T434 - Système de contrôle d'accès CAME - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil T434 CAME au format PDF.
| Type de produit | Système de contrôle d'accès |
| Marque | CAME |
| Modèle | T434 |
| Dimensions (A x B x C) | 115 x 45 x 165 mm |
| Poids | 51 grammes |
| Alimentation | 12 V / 24 V AC/DC |
| Indice de protection | IP54 |
| Matériau du boîtier | ABS |
| Sortie OUT1 | Relais N.O. 10 A 250 V intégré |
| Sorties OUT2, OUT3, OUT4 | Activables par carte d'extension TSF04 |
| Code | Dip-switch à 20 voies |
| Sélection des canaux | Dip-switch à 4 voies |
| Combinaisons possibles | 16 777 216 |
| Fonctions du relais | Monostable, Bistable, Temporisation fixe, Temporisation réglable (30-330 s) |
| Signalisation | Signal sonore d'actionnement |
| Codage | Manuel ou par câble |
| Nombre de touches émetteur | 8 (P1-P8) avec double jeu |
| Fixation | Pour antenne |
| Utilisation | Contrôle d'accès, automatismes |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs |
| Sécurité | Déconnecter l'alimentation avant toute intervention |
| Pièces détachées | Cartes d'extension TSF04 disponibles |
FOIRE AUX QUESTIONS - T434 CAME
Questions des utilisateurs sur T434 CAME
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de contrôle d'accès au format PDF gratuitement ! Retrouvez votre notice T434 - CAME et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T434 de la marque CAME.

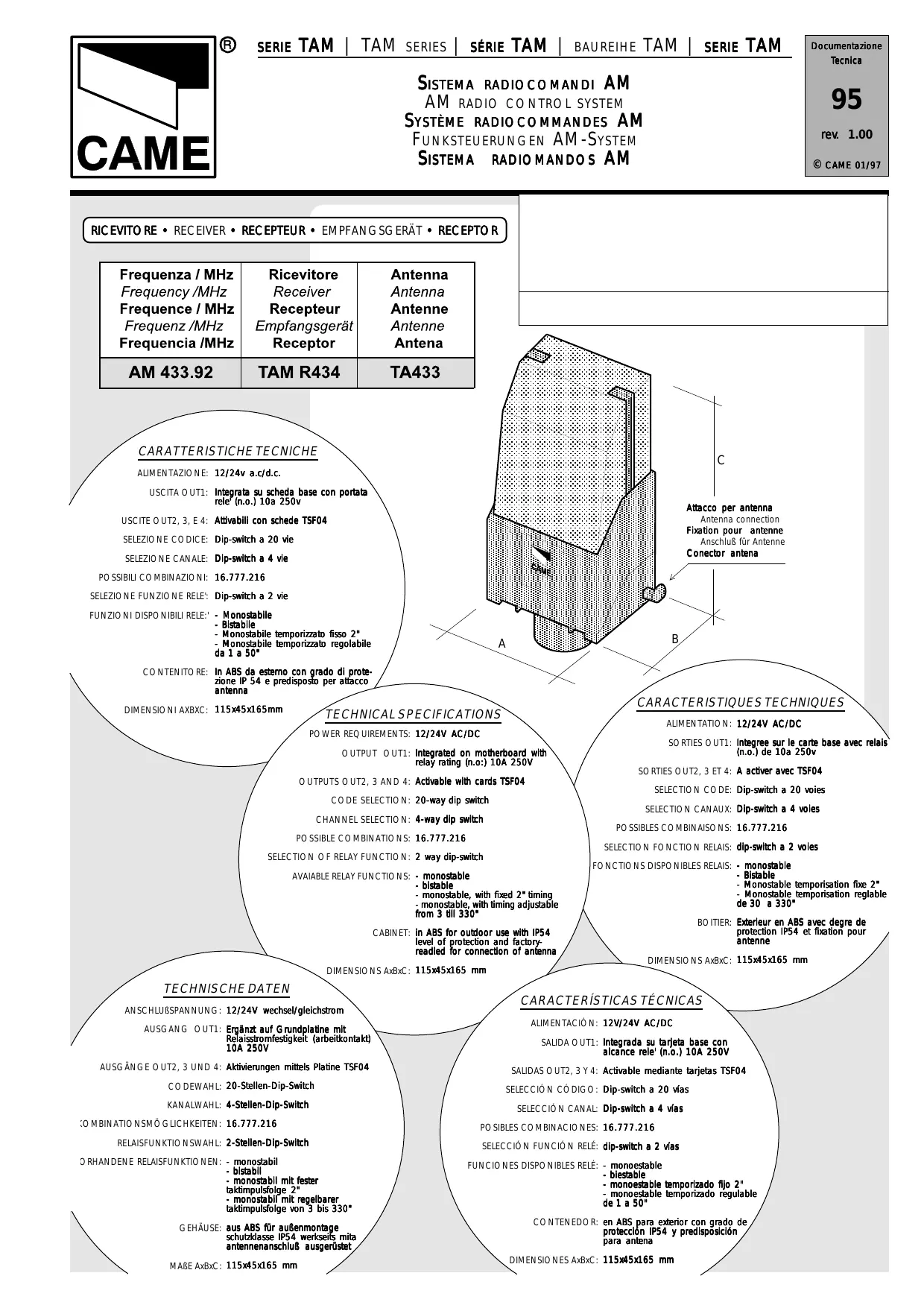

MODE D'EMPLOI T434 CAME
Fixation pour antenne
SORTIE OUT1 : Intégrée sur la carte de base avec relais.
(n.o.) de 10 A 250 V
SORTIES OUT2, 3 ET 4 : À activer avec TSF04.
SÉLECTION CODE : Dip-switch à 20 voies
SÉLECTION DES CANAUX : Dip-switch à 4 voies
POSSIBLES COMBINAISONS : 16 777 216
SÉLECTION FONCTION RELAIS : dip-switch à 2 voies.
FONCTIONS DISPONIBLES DU RELAIS.
monostable
- Bistable
- Monostable temporisation fixe
- Monostable temporisation regulable
de 30 a 330
BOITIER: Extérieur en ABS avec degré de
protection IP54 et fixation pour
DIMENSIONS A x B x C : 115 x 45 x 165 mm
ALIMENTATION : 12 V / 24 V AC/DC
SORTIE OUT1 : Intégrée sur sa carte de base avec
Alcance relé (N.O.) 10 A 250 V
VALIDES OUT2, 3 ET 4 : Activables par cartes TSF04
SÉLECTION DU CODE : Dip-switch à 20 voies
SÉLECTION CANAL : Dip-switch à 4 voies
POSSIBLES COMBINAISONS : 16 777 216

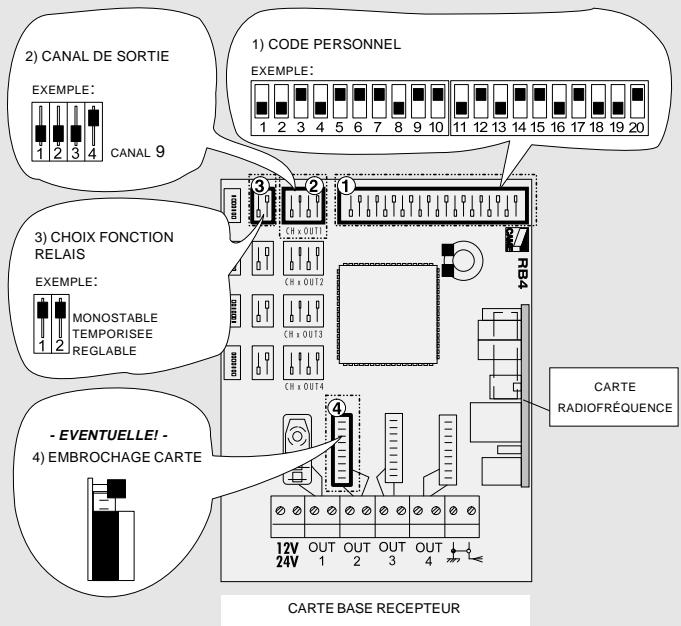

1) Composer le code sur le dip-switch à 20 voies. 2) Composer les canaux (voir tableau) sur les dip-switches à 4 voies. 3) Composer les fonctions relais (voir tableau) sur les dip-switches à 2 voies. 4) Si nécessaire (pour sortie OUT2, 3 ou 4), connecter les cartes d'extension sur les connexions correspondantes.

BISTABLE (interrupteur)
récepteurs + émetteur 8 canaux
récepteurs + émetteur 4 canaux
SIGNALISATION : Signal sonore d'actionnement
CODAGE : Manuel
-Voie câble (avec câble si nécessaire) ou moyen de connexion au radiorecepteur
POSSIBLES COMBINAISONS :
Jusqu'à 16 777 216 ; chaque touche peut être codifiée avec un code et un canal de travail personnalisés et indépendants.
BOÎTIER : En ABS
DIMENSIONS (AxBxC) : 45 x 92 x 15 mm
POIDS : 51 grammes
1) Contrôler le débranchement du pont sur le strip de l'émetteur. 2) Mettre le 4ème dip-switch "fonctions relais" en position OFF/OFF (voir dessin). 3) Brancher l'émetteur, avec le câble nécessaire, au récepteur sur le connecteur de la sortie désirée (dans le dessin : OUT1) et précédemment réglé. 4) Attendre au moins une seconde, puis pousser pendant deux secondes la touche que l'on veut brancher à cette sortie. 5) Remettre le dip-switch des fonctions sur la programmation désirée (si nécessaire).
POUR CHAQUE TOUCHE, RÉPÉTER LES OPÉRATIONS 3) ET 4)
Arrangement obligatoire pendant le codage des émetteurs.
Suivre exactement les mêmes procédures que pour le T154, soit pour une codification manuelle, soit via câble, en faisant attention que le sélecteur sur le côté gauche soit positionné comme illustré dans la figure A.
SECONDE JEU DE TOUCHES (P5 À P8)
Les touches sont déjà codifiées automatiquement (voir le tableau C) ; pour les activer, déplacer le sélecteur sur la position indiquée dans la figure B.
Si la touche P1 a été associée à la combinaison entre le code X et le canal 2, la touche P5 sera automatiquement associée à la combinaison entre le même code X et le canal 16.
TABLELA TABLE TABLEAU TABELLE TABLE
| PRIMA SERIALFIRST SERIESPREMIÈRE JEUERSTE SERIEPRIMERA SERIAL | SECONDA SERIALSECONDE SERIESSECONDE JEUZWEITE SERIESEGUNDA SERIAL | ||||
| tastokeytouche taste teda | codice codecodeCodecódigo | canale channel canalKanal canal | tastokeytouche taste teda | codice codecodeCodecódigo | canale channel canalKanal canal |
| P1 | X | 2 | P5 | X | 16 |
| P2 | X | 7 | P6 | X | 15 |
| P3 | Y | 1 | P7 | Y | 14 |
| P4 | Z | 12 | P8 | Z | 13 |
