MODE D'EMPLOI PROFILES S20 CAME

Profilati alluminio per porte scorrevoli con automazione Corsa o Rodeo

serie S20

Tav.2 DIMENSIONI E ALLINEAMENTI TRAVE E COPRIPROFILI
Tav. 3,4,5 DESCrizIONE MATERIALI
Tav.6 ALLESTIMENTO ANTA MOBILE MEDIANTE SISTEMA 001MAM001
Tav.7 LAVORAZIONI PER ASSEMBLAMENTO "ANTE MOBILI"
Tav. 8 ALLESTIMENTO STRUTTURA FISSA CON TELAIO TOTALE E PROFILO PORTAFOTOCELLULE MAL204
Tav. 9 LAVORAIZIONI PER ASSEMBLAMENTO "ANTE FISSE" PER ALLESTIMENO A PAG. 8
Tav. 10 ALLESTIMENTO STRUTTURA FISSA CON TELAIO TOTALE E PROFILO PORTAFOTOCELLULE MAL790
Tav. 11 ALLESTIMENTO STRUTTURA FISSA CON TELAIO TOTALE E PROFILO PORTAFUTOCELLULE MAL790 LAVORAZIONI PARTICOLARI
Tav. 12 LAVORAZIONI PER ASSEMBLAMENTO "ANTE FISSE" PER ALLESTIMENO A PAG.10
Tav. 13 SISTEMA AD UN'ANTA MOBILE SENZA ANTE FISSE CON BATTuta IN CHIUSURA COPRIPROFILE 001LC00
Tav. 14 SISTEMA AD UN'ANTA MOBILE SENZA ANTE FISSE CON BATTUTA IN CHIUSURA COPRIPROFILEO 001LD00
Tav. 15 SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO E CON BATTUTA IN CHIUSURA COPRIPROFILO 001LC00
Tav. 16 SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO E CON BATTUTA IN CHIUSURA COPRIPROFILO 001LD00
Tav. 17 SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO, BATTUTA IN CHIUSURA E PORTAFOTOCELLULE L204COPRIPROFILE 001LC00
Tav. 18 SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO, BATTUTA IN CHIUSURA E PORTAFOTOCELLULE L204 COPRIPROFILE 001LD00
Tav. 19 SISTEMA AD UN'ANTA MOBILE CON BATTUTA IN CHIUSURA E PORTAFOTOCELLULE L790 COPRIPROFILO 001LD00
Tav. 20 SISTEMA A DUE ANTE MOBILI COPRIPROFilo 001LC00
Tav. 21 SISTEMA A DUE ANTE MOBILI COPRIPROFILO 001LD00
Tav. 22 SISTEMA A DUE ANTE MOBILI CON TELAIO A MURO COPRIPROFILE 001LC00
Tav. 23 SISTEMA A DUE ANTE MOBILI CON TELAIO A MURO COPRIPROFICO 001LD00
Tav. 24 SISTEMA A DUE ANTE MOBILI CON TELAIO A MURO E PORTAFOTOCELLULE MAL204 COPRIPROFILE 001LC00
Tav. 25 SISTEMA A DUE ANTE MOBILI CON TELAIO A MURO E PORTAFOTOCELLULE MAL204 COPRIPROFILE 001LD00
Tav. 26 SISTEMA A DUE ANTE MOBILI CON PORTAFOTOCELLULE MAL790 COPRIPROFIOLO 001LD00
Tav. 27 SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON TELAIO A MURO COPRIPROFIL0 001LC00
Tav. 28 SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON TELAIO A MURO COPRIPROFILE 001LD00

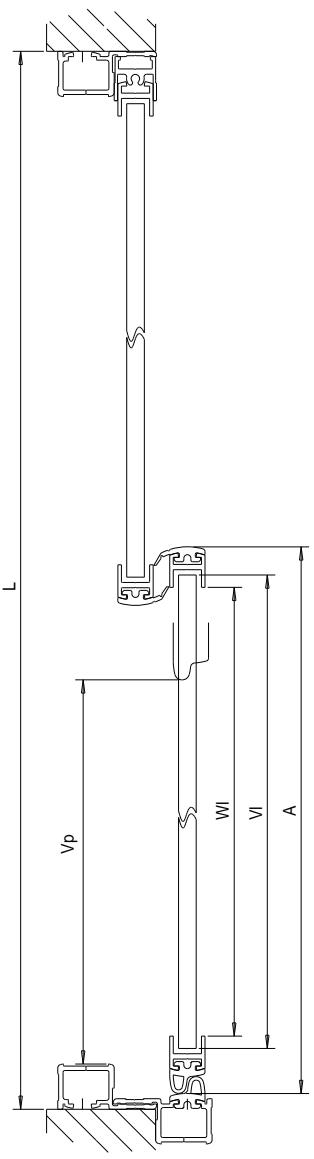

Tav. 29 SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON PORTAFOTOCELLULE MAL204 COPRIPROFILEO 001LC00
Tav. 30 SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON PORTAFOTOCELLULE MAL204 COPRIPROFILE 001LD00

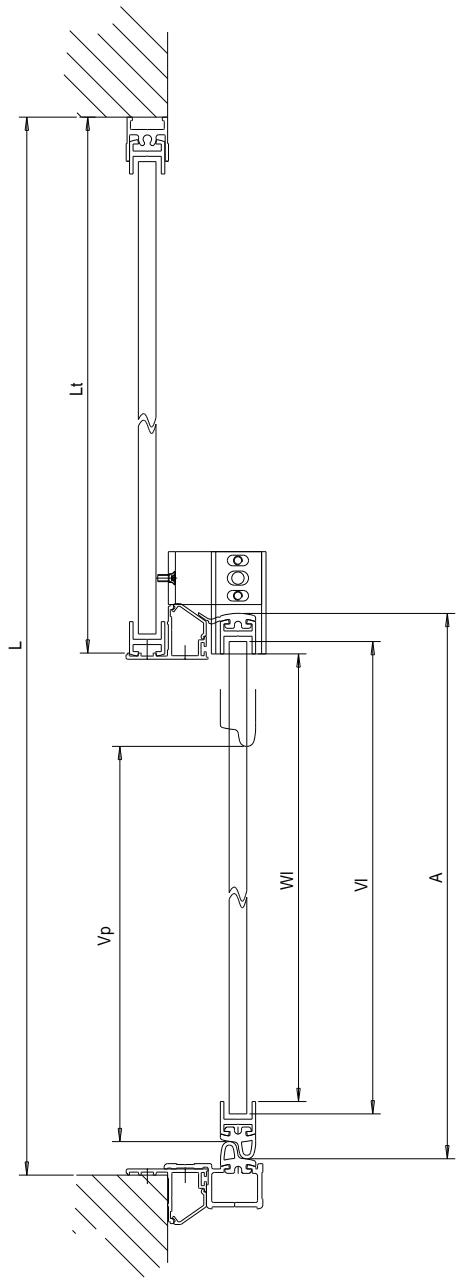

Tav. 31 SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON PORTAFOTOCELLULE MAL790 COPRIPROFILEO 001LD00
Tav. 32 SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO A MURO COPRIPROFILE 001LC00
Tav. 33 SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO A MURO COPRIPROFIL0 001LD00

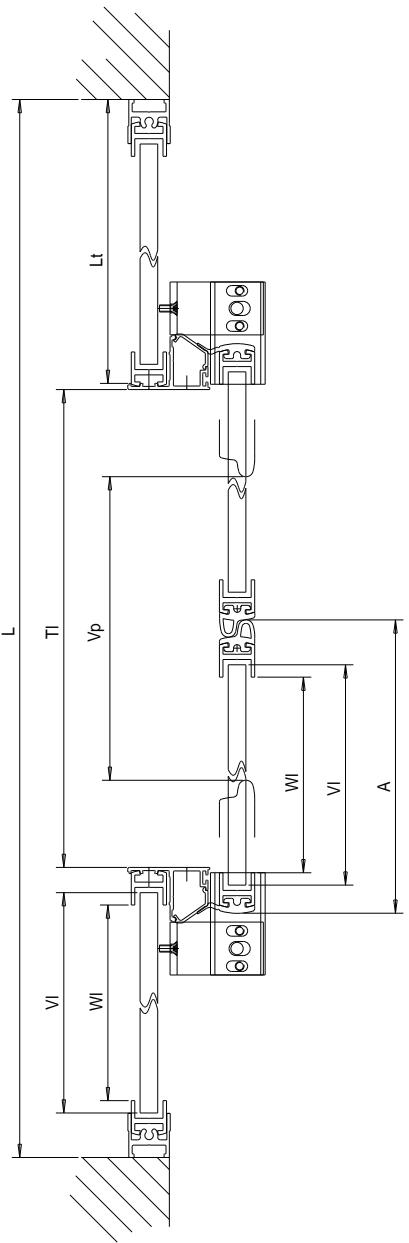

Tav. 34 SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO A MURO E PORTAFOTOCELLULE MAL204 COPRIPROFILO 001LC00
Tav. 35 SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO A MURO E PORTAFOTOCELLULE MAL204 COPRIPROFILO 001LD00
Tav. 36 SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO E PORTAFOTOCELLULE MAL790 COPRIPROFILO 001LD00

SERIE20

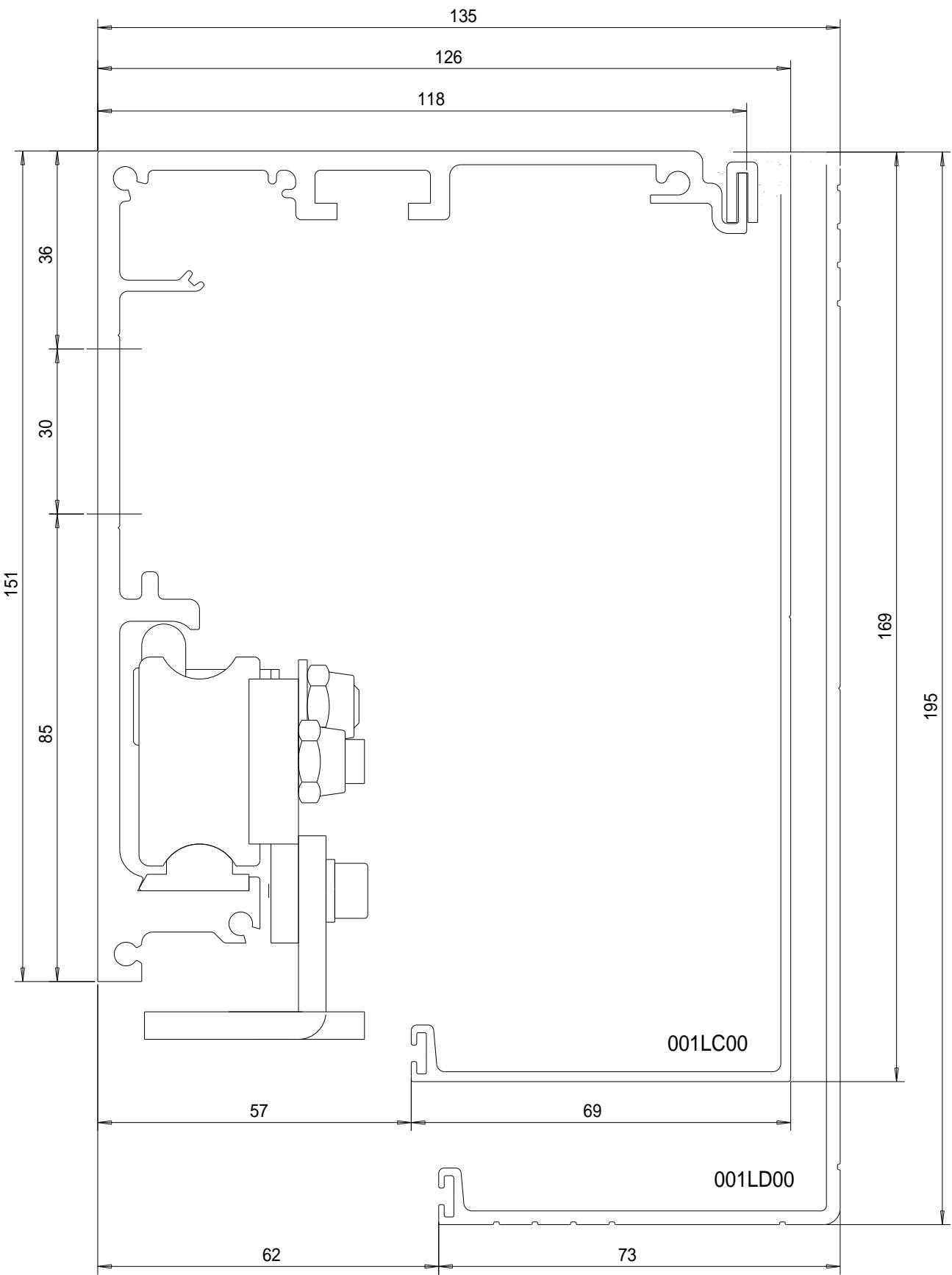

DIMENSIONI E ALLINEAMENTI TRAVE E COPRIPROFILI

SCALA 1:1

GLI ARTICOLI 001LC00 E 001LD00 SONO SPIEGATI SUL LISTINO CAME 2000
QUESTE MISURE SONO DA UTILIZZARE ASSIÈME ALLE TAVOLE SUCCESSIVE PER RILEVARE, IN BASE ALL'ALLESTIMENTO SCELTO,
GLI INGOMBRI CHE INFLUISCONO SUL DIMENSIONAMENTO DEL SERRAMENTO.

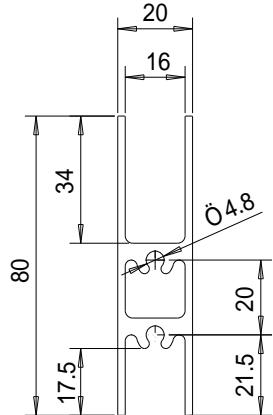

SERIE20

DESCRIZIONE MATERIALI

SCALA 1:2

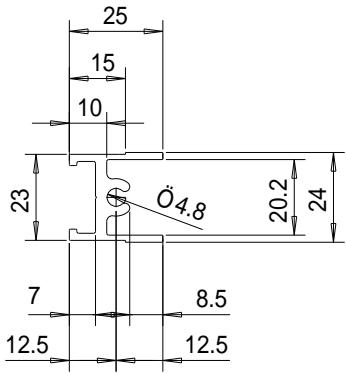

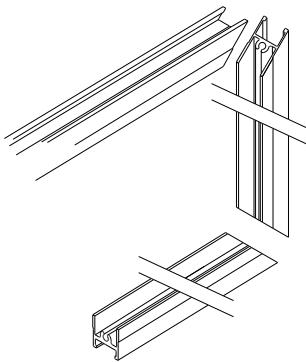

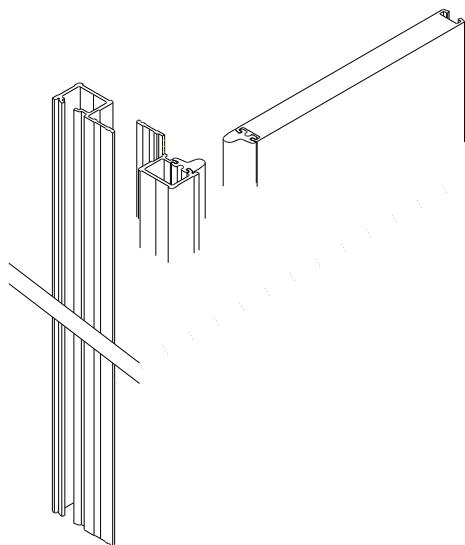

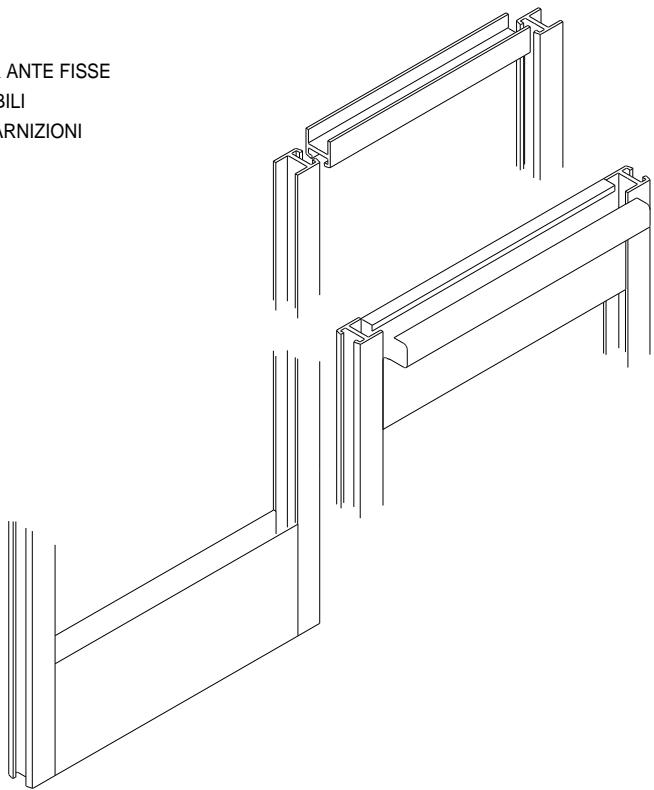

IMPIEGHI

1-ZOCCOLO PER ANTE MOBILI
2 - TRAVERSO E ZOCCOLO ANTE FISSE

001MAM612 -ZOCOLO

LEGA ALU-6060

Peso Kg/m 1,325

IMPIEGHI

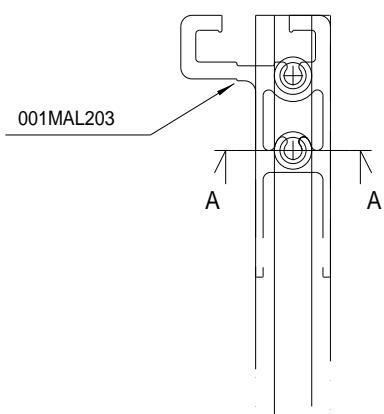

1 - TRAVERSO DI AGGANCIO PER ANTE MOBILI

001MAL203 - AGGANCIO

LEGA ALU-6060

Peso Kg/m 1,802

1-MONTANTE PER ANTE FISSE E PER ANTE MOBILI
2 - SUPPORTO GUARNIZIONI L_201 - L_202

IMPIEGHI

001MAL199 - MONTANTE

LEGA ALU-6060

Peso Kg/m 0,366

SERIE20

DESCRIZIONE MATERIALI

SCALA 1:2

IMPIEGHI

1 - CONTENIMENO FOTOCELLULE (OO1MF9011/9111)
2 - SUPPORTO GUARNIZIONE 001MAL202

PER BATTUTA DI CHIUSURA ANTE SINGOLE

4

001MAL204

• CONTENITORE FOTOCELLULE

LEGA ALU-6060

Peso Kg/m 0,813

IMPIEGHI

1 - TELAIO A MURO PER INSERTIMENTO ANTE FISSE
2 - SPESSORE DI ALLINEAMENTO ANTE FISSE ALLE MOBILI

5

001MAL200

• TELAIO FISSO

LEGA ALU-6060

Peso Kg/m 0,509

6

001MAL202

• GUARNIZIONE ANTERIORE

PVC SH 62 NERO + COEST. RAL 5015

Peso Kg/m 0,18

7

001MAL201

• GUARNIZIONE POSTERIORE

PVC SH 62 NERO + COEST. RAL 5015

Peso Kg/m 0,17

SERIE20

DESCRIZIONE MATERIALI

SCALA 1:2

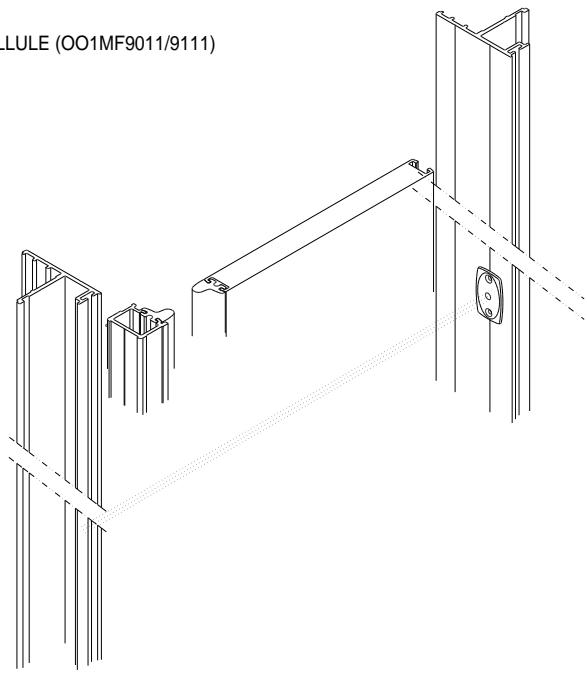

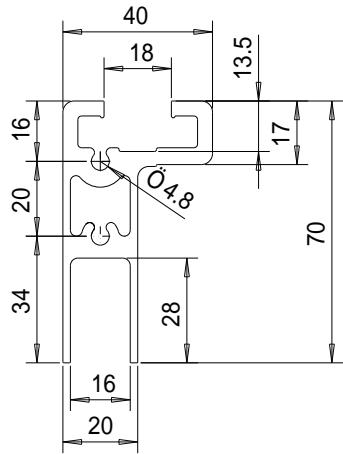

IMPIEGHI
1 - CONTENIMENTO FOTOCELLULE (OO1MF9011/9111)

8

001MAL790

• PROFILO PORTAFOTOCELLULE/2

LEGA ALU-6060

Peso Kg/m 0,478

IMPIEGHI
1-CHIUSURA POSTERIORE PROFILE L_790

9

001MAL791

• PROFILO CHIUSURA PORTAFOT./2

MAT.PLASTICO NERO RIGIDO 99 SHORE

Peso Kg/m.

X	Q.ta-	Descrizione	X	Q.ta-	Descrizione
A B C D E F G H I L	8+2 18 1 1 2 1 1	VITE AUTOFILETTANTE 5,5x50 ZINCATA BIANCA SPESSORE NYLON PER VETRI 12x29 SP. 1,5mm VITE CON TASSELLLO S6 PATTINO A PAVIMENTO PIASTRE DI AGGANCIO AI CARRELLI COMPLETE DI VITERIE DADO M6 UNI5588 VITE M4x6 UNI7687 INOX RONDELLE 4,3x9 UNI6592 INOX 119PL793 GUIDA PER PATTINO VITE M6x16 UNI5933	M N 1 2 3 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500	APPlicazione CON MAL790 VEDERE LE PAGINE	APPlicazione CON MAL204 VEDERE LE PAGINE
X	Q.ta-	Descrizione	X	Q.ta-	Descrizione
A	8+2	VITE AUTOFILETTANTE 5,5x50 ZINCATA BIANCA	M	1	119PL792 STAFFA FISSAGGIO GUIDA
B	18	SPRESSORE NYLON PER VETRI 12x29 SP. 1,5mm	N	2	VITE 3,9x9,5 UNI6955
C	1	VITE CON TASSELLLO S6	P	1	001MAM612 - ZOCCOLO
D	1	PATTINO A PAVIMENTO	P	1	001MAL203 - AGGANCIO MOBILE
E	1	PIASTRE DI AGGANCIO AI CARRELLI COMPLETE DI VITERIE	O	.	.
F	1	DADO M6 UNI5588	O	.	.
G	1	RONDELLLE 4,3x9 UNI6592 INOX	O	.	.
H	1	119PL793 GUIDA PER PATTINO	O	.	.
I	1	VITE M6X16 UNI5933	O	.	.

SERIE20

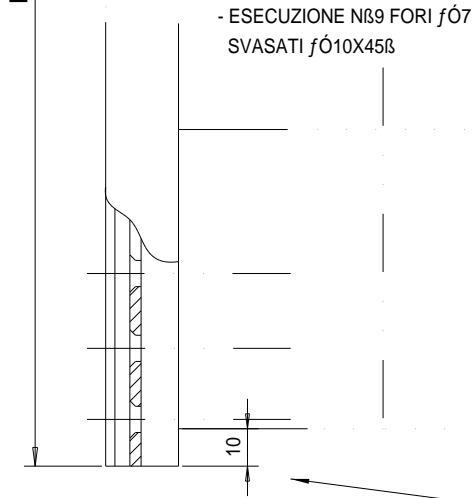

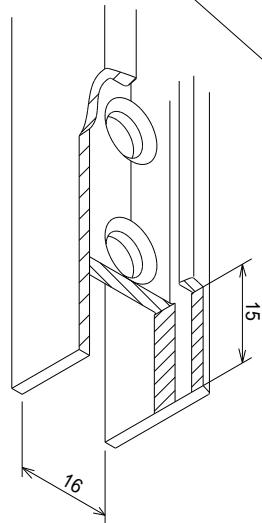

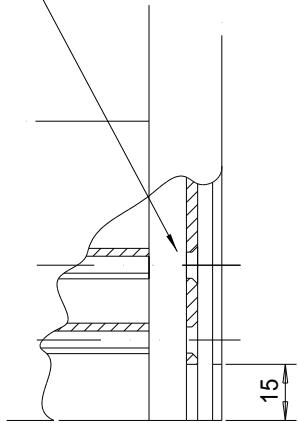

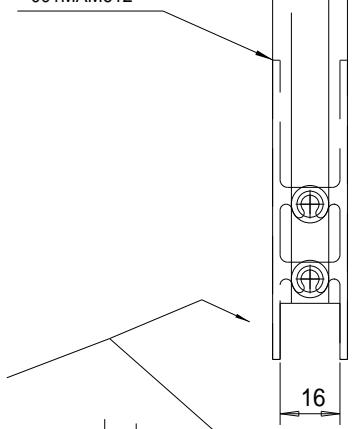

LAVORAZIONI PER ASSEMBLAMENTO "ANTE MOBILI"

• ESECUZIONE N88 FORI fO7

SVASATI fO10X45B

SUI MONTANTI 001MAL199

001MAM612

NOTE:

L'ESECUZIONE DELLE ANTE MOBILI PREVEDE OLTRE AL TAGLIO A MISURA

COME INDICATO NELLE "DISTINTE DI TAGLIO", ANCHE L'ESECUZIONE DI

APPOSITE FORATURE PERL'ACCOPIAMENTO DEI MONTANTI CON I TRAVERSI.

LAVORAIZIONE DA ESEGUIDRE

SUL MONTANTE POSTERIORE

PER PASSAGGIO PATTINO M513

VEDERE A PAG.6

FARE ATTENZIONE CHE NELL'ASSEMBLAGGIO VENGANO INSERTERE LE STAFFE

DI AGGANCIO AI CARRELLI (VEDI PAG.4) PRIMA DELLA CHIUSURA DEL VETRO.

NOTE:

SERIE20

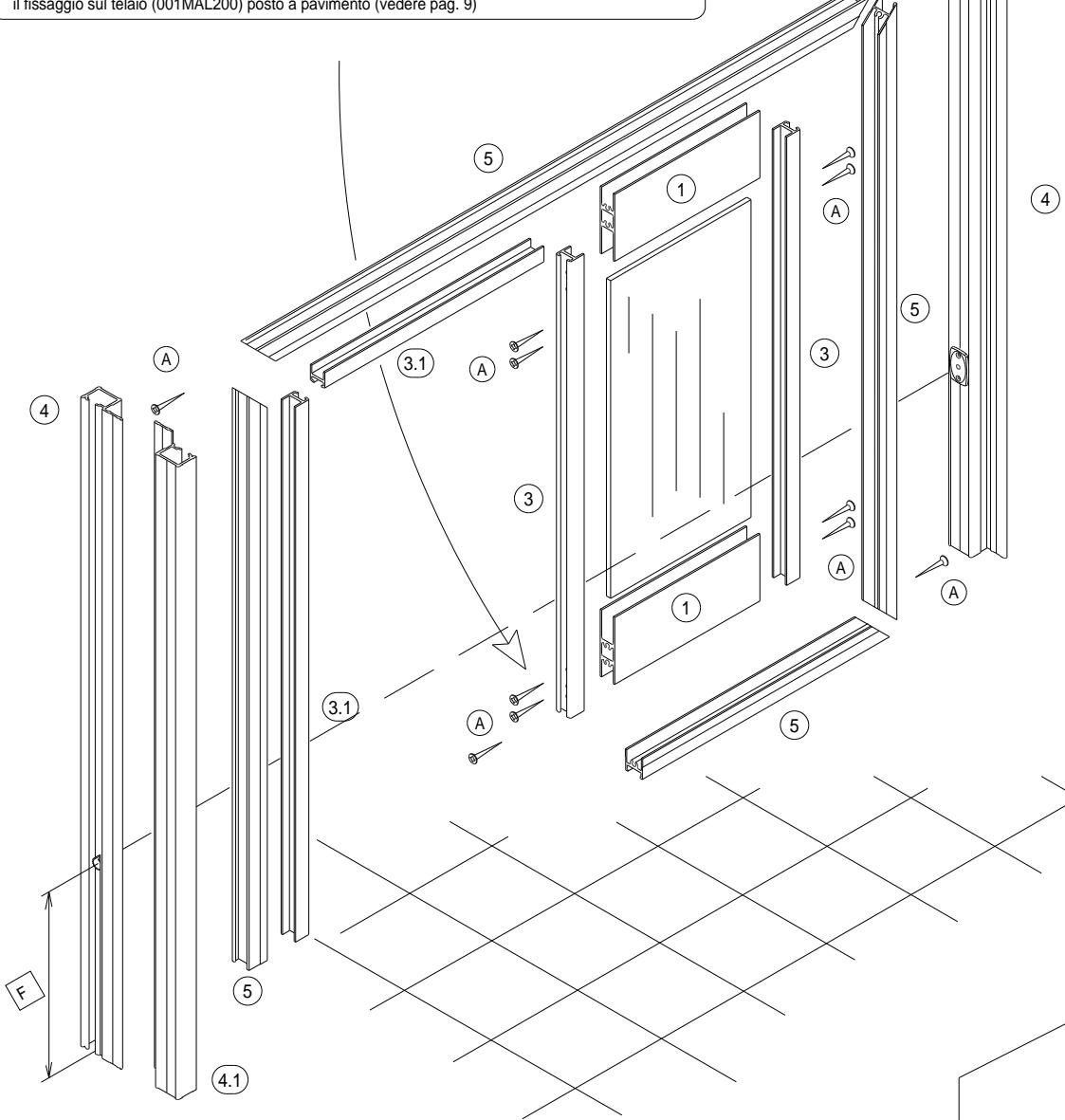

ALLESTIMENTO STRUTTURA FISSA CON TELAIO TOTALE

E PROFILO PORTAFOTOCELLULE MAL204

Si pone in evidenza nella costruzione delle ante fisse,

che il montante 001MAL199 del lato vano passaggio (anteriore) devel

essere piu' lungo dell'alto (posteriore), in modo da permettere

il fissaggio sul telaio (001MAL200) posto a pavimento (vedere pag. 9)

PER IL DIMENSIONAMENTO DEI PROFILI SEGUIDRE LE DISTINTE DI TAGLIO SUCESSIVE

X	Q.ta`	Descrizione
A	12+2	VITE AUTOFILETTANTE 5,5x50 ZINCATA BIANCA
B	18	SPESSORE NYLON PER VETRI 12x29 SP. 1,5mm
1	2	001MAM612 - ZOCCOLO
3	4	001MAL199 - MONTANTE
3.1	4	001MAL199 - SUPPORTO GUARNIZIONE DI TENUTA 001MAL202
4	3	001MAL204 - CONTENITORE FOTOCELLULE
4.1	1	001MAL204 - BATTUTA DI CHIUSURA PER ANTE SINGOLE
5	1	001MAL200 - TELAIO FISSO
F	.	FORATURA PER FOTOCELLULE 1 COPPIA F=300mm
		FORI fó13 2 COPPIE F1=200mm; F2=400mm

SERIE20

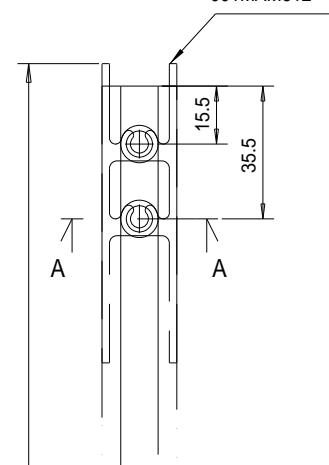

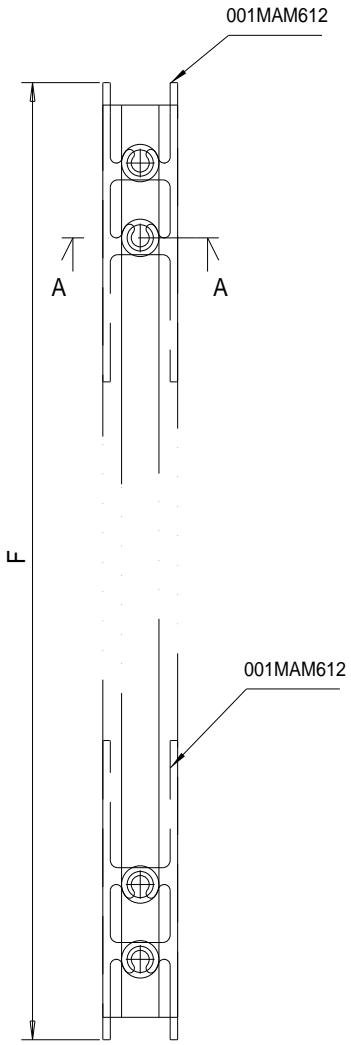

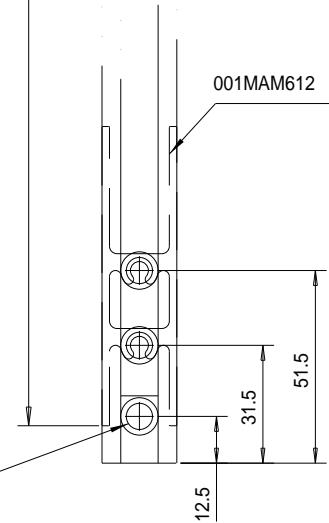

LAVORAZIONI PER ASSEMBLAMENTO "ANTE FISSE"

PER ALLESTIMENO A PAG. 8

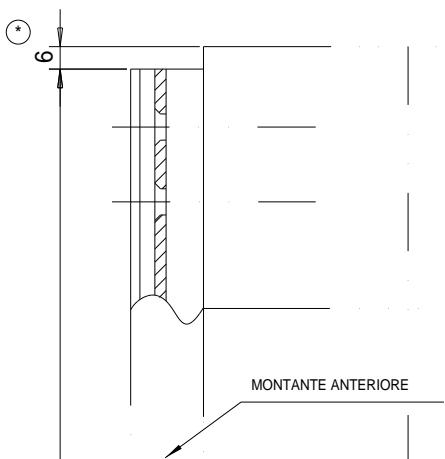

I MONTANTI SONO DIMENSIONATIN DIFETTO DI 6mm PER PERMETTERE L'ACCOPIAMENTO AGEVOLATO CON IL PROFILE TELAIO 001MAL200

SEZ.A:A
001MAM612

001MAM612

PARTE DEBORDANTE CON

FORO PER BLOCCAGGIO

A PAVIMENTO SU TELAIO

001MAL200

NOTE:

• L'ÉSECUZIONE DELLE ANTE FISSE PREVEDE OLTRE AL TAGLIO A MISURA COME INDICATO NELLE "DISTINTE DI TAGLIO", ANCHE L'ÉSECUZIONE DI APPOSITE FORATURE PER L'ACCOPIAMENTO DEI MONTANTI CON I TRAVERSI.
• LE SVASATURE DEVONO ESSERE DIMENSIONATE ALLA TESTA DELLE VITI UTILIZZATE PER L'ALLESTIMENTO DELL'ANTA.
• IL MATERIALE NECESSARIO PER L'ALLESTIMENTO DI UNA ANTA FISSA E' L'ART. 001MAF001

SERIE20

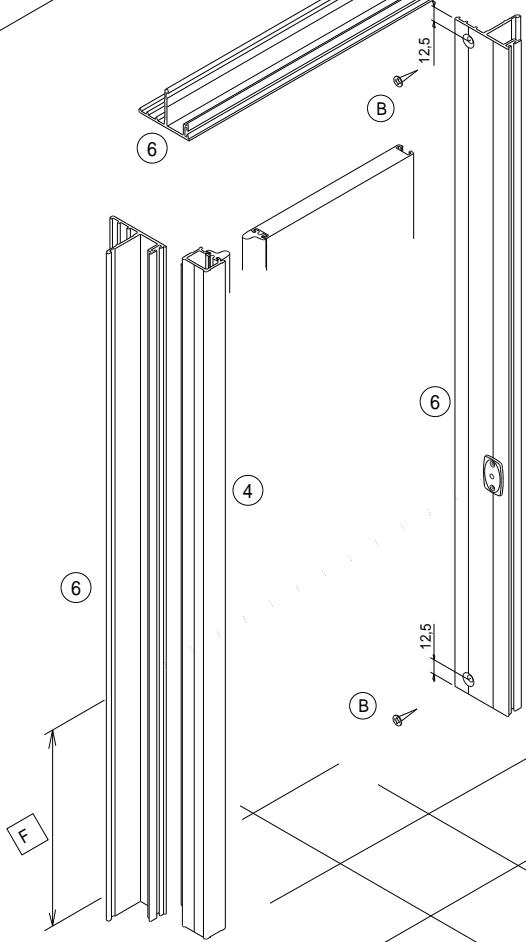

ALLESTIMENTO STRUTTURA FISSA CON TELAIO TOTALE E PROFILO PORTAFOTOCELLULE MAL790

PER L'ACCOPIAMENTO DEL SISTEMA AD OPERE MURARIE, SI CONSIGLIA D CREARE UNA BASE DI APPOGGIO LINEARE, MEDIANTE L'IMPiego DI ANGOLARI IN ALLUMINIO 25X30X2, DOVE NON SIA PREVISTO L'IMPiego DEL MALFINO (6).

IL FISSAGGIO DEL MAL790 ALLA
STRUCTURA - OPERA MURARIA DEVE
ESSERE ESEGUITO A SCOMPARSAR
DALLA CAVA POSTERIORI

L'ARTICOLO MAL791 (7)

NON DEVE ESSERE APPLICATO

AL MAL790 (7) ORRIZONTALE

PERCHE LO SPAZIO E OCCUPATO

DALL'AGGANCIO ANTE MAL203

LAVORAZIONE PROFILOBATTUTA MAL204

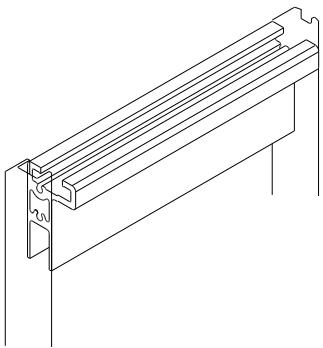

SEQUENZA PER L'INSERIMENTO

DEL MAL791 PROF. CHIUSURA POSTERIORE

SUL MAL790 PROF. PORTAFOTOCELLULE/2

X

Q.ta

Descrizione

A

B

C

1

5

5

5

F

12

2

18

2

2

1

3

3

2

FORATURA FOTOCELLULE 1 COPPIA F = 300mm

FORIF013 2COPPIE F1 = 200mm . F2 = 400mm

IL FISSAGIO DELL'ELEMENTO VERTICALE-FRONTALEALLE ANTE FISSE

ART. MAL790 (6), VA ESEGUIO CON VITI AUTOFILETTANTI AI MAL200

ORRIZZONTALI, INTERASSE FORI 12,5mm

INSERIRE SIGILLANTE SILICONICO PER TUTTA L'ALTEZZA DI CONTATTO

SIA ALLE OPERE MURARIE CHE SU STRUTTURE METALLICHE.

PER IL DIMENSIONAMENTO DEI PROFILI

SEGUIDE LE DISTINCTE DI TAGLIO SUCESSIVE

SERIE20

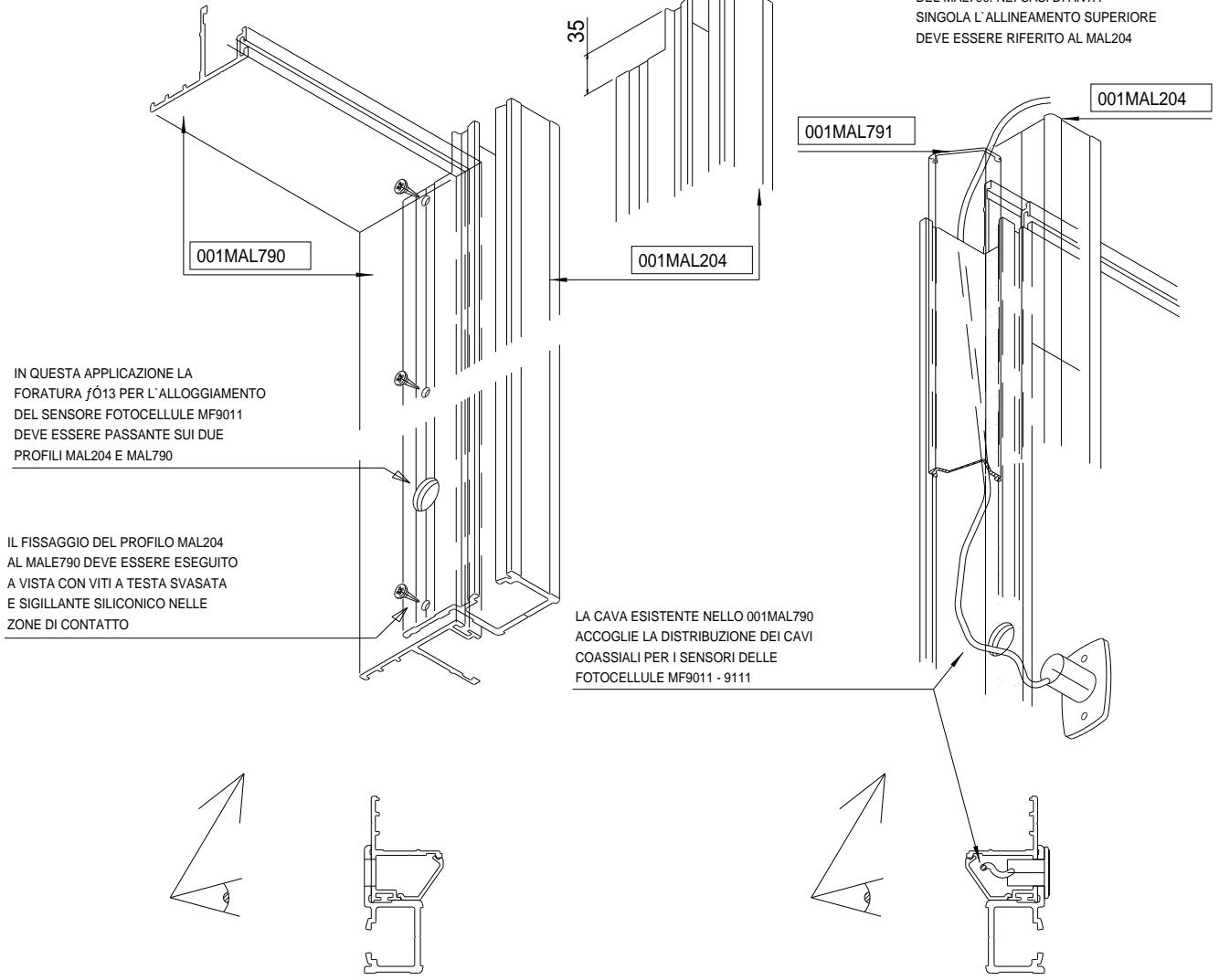

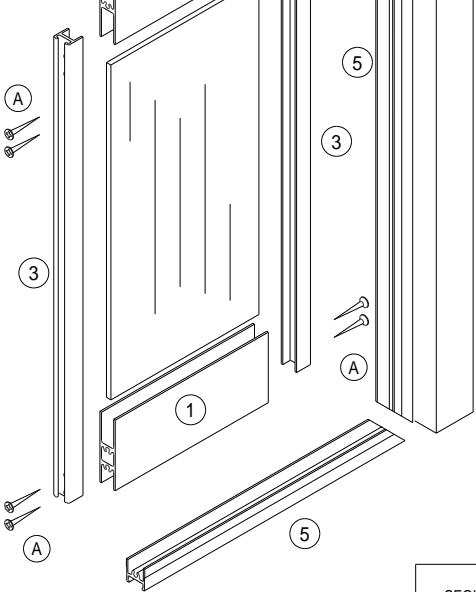

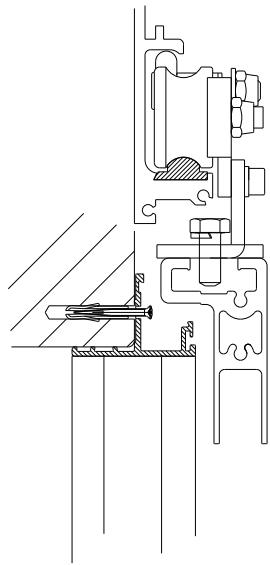

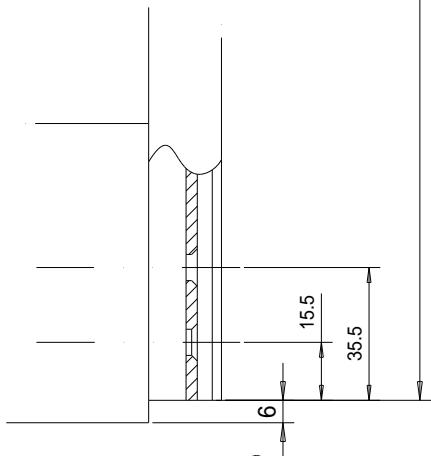

ALLESTIMENTO STRUTTURA FISSA CON TELAIO TOTALE

E PROfilo PORTAFUTOCELLULE MAL790 LAVORAZIONI PARTICOLARI

NEI SISTEMI AD UNA ANTA ESEGUIRE

LA LAVORAZIONE DEL PROFILO MAL204

NELL UTILIZZO COME BATTUTA CON

PROFILI PORTAFOTOCELLULE MAL790

IL FISSAGGIO DEL MAL790 ALLA

STRUTTURA - OPERA MURARIA DEVE

ESSERE ESEGUITO A SCOMPARSA

DALLA CAVA POSTERIORE

MEDIANTE VITI E

SIGILLANTE SILICONICO

L'ARTICOLO MAL791 (7)

NON DEVE ESSERE APPLICATO

AL MAL790 ORRIZONTALE

PERCHE: LO SPAZIO E OCCUPATO

DALL'AGGANCIO ANTE MAL203

SERIE20

LAVORAZIONI PER ASSEMBLAMENTO "ANTE FISSE"

PER ALLESTIMENTO A PAG.10

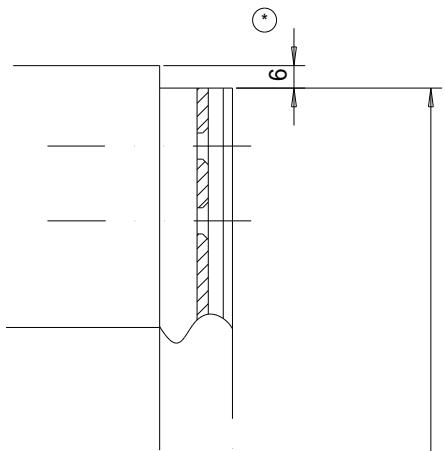

I MONTANTI SONO DIMENSIONATIN DIFETTO DI 6mm PER PERMETTERE L'ACCOPIAMENTO AGEVOLATO CON IL PROFILTE TELAIO 001MAL200

• ESECUZIONE N38 FORI fO7 SVASATI fO10X45B

*

001MAM612

NOTE:

• L'ESECUZIONE DELLE ANTE FISSE PREVEDE OLTRE AL TAGLIO A MISURA COME INDICATO NELLE "DISTINTE DI TAGLIO", ANCHE L'ESECUZIONE DI APPOSITE FORATURE PER L'ACCOPIAMENTO DEI MONTANTI CON I TRAVERSI.
• LE SVASATURE DEVONO ESSERE DIMENSIONATE ALLA TESTA DELLE VITI UTILIZZATE PER L'ALLESTIMENTO DELL'ANTA.
• IL MATERIALE NECESSARIO PER L'ALLESTIMETO DI UNA ANTA E' L'ART. 001MAF001

SISTEMA AD UN'ANTA MOBILE SENZA ANTE FISSE CON BATTuta IN CHIUSURA

SERIE20

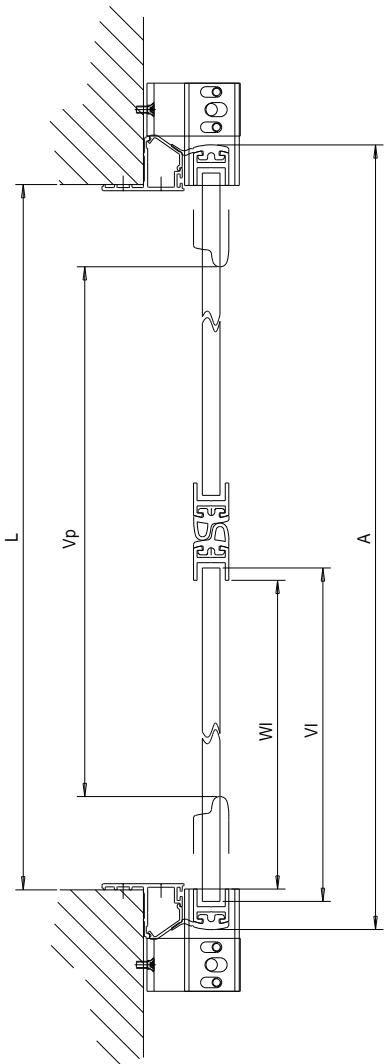

DETERMINAZIONE DELLE ALTEZZE

H= AL TEZZA DEL VANO VERTICAL E
Y+H+8 (annellementretravomazione) M-H-2 (olanzetech mobile004MAL100x3)
C-H (altezza bordo inferiore del 0011 C00)
VH=H-102 (altezza del vetro)

---

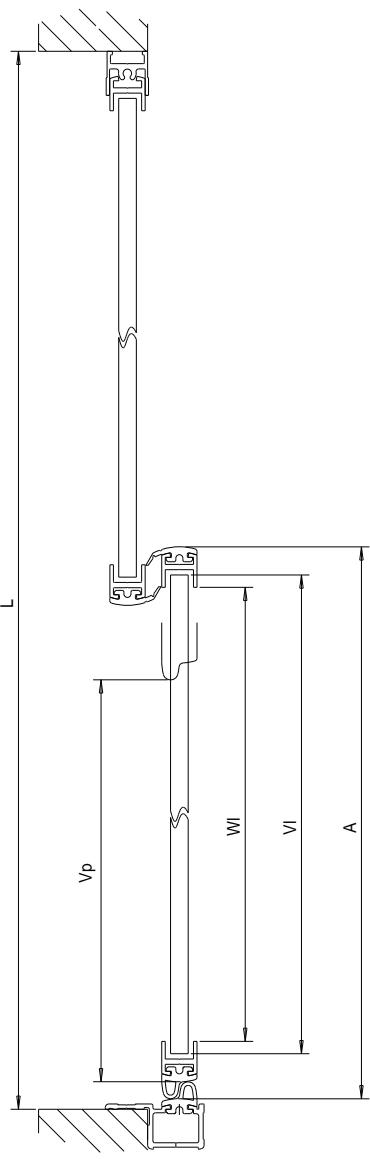

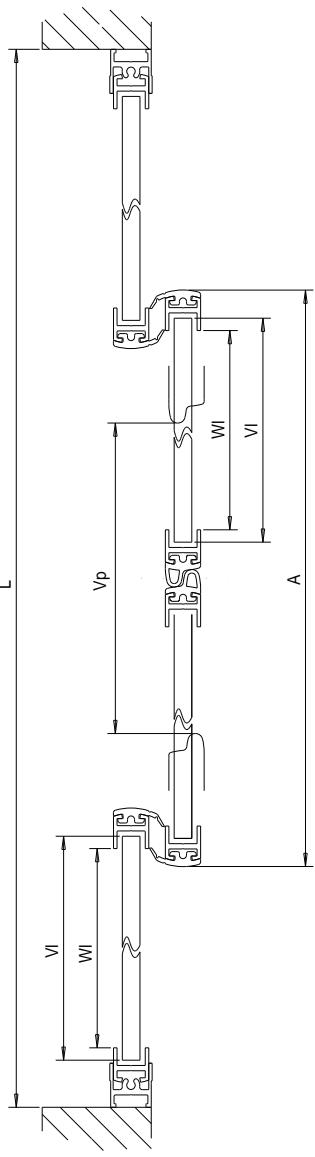

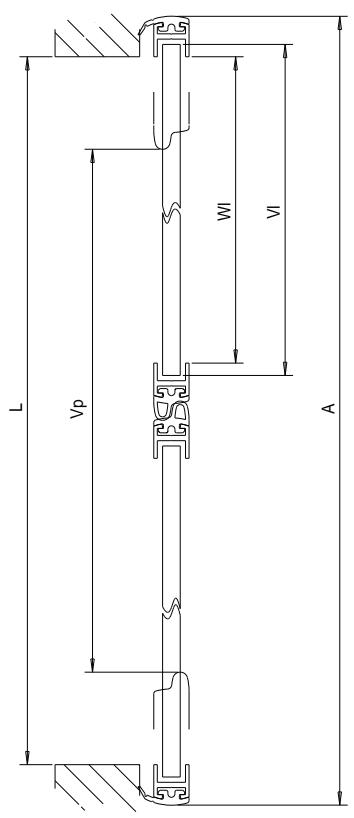

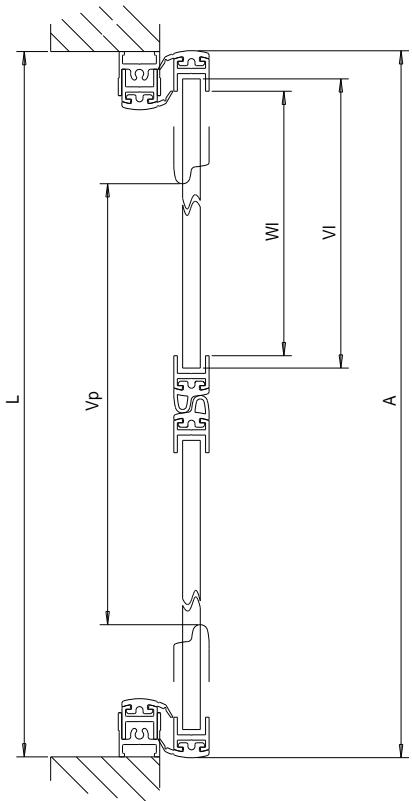

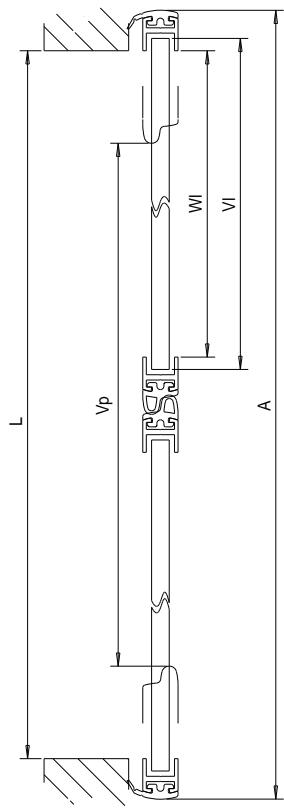

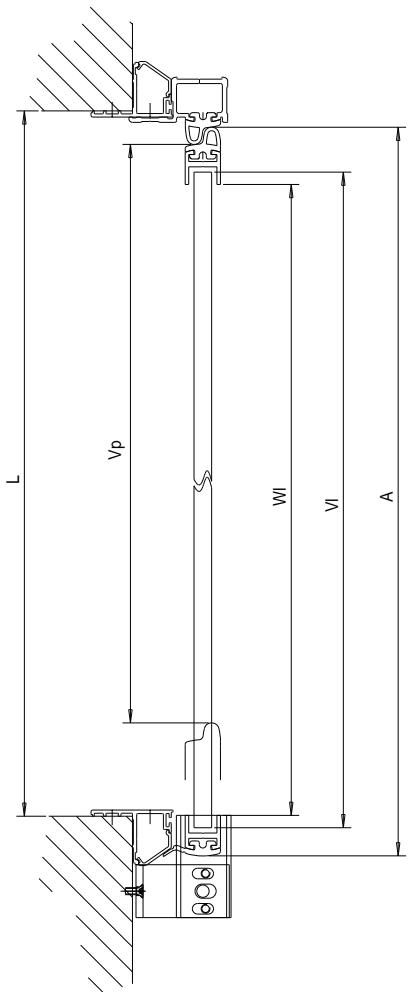

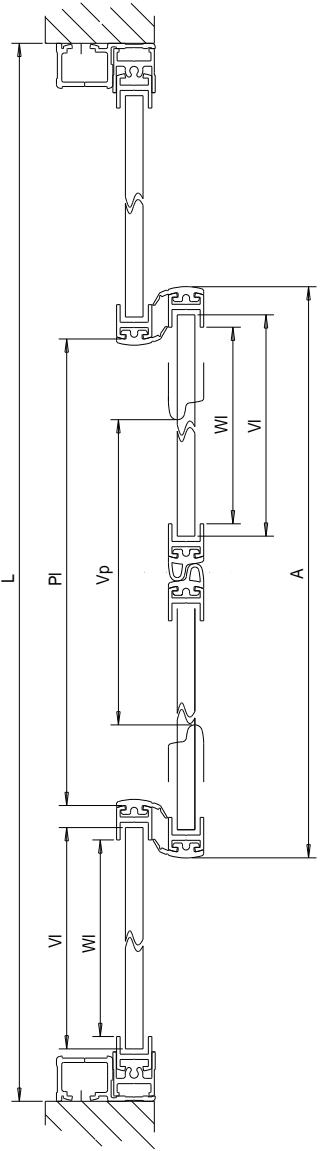

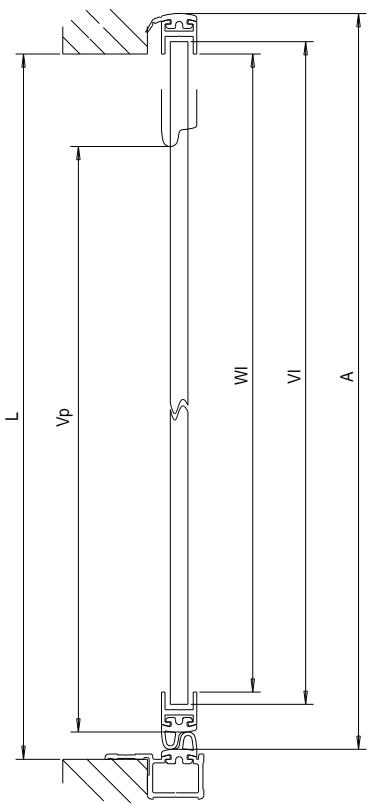

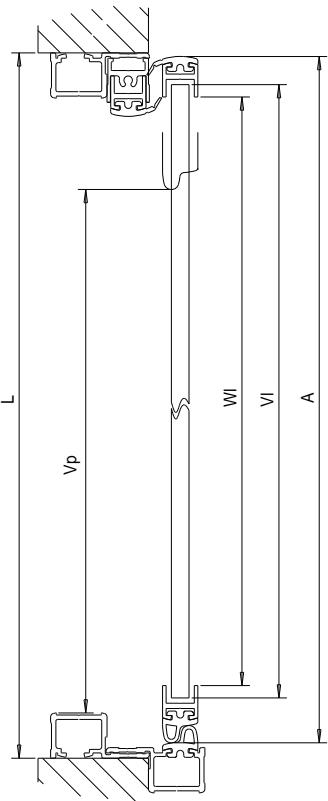

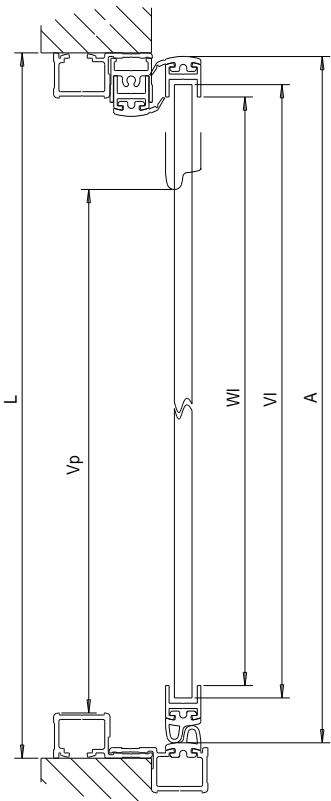

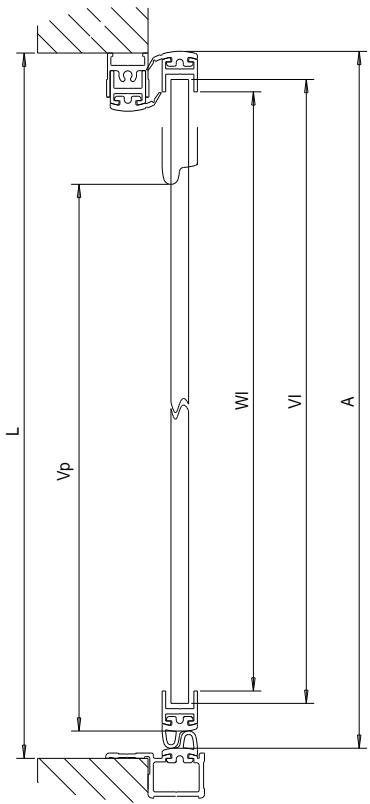

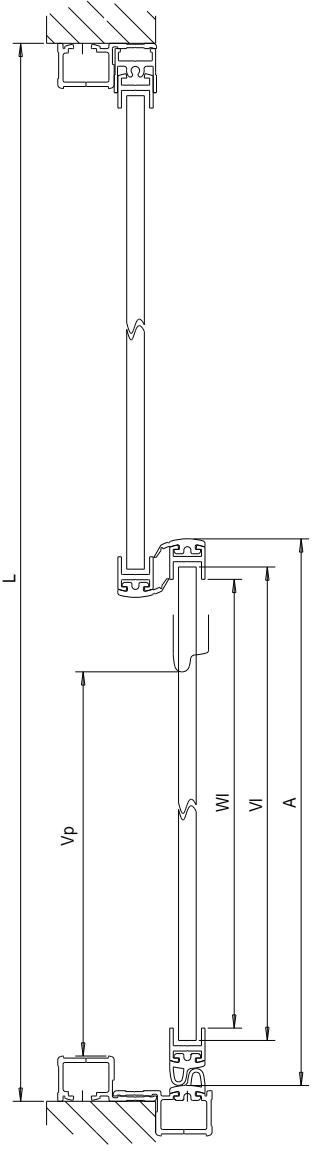

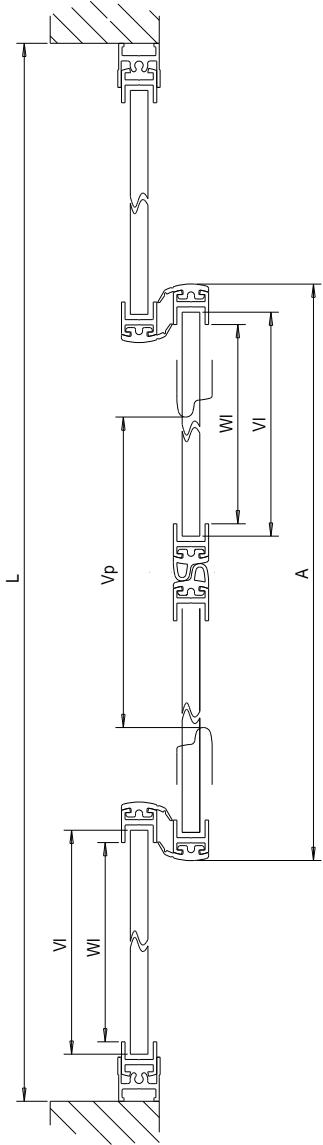

DETERMINAZIONE DELLE LARGEZZE 1 ANTA MOBILE

L= LARGHEZZA DEL VANO ORIZZONTALE
WI=L-38 (larghezza traversi 001MAL612; 001ML203)
V = L - 24 (larghezza vetro)
A=L+17,5 (larghezza dell'anta con 001MAL201+001M)
Ax2 + 20 = T (lunghezza della trave automazione)

L

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	1	(H-102)x(L-24)
LUNG. GUARNIZIONE VETRO	①	1	(H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	906	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐		2	H-2	1	L-38	1	L-38	.	.	.	.	1	H-2	1	H-2
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
CONT. FOTOCELLULE	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	☐		.	.	.	.	.	.	.	.	1	H+18	.	.	1	H+18

SISTEMA AD UN'ANTA MOBILE SENZA ANTE FISSE CON BATTuta IN CHIUSURA

SERIE20

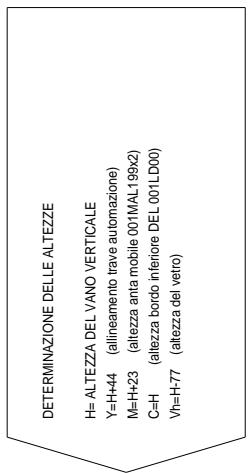

DETERMINAZIONE DELLE ALTEZZE

H= AL TEZZA DEL VANQ VERTICAL
Y-H44 (annexeimamento rive automatiz) M-H32 (altegros e mobile 001M1092r
M=1+25 (alteza aero inthe 001/ALT932) C=H (alteza boro inperior del 001/DOO)
VH=H-77 (altezza del vetro)

DETERMINAZIONE DELLE LARGEZZE 1 ANTA MOBILE

L= LARGHEZZA DEL VANO ORIZZONTALE
WI=L-38 (larghezza traversi 001MAL612; 001ML203)
VI = L - 24 (larghezza vetro)
A=L+17,5 (larghezza dell'anta con 001MAL201+001M
Ax2+20 = T (lunghezza della trave automazione)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	1	(H-77)x(L-24)
LUNG. GUARNIZIONE VETRO	①	1	(H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	906	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐		2	H+23	1	L-38	1	L-38	.	.	.	.	1	H+23	1	H+23
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
CONT. FOTOCELLULE	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	☐		.	.	.	.	.	.	.	.	1	H+44	.	.	1	H+44

DETERMINAZIONE DELLE ALTEZZE

H=ALTEZZA DEL VANO VERTICALE
T4-T3 (annellium trioxide azo)
M=H-35 (altezza ante mobile 001MAL199x2)
C=H-33 (altezza borde inferiore del 001LC00) Vh-H-135 (altezza del vetro).
Th = H (altezza monti, tetelo a muro 001MAL200) Ph = H - 20 (altezza portagum vertical 001MAL199)

DETERMINAZIONE DELLE LARGEZZE 1 ANA MOBILE

L= LARGHEZZA DEL VANO ORIZZONTALE
W = 1 - S3 (large indicator passaggoy) Wl = 1 - S3 largehezzytraservi01MAL612:001ML203
VI=49 (largehezza vetro)
A1=-8. (largehezza dell'anta con 001MAL 201+001MAL 202)
Tl-3 (largehezza traverso tetiao 001MAL200)
Pl-33 (largehezza traverso portagomma 001MAL199)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	1	(H-135)x(L-49)
LUNG. GUARNIZIONE VETRO	①	1	(H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

DETERMINAZIONE DELLE ALTEZZE

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐		2	H-35	1	L-63	1	L-63	.	.	.	.	1	H-35	1	H-35
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	☐		.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	☐		.	.	.	.	.	.	1	L-3	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	H-20	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	L-33	.	.	.	.	.	.	.	.	.	1	H+L-53	.	.
CONT. FOTOCELLULE	☐	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	☐	.	.	.	.	.	.	.	.	.	1	H-15	.	.	1	H-15

SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO E CON BATTuta IN CHIUSURA COPRIPROFILE 001LD00

SERIE20

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE
Y=H+11 (alineamento travel automazione). M=0.5 (chevrolet mobile 864MAL400-2)
C=H-33 (altezza borgio inferiore del 0011 DDO)
Vh=H-109 (altezza del vetro)
Th=H (altezza monti, tetelo a muro 001MAL200)
Ph=H-20 (altezza portagum, vertical 001MAL199)

DETERMINAZIONE DELLE LARGEZZE 1 ANTA MOBILE

L= LARGHEZZA DEL VANO ORIZONTALE
Vp=L-93 (vano liberato per passaggio)
Wl=L-63 (larghezza traversi 001MAL612; 001ML203)
WL=49, (larghezza vetro)
A-L-8 (largehezza dell'antca con 001MAL201+001MAL202)
TI=L-3 (larghezza traverso telaio 001MAL200)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	1	(H-109)x(L-49)
LUNG. GUARNIZIONE VETRO	①	1	(H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐	2	H-9,5	1	L-63	1	L-63	.	.	.	.	1	H-9,5	1	H-9,5
ANTA FISSA	☐	.	.	.	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐	.	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	☐	.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	☐	.	.	.	.	.	.	1	L-3	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	H-20	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	L-33	.	.	.	.	.	.	.	.	1	H+L-53	.	.
CONT. FOTOCELLULE	☐	.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	☐	.	.	.	.	.	.	.	.	1	H+11	.	.	1	H+11

SERIE20

SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO, BATTUTA IN CHIUSURA E PORTAFOTOCELLULE L204

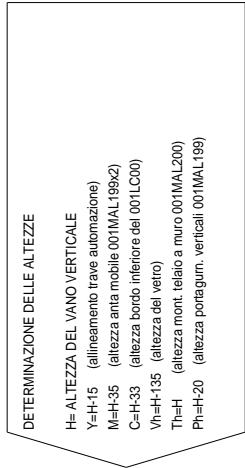

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE
Y=H-15 (allineamento trave automazione)
M=H-35 (altezza anta mobile 001MAL199x2)
C=H-33 (atezza bordo inlerefo der 001LC00)
Th=H (altezza mont, teligo a muro 001MAL200)
Ph=H-20 (altezza portagurn, verticali 001MAL 199)

L= LARGHEZZA DEL VANO ORIZONTALE
Vp=L-103 (vano liberato per passaggio)
W=CL-66 (larghezza traversi 001MAL612; 001ML203)
vi=L-52 (largnezza vetro)
A1:14 (ferrari, alfa a lme) 001111001-001111003)
TJ-L9, (largehezza travezzo teligo 001MAL200)
PI=1-39 (larghezza traverso portagomma 001MAL199)

Ax2 + 20 = T (lunghezza della trave automazione)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	1	(H-135)x(L-52)
LUNG. GUARNIZIONE VETRO	①	1	(H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	906	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐		2	H-35	1	L-66	1	L-66	.	.	.	.	1	H-35	1	H-35
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐		.	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	☐		.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	☐		.	.	.	.	.	.	1	L-9	.	.	.	.	.	.
TENUTA DI FINITURA	☐		1	H-20	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐		1	L-39	.	.	.	.	.	.	.	.	1	H+L-59	.	.
CONT. FOTOCELLULE	☐		.	.	.	.	.	.	.	.	2	H	.	.	.	.
BATTUTA DI CHIUSURA	☐		.	.	.	.	.	.	.	.	1	H-15	.	.	1	H-15

SERIE20

SISTEMA AD UN'ANTA MOBILE CON TELAIO A MURO, BATTUTA IN CHIUSURA E PORTAFOTOCELLULE L204

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE
Y=H-1 (alliancetrovermautomazione) M-H0.5 (alliance to market 204MAI1109-8)
M=1.5, (altezza a la mola 001WAL1392) C=H-33 (altezza bordo inferiore del 001LD00)
Vh=H-109 (altezza del vetro)
Th=H (altezza mont. tetelo a mura 001MAL200)
Ph=H-20 (altezza portagum. verticali 001MAL199)

DETERMINAZIONE DELLE LARGHEZZE 1 ANTA MOBILE

---

L= LARGHESZA DEL VANO ORIZZONTALEV=103 (vano liberato per passaggio)

W=1-L6 (arheozza traversi 001MAL612:001ML203)

VI=L-52 (larghezza vetro)

A=11 (larghezza dell'antà con 001MAL201+001MAL2

TI=9. (larghezza traverso tetalo 001MAL200) PI=39. (larghezza traverso portacommo 001MAL199)

E-50 (anglozhiavonovine perigomma) 69x42+20 = T (lunghezza della trave automazenione

A× 2 + 20 = T (lunghezza della trave automazione)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	1	(H-109)x(L-52)
LUNG. GUARNIZIONE VETRO	①	1	(H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	906	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	□	2	H-9,5	1	L-66	1	L-66	.	.	.	.	1	H-9,5	1	H-9,5
ANTA FISSA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	□	.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	□	.	.	.	.	.	.	1	L-9	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	H-20	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L-39	.	.	.	.	.	.	.	.	1	H+L-59	.	.
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	2	H	.	.	.	.
BATTUTA DI CHIUSURA	□	.	.	.	.	.	.	.	.	1	H+11	.	.	1	H+11

SISTEMA AD UN'ANTA MOBILE CON BATTUTA IN CHIUSURA E PORTAFOTOCELLULE L790 COPRIPROFILE 001LD00

SERIE20

DETERMINAZIONE DELLE ALTEZZE

L= LARGHEZZA DEL VANO ORIZONTALE

Vp-L72 (vano liberato per passaggio)

WIL-L44 (larghefzea traversi 001TMAL612, 001TML203) VIL-38 (largahezva tetro).

A=+13.5 (Jarghezza dell.)

= H - 76.5 (altezza del vetro)

DETERMINAZIONE DELLE LARGHEZZE 1 ANTA MOBILE

L= LARGHEZZA DEL VANO ORIZONTALE

Vp-L/72 (vano liberato per passaggio)
Vp-1/72 (vano libero per passaggio)

WV=1.44 (larighezza raversi 001MAL6)
VL-1,28 (larehagza votro)

A=1+13.5 (largehezza dellanta con 001MAL201+001MAL202)

A × 2 + 20 = T (lunghezza della trave automazione)

DISTINTA DI TAGLIO	TAGLIO																		ACCESSORI VARI		COD.	Q	DIM.
MATERIALI	905	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202	Q	001MAL790	Q	001MAL791	CONF. BULLONERIA MOBILE		001MAM001	1	.
ANTA MOBILE	□	2	H+21	1	L-44	1	L-44	.	.	.	.	1	H+21	1	H+21	.	.	.	.	001MAF001	0	.
ANTA FISSA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	DIMENSIONE VETRO	①	1	(H-76,5)x(L-28)
ANTA FISSA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	LUNGH. GUARNIZIONE VETRO	①	1	(H+L-120)x4
MONTANTE TELAIO	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	Vetro Kg/mq Guarnizioni
TRAVERSO SUP. TELAIO	□	.	.	.	.	.	.	.	.	.	.	.	.	.	1	L	.	.
TENUTA DI FINITURA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	15mm 38 sigillante
TENUTA DI FINITURA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	14mm 35 sigillante
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	12mm 30 sigillante
BATTUTA DI CHIUSURA	□	.	.	.	.	.	.	.	1	H+31	.	.	1	H+31	.	.	1	H-3,5	10mm 25 001P3
																			8mm 20 001P4
																			6mm 15 001P5
																			4mm 10 001P6

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H+18 (allineamento trave automazione)

M=H-2 (altezza ante mobile 001MAL199x2)
C-H (altezza bordo inferior Vh=102 (altezza del vetro)

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L= LARGHEZZA DEL VANO ORIZONTALE
Vp=L-104 (vano liberato per passaggio)
W=L/2-27 (largehezza traversi 001MAL612; 001ML203)

V=1+40(large, totale ante con.001 MAI 201+001 MAI 202)
A × 2 + 20 = T (lunghezza della trave automazione)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	2	(H-102)x(L/2-12)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	900	450	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI		4	H-2	2	L/2-27	2	L/2-27	.	.	.	.	2	H-2	2	H-2
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	-	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	-	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H+44 (allineamento trave automazione)

M=H+23 (altezza anta mobile 001MAL199x
C=H (altezza dobro inerior)
Vh=H-77 (altezza del vetro)

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L= LARGHEZZA DEL VANO ORIZZONTALE
Vp=L-104 (vano liberato per passaggio)
WI=L/2-27 (larghezza traversi 001MAL612; 001ML203)
VI = L / 2 - 12 (larghezza vetro)
V=22.12 (largestLable vote)
A=+40 (largth totale ante con 001MAI 201+001N

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	2	(H-77)x(L/2-12)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905 455	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	4	H+23	2	L/2-27	2	L/2-27	.	.	.	.	2	H+23	2	H+23
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
..	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H-15 (allineamento trave automazione)

M=H-35 (altezza anta mobile 001MAL199x

C=H-33 (altezza bordo inferiore del 001LC
Vh=H-135 (altezza del veto)

C-H-33 (altezza bordo inferiore del 001LC
C-H-33 (altezza bordo inferiore del 001LC
C-H-33 (altezza bordsi inerfe di 001 LCO)

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L= LARGHEZZA DEL VANO ORIZZONTALE
Vp=L-150 (vano liberato per passaggio)
WI=L/2-50 (larghezza traversi 001MAL612; 001ML203)
VI=L/2-36 (larghezza veto)

A=L+2 (largh. totale ante con 001MAL201+001MAL202
TI=L (larghezza traverso telao muro 001MAL200)
PI=L-60(largezza traverso portagomma 001MAL199)

Ax2 + 20 = T (lunghezza della trave automazione)

---

( x - 1) ( x + 3) = 0

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	2	(H-135)x(L/2-36)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	905	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-35	2	L/2-50	2	L/2-50	.	.	.	.	2	H-35	2	H-35
MONTANTI TELAIO	□	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	□	.	.	.	.	.	.	1	L	.	.	.	.	.	.
TENUTA DI FINITURA	□	2	H-25	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L-60	.	.	.	.	.	.	.	.	1	2H+L-110	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	-	.	.	.

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H+11 (allineamento trave automazione)

M=H-9.5 (altezza anta mobile 001MAL199x2

C=H-33 (altezza bordo inore del 001LDC)
Ht H (nter mert telis a 100
Ht-11 (alteza mont. telao a minu 000MA) Ph-H-20 (alteza portaguir, vertical 001MA
M=19,5 (atezza anta mobile 60 M/AL 199x2 C-H3 (atozza horio infantis del 0011 DG
M=19,5 (atezza anta mobile 60 M/AL 199x2 C-H3 (atozza horio infantis del 0011 DG

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	2	(H-109)x(L/2-36)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	906	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-9,5	2	L/2-50	2	L/2-50	.	.	.	.	2	H-9,5	2	H-9,5
MONTANTI TELAIO	□	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	□	.	.	.	.	.	.	1	L	.	.	.	.	.	.
TENUTA DI FINITURA	□	2	H-20	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L-60	.	.	.	.	.	.	.	.	1	2H+L-110	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	-	.	.	.

DETERMINAZIONE DELLE ALTEZZIE

H= ALTEZZA DEL VANO VERTICALE

Y=H-15 (alignment to drive automata) M-H 25 (alliance auto mobile 004MML100

C-H-33 (altezza altoiore del 001LC)
Vh=H-135 (altezza del vetro)
Th = H (altezza monta, tetalo a muro 001MAL200) Ph = H - 25 (altezza portagum. vertical 001MAL199)

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	908 458
ANTE MOBILI
MONTANTI TELAIO
TRaversO SUP. TELAIO
TENUTA DI FINITURA
TENUTA DI FINITURA
CONT. FOTOCELLULE
.
.
.

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	2	(H-135)x(L/2-36)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	4		H-35	2	L/2-50	2	L/2-50	.	.	.	.	.	2	H-35	2	H-35
MONTANTI TELAIO	.		.	.	.	.	.	2	H	.	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	.		.	.	.	.	.	1	L-6	.	.	.	.	.	.	.
TENUTA DI FINITURA	2		H-25	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	1		L-66	.	.	.	.	.	.	.	.	.	1	2H+L-116	.	.
CONT. FOTOCELLULE	.		.	.	.	.	.	.	.	2	H	.	.	.	.	.
.	.		.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.		.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.		.	.	.	.	.	.	.	.	.	.	.	.	.	.

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H+11 (allineamento trave automazione)

M=H-9.5 (altezzaanta mobile 001ML199X2) O-H-9.6 (altiuna mobile 1991D3)

VH=109, (altezza doofo inirello del 001LE06)

Th=H (altezza mont, telajo a muro 001MAL200)

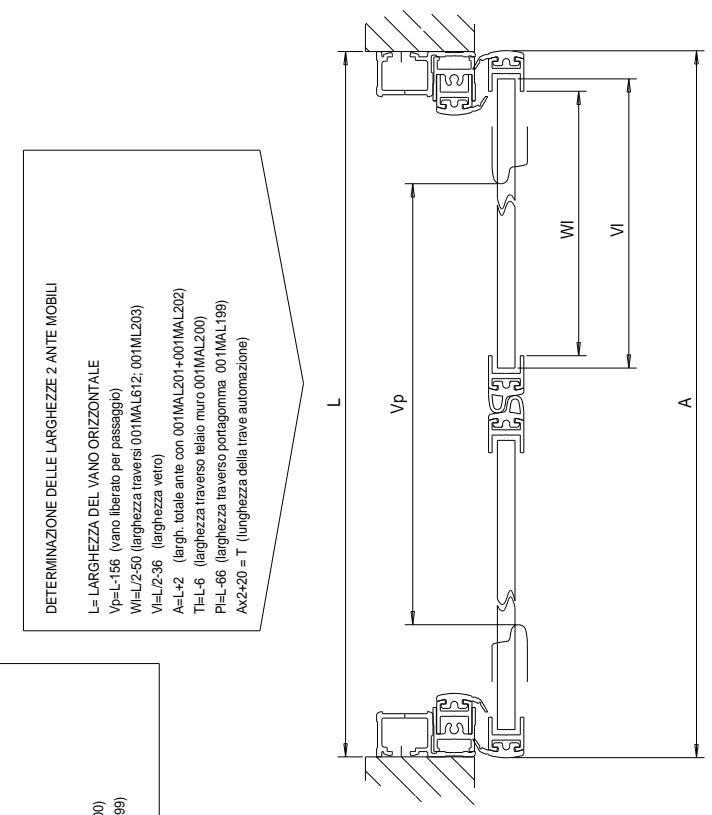

DETERMINAZIONE DELLE LARGHEZZE 2 A

L= LARGHEZZA DEL VANO ORIZZONTALE
Vp=L-156 (vano liberato per passaggio)
WI=L/2-50 (larghezza traversi 001MAL612; 001ML203)
VI = L / 2 - 36 (larghezza vetro)

A = L + 2 (largh, totale ante con 001MAL201+001MAL20)
Tls-6 (largezzaheversa traverso tetalo muro 001MAL200)
PI= L-66 (larghezza traverso portagomma 001MAL199)
Ax2+20 = T (lunghezza della trave automazione)

---

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	906	458	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-9,5	2	L/2-50	2	L/2-50	.	.	.	.	2	H-9,5	2	H-9,5
MONTANTI TELAIO	□	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	□	.	.	.	.	.	.	1	L-6	.	.	.	.	.	.
TENUTA DI FINITURA	□	2	H-20	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L-66	.	.	.	.	.	.	.	.	1	2H+L-116	.	.
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	2	H	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	0	.
DIMENSIONE VETRO	①	2	(H-109)x(L/2-36)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4

Vetro Kg/mq Guarnizioni

15mm 38 sigillante
14mm 35 signilante
12mm 30 signilpots
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y-H+44 (allamento trave automazione)

M=+21 (altezza anita mobile oUITM199x2) C-H (altezza bordo inferiore del 0011 D00).

VH=H-76.5 (altezza del vetro)

Th=H-3,5 (altezza mont. teliao a muro 001MAL200)

DISTINTA DI TAGLIO	TAGLIO																		ACCESSIONI VARI		COD.	Q	DIM.
MATERIALI	90%	45%	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202	Q	001MAL790	Q	001MAL791	CONF. BULLONERIA MOBILE		001MAM001	2	.
ANTE MOBILI		4	H+21	2	L/2-50	2	L/2-50	.	.	.	.	2	H+21	2	H+21	.	.	.	.	DIMENSIONE VETRO		1	2	(H-76,5)x(L/2-11)
MONTANTI TELAIO		.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
TRAVERSO SUP. TELAIO		.	.	.	.	.	.	.	.	.	.	.	.	.	1	L	.	.	.
TENUTA DI FINITURA		.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
TENUTA DI FINITURA		.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
CONT. FOTOCELLULE		.	.	.	.	.	.	.	.	.	.	.	.	.	2	H-3,5	2	H-3,5	Vetro Kg/mq Guarnizioni
.		.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	15mm 38 sigillante
																			14mm 35 sigillante
																			12mm 30 sigillante
																			10mm 25 001P3
																			8mm 20 001P4
																			6mm 15 001P5
																			4mm 10 001P6

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L= LARGHEZZA DEL VANO ORIZZONTALE
Vp=1-L0 (vano bilatero per passaggio) W/L=0.25 (hospitalet ruminato) 0.0411643-0
W=1/L=2.5 (largezeta vetro)
A=+45 (largh, totale ante c
TI=L (larghezza traverso telao muro 001MAL200)
Ax2 + 20 = T (lunghezza della trave automazione)

SERIE20

SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON TELAIO A MURO

CAME

DETERMINAZIONE DELLE ALTEZZE

H- ALTEZZA DEL VANO VERTICALE

Y-H-15 (allineamento trave automatizzazione) M. L. U. S. (altere oto rile: 601141/102)

M=H+35 (altezza a montante anterioe ante fissa 001MAL 199)
A-F=17.5 (alteza montante anilemona aissa 001MAL197) Fp=F-37.5 (alteza montante posteroiata aissa 001MAL198)
C=H-33 (altezza bordo inferiore del 001LC00)
VH=H35 (altezza del vetri ante mobili e sisse) TH=H (altezza mont, talia uro 001MAL200)

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	90G 45G
ANTA MOBILE
ANTA FISSA
ANTA FISSA
MONTANTE TELAIO
TRAVERSO SUP. TELAIO
TRAVERSO INF. TELAIO
TENUTA DI FINITURA
CONT. FOTOCELLULE
BATTUTA DI CHIUSURA

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	1	.
DIMENSIONE VETRO	①	2	(H-135)x(L/2-28)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐	2	H-35	1	L/2-42	1	L/2-42	.	.	.	.	1	H-35	1	H-35
ANTA FISSA	☐	1	H-21,5	2	L/2-42	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐	1	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	✓	.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	✓	.	.	.	.	.	.	1	L-3	.	.	.	.	.	.
TRAVERSO INF. TELAIO	✓	.	.	.	.	.	.	1	L/2-9	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	L/2-14	.	.	.	.	.	.	.	.	1	H+L/2-29	.	.
CONT. FOTOCELLULE	☐	.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	☐	.	.	.	.	.	.	.	.	1	H-15	.	.	1	H-15

SERIE20

SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON TELAIO A MURO COPRIPROFILO 001LD00

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H+11 (allineamento trave automazione)
N=1025 (1025/1025)

M-H-9.5 (altezza anita mobile 0001MAL99) FaH-21.5 (altezza montante anterio anita
Fp-H37,5 (altezza montante postenore anta fissa 001MAL99)
C=H-33 (altezza bordo inferiore del 001LD00) ^aH = H + 1420 (alchemeret alb.)
VHM=H-109 (altezza vetro mobile) VHM-H-109 (altezza vetro face)
VH=1.29 (altezza vento ssa)
Th=H (altezza mont, tejajo a mu)
111 11 (ang)

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	908 458
ANTA MOBILE	□
ANTA FISSA	□
ANTA FISSA	□
MONTANTE TELAIO	√
TRAVERSO SUP. TELAIO	□
TRAVERSO INF. TELAIO	□
TENUTA DI FINITURA	□
CONT. FOTOCELLULE	□
BATTUTA DI CHIUSURA	□

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	1	.
DIMENSIONE VETRO mobile	①	1	(H-109)x(L/2-28)
DIMENSIONE VETRO fisso	①	1	(H-129)x(L/2-28)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐	2	H-9,5	1	L/2-42	1	L/2-42	.	.	.	.	1	H-9,5	1	H-9,5
ANTA FISSA	☐	1	H-21,5	2	L/2-42	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐	1	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	✓	.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	✓	.	.	.	.	.	.	1	L-3	.	.	.	.	.	.
TRAVERSO INF. TELAIO	✓	.	.	.	.	.	.	1	L/2-9	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	L/2-14	.	.	.	.	.	.	.	.	1	H+L/2-29	.	.
CONT. FOTOCELLULE	☐	.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	☐	.	.	.	.	.	.	.	.	1	H+11	.	.	1	H+11

SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON PORTAFOTOCELLULE MAL204 COPRIPROFILEO 001LC00

DETERMINAZIONE DELLE ALTEZZE

H- ALTEZZA DEL VANO VERTICAL

Y-H-15 (allineamento trave automatizzazione) M. L. U. S. (altere oto rile: 601141/102)

M=H+35 (altezza a montante anterioe ante fissa 001MAL 199)
Fp = H-375 (altezza montante posteroianta fissa 001MAL199)
C=H-33 (altezza bordo inferiore del 001LC00)

WI=L/2-45 (largezza traversi 001MAL612; 001ML203)
Vi=L/2-31 (larghezza vetri ante mobili e fisse)
A=2+10 (largth totale ante con 001MAL201+001MAL202) TI-1.9 (larghezza traversi teligo muro 001MAL200).
PI=1/2-17 (largehezza traverso portagomma, 001MAL 199)

Ax2 + 20 = T (lunghezza della trave automazione)

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	1	.
DIMENSIONE VETRO	①	2	(H-135)x(L/2-31)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	450	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐	2	H-35	1	L/2-45	1	L/2-45	.	.	.	.	1	H-35	1	H-35
ANTA FISSA	☐	1	H-15	2	L/2-45	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐	1	H-25	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	✓	.	.	.	.	.	.	1	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	✓	.	.	.	.	.	.	1	L-9	.	.	.	.	.	.
TRAVERSO INF. TELAIO	✓	.	.	.	.	.	.	1	L/2-12	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	L/2-17	.	.	.	.	.	.	.	.	1	H+L/2-32	.	.
CONT. FOTOCELLULE	☐	.	.	.	.	.	.	.	.	2	H	.	.	.	.
BATTUTA DI CHIUSURA	☐	.	.	.	.	.	.	.	.	1	H-15	.	.	1	H-15

SERIE20

SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON PORTAFOTOCELLULE MAL204 COPRIPROFILE 001LD00

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGEHEZA DEL VANO ORIZZONTALE Vc=0.82 (approximate on average)
Wi=L/2-45 (larghezza traversi 001MAL612; 001ML203)
VI = 2 / 3 (largezvezvei vetroi mobili e fisse) A=1(210, (largh, totalae ante con 001MAL201+001MAL202)
TI=L-9 (largehezza traverso telao muro 001MAL200)
PI=1/2-18(largezha travers portomagama 001MAL199) V = 30 - T (lunbopha della trovare automatiza)

---

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	1	.
DIMENSIONE VETRO mobile	①	1	(H-109)x(L/2-31)
DIMENSIONE VETRO fisso	①	1	(H-129)x(L/2-31)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTA MOBILE	☐	2	H-9,5	1	L/2-45	1	L/2-45	.	.	.	.	.	1	H-9,5	1	H-9,5
ANTA FISSA	☐	1	H-21,5	2	L/2-45	.	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	☐	1	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTE TELAIO	✓	.	.	.	.	.	.	1	H	.	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	✓	.	.	.	.	.	.	1	L-9	.	.	.	.	.	.	.
TRAVERSO INF. TELAIO	✓	.	.	.	.	.	.	1	L/2-12	.	.	.	.	.	.	.
TENUTA DI FINITURA	☐	1	L/2-17	.	.	.	.	.	.	.	.	.	1	H+L/2-32	.	.
CONT. FOTOCELLULE	☐	.	.	.	.	.	.	.	.	2	H	.	.	.	.	.
BATTUTA DI CHIUSURA	☐	.	.	.	.	.	.	.	.	1	H+11	.	.	1	H+11	.

SERIE20

SISTEMA AD UN'ANTA MOBILE PIU' FISSA CON PORTAFOTOCELLULE MAL790 COPRIPROFILE 001LD00

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L= LARGHEZZA DEL VANO ORIZZONTALE
W=L/2-46 (larghezza traversi 001MAL612; 001ML203)
V=Li-32 (largezzaenza vetro) A1:2:2.5 (large:total vetro 0004111001:00411
A=29+3, (lambda: 10th and 10th COU1MAL201+CO)
T=L (largehepta traverso 001MAL790)
Lt = L / 2 + 4 (largehezza traverso telaio 001MAL200)
T=L+60 (lunghezza della trave automazione)

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	903 456
ANTA MOBILE
ANTA FISSA
ANTA FISSA
MONTANTI TELAIO
TRAVERSO TELAIO
TENUTA DI FINITURA
BATTuta DI CHIUSURA
CONT. FOTOCELLULE

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	1	.
CONF. BULLONERIA FISSA	001MAF001	1	.
DIMENSIONE VETRO mobile	①	1	(H-76,5)x(L/2-32)
DIMENSIONE VETRO fisso	①	1	(H-130)x(L/2-32)
LUNG. GUARNIZIONE VETRO	①	1	(2H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202	Q	001MAL790	Q	001MAL791
2	H+21	1	L/2-46	1	L/2-46	.	.	.	.	1	H+21	1	H+21	.	.	.	.
1	H-25	2	L/2-46	.	.	.	.	.	.	.	.	.	.	.	.	.	.
1	H-41	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	1	H	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	2	L/2+4	.	.	.	.	.	.	1	L	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	1	H+31	.	.	1	H+31	.	.	1	H+31
.	.	.	.	.	.	.	.	.	.	.	.	.	.	2	H-3,5	1	H-3,5
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICALE

Y=H15 (ailineamento trave automoze) M=H25 (aileamento eletro 08/11/1993)

MEL-35 attezza alla monde 001malAC99F AaH=21.5 (altezza montante antona ante

Fp=H-37,5 (altezza montante posteriore anta fissa 001MAL 199)

C-H-33 (altezza bordo inferiore del 001LC00) VbH=135 (altezza del vetti ante mobili e fissu)

Th=H (altezza mont. teliao a muro 001MAL200)

L= LARGHEZZA DEL VANO ORIZZONALE
Vo. 1/24 (one short passage)
VP-32-124 (vano lactori per passaggio)
WI=14-37 (larghezza versteuera 001MAL612; G)
VI=L/4-24 (larghezza vetri ante mobili e fissse
A=L/2+27 (largth totale ante con 001MAL201+001MAL20) Tl-1 (larzhebza traverso tlaloo muro 001MAL200).
11-2 (larged 2015)
PI=1/2-33 (largezheva traverso portagomma 001MAL199)
AXa2+20 = T (lunghesha de la trave automazone).

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	2	.
DIMENSIONE VETRO	①	4	(H-135)x(L/4-24)
LUNG. GUARNIZIONE VETRO	①	1	(4H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-35	2	L/4-37	2	L/4-37	.	.	.	.	2	H-35	2	H-35
ANTA FISSA	□	2	H-21,5	4	L/4-37	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	□	2	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTI TELAIO	√	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	√	.	.	.	.	.	.	1	L	.	.	.	.	.	.
TRAVERSO INF. TELAIO	√	.	.	.	.	.	.	2	L/4-3,5	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L/2-33	.	.	.	.	.	.	.	.	1	2H+L/2-33	.	.
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.

DETERMINAZIONE DELLE ALTEZZE

H=ALTEZZADELVANOVERTICALE

Y=H+11 (allineamento trave automazione)

M.H.05 (alternate code mobile 001MAL100)
M-119.5 (ate22a anta mobile 001MA139)
FP=H-37,5 (altezza montante posteriore anta
C=H-33 (altezza bordo inferiore del 0011 D)
10
vH=H-109 (anezza der vett rante mobin
Vhf=H-129 (altezza del vetri ante fisse)
Th=H (altezza mont, telaj a muro 00)

Fa=H-21,5 (altezza montante anterioe anta fissa 001MAL199)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L = LARGHEZZA DEL VANO ORIZZONTALE
Vp=L/2-124 (vapo liberato per passaggio).
171-107 (h) 2000/10/13
wI=L/4-37 (larghezza travers100MAL612; c)
VI=L/4-24 (larghezza vetri ante mobili fisse
A=L/2+27(largh totale ante con 001MAL201

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	908 458
ANTE MOBILI
ANTA FISSA
ANTA FISSA
MONTANTI TELAIO
TRAVERSO SUP. TELAIO
TRAVERSO INF. TELAIO
TENUTA DI FINITURA
CONT. FOTOCELLULE
BATTUTA DI CHIUSURA

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	2	.
DIMENSIONE VETRO mobile	①	2	(H-109)x(L/4-24)
DIMENSIONE VETRO fisso	①	2	(H-129)x(L/4-24)
LUNG. GUARNIZIONE VETRO	①	1	(4H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-9,5	2	L/4-37	2	L/4-37	.	.	.	.	2	H-9,5	2	H-9,5
ANTA FISSA	□	2	H-21,5	4	L/4-37	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	□	2	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTI TELAIO	√	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	√	.	.	.	.	.	.	1	L	.	.	.	.	.	.
TRAVERSO INF. TELAIO	√	.	.	.	.	.	.	2	L/4-3,5	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L/2-33	.	.	.	.	.	.	.	.	1	2H+L/2-33	.	.
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.
BATTUTA DI CHIUSURA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.

SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO A MURO E PORTAFOTOCELLULE MAL204 COPRIPROFILEO 001LC00

DETERMINAZIONE DELLE ALTEZZE

H= ALTEZZA DEL VANO VERTICAL

Y=H-15 (allineamento trave automazione)

M=H-35 (altezza ante mobile 001MAL199)

FA=H-21.5 (altezza monstate anterio ante fissa 001MAL199) FA=11.75 (altezza monstate anterio ante fissa 004MAL400)

C-H-33 (altezza bardo inferiore del 0011 C00)
Vh=h-135 (altezza del vetri ante mobili e fisse).
Th=H (altezza mont, telaio a muro 001MAL200)

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	908 458
ANTE MOBILI	□
ANTA FISSA	□
ANTA FISSA	□
MONTANTI TELAIO	√
TRAVERSO SUP. TELAIO	√
TRAVERSO INF. TELAIO	√
TENUTA DI FINITURA	□
CONT. FOTOCELLULE	□
BATTUTA DI CHIUSURA	□

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	2	.
DIMENSIONE VETRO	①	4	(H-135)x(L/4-26)
LUNG. GUARNIZIONE VETRO	①	1	(4H+L-150)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-35	2	L/4-39	2	L/4-39	.	.	.	.	2	H-35	2	H-35
ANTA FISSA	□	2	H-21,5	4	L/4-39	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	□	2	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTI TELAIO	√	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	√	.	.	.	.	.	.	1	L-6	.	.	.	.	.	.
TRAVERSO INF. TELAIO	√	.	.	.	.	.	.	2	L/4-5	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L/2-36	.	.	.	.	.	.	.	.	1	2H+L/2-36	.	.
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	2	H	.	.	.	.
BATTUTA DI CHIUSURA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.

SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO A MURO E PORTAFOTOCELLULE MAL204 COPRIPROFILEO 001LD00

DETERMINAZIONE DELLE ALTEZZE

1. INTERTAL BILANZ VERSORTEN 5

H=ALTEZDEL VANO VERTICALE X.H.11 (allingsmte rous automor)

1-11-11 (amnesticide trave automazione) M-H-9.5 (altezza ante a mobile 001MAL99)

Fa=H-21,5 (altezza montante anteriore ante fissa 001MAL199)

FP=H-37, (altezza montante postiore anti C-H-33, (altezza borso inferiore del 0011 D

Vhm-H-109 (altezza del vetri ante mobili

VhF=H+129 (altezza del vetri ante fisse)

Th=H (altezza mont. telaio a muro 001MAL200)

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI

L1A2H5771DELVANQ00772NTN5

LARGHEZZA DEL VANO ORIZZONTALE
Vn=1/2-127. (vano liberato per passaggio)

WI=L/4-39 (larghezza traversi 001MAL612; 001ML203)

VI = L / 4 - 26 (larghezza vetri ante mobili e fisse)

A=L+24 (large, totale ante con 001MAL201+001MAL202) TUL.6 (Isorhynchus taurus: total pure 004MAL203).

PI=1/2.36 (larghezza traverso portagomma,001MAI-39)

Ax2+20 = T (lunghezza della trave automazione)

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	908 458
ANTE MOBILI
ANTA FISSA
ANTA FISSA
MONTANTI TELAIO
TRAVERSO SUP. TELAIO
TRAVERSO INF. TELAIO
TENUTA DI FINITURA
CONT. FOTOCELLULE
BATTUTA DI CHIUSURA

ACCESSORI VARI		COD.	Q	DIM.
CONF. BULLONERIA MOBILE		001MAM001	2	.
CONF. BULLONERIA FISSA		001MAF001	2	.
DIMENSIONE VETRO mobile		①	2	(H-109)x(L/4-26)
DIMENSIONE VETRO fisso		①	2	(H-129)x(L/4-26)
LUNG. GUARNIZIONE VETRO		①	1	(4H+L-120)x4
①	Vetro Kg/mq Guarnizioni
	15mm 38 sigillante
	14mm 35 sigillante
	12mm 30 sigillante
	10mm 25 001P3
	8mm 20 001P4
	6mm 15 001P5
	4mm 10 001P6

MATERIALI	905	456	Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202
ANTE MOBILI	□	4	H-9,5	2	L/4-39	2	L/4-39	.	.	.	.	2	H-9,5	2	H-9,5
ANTA FISSA	□	2	H-21,5	4	L/4-39	.	.	.	.	.	.	.	.	.	.
ANTA FISSA	□	2	H-37,5	.	.	.	.	.	.	.	.	.	.	.	.
MONTANTI TELAIO	√	.	.	.	.	.	.	2	H	.	.	.	.	.	.
TRAVERSO SUP. TELAIO	√	.	.	.	.	.	.	1	L-6	.	.	.	.	.	.
TRAVERSO INF. TELAIO	√	.	.	.	.	.	.	2	L/4-5	.	.	.	.	.	.
TENUTA DI FINITURA	□	1	L/2-36	.	.	.	.	.	.	.	.	1	2H+L/2-36	.	.
CONT. FOTOCELLULE	□	.	.	.	.	.	.	.	.	2	H	.	.	.	.
BATTUTA DI CHIUSURA	□	.	.	.	.	.	.	.	.	.	.	.	.	.	.

SERIE20

SISTEMA A DUE ANTE MOBILI PIU' FISSE CON TELAIO E PORTAFOTOCELLULE MAL790

COPRIPROFILE 001LD00

INTERTOTAL DELIVING OPTIONS
H=ALTEZZA DEL VANO VERTICALY=H+44 (allineamento trave automaze).
M=H+21 (altezza anta mobile 001MAL 199x2)
C=H (altezza bordo inferiore del 001LD00)
VH=PR-6.3 (altezza del vero mobile) Vb=FH-130 (altezza del vero fisso)
Fa=H-25 (altezza montante anteriore fisso)
Fp-H41 (altezza montante posteriore fisco)
Th-H=3,5 (altezza ontanti 001MAL790 e MAL200)

DETERMINAZIONE DELLE ALTEZZE

DISTINTA DI TAGLIO	TAGLIO
MATERIALI	908 456
ANTA MOBILE
ANTA FISSA
ANTA FISSA
MONTANTI TELAIO
TRAVERSO TELAIO
TENUTA DI FINITURA
BATTuta DI CHIUSURA
CONT. FOTOCELLULE

ACCESSORI VARI	COD.	Q	DIM.
CONF. BULLONERIA MOBILE	001MAM001	2	.
CONF. BULLONERIA FISSA	001MAF001	2	.
DIMENSIONE VETRO mobile	①	2	(H-76,5)x(L/4-26)
DIMENSIONE VETRO fisso	①	2	(H-130)x(L/4-26)
LUNG. GUARNIZIONE VETRO	①	1	(4H+L-120)x4
Vetro Kg/mq Guarnizioni
15mm 38 sigillante
14mm 35 sigillante
12mm 30 sigillante
10mm 25 001P3
8mm 20 001P4
6mm 15 001P5
4mm 10 001P6

Q	001MAL199	Q	001MAM612	Q	001MAL203	Q	001MAL200	Q	001MAL204	Q	001MAL201	Q	001MAL202	Q	001MAL790	Q	001MAL791
4	H+21	2	L/4-39	2	L/4-39	.	.	.	.	2	H+21	2	H+21	.	.	.	.
2	H-25	4	L/4-39	.	.	.	.	.	.	.	.	.	.	.	.	.	.
2	H-41	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	2	H	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	4	L/4+11	.	.	.	.	.	.	1	L	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
.	.	.	.	.	.	.	.	.	.	.	.	.	.	2	H-3,5	2	H-3,5
.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.

SERIE20
