MODE D'EMPLOI PROFILES S40 CAME
Profilati alluminio per porte scorrevoli con automazione Corsa o Rodeo
serie S40
Tav. 2 DIMENSIONI E ALLINEAMENTI TRAVE E COPRIPROFILI
Tav. 3,4 DESCRIZIONE MATERIALI
Tav. 5 LAVORAZIONI PROFILI ANTA MOBILE NELLE VARIE APPLICAZIONI POSSIBILI
Tav. 6 ALLESTIMENTO ANTA MOBILE MEDIANTE SISTEMI 001MAMF001 - 001MAMF002 - MAM003
Tav. 7 LAVORAZIONI PROFILI ANTA FISSA E TELAIO NELLE VARIE APPLICAZIONI POSSIBILI
Tav. 8 ALLESTIMENTO TELAIO PER DOPPIA ANTA FISSA MEDIANTE SISTEMI 001MAMF03
Tav. 9 ALLESTIMENTO TELAIO PER ANTA FISSA SINGOLA MEDIANTE SISTEMI 001MAMF03
Tav. 10 SISTEMA 1 ANTA MOBILE SENZA ANTE FISSE CON BATTUTA DI CHIUSURA COPRIPROFILEO 001LC00
Tav. 11 SISTEMA 1 ANTA MOBILE SENZA ANTE FISSE CON BATTUTA DI CHIUSURA COPRIPROFILEO001LD00
Tav. 12 SISTEMA 1 ANTA MOBILE SENZA ANTE FISSE CON BATTUTA DI CHIUSURA E TELAIOCOPRIPROFILO 001LC00
Tav. 13 SISTEMA 1 ANTA MOBILE SENZA ANTE FISSE CON BATTUTA DI CHIUSURA E TELAIO COPRIPROFILEO 001LD00
Tav. 14 SISTEMA 1 ANTA MOBILE E FISSA COPRIPROFILEO001LC00
Tav. 15 SISTEMA 1 ANTA MOBILE E FISSA COPRIPROFILEO001LD00
Tav. 16 SISTEMA 2 ANTE MOBILI SENZA ANTE FISSE COPRIPROFilo 001LC00
Tav. 17 SISTEMA 2 ANTE MOBILI SENZA ANTE FISSE COPRIPROFIOLO 001LD00
Tav. 18 SISTEMA 2 ANTE MOBILI CON TELAIO SENZA ANTE FISSE COPRIPROFIL0 001LC00
Tav. 19 SISTEMA 2 ANTE MOBILI CON TELAIO SENZA ANTE FISSE COPRIPROFILO 001LD00
Tav. 20 SISTEMA 2 ANTE MOBILI E FISSE COPRIPROFILO 001LC00
Tav. 21 SISTEMA 2 ANTE MOBILI E FISSE COPRIPROFICO 001LD00
Tav. 22 SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/ 6130 ANTIPANICO A SFONDAMENTO INTEGRALE (1 caso) COPRIPROFILE 001LC00
Tav. 23 SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/ 6130 ANTIPANICO A SFONDAMENTO INTEGRALE (1 caso) COPRIPROFILE 001LD00
Tav. 24 SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/ 6130 ANTIPANICO A SFONDAMENTO INTEGRALE (2 caso) COPRIPROFILE 001LC00
Tav. 25 SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/ 6130 ANTIPANICO A SFONDAMENTO INTEGRALE (2 caso) COPRIPROFILE 001LD00
Tav. 26 SISTEMA 2 ANTE MOBILI FISSE CON MI6040/ 6140 ANTIPANICO A SFONDAMENTO INTEGRALE COPRIPROFILO 001LC00
Tav. 27 SISTEMA 2 ANTE MOBILI FISSE CON MI6040/ 6140 ANTIPANICO A SFONDAMENTO INTEGRALE COPRIPROFILO 001LD00
Tav. 28 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO PIU' ANTE FISSE COPRIPROFIL0 001LC00
Tav. 29 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO PIU' ANTE FISSE COPRIPROFIL0 001LD00
Tav. 30 SISTEMA 1 ANTA MOBILE CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO PIU' ANTA FISSA COPRIPROFILE 001LC00
Tav. 31 SISTEMA 1 ANTA MOBILE CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO PIU' ANTA FISSA COPRIPROFILE 001LD00
Tav. 32 SISTEMA 1 ANTA MOBILE CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO CON BATTuta DI CHIUSURA SENZA ANTE FISSE COPRIPROFIL0 001LC00
Tav. 33 SISTEMA 1 ANTA MOBILE CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO CON BATTuta DI CHIUSURA SENZA ANTE FISSE COPRIPROFIL0 001LD00
Tav. 34 SISTEMA 1 ANTA MOBILE CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO SENZA ANTE FISSE CON BATTUTA IN CHIUSURA E TELAIO COPRIPROFIL0 001LC00
Tav. 35 SISTEMA 1 ANTA MOBILE CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO SENZA ANTE FISSE CON BATTUTA IN CHIUSURA E TELAIO COPRIPROFIL0 001LD00
Tav. 36 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO SENZA ANTE FISSE COPRIPROFIL0 001LC00
Tav. 37 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO SENZA ANTE FISSE COPRIPROFIL0 001LD00
Tav. 38 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO CON TELAIO A MURO E SENZA ANTE FISSE COPRIPROFIL0 001LC00
Tav. 39 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO CON TELAIO A MURO E SENZA ANTE FISSE COPRIPROFIL0 001LD00
Tav. 40 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTE FISSE COPRIPROFIL0 001LC00
Tav. 41 SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTE FISSE COPRIPROFIL0 001LD00
Tav. 42 SISTEMA 1 ANTE MOBILI CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTA FISSA COPRIPROFIL0 001LC00
Tav. 43 SISTEMA 1 ANTE MOBILI CON MI6010/6110 A SFONDAMENTO VERSO L'ESTERNO E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTA FISSA COPRIPROFIL0 001LD00
SERIE40

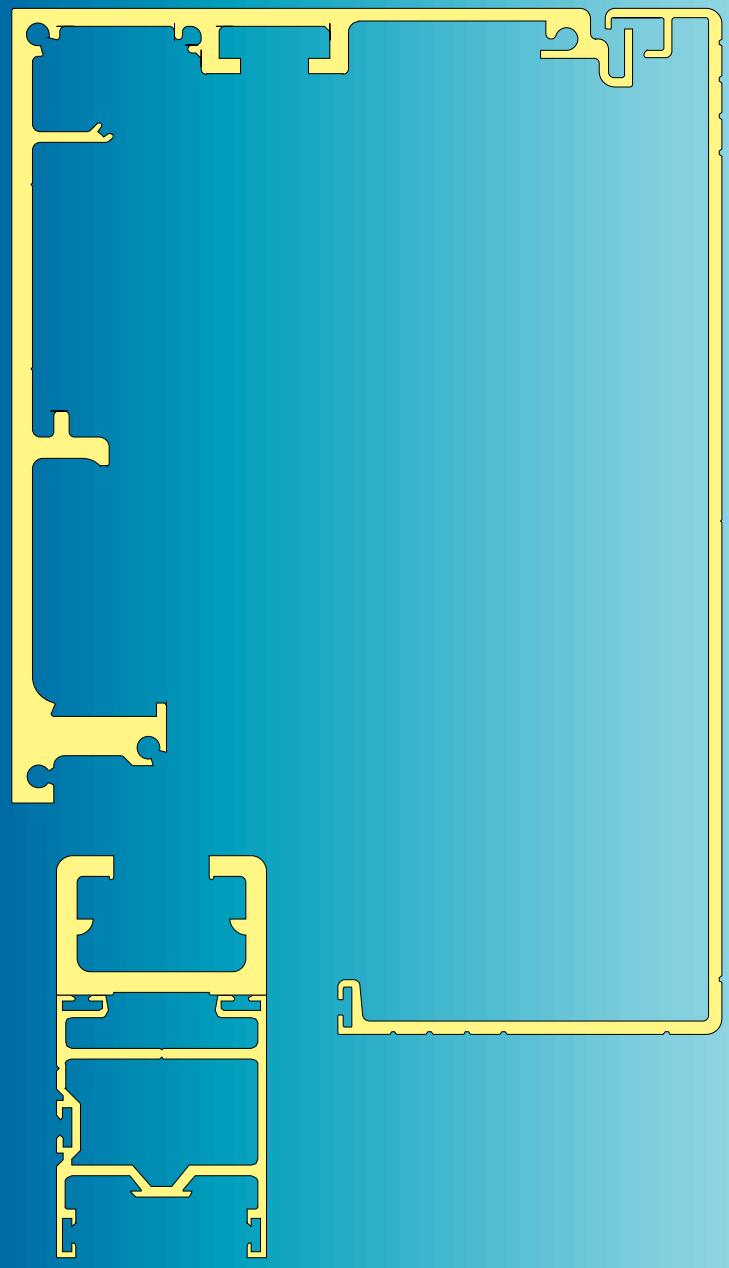

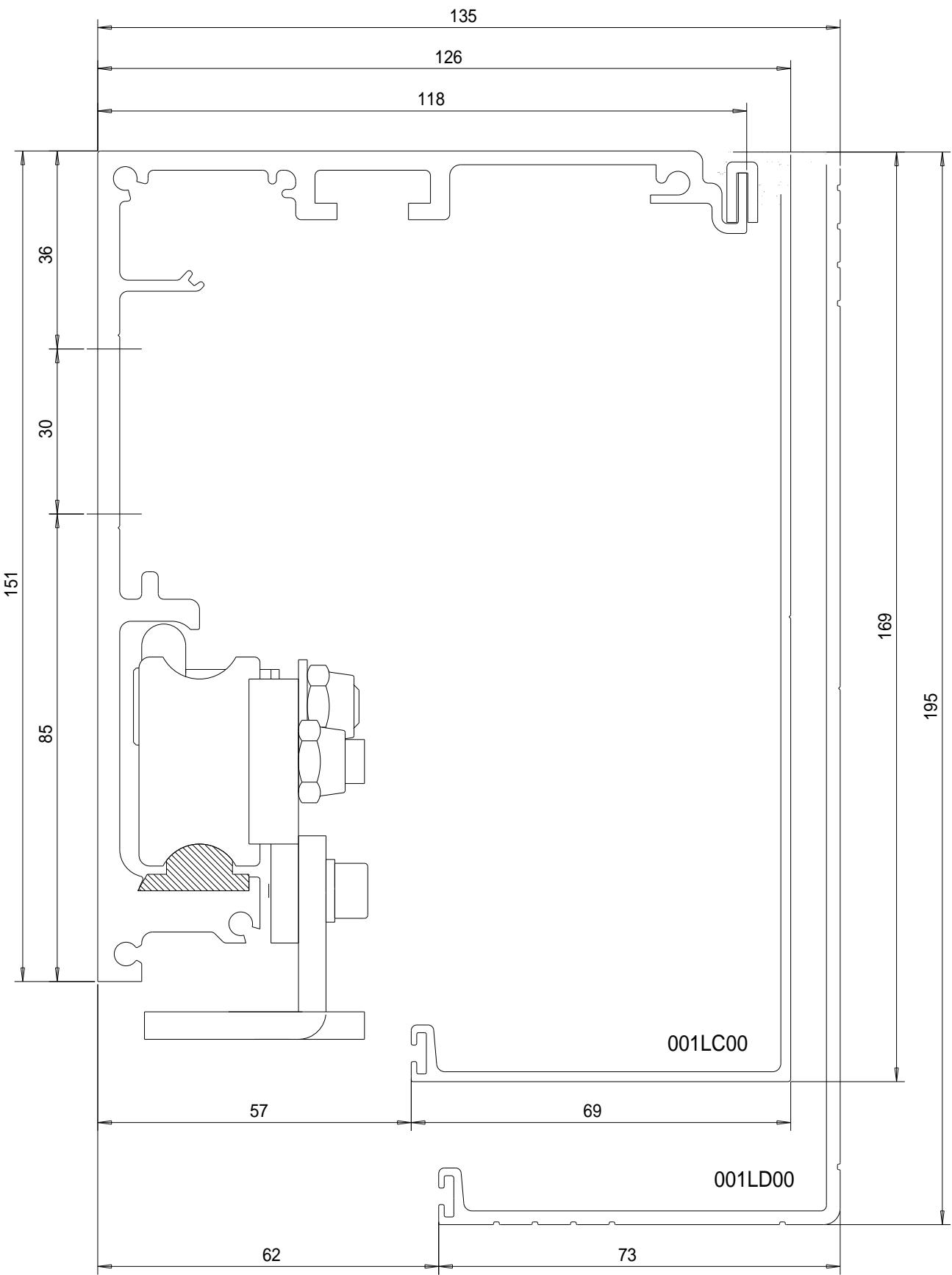

DIMENSIONI E ALLINEAMENTI TRAVE E COPRIPROFILI
SCALA 1:1
GLI ARTICOLI 001LC00 E 001LD00 SONO SPIEGATI SUL LISTINO CAME 2000
QUESTE MISURE SONO DA UTILIZZARE ASSIÈME ALLE TAVOLE SUCCESSIVE PER RILEVARE, IN BASE ALL'ALLESTIMENTO SCELTO,
GLIINGOMBRICHE INFLUISCONOSUL DIMENSIONAMENTO DEL SERRAMENTO.

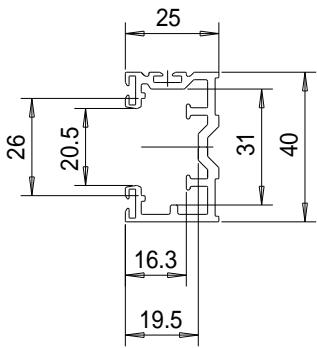

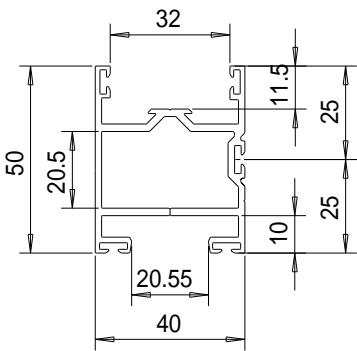

001MAL225 - PROFILOTELAIO
LEGA ALU-6060
Peso Kg/m 0,686

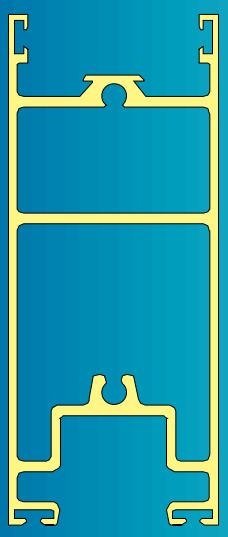

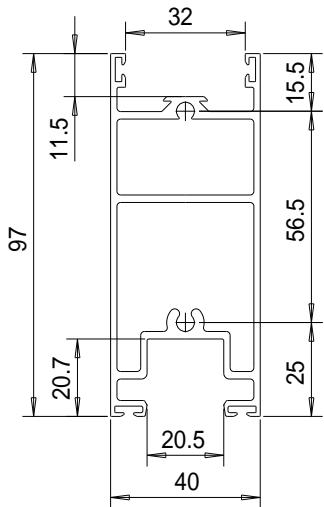

2 001MAL226 - MONTANTE ANTE FISSE E MOBLI
LEGA ALU-6060
Peso Kg/m 1,030
3 001MAL227-ZOCCOLO ANTE
LEGA ALU-6060
Peso Kg/m 1,841
4 001MAL228 - ALLINEAMENTO ANTE FISSE
LEGA ALU-6060
Peso Kg/m 0,472
5 001MAL229 - BLOCCAGGIO ANTE
LEGA ALU-6060
Peso Kg/m 0,138
6 001MAL230 - CONTENIM. FOTOCELLULE E CHIUSURA
LEGA ALU-6060
Peso Kg/m 0,242
7 001MAL231 - FERMAVETRO
LEGA ALU-6060
Peso Kg/m 0,121
8 001MAL223 - GUARNIZIONE MULTIUSO
PVC SH62 + SH82
Peso Kg/m ...
9 001MAL224 - GUARNIZIONE FRONTALE
PVC SH62 + COEST. RAL5015
Peso Kg/m ...
SERIE40
DESCRIZIONE MATERIALI
SCALA 1:2
| 10 | 001MAM613 - PROFILOGAGGANCIO INTELAIATE | 14 | 001MAM911 - PROFILOGUIDA A PAVIMENTOS.A.S. | ||
| LEGA ALU-6060 | Peso Kg/m...... | LEGA ALU-6060 | Peso Kg/m...... | ||
| 11 | 001MAM699 - PROFILOGUIDA INTERNO | 15 | ... - ... | ||
| LEGA ALU-6060 | Peso Kg/m...... | ... - ... | Peso Kg/m...... | ||
| 12 | 001MAM339 - PROFILOSUPERIORES.A.S. | 16 | ... - ... | ||
| LEGA ALU-6060 | Peso Kg/m...... | ... - ... | Peso Kg/m...... | ||
| 13 | 001MAM338 - PROFILOFINFERiore S.A.S. | 17 | ... - ... | ||
| LEGA ALU-6060 | Peso Kg/m...... | ... - ... | Peso Kg/m...... | ||

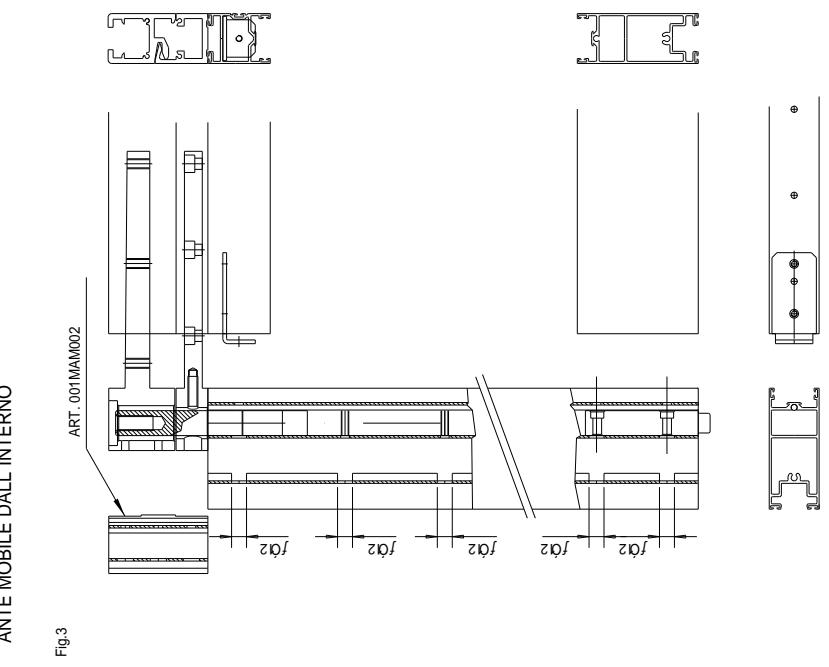

SERIE40

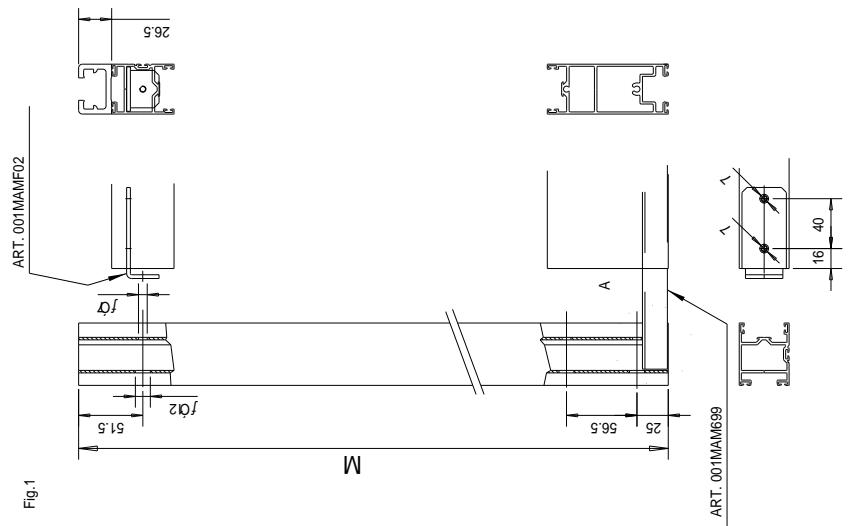

ANTA MOBILE

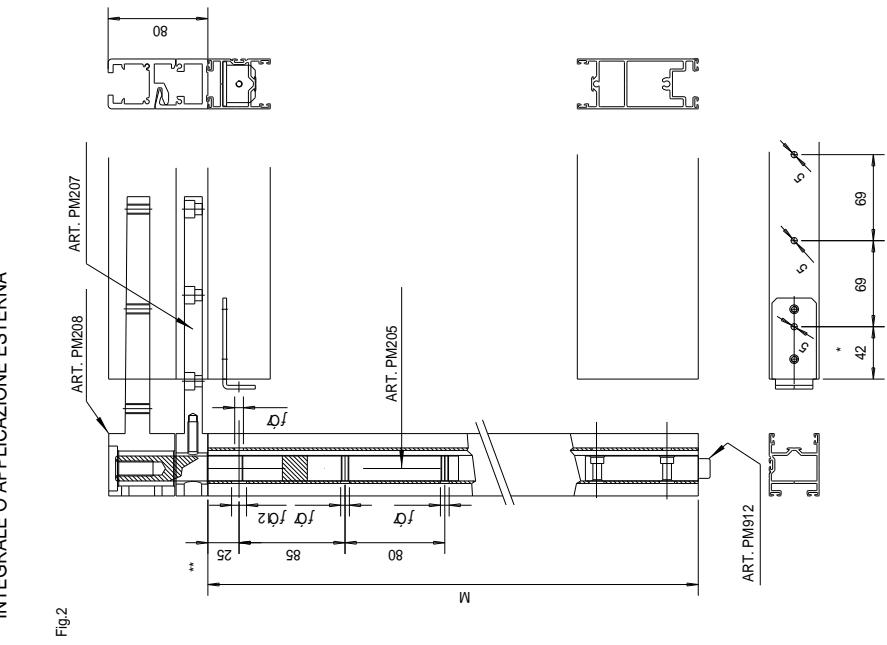

ANTA MOBILE CON SISTEMA A SFONDAMENTO
ANTE MOBILE DALL INTERNO
ANTA MOBILE CON SISTEMA A SFONDAMENTO
LAVALORAZIONE BASE VALIDA PER LE TAVOLE 9:10:11:12:13:14
DA ESEGUIRSUI SUI DUE MONTANTI DI OGNI
ANTA MOBILE SIA DESTRA CHE SINISTRA.
LE LAVORAZIONI DI FORATURA SONO VALID ANGLES AND ADJUNCTIONS OF SYSTEM
ANGIE NELLE APlicazione DELL SYSTEMANTIPANICO A SFONDAMENTO (Fig.3 e 4)

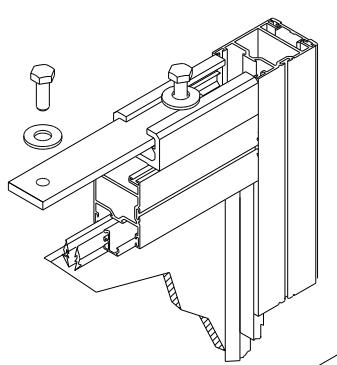

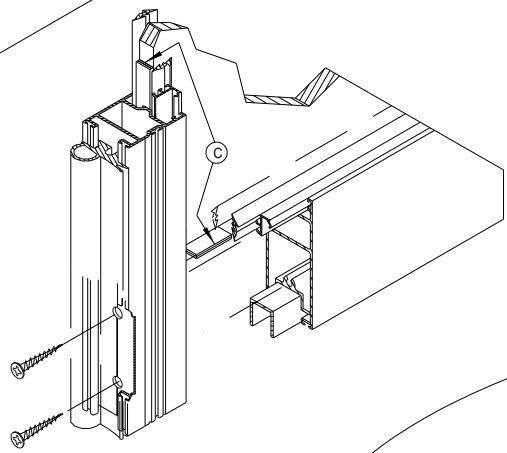

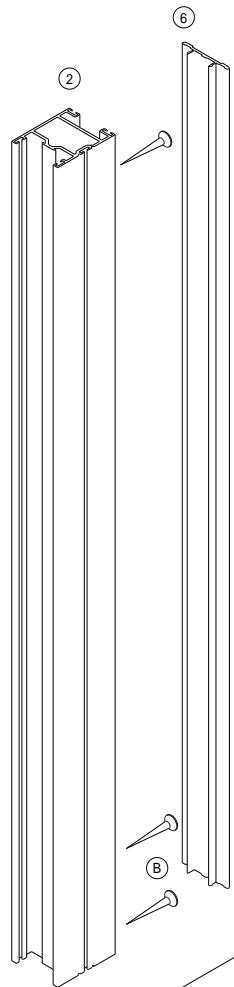

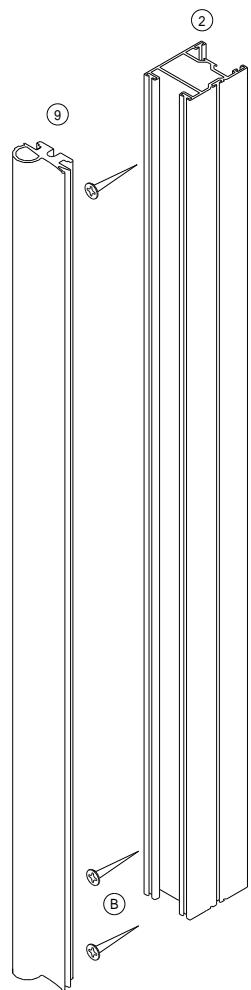

SEDE PER GUIDA INCASSATA 001MAM699
PART.A

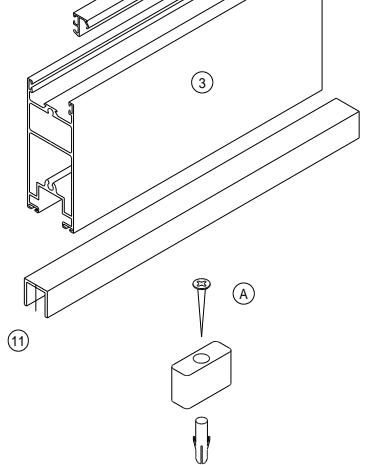

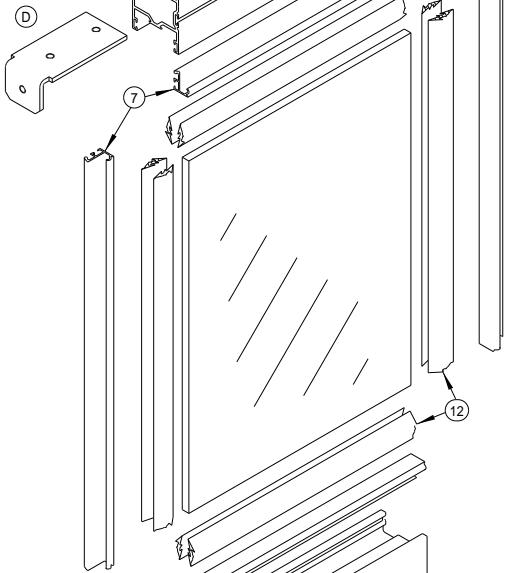

SERIE40

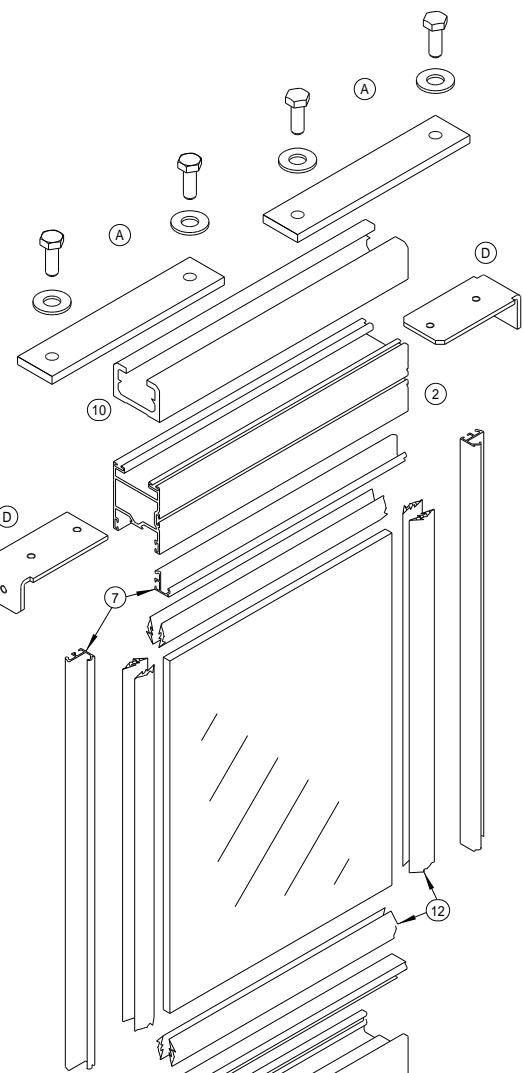

ALLESTIMENO ANTA MOBILE
MEDIANTE SISTEMI 001MAMF001 - 001MAMF002 - MAM003
| X | Q.ta' | Descrizione |
| A | 1 | 001MAM003 ACCESSORI ANTE MOBILI |
| B | 2 | OO1MAMF01 CONFEZIONE BULLONERIA ANTE |
| C | 18 | SPESSORE NYLON PER VETRI 12x29x1,5mm (nel 001MAMF001) |
| D | 2 | 001MAMF02 SQUARETTA ANGOLARE |
| E | 2+1 | 001MAL226 PROfilo MONTANTE ANTE |
| F | 1 | 001MAL227 - PROFilo ZOCCOLO ANTE |
| G | 1 | 001MAL230 - P. CONTENIMENTO FOT.LA E CHIUSURA |
| H | 2+2 | 001MAL231 - PROFilo FERMAVETRO |
| I | 1 | 001MAL224 - GUARNIZIONE FRONTALE |
| J | 1 | 001MAM613 - PROFilo AGGANCIO ANTE |
| K | 1 | 001MAM699 - PROFilo GUIDA DI SCORRIMENTO |
SERIE40

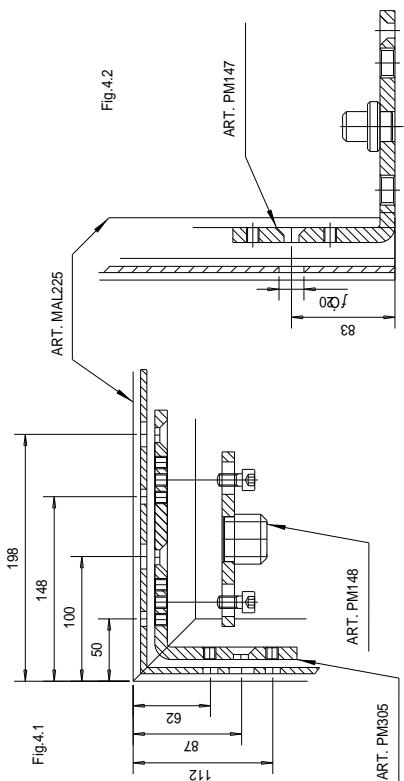

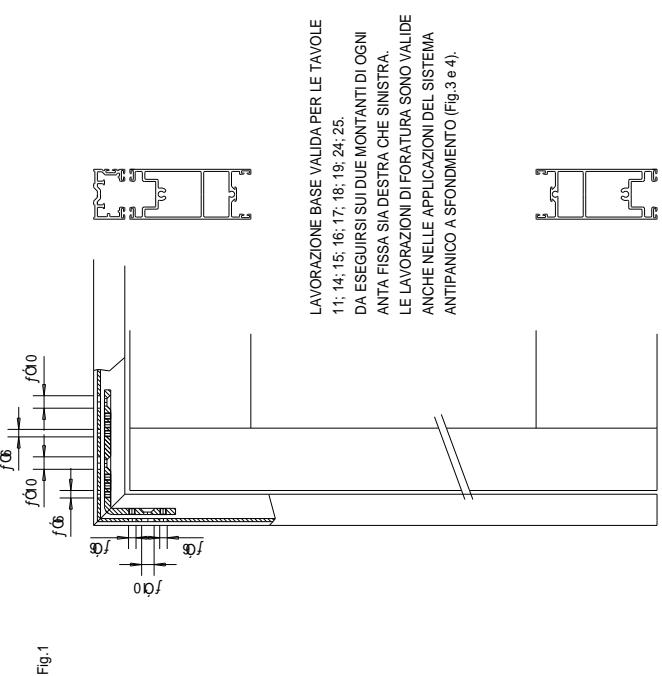

TELAIO A MURO
SE UTILIZZATA COME ANTA FISSA NORMALE ESEGUIDRE L'APPLICAZIONE DEGLI ARTICOLI
001MAF02 PER L'ACCOPIAMENTO SUL TELAIO 001MAL225, E 001MAF03 PER IL BLOCCAGGIO DELLA PARTE ANTERIORE.

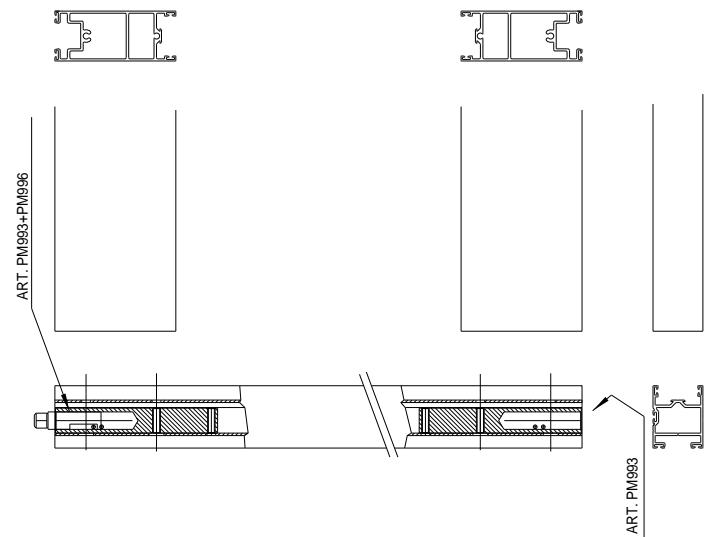

ANTA FISSA CON SISTEMA A SFONDAMENTO
INTEGRALE - MONTANTE POSTERIORE
Fig.3
LAVORAZIONE PER APPLICATIONE SISTEMA
ANTIPANICO, VALIDA PER LE TAVOLE
ANTIPANICO, VALIDA PER LE TAVOLE
15; 16; 17
DA ESEGUKSI SUT MONTANT POSTERIORT DELE ANTE FIDUS PRED ALLOGUMENTO
DELLA ANTI PSELE PER ALEOGGIAMENTO DEL DISPOSITIVL DUNCERNIERAMENTO.
IL FISSAGGIO DEL PERNO DI INCERNIERAMENTO
ART.PM993 COINCIDE CON UN FORO DELLA
COSTRUZIONE, UTILIZZARE RONDELLA A BANDA LARGA
IL FISSAGGIO DEL PERNO DI INCERNIERAMENTO
ART.PM993 COINCIDE CON UN FORO DELLA
COSTRUZIONE, UTILIZZARE RONDELLA A BANDA LARGA
IL FISSAGGIO DEL PERNO DINCERNIERAMENTO LETTIN CONSUMIRE CONNUNTERFIO DIEN
SULLA VITE 5931 M6.
ANTA FISSA CON SISTEMA A SFONDAMENTO
INTEGRALE - MONTANTE ANTERIORE
ART.PM993+PM997
INTEGALEMI6030/6130/6040/6140
SONO RELATIATTLE IMPIEGO DEI SISTEMI CON SFONDAMENTO
ART.MAL225
ART.MAL225
ANTIPANICO, VALIDA PER LE TAVOLE
15; 16; 27
LE'LA VORIZAZIONI RSIRPECCI DESCRIPTO PER LA FIG.2
ART.MAL225
LAVORAZIONE PER APPLICATIONE SISTEMA
LAVORAZIONI PROFILI ANTA FISSA E TELAIO NELLE VARIE APPLICAZIONI POSSIBILI
SERIE40
ANTA FISSA CON SISTEMA A SFONDAMENTO
INTEGRALE - MONTANTE ANTERIORE
SERIE40

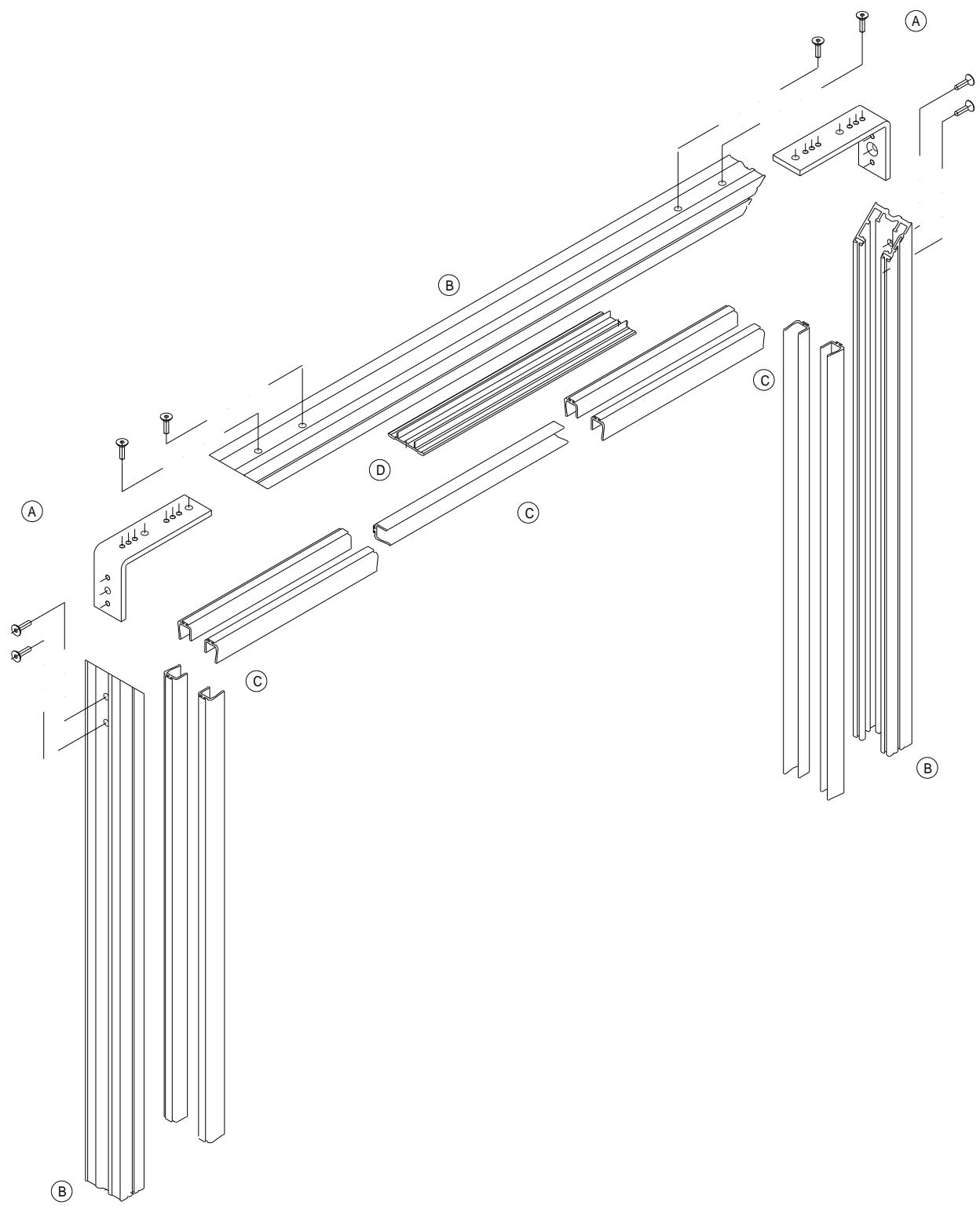

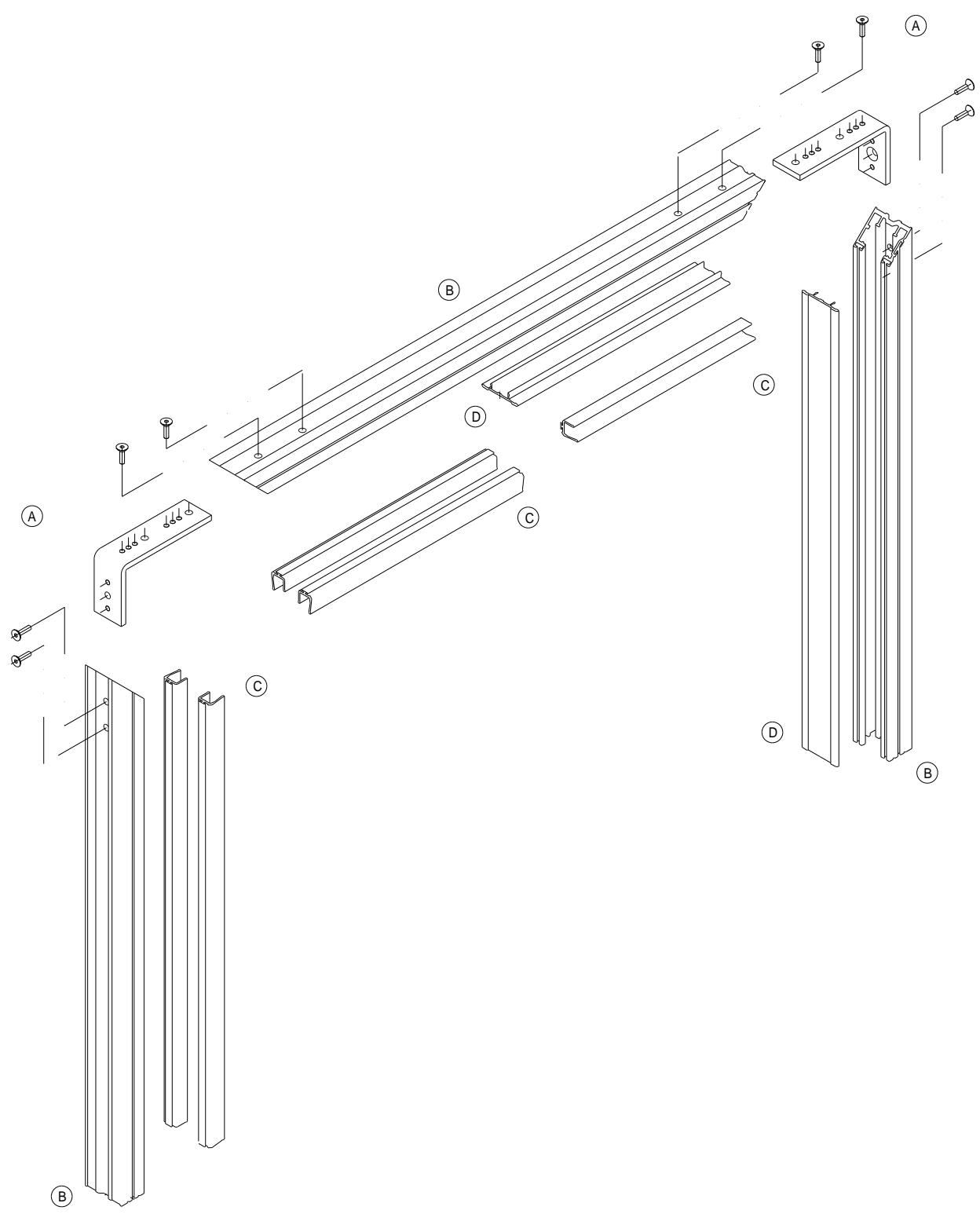

ALLESTIMENTO TELAIO PER DOPPIA ANTA FISSA
MEDIANTE SISTEMI 001MAMF03
| X | Q.ta' | Descrizione |
| A | 2 | 001MAMF03 ANGOLARE PER TELAIO |
| B | 3 | OO1MAL225 PROfilo TELAIO A MURO ALLUMINIO 6060 |
| C | 9 | 001MAL223 GUARNIZIONE DI TENUTA |
| D | 1 | 001MAL230 PROfilo DI CHIUSURA |
SERIE40
ALLESTIMENTO TELAIO PER ANTA FISSA SINGOLA
MEDIANTE SISTEMI 001MAMF03
| X | Q.ta' | Descrizione |
| A | 2 | 001MAMF03 ANGOLARE PER TELAIO |
| B | 3 | OO1MAL225 PROfilo TELAIO A MURO ALLUMINIO 6060 |
| C | 9 | 001MAL223 GUARNIZIONE DI TENUTA |
| D | 2 | 001MAL230 PROfilo DI CHIUSURA E SUPPORTO FOTOCELLULE |

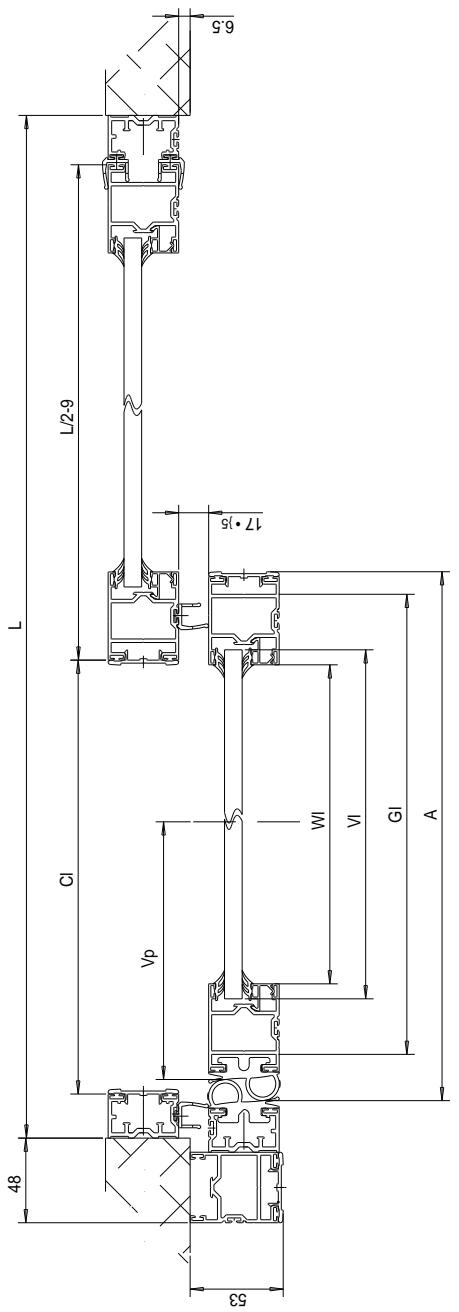

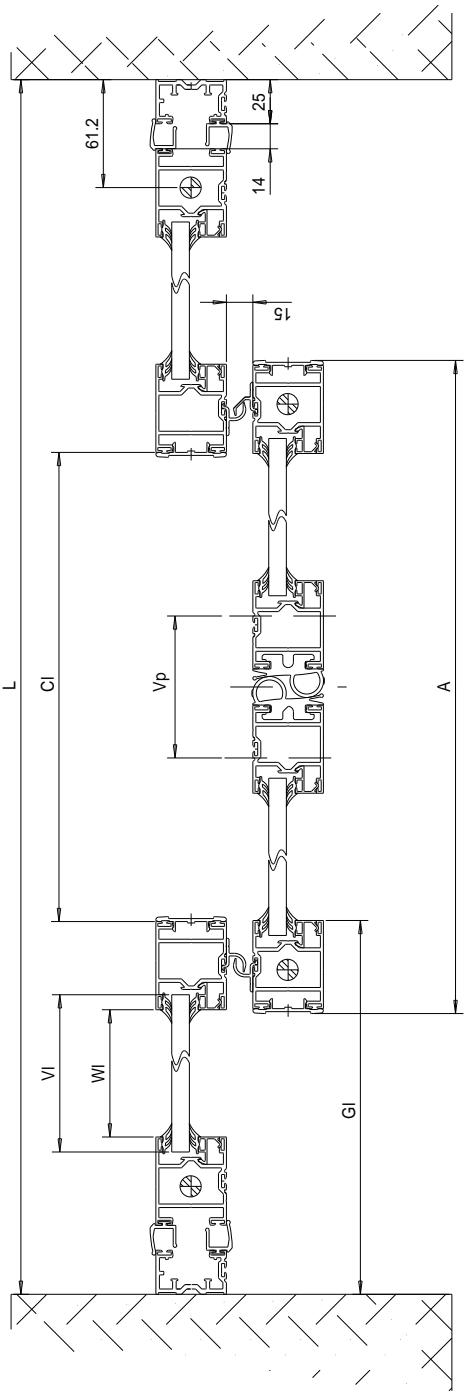

SERIE40
DIMENSIONAMENTI
SISTEMA 1 ANTA MOBILE SENZA ANTE FISSE CON BATTUTA DI CHIUSURA
COPRIPROFIO 001LC00

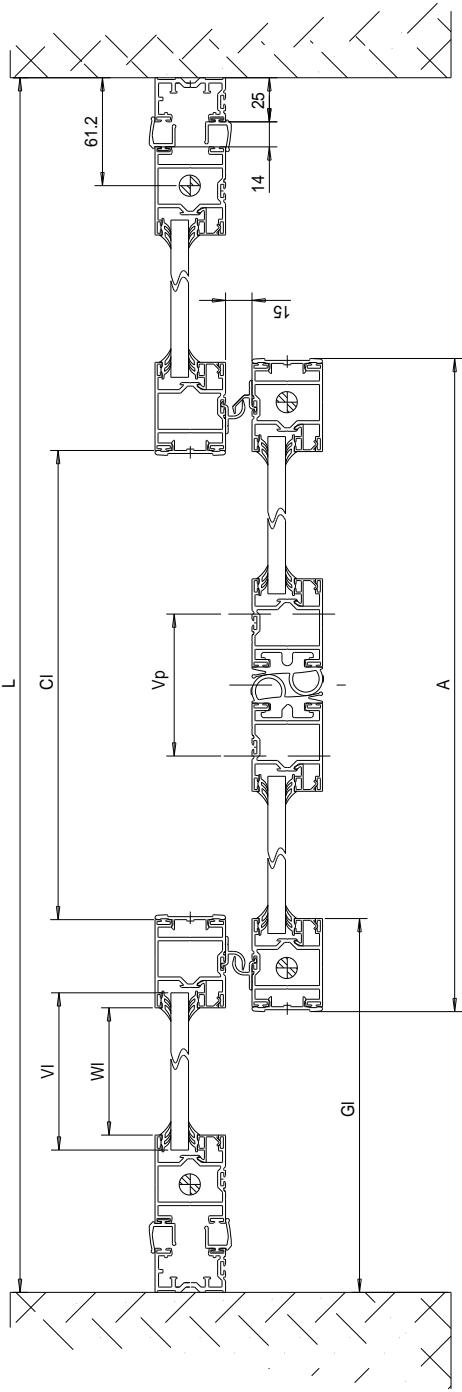

DETERMINAZIONE DELLE ALTEZZE
H=ALTEZZA DEL VANO VERTICALE
Y=H+18 (allineamento trave automazione)
M=H (altezza ante america 001MLAL262x) C-H (alte alde bards infinir, inersi)
C=H (altezza del bolto rife)
Vh = H-155 (altezza del vetro).
Fh-H-150 (lunghezza fermave
DETERMINAZIONE DELLE LARGEZZE 1 ANTA MOBILE
L= LARGHEZZA DEL VANO ORIZZONTALE
WI=L-88 (traversi 001MAL226; 001MAL227; 001MAM613)
VI=L-71 (larghezza vetro)
FHL-88 (lunghezza fermavetro onzontali)
GHL-8 (lunghezza guadida scoramento 001MAM699)
SPE-2 (largezedged guide of 60mm H500) A=+30 (largehezza deli anta con 001MAL224+001MAL230) A+Vp+90=T (lunghezza deli trave automazione)
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| 908 | 456 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 | |
| MATERIALI | ANTE MOBILI | . | . | 2 | H | . | . | . | . | . | 1 | H | 2 | H-155 | 1 | H | 1 | H | . | . | . | . | ||
| ANTE MOBILI | TENUTA DI CHISURA | . | . | 1 | L-88 | 1 | L-88 | . | . | . | . | . | 2 | L-88 | . | . | . | . | 1 | L-88 | 1 | . | ||
| 1 | H+18 | 1 | H+18 | . | . | . | . | . | 1 | H+18 | . | . | . | . | 1 | H+18 | . | . | . | . | ||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||
SERIE40
SERIE40
DIMENSIONAMENTI
SISTEMA 1 ANTA MOBILE SENZA ANTE FISSE CON BATTUTA DI CHIUSURA
COPRIPROFILE 001LD00
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICALE
Y=H+44 (allineamento trave automaz
M=H+26,5 (altezza anta mobile 001MAL226x
C=H (altezza del bordo infe)
Vh=H-128 (altezza del vetro)

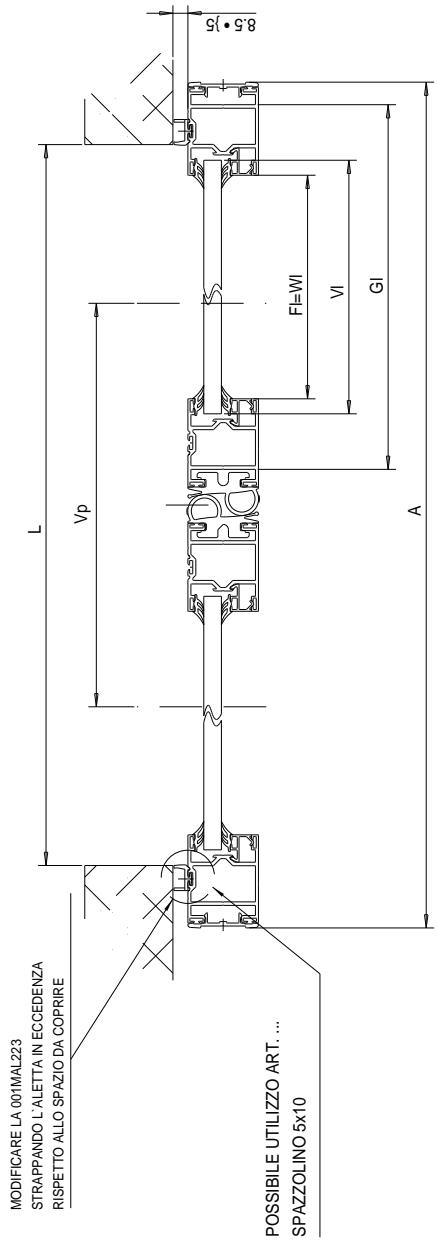

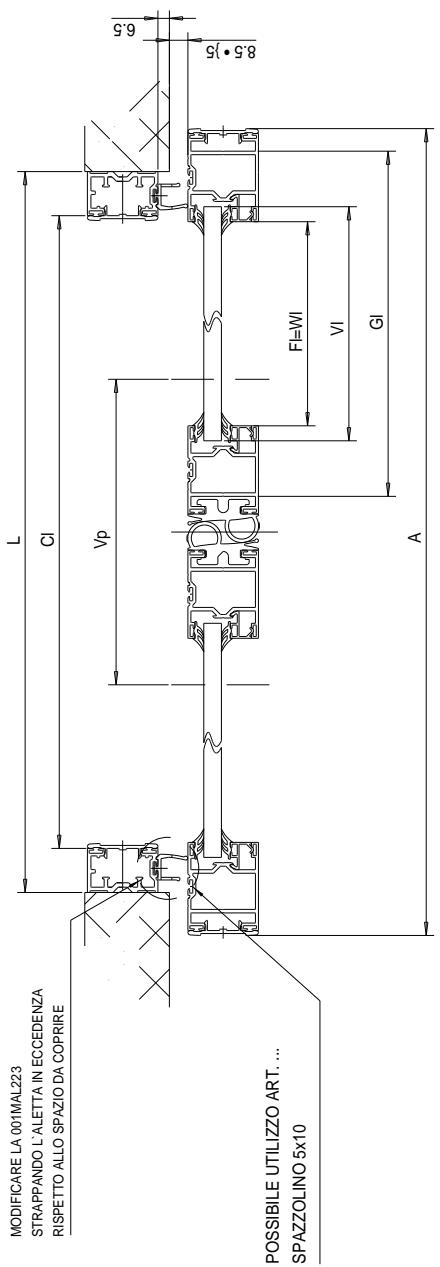

DETERMINAZIONE DELLE LARGHEZZE 1 ANTA MOBILE
L= LARGHEZZA DEL VANO ORIZONTALE
WI=L-88 (traversi 001MAL226; 001MAL227; 001MAM613)
VI=L-71 (larghezza veto)
Fi-L-88 (lunghezza fermavetro orizzontali)
GIL-8 (lungnezza guida di scoramento 001MA699) A.28 (flare e rile di fico: 001MA124-001MA124-003)
A = L + 30 .Harghenna dell ahi con 100/MLA2z+400 + A+Vp+90= T (lunghezza della trave automazione)
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||||||||||
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 | |||||||||||
| MATERIALI | 908 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM6613 | Q | 001MAM699 | ||||||||
| ANTE MOBILI | . | 2 | H+26,5 | . | . | . | . | . | . | . | 1 | H+26,5 | 2 | H-128 | 1 | H+26,5 | 1 | H+26,5 | . | . | . | . | . | . | . | . | . | . | ||||
| ANTE MOBILI | . | 1 | L-88 | 1 | L-88 | . | . | . | . | . | . | . | 2 | L-88 | . | . | . | . | 1 | L-88 | 1 | L-8 | . | . | . | . | . | . | ||||
| TENUTA DI CHISURA | 1 | H+44 | 1 | H+44 | . | . | . | . | . | . | . | 1 | H+44 | . | . | . | . | 1 | H+44 | . | . | . | . | . | . | . | . | . | ||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| . | . | . | . | . | . | . | . | . | . . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . . | . | . | . | . | . | . | . | |||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||||
SERIE40

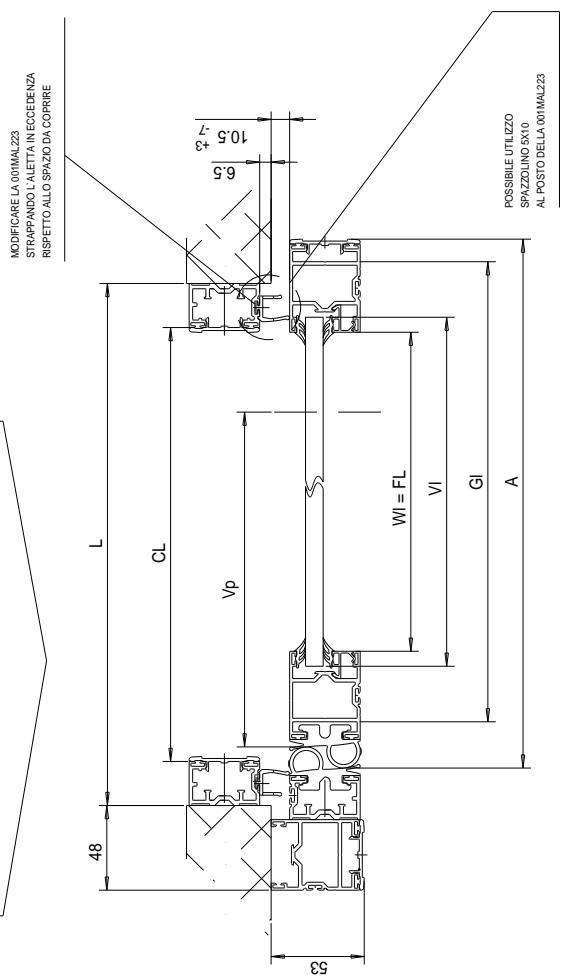

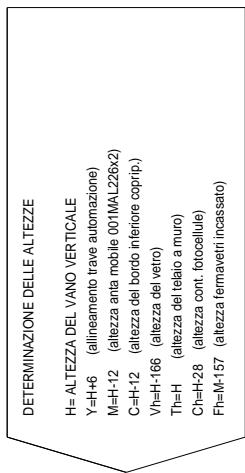

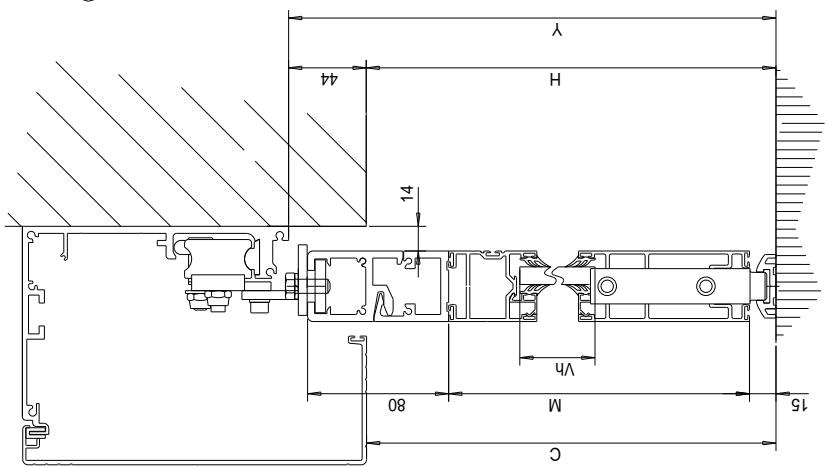

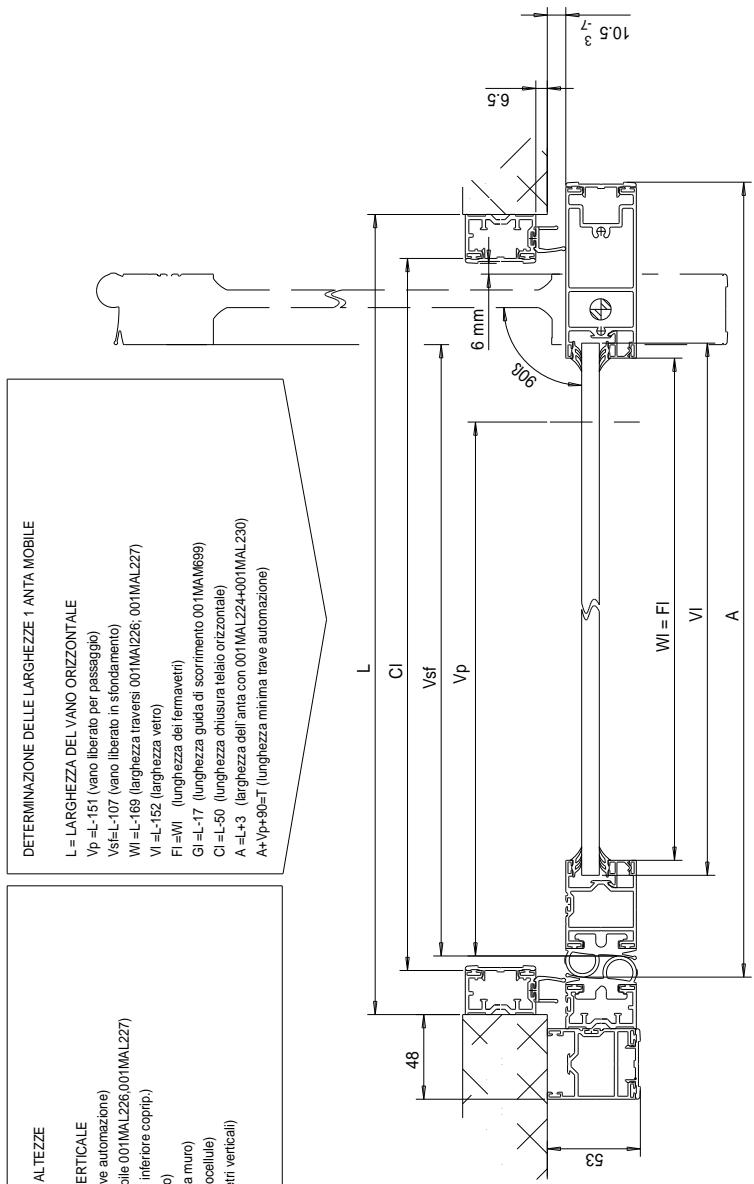

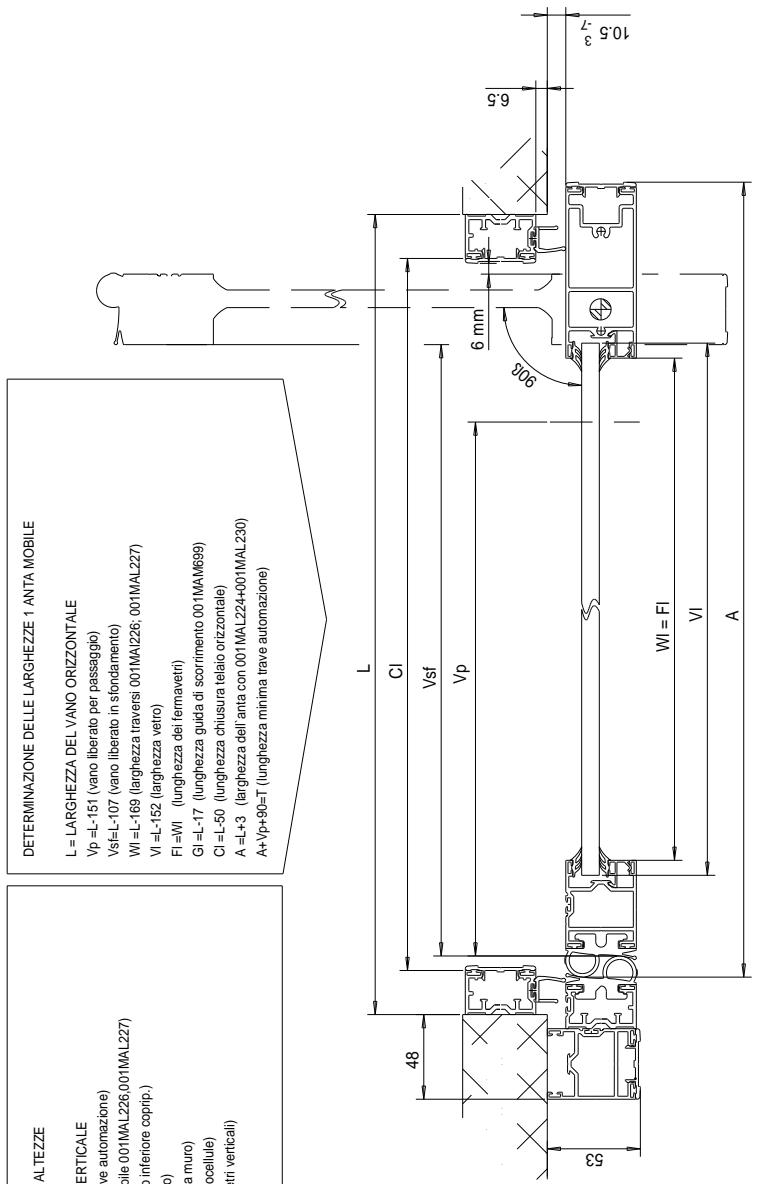

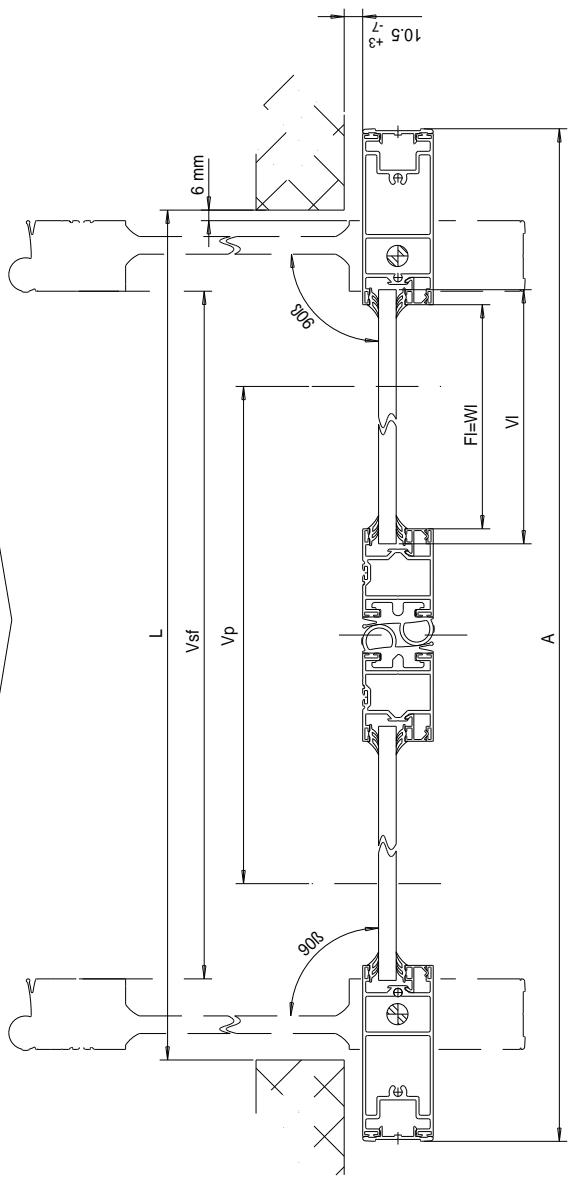

DETERMINAZIONE DELLE LARGHEZZE 1 ANTA MOBILE
H= ALTEZZA DEL VANO VERTICALE
M=H-12 (altezza anta mobile 001MAL226x2)
C=H-12 (altezza del bordo inferiore coprip.)
Vh=H-166 (altezza del vetro)
Th=H (altezza del tetlio a muro) Ch.Lu 28 (alt-ort, feto cella)
Ch=128 (altezza coni: fiscoclini)
Hf=Vh (altezza fermavetti incassato)
| ACCESSORI VARI | COD. | Q | DIM. |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . |
| BULLONERIA ANTE | 001MAMF01 | 1 | . |
| SQUADRETTA | 001MAMF02 | 2 | . |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . |
| ACCESsORI ANTE MOBILI | 001MAM003 | 1 | . |
| DIMENSIONE VETRO | ① | 1 | H-166xL-99 |
| LUNG, GUARNIZIONE VETRO | ① | 1 | (H+L-250)x4 |
| ①Vetro Kg/mq Guarnizioni | |||
| 15mm 37.5 009P3+sigillante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| MATERIALI | 908 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 |
| ANTA MOBILE | □ | . | . | 2 | H-12 | . | . | . | . | . | . | . | 1 | H-12 | 2 | H-166 | . | . | 1 | H-12 | . | . | . | |
| ANTA MOBILE | □ | . | . | 1 | L-115 | 1 | L-115 | . | . | . | . | . | . | . | 2 | L-115 | . | . | . | . | 1 | L-115 | 1 | L-36 |
| ANTA FISSA | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| ANTA FISSA | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| TELAIO | □ | 2 | H | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | 1 | L | . | . | . | . | . | . | |
| TELAIO | □ | 1 | L | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | 2 | H | . | . | . | . | . | . | |
| BATTUTA | □ | 1 | H+6 | 1 | H+6 | . | . | . | . | . | . | 1 | H+6 | . | . | 1 | H+6 | 1 | H+6 | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
DETERMINAZIONE DELLE LARGHEZZE 1 ANTA MOBILE
H= ALTEZZA DEL VANO VERTICALE
M=H-2 (altezza anta mobile 001MAL226x2)
C=H-28 (altezza del bordo inferiore coprip.)
VH=H-T56 (altezza del vetro)
TH-H (altezza del telo, a muro).
Ch=H-28 (altezza cont. fotocellulie)
Fh = Vh (altezza fermavetri incassato)
| ACCESSORI VARI | COD. | Q | DIM. |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . |
| BULLONERIA ANTE | 001MAMF01 | 1 | . |
| SQUADRETTA | 001MAMF02 | 2 | . |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . |
| ACCESsORI ANTE MOBILI | 001MAM003 | 1 | . |
| DIMENSIONE VETRO | ① | 1 | H-156xL-99 |
| LUNG.H.GUARNIZIONE VETRO | ① | 1 | (H+L-250)x4 |
| ①Vetro Kg/mq Guarnizioni | |||
| 15mm 37.5 009P3+sigillante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| MATERIALI | 908 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 |
| ANTA MOBILE | □ | . | . | 2 | H-2 | . | . | . | . | . | . | . | 1 | H-2 | 2 | H-166 | . | . | 1 | H-2 | . | . | . | |
| ANTA MOBILE | □ | . | . | 1 | L-115 | 1 | L-115 | . | . | . | . | . | . | . | 2 | L-115 | . | . | . | 1 | L-115 | 1 | L-36 | |
| ANTA FISSA | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| ANTA FISSA | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| TELAIO | □ | 2 | H | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | 1 | L | . | . | . | . | . | . | |
| TELAIO | □ | 1 | L | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | 2 | H | . | . | . | . | . | . | |
| BATTUTA | □ | 1 | H+16 | 1 | H+16 | . | . | . | . | . | . | 1 | H+16 | . | . | 1 | H+16 | 1 | H+16 | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICALE
1=140 (annellmeioave automazione) M-H-12 (altezza ante mobile 001MAL226x2
F=H-30 (altezza ante fisse)
C=H-12 (altezza del bordo inferiore coprip.)
VH=H-166 (altezza del vetro)
TH=H (altezza del tetra a muro)
Ch=H 28 (altzo37 cont. frotocelluole)
S1-125 (alzata cometefccto)
Fh=Vh altezza fermavetri incassato)
| DISTINTA DI TAGLIO |
| MATERIALI |
| ANTA MOBILE |
| ANTA MOBILE |
| ANTA FISSA |
| ANTA FISSA |
| TELAIO |
| TELAIO |
| BATTUTA |
| . |
| VARIE |
ATTENZIONE: LA LUNGHEZZA DELLAA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO
| ACCESSORI VARI | COD. | Q | DIM. | |
| STAFFA PER ANTE FISSE | 001MAF002 | 2 | . | |
| ANCORAGGIO FISSE | 001MAF003 | 1 | . | |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . | |
| BULLONERIA ANTE | 001MAMF01 | 2 | . | |
| SQUADRETTA | 001MAMF02 | 4 | . | |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . | |
| ACCESsORI ANTE MOBILI | 001MAM003 | 1 | . | |
| DIMENSIONE VETRO | ① | 2 | H-166xL/2-92 | |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/2-250)x8 | |
| ① | Vetro | Kg/mq | Guarnizioni | |
| 15mm | 37.5 | 009P3+sigillante | ||
| 14mm | 35 | 009P3x2 | ||
| 12mm | 30 | 009P4x2 | ||
| 10mm | 25 | 009P5x2 | ||
| 8mm | 20 | 009P5+P6 | ||
| 6mm | 15 | 001P6x2 | ||
| 4mm | 10 | 001P7x2 | ||
| MATERIALI | 906 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 |
| ANTA MOBILE | □ | . | . | 2 | H-12 | . | . | . | . | . | . | 1 | H-12 | 2 | H-166 | . | . | 1 | H-12 | . | . | . | ||
| ANTA MOBILE | □ | . | . | 1 | L/2-109 | 1 | L/2-109 | . | . | . | . | . | . | 2 | L/2-109 | . | . | . | 1 | L/2-109 | 1 | L/2-109 | ||
| ANTA FISSA | □ | . | . | 2 | H-30 | . | . | . | . | . | . | 1 | H-30 | 2 | H-166 | 1 | H-30 | . | . | . | . | . | ||
| ANTA FISSA | □ | . | . | 1 | L/2-109 | 1 | L/2-109 | 1 | L/2-109 | . | . | . | . | 2 | L/2-109 | . | . | . | . | . | . | . | ||
| TELAO | □ | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 3 | H-25 | . | . | . | . | . | . | |
| TELAO | □ | 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-46 | . | . | 1 | L/2+20 | . | . | . | . | . | . | |
| BATTuta | □ | 1 | H+8 | 1 | H+8 | . | . | . | . | . | . | 1 | H+8 | . | . | . | . | 1 | H+8 | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 2 | L/2-9 | . | . | . | . | . |
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICALE
1-F140 (almeamento trade automa2 M-H-13 (alpaca) auto mobile 001MA
E-H-30 (alteza ante fisce)
C=H-38 (altezza del bordo inferiore o
Vh=H-166 (altezza del vetro)
Th=H (altezza del telaio a muro)
Ch=H-28 (altezza cont. fotocellul)
| DISTINTA DI TAGLIO |
| MATERIALI |
| ANTA MOBILE |
| ANTA MOBILE |
| ANTA FISSA |
| ANTA FISSA |
| TELAIO |
| TELAIO |
| BATTUTA |
| . |
| VARIE |
| STAFFA PER ANTE FISSE | 001MAF002 | 2 | . |
| ANCORAGGIO FISSE | 001MAF003 | 1 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . |
| BULLONERIA ANTE | 001MAMF01 | 2 | . |
| SQUADRETTA | 001MAMF02 | 4 | . |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . |
| ACCESSORI ANTE MOBILI | 001MAM003 | 1 | . |
| DIMENSIONE VETRO | ① | 2 | H-166xL/2-92 |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/2-250)x8 |
| Vetro Kg/mq Guamizioni | |||
| 15mm 37.5 009P3+sigillante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO
| MATERIALI | 906 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 |
| ANTA MOBILE | □ | . | . | 2 | H-12 | . | . | . | . | . | . | 1 | H-12 | 2 | H-166 | . | . | 1 | H-12 | . | . | . | ||
| ANTA MOBILE | □ | . | . | 1 | L/2-109 | 1 | L/2-109 | . | . | . | . | . | . | 2 | L/2-109 | . | . | . | 1 | L/2-109 | 1 | L/2-109 | ||
| ANTA FISSA | □ | . | . | 2 | H-30 | . | . | . | . | . | . | 1 | H-30 | 2 | H-166 | 1 | H-30 | . | . | . | . | . | ||
| ANTA FISSA | □ | . | . | 1 | L/2-109 | 1 | L/2-109 | 1 | L/2-109 | . | . | . | . | 2 | L/2-109 | . | . | . | . | . | . | . | ||
| TELAO | □ | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 3 | H-25 | . | . | . | . | . | . | |
| TELAO | □ | 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-46 | . | . | 1 | L/2+20 | . | . | . | . | . | . | |
| BATTuta | □ | 1 | H+8 | 1 | H+8 | . | . | . | . | . | . | 1 | H+8 | . | . | . | . | 1 | H+8 | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 2 | L/2-9 | . | . | . | . | . |
SERIE40
DIMENSIONAMENTI
SISTEMA 2 ANTE MOBILI SENZA ANTE FISSE
COPRIPROFILE 001LC00
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICALE
Y=H+18 (alignment trave) M-H (alterate onto mobile)
C=H (altezza del bordo infi)
Vh=H-155 (altezza del vetro)
Fh=Vh (altezza fermavetri)

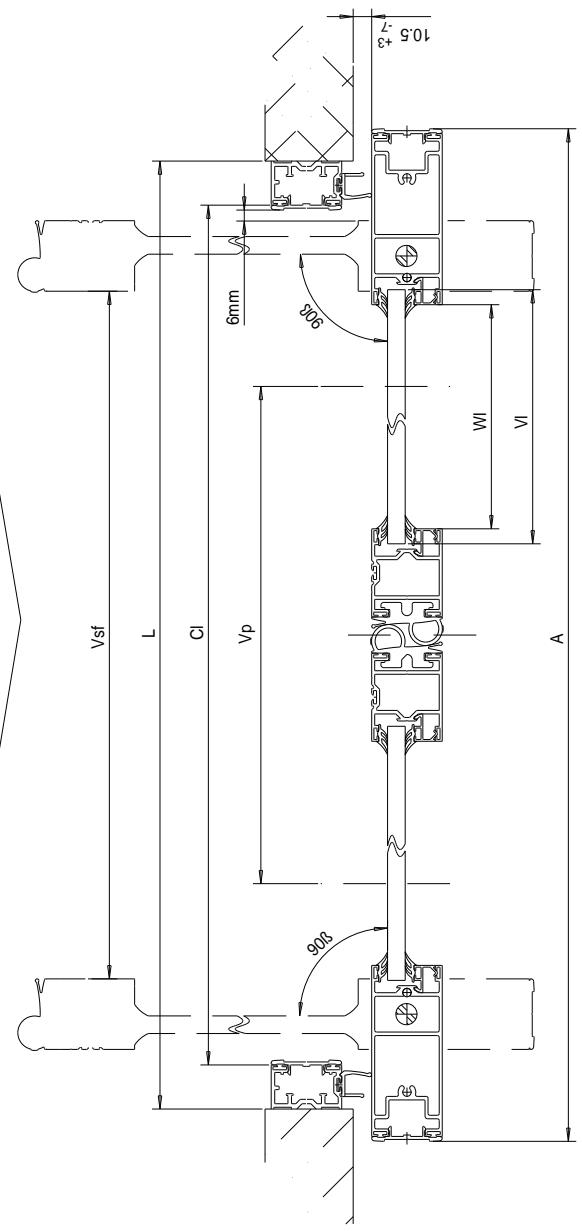

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZZONTALE
VP-L-100 (Vano Iberia per passaggio) Wl=J (2-77 (Largehezza traversi 001MAL 226; 001MAL 227)
VI = L / 2 - 60 (larghezza veto)
Fl=L/2-77 (lunghezza dei fermavetri)
GI = L / 2 + 2 (lunghezza guida di scorrin
A=+71 (largezza dellanta con 00)
A=L+71 (largehezza dell'anta con 001MAL224+001M A+Vp+40 = T (lunghezza minima trave automazione)
TAGLIO
90B 450
1
| ACCESSORI VARI | COD. | Q | DIM. | |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . | |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . | |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . | |
| BULLONERIA ANTE | 001MAMF01 | 2 | . | |
| SQUADRETTA | 001MAMF02 | 4 | . | |
| ANGOLARE TELAIO | 001MAMF03 | 0 | . | |
| ACCESSORI ANTE MOBILI | 001MAM003 | 2 | . | |
| DIMENSIONE VETRO | ① | 2 | H-155xL/2-60 | |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/2-250)x8 | |
| ① | Vetro | Kg/mq | Guarnizioni | |
| 15mm | 37.5 | 009P3+sigillante | ||
| 14mm | 35 | 009P3x2 | ||
| 12mm | 30 | 009P4x2 | ||
| 10mm | 25 | 009P5x2 | ||
| 8mm | 20 | 009P5+P6 | ||
| 6mm | 15 | 001P6x2 | ||
| 4mm | 10 | 001P7x2 | ||
| MATERIALI | 90B 45B | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 |
| ANTA MOBILE | □ | . | . | 4 | H | . | . | . | . | . | . | 2 | H | 4 | H-155 | 2 | H | 2 | H | . | . | . | |
| ANTA MOBILE | □ | . | . | 2 | L/2-77 | 2 | L/2-77 | . | . | . | . | . | . | 4 | L/2-77 | . | . | . | 2 | L/2-77 | 2 | L/2+2 | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | √ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| · | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
SERIE40
DIMENSIONAMENTI
SERIE40
DIMENSIONAMENTI

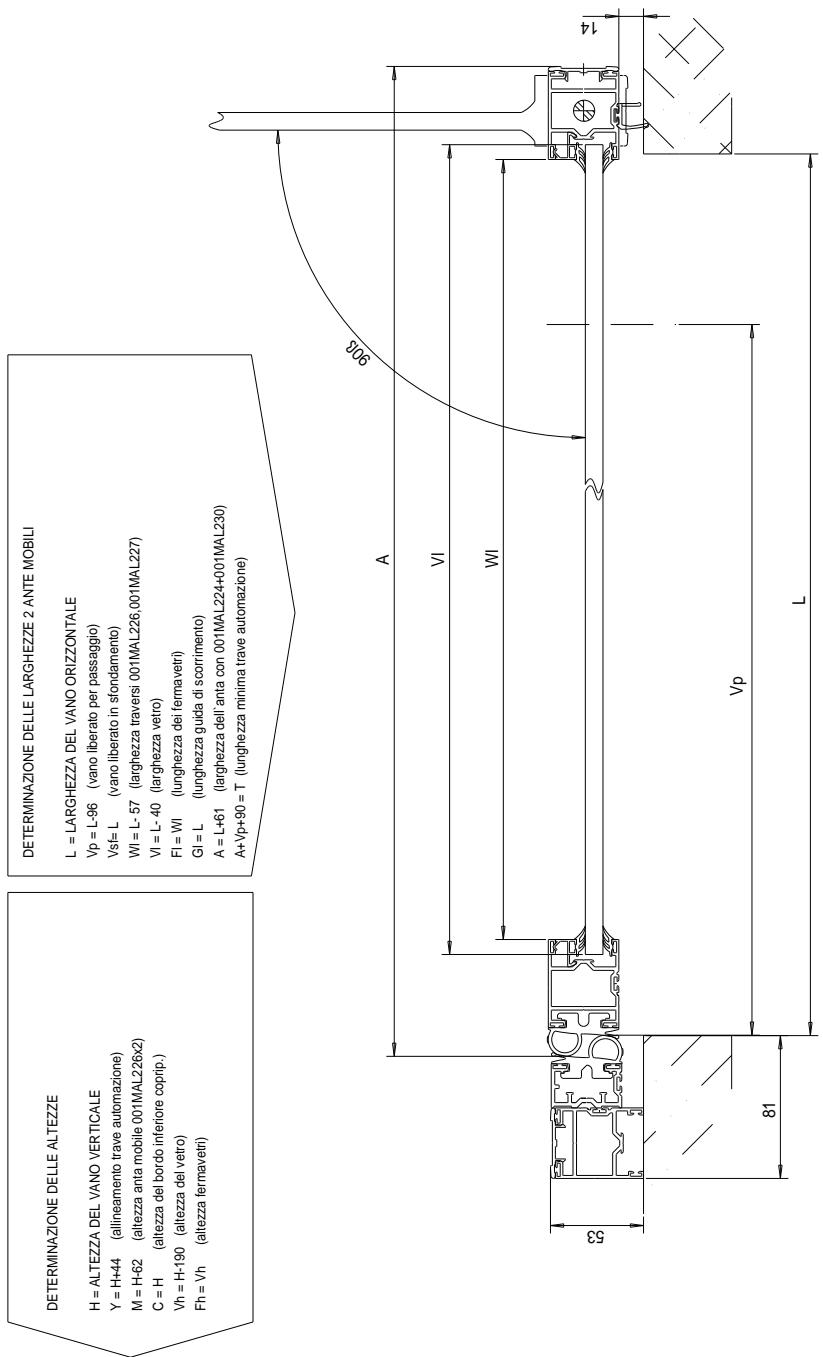

SISTEMA 2 ANTE MOBILI SENZA ANTE FISSE
COPRIPROFILE 001LD00
DETERMINAZIONE DELLE ALTEZZE
H=ALTEZZA DEL VANO VERTICAL
Y=H+44 (allineamento trave
Y=H+44 (allineamento trave automa)
M=H+26.5 (altezza ante mobi C-H: (altare del barchi)
C=H (altezza del borre domi) Vb-H138 (allozza del vetro)
VH-126 (almezzo del Veto)
Fh=Vh (altezza fermavetvi)
M=H+26.5 (altezza ante mobile 001M)
C=H (altezza del bordo inferiore a)
vh=H-128 (alneze del voTre) Eh Vb (olteo formuvi)

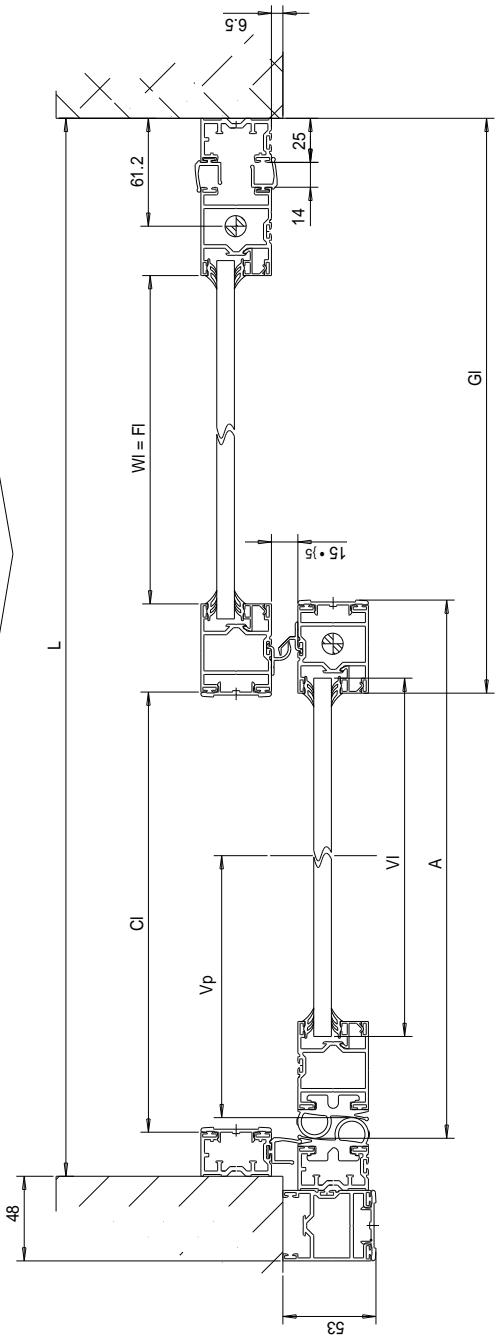

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZONTALE
VP-L-100 (Vanda libera per passagggo) Wl=J (2-77 (Largehezza traversi 001MAL 226; 001MAL 227)
VI=L/2-60(largehezza vetro)
FI=L/2-77 (lunghezza dei fermavetri)
GI=L/2+2 (lunghezza guida di scorrimento)
H= ALTEZZA DEL VANO VERTICALE
SERIE40
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 | |
| MATERIALI | 908 | 458 | ||||||||||||||||||||||
| ANTA MOBILE | 4 | H+26,5 | 2 | H+26,5 | 4 | H-128 | 2 | H+26,5 | 2 | H+26,5 | ||||||||||||||
| ANTA MOBILE | 2 | L/2-77 | 2 | L/2-77 | 4 | L/2-77 | 2 | L/2-77 | 2 | L/2+2 | ||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
| . | ||||||||||||||||||||||||
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICALE Y = H + 6 (aliquotations trace automata).
14-H0 (immediate trade automation)
M-H-12 (altezza ante mobile 001MAL226x2)
C=H-12 (altezza del bordo inferiore coprip.)
Vh=H-166 (altezza del vetro)
Tchun (altezza del vetro)
Ch = H (altezza del biliano a muro) Ch = H - 28 (altezza cont. fotocellula)

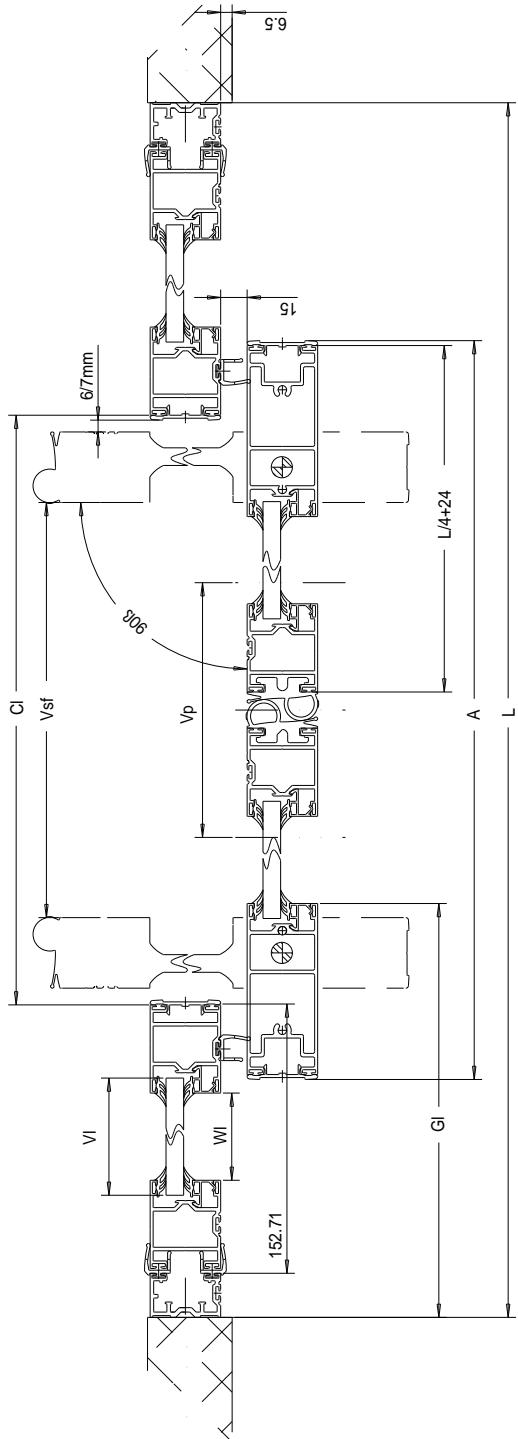

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZZONALE
Vc= 0.25 (vse liberto ovoe)
VpL=235 (Vano liberto per passaggio) Wl=1.2-8.88 (larghezza traversi 001MAL226:001MAL227)
VI=L/2-72 (largehezza vetro)
FI=L/2-88 (lunghezza dei fermavetri)
GI=1/2-8 (lunghedza guidocurso imitio 001MAM699) CL=50 (lunghedza guidocurso telis superiore)
C1=80 (lungneca2a chidrosa tetelo superopoe) A+=50 (larghezza dell'antoc op. 001MA24+001M
A=100 Vp=40 = T (lunghezza minima varte automazione)
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 908 | 456 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAL613 | Q | 001MAM699 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MATERIALI | 908 | 456 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ANTA MOBILE | . | . | 4 | H-12 | . | . | . | . | . | . | . | . | 2 | H-12 | 4 | H-166 | . | . | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ACCESSORI VARI | COD. | Q | DIM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ANTA MOBILE | . | . | 2 | L/2-88 | 2 | L/2-88 | . | . | . | . | . | . | . | . | 4 | L/2-88 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | STAFFA PER ANTE FISSE | 001MAF002 | 0 | . | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | SETTORE COPERTURA SAS | 001MAM002 | 0 | . | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

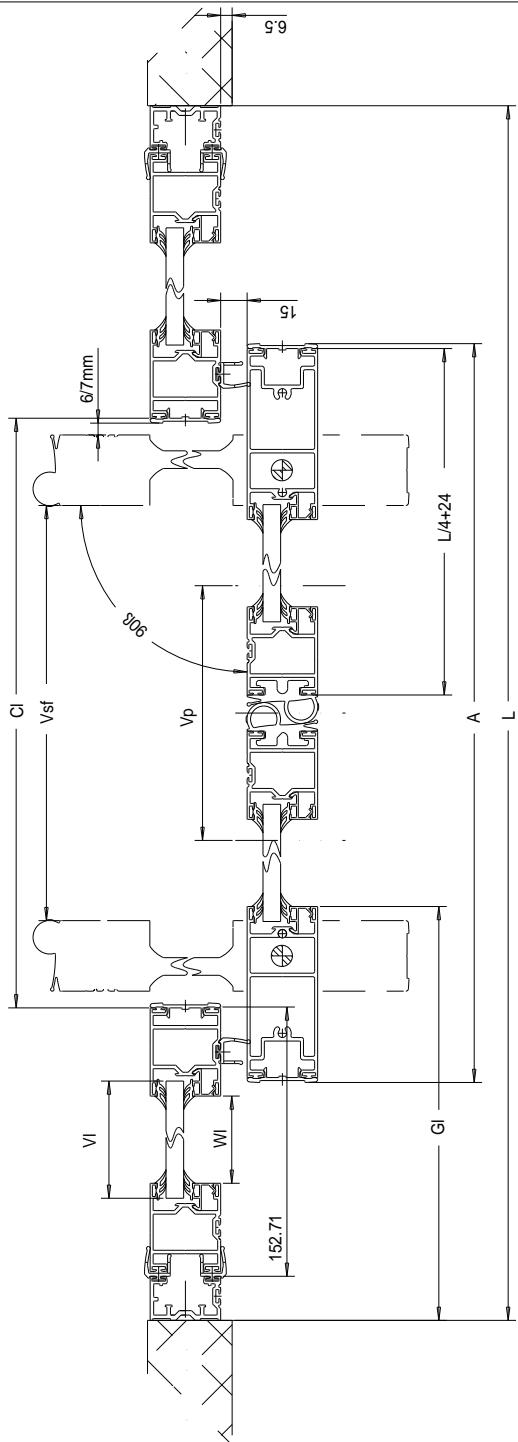

DETERMINAZIONE DELLE ALTEZZE
H+=ALTEZZA DEL VANO VERTICALe=H+16. (allineamento trave automo zinone)
14-14-10 (announcements have automation) M-H-2 (altezza ante mobile 001MAL226x2)
C=H-28 (altezza del bordo inferiore coprip.)
Vh=H-156 (altezza del vetro)
Tchil (tendente di tatiche ovoi)
H = H (atezza del tetelo a muro)
Ch-H-28 (alataza cont. fotocellula)

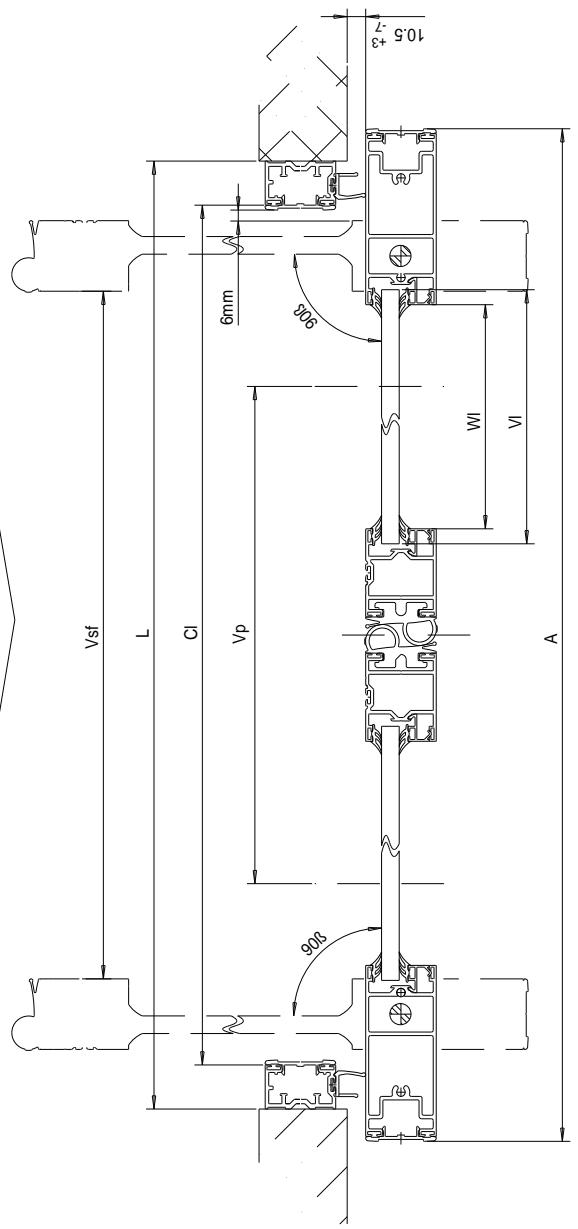

DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGEZZA DEL VANO ORIZONTALE Vo.1025 (one thumb on top).
VpL=2.35 (vano libero per passaggio) Wl=1.2-88 (larghezza traversi 001MAL226:001MAL227)
VI=1/2-72 (largezebra veto)
FI = L / 2 - 88 (lunghezza dei fermavetri)
GI=L/2-8 (lunghezza guida scorrimento 001MA
CI=5-LO (lungezechia buscaltra tetelo A:1-50, b:100)
A=+50+naighezza dell'anti con 001MALZZ4+001M A+Vp40-A (lunghezza minima varrste automazione).

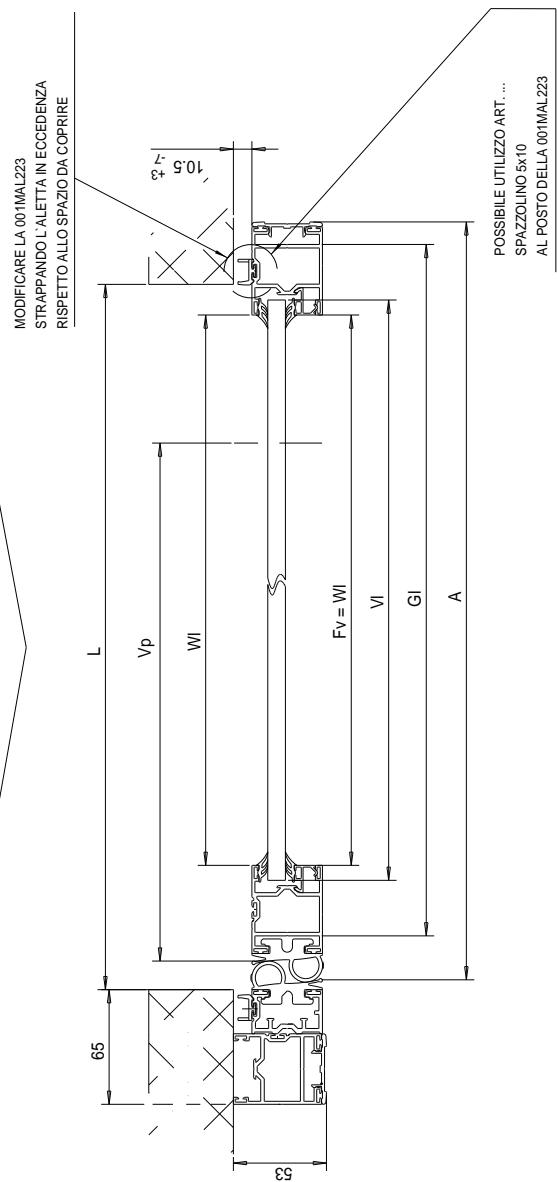

MODIFICARE LA 001MAL223
STRAPPANDO L'ALETTA IN ECCEDENZA
RISPETTO ALLO SPAZIO DA COPIIRE
POSSIBLE UTILIZZO ART....
SPAZZOLINO 5x10
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 | |
| MATERIALI | 908 | 458 | ||||||||||||||||||||||
| ANTA MOBILE | . | 4 | H-2 | . | . | . | . | . | . | 2 | H-2 | 4 | H-156 | . | . | 2 | H | . | . | . | . | |||
| ANTA MOBILE | . | . | 2 | L/2-88 | 2 | L/2-88 | . | . | . | . | . | 4 | L/2-88 | . | . | . | . | 2 | L/2-88 | 2 | L/2-8 | |||
| TELAIO | 2 | H | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | . | . | . | . | . | . | . | |||
| TELAIO | 1 | L | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | . | . | . | . | . | . | . | |||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | 2 | H | . | . | . | . | . | . | |||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L | . | . | . | . | . | . | |||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
SERIE40
DIMENSIONAMENTI
SISTEMA 2 ANTE MOBILI E FISSE
COPRIPROFILE 001LC00
DETERMINAZIONE DELLE ALTEZZE
H = ALTEZZA DEL VANO VERTICALE
Y=H+6 (allineamento trave autom
M-H-12 (altezza anta mobile U01F) E-H-30 (altarezzo opto fisi)
C-H10 (altezza del hordo inferiore coprin.)
Vh=H-166 (altezza del vetro)
Th=H (altezza del teliao a muro)
Ch=H-28 (altezza cont. fotocellulule)
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 | |
| MATERIALI | 908 | 450 | ||||||||||||||||||||||
| ANTE MOBILI | . | . | 4 | H-12 | . | . | . | . | . | . | 2 | H-12 | 4 | H-166 | . | . | 2 | H-12 | . | . | . | . | ||
| ANTE MOBILI | . | . | 2 | L/4-95 | 2 | L/4-95 | . | . | . | . | . | 4 | L/4-95 | . | . | . | . | 2 | L/4-95 | 2 | L/4-18 | |||
| ANTE FISSE | . | . | 4 | H-30 | . | . | . | . | . | 2 | H-30 | 4 | H-166 | 2 | H-30 | . | . | . | . | . | . | |||
| ANTE FISSE | . | . | 2 | L/4-95 | 2 | L/4-95 | 2 | L/4-95 | . | . | . | 4 | L/4-95 | . | . | . | . | . | . | . | . | |||
| TELAIO | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-65 | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | H-25 | . | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | L/4+4 | . | . | . | . | . | . | ||
SERIE40
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICAL
T-146 (annellamente:trovamc2 M-H-12 (altezza ante mobile,001MA
F-H-12 (altezza e sileste o tive) F-H-30 (altezza ante fisse)
C=H-38 (altezza del bordo inferiore o
VH=H-166 (altezza del vetro)
H=H (altezza del tesso a unico) CH=b-28 (altezza cont. fotocelle)
Fh=Vh (altezza fermavetri incassato
| DISTINTA DI TAGLIO |
| MATERIALI |
| ANTE MOBILI |
| ANTE MOBILI |
| ANTE FISSE |
| ANTE FISSE |
| TELAIO |
| TELAIO |
| VARIE |
| VARIE |
| VARIE |
| STAFFA PER ANTE FISSE | 001MAF002 | 4 | . |
| ANCORAGGIO FISSE | 001MAF003 | 2 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . |
| BULLONERIA ANTE | 001MAMF01 | 4 | . |
| SQUADRETTA | 001MAMF02 | 8 | . |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . |
| ACCESSORI ANTE MOBILI | 001MAM003 | 2 | . |
| DIMENSIONE VETRO | ① | 4 | H-166xL/4-78 |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/4-250)x16 |
| Vetro Kg/mq Guamizioni | |||
| 15mm 37.5 009P3+sigillante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA
| SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO | |||||||||||||||||||||
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | 001MAM613 | Q | 001MAM699 |
| . | . | 4 | H-12 | . | . | . | . | . | . | 2 | H-12 | 4 | H-166 | . | . | 2 | H-12 | . | . | . | |
| . | . | 2 | L/4-95 | 2 | L/4-95 | . | . | . | . | . | . | 4 | L/4-95 | . | . | . | 2 | L/4-95 | 2 | L/4-18 | |
| . | . | 4 | H-30 | . | . | . | . | . | . | 2 | H-30 | 4 | H-166 | 2 | H-30 | . | . | . | . | . | |
| . | . | 2 | L/4-95 | 2 | L/4-95 | 2 | L/4-95 | . | . | . | . | 4 | L/4-95 | . | . | . | . | . | . | . | |
| 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-65 | . | . | . | . | . | . | . | . | ||
| . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | H-25 | . | . | . | . | . | ||
| . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | ||
| . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | L/4+4 | . | . | . | . | . | ||
SERIE40
DIMENSIONAMENTI
SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/6130 ANTIPANICO A SFONDAMENTO INTEGRALE (1 caso)
COPRIPROFILE001LC00
DETERMINAZIONE DELLE ALTEZZE
H = ALTEZZA DEL VANO VERTICALE
Y=H+6 (alineamento trave automazione)
M-H-99 (altezza ante monte 001MAL226x2) F-153 (altezza ante monte 001MAL226x2)
F-H-52 (altezza anta fissa) C-H-12 (altezza del bardo inferiore coprio)
CIP-12 (altezza del bolo imero cheppi)
VH=H-228 (altezza del vetro)
Th=H (altezza del telao a muro)
Ch=H-52 (altezza cont. fotocellule)
Fh = H - 228 (altezza fermavetri incassato)
SERIE40
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||||||||||||
| Q. | 001MAL225 | Q. | 001MAL226 | Q. | 001MAL227 | Q. | 001MAL228 | Q. | 001MAL229 | Q. | 001MAL230 | Q. | 001MAL231 | Q. | 001MAL223 | Q. | 001MAL224 | Q. | . | Q. | . | . | . | . | . | . | . | . | . | . | ||||
| MATERIALI | 906. | 458. | ||||||||||||||||||||||||||||||||
| ANTA MOBILE | . | 2 | H-99 | . | . | . | . | . | 1 | H-99 | 1 | H-99 | 2 | H-228 | . | . | 1 | H-99 | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| ANTA FISSA | . | 2 | H-52 | . | . | . | . | . | 1 | H-52 | 1 | H-52 | 2 | H-228 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| ANTE MOBILI / FISSE | . | 1 | L/2-118 | 3 | L/2-118 | . | . | . | . | . | . | . | 4 | L/2-118 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| TELAIO | 2 | H | . | . | . | . | . | . | . | . | 1 | H-28 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| TELAIO | 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-47 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| BATTUTA | 1 | H+6 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | H+6 | . | . | . | . | . | . | . | . | . | . | . | ||||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 3 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 2 | L/2-35 | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | . | . | . | . | . | . | . | . | ||||
SERIE40
DIMENSIONAMENTI
SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/6130 ANTIPANICO A SFONDAMENTO INTEGRALE (1 caso)
COPRIPROFILE 001LD00
DETERMINAZIONE DELLE ALTEZZI
H= ALTEZZA DEL VANO VERTICALE
Y=H+6 (allineamento trave automazione)
M-H-99 (altezza anta mobile 001MAL226x2
F-H-52 (altezza anta fissa) C.L-38 (chore del bardo ininteriore epiroi)
CSPH-38 (altezza del bolo inerfore copip.)
VH=H-228. (altezza del vetro)
H: = (altezza del telao a muro)
Ch = H - 52 (altezza cont. fotocellule)
Fh = H - 228 (altezza fermavetri incassato)
DETERMINAZIONE DELLE LARGEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZONTALE
Vp=L/2-155 (vano liberato per passaggio)
WI=L/2-118 (larghezza traversi 001MAL226; 001MAL227)
VI=2.100 (largeveto zero)
FELD 2+18 (lungenzea den hemicniv) GHL-2+20 (lunopehazia guida scoriprimer
CI=1/L-47 (lunghezza chius
A=L/2+1 (larghezza dell'anta con 00)
T=L（lunghezza trave consigliata）
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | . | Q | . | |||
| MATERIALI | 908 | 456 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | . | Q | . |
SERIE40
DIMENSIONAMENTI
SISTEMA 1 ANTA MOBILE E FISSA CON MI6030/6130 ANTIPANICO A SFONDAMENTO INTEGRALE (2 caso)
COPRIPROFILE 001LC00
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICAL
Y=H+6 (ailineamento trave automazione)
M=H-99 (altezza anta mobile U01MAL226x2) F=1.50 (bitarafine)
VH=H-228 (altezza del vetro)
Th=H (altezza del telaio a muro)
Ch = H - 52 (altezza cont. fotocellule)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZZONTALE
Vp=L/2-151 (vano liberato per passaggio)
Wi=L/2-114 (larghezza traversi 001MAL226; 001MAL227)
Vl=L/2-97 (larghezza vetro)
PI=WI (length22a der flemavetin)
CL=CL36 (lunghazoe guide specimens 004MAM609)
CI=1/2-52 (Langhezza chiusura telajoo superiore)
A=L/2+5(larghezza dell'anta con 001MAL224+001MAL
A + VP + 100 = T (lungezza minima trave autor T=+50 (lunghezza trave consigilata )
SERIE40
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO | ||||||||||||||||||||||||
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | . | Q | . | |
| MATERIALI | 908 | 458 | ||||||||||||||||||||||
| ANTA MOBILE | . | 2 | H-99 | . | . | . | . | 1 | H-99 | 1 | H-99 | 2 | H-228 | . | . | 1 | H-99 | . | . | . | . | |||
| ANTA FISSA | . | 2 | H-52 | . | . | . | . | 1 | H-52 | 1 | H-52 | 2 | H-228 | . | . | . | . | . | . | . | . | |||
| ANTE MOBILI / FISSSE | . | 1 | L/2-114 | 3 | L/2-114 | . | . | . | . | . | . | 4 | L/2-114 | . | . | . | . | . | . | . | . | |||
| TELAIO | 2 | H | . | . | . | . | . | . | . | 1 | H-28 | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | 1 | L | . | . | . | . | . | . | . | 1 | L/2-51 | . | . | . | . | . | . | . | . | . | . | . | ||
| BATTUTA | 1 | H+6 | 1 | H+6 | . | . | . | . | . | 1 | H+6 | . | . | . | . | 1 | H+6 | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | 3 | H | . | . | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | 2 | L/2-35 | . | . | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | . | . | ||
| 1 | ||||||||||||||||||||||||
DETERMINAZIONE DELLE ALTEZZE
H= AI TEZZA DEL VANO VERTICAL
Y=H+6 (allineamento trave automazione)
M=H-99 (altezza anta mobile 001MAL226x2)
F-H-52 (altezza aissa) C.U-38 (altare del bardo inferiore capito)
C-H-38 (altezza del bordo inferiore coppi.)
Vb-H-228 (altezza del vetro).
WH=1+226 (altezza del velo)
Th=H (altezza del telajo a muro)
Ch=H-52 (altezza cont. fotocellulle)
Fh = H - 228 (altezza fermavetri incassato)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L-ARCHEZZA DEL VANO ORIZZONTALE
Vp=L/2-151 (vano liberato per passaggio)
WI=L/2-114 (larghezza traversi 001MAL226; 001MAL227)
Vl=L/2-97 (larghezza veto)
FI=WI (lunghezza dei fermavetri)
GI=1/2+26 (lunheggzza gaudio scrimento 001MAM699)
CL=1/2-51 (lunheggzza chisura TLIO superiore)
C1-E2-31 (longhenna chusa tetra sulphone) A-I+2(5, (larghepera dellanta con 001MAI 224+001MAI 23
A+Vp+100 = T (lunghezza minima trave automozione)
T=L+50 （ lunghezza trave consigilata ）
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO | ||||||||||||||||||||||||
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| 908 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | . | Q | . | |
| MATERIALI | ANTA MOBILE | . | . | 2 | H-99 | . | . | . | . | 1 | H-99 | 1 | H-99 | 2 | H-228 | . | . | 1 | H-99 | . | . | . | . | |
| ANTE FISSA | . | . | . | 2 | H-52 | . | . | . | . | 1 | H-52 | 1 | H-52 | 2 | H-228 | . | . | . | . | . | . | . | . | |
| ANTE MOBILI / FISSSE | . | . | . | 1 | L/2-114 | 3 | L/2-114 | . | . | . | . | . | . | 4 | L/2-114 | . | . | . | . | . | . | . | . | |
| TELAIO | . | 2 | H | . | . | . | . | . | . | . | 1 | H-28 | . | . | . | . | . | . | . | . | . | . | . | |
| TELAIO | . | 1 | L | . | . | . | . | . | . | . | 1 | L/2-51 | . | . | . | . | . | . | . | . | . | . | . | |
| BATTUTA | . | 1 | H+6 | 1 | H+6 | . | . | . | . | . | 1 | H+6 | . | . | . | . | 1 | H+6 | . | . | . | . | . | |
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 3 | H | . | . | . | . | . | . | . | |
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 2 | L/2-35 | . | . | . | . | . | . | . | |
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | . | . | |
| 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||
SERIE40
DIMENSIONAMENTI
SISTEMA 2 ANTE MOBILI E FISSE CON MI6040/6140 ANTIPANICO A SFONDAMENTO INTEGRALE
COPRIPROFIL0 001LC00
DETERMINAZIONE DELLE ALTEZZE
H= ALTEZZA DEL VANO VERTICALE
Y=H+6 (allineamento trave automazione)
M=H-99 (altezzanita mobile 001TMALZ26x2)
F=PR-52 (altezzza anta fissa) C=11.10 (altezzda belds infiriori ceneria)
VH-H-228 (altezla del vetro)
Th=H (altezza del telaj o muro)
Ch=H-52 (altezza cont. fotocellule)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZONTALE
Vp=L2-264 (vano liberato per passaggio)
Wl=74-100 (largezza traversi 001MAL226; 001MAL227)
ELL4100 (luphobaro dei forvevati)
GL=1(4+40 (lunghezza guida scrimpato)
Cl=1/2-76 (lunghezza chiusura telaii superiore)
A=L/2+26 (larghezza dell'antca con 001MAL224+001M
A/2+Vp+40 = T (lunghezza minima traT=L ( lunghezza trave consigliata )
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | . | Q | . | |
| MATERIALI | 903 | 458 | ||||||||||||||||||||||
| ANTE MOBILI | □ | . | . | 4 | H-99 | . | . | . | . | . | 2 | H-99 | 2 | H-99 | 4 | H-228 | . | . | 2 | H-99 | . | . | . | . |
| ANTE FISSSE | □ | . | . | 4 | H-52 | . | . | . | . | . | 2 | H-52 | 2 | H-52 | 4 | H-228 | . | . | . | . | . | . | . | . |
| ANTE MOBILI / FISSSE | □ | . | . | 2 | L/4-100 | 6 | L/4-100 | . | . | . | . | . | . | . | 8 | L/4-100 | . | . | . | . | . | . | . | . |
| TELAIO | □ | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
| TELAIO | □ | 1 | L | . | . | . | . | . | . | . | . | . | 1 | L/2-76 | . | . | . | . | . | . | . | . | . | . |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | H | . | . | . | . | . | . | . |
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | L/4+13 | . | . | . | . | . | . | . |
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | . | . |
SERIE40
DIMENSIONAMENTI
SISTEMA 2 ANTE MOBILI FISSE CON MI6040/6140 ANTIPANICO A SFONDAMENTO INTEGRALE
COPRIPROFILE 001LD00
DETERMINAZIONE DELLE ALTEZZI
H= ALTEZZA DEL VANO VERTICALE
Y=H+6 (allineamento trave automazione)
M=PR-99 (atezza anita mobile 001TMALZ26x2)F=LL-53 (t#e##f#i##)
=H-32 (altezza alla fissa) C.10-28 (altere del beldo inferiore oerio)
h=H-228 (altezza del vetro)
Th=H (altezza del telaio a muro)
Ch=H-52 (altezza cont. fotocellule)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
Vp=L/2-264 (vano liberato per passaggio)
WI=L/4-100 (larghezza traversi 001MAL226; 001MAL227)
VI=L/4-83 (larghezza vetro)
CLL:4(40 (tungohara guide,complette)
CL-1 (2-76, (lunghepta chiusura telaii superiore)
A=L/2+26(largezza del)anta con 001MAL224+001M
A / 2 + V + 40 = T (lunghezma minuta tra T = L （ lunghezma trave consigilata
L= LARGHEZZA DEL VANO ORIZZONTALE
L= LARGHEZZA DEL VANO ORIZZONTALE
一
1
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | . | Q | . | |||
| MATERIALI | 906 | 458 | . | . | 4 | H-99 | . | . | . | . | 2 | H-99 | 2 | H-99 | 4 | H-228 | . | . | 2 | H-99 | . | . | . | |
| ANTE MOBILI | . | . | . | 4 | H-52 | . | . | . | . | . | 2 | H-52 | 2 | H-52 | 4 | H-228 | . | . | . | . | . | . | . | |
| ANTE FISSE | . | . | . | 4 | L/4-100 | 6 | L/4-100 | . | . | . | . | . | . | . | 8 | L/4-100 | . | . | . | . | . | . | . | |
| ANTE MOBILI / FISSE | . | . | . | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-76 | . | . | . | . | . | . | . | . | . | ||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | H | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 4 | L/4+13 | . | . | . | . | . | ||
| VARIE | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L/2 | . | . | . | . | . | ||
SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO
SERIE40
DETERMINAZIONE DELLE ALTEZZE
H=ALTEZZA DEL VANO VERTICAL
Y=H+3 (annexeilmentave Automation) M-H-93 (altezzaant mobile.001MAL226x2)
C=H-5 (altezza del bordo inferiore o
F=H-30 (altezza ante fisse)
VHn-H213 (altezza del verto fisso)
Th=H-25 (altezza del telao a muro)
Ch=H-28 (altezza cont. fotocellule)
Fhm=Vhm (altezza fermavetn ata m
| DISTINTA DI TAGLIO | TAGLIO |
| MATERIALI | 908 458 |
| ANTE MOBILI | |
| ANTE MOBILI | |
| ANTE FISSE | |
| ANTE FISSE | |
| TELAIO | |
| TELAIO | |
| . | |
| VARIE | |
| VARIE |
| ACCESSORI VARI | COD. | Q | DIM. |
| STAFFA PER ANTE FISSE | 001MAF002 | 4 | . |
| ANCOARGIO FISSE | 001MAF003 | 2 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 2 | . |
| BULLONERIA ANTE | 001MAMF01 | 4 | . |
| SQUADRETTA | 001MAMF02 | 4 | . |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . |
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . |
| DIMENSIONE VETRI MOBILI | ① | 2 | H-220xL/4-106 |
| DIMENSIONI VETRI FISSI | ① | 2 | H-213xL/4-106 |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/4-250)x16 |
| Vetro Kg/mq Guamizioni | |||
| 15mm 37.5 009P3+sigillante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO |
| MATERIALI | 908.458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | ... | Q | ... |
| ANTE MOBILI | □ | . | . | 2 | H-93 | 2 | H-93 | . | . | . | . | 2 | H-93 | 4 | H-220 | . | . | 2 | H-93 | . | . | . | |
| ANTE MOBILI | □ | . | . | 2 | L/4-123 | 2 | L/4-123 | . | . | . | . | 2 | 80 | 4 | L/4-123 | . | . | . | . | . | . | . | |
| ANTE FISSE | □ | . | . | 4 | H-30 | . | . | . | . | . | . | 2 | H-28 | 4 | H-213 | 2 | H-30 | . | . | . | . | . | |
| ANTE FISSE | □ | . | . | . | . | 4 | L/4-123 | 2 | L/4-123 | . | . | . | . | 4 | L/4-123 | 4 | L/4-20 | . | . | . | . | . | |
| TELAIO | □ | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 4 | H-25 | . | . | . | . | . | |
| TELAIO | □ | 1 | L | . | . | . | . | . | . | . | . | 1 | L/2-10 | . | . | 1 | L/2+53 | . | . | . | . | . | |
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| VARIE | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO
SERIE40
COPRIPROFILE 001LD00
DETERMINAZIONE DELLE ALTEZZE
H=ALTEZZA DEL VANO VERTICAL
Y=H+3 (annexeilmentave Automation) M-H-93 (altezzaant mobile.001MAL226x2)
C=H-38 (altezza del bordo inferiore e
F=FR-30 (altezza altre fisiere) VfH=H13 (altezza deletro fisico)
Vhm=H-220 (altezza del vetro mobile
TH=H-25 (altezza del teliao a muro) CH=CH-20 (altezza e stellato)
SHT1203 (zalzEEcBm:105ca4) Fhm=Vhm (altezza fermavetra anta m)
Fhf = Vhf (altezzafermevetianta fissa)
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLLINEA ALLA STRUTTURA DEL SERRAMENTO | ||||||||||||||||||||||||
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | ... | Q | ... | |
| MATERIALI | 906 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | Q | ... | Q | ... |
SISTEMA 2 ANTE MOBILI CON MI6020/6120 A SFONDAMENTO VERSO L'ESTERNO
PIU' ANTE FISSE
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZONTALE
Vp-L2-200 (nano liberato per passaggio) Vsf-l109 (vano liberato in sfondamento)
WI=L/4-123 (larghezza traversi 001MAL226; 001MAL227)
VI=4/100 (larghezza vetto)
FI=WI (lunghezza dei fermetavetri)
GI=L/4+40 (lunghezza guida scorrimento 001MAM699)
CI=Li2-10 (lingnezzha chuissa tialeio superofo) A:Li2-15 (lachorne dorei core 004MAL 034;004MAL 0320)
A+Vp+20=T (lunhezza minima trave automazione)
T=L（lunghezza trave consigliata）
| PARTICULAR | MATERIAL | SYMBOL | Q | 01ML226 | Q | 01ML227 | Q | 01ML228 | Q | 01ML230 | Q | 01ML231 | Q | 01ML232 | Q | 01ML233 | Q | 01ML234 | Q | 01ML235 | Q | 01ML236 | Q | 01ML237 | Q | 01ML238 | Q | 01ML239 | Q | 01ML240 | Q | 01ML241 | Q | 01ML242 | Q | 01ML243 | Q | 01ML244 | Q | 01ML245 | Q | 01ML246 | Q | 01ML247 | Q | 01ML248 | Q | 01ML249 | Q | 01ML250 | Q | 01ML251 | Q | 01ML252 | Q | 01ML253 | Q | 01ML254 | Q | 01ML255 | Q | 01ML256 | Q | 01ML257 | Q | 01ML258 | Q | 01ML259 | Q | 01ML260 | Q | 01ML261 | Q | 01ML262 | Q | 01ML263 | Q | 01ML264 | Q | 01ML265 | Q | 01ML266 | Q | 01ML267 | Q | 01ML268 | Q | 01ML269 | Q | 01ML270 | Q | 01ML271 | Q | 01ML272 | Q | 01ML273 | Q | 01ML274 | Q | 01ML275 | Q | 01ML276 | Q | 01ML277 | Q | 01ML278 | Q | 01ML279 | Q | 01ML280 | Q | 01ML281 | Q | 01ML282 | Q | 01ML283 | Q | 01ML284 | Q | 01ML285 | Q | 01ML286 | Q | 01ML287 | Q | 01ML288 | Q | 01ML289 | Q | 01ML290 | Q | 01ML291 | Q | 01ML292 | Q | 01ML293 | Q | 01ML294 | Q | 01ML295 | Q | 01ML296 | Q | 01ML297 | Q | 01ML298 | Q | 01ML299 | Q | 01ML300 | Q | 01ML301 | Q | 01ML302 | Q | 01ML303 | Q | 01ML304 | Q | 01ML305 | Q | 01ML306 | Q | 01ML307 | Q | 01ML308 | Q | 01ML309 | Q | 01ML310 | Q | 01ML311 | Q | 01ML312 | Q | 01ML313 | Q | 01ML314 | Q | 01ML315 | Q | 01ML316 | Q | 01ML317 | Q | 01ML318 | Q | 01ML319 | Q | 01ML320 | Q | 01ML321 | Q | 01ML322 | Q | 01ML323 | Q | 01ML324 | Q | 01ML325 | Q | 01ML326 | Q | 01ML327 | Q | 01ML328 | Q | 01ML329 | Q | 01ML330 | Q | 01ML331 | Q | 01ML332 | Q | 01ML333 | Q | 01ML334 | Q | 01ML335 | Q | 01ML336 | Q | 01ML337 | Q | 01ML338 | Q | 01ML339 | Q | 01ML340 | Q | 01ML341 | Q | 01ML342 | Q | 01ML343 | Q | 01ML344 | Q | 01ML345 | Q | 01ML346 | Q | 01ML347 | Q | 01ML348 | Q | 01ML349 | Q | 01ML350 | Q | 01ML351 | Q | 01ML352 | Q | 01ML353 | Q | 01ML354 | Q | 01ML355 | Q | 01ML356 | Q | 01ML357 | Q | 01ML358 | Q | 01ML359 | Q | 01ML360 | Q | 01ML361 | Q | 01ML362 | Q | 01ML363 | Q | 01ML364 | Q | 01ML365 | Q | 01ML366 | Q | 01ML367 | Q | 01ML368 | Q | 01ML369 | Q | 01ML370 | Q | 01ML371 | Q | 01ML372 | Q | 01ML373 | Q | 01ML374 | Q | 01ML375 | Q | 01ML376 | Q | 01ML377 | Q | 01ML378 | Q | 01ML379 | Q | 01ML380 | Q | 01ML381 | Q | 01ML382 | Q | 01ML383 | Q | 01ML384 | Q | 01ML385 | Q | 01ML386 | Q | 01ML387 | Q | 01ML388 | Q | 01ML389 | Q | 01ML390 | Q | 01ML391 | Q | 01ML392 | Q | 01ML393 | Q | 01ML394 | Q | 01ML395 | Q | 01ML396 | Q | 01ML397 | Q | 01ML398 | Q | 01ML399 | Q | 01ML400 | Q | 01ML401 | Q | 01ML402 | Q | 01ML403 | Q | 01ML404 | Q | 01ML405 | Q | 01ML406 | Q | 01ML407 | Q | 01ML408 | Q | 01ML409 | Q | 01ML410 | Q | 01ML411 | Q | 01ML412 | Q | 01ML413 | Q | 01ML414 | Q | 01ML415 | Q | 01ML416 |
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||||||||||||
| 906 | 45# | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL224 | Q | ... | Q | ... | Q | ... | Q | ... | Q | ... | Q | ... | Q | ... | |
| MATERIALI | ||||||||||||||||||||||||||||||||||
| ANTE MOBILI | 1 | H-93 | 1 | H-93 | 1 | H-93 | 2 | H-220 | 1 | H-93 | ||||||||||||||||||||||||
| ANTE MOBILI | 1 | L/2-141 | 1 | L/2-141 | 1 | 80 | 2 | L/2-141 | 1 | H-30 | ||||||||||||||||||||||||
| ANTE FISSSE | 2 | H-30 | 1 | H-28 | 2 | H-213 | 1 | L/2-141 | 1 | H-30 | ||||||||||||||||||||||||
| ANTE FISSSE | 2 | L/2-141 | 1 | L/2-141 | 2 | H-28 | 2 | L/2-141 | 1 | H-28 | ||||||||||||||||||||||||
| TELIAO | 2 | H | 1 | L/2-13 | 1 | L/2-13 | 1 | H-13 | ||||||||||||||||||||||||||
| TELIAO | 1 | L | 1 | H-13 | 1 | H-13 | 1 | L/2-14 | 1 | H-13 | ||||||||||||||||||||||||
| TELIAO BATTUTA | 1 | H+13 | 1 | H+13 | 1 | H+13 | 1 | H+13 | 1 | H+13 | ||||||||||||||||||||||||
| VARIE | 1 | H | ||||||||||||||||||||||||||||||||
| VARIE | 1 | L/2+35 | 1 | L/2+35 | 1 | L/2+35 | 1 | L/2+35 | 1 | L/2+35 | 1 | L/2+35 | 1 | H+L+4-250)x16 | ||||||||||||||||||||
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLLINEA ALLA STRUTTURA DEL SERRAMENTO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MATERIALI | 905 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL233 | Q | 001MAL234 | Q | 001MAL235 | Q | 001MAL236 | Q | 001MAL237 | Q | 001MAL238 | Q | 001MAL239 | Q | 001MAL240 | Q | 001MAL241 | Q | 001MAL242 | Q | 001MAL243 | Q | 001MAL244 | Q | 001MAL245 | Q | 001MAL246 | Q | 001MAL247 | Q | 001MAL248 | Q | 001MAL249 | Q | 001MAL250 | Q | 001MAL251 | Q | 001MAL252 | Q | 001MAL253 | Q | 001MAL254 | Q | 001MAL255 | Q | 001MAL256 | Q | 001MAL257 | Q | 001MAL258 | Q | 001MAL259 | Q | 001MAL260 | Q | 001MAL261 | Q | 001MAL262 | Q | 001MAL263 | Q | 001MAL264 | Q | 001MAL265 | Q | 001MAL266 | Q | 001MAL267 | Q | 001MAL268 | Q | 001MAL269 | Q | 001MAL270 | Q | 001MAL271 | Q | 001MAL272 | Q | 001MAL273 | Q | 001MAL274 | Q | 001MAL275 | Q | 001MAL276 | Q | 001MAL277 | Q | 001MAL278 | Q | 001MAL279 | Q | 001MAL280 | Q | 001MAL281 | Q | 001MAL282 | Q | 001MAL283 | Q | 001MAL284 | Q | 001MAL285 | Q | 001MAL286 | Q | 001MAL287 | Q | 001MAL288 | Q | 001MAL289 | Q | 001MAL290 | Q | 001MAL291 | Q | 001MAL292 | Q | 001MAL293 | Q | 001MAL294 | Q | 001MAL295 | Q | 001MAL296 | Q | 001MAL297 | Q | 001MAL298 | Q | 001MAL299 | Q | 001MAL300 | Q | 001MAL301 | Q | 001MAL302 | Q | 001MAL303 | Q | 001MAL304 | Q | 001MAL305 | Q | 001MAL306 | Q | 001MAL307 | Q | 001MAL308 | Q | 001MAL309 | Q | 001MAL310 | Q | 001MAL311 | Q | 001MAL312 | Q | 001MAL313 | Q | 001MAL314 | Q | 001MAL315 | Q | 001MAL316 | Q | 001MAL317 | Q | 001MAL318 | Q | 001MAL319 | Q | 001MAL320 | Q | 001MAL321 | Q | 001MAL322 | Q | 001MAL323 | Q | 001MAL324 | Q | 001MAL325 | Q | 001MAL326 | Q | 001MAL327 | Q | 001MAL328 | Q | 001MAL329 | Q | 001MAL330 | Q | 001MAL331 | Q | 001MAL332 | Q | 001MAL333 | Q | 001MAL334 | Q | 001MAL335 | Q | 001MAL336 | Q | 001MAL337 | Q | 001MAL338 | Q | 001MAL339 | Q | 001MAL340 | Q | 001MAL341 | Q | 001MAL342 | Q | 001MAL343 | Q | 001MAL344 | Q | 001MAL345 | Q | 001MAL346 | Q | 001MAL347 | Q | 001MAL348 | Q | 001MAL349 | Q | 001MAL350 | Q | 001MAL351 | Q | 001MAL352 | Q | 001MAL353 | Q | 001MAL354 | Q | 001MAL355 | Q | 001MAL356 | Q | 001MAL357 | Q | 001MAL358 | Q | 001MAL359 | Q | 001MAL360 | Q | 001MAL361 | Q | 001MAL362 | Q | 001MAL363 | Q | 001MAL364 | Q | 001MAL365 | Q | 001MAL366 | Q | 001MAL367 | Q | 001MAL368 | Q | 001MAL369 | Q | 001MAL370 | Q | 001MAL371 | Q | 001MAL372 | Q | 001MAL373 | Q | 001MAL374 | Q | 001MAL375 | Q | 001MAL376 | Q | 001MAL377 | Q | 001MAL378 | Q | 001MAL379 | Q | 001MAL380 | Q | 001MAL381 | Q | 001MAL382 | Q | 001MAL383 | Q | 001MAL384 | Q | 001MAL385 | Q | 001MAL386 | Q | 001MAL387 | Q | 001MAL388 | Q | 001MAL389 | Q | 001MAL390 | Q | 001MAL391 | Q | 001MAL392 | Q | 001MAL393 | Q | 001MAL394 | Q | 001MAL395 | Q | 001MAL396 | Q | 001MAL397 | Q | 001MAL398 | Q | 001MAL399 | Q | 001MAL400 | Q | 001MAL401 | Q | 001MAL402 | Q | 001MAL403 | Q | 001MAL404 | Q | 001MAL405 | Q | 001MAL406 | Q | 001MAL407 | Q | 001MAL408 | Q | 001MAL409 | Q | 001MAL410 | Q | 001MAL411 | Q | 001MAL412 | Q | 001MAL413 | Q | 001MAL414 | Q | 001MAL415 | Q | 001MAL416 | Q | 001MAL417 | Q | 001MAL418 | Q | 001MAL419 | Q | 001MAL420 | Q | 001MAL421 | Q | 001MAL422 | Q | 001MAL423 | Q | 001MAL424 | Q | 001MAL425 | Q | 001MAL426 | Q | 001MAL427 | Q | 001MAL428 | Q | 001MAL429 | Q | 001MAL430 | Q | 001MAL431 | Q | 001MAL432 | Q | 001MAL433 | Q | 001MAL434 | Q | 001MAL435 | Q | 001MAL436 | Q | 001MAL437 | Q | 001MAL438 | Q | 001MAL439 | Q | 001MAL440 | Q | 001MAL441 | Q | 001MAL442 | Q | 001MAL443 | Q | 001MAL444 | Q | 001MAL445 | Q | 001MAL446 | Q | 001MAL447 | Q | 001MAL448 | Q | 001MAL449 | Q | 001MAL450 | Q | 001MAL451 | Q | 001MAL452 | Q | 001MAL453 | Q | 001MAL454 | Q | 001MAL455 | Q | 001MAL456 | Q | 001MAL457 | Q | 001MAL458 | Q | 001MAL459 | Q | 001MAL460 | Q | 001MAL461 | Q | 001MAL462 | Q | 001MAL463 | Q | 001MAL464 | Q | 001MAL465 | Q | 001MAL466 | Q | 001MAL467 | Q | 001MAL468 | Q | 001MAL469 | Q | 001MAL470 | Q | 001MAL471 | Q | 001MAL472 | Q | 001MAL473 | Q | 001MAL474 | Q | 001MAL475 | Q | 001MAL476 | Q | 001MAL477 | Q | 001MAL478 | Q | 001MAL479 | Q | 001MAL480 | Q | 001MAL481 | Q | 001MAL482 | Q | 001MAL483 | Q | 001MAL484 | Q | 001MAL485 | Q | 001MAL486 | Q | 001MAL487 | Q | 001MAL488 | Q | 001MAL489 | Q | 001MAL490 | Q | 001MAL491 | Q | 001MAL492 | Q | 001MAL493 | Q | 001MAL494 | Q | 001MAL495 | Q | 001MAL496 | Q | 001MAL497 | Q | 001MAL498 | Q | 001MAL499 | Q | 001MAL500 | Q | 001MAL501 | Q | 001MAL502 | Q | 001MAL503 | Q | 001MAL504 | Q | 001MAL505 | Q | 001MAL506 | Q | 001MAL507 | Q | 001MAL508 | Q | 001MAL509 | Q | 001MAL510 | Q | 001MAL511 | Q | 001MAL512 | Q | 001MAL513 | Q | 001MAL514 | Q | 001MAL515 | Q | 001MAL516 | Q | 001MAL517 | Q | 001MAL518 | Q | 001MAL519 | Q | 001MAL520 | Q | 001MAL521 | Q | 001MAL522 | Q | 001MAL523 | Q | 001MAL524 | Q | 001MAL525 | Q | 001MAL526 | Q | 001MAL527 | Q | 001MAL528 | Q | 001MAL529 | Q | 001MAL530 | Q | 001MAL531 | Q | 001MAL532 | Q | 001MAL533 | Q | 001MAL534 | Q | 001MAL535 | Q | 001MAL536 | Q | 001MAL537 | Q | 001MAL538 | Q | 001MAL539 | Q | 001MAL540 | Q | 001MAL541 | Q | 001MAL542 | Q | 001MAL543 | Q | 001MAL544 | Q | 001MAL545 | Q | 001MAL546 | Q | 001MAL547 | Q | 001MAL548 | Q | 001MAL549 | Q | 001MAL550 | Q | 001MAL551 | Q | 001MAL552 | Q | 001MAL553 | Q | 001MAL554 | Q | 001MAL555 | Q | 001MAL556 | Q | 001MAL557 | Q | 001MAL558 | Q | 001MAL559 | Q | 001MAL560 | Q | 001MAL561 | Q | 001MAL562 | Q | 001MAL563 | Q | 001MAL564 | Q | 001MAL565 | Q | 001MAL566 | Q | 001MAL567 | Q | 001MAL568 | Q | 001MAL569 | Q | 001MAL570 | Q | 001MAL571 | Q | 001MAL572 | Q | 001MAL573 | Q | 001MAL574 | Q | 001MAL575 | Q | 001MAL576 | Q | 001MAL577 | Q | 001MAL578 | Q | 001MAL579 | Q | 001MAL580 | Q | 001MAL581 | Q | 001MAL582 | Q | 001MAL583 | Q | 001MAL584 | Q | 001MAL585 | Q | 001MAL586 | Q | 001MAL587 | Q | 001MAL588 | Q | 001MAL589 | Q | 001MAL590 | Q | 001MAL591 | Q | 001MAL592 | Q | 001MAL593 | Q | 001MAL594 | Q | 001MAL595 | Q | 001MAL596 | Q | 001MAL597 | Q | 001MAL598 | Q | 001MAL599 | Q | 001MAL600 | Q | 001MAL601 | Q | 001MAL602 | Q | 001MAL603 | Q | 001MAL604 | Q | 001MAL605 | Q | 001MAL606 | Q | 001MAL607 | Q | 001MAL608 | Q | 001MAL609 | Q | 001MAL610 | Q | 001MAL611 | Q | 001MAL612 | Q | 001MAL613 | Q | 001MAL614 | Q | 001MAL615 | Q | 001MAL616 | Q | 001MAL617 | Q | 001MAL618 | Q | 001MAL619 | Q | 001MAL620 | Q | 001MAL621 | Q | 001MAL622 | Q | 001MAL623 | Q | 001MAL624 | Q | 001MAL625 | Q | 001MAL626 | Q | 001MAL627 | Q | 001MAL628 | Q | 001MAL629 | Q | 001MAL630 | Q | 001MAL631 | Q | 001MAL632 | Q | 001MAL633 | Q | 001MAL634 | Q | 001MAL635 | Q | 001MAL636 | Q | 001MAL637 | Q | 001MAL638 | Q | 001MAL639 | Q | 001MAL640 | Q | 001MAL641 | Q | 001MAL642 | Q | 001MAL643 | Q | 001MAL644 | Q | 001MAL645 | Q | 001MAL646 | Q | 001MAL647 | Q | 001MAL648 | Q | 001MAL649 | Q | 001MAL650 | Q | 001MAL651 | Q | 001MAL652 | Q | 001MAL653 | Q | 001MAL654 | Q | 001MAL655 | Q | 001MAL656 | Q | 001MAL657 | Q | 001MAL658 | Q | 001MAL659 | Q | 001MAL660 | Q | 001MAL661 | Q | 001MAL662 | Q | 001MAL663 | Q | 001MAL664 | Q | 001MAL665 | Q | 001MAL666 | Q | 001MAL667 | Q | 001MAL668 | Q | 001MAL669 | Q | 001MAL670 | Q | 001MAL671 | Q | 001MAL672 | Q | 001MAL673 | Q | 001MAL674 | Q | 001MAL675 | Q | 001MAL676 | Q | 001MAL677 | Q | 001MAL678 | Q | 001MAL679 | Q | 001MAL680 | Q | 001MAL681 | Q | 001MAL682 | Q | 001MAL683 | Q | 001MAL684 | Q | 001MAL685 | Q | 001MAL686 | Q | 001MAL687 | Q | 001MAL688 | Q | 001MAL689 | Q | 001MAL690 | Q | 001MAL691 | Q | 001MAL692 | Q | 001MAL693 | Q | 001MAL694 | Q | 001MAL695 | Q | 001MAL696 | Q | 001MAL697 | Q | 001MAL698 | Q | 001MAL699 | Q | 001MAL707 | Q | H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-22DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL H-23DL-AL |
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLLINEA ALLA STRUTURA DEL SERRAMENTO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MATERIALI | 905 | 458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL233 | Q | 001MAL234 | Q | 001MAL235 | Q | 001MAL236 | Q | 001MAL237 | Q | 001MAL238 | Q | 001MAL239 | Q | 001MAL240 | Q | 001MAL241 | Q | 001MAL242 | Q | 001MAL243 | Q | 001MAL244 | Q | 001MAL245 | Q | 001MAL246 | Q | 001MAL247 | Q | 001MAL248 | Q | 001MAL249 | Q | 001MAL250 | Q | 001MAL251 | Q | 001MAL252 | Q | 001MAL253 | Q | 001MAL254 | Q | 001MAL255 | Q | 001MAL256 | Q | 001MAL257 | Q | 001MAL258 | Q | 001MAL259 | Q | 001MAL260 | Q | 001MAL261 | Q | 001MAL262 | Q | 001MAL263 | Q | 001MAL264 | Q | 001MAL265 | Q | 001MAL266 | Q | 001MAL267 | Q | 001MAL268 | Q | 001MAL269 | Q | 001MAL270 | Q | 001MAL271 | Q | 001MAL272 | Q | 001MAL273 | Q | 001MAL274 | Q | 001MAL275 | Q | 001MAL276 | Q | 001MAL277 | Q | 001MAL278 | Q | 001MAL279 | Q | 001MAL280 | Q | 001MAL281 | Q | 001MAL282 | Q | 001MAL283 | Q | 001MAL284 | Q | 001MAL285 | Q | 001MAL286 | Q | 001MAL287 | Q | 001MAL288 | Q | 001MAL289 | Q | 001MAL290 | Q | 001MAL291 | Q | 001MAL292 | Q | 001MAL293 | Q | 001MAL294 | Q | 001MAL295 | Q | 001MAL296 | Q | 001MAL297 | Q | 001MAL298 | Q | 001MAL299 | Q | 001MAL300 | Q | 001MAL301 | Q | 001MAL302 | Q | 001MAL303 | Q | 001MAL304 | Q | 001MAL305 | Q | 001MAL306 | Q | 001MAL307 | Q | 001MAL308 | Q | 001MAL309 | Q | 001MAL310 | Q | 001MAL311 | Q | 001MAL312 | Q | 001MAL313 | Q | 001MAL314 | Q | 001MAL315 | Q | 001MAL316 | Q | 001MAL317 | Q | 001MAL318 | Q | 001MAL319 | Q | 001MAL320 | Q | 001MAL321 | Q | 001MAL322 | Q | 001MAL323 | Q | 001MAL324 | Q | 001MAL325 | Q | 001MAL326 | Q | 001MAL327 | Q | 001MAL328 | Q | 001MAL329 | Q | 001MAL330 | Q | 001MAL331 | Q | 001MAL332 | Q | 001MAL333 | Q | 001MAL334 | Q | 001MAL335 | Q | 001MAL336 | Q | 001MAL337 | Q | 001MAL338 | Q | 001MAL339 | Q | 001MAL340 | Q | 001MAL341 | Q | 001MAL342 | Q | 001MAL343 | Q | 001MAL344 | Q | 001MAL345 | Q | 001MAL346 | Q | 001MAL347 | Q | 001MAL348 | Q | 001MAL349 | Q | 001MAL350 | Q | 001MAL351 | Q | 001MAL352 | Q | 001MAL353 | Q | 001MAL354 | Q | 001MAL355 | Q | 001MAL356 | Q | 001MAL357 | Q | 001MAL358 | Q | 001MAL359 | Q | 001MAL360 | Q | 001MAL361 | Q | 001MAL362 | Q | 001MAL363 | Q | 001MAL364 | Q | 001MAL365 | Q | 001MAL366 | Q | 001MAL367 | Q | 001MAL368 | Q | 001MAL369 | Q | 001MAL370 | Q | 001MAL371 | Q | 001MAL372 | Q | 001MAL373 | Q | 001MAL374 | Q | 001MAL375 | Q | 001MAL376 | Q | 001MAL377 | Q | 001MAL378 | Q | 001MAL379 | Q | 001MAL380 | Q | 001MAL381 | Q | 001MAL382 | Q | 001MAL383 | Q | 001MAL384 | Q | 001MAL385 | Q | 001MAL386 | Q | 001MAL387 | Q | 001MAL388 | Q | 001MAL389 | Q | 001MAL390 | Q | 001MAL391 | Q | 001MAL392 | Q | 001MAL393 | Q | 001MAL394 | Q | 001MAL395 | Q | 001MAL396 | Q | 001MAL397 | Q | 001MAL398 | Q | 001MAL399 | Q | 001MAL400 | Q | 001MAL401 | Q | 001MAL402 | Q | 001MAL403 | Q | 001MAL404 | Q | 001MAL405 | Q | 001MAL406 | Q | 001MAL407 | Q | 001MAL408 | Q | 001MAL409 | Q | 001MAL410 | Q | 001MAL411 | Q | 001MAL412 | Q | 001MAL413 | Q | 001MAL414 | Q | 001MAL415 | Q | 001MAL416 | Q | 001MAL417 | Q | 001MAL418 | Q | 001MAL419 | Q | 001MAL420 | Q | 001MAL421 | Q | 001MAL422 | Q | 001MAL423 | Q | 001MAL424 | Q | 001MAL425 | Q | 001MAL426 | Q | 001MAL427 | Q | 001MAL428 | Q | 001MAL429 | Q | 001MAL430 | Q | 001MAL431 | Q | 001MAL432 | Q | 001MAL433 | Q | 001MAL434 | Q | 001MAL435 | Q | 001MAL436 | Q | 001MAL437 | Q | 001MAL438 | Q | 001MAL439 | Q | 001MAL440 | Q | 001MAL441 | Q | 001MAL442 | Q | 001MAL443 | Q | 001MAL444 | Q | 001MAL445 | Q | 001MAL446 | Q | 001MAL447 | Q | 001MAL448 | Q | 001MAL449 | Q | 001MAL450 | Q | 001MAL451 | Q | 001MAL452 | Q | 001MAL453 | Q | 001MAL454 | Q | 001MAL455 | Q | 001MAL456 | Q | 001MAL457 | Q | 001MAL458 | Q | 001MAL459 | Q | 001MAL460 | Q | 001MAL461 | Q | 001MAL462 | Q | 001MAL463 | Q | 001MAL464 | Q | 001MAL465 | Q | 001MAL466 | Q | 001MAL467 | Q | 001MAL468 | Q | 001MAL469 | Q | 001MAL470 | Q | 001MAL471 | Q | 001MAL472 | Q | 001MAL473 | Q | 001MAL474 | Q | 001MAL475 | Q | 001MAL476 | Q | 001MAL477 | Q | 001MAL478 | Q | 001MAL479 | Q | 001MAL480 | Q | 001MAL481 | Q | 001MAL482 | Q | 001MAL483 | Q | 001MAL484 | Q | 001MAL485 | Q | 001MAL486 | Q | 001MAL487 | Q | 001MAL488 | Q | 001MAL489 | Q | 001MAL490 | Q | 001MAL491 | Q | 001MAL492 | Q | 001MAL493 | Q | 001MAL494 | Q | 001MAL495 | Q | 001MAL496 | Q | 001MAL497 | Q | 001MAL498 | Q | 001MAL499 | Q | 001MAL500 | Q | H-19DL-108 (H+L-250)×4 |
DETERMINAZIONE DELLE ALTEZZE
Y=H+13. (Valselementretra,automata
M = H-93 (altezza anta mobile 001MA
C =H-5 (altezza del bordo inferiore co
VH=120 (altezza del teligo a muro).
Ch=H-28 (altezza cont. fotocellule)
Fh = H· 215 (altezza fermavetri verticali)
| DISTINTA DI TAGLIO | TAGLIO |
| MATERIALI | 900 450 |
| ANTA MOBILE | |
| ANTA MOBILE | |
| BATTUTA DI CHIUSURA | |
| TELAIO | |
| TELAIO | |
| TELAIO | |
| TELAIO | |
| . | |
| . |
| ACCESSORI VARI | COD. | Q | DIM. |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 1 | . |
| BULLONERIA ANTE | 001MAMF01 | 1 | . |
| SQUADRETTA | 001MAMF02 | 2 | . |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . |
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . |
| DIMENSIONE VETRO | ① | 1 | H-220xL-152 |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L-250)x4 |
| Vetro Kg/mq Guarnizioni | |||
| 15mm 37.5 009P3+sigillante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO |
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | |||
| . | . | 1 | H-93 | 1 | H-93 | . | . | . | . | 1 | H-93 | 2 | H-215 | . | . | 1 | H-93 | . | |||
| . | . | 1 | L-169 | 1 | L-169 | . | . | . | . | 1 | 80 | 2 | L-169 | . | . | . | . | . | . | . | . |
| 1 | H+13 | 1 | H+13 | . | . | . | . | . | . | 1 | H+13 | . | . | . | . | 1 | H+12 | . | |||
| 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 2 | H | . | . | . | . | . | |
| 1 | L | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
DETERMINAZIONE DELLE ALTEZZE
Y=H+13. (allineamento trade, automa
M = H-93 (altezza anta mobile 001MA
C = H-38 (altezza del beldo interno di 19th, 1920) (shore delo santo)
TH=H (altezza del tetajo a muro)
Ch=H-28 (altezza cont. fotocellule)
Fh=H-215 (altezza fermavetri verticali
| DISTINTA DI TAGLIO | TAGLIO |
| MATERIALI | 903 456 |
| ANTA MOBILE | |
| ANTA MOBILE | |
| BATTUTA DI CHIUSURA | |
| TELAIO | |
| TELAIO | |
| TELAIO | |
| TELAIO | |
| . | |
| . |
| ACCESSORI VARI | COD. | Q | DIM. | |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . | |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . | |
| SETTORE COPERTURA SAS | 001MAM002 | 1 | . | |
| BULLONERIA ANTE | 001MAMF01 | 1 | . | |
| SQUADRETTA | 001MAMF02 | 2 | . | |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . | |
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . | |
| DIMENSIONE VETRO | ① | 1 | H-220xL-152 | |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L-250)x4 | |
| ① | Vetro | Kg/mq | Guarnizioni | |
| 15mm | 37.5 | 009P3+sigillante | ||
| 14mm | 35 | 009P3x2 | ||
| 12mm | 30 | 009P4x2 | ||
| 10mm | 25 | 009P5x2 | ||
| 8mm | 20 | 009P5+P6 | ||
| 6mm | 15 | 001P6x2 | ||
| 4mm | 10 | 001P7x2 | ||
| ATTENZIONE: LA LUNGHEZZA DELLA TRAVE CONSIGLIATA SI ALLINEA ALLA STRUTTURA DEL SERRAMENTO |
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | |||
| . | . | 1 | H-93 | 1 | H-93 | . | . | . | . | 1 | H-93 | 2 | H-215 | . | . | 1 | H-93 | . | |||
| . | . | 1 | L-169 | 1 | L-169 | . | . | . | . | 1 | 80 | 2 | L-169 | . | . | . | . | . | . | . | . |
| 1 | H+13 | 1 | H+13 | . | . | . | . | . | . | 1 | H+13 | . | . | . | . | 1 | H+12 | . | |||
| 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 2 | H | . | . | . | . | . | |
| 1 | L | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
DETERMINAZIONE DELLE ALTEZZE
H=ALTEZZA DEL VANO VERTICAL
Y=H+3 (annéralmente trava automazione) M-H-93 (altezza ante mobile 001MAL226x2)
C = H-5 (altezza del bordo infe
VH=H220 (altezza del vetro)
FHN=H215 (altezza fermavetri)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L = LARGHEZZA DEL VANO ORIZZONTALE
Vp =L-180 (vano liberato per passaggio)
VSI-L92 (vano liberato in Fondamento) WLDL144 (larebarto in fondamento) 004111-003-004111-003
W1=L2-114 (largezza travers 100MA) V1=-2.97 (largezeta vetro).
F1=2/1-2-114 (lunghezza dei fermavetev)
GI = L/2+28 (lunghezza guida di scorrin
A =L+93 (larghezza dell'anta con 001MAL224+001 MAL230)
A+Vp+40=T (lunghezza minima trave automazione)
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| 908 | 456 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | . | . | . | |
| MATERIALI | STAFFA PER ANTE FISSSE | 001MAF002 | 0 | . | . | 2 | H-93 | 2 | H-93 | . | . | . | 2 | H-93 | 4 | H-215 | . | . | 2 | H-93 | . | . | . | |
| ANCORAGGIO FISSSE | 001MAF003 | 0 | . | . | 2 | L/2-114 | 2 | L/2-114 | . | . | . | 2 | 80 | 4 | L/2-114 | . | . | . | . | . | . | . | ||
| SETTORE COPERTURA SAS | 001MAM002 | 2 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
| BULLONERIA ANTE | 001MAM01 | 2 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
| SQUADRETTA | 001MAM02 | 4 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
| ANGOLARE TELAIO | 001MAM03 | 0 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
| DIMENSIONE VETRO | 1 | 2 | H-220xL/2-97 | |||||||||||||||||||||
| LUNG.H. GUARNIZIONE VETRO | 1 | 1 | (H+L/2-250)x8 | |||||||||||||||||||||
| 1 Vetro Kg/mq Guamizioni | ||||||||||||||||||||||||
| 15mm 37.5 009P3+signilante | ||||||||||||||||||||||||
| 14mm 35 009P3x2 | ||||||||||||||||||||||||
| 12mm 30 009P4x2 | ||||||||||||||||||||||||
| 10mm 25 009P5x2 | ||||||||||||||||||||||||
| 8mm 20 009P5x2 | ||||||||||||||||||||||||
| 6mm 15 001P6x2 | ||||||||||||||||||||||||
| 4mm 10 001P7x2 | ||||||||||||||||||||||||
DETERMINAZIONE DELLE ALTEZZE
H=ALTEZDELVANOVERTICAL
Y=H+44 (annexelementrave automazione) M-H-62 (altezza ante mobile 001MAL226x2)
C = H (altezza del bordo inf)
VH = H = 190 (altezza del vetro) F = V = h (altezza fermavetii)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L = LARGHEZZA DEL VANO ORIZZONTALE
Vp =L-180 (vano liberato per passaggio)
VSI-L92 (vano liberato in Fondamento) W.L.P.144 (larebarto in fondamento) 004111-003-004111-003
W1=L2-114 (largezza travers 100MA) V1=-2.97 (largezetta vetro).
F1=2/1-2-114 (lunghezza dei fermavetev)
GI = L/2+28 (lunghezza guida di scorrin
A =L+93 (larghezza dell'anta con 001MAL224+001 MAL230)
A+Vp+40=T (lunghezza minima trave automazione)
TAGLIO
903 453
一
| ACCESSORI VARI | COD. | Q | DIM. | |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . | |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . | |
| SETTORE COPERTURA SAS | 001MAM002 | 2 | . | |
| BULLONERIA ANTE | 001MAMF01 | 2 | . | |
| SQUADRETTA | 001MAMF02 | 4 | . | |
| ANGOLARE TELAIO | 001MAMF03 | 0 | . | |
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . | |
| DIMENSIONE VETRO | ① | 2 | H-220xL/2-97 | |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/2-250)x8 | |
| ① | Vetro | Kg/mq | Guarnizioni | |
| 15mm | 37.5 | 009P3+sigillante | ||
| 14mm | 35 | 009P3x2 | ||
| 12mm | 30 | 009P4x2 | ||
| 10mm | 25 | 009P5x2 | ||
| 8mm | 20 | 009P5+P6 | ||
| 6mm | 15 | 001P6x2 | ||
| 4mm | 10 | 001P7x2 | ||
| MATERIALI | 906.458 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | . | . |
| ANTA MOBILE | □ | . | . | 2 | H-62 | 2 | H-62 | . | . | . | . | 2 | H-62 | 4 | H-190 | . | . | 2 | H-62 | . | . | . |
| ANTA MOBILE | □ | . | . | 2 | L/2-114 | 2 | L/2-114 | . | . | . | . | 2 | 80 | 4 | L/2-114 | . | . | . | . | . | . | . |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
| . | √ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | - | . | . | . | . | . |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
H = ALTEZZA DEL VANO VERTICAL
Y=H+13 (allamenteamento trave automazione)
M = H-93 (altezza del bordo inferiore coprì)
C = 116 (altazo, collo. moniliori, seps), H = H-28 (altezza cont. fotocellula)
Vh = H-220 (altezza del veto)
Fh = H215 (altezza fermavetri)
A = L + 37 (tanghezza gel anna con 001MAL224+001MAL230) A + Vp + 40 = T (Luungezhe minna moto automatizzazione)
( x - 2x) t - xy^2 = ( x - 2x) f^ t
| DISTINTA DI TAGLIO | TAGLIO |
| MATERIALI | 903 456 |
| ANTA MOBILE | |
| ANTA MOBILE | |
| . | |
| TELAIO | |
| TELAIO | |
| TELAIO | |
| . | |
| . |
| ACCESSORI VARI | COD. | Q | DIM. | |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . | |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . | |
| SETTORE COPERTURA SAS | 001MAM002 | 2 | . | |
| BULLONERIA ANTE | 001MAMF01 | 2 | . | |
| SQUADRETTA | 001MAMF02 | 4 | . | |
| ANGOLARE TELAIO | 001MAMF03 | 2 | . | |
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . | |
| DIMENSIONE VETRO | ① | 2 | H-220xL/2-125 | |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L/2-250)x8 | |
| ① | Vetro | Kg/mq | Guarnizioni | |
| 15mm | 37.5 | 009P3+sigillante | ||
| 14mm | 35 | 009P3x2 | ||
| 12mm | 30 | 009P4x2 | ||
| 10mm | 25 | 009P5x2 | ||
| 8mm | 20 | 009P5+P6 | ||
| 6mm | 15 | 001P6x2 | ||
| 4mm | 10 | 001P7x2 | ||
| DISTINTA DI TAGLIO | TAGLIO | ||||||||||||||||||||||
| MATERIALI | 90G. 45B. | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | . | . | . |
| ANTA MOBILE | □ | . | . | 2 | H-93 | 2 | H-93 | . | . | . | . | 2 | H-93 | 4 | H-215 | . | . | 2 | H-93 | . | . | . | |
| ANTA MOBILE | □ | . | . | 2 | L/2-142 | 2 | L/2-142 | . | . | . | . | 2 | 80 | 4 | L/2-142 | . | . | . | . | . | . | . | |
| TELAIO | □ | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 2 | H | . | . | . | . | . | |
| TELAIO | □ | 1 | L | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L | . | . | . | . | . | |
| TELAIO | □ | . | . | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | . | . | . | . | . | . | . | |
| TELAIO | □ | . | . | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | . | . | . | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | □ | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
DETE
U. ALTEZZA DEL VINO VECTIONE
H = ALTEZZA DEL VANO VERTICALE
Y = H+13 (allineamento trave automazione)
M=H-93 (altezza,anta mobile 001MAI226x2)
M = P-93 (altezza ante mobile U01MTAL26x2)
C = U-98 (altro del barchi inferiore acerici)
C = H-38 (altezza del bordo inferiore coprip.)
Ch = H-28 (altezza cont. fotocellule)
Vh = H-220 (altezza del vetro)
Fh = H-215 (altezza fermavetri)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L = LARGHEZZA DEL VANO ORIZONTALE
Vp = L-255 (vano liberato per passaggio)
Vsf= L-147 (vano liberato in sfondamento)
WI = L / 2 - 142 (larghezza traversi 001MAL226,0)
VI = L/2-125 (larghezza veto)
FI = WI (lunghezza dei fermavetri)
GI = L/2+7 (lunghezza guida di scorri
A = L+37 (larghezza dell'anta con 001MAL224+001MAL230)
A+Vp+40=T (lunghezza minima trave automazione)
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||||
| 908 | 456 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | . | . | . | |
| MATERIALI | 908 | 456 | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | , | . | . | . |
| ANTA MOBILE | . | . | 2 | H-93 | 2 | H-93 | . | . | . | . | 2 | H-93 | 4 | H-215 | . | . | 2 | H-93 | . | . | . | . | ||
| ANTA MOBILE | . | . | 2 | L/2-142 | 2 | L/2-142 | . | . | . | . | 2 | 80 | 4 | L/2-142 | . | . | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||
| TELAIO | 2 | H | . | . | . | . | . | . | . | . | . | . | . | . | 2 | H | . | . | . | . | . | . | ||
| TELAIO | 1 | L | . | . | . | . | . | . | . | . | . | . | . | . | 1 | L | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | 2 | H-28 | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | 1 | L-50 | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
SISTEMA 2 ANTE MOBILI CON MI 6020/6120 A SFONDAMENTO VERSO L'ESTERNO
E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTE FISSE
COPRIPROFILE 001LC00
SERIE40
DETERMINAZIONE DELLE ALTEZZI
H = ALTEZZA DEL VANO VERTICALE
Y = H+13 (allineamento trave automa)
M = H-93 (altezza anta mobile 001MA)
C = H-5 (altezza del bordo in
Vh = H-220 (altezza del vetro) The
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L = LARGHEZZA DEL VANO ORIZZONTALE
Vp = L-192 (vano liberato per passaggio)
Vsf= L (vano liberato in sfondamento)
WI = L/2-63 (larghezza traversi 001MAL226,001MAL227)
VI = L/2-46 (larghezza vetro)
FI = WI (lunghezza dei fermavetri)
GI = L/2 (lunghezza guida di scorrir
A = L+100 (larghezza dell'anta con 001MAL224+001MAL230)
T (lunghezza minima trave automazione)
| DISTINTA DI TAGLIO | TAGLIO | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | . | . | . | |||||||||||||||
| MATERIALI | 908 | 458 | ||||||||||||||||||||||||||||||||||||
| ANTA MOBILE | . | 4 | H-93 | . | . | . | . | . | . | . | 2 | H-93 | 4 | H-220 | 2 | H-93 | 2 | H-93 | . | . | . | |||||||||||||||||
| ANTA MOBILE | . | 2 | L/2-63 | 2 | L/2-63 | . | . | . | . | . | . | 4 | L/2-63 | . | . | . | . | . | . | . | . | |||||||||||||||||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||||||||||||||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||||||||||||||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | - | . | . | . | . | . | . | . | . | |||||||||||||||||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |||||||||||||||||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | 15mm 37.5 009P3+signilante 14mm 35 009P3x2 12mm 30 009P4x2 10mm 25 009P5x2 8mm 20 009P5+P6 6mm 15 001P6x2 4mm 10 001P7x2 | |||||||||||||||||||||||||
SISTEMA 2 ANTE MOBILI CON MI 6020/6120 A SFONDAMENTO VERSO L'ESTERNO
E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTE FISSE
COPRIPROFILE 001LD00
SERIE40
DETERMINAZIONE DELLE ALTEZZI
H-ALTEZZA DEL VANO VERTICALE
11= ATELEZA DLE VANO VERTIGALE
Y = H+44 (allineamento trave automazione)
M = H-62 (altezza anta mobile 001MAL226x2
C = H (altezza del bordo infe)
VH = H - 200 (altezza del vetro) Eh = Vh (altezza fermavetiv)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L= LARGHEZZA DEL VANO ORIZZONTALE
Vp = L-192 (vano liberato per passaggio)
1
VSI= L (vano liberato in siondamento)
WI = L/2-63 (largehezza traversi 001MAL226,001MAL227)
M = L/2-46 (largezza vetro)
FI = WI (lunghezza dei fermavetri)
GI = L/2 (lunghezza guida di scorri
A = L+100 (largezza dell'anta con 001MAL224+001MAL230)
A + Vp + 20 = T (lunghezza minima trave automazione)
- 1
| DISTINTA DI TAGLIO | TAGLIO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL225 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL222 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL224 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL218 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL216 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL217 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL219 | Q | 001MAL215 | Q | H-200xL/2-46 | H+L/2-250)X8 | |||
| . | . | . | 4 | H-62 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . ANTA MOBILE | . | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SISTEMA 1 ANTE MOBILI CON MI 6010/6110 A SFONDAMENTO VERSO L'ESTERNO
E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTA FISSA
COPRIPROFILE 001LC00
SERIE40
DETERMINAZIONE DELLE ALTEZZI
H = ALTEZZA DEL VANO VERTICALE
Y = H+13 (allineamento trave automazione)
G=1 (largebzzda glua d scommento) A-L+61 (largebzzda dellanta co 001MAU 234+001MAU 230)
A=2.01 (largestzone small area 69.5 mm, LLEZ-1.00) A+Vp+90 = T (lunghezza minima varone automazione)
M = H-93 (altezza ante mobile
C = H-5 (altezza del bordo in)
Vh = H-220 (altezza del vetro)
DETERMINAZIONE DELLE LARGHEZZE 2 ANTE MOBILI
L = LARGHEZZA DEL VANO ORIZZONTALE
Vsf= L (vano liberato in sfondamento)
Vp = L-96 (vano liberato per passaggio)
WI = L - 57 (larghezza traversi 001MA
VI = L - 40 (larghezza vetro)
FI = WI (lunghezza dei fermavetri)
GI = L (lunghezza guida di scorrime)
A+Vp+90 = T (lunghezza minima trave automazione)
A = L+61 (larghezza dell'anta con 00
TABLE1
| ANGIOACIDO FUSCE | 001MAM603 | 0 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . |
| BULLONERIA ANTE | 001MAMF01 | 1 | . |
| SQUADRETTA | 001MAMF02 | 2 | . |
| ANGOLARE TELAIO | 001MAMF03 | 0 | . |
| ACCESsORI ANTE MOBILI | 001MAM003 | 0 | . |
| DIMENSIONE VETRO | ① | 2 | H-220xL-40 |
| LUNG, GUARNIZIONE VETRO | ① | 1 | (H+L-250)x4 |
Vetro Kg/mg Guarnizioni
15mm 37.5 009P3+siqillante
14mm 35 009P3x2
12mm 30 009P4x2
10mm 25 009P5x2
8mm 20 009P5+P6
6mm 15 001P6x2
4mm 10 001P7-3
4min 10 001P7x2
| DISTINTA DI TAGLIO | TAGLIO | |||||||||||||||||||||
| MATERIALI | 90B 45B | Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL223 | Q | 001MAL224 | . | . | . |
| ANTA MOBILE | . | . | 2 | H-93 | . | . | . | . | . | . | 1 | H-93 | 2 | H-220 | 1 | H-93 | 1 | H-93 | . | . | . | |
| ANTA MOBILE | . | . | 1 | L-57 | 1 | L-57 | . | . | . | . | . | . | 2 | L-57 | . | . | . | . | . | . | ||
| TELAIO | 1 | H+13 | 1 | H+13 | . | . | . | . | . | . | 1 | H+13 | . | . | 1 | H+13 | 1 | H+13 | . | . | . | |
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | ||
| TELAIO | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | 。 | ||
SISTEMA 1 ANTE MOBILI CON MI 6010/6110 A SFONDAMENTO VERSO L'ESTERNO
E AUTOMAZIONE ESTERNA SENZA TELAIO A MURO E SENZA ANTA FISSA
COPRIPROFILE 001LD00
SERIE40
#
DETERMINAZIONE DELLE ALTEZZE
H = ALTEZZA DEL VANQ VERTICAL
Y=H+44 (allineamento trave automazione) M-162 (thema evo mch 0044M-002-0)
M = H-62 (altezza ante sua mobili 001MAL226X2 C-H (altezza del hordo inferioro contrip)
S-11 (altezza del belo miro) Vh = H-190 (altezza del vetro)
Fh = Vh (altezza fermavetri)
| DISTINTA DI TAGLIO | |
| MATERIALI | TAGLIO |
| 90B 45B | |
| ANTA MOBILE | |
| ANTA MOBILE | |
| . | |
| TELAIO | |
| TELAIO | |
| TELAIO | |
| . | |
| . | |
| ACCESSORI VARI | COD. | Q | DIM. |
| STAFFA PER ANTE FISSE | 001MAF002 | 0 | . |
| ANCORAGGIO FISSE | 001MAF003 | 0 | . |
| SETTORE COPERTURA SAS | 001MAM002 | 0 | . |
| BULLONERIA ANTE | 001MAMF01 | 1 | . |
| SQUADRETTA | 001MAMF02 | 2 | . |
| ANGOLARE TELAIO | 001MAMF03 | 0 | . |
| ACCESSORI ANTE MOBILI | 001MAM003 | 0 | . |
| DIMENSIONE VETRO | ① | 2 | H-190xL-40 |
| LUNG. GUARNIZIONE VETRO | ① | 1 | (H+L-250)x4 |
| Vetro Kg/mq Guarnizioni | |||
| 15mm 37.5 009P3+signilante | |||
| 14mm 35 009P3x2 | |||
| 12mm 30 009P4x2 | |||
| 10mm 25 009P5x2 | |||
| 8mm 20 009P5+P6 | |||
| 6mm 15 001P6x2 | |||
| 4mm 10 001P7x2 | |||
| Q | 001MAL225 | Q | 001MAL226 | Q | 001MAL227 | Q | 001MAL228 | Q | 001MAL229 | Q | 001MAL230 | Q | 001MAL231 | Q | 001MAL232 | Q | 001MAL224 | . | . | . |
| . | . | 2 | H-62 | . | . | . | . | . | . | 1 | H-62 | 2 | H-190 | 1 | H-62 | 1 | H-62 | . | . | . |
| . | . | 1 | L-57 | 1 | L-57 | . | . | . | . | . | . | 2 | L-57 | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| 1 | H+44 | 1 | H+44 | . | . | . | . | . | . | 1 | H+44 | . | . | 1 | H+44 | 1 | H+44 | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | . | . | 1 | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . |
