Type de produit	Enceinte audio compacte LCR bass-reflex "On wall" 2 voies
Marque	FOCAL
Modèle	SIB XL
Tweeter	Dôme aluminium OAL 19 mm
Haut-parleur grave/médium	2 x cônes Polyflex 13 cm
Réponse en fréquence (±3 dB)	67 Hz - 35 kHz
Sensibilité (2,83 V/1 m)	91 dB
Puissance maximale	100 W
Impédance nominale / minimale	8 ohms / 3,6 ohms @ 250 Hz
Filtrage	OPC 12 dB/octave, 3,5 kHz
Dimensions (L x H x P)	505 x 142 x 108 mm
Poids	4,0 kg
Utilisation	Verticale, horizontale ou sur pied (pieds optionnels Hop/Bop)
Montage mural	Oui, avec plaque Polyfix incluse
Mode "On wall / Freestanding"	Commutateur pour optimiser la réponse selon la position
Blindage magnétique	Oui, pour placement près d'un téléviseur
Étanchéité	Résistant aux projections d'eau (salle de bain, cuisine)
Construction	ABS rigide, absence de résonance
Double vent bass-reflex	Grave puissant sans distorsion
Connectique	Bornes à vis (câble min 1,5 mm²)
Entretien	Dépoussiérage avec chiffon sec, chiffon humide pour taches, pas de solvants
Garantie (France)	10 ans, non transférable
Accessoires fournis	Kit de fixation mural Polyfix, notice
Options	Pieds Hop (long) ou Bop (court)

FOIRE AUX QUESTIONS - SIB XL FOCAL

Comment installer l'enceinte SIB XL au mur ?

Utilisez le kit de fixation mural Polyfix fourni. Percez des trous adaptés à votre cloison, faites passer le câble, connectez-le aux bornes, puis clippez la plaque de l'enceinte sur le support mural. Assurez-vous que le tweeter est à hauteur d'oreille d'un auditeur assis.

Puis-je utiliser l'enceinte en position horizontale ?

Oui, grâce à la plaque Polyfix orientable, vous pouvez fixer l'enceinte en vertical ou en horizontal. Le logo est également orientable.

Quel est le réglage du commutateur "On wall / Freestanding" ?

Ce commutateur ajuste la courbe de réponse. En mode "On wall" (par défaut), l'enceinte compense le gonflement des graves dû au mur. En mode "Freestanding", elle optimise le rendu lorsqu'elle est posée sur un pied écarté du mur.

Comment connecter les câbles d'enceinte ?

Utilisez des câbles en cuivre pur d'au moins 1,5 mm². Connectez le fil marqué '+' (rouge) à la borne positive de l'amplificateur et le fil '-' (noir) à la borne négative. Le non-respect de la polarité dégrade l'image stéréo.

Que faire si je n'entends pas de graves ?

Vérifiez d'abord la polarité des connexions. Assurez-vous que le commutateur "On wall / Freestanding" est correctement réglé selon la position de l'enceinte. Éloignez l'enceinte du mur en mode Freestanding si nécessaire.

Comment entretenir l'enceinte ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide sans solvants, détergents, alcools ou produits corrosifs. Évitez les grattoirs.

Quelle est la période de rodage ?

Les haut-parleurs nécessitent un rodage de quelques semaines. Pour l'accélérer, faites fonctionner les enceintes une vingtaine d'heures à niveau moyen avec des programmes musicaux variés sans charges graves excessives.

Quels sont les accessoires optionnels disponibles ?

Vous pouvez acheter les pieds Hop (longs) ou Bop (courts) pour une utilisation au sol, ainsi que le caisson de graves actif Cub 2 et les autres enceintes de la gamme Sib & Co.

Quelle est la garantie pour l'enceinte SIB XL ?

En France, la garantie Focal est de 10 ans à partir de la date d'achat, non transférable en cas de revente. Elle couvre les défauts de fabrication, mais pas les dommages dus à une mauvaise utilisation ou un branchement incorrect.

Puis-je placer l'enceinte près d'un téléviseur ?

Oui, l'enceinte est blindée magnétiquement pour être placée à proximité d'un téléviseur sans risque de perturbation de l'image.

MODE D'EMPLOI SIB XL FOCAL

Sib XL : manuel de l'utilisateur

Nous vous remercions d'avoir choisi les enceintes Sib XL et de partager avec nous notre philosophie "the Spirit of Sound". Sib XL a été spécialement conçu pour s'accrocher au mur et s'harmoniser avec les écrans plats Plasma ou LCD muraux. Sib XL s'inscrit en plein dans la tradition Focal et bénéficie à ce titre d'une expertise technologique incomparable pour la stéréo ou le home cinema. Afin d'exploiter le maximum de ses performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Caracteristiques

Tweeter à dôme aluminium OAL (Optimum Acoustic Loading) : bande passante étendue à 35 kHz pour des aigus fins, dynamiques, non directifs et compatibles avec les sources audio très haute performance ou multicanaux.

Woofers Polyflex® : membrane synthétique hautes performances pour un grave rapide et un medium riche.

Filtre OPC® (Optimum Phase Crossover) : pour une image sonore précise, stable et naturelle.

Utilisation verticale / horizontale ou sur pied : grâce à la plaque de fixation Polyfix, Sib XL peut se fixer au mur en vertical ou en horizontal, ou sur pied optionnel.

Mode "On wall / Freestanding": ce commutateur à deux positions optimise la courbe de réponse selon que l'enceinte est directement fixée au mur ou posée sur le pied optionnel Hop ou Bop.

Logo orientable : pour utilisation verticale ou horizontale de Sib XL

Construction en ABS : enceinte rigide, absence de résonance.

Double vent bass-reflex aérodynamique : grave puissant sans distorsion.

Blindage magnétique : Sib XL est conçu pour être placé à proximité d'un téléviseur, sans endommager celui-ci.

Étanche aux projections d'eau : peut être utilisé en milieu humide dans une salle de bain ou une cuisine.

Rodage

Les haut-parleurs sont des éléments mécaniques complexes qui exigent un rodage pour fonctionner au besoin de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement.

Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines.

Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux variés mais sans charges en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes.

Connexion

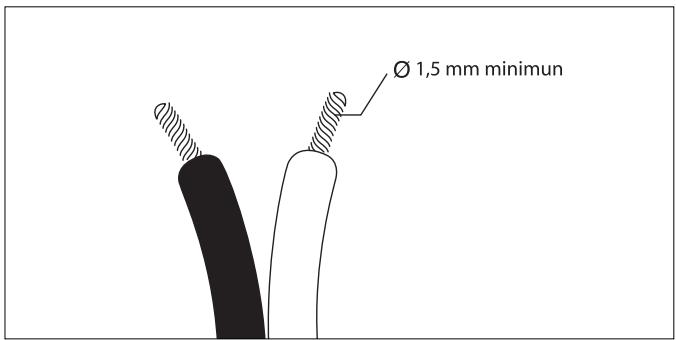

Nous recommandons l'utilisation de câbles en cuivre pur de qualité d'au moins 1,5mm de diamètre pour garantir un maximum de performances.

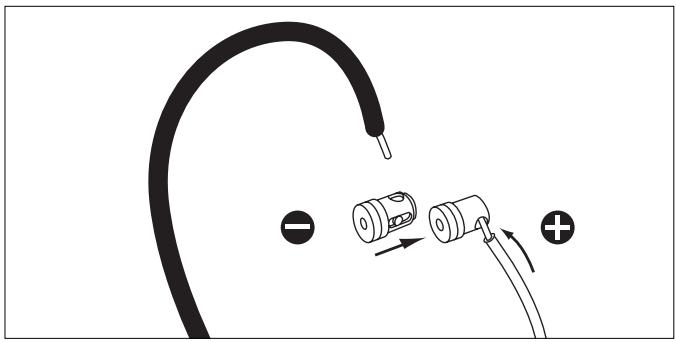

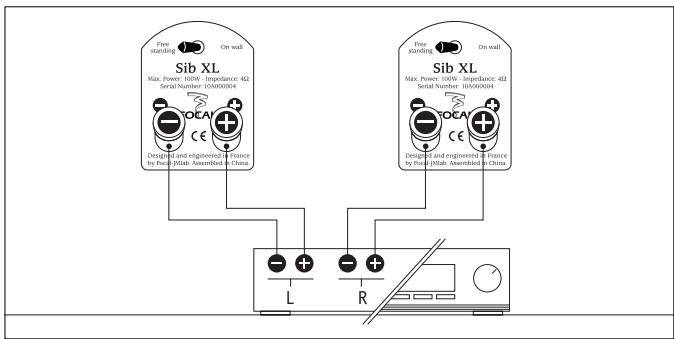

Il est indispensable de respecter la polarité des enceintes. Le connecteur marqué "+" (rouge) doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" (noir) sur la borne négative. Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.

Par défaut, Sib XL est réglé en mode "On wal". Dans ce cas, Sib XL prend en considération l'influence du mur porteur qui a toujours tendance à gonfler artificiellement le niveau de grave.

Si vous utilisez Sib XL sur un pied support optionnel écarté du mur, préférez le mode "Freestanding" qui assurera un meilleur rendu du grave.

Le commutateur "On wall/ Freestanding" est accessible sous la plaque Polyfix et devra être configuré convenablement avant la fixation de l'enceinte.

Sib XL : manuel de l'utilisateur

Sib XL est fourni avec le kit de fixation mural Polyfix permettant indifféremment une utilisation en vertical ou en horizontal. Polyfix permet également de fixer Sib XL aux pieds long Hop ou courts Bop optionnels : consultez votre revendeur pour plus de détails.

Installation de sib XL en horizontal

• Bien repérer le positionnement au mur de Sib XL, en veillant à ce que le tweeter soit à hauteur d'oreille d'un auditeur assis normalement.

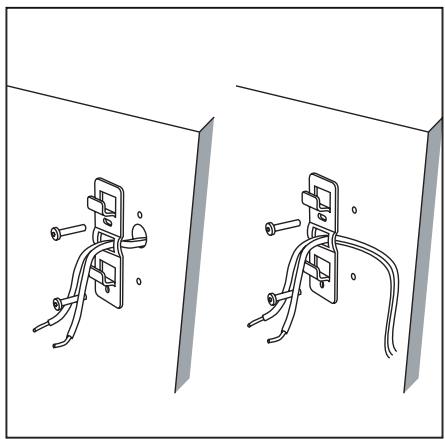

• Positionner le support mural sur la cloison et percez. N'utilisez que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le câble haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
• Si le câble est fixé contre la cloison, le faire passer sous le passage de câble du support comme indiqué.
• Faites passer le câble haut-parleur dans la plaque Polyfix comme indiqué.

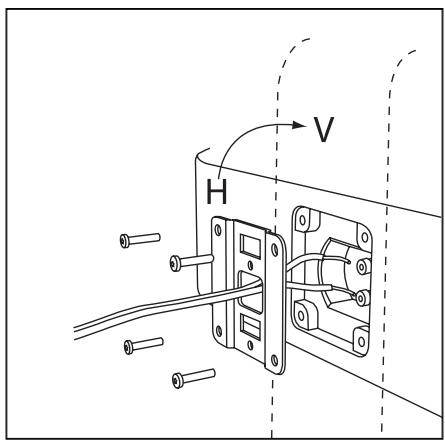

• Connectez les câbles haut-parleur dans les bornes pouvoir rapides (câbles en cuivre pur de qualité d'au moins 1,5 mm de diamètre). Fixez la plaque Polyfix sur l'enceinte au moyen de 4 vis comme indiqué : la partie creuse de cette plaque doit être dirigée vers l'intérieur de l'enceinte.
• Clippez la plaque de l'enceinte sur le support mural comme indiqué.

Installation de sib XL en vertical

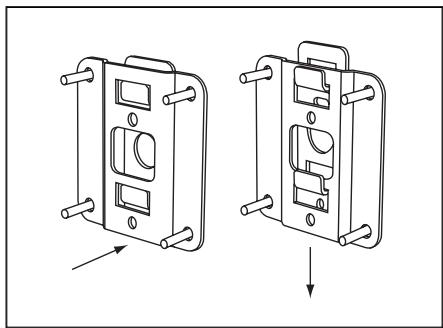

• Orientez la plaque Polyfix d'un quart de tour pour permettre la fixation en vertical.
• Continuez la procédure de montage comme indiqué plus haut.

Sib XL : manuel de l'utilisateur

Caractéristiques techniques

Description	Compacte LCR bass reflex "On wall" 2 voies
Haut-parleurs grave/médium	2 x cônes Polyflex 13 cm
Haut-parleur aigu	dôme aluminium OAL 19 mm
Réponse en fréquence (+/-3dB)	67 Hz - 35 kHz
Sensibilité (2,83 V/1 m)	91 dB
Puisance Max	100 W
Filtrage	OPC 12 dB/oct., 3,5 kHz
Impédance nominale/min	8 ohms/3,6 ohms @ 250 Hz
Dimensions (L x H x P)	505 x 142 x 108 mm
Poids	4,0 kg

Précautions d'utilisation

L'entretien des enceintes se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine approuvé du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous-garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Sib & Co est une ligne d'enceintes complète, comprenant les colonnes Sib XXL, les enceintes murales Sib XL (vendues par 2 ou 3 unités) avec leurs pieds optionnels Hop et Bop, les compactes Sib et le caisson de grave actif Cub 2.
