MODE D'EMPLOI ESPRIMO P5925 FUJITSU SIEMENS
Brève description de la carte mère
Remarques relatives aux cartes
Respectez impérativement les consignes suivantes avec les cartes équipées de composants sensibles à l'électricité statique :
- Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
- Les appareils et outils utilisés doivent être dépourvus de toute charge statique.
- Débranchez les câbles avant de connecter ou de déconnecter les cartes. Manipulez les cartes en les tenant uniquement par leurs bords.
- Évitez de toucher les broches ou les circuits d'une carte.
Vous trouverez un aperçu des caractéristiques de performances dans la fiche technique.
Votre carte mère est disponible en plusieurs niveaux d'équipement. Selon sa configuration, cette carte mère possède ou supporte certaines caractéristiques.
Vous trouvez dans ce manuel une description des principales caractéristiques de cette carte mère.
Vous trouverez d'autres informations sur les cartes mères dans le manuel "Basic information on mainboard" sur le CD "User Documentation" ou "OEM Mainboard" ainsi que sur Internet.
Ports et connecteurs
Au début du manuel vous trouverez la position des ports et des connecteurs sur votre carte mère.
Les composants et connecteurs marqués ne sont pas obligatoirement disponibles sur la carte mère.
Ports externes
Au début du manuel, vous trouverez la position des ports externes de votre carte mère.
| Port clavier PS/2, violet (en option) | Port souris PS/2, vert (en option) | ||
| LAN 品 直 直 | Port LAN (RJ-45) | Port microphone, rose | |
| Entrée audio (Line in), bleu ciel | USB - Universal Serial Bus, noir | ||
| Sortie audio (Line out), vert clair | VGA, bleu | ||
| Interface série, turquoise |
Les ports externes USB au dos de l'appareil peuvent être chargés ensemble jusqu'à max. 2 A.
Contrôleur graphique
Intel GMA 3100 - Mémoire vidéo 256 Moctets Support de cartes ADD2 (carte adaptateur single et dual DVI)
| Résolution (profondeur de couleur jusqu'à 32 bits/pixel) | Fréquence |
| 1024 x 768 (recommendé / max*) | 120 / 200 Hz |
| 1280 x 1024 (recommendé / max*) | 100 / 120 Hz |
| 1600 x 1200 (recommendé / max*) | 85 / 120 Hz |
| 1440 x 900 Widescreen TFT (VGA / DVI) | x / x |
| 1680 x 1050 Widescreen TFT (VGA / DVI) | x / x |
| 1920 x 1200 Widescreen TFT (VGA / DVI) | x / x |
| * fréquence de rafraîchissement maximale de l'image pour le réglage graphique. La qualité d'image peut être déterminée en cas d'utilisation du réglage maximum. |
Monter/démonter le processeur
Avant de procéder aux étapes décrites ci-après, il est indispensable de séparer intégralement votre système de la tension de secteur! Vous trouvez à ce propos d'autres indications détaillées dans le manuel de votre système.
Caractéristiques techniques
- Socle LGA 775, max. 65 W; Intel® Core 2 DUO Processors 1333/1066/800 MHz FSB; Intel® Pentium Dual Core E2xxx Processors 800 MHz FSB, Intel® Celeron® Processors 4xx 800 MHz FSB
- Vous trouverez une liste actualisée des processeurs supportés par cette carte mère sur Internet à l'adresse suivante : "www.fujitsu-siemens.com/mainboards".
Ne touchez jamais la face inférieure du processeur. De légères salissures comme le gras de la peau peuvent perturber le fonctionnement du processeur ou le détruire. Usez de la plus grande précaution pour insérer le processeur dans le logement : les contacts à ressort du logement sont très sensibles et il ne faut pas les plier.
Si l'un ou plusieurs des contacts à ressort sont pliés, n'insérez en aucun cas le processeur dans le logement sous peine de l'endommager. Adressez-vous directement à votre revendeur
Méthode
Le logement réservé au processeur comporte un couvercle qui sert à protéger les contacts à ressort. En cas de garantie, la carte mère (Mainboard) sera uniquement acceptée par FUJITSU SIEMENS COMPUTERS si le couvercle de protection est en place!

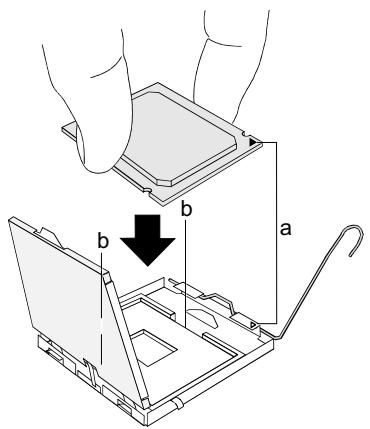

Retirez le refroidisseur. Appuyez sur le levier et décrochez-le. Relevez le support vers le haut. Saisissez le processeur entre le pouce et l'index et insérez-le dans le logement (b) de sorte que de l'encoche du processeur coincide avec l'encoche sur le logement (a). Rabaissez le levier jusqu'à ce qu'il s'enclenche. Retirez le capot protecteur et conservez-le.
Veuillez tenir compte du fait que les clips de fixation du refroidisseur nécessaires sur la carte mère varient en fonction du type de refroidisseur utilisé.
Suivant le modèle, vous devez restorer un film de protection du refroidisseur soit enduire le refroidisseur d'une pâte conductrice de chaleur avant de le remonter. Fixez le refroidisseur - suivant le modèle - à l'aide de quatre vis ou enfichez-le dans les fixations.
Monter/démonter le processeur
Caractéristiques techniques
| Technologie | modules DIMM DDR2 667 / 800 sans tampon 240 broches ; 1,8 V ; 64 bits, sans CCE |
| Taille totale | 128 Moctets à 8 Gocctets |
| Taille du module | 128, 256, 512, 1024 ou 2048 Mocctets par module |
Vous trouvez une liste actualisée des modules d'extension mémoire recommandés pour cette carte mère sur Internet à l'adresse suivante : "www.fujitsu-siemens.com/mainboards".
Au moins un module d'extension mémoire doit être monté. Il est possible de combiner des modules d'extension mémoire de capacités différentes.
Vous ne pouvez utiliser que des modules mémoires 1,8 V sans tampon sans CCE.
Les modules mémoire DDR2 doivent être conformes à la Specification PC2-5300U ou PC2-6400U.
Si vous utilisez plus d'un module d'extension mémoire, veillez à répartir les modules mémoire sur les deux canaux mémoire. Cette précaution vous permet de bénéficier des gains de performances offerts par le mode bi-canal (dual channel).
Les performances système maximales s'obtiennent lorsque la quantité de mémoire vive est la même dans le canal A et dans le canal B.
Pour faciliter le montage des modules, les logements (slots) sont marqués de codes couleur.
Dans le cas d'une configuration mémoire de 8 Goctets, la mémoire visible et utilisable peut être réduite jusqu'à 7 Goctets (selon la configuration du système).
| Nombre de modules mémoire installés | ||||
| Logement à utiliser | 1 | 2 | 3 | 4 |
| Canal A, slot 1 | X | X | X | X |
| Canal B, slot 2 | X | X | X | |
| Canal A, slot 3 | X | X | ||
| Canal B, slot 4 | X | |||
Le montage/démontage est décrit dans le manuel "Informations de base sur la carte mère".
Interruptions du BUS PCI - sélection du logement PCI ajustat
Vous trouverez de plus amples informations sur ce chapitre dans le manuel "Informations de base sur la carte mère".
Afin d'obtenir une stabilité, des performances et une compatibilité optimales, évitez l'utilisation multiple de lignes IRQ ISA ou IRQ PCI (IRQ Sharing). Si l'IRQ Sharing est inévitables, tous les périhériques impliqués et leurs pilotes doivent supporter l'IRQ Sharing.
L'affectation des IRQ ISA aux lignes IRQ PCI est normalement fixée automatiquement par le BIOS (voir description "Setup du BIOS").
Cartes d'extension monofonctionnelles
Les cartes d'extension PCI/PCI Express requièrent tout au plus une interruption, désignée comme interruption PCI INT A. Les cartes d'extension ne nécessitant aucune interruption peuvent être montées dans n'importe quel logement.
Cartes d'extension multifonctions ou cartes d'extension avec pont pci-pci intégré
Ces cartes d'extension nécessitent jusqu'à quatre interruptions PCI : INT A, INT B, INT C, INT D. Pour savoir combien et lesquelles de ces interruptions sont utilisées, reportez-vous à la documentation fournie avec la carte.
L'affectation des interruptions PCI aux lignes IRQ est reprise dans le tableau suivant :
On board controller
| PCI INT LINE | 1 (A) | 2 (B) | 3 (C) | 4 (D) | 5 (E) | 6 (F) | 7 (G) | 8 (H) |
| UHCI USB 1.1 | ||||||||
| Dev 1A Fn 0 1th | - | - | - | - | X | - | - | - |
| Dev 1A Fn 1 2nd | - | X | - | - | - | - | - | - |
| Dev 1D Fn 0 3rd | - | - | - | - | - | - | - | X |
| Dev 1D Fn 1 4th | - | - | - | - | - | - | X | - |
| Dev 1A Fn 2 5th | - | - | - | - | - | X | - | - |
| EHCI USB 2.0 | ||||||||
| Dev 1A Fn 7 | - | X | - | - | - | - | - | - |
| Dev 1D Fn 7 | - | - | - | - | - | - | - | X |
| SATA #1 | - | - | - | X | - | - | - | - |
| SATA #2 | - | X | - | - | - | - | - | - |
| SMBus | - | - | - | X | - | - | - | - |
| Intel LAN | - | - | X | - | - | - | - | - |
| HD Audio | - | - | - | - | X | - | - | - |
| Broadcom LAN | D | A | B | C | - | - | - | - |
| Onboard Graphik | X | - | - | - | - | - | - | - |
Mechanical Slot
| PCI INT LINE | 1 (A) | 2 (B) | 3 (C) | 4 (D) | 5 (E) | 6 (F) | 7 (G) | 8 (H) |
| PCI | ||||||||
| Slot 1 | - | - | D | C | - | B | A | - |
| Slot 2 | - | - | C | D | - | A | B | - |
| PCIe x16 | A | B | C | D | - | - | - | - |
| PCIe X1 | - | - | - | - | - | - | X | - |
Utilisez d'abord les logements PCI/PCI Express qui disposent d'une seule ligne IRQ PCI (pas d'IRQ Sharing). Si vous devez utiliser un autre logement PCI/PCI Express avec IRQ Sharing, vérifiez si la carte d'extension supporte intégralement l'IRQ Sharing avec les autres périphériques sur cette ligne IRQ PCI. Les pilotes de toutes les cartes et composants de cette ligne IRQ PCI doivent également supporter l'IRQ Sharing.
Mise à jour du BIOS
Quand une mise à jour du BIOS est-elle nécessaire ?
Fujitsu Siemens Computers propose de nouvelles versions du BIOS afin de garantir la compatibilité avec les nouveaux systèmes d'exploitation, les nouveaux logiciels ou le nouveau matériel. De nouvelles fonctionnalités du BIOS peuvent en outre être intégrées.
Une mise à jour du BIOS est toujours nécessaire en cas de problème ne pouvant être résolu par l'utilisation de nouveaux pilotes ou logiciels.
Où se procurer des mises à jour du BIOS ?
Les mises à jour du BIOS sont disponibles sur Internet à l'adresse "www.fujitsu-siemens.com/mainboards".
Mise à jour du BIOS sous DOS avec disquette de mise à jour du BIOS opérationnelle – brève description
De notre page Internet, téléchargez sur votre PC le fichier de mise à jour. Introduisez une disquette vierge (1,44 Moctets). Lancez l'exécution du fichier de mise à jour (p. ex.: 2461103.EXE). Une disquette amorcable de mise à jour est créée. Laissez cette disquette dans le lecteur de disquettes. Redémarrez le PC. Suivez les instructions à l'écran.
Vous trouvez des informations détaillées sur la mise à jour du BIOS sous DOS dans le manuel "BIOS-Setup" (CD "Drivers & Utilities").
Mise à jour du BIOS sous windows avec l'utilitaire deskflash
Le BIOS peut également être mis à jour directement sous Windows avec l'utilitaire DeskFlash. DeskFlash se trouve sur le CD "Drivers & Utilities" (sous DeskUpdate).
