Type de produit	Radioémetteur portatif avec localisation et fonction PTI
Marque et modèle	ICOM IF-F44GTPTILOC
Dimensions (approx.)	130 x 60 x 40 mm
Poids (approx.)	300 g (avec batterie)
Alimentation	Batterie rechargeable lithium-ion (non spécifiée, estimation)
Fréquence d'émission	Bande UHF (non spécifiée, estimation 400-470 MHz)
Puissance d'émission	Environ 10 mW pour les bornes, portatif ~ 1 W (estimation)
Autonomie des bornes	Environ 5 ans avec transmission toutes les 30 secondes
Fonctions principales	Émission/réception audio et alphanumérique, localisation par borne active I-LOC, alarme PTI (homme mort) avec accéléromètre double axe
Modes de détection	Perte de verticalité, perte de mouvement, combinaison, détection de mouvement (antivol)
Réglage de sensibilité	Angle d'inclinaison programmable au degré près, seuil de détection de mouvement réglable en continu
Alarmes	Manuelle (bouton rouge) et automatique (pré-alarme sonore)
Interface utilisateur	Sans clavier, affichage alphanumérique (estimation)
Connectivité	Récepteur dédié pour bornes actives 868 MHz ISM
Compatibilité système	SOFTGUARD, base radio IF-BF510TN822600/IF-BF610TN822600
Fonctions de sécurité	Sécurité positive discrète, contrôle mise sous tension par Softguard, accusé de réception avec la base
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; éviter les solvants et produits abrasifs
Pièces détachées et réparabilité	Batterie, antenne, bornes IF-ELTXLOC/BE, badges IF-BADGEEURO ; réparation par ICOM ou centre agréé
Informations générales	Conçu pour environnements intérieurs sans GPS ; système fiable avec identification unique des bornes et CRC

FOIRE AUX QUESTIONS - IF-F44GTPTILOC ICOM

Comment déclencher une alarme manuelle ?

Appuyez sur le bouton rouge situé sur le dessus du portatif. L'alarme manuelle est immédiatement transmise.

Comment régler la sensibilité de détection de mouvement ?

Le seuil de détection de mouvement est réglable en continu via le logiciel Softguard ou directement sur le portatif. L'angle d'inclinaison est programmable au degré près.

Quels sont les modes de fonctionnement sécurité disponibles ?

Cinq modes : perte de verticalité, perte de mouvement, perte de mouvement OU perte de verticalité, perte de mouvement ET perte de verticalité, détection de mouvement (antivol).

Que faire si la borne émet un signal de pile faible ?

Le message de pile faible est automatiquement transmis via tout portatif passant à proximité, puis relayé vers Softguard. Remplacez la pile lithium 3,6 V dès que possible.

Quelle est la portée des bornes ?

Portée d'environ 20 m en intérieur et plus de 100 m en extérieur, ajustable par programmation de la puissance (10 mW par défaut).

Peut-on utiliser le portatif sans borne active ?

Oui, mais la fonction de localisation ne sera pas active. Les fonctions PTI (alarme homme mort) et communication radio restent disponibles.

Comment configurer la temporisation de l'alarme automatique ?

La temporisation de la pré-alarme est paramétrable via le logiciel Softguard ou l'interface de programmation du portatif.

Le portatif est-il résistant à l'eau ?

Les spécifications exactes ne sont pas fournies. Pour une utilisation en extérieur, protégez-le de la pluie. Consultez la notice complète.

Quels équipements sont nécessaires pour un système complet ?

Un ou plusieurs portatifs IF-F34GS PTIROC/F44GSPTIROC, des bornes IF-ELTXLOC/BE, des badges IF-BADGEEURO, une base radio IF-BF510TN822600/IF-BF610TN822600 avec logiciel Softguard.

Comment nettoyer le portatif ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Ne plongez pas l'appareil dans l'eau.

MODE D'EMPLOI IF-F44GTPTILOC ICOM

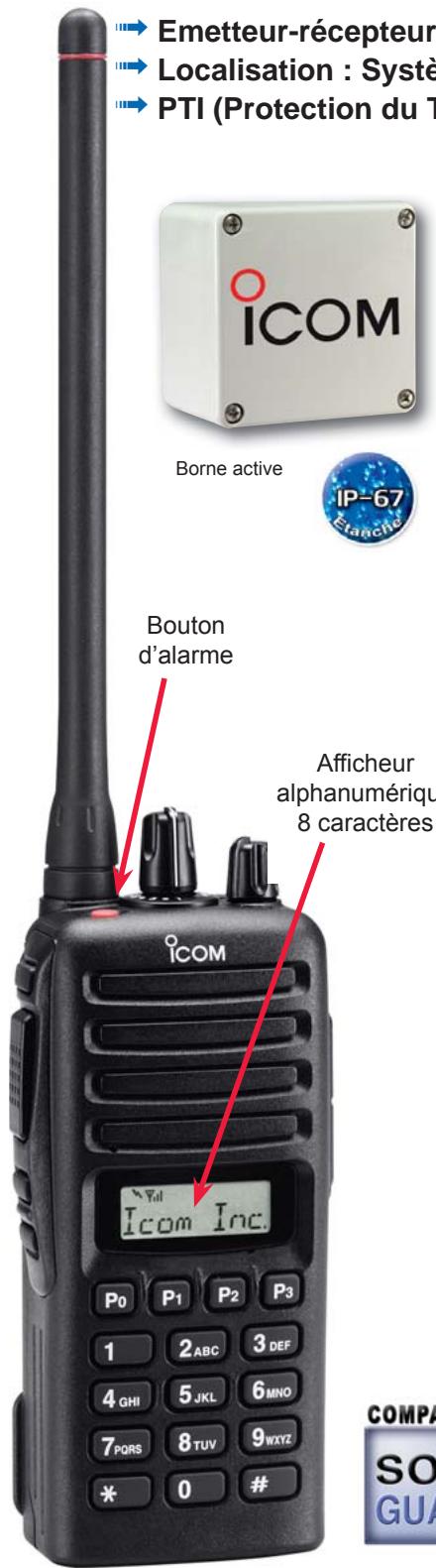

3 Équipements en un !

Émission réception audio et alphanumérique ("textos") de localisation par borne active (I-LOC) vailleur isolé) : Détection de mouvement ou / et perte de verticalité

Ces portatifs sont conçus pour des utilisateurs ayant des besoins de localisation en milieux fermés (bâtiments, hangars, etc...), pour lesquels les systèmes de positionnement par GPS ne conviennent pas.

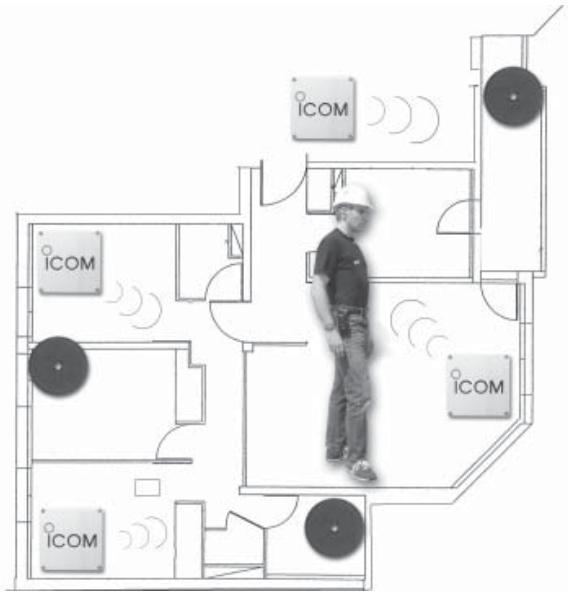

Localisation par borne active : I-LOC

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le portatif radio, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Fonction PTI et perte de mouvement

Équipe en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre), les portatifs représentent les caractéristiques suivantes.

Alarme manuelle ou automatique avec module accéléromètre

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps).

Le seuil de détection de mouvement est régable en continu.

Modèle sans clavier créé avec antenne courte

COMPATIBLE

SOFT

GUARD

Bornes «actives» pour localisation

• Bornes réalisées selon la technologie la plus récente : microprocesseur RISC* à très faible consommation et nouvelle bande ISM à 868 MHz pour un minimum d'interférences avec l'émission propre du portatif.
• Autoalimentée : Version autoalimentée avec pile lithium 3,6 V.
• Puissance d'émission d'environ 10 mW : ce qui autorise une portée de 20 m en intérieur et de plus de 100 m en extérieur (ajustable).
• Grande autonomie : dans le cas d'une transmission des bornes toutes les 30 secondes, la consommation moyenne typique est de 150~ W (50 A sous 3,6V). Celle-ci peut être encore réduite en augmentant l'intervalle de transmission si la configuration des lieux le permet.

Avec un intervalle de transmission de 30 secondes, les bornes disposent d'une autonomie d'environ 5 ans.

Information automatique de niveau de « pile faible »

Afin de simplifier l'entretien des piles et de sécuriser le système, une information est envoyée automatiquement vers Softguard lorsque la pile d'une borne faiblit et doit être changée. Cette information, qui est contenue dans le message de la borne, sera envoyée à la base par tout portatif passant à proximité. Le système est donc particulièrement fiable puisqu'il est impossible de se couvrir avec des bornes inopérantes (dans la mesure où il y a régulièrement des portatifs en circulation dans les locaux).

• Identité unique de chaque borne

Chaque borne est unique et ne peut pas être reproductive, assurant une parfaite sécurité du système.

L'intervalle d'émission de la borne est facilement programmable parmi les valeurs suivantes : 0, 3, 1, 3, 10 secondes. Un CRC ajoute à l'identité permet de sécuriser totalement la transmission et d'éviter de « fausses réceptions ». *Reduce Instruction Set Computer CRC peut dire Cyclic Redundancy Code Le calcul de CRC permet au récepteur d'un message de vérifier que les données transmises ne contiennent pas d'erreurs.

Équipements nécessaires pour le système :

-Un ou plusieurs portatifs de localisation IF-F34GS PTIROC/ F44GSPTIROC -Plusieurs bornes IF-ELTXLOC/BE (nombre à déterminer selon la zone à couvrir) -Plusieurs badges IF-BADGEEURO (nombre à déterminer selon la zone à couvrir) -Suivant configuration : - SOFTGUARD : une base IF-BF510TN822600/BF610TN822600 avec IF-OPCF600 et logiciel SOFTGUARD plus IF-PC600 et micro de table

Pour une sécurité maximum, l'équipement fixe (base radio) interroge à intervalles réguliers le portatif qui envoie systématiquement un accusé de réception (fonction désactivable). Le PC sécurité surveille ainsi automatiquement l'utilisateur du portatif pour assurer sa protection.

La sécurité positive est activable de façon discrète, c'est-à-dire sans aucune manifestation auditive ni indication sur l'affichage du portatif. Elle renvoie en même temps le niveau de la batterie du portatif (avec le logiciel SOFTWARE).

Possibilité de contrôle la mise sous tension ou l'arrêt du portatif par Softguard. Évite l'arrêt du portatif par erreur pendant une ronde.

Portatif IF-F34GSPTILOC

Base radio

IF-BF510TN822600

IF-BF610TN822600

SOFTGUARD

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
