Type de produit	Radioémetteur portatif avec localisation par bornes actives (I-LOC) et fonctions PTI
Marque	ICOM
Modèle	IF-F34GSPTILOC
Alimentation du portatif	Batterie rechargeable (typiquement Li-Ion, non spécifiée)
Alimentation des bornes I-LOC	Pile lithium 3,6 V, autonomie environ 5 ans (transmission toutes les 30 s)
Fréquence des bornes	Bande ISM 868 MHz
Puissance d'émission des bornes	Environ 10 mW, portée 20 m intérieur / 100 m extérieur
Fonctions de sécurité	Alarme manuelle (bouton rouge) et automatique (perte de verticalité/inclinaison, perte de mouvement, combinaison des deux)
Détection de mouvement	Accéléromètre 2 axes, seuil réglable en continu, angle d'inclinaison programmable au degré près
Modes de fonctionnement	5 modes : perte de verticalité seul, perte de mouvement seul, perte de mouvement OU verticalité, perte de mouvement ET verticalité, détection de mouvement (antivol)
Localisation I-LOC	Réception d'identité des bornes actives, transmission à la base sur alarme ou changement de zone
Communication avec la base	Accusé de réception (sécurité positive) activable, transmission niveau batterie
Compatibilité logicielle	SOFTGUARD (base IF-BF510TN822600 ou IF-BF610TN822600 avec micro)
Équipements complémentaires	Bornes IF-ELTXLOC/BE, badges IF-BADGEEURO, base radio, logiciel
Modèle sans clavier	Antenne courte
Informations générales	Notice 2 pages, téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - IF-F34GSPTILOC ICOM

Comment fonctionne le système de localisation I-LOC ?

Le système I-LOC utilise des bornes actives placées dans les bâtiments, émettant leur identité en bande ISM 868 MHz. Le portatif reçoit ces identités lorsqu'il passe à proximité. Selon le mode choisi, l'identité est transmise à chaque entrée dans une nouvelle zone ou lors d'une alarme.

Quels sont les différents modes de sécurité disponibles ?

Cinq modes sont disponibles : perte de verticalité seul, perte de mouvement seul, perte de mouvement OU perte de verticalité, perte de mouvement ET perte de verticalité, et détection de mouvement (fonction antivol).

Comment déclencher une alarme manuelle ?

Il suffit d'appuyer sur le bouton rouge situé sur le dessus du portatif. L'alarme manuelle est immédiate.

Qu'est-ce que la sécurité positive ?

La sécurité positive est une fonction activable discrètement (sans signal sonore ni affichage) où la base interroge régulièrement le portatif, qui envoie un accusé de réception. En cas de non-réponse, une alarme est déclenchée.

Quelle est l'autonomie des bornes I-LOC ?

Avec un intervalle de transmission de 30 secondes, les bornes ont une autonomie d'environ 5 ans sur pile lithium 3,6 V.

Comment régler l'angle d'inclinaison ?

L'angle d'inclinaison est programmable au degré près via l'accéléromètre 2 axes. Le réglage est fin et peut être effectué entre 0 et 90° (selon la notice).

Que faire en cas de pile faible sur une borne ?

La borne émet un message de pile faible dans son signal. Tout portatif passant à proximité transmet cette information à la base Softguard, permettant un remplacement rapide.

Le portatif peut-il être éteint à distance ?

Oui, avec le logiciel Softguard, il est possible de contrôler la mise sous tension ou l'arrêt du portatif pour éviter un arrêt accidentel pendant une ronde.

Quels équipements sont nécessaires pour un système complet ?

Il faut un ou plusieurs portatifs IF-F34GS PTIROC, plusieurs bornes IF-ELTXLOC/BE, des badges IF-BADGEEURO, une base radio (IF-BF510TN822600 ou IF-BF610TN822600) avec le logiciel Softguard et un micro de table.

Comment télécharger la notice ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Il suffit de rechercher le modèle IF-F34GSPTILOC et de cliquer sur 'Télécharger'.

MODE D'EMPLOI IF-F34GSPTILOC ICOM

3 Équipements en un !

Émission réception audio et alphanumérique ("textos") de localisation par borne active (I-LOC) vailleur isolé) : Détection de mouvement ou / et perte de verticalité

Ces portatifs sont conçus pour des utilisateurs ayant des besoins de localisation en milieux fermés (bâtiments, hangars, etc...), pour lesquels les systèmes de positionnement par GPS ne conviennent pas.

Localisation par borne active : I-LOC

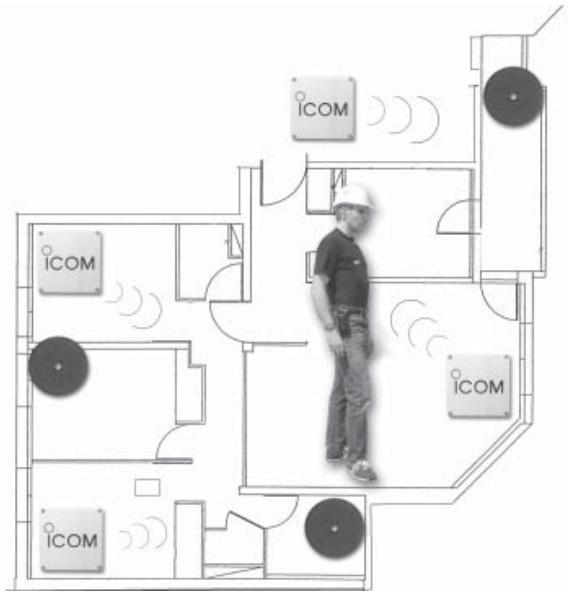

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le portatif radio, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Fonction PTI et perte de mouvement

Équipe en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre), les portatifs représentent les caractéristiques suivantes.

Alarme manuelle ou automatique avec module accéléromètre

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps).

Le seuil de détection de mouvement est régable en continu.

Modèle sans clavier créé avec antenne courte

COMPATIBLE

SOFT

GUARD

Bornes «actives» pour localisation

• Bornes réalisées selon la technologie la plus récente : microprocesseur RISC* à très faible consommation et nouvelle bande ISM à 868 MHz pour un minimum d'interférences avec l'émission propre du portatif.
• Autoalimentée : Version autoalimentée avec pile lithium 3,6 V.
• Puissance d'émission d'environ 10 mW : ce qui autorise une portée de 20 m en intérieur et de plus de 100 m en extérieur (ajustable).
• Grande autonomie : dans le cas d'une transmission des bornes toutes les 30 secondes, la consommation moyenne typique est de 150~ W (50 A sous 3,6V). Celle-ci peut être encore réduite en augmentant l'intervalle de transmission si la configuration des lieux le permet.

Avec un intervalle de transmission de 30 secondes, les bornes disposent d'une autonomie d'environ 5 ans.

Information automatique de niveau de « pile faible »

Afin de simplifier l'entretien des piles et de sécuriser le système, une information est envoyée automatiquement vers Softguard lorsque la pile d'une borne faiblit et doit être changée. Cette information, qui est contenue dans le message de la borne, sera envoyée à la base par tout portatif passant à proximité. Le système est donc particulièrement fiable puisqu'il est impossible de se couvrir avec des bornes inopérantes (dans la mesure où il y a régulièrement des portatifs en circulation dans les locaux).

• Identité unique de chaque borne

Chaque borne est unique et ne peut pas être reproductive, assurant une parfaite sécurité du système.

L'intervalle d'émission de la borne est facilement programmable parmi les valeurs suivantes : 0, 3, 1, 3, 10 secondes. Un CRC ajoute à l'identité permet de sécuriser totalement la transmission et d'éviter de « fausses réceptions ». *Reduce Instruction Set Computer CRC peut dire Cyclic Redundancy Code Le calcul de CRC permet au récepteur d'un message de vérifier que les données transmises ne contiennent pas d'erreurs.

Équipements nécessaires pour le système :

-Un ou plusieurs portatifs de localisation IF-F34GS PTIROC/ F44GSPTIROC -Plusieurs bornes IF-ELTXLOC/BE (nombre à déterminer selon la zone à couvrir) -Plusieurs badges IF-BADGEEURO (nombre à déterminer selon la zone à couvrir)

-Suivant configuration :

• SOFTGUARD : une base IF-BF510TN822600/BF610TN822600 avec IF-OPCF600 et logiciel SOFTWARE plus IF-PC600 et micro de table

Pour une sécurité maximum, l'équipement fixe (base radio) interroge à intervalles réguliers le portatif qui envoie systématiquement un accusé de réception (fonction désactivable). Le PC sécurité surveille ainsi automatiquement l'utilisateur du portatif pour assurer sa protection.

La sécurité positive est activable de façon discrète, c'est-à-dire sans aucune manifestation auditive ni indication sur l'affichage du portatif. Elle renvoie en même temps le niveau de la batterie du portatif (avec le logiciel SOFTWARE).

Possibilité de contrôle la mise sous tension ou l'arrêt du portatif par Softguard. Évite l'arrêt du portatif par erreur pendant une ronde.

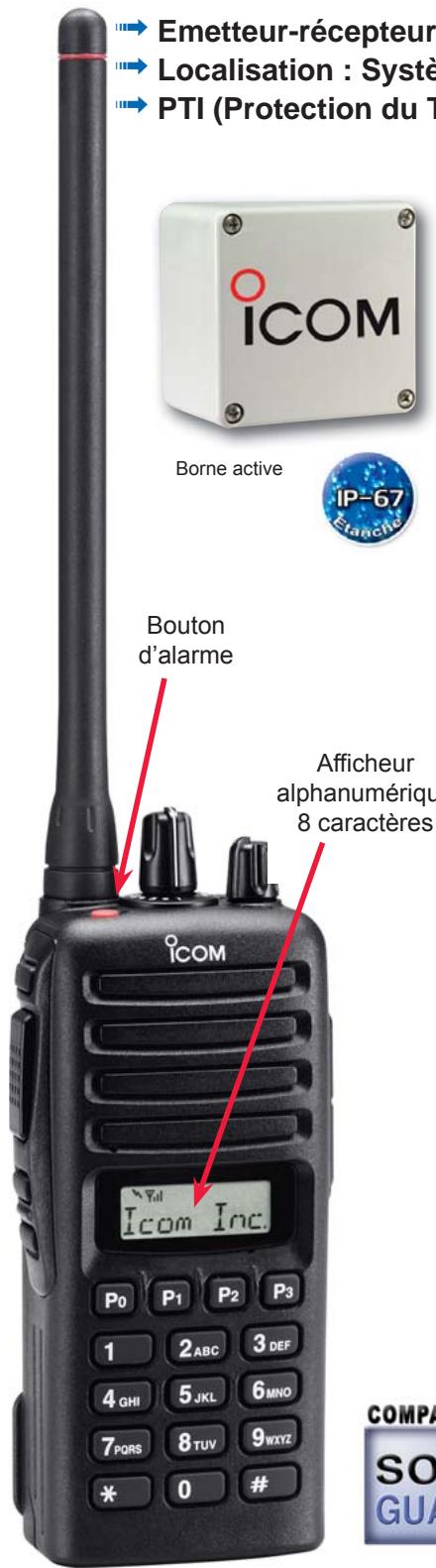

Portatif IF-F34GSPTILOC

Base radio

IF-BF510TN822600

IF-BF610TN822600

SOFTGUARD

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
