Type de produit	Radioémetteur portatif avec localisation
Marque	ICOM
Modèle	IF-F44GSPTILOC
Dimensions (approx.)	140 x 60 x 40 mm
Poids (approx.)	400 g avec batterie
Alimentation	Batterie lithium-ion rechargeable
Autonomie	Jusqu'à 5 ans (bornes) ; portatif : variable selon usage
Fonctions principales	Émission/réception audio et alphanumérique, localisation par bornes actives I-LOC, fonction PTI (homme mort) avec accéléromètre 2 axes, alarme manuelle et automatique
Modes de sécurité	5 modes : perte de verticalité seul, perte de mouvement seul, perte de mouvement OU verticalité, perte de mouvement ET verticalité, détection de mouvement (antivol)
Angle d'inclinaison	Programmable au degré près
Détection de mouvement	Seuil réglable en continu, capte les vibrations corporelles
Localisation	Par bornes actives I-LOC (bande ISM 868 MHz, portée 20 m intérieur / 100 m extérieur)
Compatibilité	Compatible SOFTGUARD, bases IF-BF510TN822600 / IF-BF610TN822600
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Alarme manuelle (bouton rouge) et automatique (inclinaison/immobilité) ; sécurité positive discrète
Pièces détachées	Batterie, antenne courte, clip ceinture (modèle sans clavier)
Réparabilité	Réparable par centre agréé ICOM
Informations générales	Conçu pour localisation en milieux fermés (bâtiments, hangars) ; système sans GPS

FOIRE AUX QUESTIONS - IF-F44GSPTILOC ICOM

Comment activer l'alarme manuelle sur le IF-F44GSPTILOC ?

Appuyez sur le bouton rouge situé sur le dessus du portatif. L'alarme se déclenche immédiatement et envoie une alerte via le système SOFTGUARD.

Quels sont les modes de sécurité disponibles ?

Cinq modes : perte de verticalité seul, perte de mouvement seul, perte de mouvement OU verticalité, perte de mouvement ET verticalité, et détection de mouvement (antivol). Le mode se sélectionne via la programmation.

Comment fonctionne la localisation I-LOC ?

Des bornes actives (IF-ELTXLOC/BE) placées dans les bâtiments émettent leur identité. Le portatif reçoit ces signaux lorsqu'il passe à proximité et transmet l'identité à la base SOFTGUARD, permettant de localiser l'utilisateur.

Quelle est l'autonomie des bornes de localisation ?

Avec un intervalle de transmission de 30 secondes, les bornes ont une autonomie d'environ 5 ans grâce à leur pile lithium 3,6 V. Une information de pile faible est envoyée automatiquement.

Le IF-F44GSPTILOC est-il résistant à l'eau ?

La notice ne mentionne pas de norme d'étanchéité. Il est donc recommandé de ne pas exposer l'appareil à l'humidité ou à l'eau.

Puis-je utiliser le portatif sans le système SOFTGUARD ?

Oui, le portatif peut fonctionner de manière autonome pour les communications vocales, mais les fonctions de localisation et de sécurité (PTI) nécessitent une base SOFTGUARD pour la supervision.

Comment régler le seuil de détection de mouvement ?

Le seuil de détection de mouvement est réglable en continu via le logiciel SOFTGUARD. Consultez le manuel pour les valeurs recommandées selon l'activité.

Que faire si la batterie du portatif est faible ?

Le niveau de batterie est transmis à SOFTGUARD. Rechargez la batterie à l'aide du chargeur fourni. Utilisez uniquement une batterie ICOM homologuée.

Comment changer l'angle d'inclinaison pour la détection de chute ?

L'angle d'inclinaison est programmable au degré près via SOFTGUARD. Contactez votre administrateur système pour modifier ce paramètre.

Où puis-je télécharger la notice complète ?

La notice PDF est disponible gratuitement sur notice-facile.com. Rendez-vous sur la page du produit IF-F44GSPTILOC et cliquez sur 'Télécharger'.

MODE D'EMPLOI IF-F44GSPTILOC ICOM

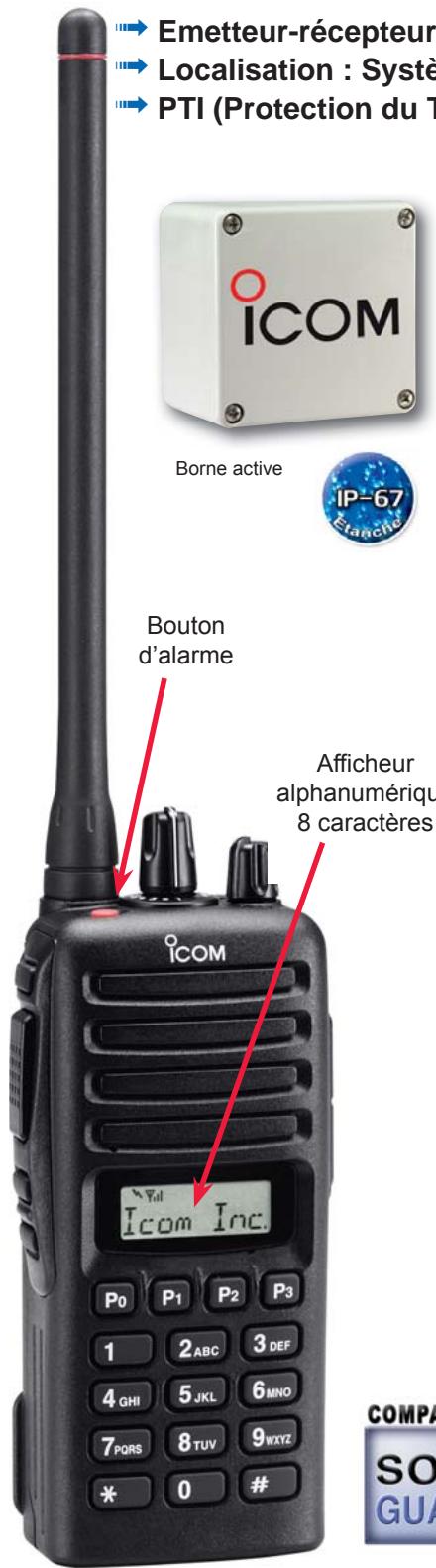

3 Équipements en un !

Émission réception audio et alphanumérique ("textos") de localisation par borne active (I-LOC) vaillieur isolé) : Détection de mouvement ou / et perte de verticalité

Ces portatifs sont conçus pour des utilisateurs ayant des besoins de localisation en milieux fermés (bâtiments, hangars, etc...), pour lesquels les systèmes de positionnement par GPS ne conviennent pas.

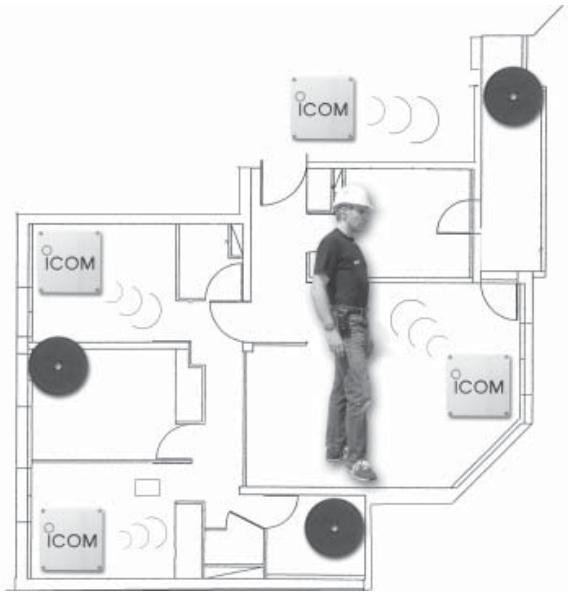

Localisation par borne active : I-LOC

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le portatif radio, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Fonction PTI et perte de mouvement

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre), les portatifs représentent les caractéristiques suivantes.

Alarme manuelle ou automatique avec module accéléromètre

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps).

Le seuil de détection de mouvement est régable en continu.

Modèle sans clavier créé avec antenne courte

COMPATIBLE

SOFT

GUARD

Bornes «actives» pour localisation

• Bornes réalisées selon la technologie la plus récente : microprocesseur RISC* à très faible consommation et nouvelle bande ISM à 868 MHz pour un minimum d'interférences avec l'émission propre du portatif.
• Autoalimentée : Version autoalimentée avec pile lithium 3,6 V.
• Puissance d'émission d'environ 10 mW : ce qui autorise une portée de 20 m en intérieur et de plus de 100 m en extérieur (ajustable).
• Grande autonomie : dans le cas d'une transmission des bornes toutes les 30 secondes, la consommation moyenne typique est de 150~ W (50μA sous 3,6 V). Celle-ci peut être encore réduite en augmentant l'intervalle de transmission si la configuration des lieux le permet.

Avec un intervalle de transmission de 30 secondes, les bornes disposent d'une autonomie d'environ 5 ans.

Information automatique de niveau de « pile faible »

Afin de simplifier l'entretien des piles et de sécuriser le système, une information est envoyée automatiquement vers Softguard lorsque la pile d'une borne faiblit et doit être changée. Cette information, qui est contenue dans le message de la borne, sera envoyée à la base par tout portatif passant à proximité. Le système est donc particulièrement fiable puisqu'il est impossible de se couvrir avec des bornes inopérantes (dans la mesure où il y a régulièrement des portatifs en circulation dans les locaux).

• Identité unique de chaque borne

Chaque borne est unique et ne peut pas être reproductive, assurant une parfaite sécurité du système.

L'intervalle d'émission de la borne est facilement programmable parmi les valeurs suivantes : 0, 3, 1, 3, 10 secondes. Un CRC ajoute à l'identité permet de sécuriser totalement la transmission et d'éviter de « fausses réceptions ». *Reduce Instruction Set Computer CRC peut dire Cyclic Redundancy Code Le calcul de CRC permet au récepteur d'un message de vérifier que les données transmises ne contiennent pas d'erreurs.

Équipements nécessaires pour le système :

-Un ou plusieurs portatifs de localisation IF-F34GS PTIROC/ F44GSPTIROC -Plusieurs bornes IF-ELTXLOC/BE (nombre à déterminer selon la zone à couvrir) -Plusieurs badges IF-BADGEEURO (nombre à déterminer selon la zone à couvrir) -Suivant configuration : - SOFTGUARD : une base IF-BF510TN822600/BF610TN822600 avec IF-OPCF600 et logiciel SOFTGUARD plus IF-PC600 et micro de table

Pour une sécurité maximum, l'équipement fixe (base radio) interroge à intervalles réguliers le portatif qui envoie systématiquement un accusé de réception (fonction désactivable). Le PC sécurité surveille ainsi automatiquement l'utilisateur du portatif pour assurer sa protection.

La sécurité positive est activable de façon discrète, c'est-à-dire sans aucune manifestation auditive ni indication sur l'affichage du portatif. Elle renvoie en même temps le niveau de la batterie du portatif (avec le logiciel SOFTWARE).

Possibilité de contrôle la mise sous tension ou l'arrêt du portatif par Softguard. Évite l'arrêt du portatif par erreur pendant une ronde.

Portatif IF-F34GSPTILOC

Base radio

IF-BF510TN822600

IF-BF610TN822600

SOFTGUARD

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
