IF-F34GSPTIROC - Radioémetteur portatif ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radioémetteur portatif
Marque	ICOM
Modèle	IF-F34GSPTIROC
Fonctions principales	Émetteur-récepteur radio, localisation par bornes actives (I-LOC), fonction rondier (lecture de badges), Protection du Travailleur Isolé (PTI)
Alimentation du portatif	Batterie interne rechargeable (type non spécifié)
Alimentation des bornes	Pile lithium 3,6 V
Sécurité PTI	Accéléromètre 2 axes, alarme manuelle (bouton rouge) et automatique (perte de mouvement ou verticalité), 5 modes de fonctionnement, angle d'inclinaison programmable
Localisation	Système I-LOC avec bornes actives (IF-ELTXLOC/BE) transmettant leur identité périodiquement
Lecture de badge	Jusqu'à 5 points mémorisés, transmission automatique à la base
Autonomie des bornes	Environ 5 ans avec intervalle de transmission de 30 secondes
Portée des bornes	Environ 20 m en intérieur, plus de 100 m en extérieur (ajustable)
Compatibilité logicielle	SOFTGUARD (base IF-BF610TN822600 avec IF-OPCF600)
Antenne	Antenne courte (modèle sans clavier)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et accessoires	Bornes IF-ELTXLOC/BE, badges IF-BADGEEURO, base radio, logiciel SOFTGUARD
Informations générales	Fabriqué par ICOM France. Spécifications sujettes à modification sans préavis.
Dimensions (estimées)	Environ 150 x 60 x 40 mm (portatif)
Poids (estimé)	Environ 300 g (portatif)

FOIRE AUX QUESTIONS - IF-F34GSPTIROC ICOM

Comment fonctionne la fonction PTI ?

Le PTI (Protection du Travailleur Isolé) détecte l'immobilité ou la perte de verticalité via un accéléromètre 2 axes. Une pré-alarme sonore avertit l'utilisateur avant le déclenchement de l'alarme. L'alarme manuelle s'active par le bouton rouge.

Quels sont les modes de détection PTI disponibles ?

Cinq modes sont disponibles : perte de verticalité seule, perte de mouvement seule, perte de mouvement OU verticalité, perte de mouvement ET verticalité (sécurité max), et détection de mouvement (antivol).

Comment configurer la localisation I-LOC ?

Placez des bornes actives (IF-ELTXLOC/BE) aux points stratégiques. Le portatif reçoit leur identité à proximité et la transmet à la base selon le mode choisi (entrée dans une nouvelle zone, alarme, etc.).

Quelle est l'autonomie des bornes ?

Avec un intervalle de transmission de 30 secondes, l'autonomie est d'environ 5 ans grâce à une pile lithium 3,6 V et une très faible consommation.

Comment fonctionne la lecture de badges pour les rondes ?

Présentez le portatif devant un badge (IF-BADGEEURO) et appuyez sur une touche. Jusqu'à 5 points sont mémorisés, puis transmis automatiquement dès que possible (canal libre et couverture).

Peut-on utiliser le portatif sans couverture radio ?

Oui, la mémorisation des badges permet de stocker jusqu'à 5 identités et de les transmettre ultérieurement dès que la couverture est rétablie.

Comment savoir si une borne doit être remplacée ?

Les bornes envoient une information de pile faible via les portatifs passant à proximité, qui la transmettent au logiciel SOFTGUARD.

Quels accessoires sont nécessaires pour le système complet ?

Il faut au moins un portatif IF-F34GSPTIROC, plusieurs bornes IF-ELTXLOC/BE, des badges IF-BADGEEURO, et selon la configuration, une base radio avec logiciel SOFTGUARD.

Le portatif est-il compatible avec d'autres logiciels ?

Il est conçu pour fonctionner avec SOFTGUARD, mais d'autres logiciels compatibles peuvent être utilisés (non spécifié).

Comment nettoyer et entretenir le portatif ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez l'eau et les produits chimiques. Vérifiez régulièrement l'état de la batterie et des antennes.

MODE D'EMPLOI IF-F34GSPTIROC ICOM

4 Équipements en un !

Émetteur-récepteur radio : Émission réception audio et alphanumérique (“textos”) → Localisation : Système de localisation par borne active (I-LOC) Rondier : Lecteur d'étiquettes électroniques → PTI (Protection du Travailleur Isolé) : Détection de mouvement ou / et perte de verticalité

COMPATIBLE

SOFT

GUARD

Modèle sans clavier créé avec antenne courte

Borne active

Badges électroniques

Ces portatifs sont conçus pour des utilisateurs effectuant des rondes et ayant des besoins de localisation en milieux fermés (bâtiments, hangars, etc...), pour lesquels les systèmes de positionnement par GPS ne conviennent pas.

Localisation par borne active : I-LOC

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le portatif radio, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Lecture de badge : rondier

Lecture du point de ronde par simple pression sur une touche lors de la présentation devant les badges. Les identités des badges sont alors mémorisées dans le portatif (jusqu'à 5 points) puis le portatif transmet les informations automatiquement dès que cela est possible (canal libre et couverture radio). Cette fonction mémorisation autorise donc l'installation de badges dans des zones hors couverture (ex: tunnel, parking...).

✓ Programmation et maintenance simplifiées

En cas de modification de ronde, seule la base radio ou le PC doit être reprogrammée (ajout ou suppression de badges).

Dans le cas où l'utilisateur présente par erreur plusieurs fois le portatif devant la même étiquette, la temporisation permet de mémoriser et de transmettre les identités de ce point de ronde une seule fois et de façon totalement sécurisée et inviable grâce à l'accusé de réception radio (ACK).

Fonction PTI et perte de mouvement

Équipe en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre), les portatifs représentent les caractéristiques suivantes.

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 Modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après.

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (détection des vibrations du corps).

Le seuil de détection de mouvement est réglable en continu.

Bornes «actives» pour localisation

• Bornes réalisées selon la technologie la plus récente : microprocesseur RISC* à très faible consommation et nouvelle bande ISM à 868 MHz pour un minimum d'interférences avec l'émission propre du portatif.
• Autoalimentée : Version autoalimentée avec pile lithium 3,6 V.
• Puissance d'émission d'environ 10 mW : ce qui autorise une portée de 20 m en intérieur et de plus de 100 m en extérieur (ajustable).
• Grande autonomie : dans le cas d'une transmission des bornes toutes les 30 secondes, la consommation moyenne typique est de 150~ W (50μA sous 3,6 V). Celle-ci peut être encore réduite en augmentant l'intervalle de transmission si la configuration des lieux le permet.

Avec un intervalle de transmission de 30 secondes, les bornes disposent d'une autonomie d'environ 5 ans.

Information automatique de niveau de « pile faible »

Afin de simplifier l'entretien des piles et de sécuriser le système, une information est envoyée automatiquement vers Softguard lorsque la pile d'une borne faiblit et doit être changée. Cette information, qui est contenue dans le message de la borne, sera envoyée à la base par tout portatif passant à proximité. Le système est donc particulièrement fiable puisqu'il est impossible de se couvrir avec des bornes inopérantes (dans la mesure où il y a régulièrement des portatifs en circulation dans les locaux).

• Identité unique de chaque borne

Chaque borne est unique et ne peut pas être reproductive, assurant une parfaite sécurité du système.

L'intervalle d'émission de la borne est facilement programmable parmi les valeurs suivantes : 0, 3, 1, 3, 10 secondes.

Un CRC ajouté à l'identité permet de sécuriser totalement la transmission et d'éviter de « fausses réceptions ».

Reduce Istruction Set Computer. *CRCD cyclic Redundancy Code Le calcul de CRC peut au récepteur d'un message de verifier que les données transmises ne contiennent pas d'erreurs.

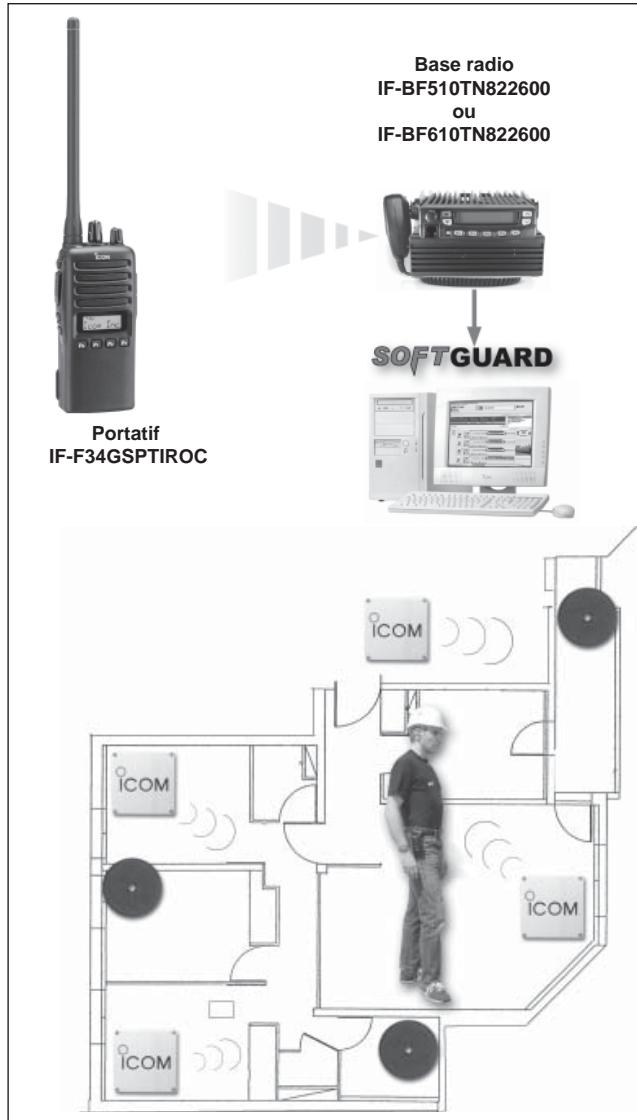

Équipements nécessaires pour le système :

-Un ou plusieurs portatifs de localisation IF-F34GS PTIROC/F44GSPTIROC

-Plusieurs bornes IF-ELTXLOC/BE (nombre à déterminer selon la zone à couvrir) -Plusieurs badges IF-BADGEEURO (nombre à déterminer selon la zone à couvrir) -Suivant configuration : - SOFTGUARD : une base IF-BF610TN822600 avec IF-OPCF600 et logiciel SOFTGUARD plus IF-PC600 et micro de table

Pour une sécurité maximum, l'équipement fixe (base radio) interroge à intervalles réguliers le portatif qui envoie systématiquement un accusé de réception (fonction désactivable). Le PC sécurité surveille ainsi automatiquement l'utilisateur du portatif pour assurer sa protection.

La sécurité positive est activable de façon discrète, c'est-à-dire sans aucune manifestation auditive ni indication sur l'affichage du portatif. Elle renvoie en même temps le niveau de la batterie du portatif (avec le logiciel SOFTWARE).

Possibilité de contrôle la mise sous tension ou l'arrêt du portatif par Softguard. Évite l'arrêt du portatif par erreur pendant une Ronde.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
