IF-F44APILOC - Radioémetteur portatif ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radioémetteur portatif (PMR) avec fonctions PTI et localisation
Marque / Modèle	ICOM / IF-F44APILOC
Bande de fréquence	400-470 MHz (UHF FM)
Nombre de canaux	256 (16 banques)
Espacement des canaux	25 kHz / 12,5 kHz
Puissance d'émission	4 W (UHF)
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids (avec batterie BP-231)	Moins de 300 g
Type de batterie	Li-Ion 7,4 V / 1150 mAh (BP-231) ou 2000 mAh (BP-232N)
Consommation (émission / réception veille / max audio)	1,8 A / 85 mA / 300 mA
Fonctions principales	Radio, PTI (homme mort), localisation par bornes actives I-LOC
Modes de sécurité PTI	5 modes : perte verticalité seul, perte mouvement seul, perte mouvement OU verticalité, perte mouvement ET verticalité, détection mouvement (antivol)
Alarme manuelle	Bouton rouge sur le dessus
Alarme automatique	Déclenchée par inclinaison ou immobilité prolongée avec pré-alarme sonore paramétrable
Détecteur de mouvement	Accéléromètre 2 axes avec sensibilité réglable en continu
Angle d'inclinaison	Calculable au degré près
Localisation	Système I-LOC : réception d'identités de bornes actives, transmission à la base
Intégration flotte	Compatible avec flottes radio existantes et systèmes SOFTGUARD
Accessoires fournis	Batterie BP-231 ou BP-232N, antenne FA-SC73U, clip ceinture MB-94

FOIRE AUX QUESTIONS - IF-F44APILOC ICOM

Comment activer l'alarme manuelle sur le IF-F44APILOC ?

Appuyez brièvement sur le bouton rouge situé sur le dessus du portatif. Cela déclenche immédiatement une alarme d'urgence.

Quels sont les modes de fonctionnement PTI disponibles ?

Cinq modes sont proposés :
- Perte de verticalité (homme mort classique)
- Perte de mouvement uniquement
- Perte de mouvement OU verticalité
- Perte de mouvement ET verticalité (sécurité max)
- Détection de mouvement (antivol).

Comment régler la sensibilité du détecteur de mouvement ?

La sensibilité du seuil de détection de mouvement est réglable en continu via le logiciel de programmation de la radio. Consultez la notice complète pour les détails de paramétrage.

Quel type de batterie utilise le IF-F44APILOC ?

Il utilise une batterie Lithium-Ion. Deux modèles sont disponibles : la BP-231 (7,4 V / 1150 mAh) ou la BP-232N (7,4 V / 2000 mAh) en option.

Comment fonctionne la localisation par bornes actives I-LOC ?

Des bornes actives placées dans les bâtiments émettent périodiquement leur identité. La radio reçoit ces émissions lorsqu'elle passe à proximité et peut transmettre l'identité à la base, soit à chaque entrée dans une nouvelle zone, soit lors d'une alarme.

Que faire si la radio ne s'allume pas ?

Vérifiez que la batterie est correctement installée et chargée. Si le problème persiste, testez avec une autre batterie ou chargez-la avec le chargeur approprié. Si rien ne fonctionne, contactez le service après-vente ICOM.

Puis-je intégrer ce portatif dans une flotte radio existante ?

Oui, le IF-F44APILOC est conçu pour être inclus dans une flotte radio existante. Il peut également être intégré aux systèmes de gestion SOFTGUARD.

Comment nettoyer et entretenir le portatif ?

Utilisez un chiffon doux légèrement humide pour nettoyer le boîtier. Évitez les solvants ou produits abrasifs. Protégez la radio de l'eau et de la poussière excessive. Consultez la notice pour les précautions spécifiques.

Que faire en cas de déclenchement intempestif de l'alarme ?

Vérifiez les paramètres de sensibilité du détecteur de mouvement et l'angle d'inclinaison. Vous pouvez désactiver temporairement l'alarme en appuyant sur la touche de réinitialisation (consultez la notice). Ajustez les seuils via le logiciel de programmation.

Où puis-je trouver les pièces de rechange pour ce modèle ?

Les pièces de rechange (batteries, antennes, clips) sont disponibles auprès des revendeurs agréés ICOM ou sur le site officiel ICOM France. Contactez [e-mail] pour plus d'informations.

MODE D'EMPLOI IF-F44APILOC ICOM

3 Équipements en un !

Récepteur radio (plus émission en cas d'alarme) → PTI (Protection du Travailleur Isolé) : Détection de mouvement ou / et perte de verticalité → Fonction Localisation : Système de localisation par borne active (I-LOC)

Boîtier dernière génération

Dimensions et poids optimisés

Boîtier polycarbonate très compact (53 x 120 x 32,5 mm pour moins de 300 g).

Batterie Lithium-Ion

Equipé en standard de la batterie BP-231 Li-Ion 7,4 V/1150 mAh, ou BP-232N Li-Ion 7,4 V/2000 mAh.

Fonction PTI et perte de mouvement

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre). Alarme manuelle ou automatique avec module accéléromètre.

L'alarme automatique se déclenche lorsqu'elle portatif est inclinée ou immobile.

Une pré-alarme sonore avise l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

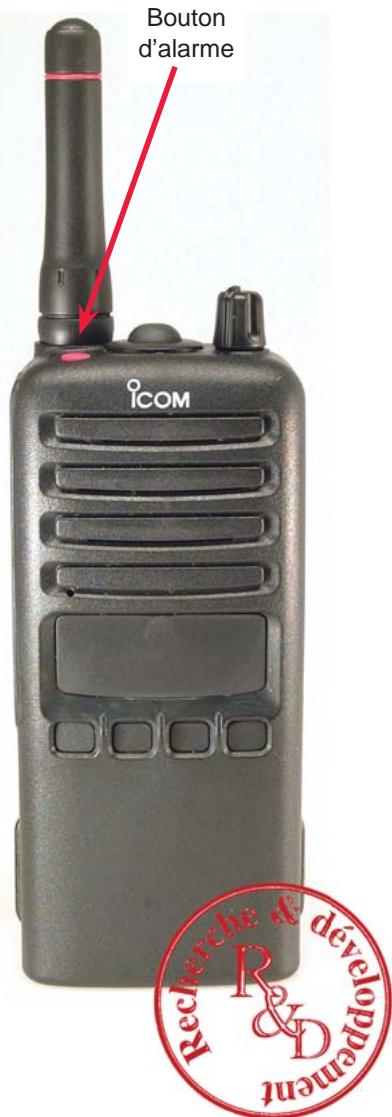

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

∠ Angle d'inclinaison calculable au degré près

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps). Le seul de détection de mouvement est régable en continu.

Fonction localisation par borne active

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le poste, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Autres fonctionnalités

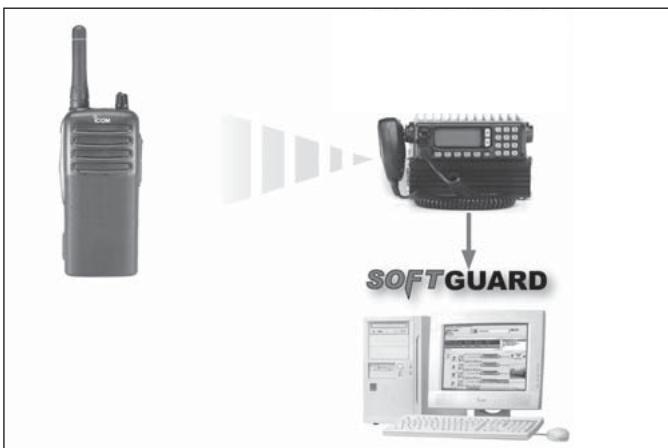

Les boîtiers API peuvent être inclus dans une flotte radio existante ou être intégrés dans les systèmes de gestion SOFTGUARD.

Détection de mouvement grâce au module PTI.

Lors de la mise sous tension du portatif.

2 modes :

À l'initiative du portatif : par l'envoi d'un sélectif à la base qui envoie un accusé de réception (ACK). À l'initiative de la base : la base interroge le portatif qui retourne alors un «ACK».

Caracteristiques

• Fréquences : 136-174 MHz FM (IF-F34 série) 400-470 MHz FM (IF-F44 série)
• Canaux : 256 (16 banques)
• Espacement des canaux : 25 kHz et 12,5 kHz
• Dimensions :

53 (L) x 120 (H) x 32,5 (P) mm

• Poids : moins de 300 g avec BP-231

Puisance :

5 W (IF-F34 série)

4 W (IF-F44 série)

• Consommation

Émission: 1,8 A

Réception: Veille: 85 mA

Max audio : 300 mA

Le portatif API est livré avec :

une batterie BP-231 Li-Ion 7,4 V/1150 mAh, ou BP-232N Li-Ion 7,4 V/2000 mA, une antenne courte FA-SC57VS (VHF) ou FA-SC73U (UHF) et un clip ceinture MB-94.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
