IF-F34APILOC - Radioémetteur portatif ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radioémetteur portatif avec fonctions PTI et localisation
Marque	ICOM
Modèle	IF-F34APILOC
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids	Moins de 300 g (avec batterie BP-231)
Alimentation	Batterie Lithium-Ion : BP-231 (7,4 V / 1150 mAh) ou BP-232N (7,4 V / 2000 mAh)
Fréquences	136-174 MHz (VHF) ou 400-470 MHz (UHF) selon série
Nombre de canaux	256 (16 banques)
Espacement des canaux	25 kHz et 12,5 kHz
Puissance d'émission	5 W (VHF) / 4 W (UHF)
Consommation en émission	1,8 A
Consommation en réception (veille)	85 mA
Consommation en réception (max audio)	300 mA
Fonctions principales	Radio émetteur-récepteur, PTI (Protection du Travailleur Isolé) avec détection de mouvement et perte de verticalité, localisation par bornes actives I-LOC, alarme manuelle et automatique
Modes de sécurité PTI	5 modes : perte de verticalité, perte de mouvement, perte de mouvement OU verticalité, perte de mouvement ET verticalité, détention de mouvement (antivol)
Angle d'inclinaison programmable	Oui, au degré près (accéléromètre 2 axes)
Seuil de détection de mouvement	Réglable en continu
Accessoires fournis	Batterie BP-231 ou BP-232N, antenne FA-SC57VS (VHF) ou FA-SC73U (UHF), clip ceinture MB-94
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Pièces détachées et réparabilité	Batterie, antenne, clip ceinture disponibles en option. Contacter le support ICOM.
Informations générales	Fabriqué par ICOM France, Zac de la Plaine, 1 Rue Brindejonc des Moulinais, BP 45804, 31505 Toulouse Cedex 5. Site : www.icom-france.com

FOIRE AUX QUESTIONS - IF-F34APILOC ICOM

Comment remplacer la batterie du ICOM IF-F34APILOC ?

Éteignez l'appareil, retirez le clip ceinture, glissez le couvercle de la batterie vers le bas, puis retirez l'ancienne batterie. Insérez une nouvelle batterie BP-231 ou BP-232N en respectant la polarité, puis remettez le couvercle et le clip.

Comment activer la fonction PTI (Protection du Travailleur Isolé) ?

La fonction PTI s'active à la mise sous tension. Par défaut, elle est en mode perte de verticalité. Pour changer de mode, utilisez le logiciel de programmation ou les touches du clavier selon la configuration. L'alarme automatique se déclenche en cas d'inclinaison ou d'immobilité prolongée.

Que faire en cas de déclenchement intempestif de l'alarme ?

Appuyez sur le bouton rouge situé sur le dessus du portatif pour désactiver l'alarme manuelle ou attendre la fin du cycle d'urgence. Pour éviter les fausses alarmes, ajustez la temporisation ou l'angle d'inclinaison via le logiciel de configuration.

Comment fonctionne le système de localisation I-LOC ?

Le système utilise des bornes actives placées dans les bâtiments. Lorsque l'utilisateur passe à proximité, le récepteur intégré capte l'identité de la borne. Cette information est transmise à la base lors d'une alarme ou à chaque entrée dans une nouvelle zone, selon le mode choisi.

Quels sont les modes de sécurité disponibles ?

Cinq modes : perte de verticalité (homme mort), perte de mouvement, perte de mouvement OU verticalité, perte de mouvement ET verticalité (sécurité maximale) et détention de mouvement (antivol).

Comment régler l'angle d'inclinaison ?

L'angle d'inclinaison est programmable au degré près via un logiciel dédié. L'accéléromètre 2 axes permet un réglage fin, particulièrement entre 0 et 90 degrés.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la batterie et de l'utilisation. Avec une BP-231 (1150 mAh), elle est d'environ 10 heures en cycle standard. La BP-232N (2000 mAh) offre une autonomie plus longue, jusqu'à 17 heures.

Puis-je utiliser l'IF-F34APILOC avec d'autres accessoires ?

Oui, vous pouvez utiliser des antennes compatibles, des écouteurs, des micros externes et des clips ceinture. Consultez la liste des accessoires ICOM pour la gamme API.

Comment nettoyer mon radioémetteur ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de solvants ou de produits abrasifs. Pour les contacts, un nettoyant spécial électronique peut être employé avec précaution.

Où trouver la notice complète et les mises à jour ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel d'ICOM France (www.icom-france.com). Vous pouvez également demander une traduction par email.

MODE D'EMPLOI IF-F34APILOC ICOM

3 Équipements en un !

Récepteur radio (plus émission en cas d'alarme) → PTI (Protection du Travailleur Isolé) : Détection de mouvement ou / et perte de verticalité → Fonction Localisation : Système de localisation par borne active (I-LOC)

Boîtier dernière génération

Dimensions et poids optimisés

Boîtier polycarbonate très compact (53 x 120 x 32,5 mm pour moins de 300 g).

Batterie Lithium-Ion

Equipé en standard de la batterie BP-231 Li-Ion 7,4 V/1150 mAh, ou BP-232N Li-Ion 7,4 V/2000 mAh.

Fonction PTI et perte de mouvement

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre). Alarme manuelle ou automatique avec module accéléromètre.

L'alarme automatique se déclenche lorsqu'elle portatif est inclinée ou immobile.

Une pré-alarme sonore avise l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

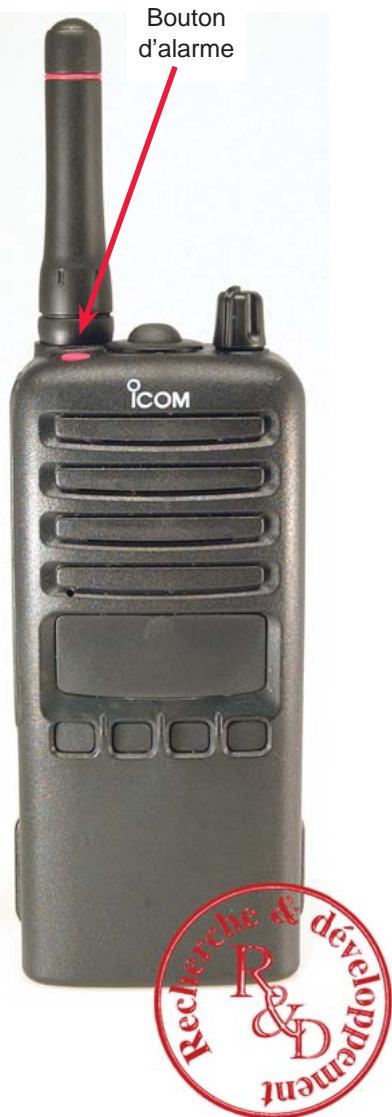

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré près

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps). Le seul de détection de mouvement est régable en continu.

Fonction localisation par borne active

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le poste, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Autres fonctionnalités

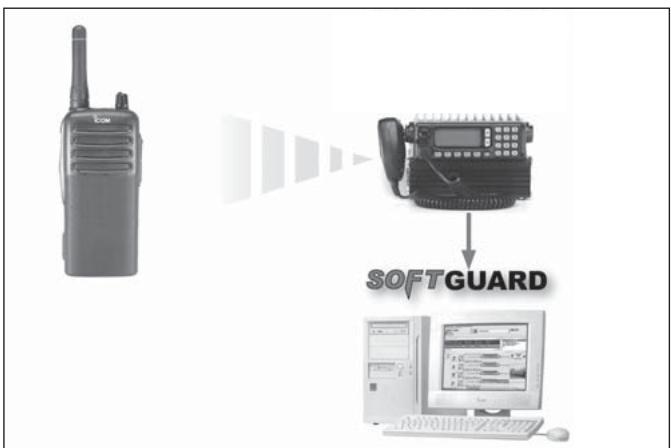

Les boîtiers API peuvent être inclus dans une flotte radio existante ou être intégrés dans les systèmes de gestion SOFTGUARD.

Détection de mouvement grâce au module PTI.

Lors de la mise sous tension du portatif.

2 modes :

À l'initiative du portatif : par l'envoi d'un sélectif à la base qui envoie un accusé de réception (ACK). À l'initiative de la base : la base interroge le portatif qui retourne alors un «ACK».

Caracteristiques

• Fréquences : 136-174 MHz FM (IF-F34 série) 400-470 MHz FM (IF-F44 série)
• Canaux : 256 (16 banques)
• Espacement des canaux : 25 kHz et 12,5 kHz
• Dimensions :

53 (L) x 120 (H) x 32,5 (P) mm

• Poids : moins de 300 g avec BP-231

Puisance :

5 W (IF-F34 série)

4 W (IF-F44 série)

• Consommation

Émission: 1,8 A

Réception: Veille: 85 mA

Max audio : 300 mA

Le portatif API est livré avec :

une batterie BP-231 Li-Ion 7,4 V/1150 mAh, ou BP-232N Li-Ion 7,4 V/2000 mA, une antenne courte FA-SC57VS (VHF) ou FA-SC73U (UHF) et un clip ceinture MB-94.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tél : [phone] - Fax : [phone]

WEB ICOM: http://www.icom-france.com

E-mail: [e-mail]
