Type de produit	Émetteur-récepteur VHF marin portable
Caractéristiques techniques principales	VHF marine, étanche IPX7, 6W de puissance d'émission
Alimentation électrique	Batterie lithium-ion rechargeable de 1500 mAh
Dimensions approximatives	58 x 130 x 38 mm
Poids	350 g (avec batterie)
Compatibilités	Compatible avec les normes VHF maritimes
Type de batterie	Batterie lithium-ion
Tension	7.4 V
Puissance	6 W (max), 1 W (min)
Fonctions principales	Canaux programmables, fonction d'appel d'urgence, fonction de scan
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente ICOM
Sécurité	Utiliser uniquement dans des environnements marins, respecter les réglementations locales
Informations générales utiles	Vérifier la compatibilité avec les équipements marins existants avant l'achat

FOIRE AUX QUESTIONS - IC-M87 ICOM

Comment recharger la batterie de l'ICOM IC-M87 ?

Pour recharger la batterie, connectez le chargeur fourni à la prise de charge située sur l'appareil et branchez-le à une source d'alimentation. Assurez-vous que l'appareil est éteint pendant la charge.

Que faire si l'ICOM IC-M87 ne s'allume pas ?

Vérifiez si la batterie est correctement chargée. Si la batterie est déchargée, rechargez-la. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie par une nouvelle.

Comment régler le volume sur l'ICOM IC-M87 ?

Utilisez le bouton de volume situé sur le côté de l'appareil pour augmenter ou diminuer le volume. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

L'ICOM IC-M87 ne capte pas les signaux, que faire ?

Assurez-vous que l'antenne est correctement fixée et en bon état. Vérifiez également que vous êtes sur la bonne fréquence. Si le problème persiste, essayez de redémarrer l'appareil.

Comment changer de canal sur l'ICOM IC-M87 ?

Utilisez le bouton de sélection de canal pour naviguer entre les différents canaux. Vous pouvez également entrer un numéro de canal directement si votre appareil le permet.

Que faire si l'affichage de l'ICOM IC-M87 est flou ou illisible ?

Vérifiez si l'écran est propre et exempt de saleté ou de rayures. Si l'affichage reste flou, essayez de réinitialiser l'appareil aux paramètres d'usine.

Comment effectuer une réinitialisation d'usine sur l'ICOM IC-M87 ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de mise sous tension tout en appuyant sur le bouton de réglage de volume pendant environ 5 secondes jusqu'à ce que l'écran clignote.

L'ICOM IC-M87 est-il étanche ?

Oui, l'ICOM IC-M87 a une norme IPX7, ce qui signifie qu'il peut résister à une immersion dans l'eau jusqu'à 1 mètre pendant 30 minutes.

Comment mettre à jour le firmware de l'ICOM IC-M87 ?

Pour mettre à jour le firmware, téléchargez le logiciel de mise à jour sur le site officiel d'ICOM et suivez les instructions fournies avec le logiciel pour connecter votre appareil à un ordinateur.

Quelle est la durée de vie de la batterie de l'ICOM IC-M87 ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer jusqu'à 12 heures en communication normale. Il est conseillé de toujours avoir une batterie de rechange à portée de main.

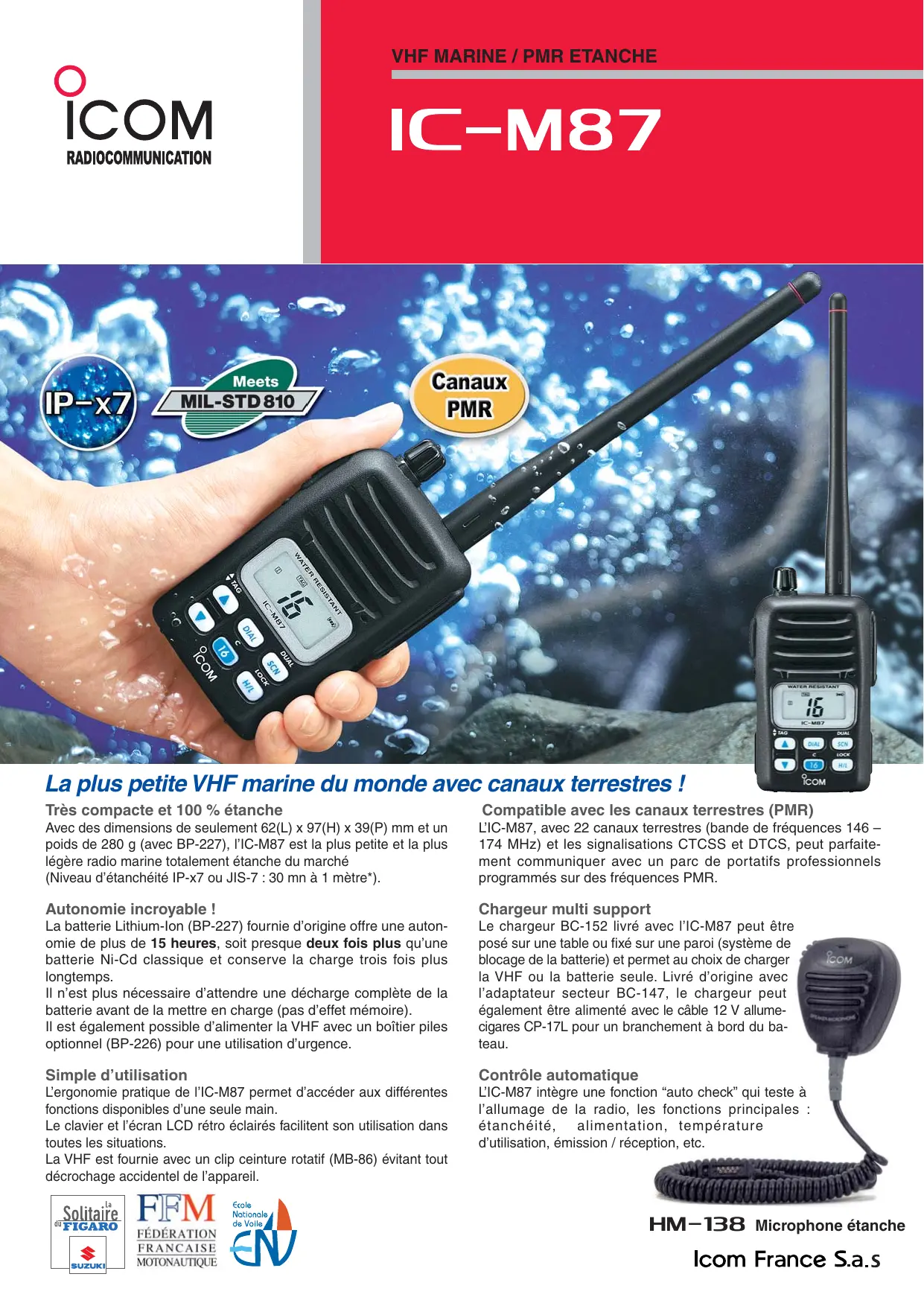

MODE D'EMPLOI IC-M87 ICOM

La plus petite VHF marine du monde avec canaux terrestres !

Très compacte et 100 % étanche

Avec des dimensions de seulement 62(L) × 97(H) × 39(P) mm et un poids de 280 g (avec BP-227), l'IC-M87 est la plus petite et la plus légère radio marine totally étanché du marché

(Niveau d'étanchéité IP-x7 ou JIS-7: 30 mn à 1 mètre*)

Autonomie incroyable!

La batterie Lithium-Ion (BP-227) fournie d'origine offre une autonomie de plus de 15 heures, soit presque deux fois plus qu'une batterie Ni-Cd classique et conserve la charge trois fois plus longtemps.

Il n'est plus nécessaire d'attendre une décharge complète de la batterie avant de la dette en charge (pas d'effet mémoire).

Il est également possible d'alimenter la VHF avec un boîtier piles optionnel (BP-226) pour une'utilisation d'urgence.

Simple d'utilisation

L'ergonomie pratique de l'IC-M87 permet d'acceder aux différentes fonctions disponibles d'une seule main.

Le clavier et l'écran LCD rétro éclairés facilitent son utilisation dans toutes les situations.

La VHF est fournie avec un clip ceinture rotatif (MB-86) évitant tout décrochage accidentel de l'appareil.

Compatible avec les canaux terrestres (PMR)

L'IC-M87, avec 22 canaux terrestres (bande de fréquences 146 - 174 MHz) et les signalisations CTCSS et DTCS, peut parfaître communiquer avec un parc de portatifs professionnels programmés sur des fréquences PMR.

Le chargeur BC-152 livre avec l'IC-M87 peut être posé sur une table ou fixé sur une paroi (système de blocage de la batterie) et permet au choix de charger la VHF ou la batterie seule. Livré d'origine avec l'adaptateur secteur BC-147, le chargeur peut également être alimenté avec le cable 12 V allumecigares CP-17L pour un branchement à bord du tableau.

Contrôle automatique

L'IC-M87 intègue une fonction "auto check" qui teste à l'allumage de la radio, les fonctions principales : étanchéité, alimentation, température d'utilisation, émission / réception, etc.

HM-138 Microphone étanche

AUTRES FONCTIONS

• 3 niveaux de puissance régables (5 W, 3 W, 1 W)
• Fonction balayage normal et prioritaire (scanning)
• Touche d'accès direct canal 16
• Indicateur de niveau de batterie

• Système de blocage clavier
  Mode economie d'énergie (power save)

• Programmation possible de 22 canaux privés (au pas de 25 kHz ou 12,5 kHz)

• Touches avec fonctions beep programmables
• Possibilité de connecter un microphone étanche (HM-138)
• Option ATIS pour navigation fluviale
  Etc.

SPECIFICATIONS

CHARACTERISTIQUES GENERALES

• Bande de fréquence

Marine

Tx

156,000-161,450 MHz

: 156,000-163,425 MHz

PMR

Tx/Rx

:146-174MHz

• Espacement des canaux

Marine PMP

25 kHz

• Pas des canaux (PMR)

5/6,25/7,5

• Consommation (à 7,2 V)

Tx (à 5 W puissance)

1,6A

Rx (avec AF max.)

: 200 mA

• Température d'utilisation (sauf BP-227)

Marine

: -15°C à +55 °C

PMR

: -25°C à +55 °C

• Impédance d'antenne

:50Ω(SMA)

: 280 g (avec BP-227)

EMISSION

• Puissance (Hi/Mid/Low)

• Stabilité en fréquence

Marine

PMR (25/20/12.5kHz)

• Distorsion harmonique audio: moins de 10% (à 60% mod.)

• Rayonnement non essentiel: 0.25 W

PMR (étroit / large)

Modulation résiduelle

Marine

PMR (etroit / large)

:5/3/1W

:±5kHz

:±5/4/2,5kHz

: moins de 1 % (à 60 % mod.)

:0,25 W

:70dB

:60/70dB

:40dB

:34/40dB

RECEPTION

Sensibilité (à 20 dB SINAD; emf) : -2 dB μ typique
- Sensibilité duquelch (emf) : ±0dB μ typique
- Sélectivité du canal adjacent

Marine

PMR (étroit / large)

70/60dB

Taux de rejet réception

Taux de rejet d'intermodulation

Marine

PMR

: 68 dB

: 65 dB

Taux de bourdonnement et

Marine

PMR (étroit / large)

:40dB

: 34 / 40 dB

• Puissance audio (à 10 % dist. 8 Ω)

Marine

PMR

:0,2W

: 0.35 W

• Etanchéité JIS niveau 7 ou IPx7 selon les normes internationales IEC 529 (1989). (Immersion à 1 m de profondeur pendant 30 minutes).

ACCESSOIRES

BP-226 BOITIER PILES

Boitier pour 5 piles alcalines type AA (R6)

BP-227 PACK BATTERIE LI-ION

7,2 V / 1700 mAh Autonomie de 15 heures

(approx. à 5 W)

Température d'utilisation: -20 °C à +60 °C

Pour charger la BP-227 (environ 10 heures)

BC-119N CHARGEUR RAPIDE

+AD-100 ADAPTATEUR

• BC-145 ADAPTATEUR SECTEUR

Pour une charge rapide de la batterie (envi-ron 3 heures)

BC-121N 6 POSTES

+6 AD-100 ADAPTATEURS

• BC-124 ADAPTATEUR SECTEUR

Pour une charge rapide de 6 batteries ou radios (environ 3 heures)

CP-17L CABLE ALLUME

CIGARES pour BC-152

OPC-515LCABLEALIMENTATION

Cable de charge 12 V pour BC-152 ou

BC-119N. (12-16 V)

OPC-656 CABLE ALIMENTATION

Cable de charge pour BC-121N (12-16 V)

HM-138 MICROPHONEETANCHE

Compact, etanche IP-x7 (1m/30 min.). Equipé d'un clip crocodile

MB-79 CLIP CEINTURE CROCODILE

MB-86 CLIP CEINTURE CROCODILE

PIVOT

Evite que le portatif ne se detache

accidentellement de votre ceinture

BC-121N

+AD-100

(6 pcs.

BC-119N+AD-100+BC-145

HM-138

MB-86

L'IC-M87 est livre avec :

Une batterie Li-Ion BP-227, une antennae FA-SC55V, un chargeur BC-152 avec adaptateur, un clip ceinture MB-86, une dragonne et une notice en Francais.

Les specifications et informations données dans ce document peuvent etre modifiées sans préavis.
