Type de produit	Radio maritime VHF portable
Marque	ICOM
Modèle	IC-GM1600E
Dimensions (L × H × P)	65 × 145 × 44 mm
Poids	385 g (avec batterie BP-234)
Alimentation	Batterie Lithium Li-Ion BP-234 (non rechargeable) et batterie Ni/Cd BP-224 (rechargeable)
Autonomie	Plus de 8 heures (rapport Tx:Rx:Veille = 6:6:48)
Étanchéité	IP-x7 (30 minutes à 1 mètre de profondeur)
Plage de température	-20°C à +55°C
Fréquences	Tx/Rx : 156,300 – 156,875 MHz
Puissance d'émission	2 W / 1 W (Hi/Low)
Impédance d'antenne	50 Ω (SMA)
Conformité	MED, IMO A.809, A.694, IEC 61097-12
Fonctions principales	Accès direct canal 16 et appel, 19 canaux SMDSM, indicateur LED, fonction VOX, système Speed Water Removal, afficheur LCD 4 niveaux de contraste
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants et produits abrasifs.
Sécurité	Étanche, résistant aux chutes (1 mètre), conforme GMDSS
Pièces détachées et réparabilité	Batteries, chargeurs, antenne, micros étanches (HM-125, HM-125OT), clips ceinture, oreillette HS-94
Accessoires inclus	Batterie Li-Ion BP-234, batterie Ni/Cd BP-224, antenne FA-S61V, chargeur BC-158 + adaptateur BC-147E, clip ceinture MB-103Y, dragonne, notice en français

FOIRE AUX QUESTIONS - IC-GM1600E ICOM

Quelle est l'autonomie de la batterie ?

L'autonomie est supérieure à 8 heures dans des conditions normales (rapport Tx:Rx:Veille = 6:6:48). La batterie Lithium BP-234 offre une grande capacité.

L'IC-GM1600E est-il étanche ?

Oui, il est conforme à la norme IP-x7, ce qui signifie qu'il peut résister à une immersion jusqu'à 1 mètre pendant 30 minutes.

Comment accéder au canal 16 ?

Une touche d'accès direct au canal 16 est présente sur l'appareil. Il suffit de presser cette touche pour passer immédiatement sur le canal de détresse.

Puis-je utiliser un casque avec cet appareil ?

Oui, la fonction VOX permet une utilisation mains libres avec un casque ou une oreillette optionnels. Un adaptateur OPC-1392 est nécessaire.

Comment charger la batterie ?

Utilisez le chargeur BC-158 fourni avec l'adaptateur secteur BC-147E. Pour une charge rapide, les chargeurs BC-145A/E ou BC-119N sont disponibles en option.

Quels accessoires sont disponibles ?

Micro étanche HM-125, micro avec oreillette HM-125OT, oreillette HS-94, clips ceinture MB-103Y et MB-86, chargeurs rapides, câbles alimentation, etc.

Quelle est la puissance d'émission ?

La puissance d'émission est réglable sur 2 W (Hi) ou 1 W (Low) pour économiser la batterie.

Que faire en cas de panne ?

Vérifiez la charge de la batterie, l'antenne et les connexions. Consultez la notice pour les codes d'erreur. Contactez le service après-vente ICOM si nécessaire.

Comment nettoyer l'appareil ?

Nettoyez-le avec un chiffon doux et sec. Évitez les solvants et les produits chimiques. Assurez-vous que le joint d'étanchéité est propre.

Le radio est-il compatible GMDSS ?

Oui, l'IC-GM1600E est conforme aux normes GMDSS (Sauvegarde maritime mondiale) et respecte les standards IMO et IEC.

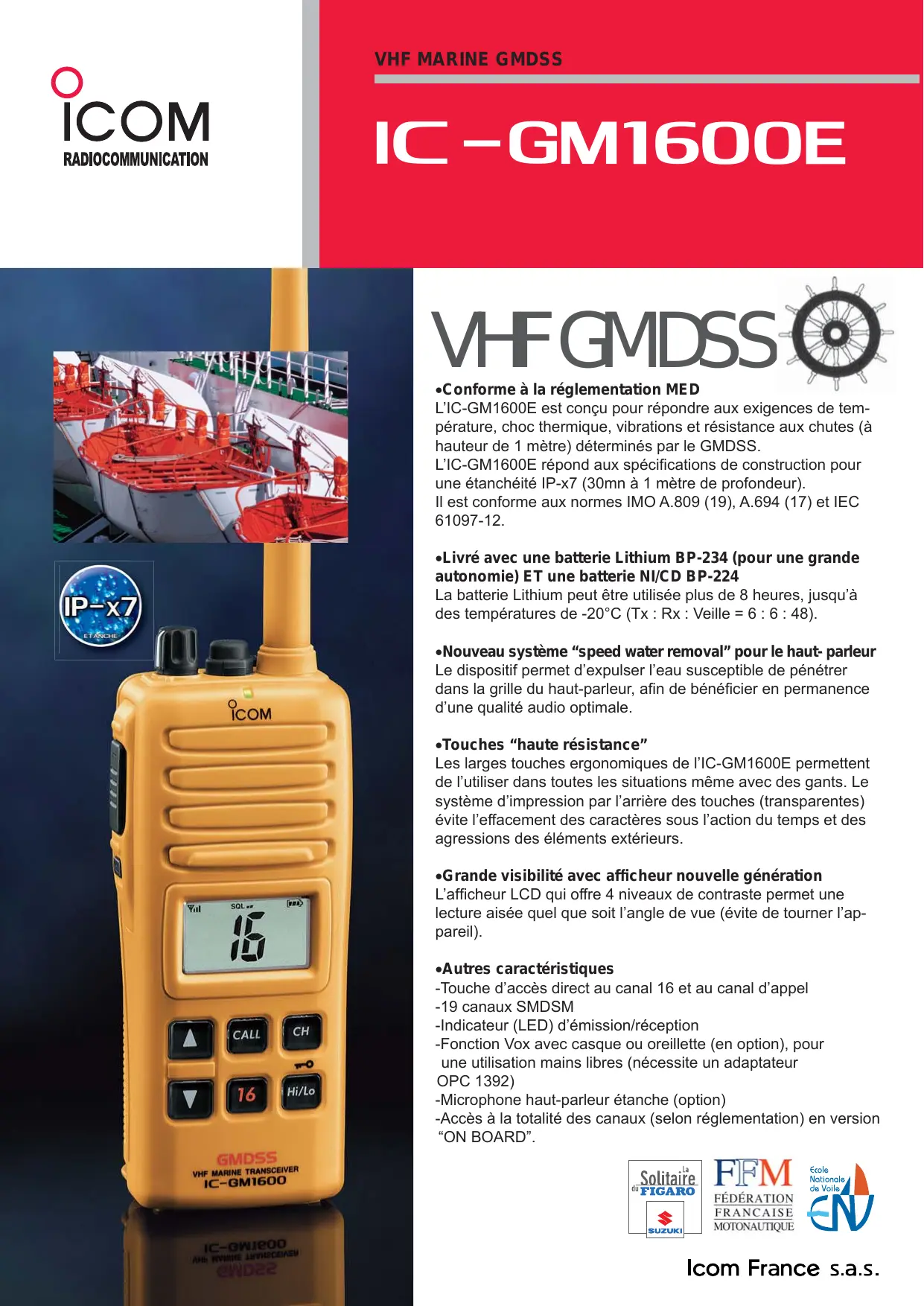

MODE D'EMPLOI IC-GM1600E ICOM

- Conforme à la réglementation MED

L'IC-GM1600E est donc pour répondre aux exigences de température, chic thermique, vibrations et résistance aux chutes (à hauteur de 1 mètre) déterminés par le GMDSS.

L'IC-GM1600E répond aux specifications de construction pour une étanchéité IP-x7 (30mn à 1 mètre de profondeur).

Il est conforme aux normes IMO A.809 (19), A.694 (17) et IEC 61097-12.

Livre avec une batterie Lithium BP-234 (pour une grande autonomie) ET une batterie NI/CD BP-224

La batterie Lithium peut être utilisée plus de 8 heures, jusqu'à des températures de -20°C (Tx : Rx : Veille = 6 : 6 : 48).

- Nouveau système "speed water removal" pour le haut- parleur

Le dispositif permet d'expulser l'eau susceptible de pénétrer dans la grille du haut-parleur, afin de bénéficier en permanence d'une qualité audio optimale.

- Touches "haute résistance"

Les larges touches ergonomiques de l'IC-GM1600E permettent de l'utiliser dans toutes les situations même avec des gants. Le système d'impression par l'arrière des touches (transparentes) évite l'effacement des caractères sous l'action du temps et des agressions des éléments extérieurs.

- Grande visibilité avec afficheur nouvelle génération

L'afficheur LCD qui offre 4 niveaux de contraste permet une lecture aisée quel que soit l'angle de vue (évite de tourner l'appeil).

- Autres caractéristiques

-Touche d'accès direct au canal 16 et au canal d'appe!
-19 canaux SMDSM
-Indicateur (LED) d'émission/reception
-Fonction Vox avec casque ou oreillette (en option), pour une utilisation mains libres (nécessite un adaptateur OPC 1392)
-Microphone haut-parleur étanche (option)
-Accès à la totalité des canaux (selon réglementation) en version "ON BOARD".

SPECIFICATIONS

GENERAL

• Fréquences couvertes

Tx/Rx : 156,300-156,875MHz

• Température d'utilisation : -20°C à +55°C
  Impedance d'antenne : 50Ω (SMA)
• Dimensions (L×H×P) : 65×145×44 mm
• Poids (approx.) : 385g (avec BP-234)

EMISSION

• Puissance
• Stabilité en fréquence
• Deviation maximum
  Puis. du canal adjacent
  FM Hum et ratio bruit
  Disto. harmonique audio : moins de 10% (à 60% mod.)
  :2W/1W(Hi/Low)
  :±5.0kHz
  ：+1.5kHz
  ·70dB
  :40dB
  : moins de 10% (à 60% mod.)

RECEPTION

Sensibilité
Sensibilité du squelch
- Réjection du canal adjacent: 70dB
- Réjection fréquence image : 70dB
·Intermodulation 68dB
Hum et bruit ratio : 40dB
· Puissance audio : 0,2W (à10% dist. 8Ω )

Charge la BP-224 en 8-12h et la BP-225 en 12-18h.

CHARGEURS RAPIDES
BC-145A/E

BC-119N CHARGEUR RAPIDE

+AD-109 ADAPTATEUR

• BC-145E AC ADAPTATEUR

Pour la charge rapipe des batteries.

Charge la BP-224 en 1,5-2h et la

BP-225 en 2.2-2.8h

BC-121N CHARGEUR 6 POSTES + AD-109 ADAPTAEUR +
BC-124 ADAPTATEUR SECTEUR
Pour la charge rapide des batteries. Charge la BP-224 en 1,5
- 2h et la BP-225 en 2 - 2,5h.

HM-125 MICROPHONEETANCHE

Compact, étanche IP-x7 (1m pendant 30 min.), équipé d'un clip crocodile.

HM-125OT MICROPHONEETANCHE

Compact, étanche IP-x7 (1m pendant 30 min.), équipé d'un clip croc

dile et d'une oreillette translucide permettant une utilisation en milieu bryant.

HS-94 OREILLETTE MICROPHONE

Ces accessoires peuvent etre utilisés avec la fonction VOX (déclenché

ment du PTT par la voix). Attention ces accessoires ne sont pas etanches.

MB-103Y
MB-86

MB-86 CLIP CEINTURE CROC

DILE PIVOT

Evite que le portatif ne se détache acc

dontellement de votre ceinture

MB-103Y CLIP CEINTURE CROC

DILE JAUNE

CLIP DE FIXATION

MB-96F CLIP DE FIXATION DE

CEINTURE

Autiliser avec MB-103Y

MB-96N CLIP DE FIXATION

DE CEINTURE

Autiliser avec MB-86

CABLES ALIMENTATION

CP-17L CABLE ALLUME-CIGARES POUR BC-158 OU BC-119

Câble de charge 12 V pour BC-152 ou BC-119N

OPC-515LCABLEALIMENTATION

Câble de charge 12 V pour BC-152 ou BC-119N

OPC-656 CABLE ALIMENTATION

Cable de charge pour BC-121N

(12-16V)

L'IC-GM1600E est livre avec :

Une pile Li-Ion BP-234 (non rechargable) et une batterie BP-224, une antennae FA-S61V, un chargeur BC-158 avec adaptateur secteur BC-147E, un clip ceinture pivot MB-103Y, une dragonne et une notice en Francais.

Les specifications et informations données dans ce document peuvent etre modifiées sans préavis.
