IC-GM651 - Radio maritime ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio maritime VHF avec DSC classe A
Marque	ICOM
Modèle	IC-GM651
Dimensions (L × H × P)	220 × 110 × 109,4 mm (IC-GM651)
Poids	1,4 kg (IC-GM651) ; 2 kg (PS-250)
Alimentation	12/24 V DC (10,8-31,2 V DC) avec convertisseur PS-250 inclus ; option PS-240 pour 90-264 V AC
Consommation	Non précisée
Plage de fréquences	Émission : 156,000-161,450 MHz ; Réception : 156,000-163,425 MHz
Mode de transmission	FM (16K0G3E), DSC (16K0G2B)
Puissance d'émission	25 W / 1 W
Impédance d'antenne	50 Ω × 2 (SO-239)
Fonctions principales	DSC classe A, récepteur canal 70, écran LCD couleur, double veille/triple veille, AquaQuake (éjection d'eau), connectivité GPS, connecteur VDR et imprimante
Accessoires fournis	Étrier de montage, combiné HS-98, câble d'alimentation DC, convertisseur DC-DC PS-250
Accessoires optionnels	Microphone HM-126RB, combiné HS-98 (rechange), alimentation PS-240, kit de montage MB-75
Conformité	SMDSM, MED 96/98EC, EN301-925, marquage "wheel mark" SOLAS
Température d'utilisation	-15°C à +55°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants. Protéger de l'humidité et des chocs.
Sécurité	Respecter les consignes d'installation et d'utilisation. Utiliser une antenne adaptée. Ne pas modifier l'appareil.
Réparabilité	Confier toute réparation à un technicien agréé ICOM. Pièces détachées disponibles auprès du fabricant.
Garantie	Se référer aux conditions de garantie ICOM.

FOIRE AUX QUESTIONS - IC-GM651 ICOM

Comment connecter un GPS à l'IC-GM651 ?

Connectez la sortie NMEA du GPS à l'entrée GPS de l'IC-GM651 (brochage selon norme IEC 61162-1). Les phrases RMC, GGA, GNS ou GLL sont supportées. Assurez-vous que le GPS émet bien en 4800 bauds.

Quelles sont les fréquences de détresse ?

La fréquence de détresse en VHF maritime est le canal 16 (156,800 MHz). L'IC-GM651 permet également d'émettre un appel DSC sur le canal 70 (156,525 MHz).

Comment effectuer un appel DSC ?

Appuyez sur la touche DISTRESS puis maintenez-la enfoncée 3 secondes pour déclencher un appel de détresse automatique. Pour un appel individuel, sélectionnez le type d'appel, entrez le MMSI du destinataire et validez.

Puis-je utiliser l'IC-GM651 en 230 V ?

Oui, avec l'alimentation optionnelle PS-240 qui accepte une entrée de 90 à 264 V AC et fournit 15 V DC / 7 A. L'alimentation PS-250 fournie fonctionne uniquement en 12/24 V DC.

Quels accessoires sont fournis avec l'IC-GM651 ?

L'IC-GM651 est livré avec un étrier de montage, un combiné HS-98, un câble d'alimentation DC et le convertisseur DC-DC PS-250 (version pack tableau).

Comment installer le support de montage ?

Fixez l'étrier de montage à l'aide des vis fournies, puis insérez l'IC-GM651 dans l'étrier et serrez les molettes de verrouillage. Veillez à laisser un espace libre à l'arrière pour la connectique.

Quelle est la portée de la radio IC-GM651 ?

La portée dépend de l'antenne et des conditions. En VHF maritime, elle est typiquement de 20 à 30 miles nautiques en mer, mais peut varier. La puissance d'émission de 25 W assure une bonne couverture.

Comment nettoyer l'IC-GM651 ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou solvants. Pour le haut-parleur, soufflez délicatement pour retirer la poussière. Évitez l'eau et l'humidité.

Que faire en cas de panne de l'IC-GM651 ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez un service agréé ICOM. N'ouvrez pas l'appareil vous-même, cela annulerait la garantie.

L'IC-GM651 est-elle compatible GMDSS ?

Oui, l'IC-GM651 est conforme SMDSM (GMDSS) avec DSC classe A et récepteur canal 70. Elle peut être associée à l'IC-M801GMDSS (MF/HF) pour une station GMDSS complète.

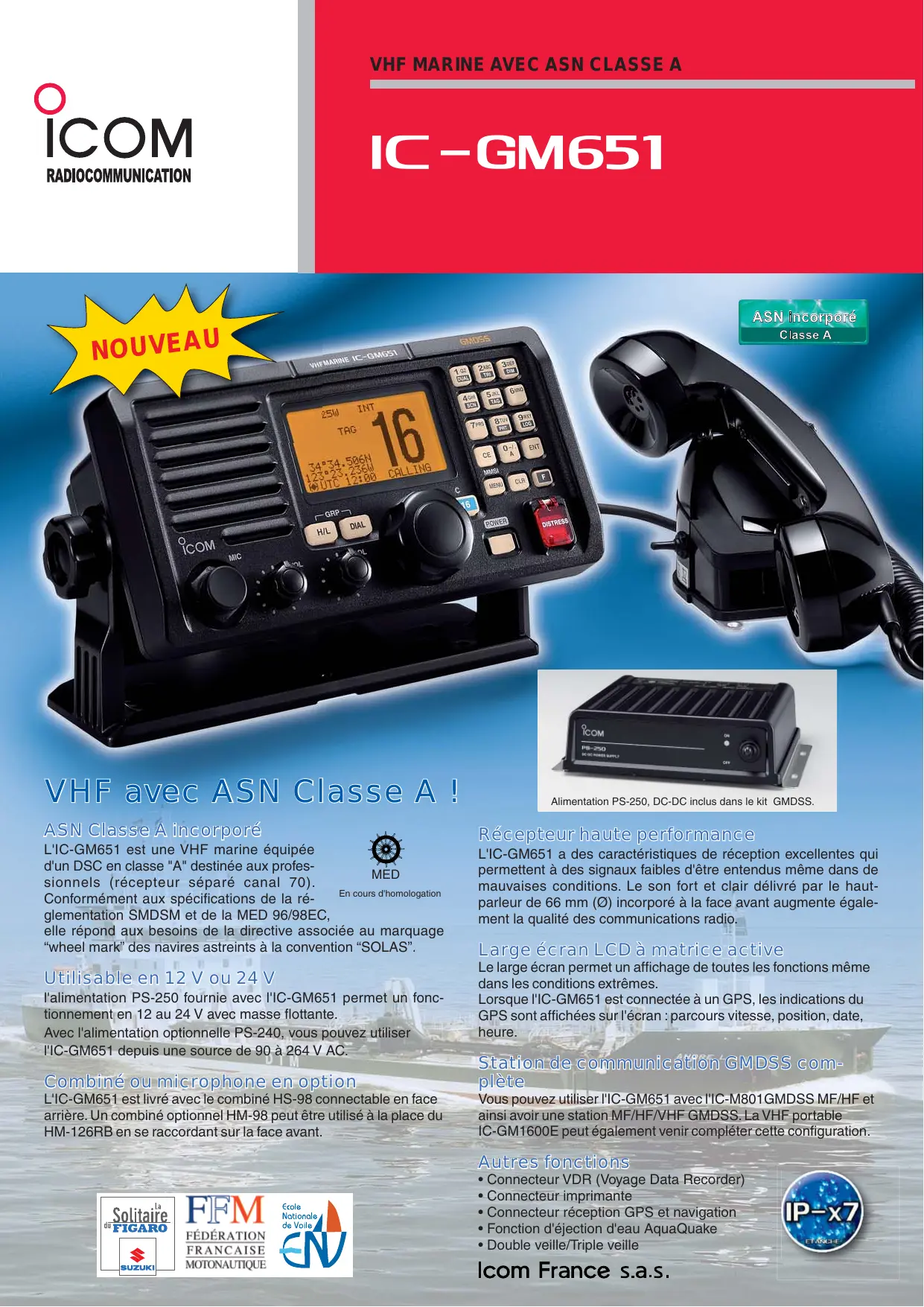

MODE D'EMPLOI IC-GM651 ICOM

VHF avec ASN classe a !

Alimentation PS-250, DC-DC inclus dans le kit GMDSS.

ASN classe a incorpore

L'IC-GM651 est une VHF marine équipée d'un DSC en classe "A" destinée aux professionnelles (récepteur séparé canal 70).

Conformément aux specifications de la réglementation SMDSM et de la MED 96/98EC,

elle répond aux besoins de la directive associée au marquage "wheel mark" des navires astreints à la convention "SOLAS".

Utilisable en 12 v ou 24 v

L'alimentation PS-250 fournie avec l'IC-GM651 permet un fonctionnement en 12 au 24 V avec masse flottante.

Avec l'alimentation optionnelle PS-240, vous pouvez utiliser

L'IC-GM651 depuis une source de 90 à 264 V AC.

Combinaison ou microphone en option

L'IC-GM651 est livré avec le combiné HS-98 connectable en face arrière. Un combiné optionnel HM-98 peut être utilisé à la place du HM-126RB en se raccordant sur la face avant.

MED En cours d'homologation

Récepteur haute performance

L'IC-GM651 a des caractéristiques de réception excellentes qui permettent à des signaux faibles d'être entendus même dans de mauvaises conditions. Le son fort et clair délivré par le hautparleur de 66 mm (Ø) incorporé à la face avant augmente également la qualité des communications radio.

Large écran LCD à matrice active

Le large écran permet un affichage de toutes les fonctions même dans les conditions extrêmes.

Lorsque l'IC-GM651 est connectée à un GPS, les indications du GPS sont affichées sur l'écran : parcours, vitesse, position, date, heures.

Station de communication GMDSS complétée

Vous pouvez utiliser l'IC-GM651 avec l'IC-M801GMDSS MF/HF et ainsi avoir une station MF/HF/VHF GMDSS. La VHF portable IC-GM1600E peut également venir compléter cette configuration.

FFM FEDERATION

FÉDERATION FRANÇAISE MOTONAUTIQUE

Autres fonctions

• Connecteur VDR (Voyage Data Recorder)
• Connecteur imprimante
• Connecteur réception GPS et navigation
• Fonction d'éjection d'eau AquaQuake
• Double veille/Triple veille

Icom France S. A. S.

• Fréquences couvertes

Emission

Réception

156,000-161,450 MHz

156,000-163,425 MHz

Mode

FM (16K0G3E),

DSC (16K0G2B)

• Groupes de canaux utilisables

Canaux INT

• Alimentation (10,8-31,2 V DC)

12/24VDC

• Consommation IC-GM651 avec PS-250 (12 V / 24 V)

Emission

T. B. D.

Réception

T. B. D.

• Température d'utilisation

-15°C à +55°C

Impédance Antenne

50 Ω × 2 (SO-239)

• Dimensions

IC-GM651

220× 110× 109,4mm

PS-250

220× 67× 200mm

(L × H × P ; projections non incluses)

• Poids

IC-GM651

1,4 Kg (approx.)

PS-250

2 Kg (approx.)

• Compatible GPS

Entrée

RMC, GGA, GNS, GLL

Sortie

DSC, DSE

(Répond à la norme IEC 61162-1)

Emission

Puisance

25 W / 1 W

• Excursion maximale

±5.0 kHz

• Erreur fréquence

±0,3 kHz

• Émis. non essentielles

Moins de 0,25 μW

• Puissance du canal adjacent

Plus de 70 dB

Modulation résiduelle

Plus de 40 dB

Reception

• Fréquence intermédiaire (1ère/2ème)

Radio

Canal 70

21.7 MHz / 450 kHz

30,15 MHz / 450 kHz

Sensibilité EMF typ.(à 20dB SINAD)

-5 dBμ

• Sensibilité du canal adjacent

Plus de 75 dB

Taux de réjection réception

Plus de 75 dB

• Intermodulation

Plus de 75 dB

• Puissance audio

Plus de 2 W

(à 10% distortion sous 4 Ω, avec PS-250)

Caractéristiques conformes à la norme EN301-925.

Accessions

HM-126RB MICROPHONE

Microphone avec fonctions déportées de changement de canal et touche calculable

HS-98 COMBINE

Permet une réception audio de bonne qualité

PS-240 ALIMENTATION

Fourni 15 V DC (7 A) depuis unsourc de 90 à 264 V AC ou 12V à 24 V DC

MB-75 KIT DE MONTAGE

Permet de fixer l'IC-GM651 sur le tableau de bord

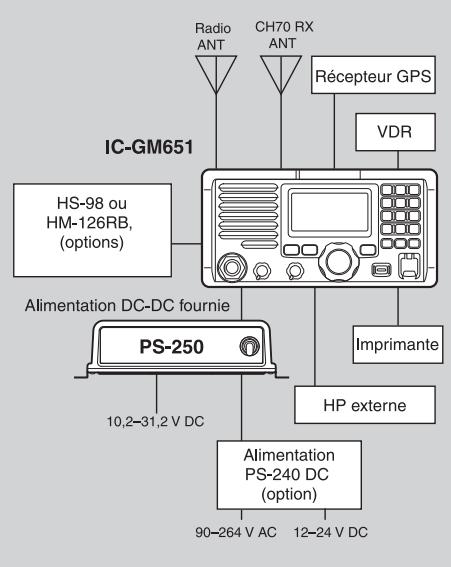

Accessoires fournis :

• Etrier de montage
• Combiné HS-98 *Version pack tableau

Cable alim. DC - Convertisseur DC-DC PS-250*

IC-GM651

PS-250

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tél: [phone] - Fax: [phone]

WEB ICOM: http://www.icom-france.com

E-mail : [e-mail]

ICOM
