Type de produit	Radio maritime MF/HF Classe E avec ASN
Marque	ICOM
Modèle	IC-M801E
Catégorie	Radio maritime
Gamme de fréquences (réception)	0,5 – 29,9999 MHz (continu)
Gamme de fréquences (émission)	1,6-2,9999; 4,0-4,9999; 6,0-6,9999; 8,0-8,9999; 12,0-13,9999; 16,0-17,9999; 18,0-19,9999; 22,0-22,9999; 25,0-27,5000 MHz
Puissance d'émission	125 W PEP (max)
Alimentation	12 V DC (10,8–15,6 V) ou 24 V DC (21,6–31,2 V) selon version
Dimensions (unité principale)	367 × 95 × 260 mm (L × H × P)
Poids (unité principale)	8,2 kg
Dimensions (contrôleur RC-25)	220 × 110 × 84,4 mm
Poids (contrôleur)	570 g
Dimensions (haut-parleur SP-24)	110 × 110 × 84,4 mm
Poids (haut-parleur)	360 g
Écran	LCD large, 24 caractères sur 9 lignes
Traitement numérique	DSP intégré (filtre FI contrôle numérique)
Fonctions principales	ASN Classe E, compatible e-mail, météo, messagerie d'urgence
Nombre de canaux	1195 max (160 programmables + 249 ITU SSB duplex)
Types d'émission	J3E (USB/LSB), J2B, A1A, H3E
Accordeur d'antenne	AT-141 (optionnel, automatique avec bypass)
Température de fonctionnement	-15 °C à +55 °C
Connectivité	GPS NMEA/RS-232C, sortie imprimante, entrée modem
Accessoires fournis	Contrôleur RC-25, haut-parleur SP-24, microphone HS-98, câble de déport, câble alimentation, support, fusibles, notice
Sécurité et normes	Conforme SOLAS Classe E, certification ISO 9001
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les solvants
Réparabilité et pièces détachées	Pièces disponibles auprès du fabricant ICOM

FOIRE AUX QUESTIONS - IC-M801E ICOM

Comment installer l'IC-M801E à bord ?

Installez l'unité principale dans un endroit sec et aéré. Utilisez le berceau MB-108 pour une fixation solide. Connectez le contrôleur RC-25 via le câble de séparation OPC-1575. Branchez l'antenne sur l'accordeur AT-141 optionnel. Suivez le schéma de câblage dans la notice.

Comment utiliser la fonction ASN (Appel Sélectif Numérique) ?

La fonction ASN permet d'envoyer des appels numériques de détresse et de routine. Pour émettre un appel de détresse, ouvrez le couvercle de la touche DISTRESS et appuyez longuement. Suivez les instructions à l'écran. Pour les appels de routine, programmez les coordonnées via le menu ASN.

Comment connecter un récepteur GPS ?

Connectez la sortie NMEA de votre GPS à l'entrée NMEA/RS-232C de l'IC-M801E. Utilisez un câble blindé adapté. Configurez le débit en bauds dans le menu système pour correspondre à celui du GPS.

Quelle est la tension d'alimentation recommandée ?

L'IC-M801E existe en version 12 V (plage 10,8–15,6 V) ou 24 V (plage 21,6–31,2 V). Utilisez la version correspondant à la batterie de votre navire. Un convertisseur DC-DC intégré fournit une tension stable de 13,6 V.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer les surfaces. N'utilisez jamais de solvants, d'abrasifs ou de produits chimiques. Évitez que l'eau ne pénètre dans les connecteurs.

Quelle est la portée maximale de communication ?

La portée dépend de l'antenne, de la puissance (125 W PEP) et des conditions de propagation. En ondes décamétriques (HF), des liaisons intercontinentales sont possibles. En MF, la portée est généralement de quelques centaines de kilomètres.

Comment accorder l'antenne avec l'AT-141 ?

L'AT-141 est une boîte d'accord automatique. Après l'avoir connectée, sélectionnez une fréquence et activez l'accord. L'appareil ajuste automatiquement l'impédance. Vous pouvez aussi le bypasser manuellement si nécessaire.

Quels sont les types d'émission supportés ?

L'IC-M801E supporte les modes J3E (USB/LSB), J2B pour la transmission de données, A1A (télégraphie) et H3E (AM à porteuse complète). Le mode par défaut est USB sur les fréquences marines.

Où puis-je trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès du fabricant ICOM France. Contactez le service après-vente au [phone] ou par email à [e-mail]. Indiquez le modèle IC-M801E et la pièce souhaitée.

Comment effectuer un message d'urgence ?

Pour un message d'urgence, ouvrez le couvercle de la touche DISTRESS et maintenez-la enfoncée. L'appareil émettra automatiquement un appel ASN sur le canal 16. Suivez les instructions vocales et à l'écran. Assurez-vous que le GPS est connecté pour transmettre votre position.

MODE D'EMPLOI IC-M801E ICOM

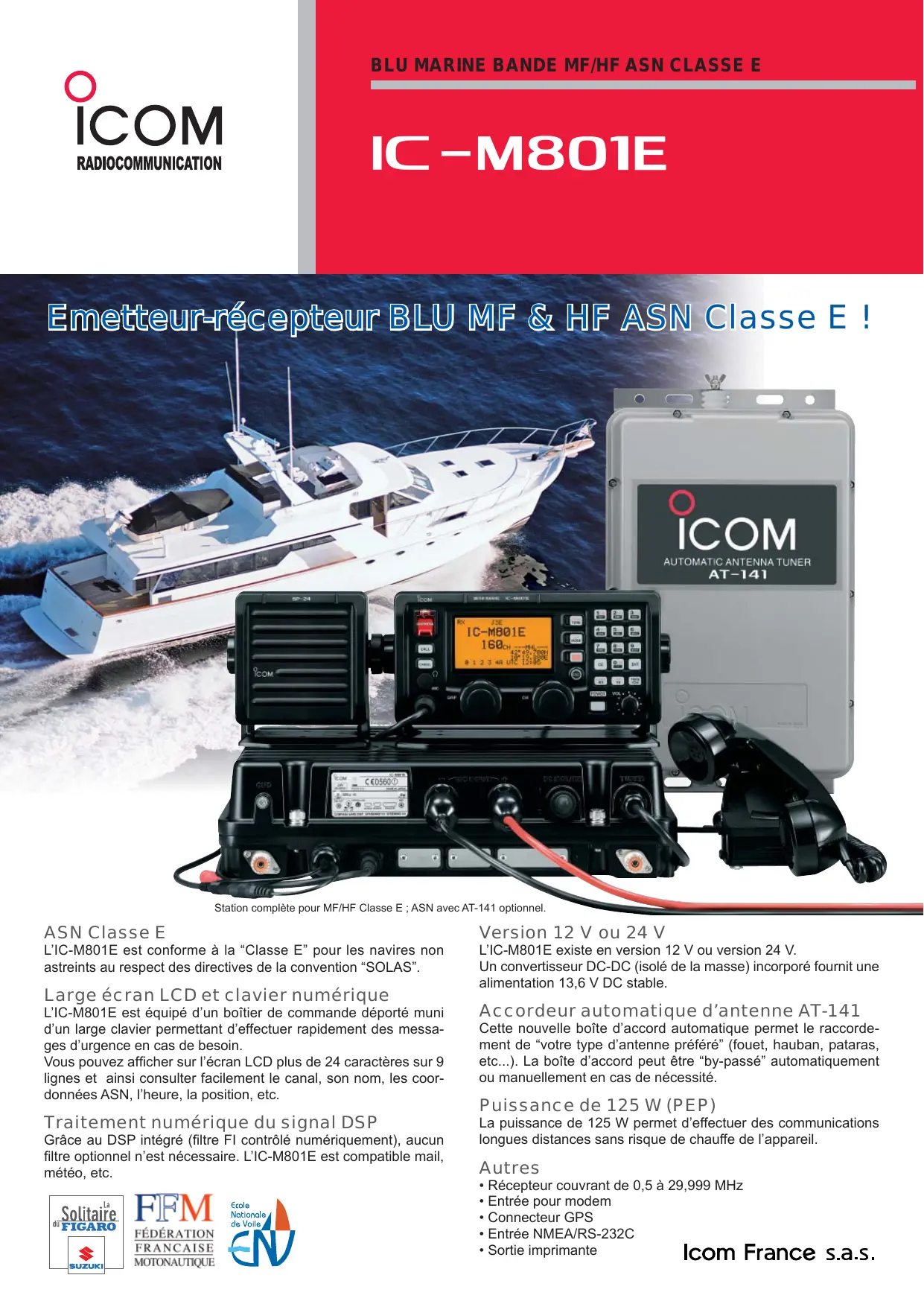

Émetteurrécepteur BLU MF & HF ASN classe e

Station complète pour MF/HF Classe E; ASN avec AT-141 optionnel.

ASN Classe e

L'IC-M801E est conforme à la "Classe E" pour les navires non astreints au respect des directives de la convention "SOLAS".

Large écran LCD et clavier numérique

L'IC-M801E est équipé d'un boîtier de commande déporté muni d'un large clavier permettant d'effectuer rapidement des messages d'urgence en cas de besoin.

Vous pouvez afficher sur l'écran LCD plus de 24 caractères sur 9 lignes et ainsi consulter facilement le canal, son nom, les coordonnées ASN, l'heure, la position, etc.

Traitement numérique du signal DSP

Grâce au DSP intégré (filtre FI contrôle numérique), notamment, chaque filtre optionnel n'est nécessaire. L'IC-M801E est compatible mail, météo, etc.

FFM

FEDERATION

FRANCAISE

MOTONAUTIQUE

Ecole Nationale de Voile

Version 12 v ou 24 v

L'IC-M801E existe en version 12 V ou version 24 V.

Un convertisseur DC-DC (isolé de la masse) incorpore fournit une alimentation 13,6 V DC stable.

Accordeur automatique d'antenne at-141

Cette nouvelle boîte d'accord automatique permet le raccordement de vos types d'antenne préférés (fouet, hauban, pataras, etc...). La boîte d'accord peut être bypassée automatiquement ou manuellement en cas de nécessité.

Puissance de 125 w (PEP)

La puissance de 125 W permet d'effectuer des communications longues distances sans risque de chauffe de l'appareil.

Autres

• Récepteur couvrant de 0,5 à 29,999 MHz
• Entrée pour modem Connecteur GPS
• Entrée NMEA/RS-232C
• Sortie imprimante

• Fréquences couvertes (Unité : MHz) :

Rx 0,5-29,9999 (continu)

Tx 1,6-2,9999; 4,0-4,9999; 6,0-6,9999

8.0-8.9999;12.0-13.9999,16.0-17.9999

18,0-19,999922,0-22,999925,0-27,5000

• Type d'émission (LSB, A1A, H3E) : J3E (USB/LSB), J2B

• Nombre de canaux : 1195 (max.)

(160 canaux programmables; 249 ITU SSB duplex)

Version 12 V : 10,8 V-15,6 V (12 V) DC ou

Version 24 V : 21,6 V-31,2 V (24 V) DC

(masse flottante)

• Température d'utilisation: -15 °C à +55 °C
• Dimensions (L × H × P); Projections non incluses:

Unité principale: 367 × 95 × 260 ~mm

Contrôleur: 220 × 110 × 84.4 ~mm

Haut-parleur: 110 × 110 × 84,4 ~mm

Poids

Unité principale : 8,2 Kg

Contrôleur : 570 g

Haut-parleur: 360g

Emission

Puissance : 1,6-3,999 MHz 85 W PEP 4,0-27,500 MHz 125 W PEP - Réjection émission: -43 dB - Suppression porteuse : 40 dB - Bande latérale indésirable: 55 dB Impédance du microphone : 2,4 kΩ

Reception

Sensibilité (à 20 dB SINAD; emf) :

	J3E, A1A	J2B, F1B	H3E	DSC (J2B)
0,5-1,5999 MHz	30 dBμV	-	44 dBμV	0 dBμV(at 1% d'erreur)
1,6-1,7999 MHz	13 dBμV	13 dBμV	30 dBμV
1,8-3,9999 MHz	8 dBμV	8 dBμV	24 dBμV
4,0-29,9999 MHz			-

Taux de réjection réception

0,5-29,9999 MHz :

plus de 70 dB

DSC1ère image IF)

plus 60 dB

DSC (sauf 1ère image IF) : plus de 50 dB

• Puissance audio :

4 W typique

à 10% distortion, 13,6 V DC, 4 Ω)

• Plage de variation du clarifier: ±150 Hz
• Connecteur Haut-parleur: 2-cond. 3,5 (d) mm/4 Ω
• Connecteur casque: 3-cond. 3,5 (d) mm / 8-16 Ω

Accorde le transceiver lors de l'utilisation d'une antenne fouet ou filaire. Raccordement par connecteur. Livré sans câblage.

MB-75 KIT DE MONTAGE

Permet de fixer le contrôleur, RC-25 ou le SP-24 sur le tableau de bord.

OPC-1575

CABLE DE

SEPARATION

Câble rallonge de 10 m à utiliser entre le contrôleur et l'unité centrale.

OPC-1465

CABLE

BLINDE

Cable blindé de 10m à utiliser entre l'AT-141 et le transceiver. Protège le transceiver des retours RF.

HM-135

MICROPHONE A MAIN

Microphone avec fonctions déportées de changement de canal et touches programmables.

OPC-1610

CABLE

RALLONGE

HAUT

PARLEUR

Cable rallonge de 5 m à utiliser avec le SP-24E.

MB-108

BERCEAU

MONTAGE

Berceau de montage en acier inoxydable. Permet de fixer facilement l'unité centrale. La photo montre un exemple d'installation.

HS-98 COMBINE

Permet une réception audio de bonne qualité.

• RC-25

CONTROLEUR DEPORTE

Contrôleur déporté.

SP-24E HAUT-PARLEUR EX

TERNE

Impédance de 4 Ω. Puissance max : 7 W.

Synoptique

Logiciel HF e-mail, PC et modem en option

Accessoires fournis :

Cable de déport Combi, HS-98 Cable alimentation - Notice d'utilisation • Contrôleur RC-25

Haut-parleur externe, SP-24 Etrier de montage Vis Unité principale Fusibles

ISO 9001

AFAQ N°1997/8074

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5
