MODE D'EMPLOI BX10S M-AUDIO
Guide de l'utilisateur
François
Introduction
Contenu de l'emballage 1
a r c t a r i s t i q u e s d u S t u d o p h i l e B X I 0 s
Diffuseur du caisson de basses 1
Amplificateur de puissance 1
Port "bass reflex"
Lecaisson 1
Crossover polyvalent 1
Slection de phase 1
Fonctions supplémentaires 1
Configuration du BX10s
Connexion audio 2
Ajustement des réglages du panneau arrêté 3
Placement du BX10s 4
Votre garantie BX10s 4
Terms 4
Enregistrement 4
Annexes 5
Annexe A: Caracteristiques techniques 5
Annexe B: Schéma fonctionnel 5
Introduction
Merci d'avoir besoin le caisson de basses actif BX10s de la gamme Stadiophile.
M-Audio est réputé pour ses moniteurs de studio de proximité, et nous sommes fiers, après une phase intensive de recherche et développement, deprésenter maintainant le caisson de basses Stadiophile BX10s.
Nos concepteurs ont créé le BX10s à partir de zéro; nous avons ensuite engagé certains des plus grands ingénieurs de mixage de Los Angeles pour nous aider à tester et à affiner la conception, pour garantir que ce caisson de basses satisfasse les besoin les plus exigeants des environnementés de monitoring des studios professionnelles. Le but était de développer un caisson de basses qui s'intègre de façon transparente avec les moniteurs de studio actifs BX5a et BX8a, étendant la réponse dans les basses fréquences du système de monitoring complet jusqu'à 20 Hz. De plus, le BX10s est suffisamment polyvalent pour bien fonctionner avec n'importe qu'elle combinaison de moniteurs de studio actifs dans un environment stéreo bicanal ou surround multicanal.
Pour les ingénieurs du son professionnelles dans les studios commerciaux comme pour les possesseurs de home studios, le BX10s établit un nouvelle reférence dans le monitoring de studio.
Contenu de l'emballage
L'emballage du Stadiophile BX10s content :
- Un caisson de basses actif BX10s avec grille amovible de protection du diffuseur
Un cable d'alimentation detachable
Quatre pieds amovibles en forme de cônes
Cemanuel
Caracteristiques du Stadiophile BX10s
Diffuseur du caisson de basses
Le diffuseur contient un diaphragme composite de 25 cm, une bobine mobile à haute température, et un bord en caoutchouis isolant. Il est conçu pour livrer une réponse de basse fréquence serrée et dynamique (par opposition à la réponse explosive caractéristique des caisson de bassess insuffisamment amortis). Le facteur BI (facteur de force electromagnetique) élevé du diffuseur créé un moteur puissant qui permet au cône de suivre le signal d'entrée très précisé, ce qui produit une excellente extension dans les basses fréquences. De plus, les grandes structures magnétiques du diffuseur sont blindées pour garantir que le caisson de basses ne détière pas les apparèils voisins qui pourrait être sensibles aux interférences de champ magnétique.
Amplificateur de puissance
De façon à générer une réponse puissant et serrée en basses, le BX10s utilise un ampli de 240 watts, qui se désigne par une architecture de transistors discrets personnalisée. L'amplificateur a un facteur d'amortissement soignement concu qui, combiné avec les systèmes mécaniques et electromagnétiques intégrés au diffuseur, aide à éliminer la tendance naturelle du diffuseur à "sonner" après que les stimuli d'entrée ont cesser. C'est ce qui explique principalement le rendu extrémement précis et contrôle des basses du BX10s. Vous remarquerez que les grosses caisses et les notes de basse staccato reproduites par le BX10s sont serrées et continues, comme si elles provenaient d'un grand système de suspension acoustique.
Port "bass reflex"
Le BX10s a une enceinte trouée : il contient un tube de port bass-reflex personnelisé avec une section circulaire sur la face arrière du caisson. Le port offre un moyen pour que la sortie arrrière du diffuseur contribue à la sortie totale du système, mais seulement sur une gamme très étroite de fréquences centrée sur une “résonance d'Helmholtz” (déterminée par la conformité et la masse d'air dans le tube du port). Le port donne effectivement au caisson de basses une réponse en basses jusqu'à 20Hz , et comme sa contribution en basses fréquences complète celle du diffuseur frontal, le haut-parleur reste linéaire et dénué de distorsion à travers toute la bande passante (parce que son mouvement demeure à l'intérieur des limites d'excursion).
Le caisson
Comme les autres composants du BX10s, le caisson a un role important dans la réponse sonore globale. De façon à garantir un fonctionnement plus stable, le BX10s utilise une fibre spéciale de moyenne densité (MDF) d'une haute efficacité sonore, avec un renforcement interieur exceptionnel concu pour absorber les vibrations et les impacts générés lorsque le caisson de basses reproduit des signaux et des transitoires à SPL élevé. De plus, le caisson utilise une mousse acoustique soigneusement place pour absorber les réflexions internes et amortir les ondes stationnaires; la mousse acoustique convertit également le processus adiabatique du système d'air du caisson en processus isothermique, ce qui conduit le caisson à fonctionner comme s'il était plus grand, et le rend capable de produit des fréquences très basses de façon naturelle et égale.
Crossover polyvalent
Vouss pouvez utiliser le BX10s dans des contexts de monitoring divers, des systèmes stéreo aux système multicanaux (par ex. 5.1), et comme complément de praticquement tout moniter de proximité. Dans ce but, nous avons fourni une manière polyvalente mais néanmoins efficace d'adapter la réponse du caisson de basses pour bien fonctionner avec tout système de monitoring. Pour une utilisation dans un système bicanal, une commande de filtré passée-haut/passé-bas liée peut être utilisée pour ajuster la fréquence de crossover. Vous pouvez lui donner n'importe qu'elle valeur entre 50Hz et 200Hz . Elle sépare le signal en acheminant tout ce qui est au-dessous de cette fréquence au caisson de basses et tout qui est au-dessus à vos moniteurs principaux. Et en utilisant une topologie Linkwitz-Riley de 4e ordre, le circuit vous permet d'atteindre la réponse nette la plus plate à travers le point de crossover. Pour les systèmes multicanaux, le BX10s peutREENPRAIRE juste la sortie du canal LFE (Low-Frequency Effects), ou il peutREENPRAIRE les basses d'un ou plusieurs canaux principaux utilisant des procédés de gestion des basses conventionnels. Dans ce contexte multicanal, vous pouvez simplement "ouvrir" le BX10s complètement enPNANT une valeur de 200Hz (àutiliser avec les gestionnaires de basses externes), ou bien vous pouvezpendre une valeur de 120Hz (pour vous conformer à la norme Dolby Digital pour la limite de bande LFE). De plus, un interrupteur de renforcement de 10 dB vous permet d'alterner rapidement entre vos niveaux Dolby Digital bicanaux et 5.1-canaux calibrés.
Sélection de phase
Parce que les signaux de basses fréquences ont des longueurs d'onde longues par comparaison avec les dimensions de la plupart des espaces d'écoute, les caissons de bassess tendent souvent à cause des modes et des annulations d'espace qui peuvent être spectaculaires. Pour cette raison, nous avons inclus un interrupteur d'inversion de phase, qui — comme son nom l'indique — cause un décalage de phase de π (ou 180°) dans la sortie du caisson de basses. Ceci peut vous permettre plus de degrès de liberté dans le placement du BX10s (et, en conséquence, dans l'alignment de phase de la fréquence de crossover) dans votre environnement de monitoring.
Fonctions supplémentaires
Nous avons ajoute quelques fonctions de "commodité" pour que le BX10s soit encore plus utile. Pour commencer, il y a un mode "veille" ("sleep"): en activant ce mode, le caisson de basses passera en veille s'il n'y a pas de signal d'entrée, utilisant moins d'énergie et rendant la sortie muette; la présence d'un signal d'entrée peut ensuite "réveiller" le caisson de basses et il reprendra son fonctionnement normal. Il y a aussi une fonction de déactivation du caisson de basses qui vous permet de contourner complètement le BX10s (y compris l'ampli, le diffuseur et le crossover), et d'envoyer la totalité du son dans vos moniteurs principaux, simplement en basculant une pédale binaire. Vous pouvez ainsi obtenir des mix d'écoute avec et sans l'extension des basses féquences qu'offre le BX10s, tout cela depuis votre position de mixage. La diode d'alimentation bleue sert d'indicateur visuel, et elle passe au rouge quand le caisson de basses est en mode veille ou contournement.
Configuration du BX10s
Sélection de la tension du courant alternatif : Le BX10s intégrant son propre amplificateur, il doit être connecté à une prise de courant à l'aide du cable d'alimentation CA fourni. Le commutateur “AC Select” (place sous la prise triphasée pour le cable d'alimentation principal) peut être réglé par l'utilisateur pour un fonctionnement 100-120V~50/60 Hz ou 220-240V~50/60 Hz. Avant de faire quoi que soit, assurez-vous que le commutateur de selection de tension est réglé sur la position appropriée pour votre emplacement.
Attention: Un mauvais réglage du commutateur de seLECTION de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages aux composants du haut-parleur et ne sont pas couverts par la garantie du haut-parleur.
Connexion audio

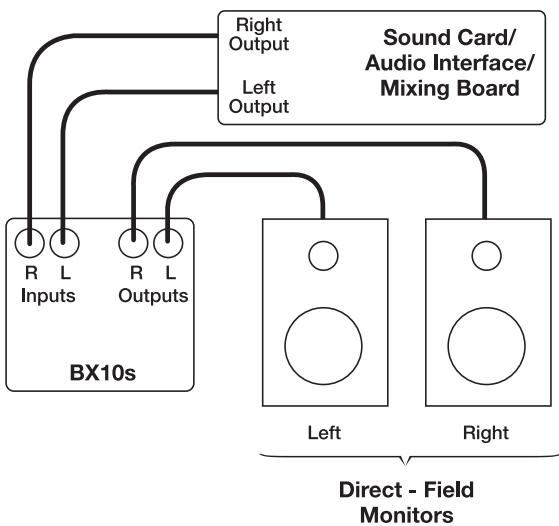

Fonctionnement stéréo bican : Branchez les sorties principales gauche et droite de votre console de mixage, de votre interface audio ou de votre carte son aux entrées symétriques XLR ou TRS au dos du BX10s ① ; acheminez ensuite les sorties symétriques gauche et droite XLR ou TRS vers vos moniteurs à champ direct ②. (Bien que les entrées et les sorties TRS fonctionnent avec des cables asymétriques, nous recommendons fortement l'utilisation de câbles symétriques ; vous obtiendrez ainsi une meilleure protection contre le bruit par couplage inductif provenant de câbles d'alimentation, etc.)
BROCHE XLR I et corps TRS = masse (blindage)
BROCHE XLR 2 et bout TRS = signal positif (+)
BROCHE XLR 3 et anneau TRS = signal négatif (-)

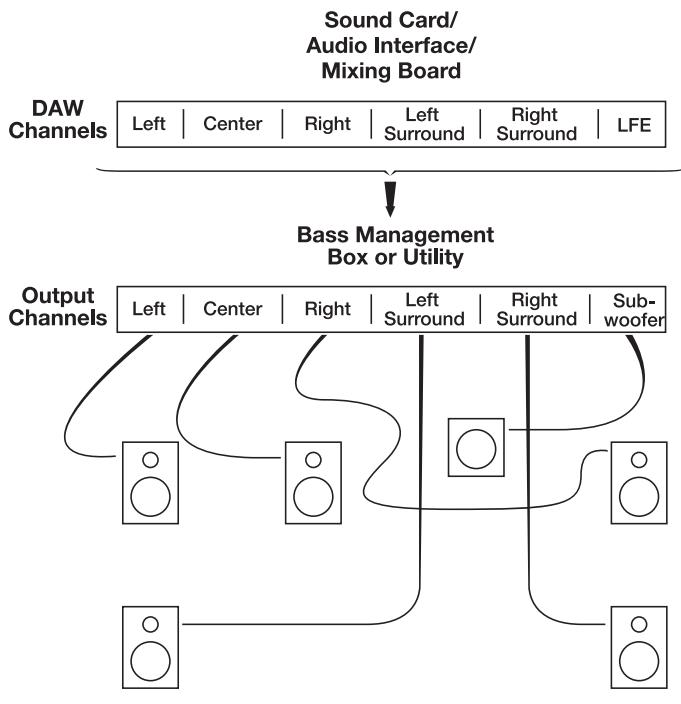

Fonctionnement multicanal (par ex. surround 5.l canaux): Si vous mixez ou monitorisez une source multicanale, vous avez sans aucun doute un système de gestion des basses externes et/ou vous envoyez peut-etre le canal LFE (effets basse fréquence) directement dans le caisson de basses sans redirection du signal supplémentaire. Dans ce scenario, vous pouvez acheminer le signal audio du caisson de basses vers l'entrée gauche ou droite du BX10s. De plus, vous devriez contourner le crossover interne du BX10s en mettant la commande de crossover en position 200Hz (complètement ouvert)

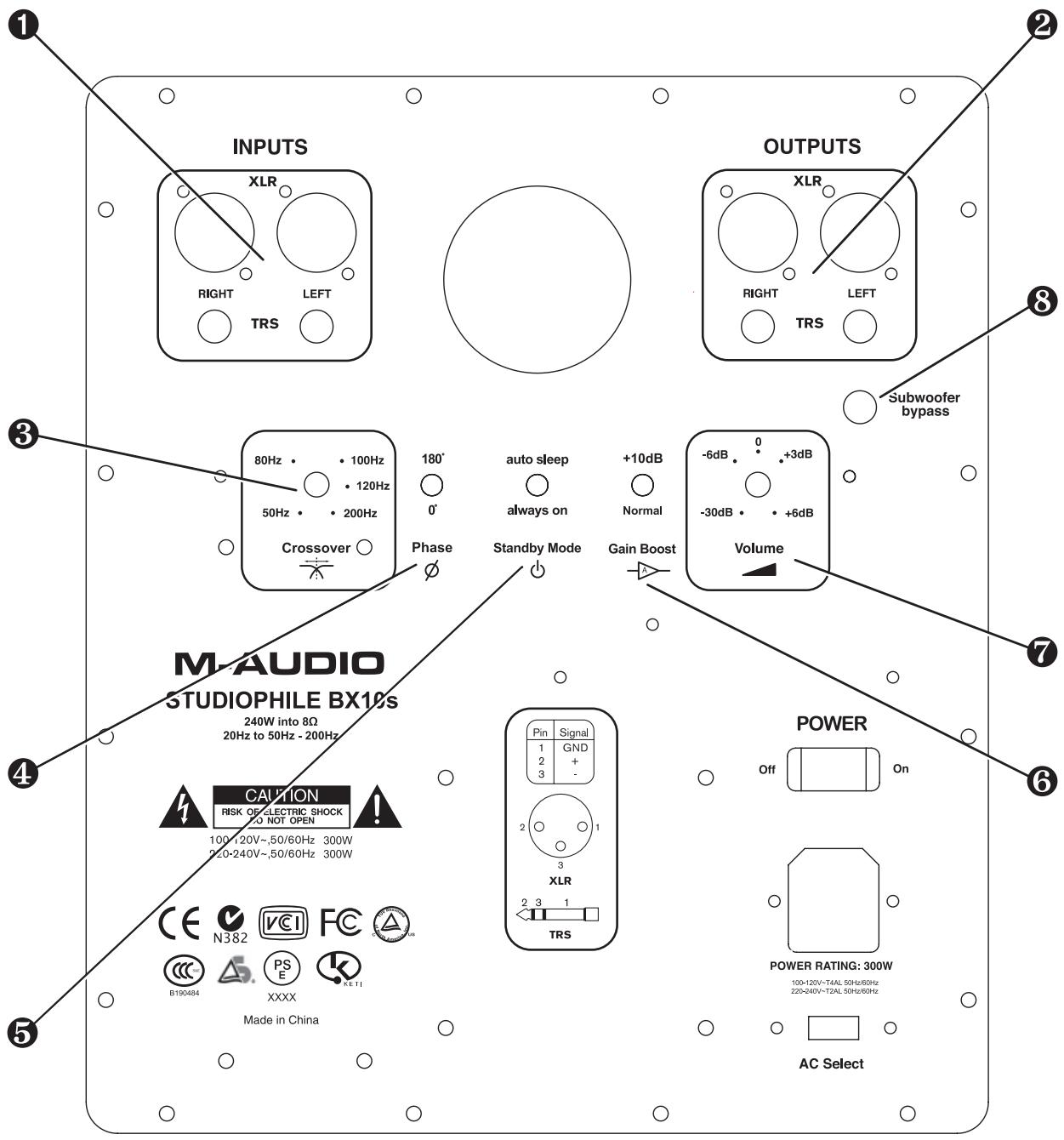

Ajustement des réglages du panneau arrêté
Crossover control (contrôle du crossover)* ⑧: nous avons déjà abordé ce sujeit, mais pour en terminer l'examen, considérées les éléments suivants :
- Les crossovers de la plupart des systèmes de home cinéma A/V sont régés sur 80Hz (en admettant qu'ils sont utilisés avec un caisson de basses). Pour cette raison, si vous mixez un signal multicanal en utilisant le BX10s, nous vous recommendons de démarrer avec un réglage de 80Hz comme point de réseau pour obtenir une approximation d'un environnement d'écoute d'utilisateur final typique.
Pour faciliter la conformité avec les recommendations Dolby Digital, DTS et THX, nous avons place des crans sur la commande de crossover pour 80Hz , 100Hz et 120Hz (en plus de 50Hz et 200Hz ).
Si vous utilise le BX10s avec les moniteurs BX5a de M-Audio dans une configuration bicanale, nous vous recommendons de démarrer avec un crossover de 80Hz et de l'ajuster pour correspondre à votre environnement acoustique particulier.
Si vous utilise le BX10s avec les moniteurs BX8a de M-Audio dans une configuration bicanale, nous vous recommendons de démarrer avec un crossover de 50Hz et de l'ajuster pour correspondre à votre environnement acoustique particulier.
Phase control (contrôle de phase) ① : comme nous l'avons mentionné plus haut, cette commande inverse le signal (l'angle de phase passé de 0^ à 180^ ) qui arrive à l'amplificateur du caisson de basses. (Si vous utilisez un système bicanal avec crossover intégré, la fonction de phase n'affecte pas le signal qui arrive à vos moniteurs à champ direct.) Vous pouvez selectionner la position appropriée de cette commande en écouteant la façon dont le son provenant du BX10s se fond avec le reste de votre système. Il n'y a pas de position "juste" ou "fasse" en soi, mais en toute logique, vous souhaiterez que le caisson de basses soit en cohérence de phase avec vos champs directs à la fréquence de crossover. Une façon de déterminer cette cohérence de phase est de dire un signal d'onde sinusoidale à la fréquence de crossover que vous avec selectionnée et demettre la commande de phase dans la position qui vous donne la sortie la plus forte.
Power Mode (mode d'alimentation) ⑤ : cette fonction permet au BX10s de passer en “veille” si vous ne l'utilise pas. C'est en un sens comme un “économiser d'écran”. Quand la commande est sur “always on” (toujours en fonction), le caisson de basses restera continuèlement en alerte et en fonction, que vous l'utilisiez ou non. Quand la commande est régée sur “auto sleep” (veille automatique) et qu'il n'y a aucun signal d'entrée pendant au moins 15 minutes, le BX10s passera en mode de faible consommation d'énergie et son ampli deviendra muet ; un signal d'entrée de seulement 7 mV “réveillera” le caisson de basses et le son sera normalement produit. (Remarquez que la diode d'alimentation bleue passse au rouge quand le BX10s est en sommeil et qu'elle repasse au bleu quand il se réveille). Le mode “auto sleep” peut être utile si vous souhaïez economiser de l'énergie. En mode sommeil, la consommation d'énergie tombe à un dixiéme du courant maximum.
Gain Boost (renforcement du gain)* ⑥ : quel que soit le réglage du volume, vous ajouterez 10 dB de gain en activant cette fonction. C'est utile essentiellement pour le fonctionnement multicanal : Dolby Laboratories exige que le canal LFE soit encodié à -10 dB par rapport aux autres canaux pour Dolby Digital. Ainsi, si vous BX10s est calibré pour avoir un niveau égal de réponse par rapport à vos moniteurs principaux, et si vous utilisez le BX10s uniquement comme reproducteur LFE, vous pouvez presser le bouton de renforcement du gain et faire votre mix multicanal avec les niveaux correctement régés.
Volume 7: le signal envoyé aux entrées du BX10s doit toujours être de niveau ligne. Quand le volume est au maximum, 85mV de bruit rose en entrée produit un SPL de sortie de 100 dB à un mètre en face du diffuseur. Le contrôle de volume affecté le niveau envoyé à l'amplificateur du BX10s et n'effecte pas le niveau des sorties du BX10s envoyées aux moniteurs à champ direct. D'une façon générale, nous vous recommendons d'essayer d'obtenir la réponse du système la plus plate et la plus égale entre notre caisson de basses et vos moniteurs. En fonction de l'acoustique de votre environnement de la façon dont vous avez configuré votre chemin et vos niveaux de signal, il vous faudra peut-être quelques minutes pour calibrrer les niveaux respectifs du caisson de basses et de chacun de vos moniteurs principaux. Si vous avez accès à des signaux de bruit rose et/ou des ondes sinusoides balayées (linéaires ou logarithmiques), celles-ci peuvent être d'un grand secours pour vous assurer que votre système à la balance tonale la plus douce de haut en bas.
Caisson de basses Bypass (contournement du caisson de basses) ⑧: il s'agit d'un jack mono 6,35 mm pour connecter un interrupteur au pied à une seule position stable comme la SP-1 de M-Audio ou n'importe que cette pédale sustain pour un clavier de commande. Dans des situations à 2 canaux, la pédale déclenché un circuit de relais qui coupe la sortie du caisson de basses et réachemie toute la bande passante du signal audio directement vers vos moniteurs à champ direct. Essentiellement, le caisson de basses (avec son crossover) est complètement retire du chemin du signal de façon que vous puissiez écouter facilement vos mix avec et sans la présence de l'extension des basses fréquences du caisson de basses BX10s, le tout à partir de votre position de mixage. Cette fonction peut également être utile pour un fonctionnement multicanal. De plus, si vous ave une pédale avec deux positions stables (par défaut ouverte), vous pouvez aussi l'utiliser pour déclencher cette fonction. Notez que quand le BX10s est en mode bypass (contournement), la diode d'alimentation bleue sur sa face avant passer au rouge.
*Pour plus d'informations sur l'utilisation d'un caisson de basses pour des applications multicanal, veuilles consulter www.dolby.com, www.dtosonline.com ou www.thx.com.
PlACEMENT du BX10s
Le cliché "l'emplacement l'emplacement l'emplacement" ne s'applique pas uniquement au marché de l'immobilier. Il s'applique tout autant (si ce n'est plus) au sujet des haut-parleurs et à l'acoustique des espaces. Comme vous pouvez l'imaginer, l'endroit où vous allez placer le BX10s dans votre espace peut avoir un impact immense sur le son qu'il va produit. De fait, tout caisson de basses bien concu et puissant peut sonner d'une façon MSDRable dans votre configuration de monitoring si vous l'avez mal place. (Ce principe s'applique à n'importe quel haut-parleur, mais c'est spécialement vrai pour les reproducteurs de basses fréquences comme les caissons de basses.)
Il existe de nombreuses opinions sur la(Meilleure)methode pour déterminer l'emplacement optimal de votre caisson de basses. De fait, si vous demandez à trois ingénieurs du son,ils vousdonnerontprobablementsixréponsesdifferentes. Mais on ne saurait trop insister sur l'importance de ce problème; prenez donc un instant pour réfléchir au placement de votre caisson de basses, en gardant à l'esprit que la forme de votre piece, ses dimensions (y compris la hauteur du plafond),la construction du mur,et touttraitementacoustiquequeyouavez peuvent tous se lie pour afferter la performance apparente du caisson de basses. N'oubliez pas non plus que la fréquence de n'imprime quel signal est inversement proportionnelle à sa longueur d'onde.Ainsi par exemple,à 40Hz ,une longueur d'onde est d'environ 8,5 m;à 80~Hz ,une longueur d'onde fait un peu plus de 4 mètres ;etc.
Comment commencer? Avant tout, vous devriez toujours placer le caisson de basses sur le sol quand vous l'utilisez, jamais sur une table ou sur un support de haut-parleur. Une théorie suggère que la(Meilleure position pour un caisson de basses dans un système bicanal est sur le sol à mi-distance entre vos moniteurs gauche et droit, avec sa face orientée en avant et dans le même plan que les haut-parleurs de proximé. À partir de là, vous pouvez ajuster la position du caisson de basses jusqu'à ce qu'elle soit tout à fait "correcte". Une autre théorie préconise que vous commenciez avec le caisson de basses dans un coin du sol de la pierce, où les murs adjacents peuvent aider le caisson de basses à maximaliser la quantité de son qu'il envoie ; vous pouvez ensuite ajuster la position pour correspondre à votre configuration de monitoring particulière. Ces deux méthodes sont utilisables, mais il existe une troisième méthode que beaucoup d'ingénieurs de mix employant avec succès, et qui consiste à utiliser la loi de symétrie bilatérale.
Avec cette méthode, vous place le BX10s dans la chaise qui correspond au lieu d'écoute. (Il s'agit probablement du sommet d'un triangle isocèle entre vos moniteurs à champion direct gauche et droit.) Jouez un peu de musique avec pas mal de fréquences basses dans le BX10s à un volume d'écoute comfortable. (Le bruit rose va très bien également pour cela). Rampez sur le sol de votre piece et recherche l'endetroit où le son est le plus "plein" mais aussi le plus "serré". Quand vous l'avez trouvez, ou que ce soit, bingo! c'est là que vous installerez le BX10s. Si vous VOULEZ être plus précis, vous pouze utiliser un analyseur (de spectre) temps réel au 1/12e d'octave au lieu de vos oreilles pour réaliser le même exercice. (Si vous faites cela, assurez-vous que vous passerez le bruit rose comme signal de test et recherche l'endetroit où la réponse spectrale est la plus douce et a la plus grande extension dans les basses fréquences.)
Veuillez notes que comme les signaux basse-fréquence rayonnent dans toutes les directions, il se peut que l'endetroit idéal du point de vue sonore pour le BX10s soit très peu pratique, par exemple un endroit de votre studio où vous passez constamment. Si c'est le cas, vous pouvez utiliser la bascule de phase sur la face arrrière du BX10s et repeter l'exercice, en espérant trouver un résultat plus commode.
Enfin, une fois que vous avez placé le BX10s là où vous pensez qu'il sonnera le mistroux, faites une vérification en passant de la musique également à vos moniteurs de proximité, en écouteant depuis votre position de mixage normale. (Assurez-vous que le niveau, la phase et le crossover du BX10s sont régles de façon appropriée.) Si celui chose n'est pas correct, essayez de nouveaux emplacements pour le caisson de basses. Comme toujours, sentez-vous libre d'expérimerer avec différents emplacements (et différentes orientations)... Il se peut que vous trouviez de façon inopinée une meilleure façon de placer le caisson de basses même si vous pensez que son emplacement actuel produit déjà de bons résultats.
Garantie
Termes de la garantie
M-Audio garantit que les produits sont dépourvus de defaults de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistrré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.
Enregistrement de la garantie
Merci d'avoir enregistréVote nouveau produit M-Audio. Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Enregistrez-vous en ligne sur www.m-audio.fr/register pour être tenu au courant des dernières mise à jour produits et avoir une chance de gagner des caveaux M-Audio!
Annexes
Annexe A : Caracteristiques techniques
| Type | Caisson de basses amplifié bass-reflex |
| Diffuseur | Côte 25 cm composite (papier traité/fibre de verre) avec bobine mobile à haute température et entouré d'un amortisseur en caoutchouc. |
| Bande passante | 20Hz – 200Hz (points à -3dB) |
| Crossover | Filtre lié HP/LP balayable de 50 à 200Hz ; alignment de 4e ordre 24dB/octave |
| Sensibilité d'entrée | Une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 100dBA à une distance d'un mètre avec le volume au maximum |
| Amplificateur | 240 Watts de puissance moyenne sous 8 Ω, conception transistors discrets |
| Rapport Signal/Bruit | 86dB (pondéré A) |
| THD à la puissance indiquée, en mode mono | 0,019% (175 W) |
| Entrées | 2 entrées symétriques XLR; 2 entrées sym./asym. Jack TRS |
| Sorties | 2 sorties symétriques XLR pour les satellites |
| Contrôles | Commandes volume/gain, interrupteur de renforcement des basses 10 dB, interrupteur de mode veille, commutateur d'inversion de phase, commande de crossover variable, entrée pédale de contournement du caisson de basses |
| Impédance d'entrée | 20k Ohm symétrique, 10k Ohm asymétrique |
| Niveau d'entrée max. | +20dBu |
| Délai de mise en veille automatique | 15 minutes |
| Sensibilité de mise en marche automatique en fonction de l'entrée | 7,3mV |
| Protection | Surchauffe, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe, protection de courant continu, protection de courant excessif |
| Indicateur | En fonction (bleu) ou Veille/Contournement (rouge) |
| Alimentation requise | Deux tensions possibles (à selectionner à l'aide d'un interrupteur sur la face arrêté) : 100-120V/~50/60Hz et 220-240V/~50/60Hz. Alimentation par cable d'alimentation triphasé |
| Caisson | MDF (aggloméré) plaqué vinyle |
| Dimensions | 38,1 cm (h) x 38,1 cm (l) x 38,1 cm (p) |
| Poids tel qu'expédié | 24,75 kg |
- Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans averissement préalable

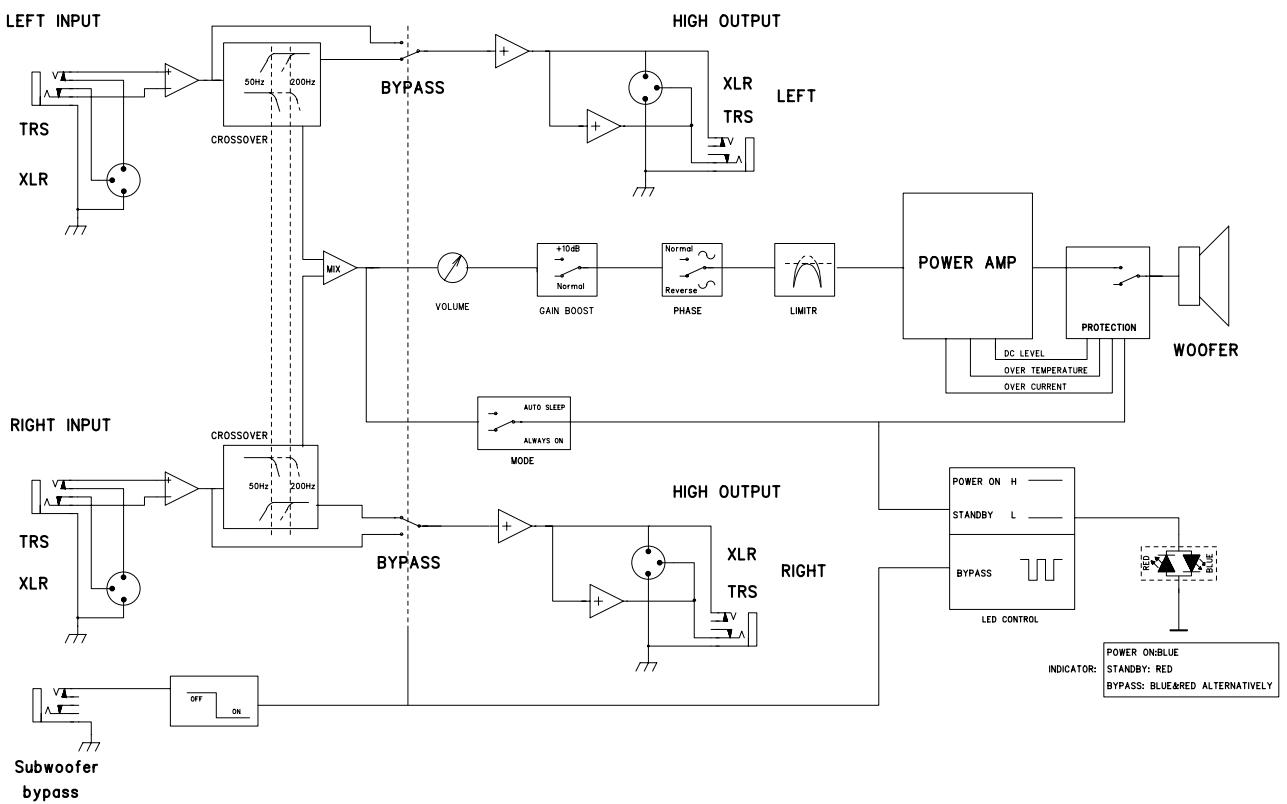

Annexe B : Schéma fonctionnel
