| Type de produit | Interface audio FireWire |
| Marque | M-Audio |
| Modèle | FireWire Solo |
| Connectivité | FireWire IEEE 1394 (2 ports) |
| Alimentation | Bus FireWire 6 broches ou adaptateur secteur fourni |
| Entrées analogiques | 1x micro XLR (symétrique), 1x instrument Jack 6,35 mm, 2x ligne Jack TS 6,35 mm |
| Sorties analogiques | 2x ligne Jack TRS 6,35 mm (symétriques/asymétriques) |
| Sortie casque | 1x Jack 6,35 mm stéréo |
| Entrée/Sortie numérique | S/PDIF RCA (entrée et sortie) |
| Préampli micro | Oui, avec gain réglable 0 à +40 dB |
| Alimentation fantôme | +48 V, commutable |
| Entrée instrument | Oui, avec gain réglable 0 à +30 dB |
| Contrôle de gain | Potentiomètres pour micro et instrument |
| Indicateurs LED | Alimentation, écrêtage micro, écrêtage instrument, alimentation fantôme |
| Sélecteur d'entrée | Avant (micro/instrument) / Arrière (ligne) |
| Panneau de contrôle logiciel | Mixer et configuration matérielle (taille tampon, source synchro, etc.) |
| Configuration minimale PC | Pentium III 500 MHz, 128 Mo RAM, Windows XP SP2, DirectX 9.0b, port FireWire |
| Configuration minimale Mac | G3/G4 500 MHz, OS X 10.2.8 (256 Mo RAM) ou 10.3.5+ (512 Mo RAM), port FireWire |
| Accessoires fournis | Câble FireWire 6/6 broches, adaptateur secteur |
| Utilisation | Enregistrement mobile et studio, monitoring |
| Fonctions supplémentaires | Compatible ASIO/WDM, latence réglable |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec, éviter l'humidité, déconnecter avant nettoyage |
| Sécurité | Éviter connexion à chaud des périphériques FireWire, éteindre l'ordinateur avant connexion, utiliser câble de qualité |
| Pièces détachées et réparabilité | Contacter le fabricant pour assistance |
| Informations générales | Notice d'utilisation disponible en plusieurs langues, support technique par email et téléphone |
FOIRE AUX QUESTIONS - FIREWIRE SOLO M-AUDIO
Questions des utilisateurs sur FIREWIRE SOLO M-AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interface audio au format PDF gratuitement ! Retrouvez votre notice FIREWIRE SOLO - M-AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FIREWIRE SOLO de la marque M-AUDIO.
MODE D'EMPLOI FIREWIRE SOLO M-AUDIO
Introduction 9 Configuration minimale requise 10 Contrôles et connecteurs de face avant 10 Connecteurs de face arrière 11 Installation matérielle 12 Panneau de contrôle logiciel 12 Nous contacter 14
Merci d'avoir acheté la FireWire Solo de M-Audio. La FireWire Solo a été conçue afin d'offrir une interface audio mobile et professionnelle pour votre ordinateur portable ou de bureau. Tirant parti de la commodité et de la fiabilité du bus IEEE 1394 (FireWire), la FireWire Solo fournit à votre ordinateur une interface audio haute résolution et hautes performances, avec entrées micro, instrument et ligne, le tout dans une structure solide, légère et portable.
Ce guide a été consacré pour que vous puissiez rapidement commencer à utiliser votre FireWire Solo. Veuillez consulter le manuel de l'utilisateur pour plus d'informations.
IMPORTANT : la FireWire Solo est fournie avec un câble FireWire 6/6 broches de haute qualité. Pour obtenir des performances audio optimales, il est fortement recommandé d'utiliser ce câble ou un de qualité identique. Si le port FireWire de votre ordinateur est du type quatre broches, procurez-vous un câble 4/6 broches. Remarquez que l'alimentation du bus FireWire Solo requiert une connexion FireWire à six broches. Si votre ordinateur ne dispose que d'une connexion à quatre broches, utilisez l'adaptateur de courant fourni.
Remarque : le terme utilisé pour désigner la connexion FireWire peut varier selon le fabricant, par exemple «iLink» chez Sony ou simplement «1394». En cas de doute, consultez le manuel de votre ordinateur.
Important - utilisateurs «firewire» IEEE 1394:
Des problèmes isolés nous ont été signalés concernant la connexion à chaud de dispositifs répondant à la norme IEEE 1394 (aussi appelée FireWire). La connexion à chaud consiste à établir des connexions IEEE 1394/FireWire quand un ou plusieurs périphériques sont allumés (y compris l'ordinateur). De rares cas se sont trouvés où, après une connexion à chaud, le périphérique FireWire ou le port FireWire de l'ordinateur hôte étaient rendus inutilisables de façon permanente. Bien que les produits M-Audio répondent strictement à la norme FireWire et soient soumis à des tests internes exigeants, la probabilité que la connexion à chaud de votre interface FireWire M-Audio avec certains ordinateurs puisse causer le type de problèmes décrits ici n'est pas à écarter.
Nos you recommendons de protéger Your équipement en évitant de connecter à chaud tout dispositif alimenté par bus FireWire, y compris la gamme M-Audio des produits FireWire. Connectez Your dispositif FireWire lorsque ce dernier ainsi que l'ordinateur sont hors tension. Allumez tous les dispositifs FireWire d'abord et l'ordinateur ensuite. Si vous comptez utiliser une alimentation par bus (systèmes munis de connecteurs IEEE1394 à 6 broches), veillez à effectuer la connexion des câbles d'abord, puis à mettre le commutateur FireWire en position marche et enfin à mettre sous tension l'ordinateur.
M-Audio s'emploie activement à étudier tous les problèmes susceptibles de constituer un désagrement pour ses clients. Veuillez consulter la base de connaissances de la section Assistance à l'adresse www.m-audio.fr pour trouver des mises à jour sur ce problème.
Configuration minimale requise
Avant d'instruire vous FireWire Solo, assurez-vous que la configuration de votre ordinateur correspond aux configurations minimales ci-dessous.
Pentium III à 500 MHz ou supérieur
128 Mo de RAM
Windows XP (SP2) avec DirectX 9.0b ou supérieur
Connexion FireWire intégrée ou carte PCI FireWire
La FireWire Solo n'est pas prise en charge sous Windows 98, Windows ME et Windows 2000.
Macintosh G3/G4* à 500 MHz ou supérieur
OS X 10.2.8 avec 256 Mo de mémoire RAM
OS X 10.3.5 ou supérieur avec 512 Mo de mémoire RAM
Connexion FireWire intégrée ou carte PCI FireWire
- Le système n'est pas compatible avec les cartes accélératrices G3/G4
- OS 10.3.5 ou supérieur requis pour transferts Dolby Digital et DTS avec le lecteur DVD Apple

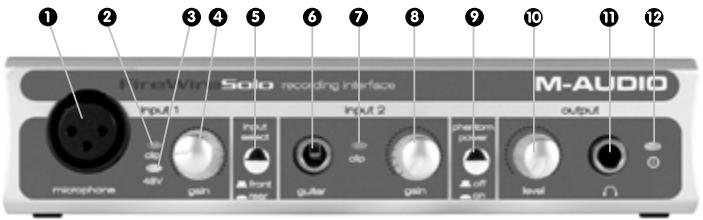

1. Entrée microphone
Entrée de niveau micro sur connecteur XLR symétrique. Ce connecteur n'est actif que lorsque le
selecteur d'entrée Avant/Arrière (5) est en position «Front» (position désengagée). L'entrée de ce connecteur apparait dans votre logiciel audionumérique comme signal mono sur la gauche de la paire d'entrée stéréo.
2. Indicateur d'échéance
Cette diode s'allume lorsque le signal d'entrée micro dépasse -1 dBFS. Si l'indicateur d'échéage reste allumé, réduisez le niveau de gain d'entrée du micro (4).
3. Indicateur d'alimentation fantôme
Ce témoin s'allume lorsque le commutateur d'alimentation fantôme (9) est pressé, et il indique qu'une alimentation de +48V en courant continu est appliquée sur l'entrée micro (1).
4. Gain d'entrée micro
Ce bouton rotatif contrôle la quantité de gain à l'entrée micro (1), sur une plage allant de 0dB à +40dB ou davantage.
5. Sélecteur d'entrée avant/arrière
Ce commutateur sélectionne quelle paire d'entrées analogiques sera active. Quand le commutateur est désengagé, c'est l'entrée micro (1) et l'entrée guitare (6) de face avant qui sont actives. Quand le commutateur est en position engagée, ce sont les entrées de ligne (19) de face arrière qui sont actives.
6. Entrée guitare
Entrée de niveau instrument sur connecteur Jack 6,35 mm, pour utilisation avec guitares, basses ou autres sources de niveau instrument. Ce connecteur n'est actif que lorsque le déslecteur d'entrée Avant/Arrière (5) est en position «Front» (position désengagée). L'entrée de ce connecteur apparait dans votre logiciel audionumérique comme signal mono sur le côté droit de la paire d'entrée stéréo.
7. Indicateur d'évacuation
Cette diode s'allume lorsque le signal d'entrée guitare dépasse -1 dBFS. Si l'indicateur d'écrêtement reste allumé, réduisez le niveau de gain d'entrée de guitare (8).
8. Commandes de gain guitare
Ce bouton rotatif contrôle la quantité de gain à l'entrée guitare (6), sur une plage allant de 0dB à +30dB ou davantage.
9. Interrupteur d'alimentation fantôme
Cet interrupteur active l'alimentation fantôme 48 V, à utiliser avec des micros à condensateur nécessitant une alimentation externe. Quand l'alimentation fantôme est active, la diode d'alimentation fantôme (3) s'allume.
REMARQUE: Il n'est pas dangereux de brancher la plupart des micro dynamiques modernes ou des appareils de niveau de ligne aux entrées de canal quand l'alimentation fantôme est activée. Cependant, certains micros à ruban peuvent être endommagés par l'alimentation fantôme, et certains appareils de niveau de ligne asymétriques peuvent mal fonctionner ou produire un bruit de fond perceptible quand l'alimentation fantôme est active. Consultez le guide d'utilisation de ces périphériques avant de réaliser la connexion à la source d'alimentation fantôme.
10. Contrôle du niveau de sortie
Ce bouton contrôle la quantité de gain de sortie vers la sortie ligne du panneau arrière (18) et la sortie casque du panneau avant.
11. Sortie casque
Prise casque Jack 6,35 mm stéreo pour brancher un casque afin de monitorer le signal de sortie. Le volume est réglé à l'aide du contrôle de niveau de sortie (10).
12. Témoin d'alimentation
Cette diode s'allume quand la FireWire Solo est sous tension, soit par l'alimentation du bus, soit par le bloc d'alimentation.
Connecteurs de face arrêté
13. Entrée alimentation
Branchez l'adaptateur de courant alternatif fourni sur cette entrée. L'adaptateur est nécessaire quand vous utilisez la FireWire Solo avec une connexion 6/4 broches, ou quand vous utilisez la FireWire Solo comme convertisseur A/D autonome. L'adaptateur n'est pas nécessaire quand vous utilisez la FireWire Solo sur une connexion FireWire 6/6 broches standard.
14. Port de verrouillage
Ce port est fourni pour être utilisé avec un dispositif anti-vol avec câble d'ordinateur de type Kensington standard.
15. Ports FireWire
Deux connecteurs FireWire (IEEE-1394). Utilisez l'un des ports pour la connexion vers le port FireWire de votre ordinateur. L'autre peut être utilisé pour connecter des périphériques supplémentaires au bus FireWire.
16. Sortie s/pdif
Sortie numérique S/PDIF sur connecteur RCA coaxial.
17. Entrée s/pdif
Entrée numérique S/PDIF sur connecteur RCA coaxial.
18. Sorties ligne
Sorties ligne analogiques symétriques/asymétriques sur connecteurs Jack TRS 6,35 mm. Le niveau de ces sorties est contrôlé par le contrôle de niveau de sortie de face avant (10).
19. Entrées ligne
Entrées ligne analogiques asymétriques sur connecteurs Jack TS 6,35 mm. Ces connecteurs ne sont actifs que lorsque le sélection d'entrée avant/arrière (5) du panneau avant est en position Rear (Arrière; position engagée). L'entrée de ces connecteurs apparait dans votre logiciel audionumérique sous la forme d'une paire d'entrée stéréo.
Installation matérielle
REMARQUE: NE CONNECTEZ PAS la FireWire Solo à votre ordinateur tant que vous n'avez pas exécuté le programme d'installation.
Une fois le programme d'installation terminé, éteignez votre ordinateur. Connectez la FireWire Solo au port FireWire de votre ordinateur en utilisant le câble fourni. Si vous comptez utiliser une alimentation par bus (systèmes munis de connecteurs IEEE1394 à 6 broches), veillez à effectuer la connexion des câbles d'abord, puis à mettre le commutateur FireWire en position marche et enfin à mettre sous tension l'ordinateur.
Panneau de contrôle logiciel
Le Panneau de contrôle de la FireWire Solo est installé sur l'ordinateur lors de l'installation des pilotes. Pour lancer le Panneau de configuration :
Sous Windows, une icône de potentiomètre sera placée dans la barre des tâches (dans le coin inférieur droit du bureau de Windows). Double-cliquez sur cette icône pour accéder au Panneau de configuration.
Sous Mac, le panneau de configuration de la FireWire Solo se trouve dans les Préférences Système.

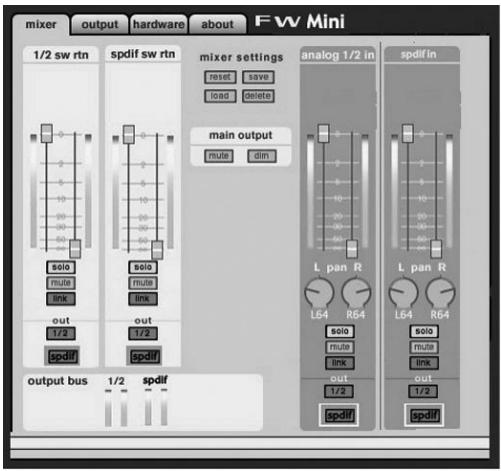

La page mixer permet d'acheminer et de contrôler les entrées analogiques et numériques de la FireWire Solo ainsi que les quatre canaux virtuels en provenance de votre logiciel audio. Elle fournit aussi des indicateurs de niveau d'entrée et de sortie, des contrôles de niveau, le couplage stéréo et les fonctions de solo et de sourdine.

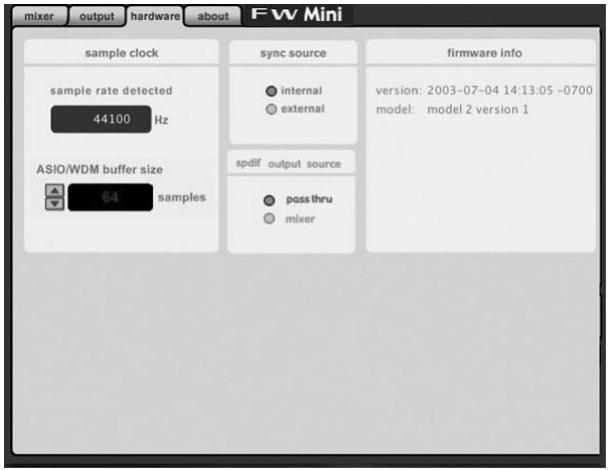

La page hardware vous donne accès à des informations et fonctions importantes de la FireWire Solo
■ Sample Rate Detected (fréquence d'échantillonnage détectée) - Ce champ affiche la fréquence d'échantillonnage détectée de la source de synchronisation sélectionnée.
■ ASIO/WDM Buffer Size (taille de la mémoire tampon ASIO/WDM) - Sélectionnez dans ce champ la taille de mémoire tampon de votre choix. Une petite mémoire tampon entraîne une latence faible (temps mis par le signal d'entrée pour passer par votre logiciel audio et atteindre les sorties), mais n'est pas conseillée si votre système est lent.
■ Sync Source (source de synchronisation) - Choisissez dans ce champ l'horloge interne de la FireWire Solo (internal) ou une horloge externe S/PDIF (external). ■ S/PDIF Output Source (source de sortie S/PDIF) - En sélectionnant «mixer», les signaux assignés à la sortie S/PDIF sont dirigés du mélangeur du panneau de contrôle vers la sortie S/PDIF. En sélectionnant «Pass Thru», un flux en encodage surround comme AC3 ou DTS peut être envoyé vers la sortie S/PDIF.
Nous contacter
Si vous avez besoin d'aide, une assistance technique est disponible sur notre site web à l'adresse www.m-audio.fr, où vous pourrez remplir notre formulaire d'assistance technique.
Vous pouvez aussi nous envoyer un courrier électronique à l'adresse :
support@m-audio.fr pour l'assistance sur ordinateur PC;
mac@m-audio.fr si vous possédez un ordinateur de marque Apple Macintosh.
En dernier recours, vous pouvez nous joindre par téléphone au :
0820 000 731 (PC) ou 0820 391 191 (Mac et général) - Numéros Indigo à 0,12 €/min.
