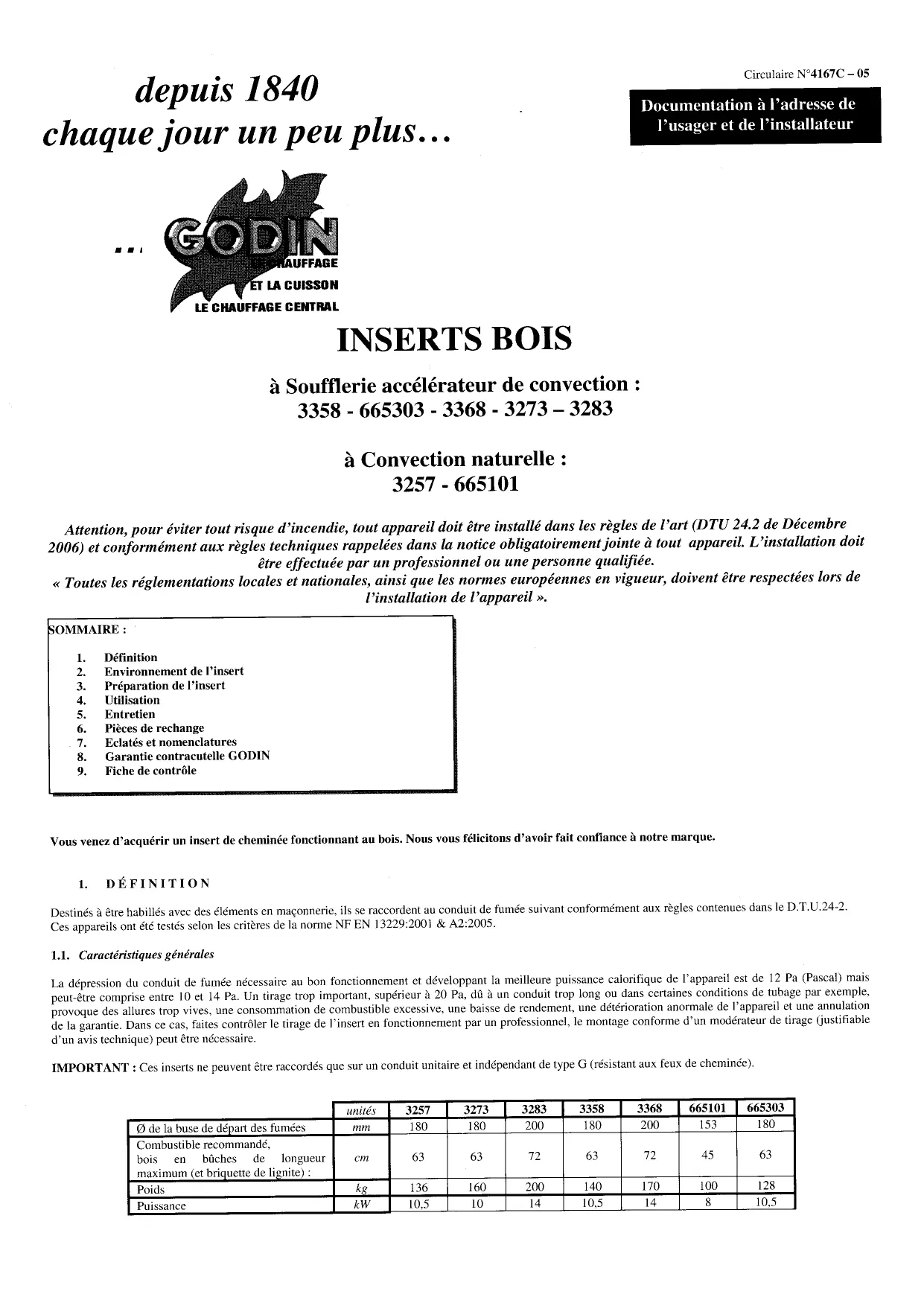

MODE D'EMPLOI 665303 INSERT BOIS GODIN

à Soufflerie accelérateur de convection : 3358 - 665303 - 3368 - 3273 - 3283

à Convection naturelle : 3257 - 665101

Attention, pour éviter tout risque d'incendie, tout apparéil doit être installé dans les règes de l'art (DTU 24.2 de décembre 2006) et conformément aux règes techniques rappelées dans la notice obligatoirement jointe à tout apparéil. L'installation doit être effectué par un professionnel ou une personne qualifiée.

« Toutes les réglementations locales et nationales, ainsi que les normes europeennes en vigueur, doivent être respectées lors de l'installation de l'appareil »

SOMMAIRE :

1. Définition
2. Environnement de l'insert
3. Préparation de l'insert
4. Utilisation
5. Entretien
6. Pièces de rechange
7. Eclatés et nomenclatures
8. Garantine contracutelle GODIN
9. Fiche de contrôle

Vou venez d'acquérir un insert de cheminée fonctionnant au bois. Nous vous félicitons d'avoir fait confiance à notre marque.

1. DÉFINITION

Destinés à être habillés avec des éléments en maconnerie, ils se raccordent au conduit de fumée suivant conformément aux règes continues dans le D.T.U.24-2. Ces apparéils ont été testés selon les critères de la norme NF EN 13229:2001 & A2:2005.

1.1. Caracteristiques generales

La dépression du conduit de fumée nécessaire au bon fonctionnement et développement la meilleure puissance calorifique de l'appareil est de 12 Pa (Pascal) mais peut-être comprise entre 10 et 14 Pa. Un tirage trop important, supérieur à 20 Pa, dû à un conduit trop long ou dans certaines conditions de t IBage par exemple, provoque des allures trop vives, une consommation de combustible excessive, une baise de rendement, une déterioration anormale de l'appareil et une annulation de la garantie. Dans ce cas, faites contrcler le tirage de I'insert en fonctionnement par un professionnel, le montage conforme d'un moderateur de tirage (justifiable d'un vis technique) peut être nécessaire.

IMPORTANT : Ces inserts ne peuvent etre raccordes que sur un conduit unitaire et independant de type G (resistant aux yeux de cheminee).

		unités	3257	3273	3283	3358	3368	665101	665303
Ø de la buse de départ des fumées		mm	180	180	200	180	200	153	180
Combustible recommandié, bois en bouches de longueur maximum (et briquette de lignite):		cm	63	63	72	63	72	45	63
Poids		kg	136	160	200	140	170	100	128
Puissance		kW	10,5	10	14	10,5	14	8	10,5
		unités	3257	3273	3283	3358	3368	665101	665303
Durée de fonctionnement à allurenormale*		h	51'	1	1	51'	54'	1	1
Durée de fonctionnement à allure réduite*		h	N.A.	3	3	N.A.	N.A.	3	4
*Avec une charge de		kg	3,37	4	5,2	3,37	4,08	2,7	3,7
*Puisance calorifique du bois		Mj/kg	15,28	15,4	15,4	15,28	15,28	15,3	15,7
*Taux d'humiidity du bois		%	12,35	15	15	12,35	12,35	16	12
Débit massique des fumées		g/s	14,77	18,03	14,02	14,77	13,58	6,01	8,04
Température moyenne des fumées àallure normale		°C	300	387	375	300	337	400	366
Rendement de l'ordinateil		%	71,5	57,5	68,8	71,5	72,8	71,15	70,8
Taux d'émission de CO à 13% d'02		%	0,1	0,28	0,36	0,1	0,18	0,82	0,83
Consommation à allure normale		kg/h	3,96	4	5,2	3,96	4,53	2,7	3,7
Consommation à allure réduite		kg/h	N.A.	1,33	1,73	N.A.	N.A.	0,9	0,925
Distance minimale auxmatériauxcombustibles	Arrière	cm	50	38	50	25	50	25	30
	Latérale Dessus		50	30	50	25	50	25	30
	Avant		150	150	150	150	150	150	150
Appareil Continu		-	non	oui	oui	non	non	oui	oui

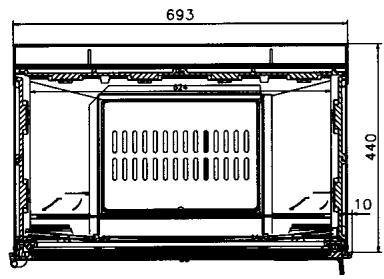

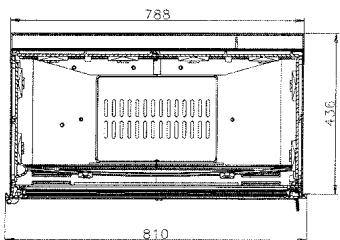

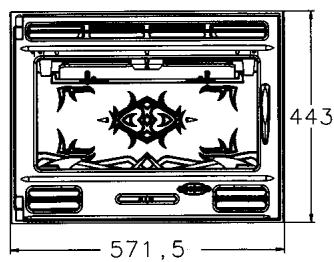

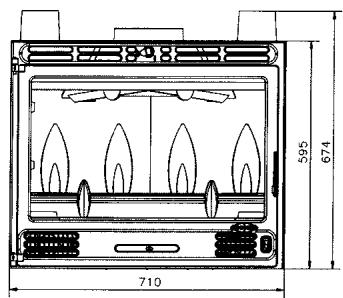

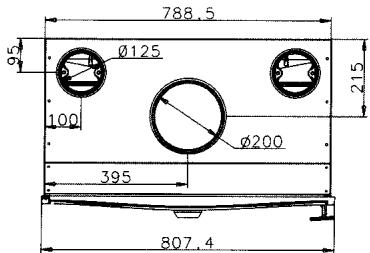

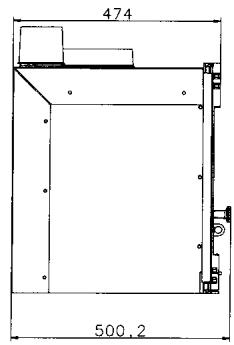

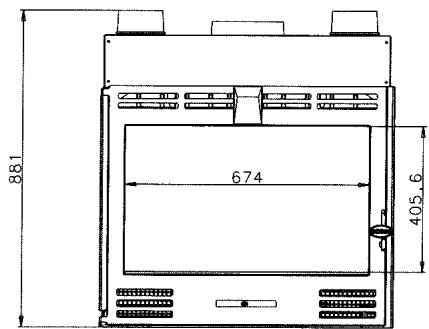

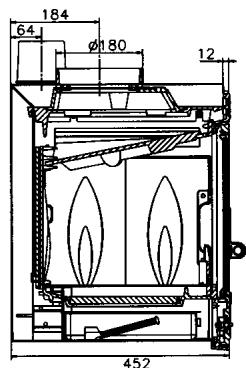

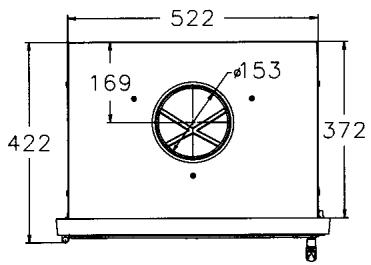

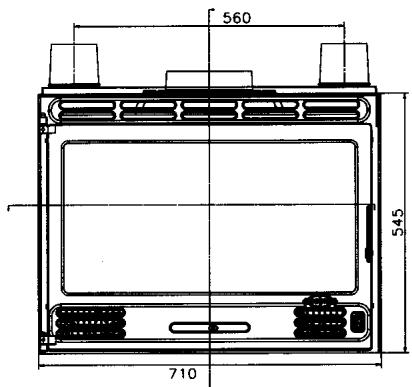

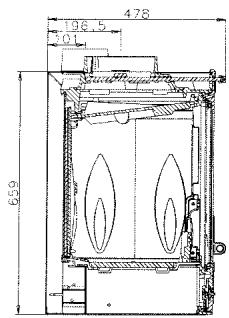

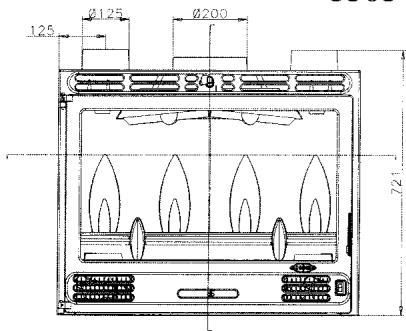

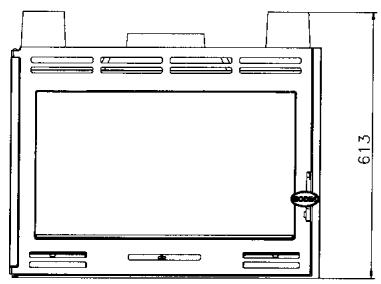

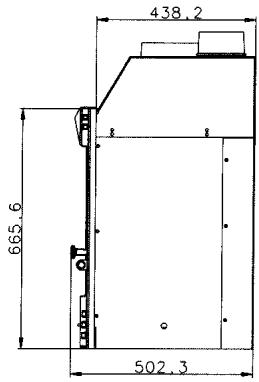

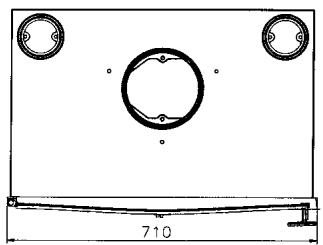

1.2. Caracteristiques dimensionnelles

3257

3358

3283

3368

665101

665303

1.3 Caracteristiques techniques

Les apparèils sont munis d'un foyer à récapération intégrée. Ils chauffent par rayonnement et par circulation d'air.

L'air ambient prélevé à la partie basse de l'appareil circule autour du foyer. Il s'échauffe par convection naturelle avant d'être restitué au travers des orifices de diffusion placés en façade.

a. l'air chaud peut également être vehiculé par l'intérimédiaire de gains souples de 100mm de diamètre.
b. Les portes de chargement placées sur l'avant offrent la possibilité de charger des buches jusqu'63 cm ou 72 cm selon le modele. Elles sont munies d'une grande vitre en vitrocéramique résistant à 750^

Les corps sont constitués d'un ensemble soude en acier spécial dont les parois sont recouvertes de pieces en fonte ou de briques refractaires.

Les dessus et les avaloirs sont également réalisés en fonte afin d'obtenir une résistance maximum, et un meilleur volant thermique pour une restitution plus régulière.

Les apparciels ref. 3258, 3358, 3268, 665303 sont équipés de série d'une soufflerie accelérateur de convection à deux vitesses.

Les modeles ref. 3257, 665101 chauffent par convection naturelle. Celle-ci sera d'autantILAqu'il sera possible d'utiliser des gains de 100mm de diametre.

Les apparèels ref. 3273, 3283 fonctionnent par convection naturelle et la récapération de la chaleur peut se faire par la hotte. Ils sont équipés de l'ensemble de soufflerie leur permettant de fonctionner en convection accélérée.

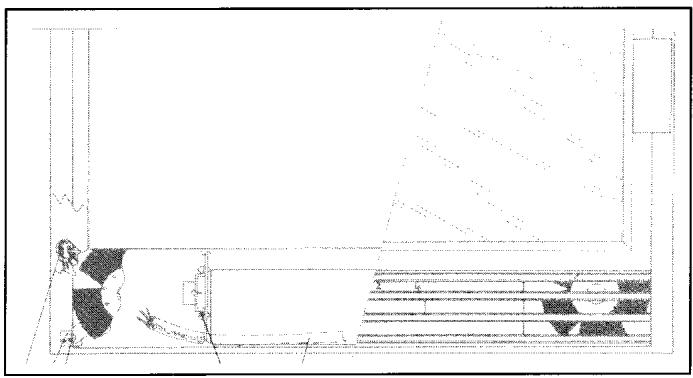

Ensemble de soufflerie. Accéléateur de convection. Schéma de distribution

Nota : Les ventilateurs représentés sont ceux équipant les références 3358 et 3273.

	3358 - 3273 - 665303	3368 - 3283
Tension d'alimentation	220 V	220 V
Vitesse de rotation en vitesse I	1200 tour/min	1200 tour/min
Vitesse de rotation en vitesse II	2650 tour/min	2650 tour/min
Débit d'un moteur	120 m³/h à refoulement libre	160 m³/h à refoulement libre
Puissance absorbée par un moteur	20 W	20 W

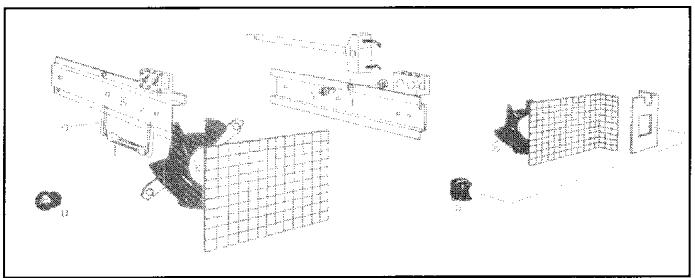

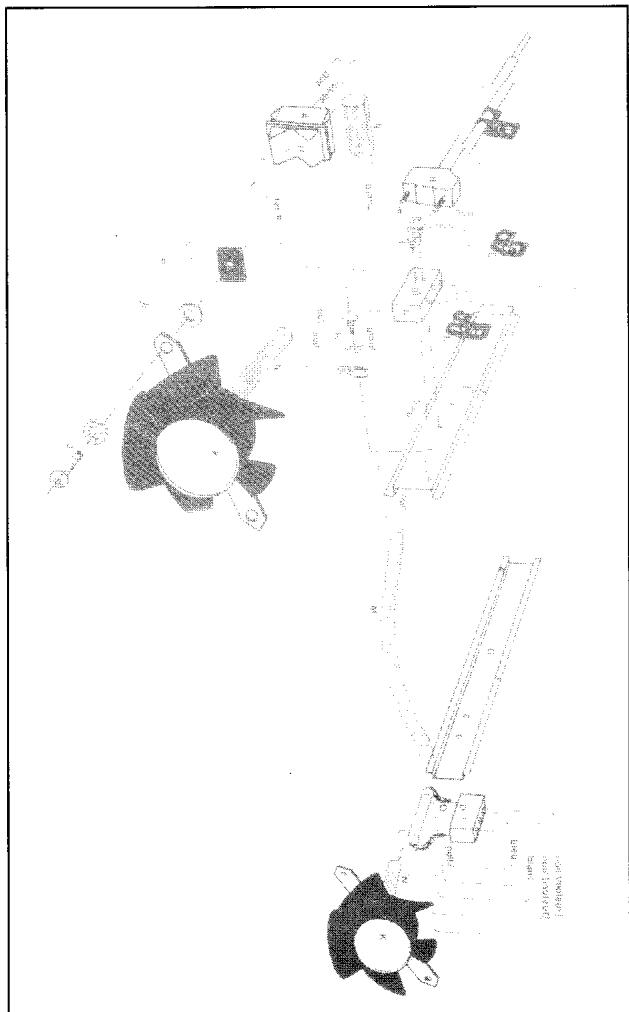

Ensemble de soufflerie. Accéléateur de convection. Schéna de montage.

Ensemble de soufflerie. Accelerateur de convection ensemble monté

Repère	Désignation
A	1 interrupteur de mise en marche à 2 positions
B	1 thermostat de mise en route automatique
C	4 vis de fixation de domino (vis tôle)
D	2 blocs de jönction (domino)
E	2 attaches « rapides » (fixation du thermostat)
F	1 support composants gauche
G	1 support composants droit
H	1 vis fixation fil de terre avec rondelle éventail
I	4 écrous « rapide » pour fixation des motos-hélice
J	4 vis 4x16 pour fixation des moto-hélices
K	2 moto-hélices
L	1 résistance chutrice
M	1 gaine longueur 1000 mm - Ø 10
N	3 gaines longueur 260 mm - Ø 10
O	2 gaines longueur 30 mm - Ø 10
P	1 cable alimentation 3 fils - longueur 100 cm + 4 fils de distribution
U	1 passé fil
V	4 vis et écrous 5 x10 (fixation des supports de composants)

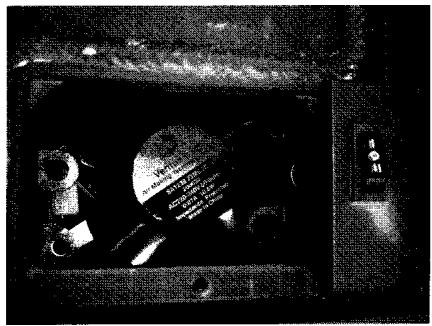

Méthodologie de démontage des ventilateurs et sonde

Veuillez suivre les instructions suivantes afin de procéder au démontage des ventilateurs ou des sondes des inserts et foyers 3358 / 665303 - 3368 - 3273 - 3283.

1) S'assurer que l'appareil est froid.
2) Si l'appareil est froid, débrancher du secteur l'alimentation.
3) Dévisser les 2 vis qui retiennent les grilles gauches et droites puis enlever ces dernières.
4) Enlever le cendrier.
5) CAS 1: pour dévisser les ventilateurs, il vous faudra dévisser deux vis retenant la piece en tôle fixant le ventilateur sur l'insert (fig.1). Il se peut que vous rencontres un problème pour dévisser la vis supérieure droite du ventilateur droit. Celle-ci peut n'être accessible que par un tournevis long et fin, enPNANT SOIN d'oter la vis a tete faisée située a l'aplomb de cette a enlever (fig.2).

CAS 2: pour dévisser les ventilateurs, il vous faudra procéder de même que pour le cas 1. La différence resides dans la position des vis (alignées en bas) (fig.3).

6) Sortir le ventilateur afin d'avoir un accès aux vis qui maintiennent les câbles (fig.4).
7) Pour changer la sonde vous aurez à extraire la tôle sur laquelle est fixé le domino. Celle-ci est fixée sur le corps par le biais d'un système vis-écrou. L'écrou à dévisser est accessible par le cendrier. Dévisser l'écrou (à l'aide d'une clé de 8), enlever la rondelle, puis tirer le support tôle.
8) Déclipper la sonde de son agrafe.
9) Déconnecter les deux fils noirs ennant bien soin de noter de leur emplacement.
10) Déconnecter les deux fils marron si vous désirez changer complètement le ventilateur droit.

Proceder aux changements souhaitems puis remonter tout l'ensemble en procedant dans I'ordre inverse.

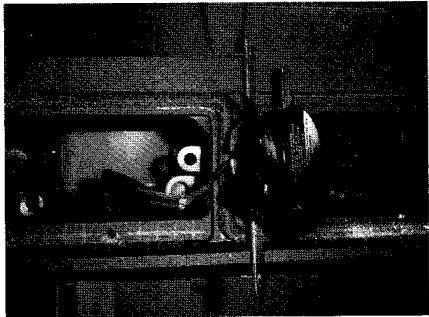

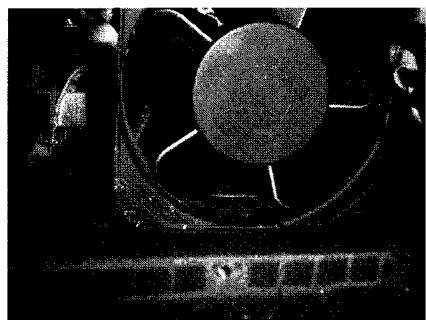

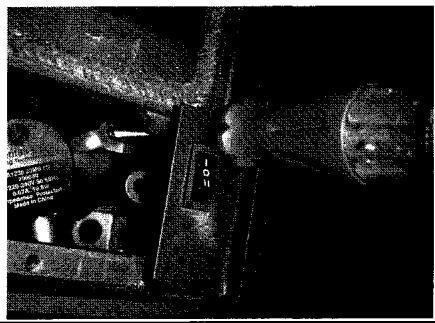

Fig.1:

Fig. 2:

Fig. 3:

Fig. 4:

Fonctionnement

Les moteurs qui équipent notre ensemble de soufflerie sont auto-proteges Ils se refroidissant par l'intermédiaire de l'air qu'ils aspirent dans la piece.

Ils sont protégés thermostatique : leur mise en marche est automatique à la vitesse la plus rapide des que la température atteint 90^ dans la partie basse de l'enceinte.

Cette mise en route automatique peut se produit à n'imporce qlquel moment lorsque la temperature s'élove. Elle peut se produit lorsque les ventilateurs sont à l'arrêt ou à vitesse réduite. Ce n'est pas une régulation thermostatique, mais une protection contre les surchauffes.

Par mesure de sécurité, pour la protection des moteurs, il y a lieu de réduire l'allure de combustion en cas de panne de secteur.

Les moteurs ne suffrent pas s'ils sont bloqués accidentellement par un objectuel quelsconque.

En allure normale, l'air qui entre à une température moyenne de 18^ ressort vers 150^ .

Remarque: afin de permettre le rodage des moteurs, nous recommendons de fonctionner quelques heures à allure rapide avant l'utilisation de la vitesse lente.

2. ENVIRONNEMENT DEL'APPAREIL

2.1. Recommendations concerning the site d'installation

Le rayonnement calorifique important de l'insert à travers les vitres en vitrocéramique, demandé l'éloignement de toute matière pouvant être déteriorée ou alterée par la chaleur (mobilier, papier peint, boiserie, etc); à une distance minimale de 1500mm par rapport à la vitre de façon.

2.2. Avant tout travaux

II y aura lieu de s'assurer de la conformite et de la compatibilité du conduit de fumée sur lequel l'appareil sera raccordé suivant les règles en vigueur : NF DTU 24.1.P1 (NFP-51-201-1).

Nature du conduit de fumée :

• le conduit de fumée doit être conforme à la norme NF P51-201-1.
• le dimensionnement du conduit de fumée doit être conforme à la norme NF EN 13384.1

Si le conduit de fumée n'est pas compatible, ou dans le cas d'une réjection, il y aura lieu de réaliser un tubage réglementaire à l'aide d'un procédé justifiable d'un avis technique favorable à cet usage ou de le remplaçer par un nouveau conduit conforme et adapté à l'insert. Ces travaux doivent être réalisés par un professionnel qualifié.

Dans tous les cas, le conduit doit permettre un ramonage mécanique.

Vérifier l'environnement dans lequel la cheminée et l'insert seront installés. Il doit être procédé à l'enlèvement de tous les materiaux combustibles, ou dégradables sous l'action de la température, sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds), à l'emplacement de la cheminée, si celle-ci est en contact avec ces parois.

La température superficielle de ces parois ne devra pas excéder 50^ , en parties accessibles.

Vérifier si le sol ou le plancher peuvent admettre les charges de l'édifice (prévoir une plaque de répartition des charges le cas échéant).

Pour les murs avec isolation combustible incorporee, comme le placopolystyrene, il faut obligatoirement proceder a la decouple du complexe

isolant sur toute la hauteur sous plafond, sur une largeur au moins égale à celle entre extérieurs piliers de la cheminée. Dans le cas de coffrage, cette découpe sera égale au moins à la largeur de ce dernier. D'une façon générale, le complexe isolant inflammable ne doit pas se trouver dans l'espace interieur de la cheminée et de la hotte. La réservation ainsi créée sera comblée par un mur de renfort en matériel incombustible ayant une bonne isolation thermique et une bonne tenue (exemple : béton cellulaire). Il faudra veiller à bien rejoointoyer tous les éléments qui composent ce mur. Ensuite, la largeur interieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolement spéciale. Voir tableau 1^er cas et croquis n^2 .

NOTA : dans le cas de murs comportant une ventilation, il y aura lieu, lors de l'édification du mur de renfort, de respecter cette caractéristique.

Pour les murs en matériel incombustible, il faut obligatoirement, sur toute la largeur interieure de la cheminée et sur toute la hauteur, appliquer l'isolation spéciale.

Pour les cloisons légères inflammables, il y aura lieu d'édifier obligatoirement sur toute la hauteur sous plafond, un mur de renfort en matériel incombustible classé MO, de bonne stabilité et d'épaissur é Adequate, qui assurera la protection thermique. Exeample: beton cellulaire épaissur 10 cm. N'ayant pas la place pour l'intégrer à l'intérieur de l'habillage, il sera donc exécuté sur toute la largeur de la cheminée, plus un débord de 5 à 10 cm de chaque côté (exemple: largeur hors tout, poutré, tablette ou cofrage, 160 cm, le doublage en beton cellulaire aura une largeur de 170 à 180 cm). Ensuite, la largeur interieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isoation spéciale.

NOTA : dans le cas où le conduit en attente est très pres de la cloison légère inflammable ne permettant pas le passage d'un mur de renfort ; si l'écart au feu n'est pas respecté, nous vous conseillons de vous rapprocher du maître d'ouvre et du constructeur qui ont réalisés le conduit. Dans l'impossibilité, il sera nécessaire de découvert et-retirer la cloison légère inflammable du point haut jusqu'à un niveau situé plus bas que celui du mur de renfort et la remplaçer par un matériel incombustible ; et ce, sur la largeur totale de la hotte plus le débord de 5 à 10 cm. Puis appliquer l'isolement spéciale comme expliqué plus haut.

Dans le cas extréme, si les garanties de sécurité et de stabilité ne peuvent être obtenues, cette cloison légère sera remplaceée purement et simplement par un matériel du type béton cellulaire qui sera ensuite recouvert de l'isoaction spéciale. Pour les cloisons interieures en matériel léger incombustible, nous conseillons le mur de renfort apparent. Il sera obligatoire si la stabilité de la cloison n'est pas satisfaisante. Pour l'une ou l'autre de ces solutions, la largeur intérieure et toute la hauteur de la cheminée seront tapissées avec l'isoaction spéciale.

Dans le cas d'une cheminée d'angle, les précautions sont identiques aux cheminées standard.

IMPORTANT : dans tous les cas, la face laine de roche de l'isolant spécial doit être appliquée sur le mur d'adossement alors que la face aluminium doit être tournée vers l'intérieur de la cheminée. Pour l'isolement du plafond, voir « CONCEPTION DE LA HOTTE ET ISOLATION PLAFOND » au chapitre 2.3.5.

Dans le cas d'une cheminée d'angle, les précautions sont identiques aux cheminées standard (voir croquis).

L'iso1ation speciale est disponible chez nos distributeurs.

2.3.1 Lorsque les éléments sont liaisonnes mécaniquement, leur pose à se est autorisée. Lorsque la liaison est effectuee par jointoiement, les éléments à joints larges seront assemblés entre eux au mortier et dans le cas de joints minces, au ciment colle ou au platre a modeler et a la filasse.

2.3.2 Cloison d'adossement

En cas de montage de corbeaux en console avec scellement dans la paroi de soutien, celle-ci doit presenter des caractéristiques mécaniques suffisantes (pas de scellement dans les cloisons légères ou beton cellulaire, dans ce cas, il y aura lieu d'utiliser des plaques de répartition).

2.3.3 Soubassement de cheminée

Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge ou prendre toute mesure ajustée nécessaire. La pose à sec est interdite.

2.3.4 Habillage de l'insert

L'habillage de l'insert doit être réalisé en matériel incombustible. Lorsque la poutre est en matériel combustible (bois), il est nécessaire de la protégger par un matériel incombustible classé MO, par le fronton ou par un déflecteur. Suivant l'habillage, un chainage périmétrique est à couler à la

pose à l'aide d'un mortier de ciment alumineux, il sera ancre dans la cloison d'adossement, quand la nature de cette dernière le permet (voir croquis cissous). Il assurera la stabilité de l'ensemble et la protection de la poutre. Il ne devra pas être en contact avec l'insert. Un passage doit être aménaged entre ce dernier et le chainage. Lorsque la partie supérieure de la cheminée (poutre, tablette, pierre, linteau, chainage) est en porte-à-faux, un ou des tirants seront fixés solidement dans le mur d'adossement afin d'éviter tous risques d'affaissement.

Un couloir de convection doit être respecté entre les isolants et l'insert.

NOTA : attention au passage de porte de l'insert. Il y aura lieu, lors de la pose, de l'ouvrir avant de sceller les éléments supérieurs de la cheminée, afin de vous assurer de son libre passage.

2.3.5 Conception de la hotte et isolation plafond.

L'emploi de matériaux incombustibles se dégradant au dessus de 90^ (le plâtre par exemple), est autorisé sous réserve d'exécuter une isolation thermique des surfaces soumises au rayonnement direct du conduit de raccordement ou de l'avoir.

Lors de l'emploi de STAFF, par exemple, pour réaliser la hotte, il sera obligatoire de tapisser toutes les faces interieures de cette dernière avec l'isoation spéciale face laine de roche, contre les panneaux de la hotte.

Dans la partie supérieure de la hotte, il sera réalisé un faux-plafond servant de déflecteur en matériel incombustible et d'une bonne tenue mécanique, revetu avec l'isolant spécial et situé à 30 cm minimum du plafond. La mise en place de ce bouclier thermique évitera les montées en température du plafond et permettra de récapérer un maximum d'air chaud par l'intémediaire du ou des diffuseurs situés juste au dessous de ce bouclier.

Dans la partie de la hotte se trouvant au dessus du déflecteur, les quatre côtes du volume interieur et la partie plafond, en dehors de la surface occupée par le boisseau, seront également tapissés avec l'isolant spécial, toujours avec la face laine de roche contre les parois.

Une aération sera réalisée dans ce volume par la pose des deux grilles, en les plaçant si possible, d'une façon opposée sur les côtes de la hotte, à un niveau différent (une haute, une basse).

Dans le cas d'une cheminée située en angle, placer l'une des deux grilles en façade (toujours à l'opposée) 20cm^2 minimum pour les deux.

La hotte doit reposer sur le chainage périmétrique et non sur la poutre. Dans le cas d'une tablette pierre, le chainage sera réalisé en surepaisseur sur cette dernière, afin d'en assurer la stabilité. Voir croquis ci-dessus.

NOTA : tous les matérielux incombustibles utilisés pour la mise en œuvre de ces travaux seront classés MO.

2.3.5.1 Trappe de visite :

Nous précisons, lors de l'installation de votre cheminée, de procéder à la pose d'une trappe de visite. Cette trappe permet l'accès à l'intérieur de la hotte afin de pouvoir effectuer les évientuelles opérations de contrôle et d'entretien (notamment sur le raccordement et la partie supérieure de l'insert fermé).

Le D.T.U 24.2.P1.1 précise, par ailleurs, que l'intérieur de la hotte doit etre visible afin de permettre le contrôle du conduit de raccordement. La trappe de visite permet cette visibilité (néanmoins possible pour les diffuseurs), mais de plus, laisse la possibilité d'intervenir, par exemple, lorsque la cheminée fonctionne.

2.3.6 Diffuseur d'air chaud :

D'une section totale réelle de 500~cm^2 minimum, il ne doit être enaucun cas, situé à moins de 30~cm du plafond et non obturable.

ATTENTION aux matériaux sensibles à la chaleur, par exemple : plafond tendu, PVC, polystyrene, etc.

2.3.7 Arrivée d'air de convection :

Dans la base de la cheminée, il est impératif de laisser libres les entrées d'air de convection d'une section de 400~cm^2 sauf prescription spécifiée sur le plan de la cheminée:

• soit par le bùcher ou réserve à bois (réspecte un passage d'air lors de la mise en place des bûches),
• soit par des grilles, situées dans les piliers, le coffrage ou le soubassement.

Dans certains cas, en supplément, des joues laterales en métal perforé disposées de chaque côte de l'insert contribuient à cette convection.

La circulation d'air de convection à l'intérieur de la cheminée est indispensable et doit être la plus grande possible pour éviter une accumulation d'air chaud trop importante.

Dans le cas où l'arrivée d'air de convection participe en plus, en partie à l'air de combustion de l'insert, il faut veiller à aménager un espace libre de tout obstacle jusqu'àux entretes d'air de l'appareil (s'aider d'une gaine flexible incombustible 0160 mm minimum, s'il y a lieu). Cette disposition est une dépression au niveau des entretes d'air de l'insert, qui pourrait entraîner des fumées dans les pieces desservies.

2.3. Amenée d'air frais dans la pierce

Les ventilateurs d'extraction fonctionnant dans la même piece ou le même espace que l'appareil peuvent poser des problèmes. Lorsque l'admission d'air de la piece est insuffisante, par exemple : cas d'une habitation équipée d'un système d'extraction mécanique (V.M.C), une aménée d'air supplémentaire propre à la cheminée est obligatoire.

La prise d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur et être équipée d'une grille.

La sortie d'amnéée d'air (à l'intérieur de la piece) doit être située directement dans la cheminée, soit le plus pris possible de l'appareil et doit être obturable. La section de cette entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de 200~cm^2

2.4. Conduit de raccordement

Il doit être de type G (résistant aux yeux de cheminées) conforme au DTU 24.1.P1 (NFP 51-201-1).

Les conduits de raccordement desservant des inserts doivent être metalliques. Ils ne doivent pas composer plus de deux dévoiements, l'angle de ces dévoiements ne devant pas excéder 45^ avec la verticale.

2.5.1 Autres raccordements

Pour les raccordements, il y aura lieu d'être vigilant sur leur mise en œuvre, le choix des composants, le respect : des specifications des fabricants, des règles de l'art et de la conformité, suivant la législation en vigueur (DTU 24.1 & DTU 24.2).

Dans le cas d'une extraction mécanique (décentralisation d'air chaud) qui create une dépression dans la hotter, le raccordement de l'appareil au conduit de fumée doit être suffisamment échéance afin qu'il ne puisse y avoir d'aspiration de fumée dans l'extracteur. La liaison de l'extrémite haute du raccordement avec le conduit existant doit toujours se faire, dans le cas de sections différentes, avec des pentes à 45^ mini formant un entonnoir afin d'éviter les accumulations de suies.

Pour les éléments metalliques, se servir des accessoires de liaison spécifique du fabricant. Les emboitements pour les tuyaux metalliques simple paroi doivent etre de 40~mm lorsqu'ils sont Equipes de joints.

2.5.2 Modérateur de tirage (dans le cas de tirage trop important)

Il doit être raccordé au conduit de raccordement et Installed dans le local où se trouve l'insert (à l'estérieur de la hotte ou à l'intérieur s'il est facilement visible et accessible). Il ne doit pas entraîner l'air chaud de convection de l'insert. Mise en œuvre suivant l'avis technique du modérateur.

3. PREPARATION DEL INSERT

Avant d'installer l'insert dans l'habillage, il y aura lieu de l'examiner afin de déceler une éventuelle anomalie qui pourrait être due au transport, au déchargement, etc. ce qui permettrait d'intervenir plus facilement avant de l'intégrer dans la cheminée.

Le non-respect des instructions de montage implique la responsabilité de celui qui l'effectue.

• S'assurer que les dimensions de la niche sont suffisamment spacieuses pour recevoir l'appareil. Pour cela, priere de se reporter aux caractéristiques dimensionnelles.
  S'assurer que toutes les pieces de bois sont écartées de l'appareil et des tuyaux de fumée en accord avec la distance d'écart au feu préconisée par le DTU 24.1, notamment en ce qui concerne les poutres de bois.
  Le volume dans lequel l'appareil va etre loge constitue un réservoir thermique. Pour permettre un libre échange, il y a lieu de prévoir un espace autour de l'appareil chaque fois que ce sera possible.
• Les parois de la niche doivent être absolument incombustibles.

4. UTILISATION

4.1. Avant l'emploi de votre(APpeuil :

Il y a lieu de respecter un temps de séchage de 4 semaines, afin que l'humidité, emmagasinée dans certaines parties de la mise en œuvre s'évapore (raccordement, conduit de cheminée, assemblage pierres, hottes, etc.).

Ce délambda écoué, vous pourrez procéder au premier allumage en chargeant modérément en bois et en réduisant l'ouverture du registre d'arrivée d'air, pour limiter l'intensité du feu ; ce qui permettra une montée en température progressive de l'ensemble insert et éléments faconnés, pour éviter les dilatations rapides et les chocs thermiques. Effectuez ces petites flambées sur 10 jours pour parachever le séchage de l'ouvrage.

Pendant les premières utilisations, une oedur peut émaner de l'appareil, provoquee par un évientuel excédent de peinture, il faudra réaliser après le temps de sechage, quelques fais尽 soutenus pour les supprimer.

4.2. Combustibles

L'appareil est concu pour fonctionner avec du bois. Interdiction d'utiliser du charbon ou autre combustible similaire.

Preférer le bois dur au bois tendre (chêne, hêtre, charme, châtaignier, etc.) très sec, 20% d'humidité maximum, ce qui correspond à un bois stocké sous abri pendant 18 à 24 mois; l'emploi de bois avec un taux d'humidité trop important entrainera une mauvaise combustion en encrassant prematurément l'appareil, la vitre et le conduit risquant à terme de provoquer des faux de cheminée.

Ne brûler pas de déchets menagers, matières plastiques (bouteilles) ou dérivés, caoutchouc, produits gras (chiffon imbibés d'huile,...) etc. qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

4.3. Allumage

Avant d'effectuer le premier allumage, nettoyer le foyer, oter les différents calages, et s'assurer de la bonne fermeture des portes et de la bonne mise en place des joints. Il convient de s'assurer de la bonne position de la grille de fond et de la grille de face

Pour bien démarre un feu : éviter les feuilles de papier glacé, étalez du papier journal froissé ou de la paille sur la sole foyère, placer dessus des brindilles puis des petites branches bien sèches ou du bois fendu finement, puis des branches ou du bois fendu de section plus importante, équivalente à 3 cm de diamètre environ. Enflammer le papier, fermer la porte de l'insert, ouvrir entièrement l'accuee d'air. Ensuite, lorsque le feu est bien pris, procédér au chargement.

Ne jamais allumer votre feu avec de l'essence, de l'alcool, etc.

Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille et la sole foyere qui, par la même occasion, seront réservées (sans trop obstruer les troux de passage d'air).

IMPORTANT : nous vous conseillons de bien laisser enflammer la charge de combustible notamment lors de mauvaises conditions de tirage. Le fonctionnement de l'insert est tributaire des conditions atmosphériques. Il est conseilé d'être très vigilant, par exemple, lors de vents violents (trop de tirage) ou de brouillard (pas de tirage).

4.4. Chargement - Puisance

La puissance calorifique dégagée de l'insert est tributaire principalement du chargement en bois. Suivant l'essence et l'humidité du bois, une bùche de 50 cm de long,

• de diamètre 6 cm pèse environ 1 kg,
  de diametre 10 cm pèse environ 3 kg,
  de diametre 15 cm pèse environ 7 kg.

Pour un chauffage soutenu, utiliser des buches de petit diamètre en grand nombre (ex. 6 à 8 buches de 6 cm de diamètre sur un bon lit de braises). Pour un chauffage plus long, utiliser des buches de gros diamètre (ex. 3 buches de 13 à 15 cm de diamètre sur un lit de braises moyen).

NOTA : le fonctionnement normal est tributaire du lit de braises ; empêcher qu'il ne disparaisse complètement en fin de combustion, afin d'éviter les reprises difficiles qui favorisent le bistrage de la vitre. Relancer avec du petit bois s'il y a lieu.

4.5. Précautions au rechargement

Lors de l'ouverture de la porte, déverrouiller le loquet de fermeture, entrouvr légrement en observant un temps d'arrêt puis ouvr lentement. Ces précautions vous éviteront le désagrément d'un refoulement évientuel.

4.6. Avertissement

Ne jamais jeter d'eau pour être indre le feu.

Ne pas ouvrir le dendrier pour effectuer l'allumage car, notamment en cas de fort tirage, celui-ci s'effectuerait trop rapidement et entraînerait des dommages à l'appareil.

La porto doit rester fermée pendant le fonctionnement.

La ou les vitres peuvent atteindre des températures élevées en dégageant, par rayonnement, une source de chaleur importante ; nous vous conseillons de ne pas placer à proximate des meubles ou objets y étant sensibles (distance de 1500~mm minimum). Attention aux risques de brûlures, notamment pour les enfants en bas âge.

Si votre cheminée est équipée d'une ou deux réserves de bois, il y aura lieu de ne pas les obstruer (ex. par une porte, par un stockage excessif de bois, etc.) afin de laisser le libre passage de l'air servant à la convection. De même, ne pas y loger des matières facilement inflammables (ex. papier, boîtes d'alluméttes, etc.).

Attention: En cas de feu de cheminée, fermer : les registres d'arrivee d'air, la porte de l'insert et appeler les pompiers.

Les poignées sont chaudes pendant le fonctionnement. Utiliser le gant (si fourni).

Ce gant ne doit être utilisé que pour manœuvrer la poignée. Il n'est pas adapté pour la manipulation d'objets en ignition. Il n'est pas étanche aux liquides. Ne pas utiliser contre les risques chimiques.

Veiller à déposer le gant après chaque utilisation dans un endroit dépourvu de résidus de combustion (cendres) et non chaud.

Ne pas s'inquieter si des émissions de fumée et une odeur un peu âcre se manifestent aux premiers allumages,eciétant du à la peinture des différentes pieces. Ces phénomènes peuvent persister plusieurs jours.

4.7. Conseils en cas de fonctionnement anormal

Prendre toutes les précautions en cas d'utilisation d'appareil comme par exemple une hotte aspirante mettant en dépression l'habitation qui peuvent perturber le fonctionnement de l'insert.

Dégagement de fumées à l'ouverture de la porte.	- voir ci-dessus « précautions au rechargement ». - vérifier si l'arrivée d'air frais dans la pièce est suffisante (ouvrir une porte ou une fenêtre pour vérifier). - Faire vérifier votre cheminée (dépression, étanchêté du conduit, du raccordement et de l'insert).
Peu de chauffage, le feu couve ou s'éteint.	- recharger sur un bon lit de braises, relancer avec du petit bois, s'il le faut. - Utiliser du bois plus sec (15 à 20 % d'humidité). - Faire vérifier votre cheminée (dépression étanchêté du conduit, du raccordement et de l'insert).
Peu de chauffage mais le feu s'emballe.	- vérifier l'échête de l'insert. - Charger préférence avec des grosses bùches. - Faire vérifier le tirage de votre cheminée (pose du réducteur de tirage en soupé ou pose d'un modérateur de tirage).
La vitre se salit très vite.	- utiliser un bois plus sec. - Eviter les allures ralenties trop fréquentes.
La vitre se salit partiellement par trainées.	- nettoyer et vérifier le canaliser d'air secondaire.

NOTA: le fonctionnement de l'insert est tributaire des conditions atmosphériques. Il est conseilé d'être très vigilant par exemple lors de vents violents (trop de tirage) ou de brouillard (pas de tirage).

5. ENTRETIEN:

Deux ramonages mécaniques à effectuer par an (ramonages par un professionnel), dont un pendant la salle de chauffe lors desquels sera

contrôler le raccordement et le conduit de cheminée pour vous assurer du bon état de l'ensemble. Un certificat doit vous être remis par l'entrepreneur. Les différences éléments constituant l'appareil et l'étanchéité doivent être vérifiés ; si nécessaire, il y aura lieu de proceder au Replacement des joints de porte.

Dans le cas d'anomalies, il est interdit d'utiliser votre apparéil. Il y aura lieu de procéder à la réjection avant toute remise en marche. Faire contrôleur leur installation par un professionnel.

La période de chauffe terminée, procéder au nettoyage de tous les éléments interieurs en fonte de votre apparéil, gratter les événuels agglomerats de goudron et brosser toutes les parties ; pour vous faciliter la tâche, déposer tous les éléments amovibles (grille foyerè, chenet, déflecteur,...).

Puis après ce décrassage, frottier tous les éléments en fonte avec une pâté appropriée (zebraline); cette opération redonnera l'éclat à votre apparéil et le préservera de la rouille (renouveler l'opération si nécessaire).

Nous vous conseillons également, pendant cette période, de laisser les arrivées d'air ouvertes pour permettre une circulation d'air dans l'appareil et dans le conduit. A ce sujet, une attention toute particulière sera apportée pour les inserts qui fonctionnement d'une façon discontinue (résidence secondaire). En effet, cette utilisation perpetue les phénomènes de condensation, qui accélèrent le phénomène d'oxydation. Pour les appareils munis de grilles perforées sur une partie de leur contour, les nettoyer en passant l'aspirateur afin de dégager les perforations d'eventuelles poussières qui nuiraient à la circulation d'air de convection.

Vider régulièrement le dendrier pour éviter une accumulation de cendres qui pourrait obstruer la grille foyère et l'endommager. Attention aux braises incandescentes jetées néligément : elles peuvent enflammer tout matériel combustible.

Nettoyage de la vitre : lorsque la vitre est froide, la froter avec une éponge humide ou比较好, un chiffon imbibé d'un produit d'entretien à base de soude caustique. Suivre les instructions et les précautions d'emploi des notices des différents produits.

Pour les apparèils munis d'accessoires ou d'une façon laitonnée, une légère décoloration, plus ou moins importante, peut apparaitre, en fonction des températures lors de l'utilisation.

En période de non utilisation, le laiton peut ternir également par l'oxydation naturelle.

A ce titre, il y aura lieu d'entretenir régulièrement ces pieces de temps en temps avec un produit d'entretien spécifique pour cuivre laiton; éviter de les tâcher avec les produits de nettoyage pour vitres.

Mise en garde particuliere concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION: Lors du démontage évientuel de la porte par votre installateur (replacement de la vitre,...) il est important de replacer sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

6. PIÉC ES DE RECHANGES

Si après de longues années le remplacement de certaines pieces s'avere nécessaire; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Precisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celleci est placée à l'ARRÊRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver imperativement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournirrapidement toute piece de remplacement et procéder aux réparationsnecessaires.

Ne jamais utiliser de pieces de remplacement qui n'auraient pas été fournies par la société GODIN S.A.

Ne jamais apporter de modifications à l'appareil sans autorisation.

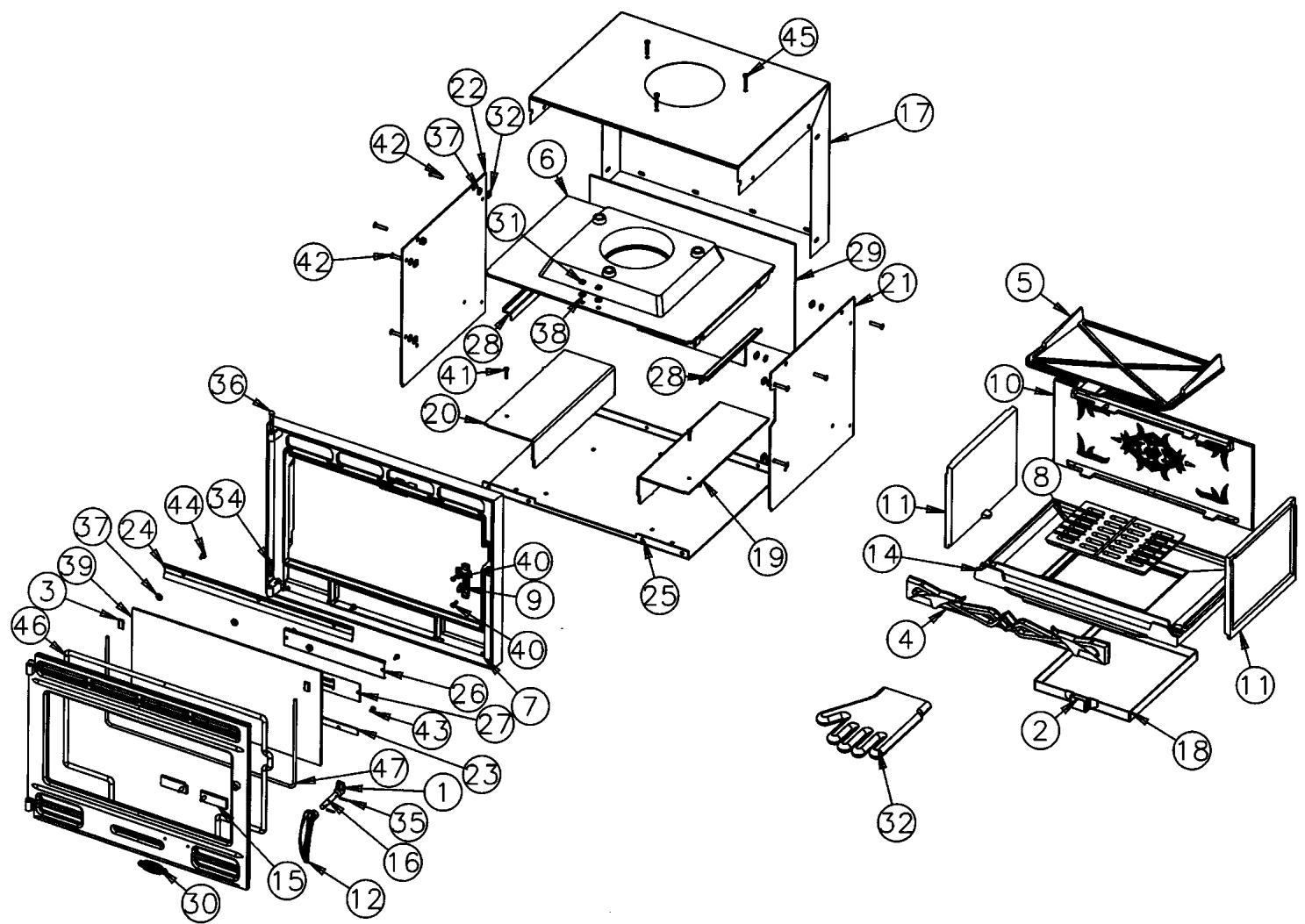

Eclaté 3257

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Dessus	2 1101 3151	27	1	Déflecteur	1 0131 3258
02	1	Buse 180 mm	2 4312 3152	28	1	Écussion	1 8501 3258
03	1	Taque	1 1413 3152	29	2	Plaque arrière foyer	1 0160 3258
04	3	Fixe vitre	1 2071 3152	30	1	Plaque foyer arrière droite	1 0168 3258
05	1	Bac cendres	1 3304 3157	31	1	Plaque foyer arrière gauche	1 0167 3258
06	2	Côté	1 2317 3157	32	1	Plaque foyer avant droite	2 0166 3258
07	1	Côté droit tiroir cendres	1 1337 3157	33	1	Plaque foyer avant gauche	1 0165 3258
08	1	Côté gauche tiroir cendres	1 3338 3157	34	1	Poiñée porte chargement	1 2839 3258
09	1	Derrière	1 2401 3157	35	2	Volet réglage air	3 4137 3258
10	1	Fond socle	1 2240 3157	36	1	Elément applique inférieur	1 2819 3258
11	1	Support foyer	2 0367 3158	37	1	Fixe vitre	1 2008 3258
12	1	Equerre arrêté sup. foyer	1 0307 3158	38	1	Support déflecteur avant	1 0129 3268
13	2	Joint côté	1 2343 3158	39	1	Grille	1 0214 366102
14	2	Patte fixation côté interieur	1 2375 3158	40	1	Clé à crochet	1 4101 3720
15	1	Tresse contre porte	1 8850 3257	41	2	Buse rondie dia. 97 mm	1 4312 3726
16	1	Tresse façadec	1 8836 3257	42	2	Trappe de nettoyage	1 4230 3736
17	1	Ficelle tresse verre réfrac.	1 8826 3257	43	1	Conduit supérieur air	1 4173 996003
18	1	Façade	3 2101 3257	44	2	Cuvette à vis	00001307833
19	1	Porte chargement	3 2831 3257	45	1	Gant bouclette T10	00001307770
20	1	Boite conduit air	1 3906 3257	46	1	Goupille cannelée 6*40	00001305127
21	1	Guide sécurité	2 4175 3257	47	2	Ressort 961	00001301991
22	1	Naille cendrier	1 3370 3257	48	2	Ressort seul RS6 Starlock	00001307254
23	1	Vis épaulement	1 9250 3258	49	1	Rivet acier TR 6*40	00001305507
24	2	Tresse conduit air	1 8817 3258	50	1	Verre ep4 360*617	00001306042
25	1	Carter droit	1 2778 3258	51	2	Vis TRL 4*16	00001305474
26	1	Chenet	1 0306 3258

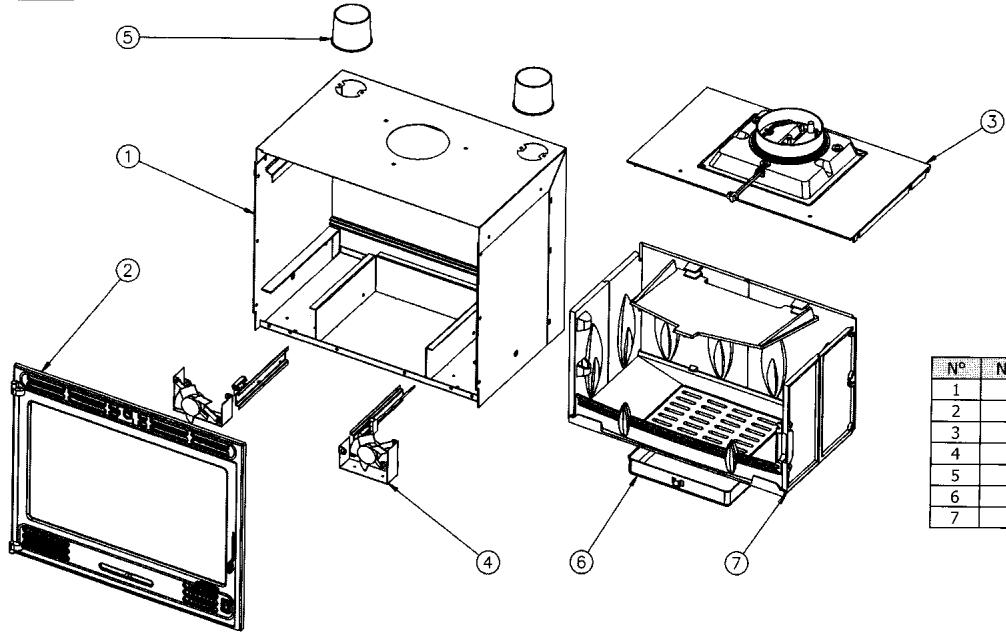

Général

No	Nbre	Désignation	Codification
1	1	Corps	2 2507 3158 97
2	1	Façade	-
3	1	Dessus clapet	-
4	1	Electrique	-
5	2	Buse ronde 97ext	1 4312 3726
6	1	Cendrier	1 3316 3158
7	1	Foyer	-

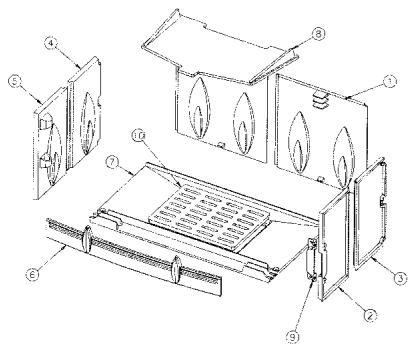

foyer

No	Nbre	Désignation	Codification
1	2	Plaque arrrière foyer	1 0160 3358
2	1	Plaque foyer avant dioite	3 0166 3358
3	1	Plaque foyer arrrière dioite	1 0168 3358
4	1	Plaque foyer arrrière gauche	1 0167 3358
5	1	Plaque foyer av gauche	1 0165 3358
6	1	Chenet	1 0306 3358
7	1	Support foyer	3 0367 3151
8	1	Déflecteur	1 0131 3258
9	1	Carter droit	1 2778 3258
10	1	Grille fond	2 2014 3155

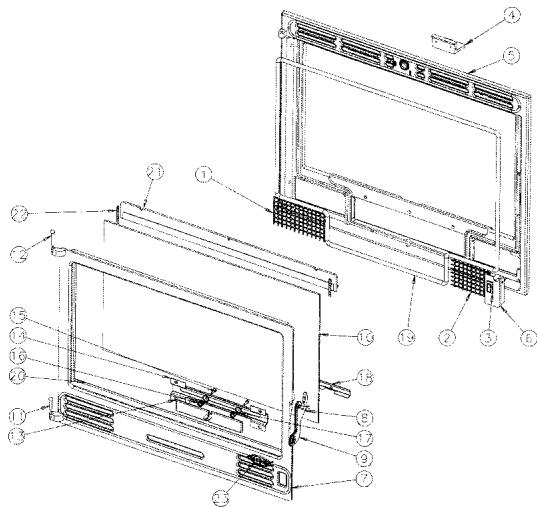

façade

No	Nbre	Désignation	Codification
01	1	Grille circulation air gauche	1 0245 3258
02	1	Grille circulation air gauche	1 0245 3158
03	1	Inverseur noir 3 positions	00001304785
04	1	Support déflecteur avant	1 0129 3268
05	1	Fagade	3 2101 3358
06	1	Support commutateur	1 4507 3158
07	1	Porte chargement	3 2831 3358
08	1	Vis épaulement	00001307525
09	1	Poiignée porte chargement	1 2839 3358
10	1	Verre réfractaire	1 8690 3158
11	1	Rivet acier TR 6x30 noir	00001301998
12	1	Rivet acier TR 6x40	00001305507
13	2	Volet réglage air	3 4137 3258
14	1	Guide sécurité	2 4175 3257
15	2	Vis TRL 4x16	00001305474
16	2	Ressort 691	00001301991
17	2	Cuvette à vis	00001307833
18	1	Fixe vitre	1 2008 3158
19	1	Tresse façade	1 8836 3358
20	1	Tresse verre réfractaire	1 8826 3358
21	1	Conduit supérieur air	1 4173 3358
22	2	Tresse conduit air	1 8817 3258
23	1	Ecusson	1 8501 6726

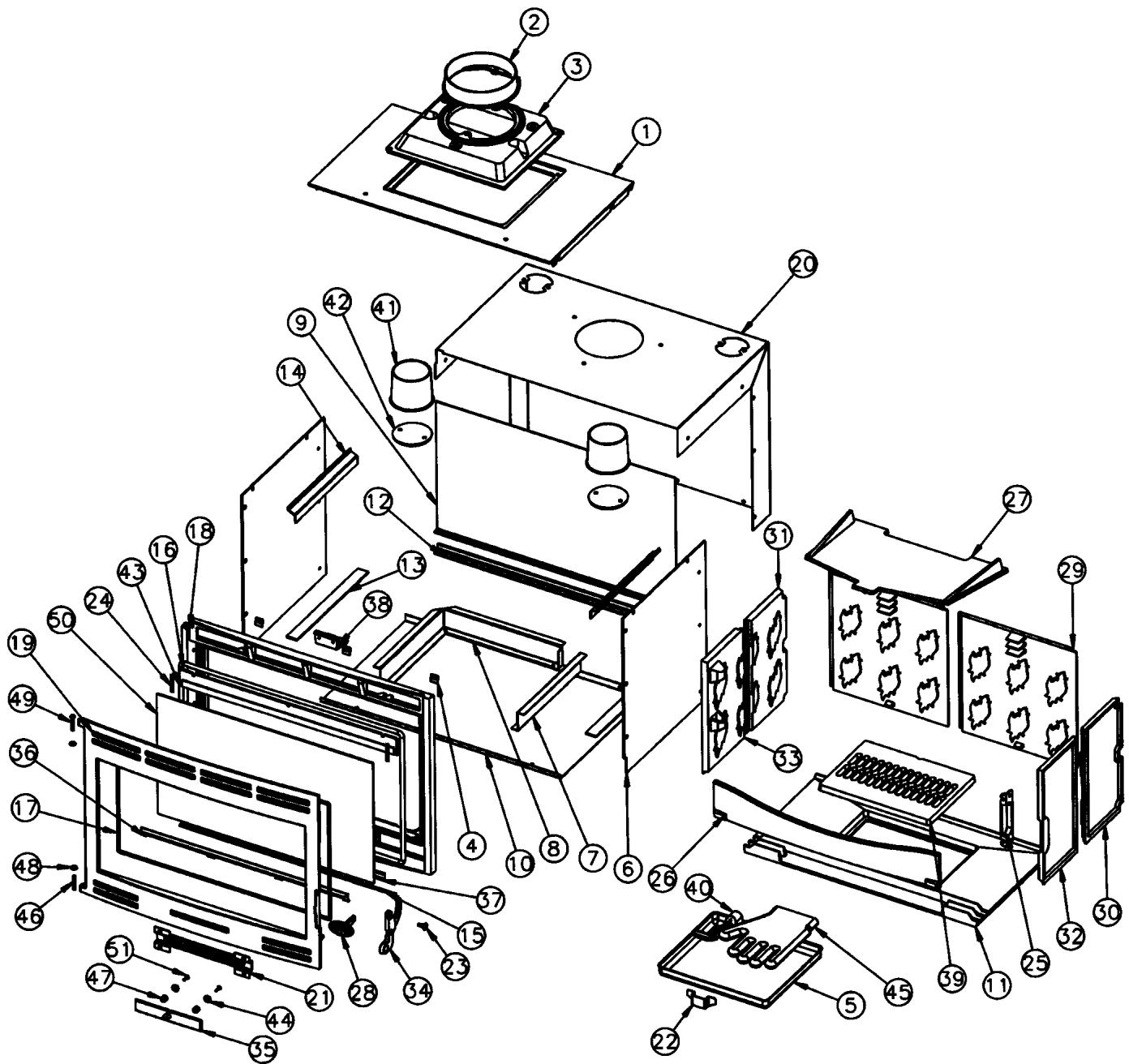

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
1	1	Support bulbe thermostat droit	1 4762 3152	29	1	Poignée portec chargement	1 2839 3358
2	1	Support bulbe thermostat gauche	1 4763 3152	30	1	Tresse façade	1 8836 3368
3	1	Axe volet	1 5724 3158	31	1	Ficelle tresse verre réfractaire	1 8826 3368
4	2	Joint coté	1 2343 3158	32	1	Chenet	1 0306 3368
5	2	Patte fixation coté interieur	1 2375 3158	33	1	Façade	4 2101 3368
6	1	Support commutateur	1 4507 3158	34	2	Plaque arrière foyer	1 0160 3368
7	1	Verre réfractaire	1 8690 3168	35	1	Plaque foyer arrière droite	1 0168 3368
8	1	Buse	2 4312 3168	36	2	Plaque foyer avant droite	3 0166 3368
9	1	Dessus	2 1101 3168	37	1	Plaque foyer avant gauche	1 0165 3368
10	1	Support foyer croit	1 0368 3168	38	1	Porte chargement	3 2831 3368
11	1	Support foyer gauche	1 0269 3168	39	1	Grille	1 0214 366102
12	2	Coté	1 2317 3168	40	2	Buse(125)	1 4312 3721
13	1	Derrière	1 2401 3168	41	1	Butée porte	620 23
14	1	Equerre arrière support foyer	1 0307 3168	42	1	Ecusson	1 8501 6726
15	2	Fixe vitre	1 2008 3168	43	2	Bloque jonction céramique	00001304782
16	1	Fond socle	1 2240 3168	44	2	Cuvette a vis	00001307833
17	1	Grille circulation droite	1 0246 3168	45	1	Inverseur noir 3 positions	00001304785
18	1	Grille circulation gauche	1 0245 3168	46	2	Moto hélice insert type 3168	00001305508
19	2	Support moteur	1 5376 3168	47	1	Résistance welwyn RB 58820 EW	00001304788
20	1	Carter croit	1 2778 3258	48	2	Ressort 961	00001301991
21	1	Guide sécurité	1 4175 3258	49	2	Ressort seul RS6 STARLOCK	00001307254
22	2	Volet réglage air	3 4137 3258	50	1	Rivet acier TR 6x30 noir	00001301998
23	1	Clapet	1 4166 3268	51	1	Rivet acier TR 6x40	00001305507
24	1	Déflecteur	1 0131 3268	52	1	Thermostat insert	00001304784
25	1	Support déflecteur avant	1 0129 3268	53	2	Vis TF M4X10 pozie	00001301181
26	1	Taque	1 1413 3268	54	4	Vis TRL 4X16	00001305474
27	2	Boîte conduit air	1 3906 3268	55	1	Vis épaulative 14mm	multifeu
28	1	Coté tiroir centre

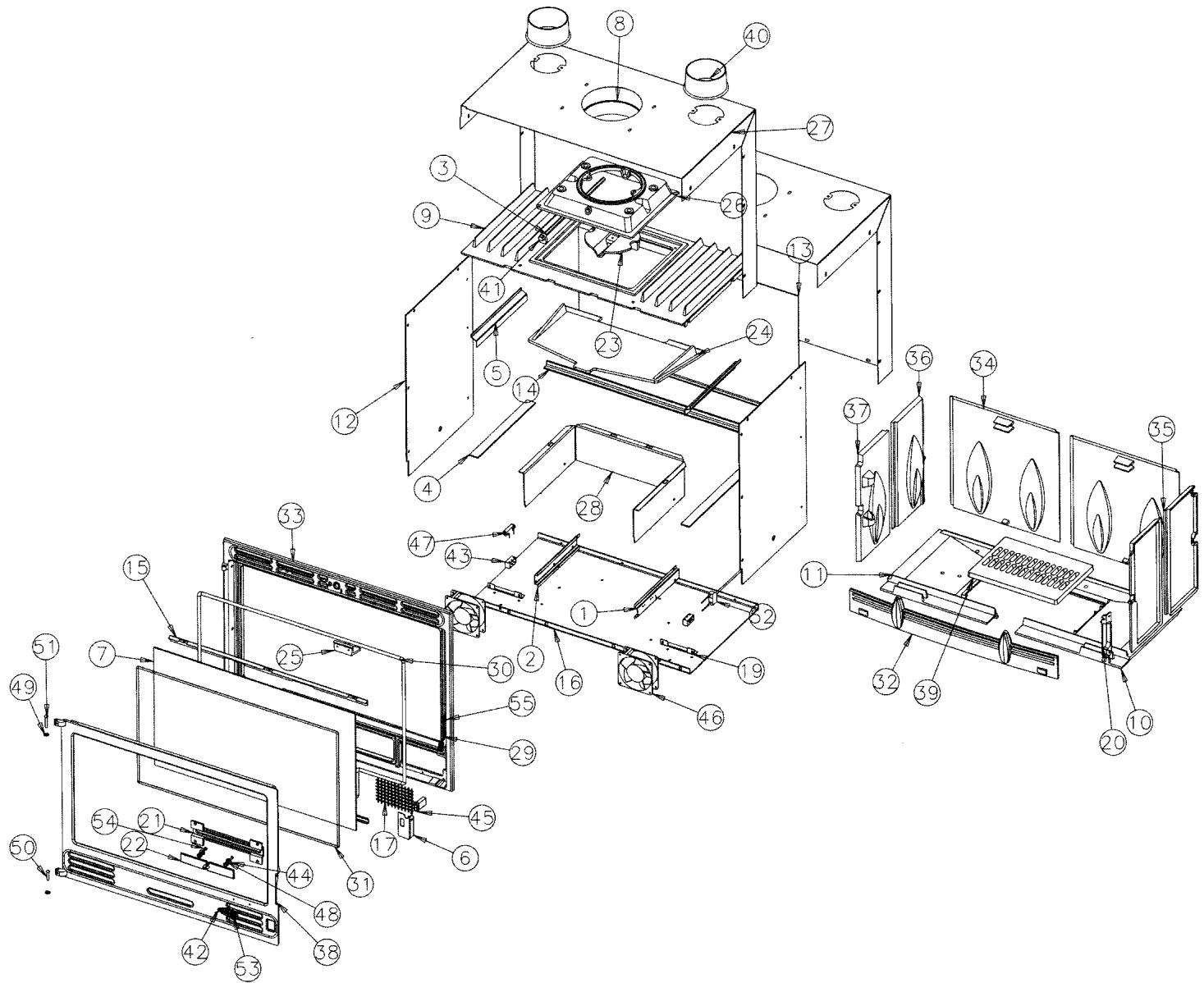

Eclate 3368

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Mentonnet fermeture	1 2146 3199	25	1	Fond de foyer	1 0111 665101
02	1	Naille tiroir dendrier	1 3370 3257	26	1	Grille circulation d'air	1 0213 665101
03	2	Joint plat autocollant	1 8841 665101	27	1	Guide de sécurité	1 4175 665101
04	1	Chenet	1 0306 665101	28	2	Patte fixe côte interieur	1 2375 665101
05	1	Déflecteur	1 0131 665101	29	1	Tôle de protection arrière	1 3544 665101
06	1	Dessus	2 1101 665101	30	1	Ecusson	1 8501 6726
07	1	Façade	1 2101 665101	31	3	Ecrou carré brut M5	00001300269
08	1	Grille foyer	1 0247 665101	32	7	Ecrou carré brut M6	00001300270
09	1	Patte accrochage façade	1 2040 665101	33	1	Gant bouchette T10	00001307770
10	1	Plaque foyer arrêté	1 0160 665101	34	1	Goupille cannelee 6x40	00001305127
11	2	Plaque protection côte	1 0173 665101	35	2	Goupille mecanindus 3x18	00001300456
12	1	Poignée porte chargement	1 2839 665101	36	1	Rivet acier TR 6x40	00001305507
13	1	Porte chargement	1 2831 665101	37	8	Rondelle 14x6.3x1.2	00001301784
14	1	Support foyer	1 0367 665101	38	2	Rondelle JZC 14x6x1	00001300090
15	2	Volet réglage air	1 4137 665101	39	1	Verre réfractaire	00001307732
16	1	Axe fermeture porte	1 2814 665101	40	2	Vis TF M5x16	00001305315
17	1	Boîte conduit air	1 3906 665101	41	2	Vis TF M5x25	00001301188
18	1	Cendrier	1 3316 665101	42	8	Vis TF M6x30 pozie ZN noir	00001305405
19	1	Conduit de ventilation droite	1 3922 665101	43	5	Vis TRL4x10	00001305473
20	1	Conduit de ventilation gauche	1 3923 665101	44	3	Vis TRL M5x10 pozie ZN noir	00001305476
21	1	Côté droit extérieur	1 2302 665101	45	3	Vis TRL M5x30 pozie ZN noir	00001301157
22	1	Côté gauche extérieur	1 2306 665101	46	1	Ficelle tressée porte chargement	1 5763 665101
23	1	Fixe vitre inférieure	1 2071 665101	47	1	Ficelle tressée verre réfractaire	1 8816 665101
24	1	Fixe vitre supérieure	2 2031 665101

Eclaté 665101

\( {\mathrm{N}}^{ \circ } \)	Nbre	Désignation	Codification	\( {\mathrm{N}}^{ \circ } \)	Nbre	Désignation	Codification
1	3	Fixe vitre	1 2071 3152	30	1	Façade	3 2101 3268
2	1	Support bulbe thermostat droit	1 4762 3152	31	2	Plaque arrêté foyer	1 0160 3268
3	2	Joint cote	1 2343 3158	32	1	Plaque foyer arrêté droit	1 0168 3268
4	2	Patte fixe cote interieur	1 2375 3158	33	2	Plaque foyer avantroitte	2 0166 3268
5	1	Verre refractaire	1 8690 3168	34	1	Plaque foyer avant gauche	1 0165 3268
6	1	Support foyer droit	1 0368 3168	35	1	Porte chargement	4 2831 3268
7	1	Support foyer gauche	1 0269 3168	36	1	Support déflecteur avant	1 0129 3268
8	1	Cendrier	1 3316 3168	37	1	Conduit supérieur air	1 4173 3268
9	2	Coté	1 2317 3168	38	1	Cote tiroir ccentre	1 3339 3268
10	1	Derrière	1 2401 3168	39	1	Élement applique inférieur	1 2819 3268
11	1	Equerre arrêté support foyer	1 0307 3168	40	1	Fixe vitre	1 2008 3268
12	1	Fond socle	1 2240 3168	41	1	Grille circulation air droit	1 0246 3268
13	1	Coté gauche boite circulation	1 4361 3173	42	1	Grille circulation air gauche	1 0245 3268
14	1	Coté droit boite circulation	1 4360 3173	43	1	Support commutateur	1 4507 3268
15	1	Avaloir	1 1137 3183	44	1	Bouchon	1 8641 3283
16	1	Déflecteur	2 0131 3183	45	1	Grille fond	2 0214 3155
17	1	Derrière extérieur	1 2403 3183	46	1	Clé à crochet	1 4101 3720
18	1	Dessus boite circulation	1 4363 3183	47	2	Buse (125 )	1 4312 3721
19	1	Carter droit	1 2778 3258	48	2	Trappe de nettoyage	1 4230 3721
20	1	écusson	1 8501 3258	49	2	Cuvette a vis	00001307833
21	1	Guide sécurité	1 4175 3258	50	1	Goupille cannelée 6x28	00001300459
22	1	Poiignée porte chargement	1 2839 3258	51	1	Inverseur noir 3 positions	00001304785
23	2	Volet réglage air	3 4137 3258	52	2	Ressort 961	00001301991
24	1	Tresse fixe vitre	1 8806 3268	53	2	Ressort seul RS6 STARLOCK	00001307254
25	1	Tresse derrière foyer	1 8853 3268	54	1	Rivet acier TR 6x40	00001305507
26	1	Tresseporte chargement	1 8814 3268	55	1	Vis épaulement 660103	00001307525
27	5	Tresse lg30		56	2	Vis TRL M5x10 pozie ZN noir	00001305476
28	1	Tresse verre refractaire	1 8816 3268	57	6	Vis TRL M5X16 pozie ZN noir	00001305477
29	1	Chenet	1 0306 3268	58	1	Cartelectronique ventillo

Eclate 3283

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Dessus	2 1101 3151	29	1	Ficelle céramique	1 8814 665303
02	1	Buse 180 mm	1 4312 3152	30	1	Tresse façade	1 8836 665303
03	1	Taque	1 1413 3152	31	1	Verre réfractaire	00001307695
04	1	Support bulbe thermostat	1 4762 3152	32	1	Façade	3 2101 665303
05	1	Support bulbe thermostat	1 4763 3152	33	2	Plaque ar. foyer	1 0160 665303
06	1	Support foyer	3 0367 3158	34	1	Plaque foyer ar. droit	1 0168 665303
07	1	Cendrier	1 3316 3158	35	1	Plaque foyer ar. gauche	1 0167 665303
08	1	Côté droit tiroir cendres	1 1337 3158	36	1	Plaque foyer av. droit	3 0166 665303
09	1	Côté gauche tiroir cendres	1 3338 3158	37	1	Plaque foyer av. gauche	1 0165 665303
10	1	Equerre ar. Sup. foyer	1 0307 3158	38	1	Porte chargement	3 2831 665303
11	2	Fixe vitre	1 2008 3158	39	1	Boite conduit air	1 3906 665303
12	1	Fond socle	1 2240 3158	40	2	Côté	1 2317 665303
13	1	Grille circulation air	1 0246 3158	41	1	Derrière	1 2401 665303
14	1	Grille circulation air	1 0245 3158	42	1	Ecusson	1 8501 6726
15	2	Joint côté	1 2343 3158	43	4	Attache rapid 37241	00001304483
16	2	Patte fix. Côté. Int.	1 2375 3158	44	2	Bloque jonction céramique	00001304782
17	1	Support commutateur	1 4507 3158	45	2	Cuvette à vis	00001307833
18	2	Support moteur	2 5376 3158	46	4	Ecrou carré brut M5	00001300269
19	1	Guide sécurité	1 4175 3257	47	4	Ecrou carré brut M6	00001300270
20	1	Carter droit	1 2778 3258	48	1	Inverseur 3 positions	00001304785
21	1	Déflecteur	1 0131 3258	49	2	Moto-hélice type 3158	00001304783
22	2	Volet réglage air	3 4137 3158	50	2	Ressort 961	00001301991
23	1	Support défilcteur av.	1 0129 3268	51	2	Ressort seul RS6 Starlock	00001307254
24	1	Chenet	1 0306 3358	52	2	Rivet acier TR 6x40	00001305507
25	1	Poinnée porte chargement	1 2839 3358	53	4	Rondelle 14x6.3x1.2	00001301784
26	1	Grille grille	1 0214 366102	54	2	Thermostat insert	00001304784
27	1	Clé à crochet	1 4101 3720	55	1	Vis épaulement multifeu	00001305727
28	2	Buse ronde 97 mm	1 4312 3726	56	4	Vis TF M5x16	00001305315

Eclate 665303

8. GARANTIE CONTRACTUELLE GODIN

Tous nos apparèels bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifique sur la notice livrée avec l' apparéil.

A l'exclusion des pieces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

les plaques decor, les plaques de cotés, les grilles et soles foyeres, les deflecteurs, les chicanes, les clapets, les chenets, le dendrier,
les briques refractaires,
- les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, Etc.)
- les ventilateursurs, les thermostats de surchauffe de nos apparciels équipés d'une soufflerie,
les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité,
- les brûleurs, les catalyseurs, les anneaux de brûleur des apparéils fioul,
les bouilleurs des cuisicentrales bois charbon.

Nos apparèils sont conçus spécialément pour que ces pièces puissant être replacées dans le cadre de l'entretien de votre apparéil.

Certaines pieces bénéficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pieces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'objet reconnu défectieux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'oeuvre et transport.

Au cas où la réparation ou l'échange s'avérerait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil, apparaitse une au service après vente.

Ne sont pas couvert par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de 750^ . Les évientuelles casses ne pouvant provenir que d'un chic mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

De même que les joints qui sont considérés comme pieces d'usure sont exclus de la garantie.

La garantie ne prendra pas effet lors :

• d'avaries qui résultataisent de l'utilisation de l'appareil avec un combustible autre que celui préconse dans nos notices.
• de détiériorations de pieces provenant d' éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, chic thermique, etc.);
• d'anomalies, détiérations ou accidents provenant de chute, chic, négligence, défaut de surveillance ou d'entretien de l'acheteur;
• de l'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a eté construit ; c'est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)
• de toute modification, toute transformation ou toute intervention effectuees par un personnel ou une entreprise non agreées par la S.A. GODIN ou réalisées par des pieces de rechanges non d'origine ou non agreées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombient pas à la S.A. GODIN.

En conséquence, la S.A. GODIN ne peut tenu être responsable des dégats matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans prévis nos apparéls. Toutes les dimensions et caractéristiquesannoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appoint en garantie, veuillesz vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les reférences de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières-Cuisinières-Appareils de chauffage-Fonderie GODIN S.A.-532, rue Sadi Carnot-02120 GUISE-France

Nous vous rappelons que le Service Àprous Vente doit être assureé par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.

Tout client particulier s'adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s'adresser auprès de lui, pour tout problème de Service ÀpreS Vente ou commercial.

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition : Date d'installation :
	Le : à :Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :		Observations :
Certificat de contrôle :Type d'Appareil :Version :3257 3273 3283 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3358 3359		FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie / fascicule « àl'emporté »Présence dendrierPrésence buse départPrésence main floidePrésence étiquette mise en garde
Contrôleur :
N° de Plaque Signalétique :N° de Garantie :
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06Révision : ././.
