AN-TNT - Antenne TV CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne intérieure amplifiée TNT
Marque	CGV
Modèle	AN-TNT
Plages de fréquence	VHF 174-240 MHz, UHF 470-862 MHz, FM
Gain réglable	VHF : 18 dB, UHF : 15 dB
Connecteur	Fiche IEC femelle
Impédance	75 Ohms
Câble coaxial fourni	1,83 m, fiche IEC mâle coudée et droite
Alimentation	5 VDC / 30 mA par récepteur TNT ou bloc secteur 230 V / 6 V / 100 mA fourni
Dimensions (L x H x P)	178 x 170 x 23 mm
Poids net	0,5 kg
Modes de fixation	Sur meuble (horizontal/vertical), mural (horizontal/vertical), sur mat
Filtre anti-interférences GSM	Oui, filtre à réjecteur de bande
Facteur de bruit	Très faible
Utilisation	Réception TV TNT et radio FM en intérieur
Garantie	1 an pièces et main-d'œuvre
Contenu de l'emballage	Antenne, support/pied, bloc secteur, adaptateur F à IEC, câble coaxial, 2 vis noires, 2 vis inox, collier de serrage, notice
Service après-vente	Hotline : [phone] (0,34 €/min), email : [e-mail]

FOIRE AUX QUESTIONS - AN-TNT CGV

Comment brancher l'antenne AN-TNT ?

Branchez le câble coaxial à la prise entrée antenne de votre récepteur TNT. Si votre récepteur fournit une sortie 5V, activez-la dans ses réglages (l'alimentation se fait alors par le câble). Sinon, utilisez le bloc secteur fourni en le branchant sur l'antenne.

Comment installer l'antenne sur un mur ?

Percez deux trous espacés de 64 mm, insérez des chevilles (non fournies), vissez les vis inox fournies. Fixez le support à l'antenne avec les vis noires (position horizontale ou verticale), puis accrochez le support sur les vis murales.

Pourquoi n'ai-je pas de chaîne après branchement ?

Vérifiez que l'antenne est alimentée (bloc secteur branché ou sortie 5V activée). Ajustez le bouton de réglage de gain pour améliorer la réception. Orientez l'antenne vers l'émetteur le plus proche. Effectuez une recherche des chaînes sur votre téléviseur.

Puis-je utiliser cette antenne pour la FM ?

Oui, l'antenne est compatible UHF/VHF/FM et permet de recevoir à la fois la télévision TNT et les stations radio FM.

Comment régler le gain de l'antenne ?

Tournez le bouton de réglage de gain situé sur l'antenne. Augmentez-le si l'image est neigeuse ou dégradée, diminuez-le en cas de saturation. Le gain optimal est obtenu lorsque l'image est nette.

Quels sont les modes d'alimentation possibles ?

Deux modes : soit par le récepteur TNT s'il délivre 5V sur la prise antenne (activer la sortie 5V dans les réglages), soit avec le bloc secteur 230V/6V fourni. Les deux sont possibles, utilisez un seul à la fois.

L'antenne est-elle compatible avec les téléviseurs anciens ?

Oui, elle convient aux téléviseurs dotés d'une entrée antenne coaxiale (IEC). Pour les postes très anciens sans décodeur TNT intégré, vous aurez besoin d'un adaptateur TNT externe.

Que faire si je reçois des interférences ?

L'antenne intègre un filtre à réjecteur de bande GSM pour réduire les interférences. Éloignez-la des sources de parasites (routeurs, chargeurs). Ajustez le gain ou changez l'orientation de l'antenne.

Comment installer l'antenne sur un mat ?

Insérez le collier de serrage dans le support par les trous A et B. Fixez le support sur l'antenne avec les vis noires (choisissez position horizontale ou verticale). Placez le support sur le mat, puis serrez le collier pour maintenir l'ensemble.

Quelle est la longueur du câble fourni ?

Le câble coaxial mesure 1,83 mètre avec une fiche IEC mâle coudée à une extrémité et droite à l'autre. Si besoin, vous pouvez utiliser une rallonge coaxiale (non fournie).

MODE D'EMPLOI AN-TNT CGV

NOTICE d'emploi : ant-tnt antenne intérieure amplifiée TNT

• Antenne extra plate amplifiée UHF/ VHF/ FM compatible avec la Réception hertzienne analogue et numérique (TNT).
• Permet la réception de programmes TV et Radio.
• 2 modes d'alimentation par :
• Bloc secteur (230V/ 6V 100mA) fourni.
• Ou bien directement par la prise coaxiale 'entrée antenne' de votre terminal numérique terrestre (bloc secteur non utilisé dans ce cas).
• Peut être soit accrochée au mur soit posée sur un meuble grâce au support fourni.

Une antenne - Un support ou pied de fixation - Un bloc secteur 230V/6V-100mA - Un adaptateur fiche F♂me en Fiche IEC femelle - Un câble d'antenne mâle/male - 2 vis (noir) - 2 vis (couleur inox) - Un collier auto serrant - Ce document

Branchements :

Tout en se référant à la figure ci-dessous, il est recommandé de procéder comme suit en fonction des configurations suivantes:

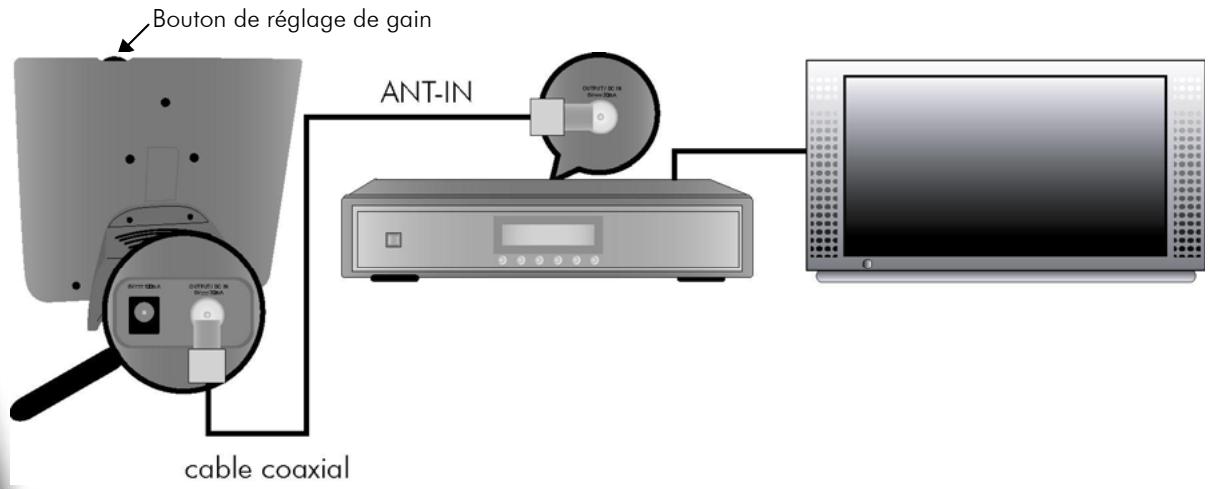

A. en mode de réception « intéérieur » via un récepteur TNT avec une sortie 5V

1. Raccordez l'antenne à la prise « entrée antenne » du récepteur TNT avec le câble approprié. 2. Réglez votre récepteur TNT de manière à activer la sortie 5V (voir notice de votre appareil). 3. Positionnez votre antenne (accrochée au mur ou posée sur un meuble) et faites un essai. 4. Ajustez le bouton de réglage de gain si la qualité des chaînes affichées sur votre téléviseur n'est pas correcte.

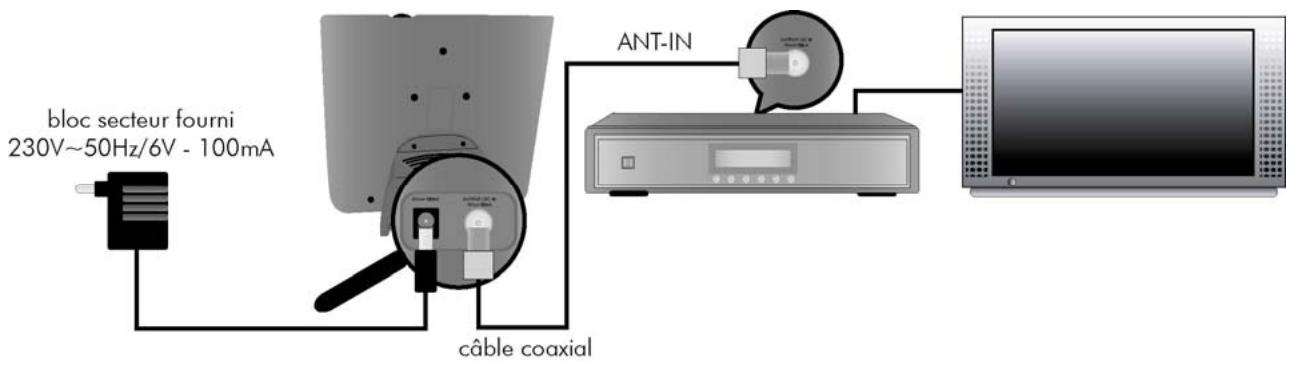

B. En mode de réception « intérieur » via un récepteur TNT sans sortie 5V

1. Raccordez l'antenne à la prise « entrée antenne » du récepteur TNT avec le câble approprié.
2. Raccordez l'antenne au bloc secteur 230V/6V-100mA fourni.
3. Positionnez votre antenne (accrochée au mur ou posée sur un meuble) et faites un essai.
4. Ajustez le bouton de réglage si la qualité des chaînes affichées sur votre téléviseur n'est pas correcte.

Voici trois possibilités de montage:

1. Pose sur une table (horizontal ou vertical) :

1. A. montage horizontal:

• Positionnez l'antenne de manière horizontale. Fixez le support/pied à l'aide des 2 vis de couleur noire (fournies) sur l'antenne.

bouton de réglage de gain

1. B. montage vertical :

• Positionnez l'antenne de manière verticale. Fixez le support/pied à l'aide des 2 vis de couleur noire (fournies) sur l'antenne.

fig.2

2. Fixation au mur:

Percez deux trous dans le mur en respectant un écart de 64mm entre les deux trous, puis y insérer deux chevilles (non fournies). Y visser les deux vis de couleur inox.

2. A. montage horizontal:

• Fixez le support/ pied à l'aide des 2 vis de couleur noire (fournies) sur l'antenne en position horizontale (fig. 1).
• Accrochez le support/ pied sur les deux vis sortant du mur.

2. B. montage vertical:

• Fixez le support/ pied à l'aide des 2 vis de couleur noire (fournies) sur l'antenne en position verticale (fig. 2).
• Accrochez le support/ pied aux deux vis sortant du mur.

3. Fixation à un mat:

Insérez tout d'abord le collier de serrage (fig. 3) sur le support/ pied en l'entrant par le trou A et en le sortant par le trou B.

3. A. Fixation horizontale:

• Fixez le support/ pied (fig. 1) à l'aide des 2 vis de couleur noire (fournies) sur l'antenne en position horizontale.
• Ajustez le support/ pied sur le mat, puis serrez (fig. 4) à l'aide du collier de serrage.

3. B. fixation verticale:

• Fixez le support/ pied (fig. 2) à l'aide des 2 vis de couleur noire (fournies) sur l'antenne en position verticale.
• Ajustez le support/ pied sur le mat, puis serrez à l'aide du collier de serrage.

fig.4

C. bouton de réglage de gain

Ce bouton permet de faire varier le gain de votre antenne. Ajustez-le pour améliorer la qualité d'image et de son.

D. caractéristiques techniques

• Utilisable pour une réception en position horizontale ou verticale
• Utilise un filtre à réjecteur de bande pour réduire les interférences causées par les GSM
• Très faible facteur de bruit
• Plage de fréquence : VHF 174 à 240MHz et UHF 470 à 862MHz
• Antenne dite active à gain (amplification) régable : VHF: 18dB UHF: 15dB
• Connecteur : Fiche IEC femelle
• Impédance : 75 Ohms Cable coaxial fourni : livre avec une fiche IEC mâle (coudé) et l'autre fiche IEC mâle (droite). Longueur 1830mm
• Alimentation : 5VDC/30mA par le récepteur TNT ou via le bloc secteur fourni 230V~50Hz/6V100mA
• Dimensions : 23 (Profondeur) x 178 (Largeur) x170 (Hauteur) mm
• Poids net : 0,5 Kg.
• Garantie 1 an Pièces et Main d'œuvre.

E. SAV et fabriquant

CGV- Compagnie Générale de Videotechnique

Rue Théodore Monod

Za la Viqie BPO4

67541 OSTWALD Cedex

Service Hotline : [phone] (1.34€/appel fait 0.34€ par minute)

Du lundi au vendredi de 8h00 à 18h00 NON STOP.

Fax: [phone]

Email : [e-mail]

Internet : www.cqv.fr

La liberté des images

Adresse du fabricant :

Antenne d'intérieur TNT

Référence produit (type):

AN-TNT

Product reference (type) Product Hinweis (typ)

Le produit répond aux dispositions suivantes :

• Normes européennes :

EN 55013:2001

EN61000-3-2:2000

EN 61000-3-3 :1995 + A1 :2001

*Année d'apposition du marquage : 2005

Responsable autorisé : Le président, M. Fasciglione

Autorisée Signature
