AN-CURVE - Antenne TV CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée numérique
Marque	CGV
Modèle	AN-CURVE
Plage de fréquence	VHF 174-230 MHz / UHF 470-790 MHz
Connecteur	Fiche IEC mâle
Impédance	75 Ohms
Alimentation	5 VDC / 100 mA via récepteur TNT/TV ou bloc secteur fourni 230-240 VAC / 6 VDC
Dimensions (L x H x P)	256 x 146 x 65 mm
Poids net	0,3 kg
Filtre LTE	Oui, pour réduire les interférences des signaux 4G
Gain réglable	Oui, par bouton rotatif
Portée indicative	20 à 30 km autour d’un émetteur TNT
Garantie	2 ans pièces et main d’œuvre
Modes d’alimentation	Bloc secteur ou alimentation +5V antenne du téléviseur/récepteur
Compatibilité	TNT (numérique), réception UHF et VHF
Accessoires inclus	Antenne avec câble 1,5 m, pied, bloc secteur, mode d’emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l’humidité. Utiliser uniquement le bloc secteur fourni. Débrancher en cas d’orage.
Pièces détachées et réparabilité	Pièces disponibles pendant la durée de la garantie. Contacter le SAV au 0 892 020 009 ou par email [e-mail].
Service après-vente	CGV – 18 Rue Théodore Monod – ZA la Vigie BP10095 – 67541 OSTWALD Cedex France – www.cgv.fr

FOIRE AUX QUESTIONS - AN-CURVE CGV

Comment brancher l'antenne AN-CURVE ?

Deux possibilités : avec le bloc secteur (branchez l’antenne sur le récepteur TNT/TV, puis le bloc secteur sur l’antenne et une prise 230V) ou via l’alimentation +5V du téléviseur (branchez uniquement l’antenne et activez la sortie +5V dans le menu).

Puis-je utiliser l'antenne sans bloc secteur ?

Oui, si votre téléviseur ou récepteur TNT dispose d’une sortie +5V antenne. Branchez l’antenne directement et activez cette option dans le menu de l’appareil. Vérifiez qu’il peut fournir 5V/30mA.

Comment régler le gain de l'antenne ?

Tournez le bouton de réglage de gain situé sur l’antenne. Augmentez le gain si vous êtes loin de l’émetteur, diminuez-le si vous êtes proche pour éviter une saturation du signal.

Quelle est la portée de l'antenne AN-CURVE ?

L’antenne peut recevoir le signal TNT dans un rayon de 20 à 30 km autour d’un émetteur. L’orientation, les murs et les fenêtres influencent la qualité.

Comment positionner l'antenne pour une meilleure réception ?

Utilisez le menu de recherche manuelle de votre téléviseur pour afficher le niveau de signal et de qualité. Orientez lentement l’antenne dans la pièce jusqu’à obtenir la meilleure qualité. Si possible, placez-la près d’une fenêtre.

Que faire si la recherche automatique ne trouve pas toutes les chaînes ?

Procédez d’abord à un positionnement optimal de l’antenne (voir question précédente). Si le problème persiste, effectuez une recherche manuelle en entrant un canal connu de votre émetteur local (disponible sur www.tnttest.org).

Comment activer l'alimentation +5V sur mon téléviseur ?

Rendez-vous dans le menu de votre téléviseur ou récepteur TNT, cherchez l’option « Alimentation antenne » ou « +5V antenne » et activez-la. Consultez la notice de votre TV si nécessaire.

Que faire en cas d'interférences ?

L’antenne est équipée d’un filtre LTE pour réduire les interférences 4G. Si des interférences persistent, essayez de réduire le gain ou d’éloigner l’antenne des sources de perturbation (routeurs, câbles électriques).

Comment nettoyer l'antenne AN-CURVE ?

Débranchez l’antenne. Nettoyez-la avec un chiffon doux et sec. N’utilisez pas de produits abrasifs, de solvants ou d’eau. Ne plongez pas l’antenne dans l’eau.

Quelle est la durée de la garantie ?

La garantie est de 2 ans pièces et main d’œuvre, conformément aux dispositions légales. Les pièces détachées sont disponibles pendant cette période. Contactez le SAV CGV pour toute réparation.

MODE D'EMPLOI AN-CURVE CGV

MODE D'EMPLOI : AN-CURVE ANTENNE INTÉRIEURE AMPLIFIÉE NUMÉRIQUE

L'AN-Curve est une antenne d'intérieure ayant une amplification qui répond aux critères de qualité les plus stricts. Elle saura vous garantir une bonne qualité de réception du signal TNT.

I. Le packaging comprend:

• Une antenne avec câble d'antenne (Sortie IEC mâle 1.5 m).
• Un pied.
• Un bloc secteur 230 \~240VAC/6VDC 100mA.
• Un mode d'emploi.

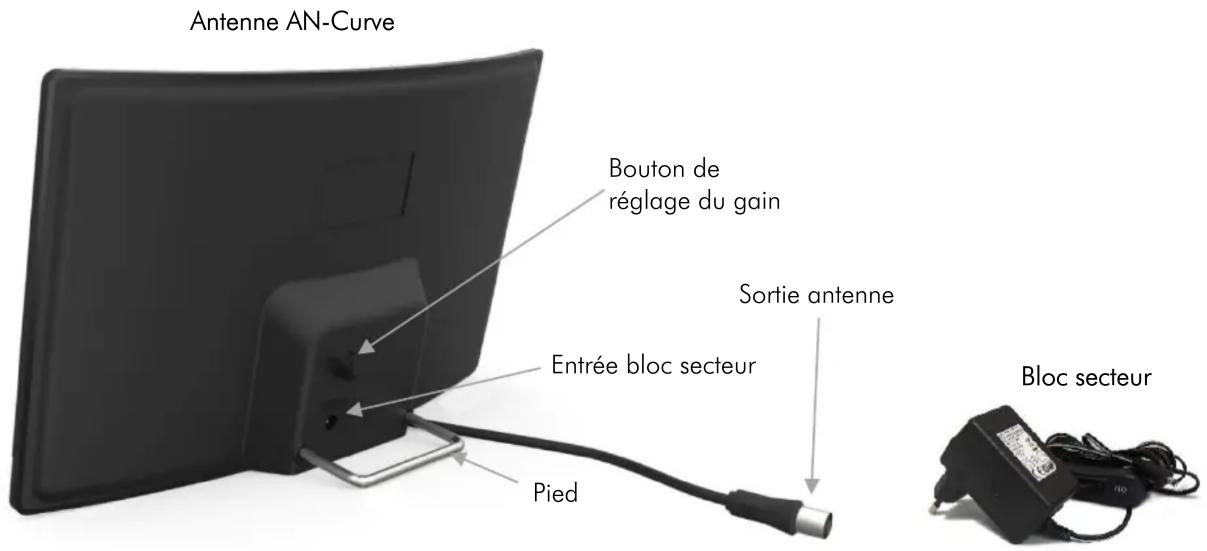

II. Description:

• Antenne extra plate amplifiée UHF/ VHF compatible avec la Réception numérique (TNT).
• Grâce au filtre LTE, votre réception des chaînes n'est pas perturbée par les signaux 4G.
• Permet la réception de programmes TV et Radio.
• 2 modes d'alimentation par :
  • Bloc secteur (230 \~ 240VAC/6VDC 100mA) fourni.
• Ou directement par la prise d'antenne (ANT IN) de votre récepteur TNT ou votre TV si celui-ci dispose d'une alimentation +5V antenne (bloc secteur non utilisé dans ce cas).

III. Branchements :

2 branchements possibles :

A. Via un récepteur TNT ou une TV classique (n'ayant pas de sortie +5V antenne), en utilisant le bloc secteur fourni

1. Raccordez l'antenne à la prise « entrée antenne » (ou ANT IN) du récepteur TNT ou de votre TV.
2. Raccordez le bloc secteur fourni sur l'antenne puis sur une prise de courant.
3. Ajustez le bouton de réglage de gain au maximum. (voir chapitre V « Bouton de réglage de gain »)
4. Effectuez une recherche automatique des chaînes via le menu du récepteur TNT ou de votre TV. Suivez les étapes du chapitre « IV. Positionnement » ci-dessous si la recherche automatique des chaînes ne trouve pas toutes les chaînes de la TNT.

ATTENTION: Branchez le bloc secteur uniquement sur une prise de courant 230-240VAC, 50Hz.

B. Via un récepteur TNT ou une TV ayant une sortie +5V antenne, sans utiliser le bloc secteur fourni

1. Raccordez l'antenne à la prise « entrée antenne » (ou ANT IN) du récepteur TNT ou de votre TV.
2. Activez la sortie « +5V antenne » de votre récepteur TNT ou TV (rendez-vous dans le menu de votre récepteur TNT ou TV pour activer le « +5V antenne »).
3. Ajustez le bouton de réglage de gain au maximum. (voir chapitre V « Bouton de réglage de gain »)
4. Effectuez une recherche automatique des chaînes via le menu du récepteur TNT ou de votre TV. Suivez les étapes du chapitre « IV. Positionnement » ci-dessous si la recherche automatique des chaînes ne trouve pas toutes les chaînes de la TNT.

ATTENTION: Ce type de branchement nécessite que votre récepteur TNT ou votre TV soit capable de fournir 5V/30mA par sa sortie d'antenne.

IV. Positionnement:

Voici 2 différentes méthodes pour positionner, orienter votre antenne correctement et ainsi capter les chaînes de la TNT :

A. 1ère méthode : vous avez déjà un récepteur TNT ou une TV branché sur une antenne de toit dans l'une des pièces de votre maison :

1. Branchez votre 2ème récepteur TNT, qui n'a aucune chaîne TNT mémorisée, à la place du 1er récepteur TNT qui est relié à l'antenne de toit et effectuez une recherche des chaînes.
2. Une fois les chaînes trouvées sur le 2ème récepteur, débranchez-le et rebranchez-le dans la pièce où vous souhaitez le faire fonctionner avec l'antenne AN-Curve.
3. Allumez la TV ainsi que le récepteur TNT, vérifiez que l'antenne est correctement alimentée (voir les indications dans les chapitres précédent).
4. Orientez l'antenne dans la pièce jusqu'à ce que la chaîne TNT sélectionnée s'affiche correctement sur votre TV.

B. 2ème méthode : aucune des pièces de votre maison ne possède une arrivée d'antenne de toit :

1. Prenez connaissance de l'émetteur TNT le plus proche de votre habitation grâce au site www.tnttest.org.
2. Saisissez votre adresse sur le site, à côté du logo TNTtest, et cliquez sur « Recherche TntTest » puis patientez.
3. Lorsque la petite fenêtre s'ouvre, cliquez sur « [+] Tous les détails sur cette analyse, les antennistes à proximité: ici » pour prendre connaissance de la liste des canaux utilisés sur l'émetteur le plus proche de votre habitation et patientez.
4. Dans la section « TNT TERRESTRE FRANCE », observez le premier émetteur de la liste. Il s'agit de l'émetteur le plus proche de votre habitation, exemple pour Strasbourg :
5. R1 48H 290° 20.9km 63.7dBuV | (France 2, France 3, France 4, France O, France Info, chaîne(s) locale(s))
   R2 40H 290° 20.9km 59.2dBuV | C8, BMF TV, CNews, CStar, Gulli
   R3 43H 290° 20.9km 58.9dBuV | Canal+, LCI, Paris Première, Canal+ Sport, Canal+ Cinéma
   R4 22H 290° 20.9km 56.7dBuV | France 5, M6, Arte, W9, 6ter
   R6 25H 290° 20.9km 60.4dBuV | TF1, TMC, TFX, NRJ12, LCP
   R7 51H 290° 20.9km 58.4dBuV | TF1 Séries Films, L'Equipe 21, Numéro 23, RMC Découverte, Chérie 25
6. Allumez la TV ainsi que le récepteur TNT, vérifiez que l'antenne est correctement alimentée (voir les indications de branchement dans les chapitres précédent).
7. Rendez-vous dans le menu de recherche des chaînes de votre récepteur TNT ou votre TV, rubrique « recherche manuelle ».
8. Entrez l'un des canaux utilisés par l'émetteur TNT le plus proche de votre habitation (les canaux sont les 2 chiffres qui suivent R1, R2, R3, etc.) dans la recherche manuelle de votre TV ou adaptateur TNT puis observez les indications de niveau de signal et de qualité affichées dans le menu de recherche manuelle.
9. Orientez l'antenne dans la pièce, très lentement, et observez l'indication de qualité. Cherchez le positionnement qui vous donnera le meilleur niveau de qualité et effectuez une recherche manuelle sur le canal sélectionné. Si le niveau de qualité est suffisamment élevé, vous trouverez les chaînes TNT du canal sélectionné.
10. Essayez ensuite de lancer une recherche automatique pour trouver la totalité des chaînes TNT ou recommencez les étapes de 1 à 5 avec un autre canal utilisé dans votre région.

V. Bouton de réglage de gain:

Ce bouton permet de faire varier le gain de votre antenne. Ajustez-le pour améliorer la qualité de réception. Attention, il est préférable de diminuer le gain lorsque vous êtes proche de l'émetteur car un gain fort avec un signal TNT puissant peut tout simplement détériorer la qualité du signal.

VI. Caractéristiques techniques:

- Utilise un filtre à réjecteur de bande permettant de réduire les interférences causées par les GSM.

- Très faible facteur de bruit.

- Plage de fréquence : VHF 174 à 230MHz et UHF 470 à 790MHz.

- Antenne dite active à gain (amplification) réglable

- Connecteur : Fiche IEC mâle.

- Impédance : 75 Ohms.

- Alimentation : 5VDC/100mA par le récepteur TNT/TV ou via le bloc secteur fourni 230 \~ 240VAC/6VDC 100mA.

- Dimensions : 65 (Profondeur avec pied) x 256 (Largeur) x146 (Hauteur) mm.

- Poids net : 0,3 Kg.

- Garantie 2 ans Pièces et Main d'œuvre.

* L'antenne AN-Curve est une antenne d'intérieure, permettant de recevoir le signal TNT dans un rayon de 20 à 30km autour d'un émetteur TNT. L'orientation de votre logement, la nature des murs, la présence de fenêtre sont des critères qui peuvent améliorer ou dégrader la qualité de réception de l'antenne.

VII. SAV et Fabriquant:

CGV - Compagnie Générale de Vidéotechnique

18 Rue Théodore Monod - ZA la Vigie BP10095 - 67541 OSTWALD Cedex France

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés, dans ce cas, vous pouvez nous contacter, nos spécialistes peuvent vous conseiller.

0 892 020 009

Service 0,40 € / min + prix appel

Service Hotline :

Internet : www.cgv.fr

Forum CGV : www.cgvforum.fr

Email : [e-mail]

Fax : [phone]

La durée de garantie de votre AN-Curve, se conforme aux dispositions légales à la date de l'achat. Les pièces détachées pour cet appareil sont au moins disponibles pendant toutes la durée de la garantie.

VIII. Environnement et sécurité

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ce dernier es conforme à la Directive européenne 2012/19/UE. Cela signifie que ni le produit, ni ses accessoires électroniques usagés ne peuvent être jetés avec les autres déchets ménagers. Veuillez séparer vos produits et accessoires usagés des autres déchets. La mise au rebut citoyenne de votre ancien produit permet de protéger l'environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter les autorités locales pour connaître les procédures et les points de collectes de ces produits en vue de leur recyclage.

Plus d'informations sur http://www.ademe.fr/particuliers-eco-citoyens/dechets/bien-jeter/faire-dechets

MARQUAGE POUR L'EUROPE

Le marquage CE qui est attaché à ce produit signifie sa conformité à la Directive Européenne de sécurité RED 2014/53/UE.

La déclaration de conformité UE complète est disponible sur : www.cgvforum.fr
