AN-Loop - Antenne TV CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée et optimisée
Marque	CGV
Modèle	AN-Loop
Bandes de fréquences	VHF 174-230 MHz (DAB+) / UHF 470-694 MHz (TNT)
Amplificateur	Intégré avec filtre antiparasites LTE 3G, 4G, 5G (700/800 MHz)
Alimentation	5 VDC / 100 mA via adaptateur TNT ou TV (si fonction +5V Antenne) ou bloc secteur fourni (100-240 VAC / 5 VDC, 550 mA)
Connecteur	IEC mâle, câble antenne de 1,69 m
Impédance	75 Ohms
Dimensions (L x H x P)	21 x 24 x 15,8 cm
Poids net (sans bloc secteur)	393 g
Poids total (avec bloc secteur)	442 g
Antennes télescopiques (étirées)	52 cm
Antennes télescopiques (non étirées)	16,7 cm
Portée approximative	15 à 25 km autour d'un émetteur TNT (en intérieur)
Consommation secteur	0,6 W max (5,26 kWh/an)
Bloc secteur modèle	A318-050055W-EU1
Entrée bloc secteur	100-240 V~, 50-60 Hz, 0,15 A max
Sortie bloc secteur	5,0 VDC / 0,55 A / 2,75 W
Entretien et nettoyage	Débrancher l'antenne avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants. Éviter l'humidité et les températures extrêmes.
Sécurité	Utiliser uniquement le bloc secteur fourni. Ne pas ouvrir l'appareil. Ne pas exposer à l'eau ou à l'humidité. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Pièces détachées disponibles pendant la durée légale de garantie. Pour toute intervention, contacter le service après-vente CGV.
Informations générales	Conforme à la directive RED 2014/53/UE. Marquage CE. Recyclage selon DEEE. Fabricant : CGV - Compagnie Générale de Vidéotechnique, 18 Rue Théodore Monod - ZA la Vigie BP10095 - 67541 OSTWALD Cedex France. Hotline : [phone]. Email : [e-mail]

FOIRE AUX QUESTIONS - AN-Loop CGV

Comment alimenter l'antenne AN-Loop ?

L'antenne peut être alimentée de deux façons : soit via le téléviseur ou l'adaptateur TNT si ceux-ci disposent d'une sortie +5V Antenne (dans ce cas, activer cette fonction dans les paramètres), soit en utilisant le bloc secteur fourni (modèle A318-050055W-EU1). Le bloc secteur se branche sur le port DC5V de l'antenne.

Quelle est la portée de l'antenne AN-Loop ?

L'antenne est conçue pour une utilisation en intérieur et permet de recevoir le signal TNT HD dans un rayon de 15 à 25 km autour d'un émetteur. La réception peut varier selon l'orientation du logement, la nature des murs et la présence de fenêtres.

Comment optimiser la réception TNT avec l'antenne AN-Loop ?

Pour la réception TNT uniquement, il est recommandé de raccourcir les antennes télescopiques à leur longueur minimale et de les positionner comme indiqué dans le schéma de la notice. Si la réception est insuffisante, vous pouvez essayer de les rallonger et de les orienter différemment.

Que faire si je ne capte aucune chaîne ?

Vérifiez d'abord que l'antenne est correctement alimentée (le voyant du bloc secteur doit être allumé). Assurez-vous que le câble est bien connecté à l'entrée antenne de votre téléviseur ou adaptateur TNT. Essayez de déplacer l'antenne près d'une fenêtre ou en hauteur. Si le problème persiste, effectuez une recherche des chaînes depuis le menu de votre téléviseur.

L'antenne AN-Loop est-elle compatible avec la TNT HD ?

Oui, l'antenne est spécialement conçue pour la TNT HD. Elle couvre les bandes UHF (470-694 MHz) utilisées pour la TNT et VHF (174-230 MHz) pour la radio DAB+.

Puis-je utiliser l'antenne AN-Loop sans les antennes télescopiques ?

Oui, pour la réception TNT, les antennes télescopiques ne sont pas nécessaires et doivent même être raccourcies au maximum. Cependant, elles peuvent être utiles pour améliorer la réception dans certaines conditions.

Comment nettoyer l'antenne AN-Loop ?

Débranchez toujours l'antenne avant de la nettoyer. Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou d'eau. Évitez de toucher les connecteurs et les parties électroniques.

Le filtre LTE 3G/4G/5G est-il intégré ?

Oui, l'antenne AN-Loop dispose d'un amplificateur RF avec filtre antiparasites intégré pour les fréquences LTE 3G, 4G et 5G (700/800 MHz), ce qui réduit les interférences et améliore la qualité de réception.

Quels sont les numéros de service après-vente CGV ?

Le service Hotline CGV est joignable au 0 892 020 009 (service payant). Vous pouvez également envoyer un email à [e-mail] ou consulter le site www.cgv.fr. Pour les déclarations de conformité, rendez-vous sur www.cgvforum.fr.

L'antenne AN-Loop peut-elle être utilisée avec un adaptateur TNT qui ne fournit pas de tension d'alimentation ?

Oui, dans ce cas, utilisez le bloc secteur fourni en le branchant sur le port DC5V de l'antenne. Le bloc secteur convertit le 100-240 V~ en 5 VDC / 550 mA. Assurez-vous que l'adaptateur TNT ou la TV ne fournit pas de tension pour éviter les conflits.

MODE D'EMPLOI AN-Loop CGV

NOTICE D'UTILISATION : CGV AN-LOOP

Antenne Numérique d'Intérieur Amplifiée et Optimisée

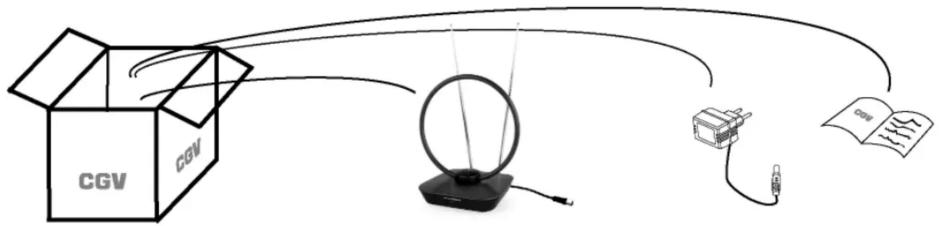

I. CONTENU

III. PLACEMENT DE L'ANTENNE

IV. Améliorer la réception TNT

Lorsque l'antenne AN-LOOP est utilisée pour recevoir la TNT uniquement, les deux antennes télescopiques ne sont pas utiles.

Aussi, veuillez les raccourcir à leur longueur minimum et les positionner comme montré dans l'image ci-contre, ceci afin d'optimiser la qualité de réception TNT.

Si toutefois la réception TNT s'avère impossible à obtenir, vous pouvez tout de même essayer de les rallonger, plus ou moins, et de les positionner différemment.

NOTE : L'antenne AN-LOOP est une antenne d'intérieur, permettant de recevoir le signal TNT HD en qualité numérique dans un rayon de 15 à 25km autour d'un émetteur. L'orientation de votre logement, la nature des murs et la présence de fenêtres sont des critères qui peuvent améliorer ou dégrader la qualité de réception de l'antenne.

V. CARACTÉRISTIQUES

• Amplificateur RF intégré avec filtre antiparasites LTE 3G, 4G et 5G (700/800MHz).
• Bandes de fréquences : VHF 174 à 230MHz (DAB+) / UHF 470 à 694MHz (TNT).
• Alimentation : 5VDC/100mA via l'adaptateur TNT ou la TV ou bien via le bloc secteur fourni 100\~240VAC / 5VDC, 550mA (2.75W).
• Longueur câble du bloc secteur : 181cm (hors tout)
• Consommation secteur en fonctionnement : 0,6W MAX (5,26kWh/an Max)
• Connecteur : IEC mâle (longueur câble antenne : 1,69m hors tout).
• Impédance : 75 Ohms.
• Poids net : 393g sans bloc secteur ; 442g avec bloc secteur.
• Dimensions : Larg.= 21cm / Haut.= 24cm / Prof.= 15,8cm
• Antennes télescopiques : Etirées : 52cm ; Non étirées : 16,7cm

VI. INFORMATIONS SUR LE BLOC SECTEUR

Nom et adresse du fabricant du bloc secteur	Xietian, Quanjiang Town, Suichuan, Jian City, Jiangxi, P.R.China, 343900 Jiangxi Jian Aohai Technology Co., Ltd.
Référence du modèle	A318-050055W-EU1
Tension d'entrée / fréquence	100-240V~ 50Hz-60Hz 0.15A Max
Tension continue de sortie	5,0 VDC
Courant nominal de sortie	0,55 A
Puissance nominale de sortie	2.75 W
Efficacité active moyenne	≥ 69%
Consommation d'énergie à vide	≤ 0,1W

VII. INFORMATIONS SUR LE FABRICANT

CGV - Compagnie Générale de Vidéotechnique

18 Rue Théodore Monod - ZA la Vigie BP10095 - 67541 OSTWALD Cedex France

Service Hotline:

0 892 020 009

Email : [e-mail]

Internet : www.cgv.fr

La durée de garantie de votre AN-LOOP, se conforme aux dispositions légales à la date de l'achat. Les pièces détachées pour cet appareil sont au moins disponibles pendant toute la durée de la garantie.

Déchets d'équipements électriques et électroniques : Ce symbole sur le produit, ses accessoires ou sa documentation indique que ce dernier est conforme à la Directive européenne 2012/19/UE. Cela signifie que ni le produit, ni ses accessoires électroniques usagés ne peuvent être jetés avec les autres déchets ménagers. Veuillez séparer vos produits et accessoires usagés des autres déchets. La mise au rebut citoyenne de votre ancien produit permet de protéger l'environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter les autorités locales pour connaître les procédures et les points de collectes de ces produits en vue de leur recyclage. Plus d'informations sur http://www.ademe.fr

MARQUAGE POUR L'EUROPE

Le marquage CE qui est attaché à ce produit signifie sa conformité à la Directive Européenne de sécurité RED 2014/53/UE. La déclaration de conformité UE complète est disponible sur : www.cgvforum.fr
