Marque	CGV
Modèle	AN-LOOK-2M
Type d'antenne	Antenne TV intérieure amplifiée
Standard	TNT HD (DVB-T/T2)
Fonctions principales	Réception TNT HD, amplification 20 dB, filtre 3G/LTE 5G 700 MHz
Dimensions (L x l x H)	23 x 186 x 186 mm
Poids net	250 g
Alimentation	5 VDC / 0,55 A via récepteur TNT/TV ou bloc secteur 100-240 VAC fourni
Consommation électrique	En fonctionnement : 2,75 W ; en veille : 0,04 W
Gain d'amplification	20 dB
Plage de fréquence	UHF 470 – 700 MHz
Impédance	75 Ohms
Connecteur	IEC mâle (câble 1,65 m)
Filtres intégrés	3G et LTE 5G 700 MHz
Portée maximale	25 km d'un émetteur TNT
Fréquence d'entrée	50 / 60 Hz
Service client	Hotline : [phone] (0,40 €/min + appel)
Garantie et pièces détachées	Garantie légale ; pièces détachées disponibles pendant la durée de la garantie
Recyclage	Conforme DEEE (directive 2012/19/UE) – ne pas jeter aux ordures ménagères
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Débrancher avant nettoyage. Ne pas utiliser de produits agressifs.
Sécurité	Usage intérieur uniquement. Ne pas exposer à l'humidité, à la pluie ou à des températures extrêmes.

FOIRE AUX QUESTIONS - AN-LOOK-2M CGV

Comment installer l'antenne AN-LOOK-2M ?

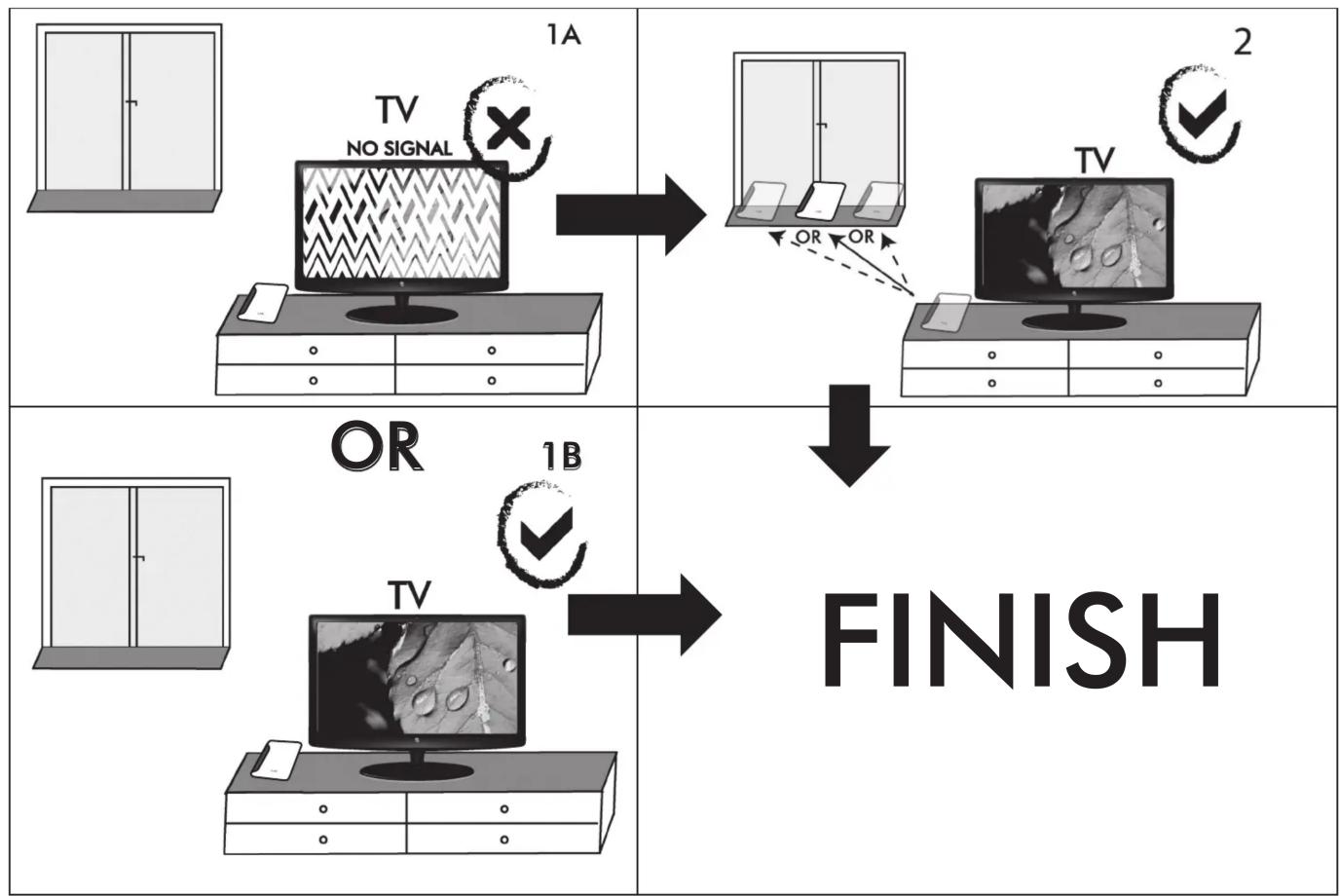

Branchez le connecteur IEC à votre téléviseur ou récepteur TNT. Si l'alimentation n'est pas fournie par le récepteur, utilisez le bloc secteur inclus. Placez l'antenne près d'une fenêtre et orientez-la pour capter au mieux le signal TNT.

Quelle est la portée de cette antenne ?

L'antenne AN-LOOK-2M peut capter les signaux TNT HD dans un rayon d'environ 25 km autour d'un émetteur, selon l'environnement (murs, fenêtres, orientation).

L'antenne fonctionne-t-elle avec tous les téléviseurs ?

Oui, elle est compatible avec tout téléviseur équipé d'un tuner DVB-T/T2 (TNT HD). Elle peut également être utilisée avec un récepteur TNT externe.

Comment alimenter l'antenne ?

L'antenne peut être alimentée directement par le câble coaxial si votre téléviseur ou récepteur fournit une tension 5V DC sur la prise antenne. Sinon, utilisez le bloc secteur 100-240VAC / 5VDC fourni.

Que faire si je ne capte aucune chaîne ?

Vérifiez que l'antenne est correctement branchée et que votre téléviseur est en mode TNT. Essayez de déplacer l'antenne près d'une fenêtre ou en hauteur. Assurez-vous que l'alimentation est active (le voyant du bloc secteur s'allume). Lancez une recherche automatique des chaînes.

L'antenne dispose-t-elle d'un filtre anti-parasites ?

Oui, elle intègre un filtre 3G et LTE 5G 700 MHz pour réduire les interférences des réseaux mobiles.

Quel type de câble est fourni ?

L'antenne est livrée avec un câble coaxial de 1,65 m terminé par un connecteur IEC mâle.

Que couvre la garantie ?

La garantie légale s'applique. Les pièces détachées sont disponibles pendant la durée de la garantie. Pour toute question, contactez le service hotline au 0 892 020 009 (service 0,40 €/min + prix appel).

Comment recycler l'antenne en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte agréé pour les déchets d'équipements électriques et électroniques (DEEE) conformément à la directive 2012/19/UE.

Puis-je utiliser l'antenne à l'extérieur ?

Non, l'AN-LOOK-2M est conçue pour une utilisation en intérieur uniquement. Elle n'est pas étanche et pourrait être endommagée par les intempéries.

MODE D'EMPLOI AN-LOOK-2M CGV

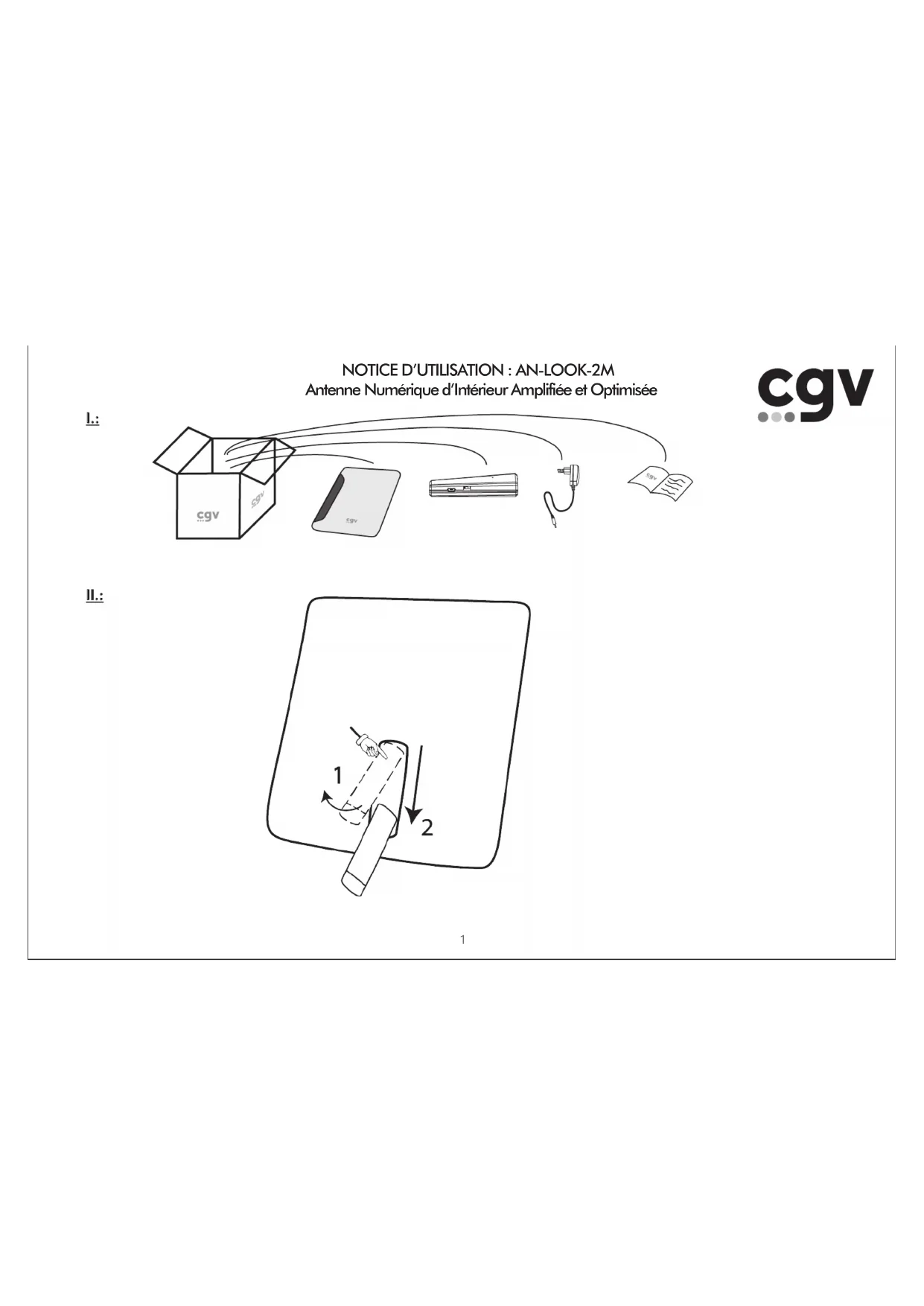

NOTICE D'UTILISATION : AN-LOOK-2M

Antenne Numérique d'Intérieur Amplifiée et Optimisée

1.:

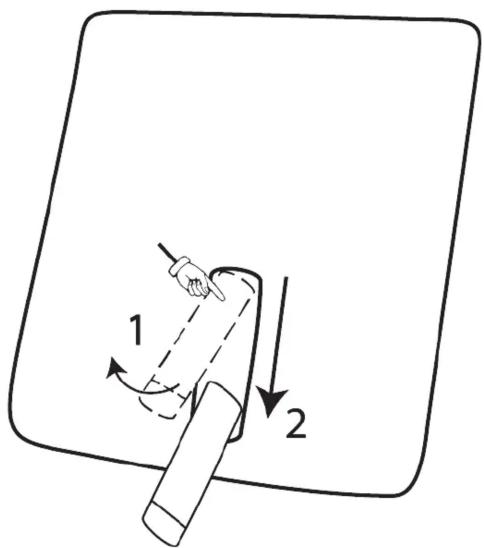

II.:

III.:

IV.:

V.:

- Filtre 3G et LTE 5G 700Mhz intégré.

- Connecteur : IEC mâle (longueur :1m65).

- Plage de fréquence : UHF 470 à 700MHz. - Impédance : 75 Ohms.

- Fréquence d'entrée : 50 / 60Hz.

- Poids net : 250g.

- Alimentation : 5VDC/0.55A via le récepteur TNT/TV.

- Dimensions : 23 x 186 x 186 mm.

ou via le bloc secteur fourni 100 \~240VAC/ 5VDC 0.55A.

- Puissance de sortie : 2.75 W

- Consommation électrique en veille : 0.04 W.

- Amplification externe : 20dB.

NOTE : L'antenne AN-LOOK-2M est une antenne d'intérieur, permettant de recevoir le signal TNT HD en qualité numérique dans un rayon de 25km autour d'un émetteur. L'orientation de votre logement, la nature des murs et la présence de fenêtres sont des critères qui peuvent améliorer ou dégrader la qualité de réception de l'antenne.

VI.:

CGV - Compagnie Générale de Vidéotechnique

18 Rue Théodore Monod - ZA la Vigie BP10095 - 67541 OSTWALD Cedex France

Service Hotline:

0 892 020 009

Service 0,40 € / min + prix appel

Email:

[e-mail]

Internet:

www.cgv.fr

Fax:

03 88 26 13 94

La durée de garantie de votre AN-LOOK-2M, se conforme aux dispositions légales à la date de l'achat. Les pièces détachées pour cet appareil sont au moins disponibles pendant toute la durée de la garantie

VII.

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ce dernier est conforme à la Directive européenne 2012/19/UE. Cela signifie que ni le produit, ni ses accessoires électroniques usagés ne peuvent être jetés avec les autres déchets ménagers. Veuillez séparer vos produits et accessoires usagés des autres déchets. La mise au rebut citoyenne de votre ancien produit permet de protéger l'environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter les autorités locales pour connaître les procédures et les points de collectes de ces produits en vue de leur recyclage.

Plus d'informations sur http://www.ademe.fr

CE

MARQUAGE POUR L'EUROPE

Le marquage CE qui est attaché à ce produit signifie sa conformité à la Directive Européenne de sécurité RED 2014/53/UE.

La déclaration de conformité UE complète est disponible sur : www.cgvforum.fr
