AN-Réglisse LTE - Antenne TV CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée numérique
Marque	CGV
Modèle	AN-Réglisse LTE
Plage de fréquence	VHF 174-230 MHz, UHF 470-790 MHz
Amplification	Gain réglable (bouton potentiomètre)
Filtre LTE	Oui, réjection des signaux 4G/GSM
Connecteur	Fiche IEC femelle
Impédance	75 Ω
Câble coaxial fourni	Longueur ~1,8 m, fiches IEC mâles (une coudée, une droite)
Alimentation	5 VDC / 100 mA par récepteur TNT/TV (si sortie +5V) ou via bloc secteur 230-240 VAC / 6 VDC 100 mA fourni
Dimensions (L x H x P)	200 x 170 x 55 mm (avec support) / 200 x 170 x 30 mm (sans support)
Poids net	0,3 kg
Fixation	Sur meuble (pose libre) ou murale (2 vis inox fournies, écartement 106 mm, chevilles non fournies)
Réception	Programmes TV et radio numériques (TNT, DVB-T/T2)
Garantie	2 ans pièces et main-d'œuvre
Pièces détachées	Disponibles pendant la durée de la garantie
Entretien	Ne pas ouvrir l'antenne. Nettoyer avec un chiffon doux et sec.
Sécurité	Ne pas ouvrir (garantie annulée). Respecter la directive DEEE. Marquage CE (RED 2014/53/UE).
Contenu du pack	Antenne avec support/pied, bloc secteur 6 VDC, câble coaxial IEC, 2 vis inox, mode d'emploi

FOIRE AUX QUESTIONS - AN-Réglisse LTE CGV

Comment brancher l'antenne AN-Réglisse LTE ?

Deux branchements possibles : soit via le récepteur TNT/TV (si celui-ci fournit du +5V sur la prise antenne), soit via le bloc secteur fourni. Dans tous les cas, reliez la sortie de l'antenne à l'entrée ANT IN de votre récepteur ou TV avec le câble coaxial fourni. Si vous utilisez le bloc secteur, branchez-le sur l'antenne puis sur une prise de courant.

Comment alimenter l'antenne sans bloc secteur ?

Votre récepteur TNT ou TV doit disposer d'une sortie +5V antenne. Activez cette option dans le menu de votre appareil. L'antenne sera alors alimentée directement par le câble coaxial. Le bloc secteur n'est pas utilisé dans ce cas.

Comment positionner l'antenne pour capter toutes les chaînes ?

Deux méthodes : 1) Si vous avez déjà une antenne de toit, branchez temporairement votre récepteur à la place de celle-ci pour mémoriser les chaînes, puis replacez-le avec l'AN-Réglisse et orientez l'antenne dans la pièce. 2) Sinon, utilisez le site tnttest.org pour connaître l'émetteur le plus proche et ses canaux, puis en mode recherche manuelle orientez l'antenne lentement en surveillant la qualité du signal.

À quoi sert le bouton de réglage de gain ?

Il permet d'ajuster l'amplification de l'antenne. En général, réglez-le au maximum pour capter les signaux faibles. Si vous êtes très proche de l'émetteur, diminuez le gain pour éviter une saturation qui dégraderait la qualité.

Qu'est-ce que le filtre LTE et pourquoi est-il important ?

Le filtre LTE élimine les interférences causées par les signaux 4G/GSM (téléphonie mobile). Sans lui, ces signaux pourraient perturber la réception de vos chaînes TNT. L'AN-Réglisse LTE intègre ce filtre pour une réception stable.

L'antenne fonctionne-t-elle avec tous les récepteurs TNT ?

Oui, elle est compatible avec tous les récepteurs TNT (adaptateurs, TV avec tuner intégré) utilisant une connectique IEC standard (75 Ω). Elle reçoit les signaux VHF et UHF pour la TNT française.

Comment fixer l'antenne au mur ?

Percez deux trous distants de 106 mm, insérez des chevilles (non fournies), vissez les vis inox fournies en laissant un espace de 3 mm entre la tête et le mur, puis accrochez l'antenne par ses boutonnières. Avant de fixer définitivement, positionnez d'abord l'antenne pour trouver le meilleur emplacement.

Que faire si je ne capte aucune chaîne ?

Vérifiez l'alimentation (le voyant de l'antenne peut être absent, mais assurez-vous que le bloc secteur est branché ou que le +5V est activé). Assurez-vous que le câble est bien enfiché. Effectuez une recherche automatique des chaînes. Si rien ne vient, orientez l'antenne progressivement en mode recherche manuelle en surveillant le niveau de signal.

Puis-je ouvrir l'antenne pour la réparer ?

Non, l'antenne ne doit pas être ouverte. Toute tentative d'ouverture annule la garantie. En cas de problème, contactez le service après-vente CGV au 0 892 020 009 (0,40 €/min + prix appel) ou via www.cgv.fr.

Comment nettoyer et entretenir l'antenne ?

Débranchez l'antenne avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Ne nettoyez pas l'intérieur.

MODE D'EMPLOI AN-Réglisse LTE CGV

MODE D'EMPLOI: AN- RÉGLISSE LTE ANTENNE INTÉRIEURE AMPLIFIÉE NUMÉRIQUE

I. Le packaging comprend :

• Une antenne avec pied/support de fixation
• Un bloc secteur 230\~240VAC/6VDC 100mA
• Un câble d'antenne IEC mâle/mâle
• 2 vis (couleur inox)
• Un mode d'emploi

II. Description :

• Antenne extra plate amplifiée UHF/ VHF compatible avec la Réception numérique (TNT).
• Grâce au filtre LTE, votre réception des chaînes n'est pas perturbée par les signaux 4G.
• Permet la réception de programmes TV et Radio.

• 2 modes d'alimentation par :

• Bloc secteur (230\~240VAC/6VDC 100mA) fourni.

• Ou directement par la prise coaxiale 'entrée antenne' de votre terminal numérique terrestre si celui-ci dispose de l'alimentation +5V antenne (bloc secteur non utilisé dans ce cas).

- Elle peut être accrochée au mur ou posée sur un meuble grâce au support fourni.

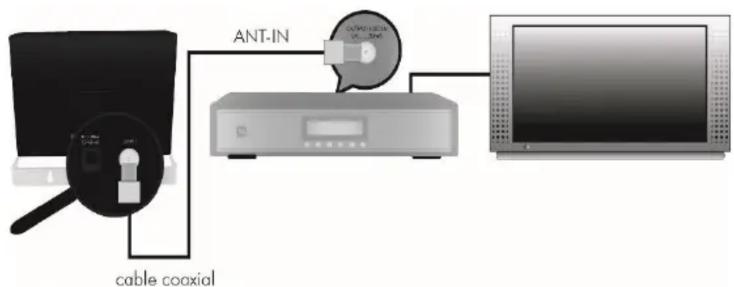

III. Branchements :

2 branchements possibles :

A. Via un récepteur TNT ou une TV ayant une sortie +5V antenne (sans utiliser le bloc secteur fourni)

1. Raccordez l'antenne à la prise « entrée antenne » (ou ANT IN) du récepteur TNT avec le câble coaxial fourni ou directement sur la prise d'antenne de votre TV si vous ne disposez pas de récepteur TNT.
2. Activez la sortie +5V antenne de votre récepteur TNT ou TV (rendez-vous dans le menu de votre récepteur TNT ou TV pour activer le +5V antenne).
3. Ajustez le bouton de réglage de gain au maximum. (voir chapitre VI « Bouton de réglage de gain »)
4. Effectuez une recherche automatique des chaînes via le menu du récepteur TNT ou de votre TV. Suivez les étapes du chapitre « IV. Positionnement » ci-dessous si la recherche automatique des chaînes ne trouve pas toutes les chaînes de la TNT.

B. Via un récepteur TNT ou une TV n'ayant pas de sortie +5V antenne (en utilisant le bloc secteur fourni)

1. Raccordez l'antenne à la prise « entrée antenne » (ou ANT IN) du récepteur TNT avec le câble coaxial fourni ou directement sur la prise d'antenne de votre TV si vous ne disposez pas de récepteur TNT.
2. Raccordez le bloc secteur (230\~240VAC/6VDC 100mA) fourni sur l'antenne puis sur une prise de courant.
3. Ajustez le bouton de réglage de gain au maximum. (voir chapitre VI « Bouton de réglage de gain »)
4. Effectuez une recherche automatique des chaînes via le menu du récepteur TNT ou de votre TV. Suivez les étapes du chapitre « IV. Positionnement » ci-dessous si la recherche automatique des chaînes ne trouve pas toutes les chaînes de la TNT.

IV. Positionnement :

Voici 2 différentes méthodes pour positionner, orienter votre antenne et ainsi capter les chaînes de la TNT :

A. 1ere méthode : vous avez déjà un récepteur TNT ou une TV branché sur une antenne de toit dans l'une des pièces de votre maison :

1. Branchez votre 2eme récepteur TNT, qui n'a aucune chaîne TNT mémorisée, à la place du 1^er récepteur TNT, qui est relié à l'antenne de toit, et effectuez une recherche des chaînes.
2. Une fois les chaînes trouvées sur le 2ème récepteur, débranchez-le et rebranchez-le dans la pièce où vous souhaitez le faire fonctionner avec l'antenne AN-RÉGLISSE LTE.
3. Allumez la TV ainsi que le récepteur TNT, vérifiez que l'antenne est correctement alimentée (voir les indications dans les chapitres précédent).
4. Orientez l'antenne dans la pièce jusqu'à ce que la chaîne TNT sélectionnée s'affiche correctement sur votre TV.

B. 2eme méthode : aucune des pièces de votre maison ne possède une arrivée d'antenne de toit :

1. Prenez connaissance de l'émetteur TNT le plus proche de votre habitation grâce au site www.tnttest.org.
2. Saisissez votre adresse sur le site, à côté du logo TNTtest, et cliquez sur « Recherche TntTest » puis patientez.
3. Lorsque la petite fenêtre s'ouvre, cliquez sur « [+] Tous les détails sur cette analyse, les antennistes à proximité: ici » pour prendre connaissance de la liste des canaux utilisés sur l'émetteur le plus proche de votre habitation et patientez.
4. Dans la section « TNT TERRESTRE FRANCE », observez le premier émetteur de la liste. Il s'agit de l'émetteur le plus proche de votre habitation, exemple pour Strasbourg :

5. R1 48H 305° 18.9km 69.3dBuV/m | France 2, France 3, France 4, France O, France Info, chaîne(s) locale(s))
   R2 40H 305° 18.9km 65.1dBuV/m | C8, BMF TV, CNews, CStar, Gulli
   R3 43H 305° 18.9km 64.8dBuV/m | Canal+, LCI, Paris Première, Canal+ Sport, Canal+ Cinéma
   R4 22H 305° 18.9km 63.6dBuV /m | France 5, M6, Arte, W9, 6ter
   R6 25H 305° 18.9km 66.3dBuV/m | TF1, TMC, TFX, NRJ12, LCP
   R7 51H 305° 18.9km 64.0dBuV/m | TF1 Séries Films, L'Equipe 21, Numéro 23, RMC Découverte, Chérie 25

6. Allumez la TV ainsi que le récepteur TNT, vérifiez que l'antenne est correctement alimentée (voir les indications dans les chapitres précédent).

7. Rendez-vous dans le menu de recherche des chaînes de votre récepteur TNT ou votre TV (si vous n'avez pas de récepteur TNT), rubrique « recherche manuelle ».
8. Entrez l'un des canaux utilisés par l'émetteur TNT le plus proche de votre habitation (les canaux sont les 2 chiffres qui suivent R1, R2, R3, etc.) dans la recherche manuelle de votre TV ou adaptateur TNT puis observez les indications de niveau de signal et de qualité affichées dans le menu de recherche manuelle.
9. Orientez l'antenne dans la pièce, très lentement, et observez l'indication de qualité. Cherchez le positionnement qui vous donnera le meilleur niveau de qualité et effectuez une recherche manuelle sur le canal sélectionné. Si le niveau de qualité est suffisamment élevé, vous trouverez les chaînes TNT du canal sélectionné.
10. Essayez ensuite de lancer une recherche automatique pour trouver la totalité des chaînes TNT ou recommencez les étapes de 1 à 5 avec un autre canal utilisé dans votre région.

V. Fixation :

L'antenne peut-être posée sur un meuble ou fixée sur un mur. Effectuez alors les étapes suivantes si vous souhaitez l'accrocher sur un mur :

ATTENTION, effectuez le chapitre « V. Positionnement » avant de fixer l'antenne sur votre mur afin d'être sur que l'emplacement choisi permette de réceptionner toutes les chaînes de la TNT.

- Percez deux trous dans le mur en respectant un écart de 106mm entre les deux trous, puis insérez deux chevilles (non fournies).

-Vissez les deux vis de couleur inox en prenant soin de ne pas visser les vis au maximum, il doit y avoir un espace de 3mm entre la tête de la vis et le mur.

- Accrochez le support/pied en passant les 2 vis dans les boutonnières.

VI. Bouton de réglage de gain:

Ce bouton permet de faire varier le gain de votre antenne. Ajustez-le pour améliorer la qualité de réception. Attention, il est préférable de diminuer le gain lorsque vous êtes proche de l'émetteur car un gain fort avec un signal TNT puissant peut tout simplement détériorer la qualité du signal.

VII. Caractéristiques techniques:

• Utilise un filtre à réjecteur de bande pour réduire les interférences causées par les GSM
• Très faible facteur de bruit
• Plage de fréquence : VHF 174 à 230MHz et UHF 470 à 790MHz
• Antenne dite active à gain (amplification) réglable
• Connecteur : Fiche IEC femelle
• Impédance : 75 Ω
• Câble coaxial fourni : livré avec une fiche IEC mâle (coudé) et l'autre fiche IEC mâle (droite). Longueur \~1,8m
• Alimentation : 5VDC/100mA par le récepteur TNT/TV ou via le bloc secteur fourni 230\~240VAC/6VDC 100mA
• Dimensions : 55/30 (Profondeur avec/sans support) x 200 (Largeur) x170 (Hauteur) mm
• Poids net : 0,3 Kg.
• Garantie 2 ans Pièces et Main d'œuvre.

VIII. SAV et Fabriquant:

CGV - Compagnie Générale de Vidéotechnique

Rue Théodore Monod

ZA la Vigie BP 10095

67541 OSTWALD Cedex

France

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés, dans ce cas, vous pouvez nous contacter, nos spécialistes peuvent vous conseiller.

0 892 020 009 Service 0,40 € / min + prix appel

Service Hotline :

Internet : www.cgv.fr

Forum CGV: www.cgvforum.fr

Email : [e-mail]

Fax : [phone]

La durée de garantie de votre AN-Réglisse, offerte par la société CGV, se conforme aux dispositions légales à la date de l'achat.

ATTENTION, vous ne devez pas ouvrir l'antenne. Toute tentative d'ouverture ou de présence de dégradation annulera automatiquement la garantie.

Les pièces détachées pour cet appareil sont au moins disponibles pendant toute la durée de la garantie.

IX. Environnement et sécurité

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ce dernier est conforme à la Directive européenne 2012/19/UE. Cela signifie que ni le produit, ni se accessoires électroniques usagés ne peuvent être jetés avec les autres déchets ménager: Veuillez séparer vos produits et accessoires usagés des autres déchets. La mise au rebu citoyenne de votre ancien produit permet de protéger l'environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter les autorités locales pour connaître les procédures et les points de collectes de ces produits en vue de leur recyclage.

Plus d'informations sur http://www.ademe.fr/particuliers-eco-citoyens/dechets/bien-jeter/faire-dechets

MARQUAGE POUR L'EUROPE

Le marquage CE qui est attaché à ce produit signifie sa conformité à la Directive Européenne de sécurité RED 2014/53/UE.

La déclaration de conformité UE complète est disponible sur : www.cgvforum.fr
