POOL-PAC R - Pompe à chaleur DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur pour piscine
Marque	DEVILLE
Modèles	POOL-PAC R 8, 12, 18
Puissance de chauffage (selon modèle)	8,1 kW (R8) / 12,2 kW (R12) / 18,6 kW (R18)
Puissance absorbée (selon modèle)	1,7 kW (R8) / 2,5 kW (R12) / 3,8 kW (R18)
COP (selon modèle)	4,7 (R8) / 4,8 (R12) / 4,7 (R18)
Tension d'alimentation	230 V / monophasé (R8 et R12) ; 400 V / triphasé (R18)
Dimensions (L x P x H)	1140 x 450 x 690 mm (R8 et R12) ; 1140 x 450 x 1187 mm (R18)
Poids (selon modèle)	73 kg (R8) / 93 kg (R12) / 145 kg (R18)
Débit d'eau	5 m³/h pour tous les modèles
Débit d'air	3000 m³/h (R8) ; 2 x 2500 m³/h (R12 et R18)
Niveau sonore à 10 m	37,5 dBA (R8) / 36,6 dBA (R12) / 47,2 dBA (R18)
Plage d'utilisation	-7 °C à 25 °C
Volume de piscine maximal (selon modèle)	50 m³ (R8) / 75 m³ (R12) / 120 m³ (R18)
Réfrigérant	R 407C
Compresseur	Copeland Scroll
Échangeur condenseur	Titane, garanti 10 ans
Batterie à ailettes	Haute performance, brevetée
Enveloppe extérieure	Peinture laquée époxy, protection tout temps
Installation	Extérieure, à plus de 2 m du bassin, raccordement après filtre avec by-pass (norme NF C 15 100)
Régulation	Électronique, sonde de température, vanne 4 voies (dégivrage par gaz chaud)
Équipement de série	Déshydrateur thermostatique Danfoss, pré-équipement hydraulique et électrique
Options	Bache de protection hiver, modules BACPAC1 et BACPAC2
Entretien recommandé	Contrôle de l'eau (chlore < 2,5 ppm, pH 6,9-8) ; nettoyage de la batterie à ailettes
Sécurité	Respect de la norme NF C 15 100, mise à la terre obligatoire, distance minimale du bassin

FOIRE AUX QUESTIONS - POOL-PAC R DEVILLE

Quelle est la température minimale de fonctionnement de la pompe à chaleur DEVILLE POOL-PAC R ?

La pompe à chaleur fonctionne jusqu'à -7°C.

Quel type de réfrigérant utilise la POOL-PAC R ?

Le réfrigérant utilisé est le R 407C.

Comment installer la pompe à chaleur DEVILLE POOL-PAC R ?

L'installation doit être extérieure, à plus de 2 m du bassin (norme NF C 15 100), et le raccordement se fait sur le circuit de filtration avec un by-pass après le filtre.

Quelle est la garantie sur l'échangeur condenseur ?

L'échangeur condenseur en titane bénéficie d'une garantie de 10 ans.

Comment entretenir la pompe à chaleur ?

Il est recommandé de contrôler régulièrement la qualité de l'eau (chlore < 2,5 ppm, pH entre 6,9 et 8) et de nettoyer la batterie à ailettes pour maintenir les performances.

Puis-je utiliser la pompe à chaleur avec une piscine hors-sol ?

Oui, sous réserve de respecter les débits d'eau (5 m³/h) et les volumes maximaux indiqués selon le modèle.

Quel est le niveau sonore de la pompe à chaleur ?

Le niveau sonore à 10 mètres varie selon le modèle : 37,5 dBA (R8), 36,6 dBA (R12) et 47,2 dBA (R18).

Dois-je prévoir une protection électrique spécifique ?

Oui, l'installation doit respecter la norme NF C 15 100, incluant une mise à la terre et une distance minimale du bassin.

Quelles options sont disponibles pour la POOL-PAC R ?

Les options incluent une bache de protection hiver et les modules BACPAC1 et BACPAC2.

Quel modèle de pompe à chaleur correspond à ma piscine ?

Pour une piscine de 50 m³, choisissez le modèle R8 ; pour 75 m³, le R12 ; pour 120 m³, le R18. Ces volumes sont donnés pour une profondeur moyenne de 1,50 m et une couverture isotherme.

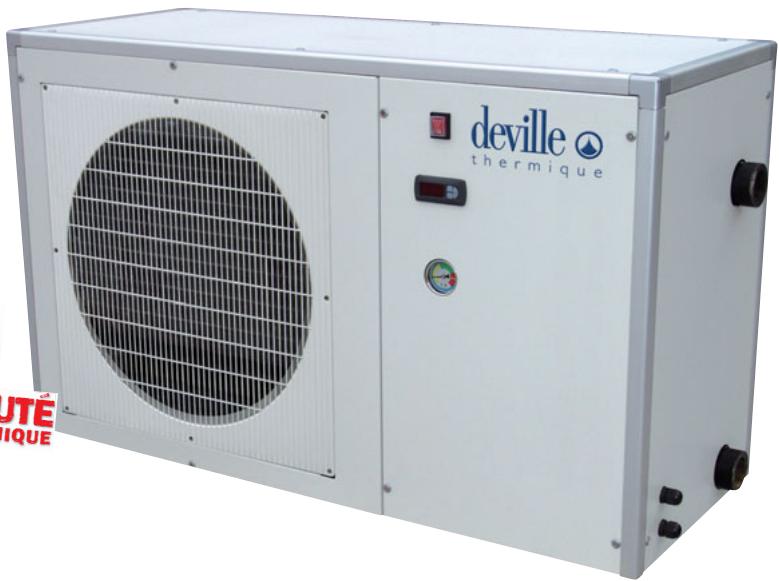

MODE D'EMPLOI POOL-PAC R DEVILLE

Fonctionne jusqu'à -7°C

Échangeur condenseur titan

Installation facile

NOUVEAUTE

DEVILLE THERMIQUE

Fabrication

• Compresseur Copeland Scroll
• Echangeur condenseur titane garanti 10 ans
• Réfrigérant R 407C
• Batterie à ailettes brevetée hautes performances
• Jaquette en peinture laquée époxy protection tout temps

Installation

• Extérieure à plus de 2 m à 3,5 m du bassin (Loi NF C 15 100)
• Raccordement sur circuit de filtration avec un by-pass après le filtre
• Les standards de qualité d'eau recommandés doivent absolument respecter les normes suivantes :
• Concentration de chlorine inférieure à 2,5 ppm
• Niveau de pH compris entre 6,9 et 8

Equipement de SERIE

• Déshydrateur thermostatique à égalisation de pression constante (Danfoss)
• Pré-équipement: connexions hydrauliques
• Pré-équipement: connexions électriques
• Régulation électronique
• Sonde de température Vanne 4 voies (dégivrage par gaz chaud)

OPTIONS:

Bache de protection hiver pour modèles 8 et 12

Bache de protection hiver pour modèle 18

BACPAC1

BACPAC2

250,00

300,00

POOL-PAC R 8 & 12

POOL-PAC R 18

POOL-PACR 8 12 18

Puisance de Chauffage	kW	8,1	12,2	18,6
Puisance absorbée		1,7	2,5	3,8
Plage d'utilisation (mini/maxi)	°C	- 7 / 25	- 7 / 25	- 7 / 25
Débit d'eau	m3/h	5	5	5
Débit d'air	m3/h	3000	2 x 2 500	2 x 2 500
Niveau sonore (à 10m)	dBA	37,5	36,6	47,2
COP*		4,7	4,8	4,7
Alimentation 50 Hz	V	230 V / mono	230 V / mono	400 V / tri
Poids	kg	73	93	145
Volume standard** maxi piscine	m3	50	75	120
L x P x H	mm	1140 x 450 x 690	1140 x 450 x 690	1140 x 450 x 1187
Prix (€ H.T.)		4 750,00	6 090,00	8 760,00
Code		POOLPACR08	POOLPACR12	POOLPACR18

• Coefficient de performance (air ambient 15°C, eau 28°C) ** Profondeur moyenne 1,50m. Piscine avec couverture isotherme, utilisation du 15 mai au 15 septembre
