| Type de produit | Pompe à chaleur air/eau |
| Marque | DEVILLE |
| Modèle | HERA-HE (13/16 kW) |
| Dimensions (L x P x H) | 1190 x 340 x 1235 mm |
| Poids | 130 kg (HE13) / 135 kg (HE16) |
| Alimentation électrique | Monophasé 230V/1/50Hz ou triphasé 400/3N/50Hz |
| Puissance calorifique (régime 40/45°C, air 7°C) | 12.6 kW (HE13) / 15.8 kW (HE16) |
| COP (régime 40/45°C, air 7°C) | 3.11 (HE13) / 3.08 (HE16) |
| Température de sortie d'eau max. | 60°C |
| Plage de température extérieure | -15°C à +... (limite -15°C) |
| Réfrigérant | R407C |
| Compresseur | Scroll haute pression |
| Échangeur | Plaques inox AISI 316 avec isolation thermique |
| Moto-ventilateur | Hélicoïdal |
| Fonctions principales | Haute température, haute efficacité, production d'ECS possible (option) |
| Niveau sonore | Puissance acoustique 67-73 dBA ; pression acoustique 39-45 dBA (à 10 m) |
| Débit d'eau nominal | 2.16 m³/h (HE13) / 2.77 m³/h (HE16) |
| Hauteur manométrique disponible | 65 kPa |
| Volume vase d'expansion | 2 litres |
| Raccordement d'eau | 1" mâle |
| Entretien et nettoyage | Nettoyage régulier des filtres et vérification annuelle par un professionnel |
| Sécurité | Dispositifs de protection intégrés (surchauffe, etc.) |
| Pièces détachées | Disponibles auprès du fabricant |
| Informations générales | Mise en service obligatoire par une station technique agréée |
FOIRE AUX QUESTIONS - HERA-HE DEVILLE
Quelle est la différence entre les modèles HERA-HE et HERA-THE ?
Le HERA-HE utilise un compresseur Scroll haute pression et offre une sortie d'eau maxi de 60°C. Le HERA-THE utilise un compresseur Scroll à ré-injection intermédiaire et permet une sortie d'eau maxi de 65°C (jusqu'à -10°C extérieur).
Quelle est la température de sortie d'eau maximale pour le HERA-HE ?
La température de sortie d'eau maximale est de 60°C en mode chaud.
Puis-je produire de l'eau chaude sanitaire (ECS) avec cette pompe à chaleur ?
Oui, la production d'ECS est possible en option avec le kit spécifique (ballon avec échangeur, résistance 3 kW, coffret de régulation, électrovanne 3 voies, groupe de sécurité).
Quel type de réfrigérant est utilisé ?
Le réfrigérant utilisé est le R407C.
Quelles sont les dimensions et le poids du HERA-HE ?
Les dimensions sont de 1190 x 340 x 1235 mm (L x P x H). Le poids est de 130 kg pour le modèle 13 kW et 135 kg pour le modèle 16 kW.
Quelle alimentation électrique est nécessaire ?
L'alimentation peut être monophasée 230V/1/50Hz ou triphasée 400/3N/50Hz selon le modèle. Vérifiez le code produit.
Quel est le niveau sonore de l'appareil ?
La puissance acoustique est de 67 à 73 dBA selon la puissance. La pression acoustique à 10 m est de 39 à 45 dBA.
La mise en service est-elle obligatoire ?
Oui, la mise en service est obligatoire et doit être assurée par une station technique agréée. Un supplément peut s'appliquer au-delà de 30 km.
Quelles options de ballon tampon sont disponibles ?
Deux ballons tampon isolés sont proposés : 50 litres (8 piquages) et 100 litres (8 piquages), avec les codes BM05 et BM10.
Comment entretenir la pompe à chaleur ?
Un entretien régulier est conseillé : nettoyez les filtres et faites vérifier l'installation annuellement par un professionnel pour garantir performances et longévité.
Questions des utilisateurs sur HERA-HE DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice HERA-HE - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HERA-HE de la marque DEVILLE.

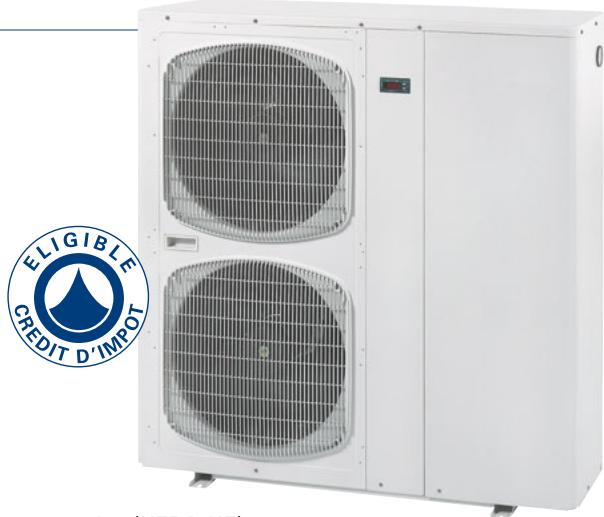

MODE D'EMPLOI HERA-HE DEVILLE
Haute température Haute efficacité Possibilité de production d'ECS
13 Et 16 kw
Sortie d'eau maximale: 60°C
14 Et 19 kw
Sortie d'eau maxi: 65°C
(jusqu'à - 10°C température extérieure)
Fabrication
- Compresseur Scroll haute pression (HERA-HE)
- Compresseur Scroll à ré-injection intermédiaire (HERA-THE)
- Echangeur à ailettes haute performance
- Moto-ventilateur hélicoidal
- Echangeur à plaques inox AISI 316 avec isolation thermique
Equipement de SERIE
(voir page 84)
Solution chauffage AVEC1 ZONE radiates
(avec ou sans ECS)
(avec ou sans ECS)
(avec ou sans ECS)
HERA-HE
HERA-HE OU THE
HERA-HE OU THE
Déterminez les équipements nécessaires à la réalisation de votre projet PAC en 5 étapes
| 1 | Votre projet | NEUF: 1 zone radiateursCodeEXISTANT: Remplacement de chaudière 1 zone radiateurs | Prix (€ H.T.) | EXISTANT: Relève de chaudièreCode | Prix (€ H.T.) |
| 2 | Pompes à chaleurcompatiblees | HERA-HE 13/16HERA-THE 14/19 | HERA-HE 13/16 | ||
| 3 | Equipements obligatoirescommuns | Kit tracage de cuveMises en service (voir page suivante) | 70200055 | 66,00 | Kit tracage de cuveMises en service (voir page suivante) |
| 4 | Equipements obligatoires spécifiques | Module chauffageMC83 x 2,5 kW (mono ou triphasé)MCE89ZABMC103 X 3,3 kW (triphase)MCE107ZAAMC123 x 4 kW (triphase) | MCE89ZABMCE107ZAAMCE127Z | 1 753,001 969,002 799,00 | Kit régulation(coffret électric de régulation,jeu de sondes, boîtier de commande)Application 1 zone radiateurs / Sans EcsAction TOR sur chaudière et/ou vanne 3 voiesApplication 1 zone radiateursou 1 zone plancher / Avec EcsAction sur vanne de mélange proportionnelleApplication 1 zone radiateur+ 1 zone plancher ou 2 zones plancher |
| Ballon tamponBallon isolé 50 litres 8 piquagesBallon isolé 100 litres 8 piquages | BM05BM10 | 459,00545,00 | Ballon tamponBallon isolé 50 litres 8 piquagesBallon isolé 100 litres 8 piquagesBM10 | ||
| 5 | Optionsrecommendées | Raccordement d'eauJeu de 2 Flexibles longueur 1m Ø 1" | 70600055 | 131,00 | Raccordement d'eauJeu de 2 Flexibles longueur 1m Ø 1" |
| Kit spécifique production d'ECS(ballon avec echangeur, résistance 3kW, coffret de régulation,électrovanne 3 voies, groupe de sécurité)Ballon 300 litresBallon 500 litres | KPECS300KPECS500 | 2 715,003 812,00 | |||
| Kit raccordement appoint électric pour montage au dos de la PACPour HERA-HE 13/16 et HERA-THE 19** | 70600130 | 129,50 |
- Redimensionnement de l'installation (radiateurs en particulier) éventuel suivant température de départ de la chaudière remplaçante. ** montage au dos de la PAC impossible pour Hera-THE 14.
Hera-The 14 kW et 19 kW
| Modèle | HERA-HE 13 | HERA-HE 16 | HERA-THE 14 | HERA-THE 19 | |
| Code | Monophasé 230/1/50 | HERA14THE | |||
| Triphasé 400/3N/50 | HERA13HE | HERA16HE | HERA19THE | ||
| Prix (€ H.T.) | 8 290,00 | 9 815,00 | 11 859,00 | 13 060,00 | |
| Régime d'eau 40/45°C et température d'entrée d'air 7°C (DB) / 6°C (WB) | |||||
| Puisance calorifique (kW) | 12,6 | 15,8 | 13,9 | 19,5 | |
| Puisance absorbée (kW) | 4,05 | 5,13 | 4,43 | 6 | |
| COP | 3,11 | 3,08 | 3,14 | 3,25 | |
| Régime d'eau 30/35°C et température d'entrée d'air 7°C (DB) / 6°C (WB) | |||||
| COP | 3,9 | 3,9 | 3,8 | 3,85 | |
| Débit d'eau (m3/h) | 2,16 | 2,77 | 2,41 | 3,38 | |
| Hauteur manometrique disponible (kPa) | 65 | 65 | 68 | 77 | |
| Type de réfrigérant | R 407 C | R 407 C | R 407 C | R 407 C | |
| Nombre de circuit frigorifique | 1 | 1 | 1 | 1 | |
| Nombre de compresseur | 1 | 1 | 1 | 1 | |
| Volume du vase d'expansion (l) | 2 | 2 | 2 | 2 | |
| Ø raccordement d'eau - môle | 1" | 1" | 1" | 1" | |
| Puisance acoustique (dBA) | 67 | 73 | 67 | 73 | |
| Pression acoustique* (dBA) | 39 | 45 | 39 | 45 | |
| L x P x H (mm) | 1 190 x 340 x 1 235 | 1 190 x 340 x 1 235 | 1 190 x 340 x 1 235 | 1 190 x 340 x 1 235 | |
| Poids (kg) | 130 | 135 | 120 | 140 | |
- Pression acoustique : ce niveau correspond à celui d'un appareil installé à l'extérieur (champ libre), sur un plan réfléchissant, la mesure étant réalisée à une distance de 10 m.
Modèles disponibles en stock
Mise en service obligatoire assurée par une station technique agréée (supplément à prévoir au-delà d'un rayon de 30 km autour de la station)
MISE EN SERVICE: Mise en service PAC
(prix nets H. T.) Mise en service module 2 zones
Mise en service appoint électrique
Mise en service kit ECS
Mise en service impossible*
MSPAC
MSM2Z
MSMCE
MSECS
MSIMP
350.00
45,00
55,00
55,00
125,00
- Facturée si la PAC n'est pas raccordée électriquement et hydrauliquement conformément à la notice d'installation.

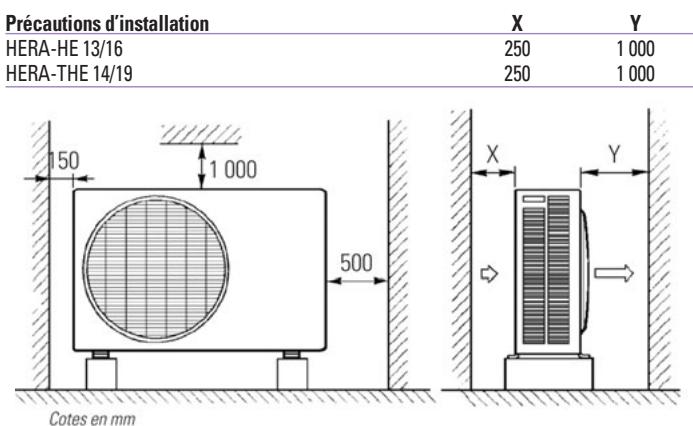

Limites de fonctionnement
Mode chaud HERA-HE 13/16
| T air extérieur | -15 °C |
| T sortie d'eau maximum | +60 °C |
| T sortie d'eau minimum | +16 °C |
Mode chaud HERA-THE 14/19
| T air extérieur | -15 °C |
| T sortie d'eau maximum | +65 °C |
| T sortie d'eau minimum | +16 °C |
ATTENTION:
Les prix des mises en service
s'entendant nets H.T.
Pot de dérivation pour circuit PAC 1"
| Prix (€ H.T.) | 199,50 |
| Code | 70600114 |
| Vanne de réglage de début 0 3/4" | |
| Prix (€ H.T.) | 134,00 |
| Code | 70600123 |
| Vanne de réglage de début 0 1"1/4 | |
| Prix (€ H.T.) | 353,00 |
| Code | 70600124 |
| Vanne appoint moteur 3 points | |
| Prix (€ H.T.) | 496,70 |
| Code | 70600116 |
| Kit bouteille de découvert | |
| Prix (€ H.T.) | 473,00 |
| Code | 70600122 |
