HERA-C - Pompe à chaleur DEVILLE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HERA-C DEVILLE au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Marque | DEVILLE |
| Modèle | HERA-C |
| Catégorie | Pompe à chaleur air/eau |
| Puissances disponibles | 7, 9, 12, 16 kW |
| Alimentation électrique | Monophasé 230V/1/50Hz ou Triphasé 400V/3N/50Hz selon modèle |
| Dimensions (L x P x H) | 1190 x 340 x 735 mm (modèles 07/09) ; 1190 x 340 x 1235 mm (modèles 12/16) |
| Poids | 98 kg (07/09) ; 128 kg (12) ; 133 kg (16) |
| Réfrigérant | R410A |
| Nombre de circuits frigorifiques | 1 |
| Nombre de compresseurs | 1 |
| Volume vase d'expansion | 2 litres |
| Raccordement d'eau | 3/4" (07/09) ou 1" (12/16) |
| Puissance acoustique | 65 à 68 dBA selon modèle |
| Pression acoustique à 10 m | 37 à 40 dBA selon modèle |
| Température de fonctionnement (chaud) | Air extérieur mini -15°C, sortie eau maxi +55°C |
| Température de fonctionnement (froid) | Air extérieur maxi +43°C, sortie eau maxi +20°C |
| Applications | Plancher chauffant/rafraîchissant, radiateurs basse température, relève de chaudière |
| Mise en service obligatoire | Par station technique agréée (supplément au-delà de 30 km) |
| Garantie | Consulter les conditions générales de vente |
FOIRE AUX QUESTIONS - HERA-C DEVILLE
Quelle est la puissance de la pompe à chaleur HERA-C ?
La gamme HERA-C propose quatre puissances : 7, 9, 12 et 16 kW. Le choix dépend de vos besoins en chauffage et rafraîchissement.
Quels sont les raccordements hydrauliques nécessaires ?
Les raccordements d'eau sont en 3/4" pour les modèles 07/09 et en 1" pour les modèles 12/16. Des flexibles de raccordement sont disponibles en option.
Dois-je prévoir un ballon tampon ?
Pour certaines applications comme la relève de chaudière, un ballon tampon est recommandé. Des ballons isolés de 50 ou 100 litres sont proposés en option.
Comment réguler la température ?
La régulation se fait via des modules spécifiques (MC8, MC10, MC12) ou des kits de régulation (K60D066Z, K60D067Z, K60D068Z) selon la configuration (1 zone, 2 zones mixtes, etc.).
Quelle est la consommation électrique ?
La puissance absorbée varie selon le modèle et les conditions de fonctionnement. Par exemple, en mode chaud (40/45°C, air 7°C), elle est de 2,56 kW pour le 07, 3,12 kW pour le 09, etc.
Est-elle bruyante ?
La puissance acoustique est comprise entre 65 et 68 dBA selon le modèle, et la pression acoustique à 10 m est de 37 à 40 dBA. Ces niveaux sont relativement bas pour une pompe à chaleur.
Puis-je l'utiliser pour le rafraîchissement ?
Oui, la HERA-C est réversible et peut produire du froid. Les performances frigorifiques sont indiquées pour un régime d'eau 12/7°C et air extérieur 35°C.
À quelle fréquence faut-il l'entretenir ?
Il est recommandé de faire effectuer un entretien annuel par un professionnel agréé. Vérifiez régulièrement les filtres et les pressions du circuit.
Quelle est la durée de vie ?
Une pompe à chaleur bien entretenue a une durée de vie de 15 à 20 ans. La HERA-C est fabriquée avec des composants de qualité pour assurer une longue longévité.
Où trouver les pièces détachées ?
Les pièces détachées sont disponibles auprès du réseau DEVILLE. Contactez un installateur agréé ou consultez le catalogue en ligne pour les références.
Questions des utilisateurs sur HERA-C DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice HERA-C - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HERA-C de la marque DEVILLE.
MODE D'EMPLOI HERA-C DEVILLE

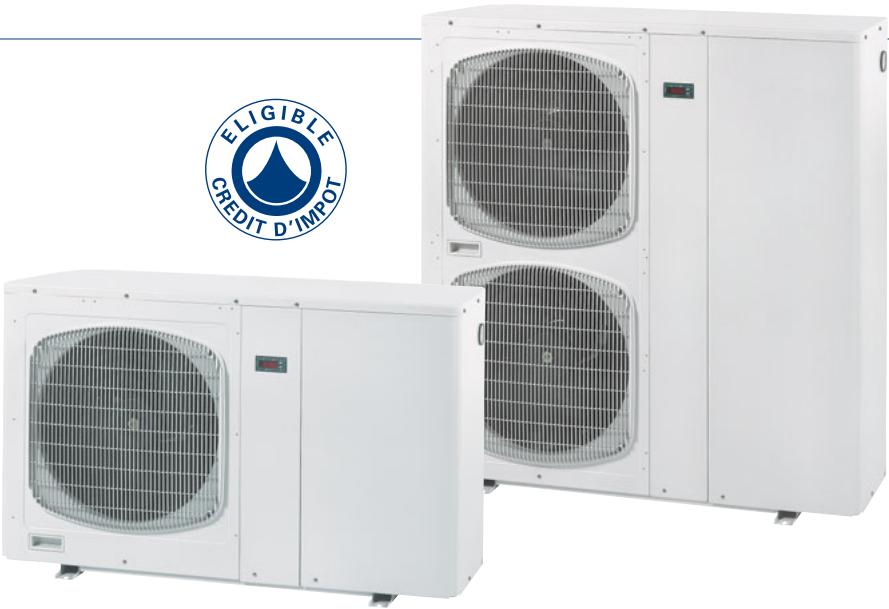

Appareils compacts et ultra-silencieux Installation simplifiée
Fabrication
(voir HERA)
Equipement de SERIE
(voir HERA)
Installation
- Une zone plancher chauffant-rafraîchissant et une zone radiateurs basse température (ou unités terminales) ou • Pompe à chaleur en relève de chaudière
Déterminez les équipements nécessaires à la réalisation de votre projet PAC en 5 étapes
| 1 | Votre projet | Solution mixte plancher chauffant-rafraichissant et radiateurs bassé température* (ou unités terminales) | Code | Prix (€ H.T.) | Solution pompe à chaleur en relève de chaudière | Code | Prix (€ H.T.) |
| 2 | Pompes à chaleur compatibles | HERA-C 07/09/12/16 | HERA-C 07/09/12/16 | ||||
| 3 | Equipements obligatoires communs | Kit tracage de cuveMises en service (voir page suivante) | 70200055 | 66,00 | Kit tracage de cuveMises en service (voir page suivante) | 70200055 | 66,00 |
| 4 | Equipements obligatoires spécifiques | Module chauffageMC83x2,5kW (mono ou triphasé)MC103X3,3kW (triphasé)MC123x4 kW (triphasé) | MCE89ZABMCE107ZAAMCE127Z | 1753,001969,002799,00 | Kit régulation(voir tableau ci-dessous)Ballon tamponBallon isolé 50 litres 8 piquagesBallon isolé 100 litres 8 piquages | K60D066ZK60D067ZK60D068ZBM05BM10 | 1108,001376,001736,00459,00545,00 |
| Module 2 zones mixtes | MZZM5Z | 2213,00 | |||||
| 5 | Options recommendées | Sonde d'ambiance déportée Zone 1(si boîter de commande hors zone 1) | 70250065 | 65,00 | |||
| Raccordement d'eauJeu de 2 Flexibles longueur 1m Ø 3/4" Jeu de 2 Flexibles longueur 1m Ø 1" | 7060005470600055 | 79,00131,00 | Raccordement d'eauJeu de 2 Flexibles longueur 1m Ø 3/4" Jeu de 2 Flexibles longueur 1m Ø 1" | 7060005470600055 | 79,00131,00 | ||
| Kit raccordement appoint électricitéKit raccordement pompé/module MC8Kit raccordement pompé/module MC10 | 7060012670600127 | 128,00157,00 | |||||
| Kit spécifique production d'ECS(ballon avec échangeur, résistance 3kW, coffretde régulation, électrovanne 3 voies, groupe de sécurité)Ballon 300 litresBallon 500 litres | KPECS300KPECS500 | 2715,003812,00 |
- Pas de rafraîchissement possible sur la zone radiateur.
Description des équipements
(voir page 84)
| Modèle | Application | Type d'action | Commande de la régulation |
| K60D066Z | 1 zone radiateurs | Tout ou rien sur chaudière et/ou sur vanne | pompe à chaleur appoint chaudière circulateur de l'installation |
| K60D067Z | 1 zone radiateurs ou 1 zone plancher | proportionnelle sur vanne de mélange | pompe à chaleur vanne à action proportionnelle régulant l'appoint chaudière circulateur de l'installation |
| K60D068Z | 2 zones mixte (1 zone plancher + 1 zone radiateur) ou 2 zones plancher | proportionnelle sur vanne départ plancher | pompe à chaleur appoint chaudière vanne à action proportionnelle (non fournie) et circulateur départ plancher circulateur départ radiateurs |
Hera-c de 7 à 16 kw
Solution mixte plancher chauffant-rafraîchissant et radiateurs (ou unités terminales)
Solution avec unités terminales ventilées
Solution de relevé de chaudière
| Modèle | HERA-C 07 | HERA-C 09 | HERA-C 12 | HERA-C 16 | ||
| Code | Monophasé | 230/1/50 | HERA07CB | HERA09CB | HERA12CB | - |
| Prix (€ H.T.) | 5026,00 | 5393,00 | 6254,00 | |||
| Code | Triphasé | 400/3N/50 | - | HERA09CTRL | HERA12CTRL | HERA16CTRL |
| Prix (€ H.T.) | 5034,00 | 5894,00 | 6754,00 | |||
| En chaud: régime d'eau 40/45°C et température d'entrée d'air 7°C (DB)/6°C (WB) | ||||||
| Puisance calorifique (kW) | 7,25 | 9,24/9,27* | 10,65/12,50* | 15,20 | ||
| Puisance absorbée nominale (kW) | 2,56 | 3,12/3,10* | 3,48/4,10* | 4,83 | ||
| COP | 2,83 | 2,96/2,99* | 3,06/3,05* | 3,15 | ||
| COP - régime d'eau 30/35 °C | 3,33 | 3,40/3,44* | 3,66/3,84* | 3,94 | ||
| Débit d'eau nominal (m3/h) | 1,19 | 1,58/1,55* | 1,87/2,16* | 2,70 | ||
| Hauteur manométrique disponible (kPa) | 57 | 47/47 | 66/53* | 68 | ||
| En froid: régime d'eau 12/7°C et température d'air 35°C (DB) | ||||||
| Puisance frigorifique (kW) | 5,90 | 7,10/7,10* | 8,56/9,00* | 11,40 | ||
| Puisance absorbée nominale (kW) | 2,55 | 3,14/3,09* | 3,33/3,73* | 4,98 | ||
| EER | 2,31 | 2,26/2,30* | 2,57/2,41* | 2,29 | ||
| Débit d'eau nominal (m3/h) | 1,01 | 1,22/1,22* | 1,48/1,51* | 1,98 | ||
| Hauteur manométrique disponible (kPa) | 64 | 59/59* | 82/80 | 84 | ||
| Type de réfrigérant | R410A | R410A | R410A | R410A | ||
| Nombre de circuit frigorifique | 1 | 1 | 1 | 1 | ||
| Nombre de compresseur | 1 | 1 | 1 | 1 | ||
| Volume du vase d'expansion (l) | 2 | 2 | 2 | 2 | ||
| Ø raccordement d'eau - môle | 3/4" | 3/4" | 1" | 1" | ||
| Puisance acoustique (dBA) | 65 | 65 | 67 | 68 | ||
| Pression acoustique** (dBA) | 37 | 37 | 39 | 40 | ||
| Longueur (mm) | 1190 | 1190 | 1190 | 1190 | ||
| Profondeur (mm) | 340 | 340 | 340 | 340 | ||
| Hauteur (mm) | 735 | 735 | 1235 | 1235 | ||
| Poids (kg) | 98 | 98 | 128 | 133 | ||
- Mono/Tri ** Pression acoustique : ce niveau correspond à celui d'un appareil installé à l'extérieur (champ libre), sur un plan réfléchissant, la mesure étant réalisée à une distance de 10 m.
Modèles disponibles en stock
Mise en service obligatoire assurée par une station technique agréée (supplément à prévoir au-delà d'un rayon de 30 km autour de la station)
MISE EN SERVICE: Mise en service PAC
(prix nets H. T.) Mise en service module 2 zones
Mise en service appoint électrique
Mise en service kit ECS
Mise en service impossible*
MSPAC
MSM2Z
MSMCE
MSECS
MSIMP
350,00
45,00
55,00
55,00
125,00
- Facturée si la PAC n'est pas raccordée électriquement et hydrauliquement conformément à la notice d'installation.
Limites de fonctionnement
Mode chaud
| T air extérieur mini | -15 °C |
| T sortie d'eau maxi | + 55 °C |
Mode froid
| T air extérieur maxi | + 43 °C |
| T sortie d'eau maxi | + 20 °C |
Attention:
Les prix des mises en service
s'entendant nets H.T.
Pot de dérivation pour circuit PAC 1"
| Prix (€ H.T.) | 199,50 |
| Code | 70600114 |
| Vanne de réglage de début 0 3/4" | |
| Prix (€ H.T.) | 134,00 |
| Code | 70600123 |
| Vanne de réglage de début 0 1"1/4 | |
| Prix (€ H.T.) | 353,00 |
| Code | 70600124 |
| Vanne appoint moteur 3 points | |
| Prix (€ H.T.) | 496,70 |
| Code | 70600116 |
| Kit bouteille de découvert | |
| Prix (€ H.T.) | 473,00 |
| Code | 70600122 |
