| Type de produit | Pompe à chaleur air/eau |
| Marque | DEVILLE |
| Modèle | HERA (06/08/11/15/17/20) |
| Dimensions (L x H x P) | Environ 800 x 700 x 600 mm selon modèle |
| Poids | Environ 50 à 80 kg selon modèle |
| Alimentation électrique | Monophasé 230V / Triphasé 400V selon version |
| Fluide frigorigène | R410A |
| Fonctions principales | Chauffage et rafraîchissement, régulation proportionnelle toutes saisons, gestion de zone(s) plancher chauffant/rafraîchissant |
| Compresseur | Scroll avec isolation phonique (sauf HERA 06 : rotatif) |
| Échangeur thermique | À plaques inox AISI 316 avec isolation thermique |
| Moto-ventilateur | Hélicoïdal |
| Équipement hydraulique | Circulateur 3 vitesses, vase d'expansion, soupape de sécurité, purgeur d'air, manomètre d'eau |
| Pressostats de sécurité | Haute et basse pression |
| Détecteur de début d'eau | Oui |
| Clavier / afficheur | Monté en façade |
| Filtre hydraulique | Inclus, à raccorder |
| Entretien et nettoyage | Nettoyer les filtres régulièrement, vérifier les pressions et le niveau d'eau, faire contrôler par un professionnel au moins une fois par an. |
| Sécurité | Pressostats haute et basse pression, soupape de sécurité, détecteur de début d'eau, protection hors-gel |
| Pièces détachées et réparabilité | Pièces disponibles : circulateur, vase d'expansion, échangeur, compresseur, etc. Réparation par un professionnel agréé recommandée. |
| Informations générales | Appareil compact et ultra-silencieux, installation simplifiée, compatible avec plancher chauffant/rafraîchissant et convecteurs. |
FOIRE AUX QUESTIONS - HERA DEVILLE
Quelle est la puissance de la pompe à chaleur DEVILLE HERA ?
La gamme HERA propose plusieurs modèles : 06, 08, 11, 15, 17 et 20, correspondant à des puissances nominales de 6 à 20 kW. Le choix dépend de la surface à chauffer et des besoins.
Peut-on utiliser la HERA pour le rafraîchissement ?
Oui, la HERA est réversible et assure le chauffage et le rafraîchissement. Elle est idéale pour un plancher chauffant-rafraîchissant ou des convecteurs.
Quel fluide frigorigène utilise la pompe à chaleur DEVILLE HERA ?
La HERA utilise le fluide R410A, un réfrigérant courant pour les pompes à chaleur air/eau.
Quelle est l'alimentation électrique nécessaire ?
Les modèles HERA sont disponibles en version monophasée (230V) ou triphasée (400V). Vérifiez les spécifications de votre modèle pour le raccordement.
La HERA est-elle bruyante ?
Non, la HERA est conçue pour être compacte et ultra-silencieuse grâce à un compresseur Scroll avec isolation phonique (sauf HERA 06 avec compresseur rotatif) et une cloison séparative entre le ventilateur et le compartiment technique.
Quels équipements sont inclus avec la HERA ?
De série : clavier/afficheur, régulation proportionnelle, détecteur de début d'eau, pressostats haute/basse pression, équipement hydraulique complet (circulateur 3 vitesses, vase d'expansion, soupape de sécurité, purgeur d'air, manomètre d'eau) et filtre hydraulique.
Comment entretenir la pompe à chaleur DEVILLE HERA ?
Un entretien annuel par un professionnel est recommandé. Nettoyez régulièrement les filtres et vérifiez la pression d'eau et les pressostats. Assurez-vous que les ailettes de l'échangeur ne sont pas obstruées.
La HERA peut-elle être installée en extérieur ?
Oui, la HERA est conçue pour une installation extérieure, mais elle doit être placée sur une surface plane et stable, à l'abri des intempéries directes si possible, et avec un espace suffisant pour la circulation d'air.
Quelle est la garantie de la pompe à chaleur DEVILLE HERA ?
La garantie standard est généralement de 2 ans, mais elle peut varier selon le distributeur. Consultez les conditions de garantie fournies avec l'appareil.
Puis-je piloter la HERA à distance ?
La HERA est livrée avec un boîtier de commande mural intégrant une sonde d'ambiance. Des options comme une sonde d'ambiance déportée permettent un pilotage depuis une autre pièce. Certains modèles peuvent être compatibles avec la domotique, vérifiez les accessoires.
Questions des utilisateurs sur HERA DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice HERA - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HERA de la marque DEVILLE.
MODE D'EMPLOI HERA DEVILLE

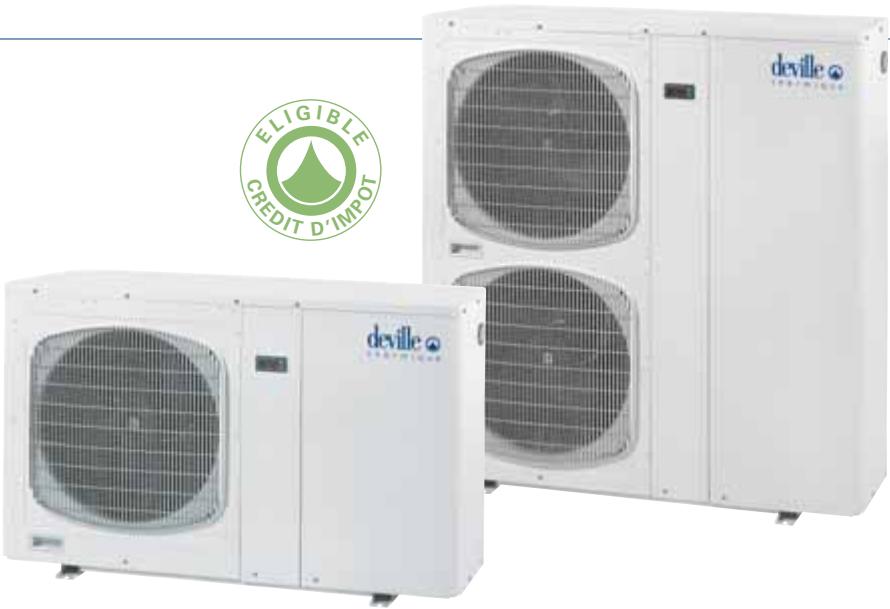

Appareils compacts et ultra-silencieux
Installation simplifiée
Fabrication
- Compresseur Scroll avec isolation phonique (sauf HERA 06 compresseur rotatif)
- Echangeur à ailettes haute performance
- Moto-ventilateur hélicoidal
- Echangeur à plaques inox AISI 316 avec isolation thermique
- Cloison séparative entre ventilateur et compartiment technique
- Réfrigérant R410A
Installation
- Une zone plancher chauffant-rafraîchissant (2e zone convecteurs possible) ou
- 2 zones plancher chauffant rafraîchissant
Equipement de SERIE
- Kit démarrage mono (monophasé uniquement)
- Clavier / afficheur monté en façade
- Régulation "toutes saisons" proportionnelle
- Détecteur de début d'eau
- Pressostats basse et haute pression
- Equipement hydraulique complet (circulateur 3 vitesses, vase d'expansion, soupape de sécurité, purgeur d'air, manomètre d'eau) Filtre hydraulique (à raccorder)
Déterminez les équipements nécessaires à la réalisation de votre projet PAC en 5 étapes
| 1 | Votre projet | 1 zone plancher chauffant-rafraîchissant | 2 zones plancher chauffant-rafraîchissant (obligatoire pour surface totale plancher supérieure à 150 m²) | Code |
| 2 | Pompes à chaleur compatibles | HERA 06/08/11/15/17/20 | ||
| 3 | Equipements obligatoires communs | + Module chauffage Appointé électriche MC8 3 x 2,5 kW ou Appointé électriche MC10 3 x 3,3 kW + Kit tracage de cuve | compatible avec: HERA 06/08/11/15/17/20 HERA triphasé HERA 06/08/11/15/17/20 | MCE89ZAA MCE107ZAA 70200055 |
| 4 | Equipements obligatoires spécifiques | Aucun | Module 2 zones plancher M2ZP | M2ZP5Z |
| 5 | Options | Sonde d'ambiance déportée Zone 1 (si boîtier de commande hors zone 1) | 70250065 | |
| Raccordement d'eau | ||||
| jeu de 2 flexibles longueur 1 m Ø 3/4" | HERA 06/08 | 70600054 | ||
| ou jeu de 2 flexibles longueur 1 m Ø 1" | HERA 11/15/17/20 | 70600055 | ||
| Kit raccordement appoint électricque | ||||
| Kit raccordement pompe/module d'appoint électricque MC8 | HERA 06/08 | 70600126 | ||
| ou Kit raccordement pompe/module d'appoint électricque MC10 | HERA 11/15/17/20 | 70600127 |
Module de chauffage
- boîtier de commande compris de série
- 2 étages de puissance (avec sécurité thermiques)
- gestion par la régulation électronique
- possibilité d'installation directement au dos d'une HERA
- carteCHAuffage
Boîtier de commande
- contrôle de l'ensemble de l'installation
- différents modes de fonctionnement : arrêt / rafraîchissement / chauffage / hors-gel
- sonde d'ambiance intégrée
Module 2 zones plancher
- circulateurs et vannes 3 voies régulant la température d'eau sur chaque départ de zone
- sonde d'ambiance 2e zone de série
- sondes température eau
