| Type de produit | Pompe à chaleur haute température |
| Marque | DEVILLE |
| Modèle | HERA-THE (14 kW / 19 kW) |
| Dimensions (L x P x H) | 1190 x 340 x 1235 mm |
| Poids | 120 kg (14 kW) / 140 kg (19 kW) |
| Alimentation électrique | 230 V monophasé ou 400 V triphasé selon modèle |
| Réfrigérant | R407C |
| Compresseur | Scroll à ré-injection intermédiaire |
| Échangeur côté source | Ailettes haute performance |
| Échangeur côté utilisation | Plaques inox AISI 316 avec isolation thermique |
| Moto-ventilateur | Hélicoïdal |
| Plage de fonctionnement (air extérieur) | -15 °C à ? °C |
| Température de sortie d'eau maximale | +65 °C |
| Température de sortie d'eau minimale | +16 °C |
| COP (à 7 °C, régime 40/45 °C) | 3,14 (14 kW) / 3,25 (19 kW) |
| COP (à 7 °C, régime 30/35 °C) | 3,8 (14 kW) / 3,85 (19 kW) |
| Puissance calorifique (à 7 °C, 40/45 °C) | 13,9 kW (14 kW) / 19,5 kW (19 kW) |
| Débit d'eau nominal | 2,41 m³/h (14 kW) / 3,38 m³/h (19 kW) |
| Pression acoustique (à 10 m) | 39 dBA (14 kW) / 45 dBA (19 kW) |
| Volume vase d'expansion | 2 litres |
| Raccordement d'eau | 1" mâle |
| Production d'eau chaude sanitaire | Possible avec kit optionnel |
| Mise en service | Obligatoire par station technique agréée |
FOIRE AUX QUESTIONS - HERA-THE DEVILLE
Quelle est la température de sortie d'eau maximale de la pompe à chaleur DEVILLE HERA-THE ?
La température de sortie d'eau maximale est de 65 °C pour les modèles HERA-THE. Cette température peut être maintenue jusqu'à une température extérieure de -10 °C.
Puis-je utiliser la pompe à chaleur si la température extérieure descend en dessous de -15 °C ?
La pompe à chaleur DEVILLE HERA-THE est conçue pour fonctionner jusqu'à une température extérieure minimale de -15 °C. En dessous de cette limite, l'appareil pourrait ne pas démarrer ou fonctionner de manière optimale.
Quel type de compresseur utilise le modèle HERA-THE ?
Le modèle HERA-THE utilise un compresseur Scroll à ré-injection intermédiaire, ce qui permet d'atteindre des températures de sortie d'eau élevées et d'améliorer l'efficacité énergétique.
Est-ce que la pompe à chaleur peut produire de l'eau chaude sanitaire (ECS) ?
Oui, la pompe à chaleur HERA-THE peut produire de l'eau chaude sanitaire en ajoutant un kit spécifique production d'ECS (ballon avec échangeur, résistance 3 kW, coffret de régulation, électrovanne 3 voies et groupe de sécurité) disponible en option.
Quel est le niveau sonore de la pompe à chaleur DEVILLE HERA-THE ?
Le niveau de pression acoustique à 10 mètres est de 39 dBA pour le modèle 14 kW et 45 dBA pour le modèle 19 kW. La puissance acoustique est respectivement de 67 dBA et 73 dBA.
Quelles sont les dimensions de la pompe à chaleur ?
Les dimensions (L x P x H) de la pompe à chaleur DEVILLE HERA-THE sont de 1190 x 340 x 1235 mm. Ces dimensions sont identiques pour les modèles 14 kW et 19 kW.
Dois-je prévoir un ballon tampon pour l'installation ?
L'installation peut nécessiter un ballon tampon selon la configuration. DEVILLE propose des ballons isolés de 50 litres (BM05) et 100 litres (BM10) en option, recommandés pour optimiser le fonctionnement du système.
Quel réfrigérant est utilisé dans la pompe à chaleur ?
La pompe à chaleur DEVILLE HERA-THE utilise le réfrigérant R407C, un fluide frigorigène couramment utilisé dans les pompes à chaleur haute température.
Comment se déroule la mise en service de l'appareil ?
La mise en service est obligatoire et doit être réalisée par une station technique agréée. Un supplément peut être facturé si le lieu d'installation est à plus de 30 km de la station. La mise en service est facturée 350 € HT pour la PAC seule.
Quels sont les coefficients de performance (COP) annoncés pour la HERA-THE ?
Pour le modèle HERA-THE, les COP sont : en régime 40/45 °C (air à 7 °C) : 3,14 (14 kW) et 3,25 (19 kW) ; en régime 30/35 °C : 3,8 (14 kW) et 3,85 (19 kW).
Questions des utilisateurs sur HERA-THE DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice HERA-THE - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HERA-THE de la marque DEVILLE.
MODE D'EMPLOI HERA-THE DEVILLE
Haute température Haute efficacité Possibilité de production d'ECS
13 Et 16 kw
Sortie d'eau maximale: 60°C
14 Et 19 kw
Sortie d'eau maxi: 65°C
(jusqu'à - 10°C température extérieure)
Fabrication
- Compresseur Scroll haute pression (HERA-HE)
- Compresseur Scroll à ré-injection intermédiaire (HERA-THE)
- Echangeur à ailettes haute performance
- Moto-ventilateur hélicoidal
- Echangeur à plaques inox AISI 316 avec isolation thermique
Equipement de SERIE
(voir page 84)
Solution chauffage AVEC1 ZONE radiates
(avec ou sans ECS)
(avec ou sans ECS)
(avec ou sans ECS)
HERA-HE
HERA-HE OU THE
HERA-HE OU THE
Déterminez les équipements nécessaires à la réalisation de votre projet PAC en 5 étapes
| 1 | Votre projet | NEUF: 1 zone radiateursCodeEXISTANT: Remplacement de chaudière 1 zone radiateurs | Prix (€ H.T.) | EXISTANT: Relève de chaudièreCode | Prix (€ H.T.) |
| 2 | Pompes à chaleurcompatiblees | HERA-HE 13/16HERA-THE 14/19 | HERA-HE 13/16 | ||
| 3 | Equipements obligatoirescommuns | Kit tracage de cuveMises en service (voir page suivante) | 70200055 | 66,00 | Kit tracage de cuveMises en service (voir page suivante) |
| 4 | Equipements obligatoires spécifiques | Module chauffageMC83 x 2,5 kW (mono ou triphasé)MCE89ZABMC103 X 3,3 kW (triphase)MCE107ZAAMC123 x 4 kW (triphase) | MCE107ZAA | 1 753,001 969,002 799,00 | Kit régulation(coffret électric de régulation,jeu de sondes, boîtier de commande)Application 1 zone radiateurs / Sans EcsAction TOR sur chaudière et/ou vanne 3 voiesApplication 1 zone radiateursou 1 zone plancher / Avec EcsAction sur vanne de mélange proportionnelleApplication 1 zone radiateur+ 1 zone plancher ou 2 zones plancher |
| Ballon tamponBallon isolé 50 litres 8 piquagesBallon isolé 100 litres 8 piquages | BM05BM10 | 459,00545,00 | Ballon tamponBallon isolé 50 litres 8 piquagesBallon isolé 100 litres 8 piquagesBM10 | ||
| 5 | Optionsrecommendées | Raccordement d'eauJeu de 2 Flexibles longueur 1m Ø 1" | 70600055 | 131,00 | Raccordement d'eauJeu de 2 Flexibles longueur 1m Ø 1" |
| Kit spécifique production d'ECS(ballon avec echangeur, résistance 3kW, coffret de régulation,électrovanne 3 voies, groupe de sécurité)Ballon 300 litresBallon 500 litresKit raccordement appoint électric pour montage au dos de la PACPour HERA-HE 13/16 et HERA-THE 19** | KPECS300KPECS500 | 2 715,003 812,00129,50 | 70600055 |
- Redimensionnement de l'installation (radiateurs en particulier) éventuel suivant température de départ de la chaudière remplaçante. ** montage au dos de la PAC impossible pour Hera-THE 14.

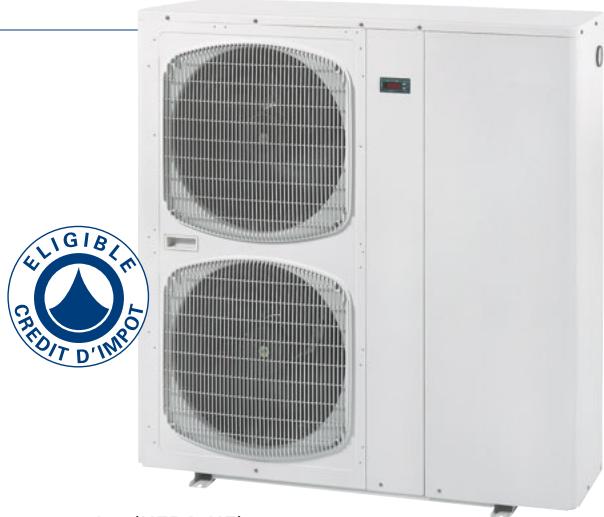

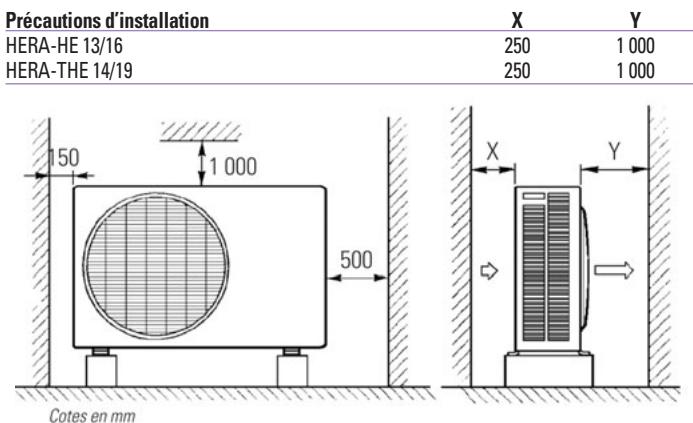

Hera-The 14 kW et 19 kW
| Modèle | HERA-HE 13 | HERA-HE 16 | HERA-THE 14 | HERA-THE 19 | |
| Code | Monophasé 230/1/50 | HERA14THE | |||
| Triphasé 400/3N/50 | HERA13HE | HERA16HE | HERA19THE | ||
| Prix (€ H.T.) | 8 290,00 | 9 815,00 | 11 859,00 | 13 060,00 | |
| Régime d'eau 40/45°C et température d'entrée d'air 7°C (DB) / 6°C (WB) | |||||
| Puisance calorifique (kW) | 12,6 | 15,8 | 13,9 | 19,5 | |
| Puisance absorbée (kW) | 4,05 | 5,13 | 4,43 | 6 | |
| COP | 3,11 | 3,08 | 3,14 | 3,25 | |
| Régime d'eau 30/35°C et température d'entrée d'air 7°C (DB) / 6°C (WB) | |||||
| COP | 3,9 | 3,9 | 3,8 | 3,85 | |
| Débit d'eau (m3/h) | 2,16 | 2,77 | 2,41 | 3,38 | |
| Hauteur manometrique disponible (kPa) | 65 | 65 | 68 | 77 | |
| Type de réfrigérant | R 407 C | R 407 C | R 407 C | R 407 C | |
| Nombre de circuit frigorifique | 1 | 1 | 1 | 1 | |
| Nombre de compresseur | 1 | 1 | 1 | 1 | |
| Volume du vase d'expansion (l) | 2 | 2 | 2 | 2 | |
| Ø raccordement d'eau - môle | 1" | 1" | 1" | 1" | |
| Puisance acoustique (dBA) | 67 | 73 | 67 | 73 | |
| Pression acoustique* (dBA) | 39 | 45 | 39 | 45 | |
| L x P x H (mm) | 1 190 x 340 x 1 235 | 1 190 x 340 x 1 235 | 1 190 x 340 x 1 235 | 1 190 x 340 x 1 235 | |
| Poids (kg) | 130 | 135 | 120 | 140 | |
- Pression acoustique : ce niveau correspond à celui d'un appareil installé à l'extérieur (champ libre), sur un plan réfléchissant, la mesure étant réalisée à une distance de 10 m.
Modèles disponibles en stock
Mise en service obligatoire assurée par une station technique agréée (supplément à prévoir au-delà d'un rayon de 30 km autour de la station)
MISE EN SERVICE: Mise en service PAC
(prix nets H. T.) Mise en service module 2 zones
Mise en service appoint électrique
Mise en service kit ECS
Mise en service impossible*
MSPAC
MSM2Z
MSMCE
MSECS
MSIMP
350,00
45,00
55,00
55,00
125,00
- Facturée si la PAC n'est pas raccordée électriquement et hydrauliquement conformément à la notice d'installation.
Limites de fonctionnement
Mode chaud HERA-HE 13/16
| T air extérieur | -15 °C |
| T sortie d'eau maximum | +60 °C |
| T sortie d'eau minimum | +16 °C |
Mode chaud HERA-THE 14/19
| T air extérieur | -15 °C |
| T sortie d'eau maximum | +65 °C |
| T sortie d'eau minimum | +16 °C |
ATTENTION:
Les prix des mises en service
s'entendent nets H.T.
Pot de dégagement pour circuit PAC 1"
| Prix (€ H.T.) | 199,50 |
| Code | 70600114 |
| Vanne de réglage de début 0 3/4" | |
| Prix (€ H.T.) | 134,00 |
| Code | 70600123 |
| Vanne de réglage de début 0 1"1/4 | |
| Prix (€ H.T.) | 353,00 |
| Code | 70600124 |
| Vanne appoint moteur 3 points | |
| Prix (€ H.T.) | 496,70 |
| Code | 70600116 |
| Kit bouteille de découvert | |
| Prix (€ H.T.) | 473,00 |
| Code | 70600122 |
