Type de produit	Chauffe-eau à accumulation
Marque	DEVILLE
Modèle	HLE 130, HLE 160, HLE 210
Cuve intérieure	Acier inoxydable 304
Enveloppe extérieure	Acier carbone STW22
Isolation	Thermique renforcée
Installation	Verticale uniquement
Pression max service primaire	3 bar
Pression max service sanitaire	10 bar
Équipements de série	Aquastat de réglage, aquastat de sécurité, interrupteur été/hiver, résistance électrique 2,2 kW
Système de régulation	Interrupteur été/hiver
Capacité	HLE 130 : 130 L, HLE 160 : 161 L, HLE 210 : 203 L
Puissance puisée	HLE 130 : 31 kW, HLE 160 : 39 kW, HLE 210 : 53 kW
Surface d'échange	HLE 130 : 1,26 m², HLE 160 : 1,54 m², HLE 210 : 1,94 m²
Poids	HLE 130 : 47 kg, HLE 160 : 55 kg, HLE 210 : 65 kg
Dimensions A (mm)	HLE 130 : 1007, HLE 160 : 1178, HLE 210 : 1450
Dimensions B (mm)	HLE 130 : 789, HLE 160 : 960, HLE 210 : 1232
Dimensions C (mm)	HLE 130 : 525, HLE 160 : 725, HLE 210 : 997
Débit continu ΔT 30°C	HLE 130 : 890 l/h, HLE 160 : 1 132 l/h, HLE 210 : 1 527 l/h
1er soutirage ΔT 30°C	HLE 130 : 321 l/10 min, HLE 160 : 406 l/10 min, HLE 210 : 547 l/10 min
Débit de pointe ΔT 30°C	HLE 130 : 1 063 l/60 min, HLE 160 : 1 349 l/60 min, HLE 210 : 1 820 l/60 min
Code produit	HLE 130 : EPHLE130, HLE 160 : EPHLE160, HLE 210 : EPHLE210
Prix (€ H.T.)	HLE 130 : 1 218,00, HLE 160 : 1 225,00, HLE 210 : 1 410,00
Écotaxe (€ H.T.)	3,34

FOIRE AUX QUESTIONS - HLE DEVILLE

Comment installer le chauffe-eau HLE ?

L'installation doit être réalisée uniquement en position verticale. Respectez les pressions maximales de service : primaire 3 bar, sanitaire 10 bar. Raccordez les circuits conformément au schéma d'implantation fourni dans la notice.

Quelle est la pression maximale de service ?

La pression maximale de service est de 3 bar pour le circuit primaire (chauffage) et de 10 bar pour le circuit sanitaire (eau chaude).

Comment fonctionne l'interrupteur été/hiver ?

En position "été", le chauffe-eau fonctionne uniquement sur le réseau électrique via la résistance de 2,2 kW. En position "hiver", il utilise le réseau de chauffage et la résistance électrique n'est pas active.

Quelle capacité choisir entre HLE 130, 160 et 210 ?

Les capacités sont respectivement de 130 L, 161 L et 203 L. Le choix dépend de vos besoins en eau chaude. Les débits continus et pointes varient : par exemple, le débit continu à ΔT 30°C est de 890 l/h pour le HLE 130, 1 132 l/h pour le 160 et 1 527 l/h pour le 210.

Comment entretenir le chauffe-eau HLE ?

Vérifiez régulièrement les aquastats et la résistance. Purgez l'air via le purgeur intégré. Contrôlez les pressions et nettoyez l'extérieur avec un chiffon doux. Faites appel à un professionnel pour l'entretien annuel.

Que faire en cas de fuite ?

Coupez immédiatement l'alimentation électrique et fermez les vannes d'arrivée d'eau. Contactez un installateur qualifié. La cuve en acier inoxydable 304 est conçue pour résister à la corrosion, mais une fuite peut provenir des raccords.

Quels sont les équipements de série ?

L'appareil est livré avec un aquastat de réglage, un aquastat de sécurité, un interrupteur été/hiver et une résistance électrique de 2,2 kW placée dans le circuit chauffage.

Peut-on utiliser le chauffe-eau sans chaudière ?

Oui, en position "été" de l'interrupteur, le chauffe-eau fonctionne uniquement sur le réseau électrique. La chaudière peut alors être arrêtée.

Quelle est la garantie du chauffe-eau HLE ?

La garantie standard est généralement de 2 ans. Pour la cuve en acier inoxydable, une garantie plus longue peut s'appliquer selon le revendeur. Consultez les conditions générales fournies avec l'appareil.

Où trouver les pièces détachées ?

Les pièces détachées, comme les aquastats ou la résistance, sont disponibles auprès des revendeurs agréés DEVILLE ou sur notice-facile.com. Utilisez les codes produit (EPHLE130, etc.) pour identifier les pièces compatibles.

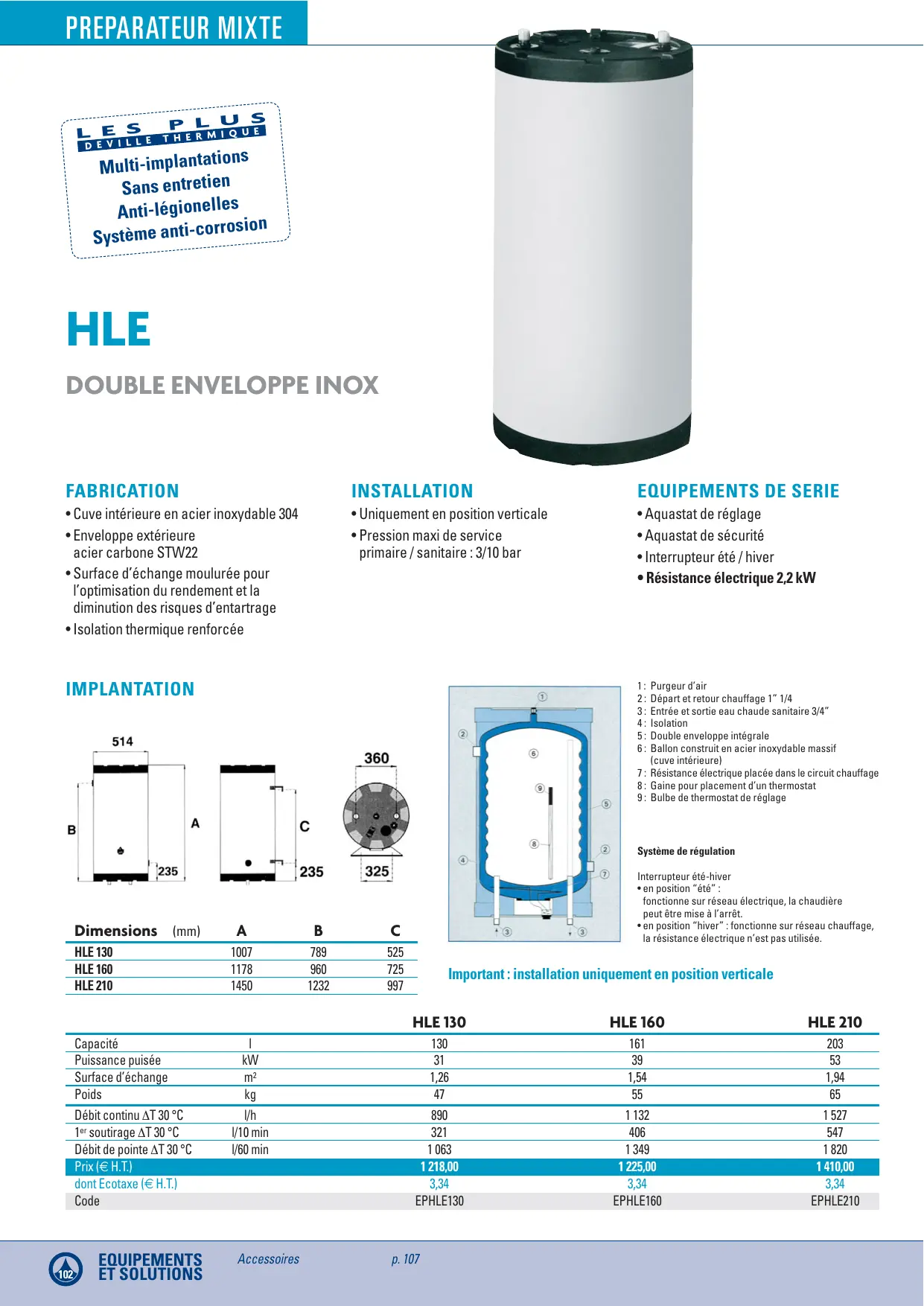

MODE D'EMPLOI HLE DEVILLE

Cuve interieure en acier inoxydable 304 - Enveloppe extérieure acier carbone STW22 - Surface d'échange moulurée pour l'optimisation du rendement et la diminution des risques d'entretrage - Isolation thermique renforcée

Installation

• Uniquement en position verticale
• Pression maximale de service primaire / sanitaire : 3/10 bar

Equipements de SERIE

Aquastat de réglage - Aquastat de sécurité - Interrupteur été / hiver - Résistance électrique 2,2 kW

IMPLANTATION

Dimensions (mm)	A	B	C
HLE 130	1007	789	525
HLE 160	1178	960	725
HLE 210	1450	1232	997

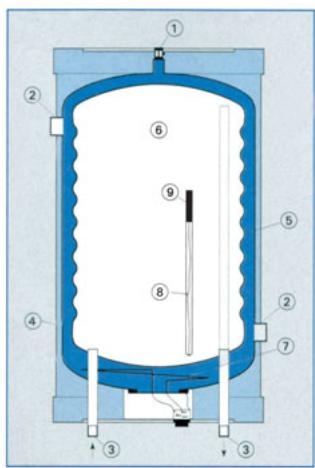

1: Purgeur d'air 2: Départ et chauffage 1" 1/4 3: Entrée et sortie eau chaude sanitaire 3/4" 4: Isolation 5: Double enveloppe intégrale 6: Ballon construit en acier inoxydable massif (cuve intérieure) 7: Résistance électrique placée dans le circuit chauffage 8: Gaine pour placement d'un thermostat 9: Bulbe de thermostat de réglage

Système de régulation

Interrupteur été-hiver

• en position "été" : fonctionne sur réseau électrique, la chaudière peut être mise à l'arrêt.
• en position "hiver" : fonctionne sur réseau chauffage, la résistance électrique n'est pas utilisée.

Important : installation uniquement en position verticale

		HLE 130	HLE 160	HLE 210
Capacité	I	130	161	203
Puisance puisée	kW	31	39	53
Surface d'échange	m²	1,26	1,54	1,94
Poids	kg	47	55	65
Débit continu ΔT 30 °C	l/h	890	1 132	1 527
1er soutirage ΔT 30 °C	l/10 min	321	406	547
Débit de pointe ΔT 30 °C	l/60 min	1 063	1 349	1 820
Prix (€ H.T.)		1 218,00	1 225,00	1 410,00
dont Ecotaxe (€ H.T.)		3,34	3,34	3,34
Code		EPHLE130	EPHLE160	EPHLE210
