| Type de produit | Chauffe-eau à accumulation multi-énergies |
| Marque | DEVILLE |
| Modèle | BS2E |
| Capacités disponibles | 200 L, 300 L, 400 L, 500 L |
| Poids (selon capacité) | 75 kg (200 L), 100 kg (300 L), 120 kg (400 L), 140 kg (500 L) |
| Diamètre extérieur | 550 mm (200 L), 650 mm (300 L), 750 mm (400/500 L) |
| Diamètre intérieur | 450 mm (200 L), 550 mm (300 L), 650 mm (400/500 L) |
| Hauteur totale (HT) | 1252 mm (200 L), 1202 mm (300 L), 1181 mm (400 L), 1436 mm (500 L) |
| Matériau du réservoir | Acier vitrifié (traitement VITROFLEX HI-TECH) |
| Isolation thermique | Polyuréthane rigide, épaisseur 50 mm |
| Échangeurs | 2 serpentins en acier carboné (supérieur et inférieur) |
| Puissance puisée (selon modèle et échangeur) | De 15 kW à 73 kW |
| Surface d'échange (selon modèle) | De 0,5 m² à 2,46 m² |
| Débit continu (ΔT 30 °C) | De 425 L/h à 2090 L/h |
| Premier soutirage (ΔT 30 °C) | De 171 L/10 min à 605 L/10 min |
| Raccordements | Entrée/sortie primaire 1" ou 3/4", entrée sanitaire 1", sortie sanitaire 1"1/4, vidange 1"1/4, anode 1"1/4, auxiliaire 3/4" |
| Équipements de série | Anode de magnésium, bride de visite |
| Codes produits | BS2EB200, BS2EB300, BS2EB400, BS2EB500 |
| Prix (H.T.) | À partir de 1188,00 € (200 L) jusqu'à 1944,00 € (500 L) |
FOIRE AUX QUESTIONS - BS2E DEVILLE
Quelles sont les capacités disponibles pour le chauffe-eau DEVILLE BS2E ?
Le DEVILLE BS2E est disponible en quatre capacités : 200 L, 300 L, 400 L et 500 L.
Le réservoir est-il protégé contre la corrosion ?
Oui, le réservoir est en acier vitrifié avec un traitement interne VITROFLEX HI-TECH et une anode de magnésium est fournie de série.
Quels types d'échangeurs sont intégrés ?
Le BS2E dispose de deux serpentins en acier carboné : un échangeur supérieur et un échangeur inférieur, pouvant être raccordés séparément ou ensemble.
Comment vidanger le chauffe-eau ?
Utilisez le raccord de vidange situé en bas (repère 7, filetage 1"1/4). Assurez-vous de couper l'alimentation et de laisser refroidir avant intervention.
Quelle est l'isolation thermique ?
L'isolation est en polyuréthane rigide d'une épaisseur de 50 mm, assurant une excellente performance énergétique.
Quels sont les raccordements disponibles ?
Les raccordements incluent : entrée/sortie primaire solaire et chaudière (1" ou 3/4"), entrée sanitaire (1"), sortie sanitaire (1"1/4), vidange (1"1/4), anode (1"1/4) et auxiliaire (3/4").
Comment entretenir l'anode de magnésium ?
L'anode de magnésium doit être vérifiée périodiquement et remplacée lorsqu'elle est fortement corrodée (généralement tous les 1 à 2 ans selon l'eau).
Quelle puissance puisée maximale peut-on atteindre ?
Selon le modèle et la configuration des échangeurs, la puissance puisée peut atteindre jusqu'à 73 kW (modèle 500 L avec deux échangeurs raccordés).
Le chauffe-eau peut-il être raccordé à une chaudière et à des panneaux solaires ?
Oui, le BS2E est un préparateur multi-énergies avec deux circuits primaires distincts : un pour la chaudière et un pour le solaire.
Quels sont les codes produit et leurs prix ?
Codes : BS2EB200 (200 L, 1188 € HT), BS2EB300 (300 L, 1471 € HT), BS2EB400 (400 L, 1734 € HT), BS2EB500 (500 L, 1944 € HT).
Questions des utilisateurs sur BS2E DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chauffe-eau au format PDF gratuitement ! Retrouvez votre notice BS2E - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BS2E de la marque DEVILLE.

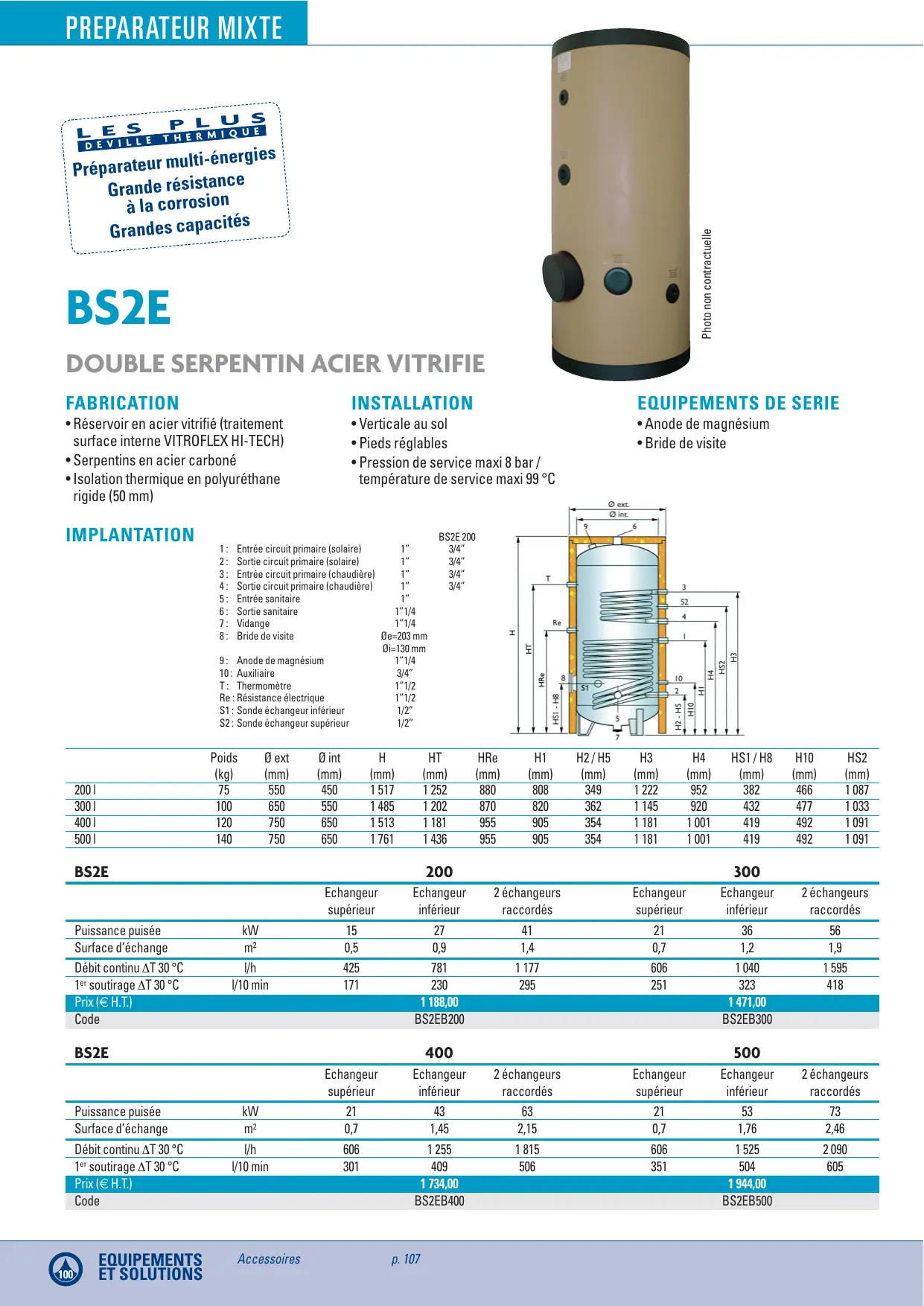

MODE D'EMPLOI BS2E DEVILLE
Préparateur multi-énergies Grande résistance à la corrosion Grandes capacités
Fabrication
- Réservoir en acier vitrifé (traitement surface interne VITROFLEX HI-TECH)
- Serpentins en acier carboné
- Isolation thermique en polyurethane rigide (50 mm)

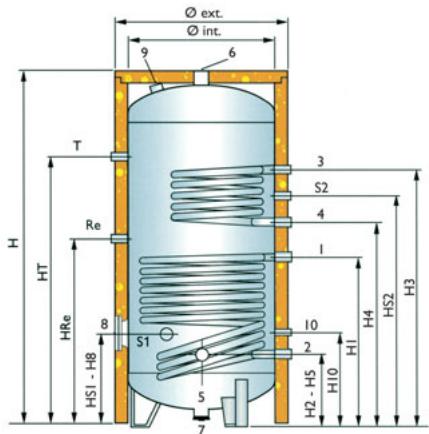

IMPLANTATION
| 1: | Entrée circuit primaire (solaire) | 1" | 3/4" |
| 2: | Sortie circuit primaire (solaire) | 1" | 3/4" |
| 3: | Entrée circuit primaire (chaudière) | 1" | 3/4" |
| 4: | Sortie circuit primaire (chaudière) | 1" | 3/4" |
| 5: | Entrée sanitaire | 1" | |
| 6: | Sortie sanitaire | 1"1/4 | |
| 7: | Vidange | 1"1/4 | |
| 8: | Bride de visite | Øe=203 mm | |
| Øi=130 mm | |||
| 9: | Anode de magnésium | 1"1/4 | |
| 10: | Auxiliaire | 3/4" | |
| T: | Thermomètre | 1"1/2 | |
| Re: | Résistance électrique | 1"1/2 | |
| S1: | Sonde échangeur inférieur | 1/2" | |
| S2: | Sonde échangeur supérieur | 1/2" |
| Poids (kg) | Ø ext (mm) | Ø int (mm) | H (mm) | HT (mm) | HRe (mm) | H1 (mm) | H2/H5 (mm) | H3 (mm) | H4 (mm) | HS1/H8 (mm) | H10 (mm) | HS2 (mm) | |
| 200 I | 75 | 550 | 450 | 1517 | 1252 | 880 | 808 | 349 | 1222 | 952 | 382 | 466 | 1087 |
| 300 I | 100 | 650 | 550 | 1485 | 1202 | 870 | 820 | 362 | 1145 | 920 | 432 | 477 | 1033 |
| 400 I | 120 | 750 | 650 | 1513 | 1181 | 955 | 905 | 354 | 1181 | 1001 | 419 | 492 | 1091 |
| 500 I | 140 | 750 | 650 | 1761 | 1436 | 955 | 905 | 354 | 1181 | 1001 | 419 | 492 | 1091 |
BS2E 200 300
| Echangeur supérieur | Echangeur inférieur | 2 échangeurs raccordés | Echangeur supérieur | Echangeur inférieur | 2 échangeurs raccordés | ||
| Puisance puisée | kW | 15 | 27 | 41 | 21 | 36 | 56 |
| Surface d'échange | m² | 0,5 | 0,9 | 1,4 | 0,7 | 1,2 | 1,9 |
| Débit continu ΔT 30 °C | l/h | 425 | 781 | 1 177 | 606 | 1 040 | 1 595 |
| 1er soutirage ΔT 30 °C | l/10 min | 171 | 230 | 295 | 251 | 323 | 418 |
| Prix (€ H.T.) | 1 188,00 | 1 471,00 | |||||
| Code | BS2EB200 | BS2EB300 |
BS2E 400 500
| Echangeur supérieur | Echangeur inférieur | 2 échangeurs raccordés | Echangeur supérieur | Echangeur inférieur | 2 échangeurs raccordés | ||
| Puisance puisée | kW | 21 | 43 | 63 | 21 | 53 | 73 |
| Surface d'échange | m² | 0,7 | 1,45 | 2,15 | 0,7 | 1,76 | 2,46 |
| Débit continu ΔT 30 °C | l/h | 606 | 1 255 | 1 815 | 606 | 1 525 | 2 090 |
| 1er soutirage ΔT 30 °C | l/10 min | 301 | 409 | 506 | 351 | 504 | 605 |
| Prix (€ H.T.) | 1 734,00 | 1 944,00 | |||||
| Code | BS2EB400 | BS2EB500 |
Photo non contractuelle
Equipements de SERIE
Anode de magnésium - Bride de visite
