CETHI 2 300 - Chauffe-eau DEVILLE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CETHI 2 300 DEVILLE au format PDF.
| Type de produit | Chauffe-eau thermodynamique avec pompe à chaleur |
| Marque | DEVILLE |
| Modèle | CETHI 2 300 |
| Capacité du ballon | 300 litres |
| Dimensions (H x L x P) | 1800 x 640 x 640 mm |
| Poids à vide | 89 kg |
| Poids en charge | Environ 385 kg |
| Alimentation électrique | 230 V / 50 Hz / monophasé |
| Puissance du compresseur | 810 W |
| Puissance de la résistance électrique d'appoint | 1500 W |
| Température maximale de l'eau | 60 °C (pompe à chaleur), jusqu'à 70 °C avec résistance) |
| Débit d'air | 450 m³/h |
| Niveau sonore | 49 dB(A) |
| Raccordements eau | Entrée et sortie 3/4" |
| Diamètre des conduits d'air | DN 150/160 mm |
| Fluide frigorigène | R407C (sans CFC) |
| Fonctions principales | Production d'eau chaude sanitaire, chauffage par pompe à chaleur, appoint électrique, traitement anti-légionellose, programmation horaire, dégivrage automatique |
| Entretien et nettoyage | Nettoyer l'évaporateur et les filtres à air régulièrement ; contrôler l'anode anticorrosion annuellement ; vérifier l'écoulement des condensats |
| Sécurité | Pressostat haute pression, limiteur de température, protection antigel, sonde de température, arrêt automatique en cas de défaut |
| Pièces détachées et réparabilité | Interventions réservées à un personnel qualifié ; schémas électroniques disponibles ; codes d'erreur affichés sur l'écran LCD pour diagnostic |
FOIRE AUX QUESTIONS - CETHI 2 300 DEVILLE
Questions des utilisateurs sur CETHI 2 300 DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau au format PDF gratuitement ! Retrouvez votre notice CETHI 2 300 - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CETHI 2 300 de la marque DEVILLE.
MODE D'EMPLOI CETHI 2 300 DEVILLE
Ballon pour production d'eau chaude sanitaire avec pompe à chaleur
CETHI 2 300
Manuel d'installation et de fonctionnement
1.1 Remarques importantes 3 1.2 Prescriptions / consignes de sécurité 3
2 Description
2.1 Remarques d'ordre général 4 2.2 Circuit réfrigérant (principe de fonctionnement de la pompe à chaleur) 5 2.3 Circuit d'eau 5 2.4 Dispositifs de sécurité et de régulation 6
3 Stockage et transport 7
3.1 Remarques d'ordre général 7 3.2 Transport au chariot évacuateur (avec et sans fourche) 7 3.3 Transport manuel 7
4 Emplacement 8
4.1 Choix de l'emplacement 8 4.2 Préparation à l'installation 9
5 Installation 10
5.1 Raccordement des conduites d'eau 10 5.2 Raccordement de la conduite d'écoulement des condensats 10 5.3 Branchements électriques 10 5.4 Branchements aux panneaux solaires uniquement pour les modèles équipés d'un échangeur supplémentaire 11
6 Mise en service 11
6.1 Circuit d'eau chaude 11 6.2 Mise en route de l'installation d'eau chaude 12 6.3 Utilisation du panneau de contrôle 12 6.4 Utilisation du panneau de contrôle 13
7 Entretien/ maintenance 14
7.1 Circuit d'eau / évacuation des condensats 14 7.2 Circuit d'alimentation en air 14 7.3 Anode anticorrosion 15
9 Défailances / recherche de pannes (pour un technicien agréé)
9.1 Schéma de la platine électronique des modèles Cethi 2 200 à 300 16 9.2 Schéma de la platine électronique des modèles CT-SUN 2 16
13 Réglage d'usine 19
- Paramètres modifiables 19 13.1 Paramètre de fonctionnement sur Cethi 2 20 13.2 Paramètre de fonctionnement sur CT-Sun 2 (solaire) 20
16 Schéma d'installation 23
16.1 Installation modele Cethi 2 23 16.2 Installation modele avec échangeur solaire 24 13.3 Installation modele avec échangeur solaire ^+ Piscine 24
Attention!
Lors du raccordement aux tuyaux du client, empêcher l'accumulation d'impuretés dans le système de tuyauteries (rincer éventuelles les conduites avant de raccorder la PAC-ECS) !
Attention!
La PAC-ECS ne peut fonctionner que remplie d'eau !
Attention!
Mettre hors tension la PAC-ECS avant de l'ouvrir, prendre compte du fait que le ventilateur continue à tourner!
Attention!
Eviter de mettre de l'eau sur les organes de commande. Avant le nettoyage, débrancher la fiche ou mettre l'appareil hors tension.
Attention!
Avant la mise en service, lire ces instructions de montage et d'utilisation!
La pompe à chaleur pour eau chaude (PAC-ECS) sert exclusivement à chauffer l'eau sanitaire et potable dans les limites de température mentionnées ! Le rechauffement d'autres liquides n'est pas indiqué. La température de l'air aspiré alimentant l'appareil ne doit pas descendre en dessous de -5 °C. La rentabilité du fonctionnement de la pompe à chaleur diminue proportionnellement à la baisse de la température de l'air évacué utilisé.
Lors de la construction et de la réalisation de la PAC-ECS, les normes CE afférentes ont été respectées. Une personne qualifiée doit s'assurer que, avant les travaux d'entretien et de mise en état sur les parties contenant du fluide frigorigène, ce fluide soit bien éliminé afin que les travaux puissent être exécutés sans danger. Utiliser le fluide frigorigène et l'éliminer comme prescrit, le fluide ne doit pas être rejeté tel quel dans l'environnement ! (Le fluide frigorigène R 407C est exempt de CFC, ininflammable et non destructeur d'ozone). Tout travail sur la PAC-ECS devra être effectué hors tension (retirer la fiche d'alimentation). Il est interdit : ○ D'exploiter l'appareil avec de l'air d'évacuation contenant des solvants ou des matières explosives ○ D'utiliser de l'air d'évacuation gras, poussièreux ou chargé d'aérosols ○ De raccorder des hottes d'évacuation de la vapeur au système de ventilation Il est interdit d'installer l'appareil à l'air libre dans des pièces exposées au gel dans des pièces humides (salle de bains par ex.) ○ dans des pièces importantes un risque d'explosion dû à des gaz, des émanations ou des poussières
Attention!
Tout travail sur la pompe à chaleur pour production d'eau chaude ne devra être réalisé que par un personnel qualifié ! Respecter les consignes de sécurité.
2.1 Remarques d'ordre général
La pompe à chaleur pour eau chaude, prête à être branchée, est pour l'essentiel composée du réservoir d'eau sanitaire, des éléments du circuit de fluide frigorigène, du circuit d'air et du circuit d'eau, ainsi que de tous les dispositifs de commande, de réglage et de surveillance destinés au fonctionnement automatique. La version de l'appareil à échangeur thermique cylindrique intégré est appropriée à un raccordement Le réservoir de ce type possède une gaine verticale (Ø interieur = 12 mm) dans laquelle une sonde extérieure de température (température du réservoir) pour la commande / régulation du deuxième générateur de chaleur peut être introduite.
Pour la production d'eau chaude, la PAC-ECS utilise, si elle est alimentée en énergie électrique, la chaleur de l'air aspiré. Les types d'appareils PAC-ECS à échangeur thermique intégré sont destinés à être raccordé à un générateur de chaleur supplémentaire tel que chaudière ou installation solaire. Une sonde extérieure de température est introduite dans une gaine verticale ( ≥ intérieur 12 mm ). Les appareils sont équipés en série d'une cartouche chauffante électrique (1,5 kW).
C'est la température de l'air aspiré (source de chaleur) qui détermine le besoin en énergie et la durée de chauffage de la production d'eau chaude. Pour cette raison, et afin de récapituler systématiquement la chaleur d'échappement, un système de conduits d'air (DN 150, longueur max. 10m) peut être relié au collier de raccordement fourni en série avec la PAC-ECS. Pour assurer un fonctionnement efficace de la pompe à chaleur, il convient d'une manière générale d'éviter tout mélange entre aspiration et échappement de l'air. L'une des solutions possibles est l'utilisation d'un flexible à la bouche d'aspiration et à celle d'échappement. Une baisse de la température extérieure provoque une diminution de la performance de la pompe à chaleur et une prolongation de la durée de réchauffement de l'air. Un fonctionnement rentable de la pompe à chaleur n'est assuré que si la température de l'air aspiré ne descend pas en dessous de -5°C. Lorsque la température de l'air aspiré descend en dessous de -5^ ± 1,5 (hystérésis de 3K), la pompe à chaleur est arrêtée et c'est la cartouche chauffante électrique livrée en série (1,5kW) qui assure la production d'eau chaude. électrique (1,5kW).
Chauffage d'appoint
L'utilisation de la cartouche chauffante à la pompe à chaleur permet de réduire le temps de chauffage de la moitié environ.
Protection antigel
Lorsque la température de l'air descend en dessous de -5^ ± 1,5^ (hystérèse de 3 K), la cartouche chauffante électrique se met automatiquement en route et chauffe l'eau (température nominale) à la température consigne. La température de l'eau chauffée par la cartouche électrique en mode de fonctionnement antigel peut monter au-delà de la valeur consigne!
Chauffage de secours
En cas de dysfonctionnement de la pompe à chaleur, la cartouche chauffante électrique assure le maintien de la production d'eau chaude.
Si la température requise de l'eau est supérieure à celle que peut produire la pompe à chaleur (60 °C env.), elle peut être portée à 70 °C max. au moyen de la cartouche chauffante électrique (paramètre numéro 0).
○ Traitement anti-légionellose
La cartouche chauffante s'enclenche automatiquement et réchauffe l'eau jusqu'à obtention de la température maximale de 70°C env. régée en usine un fois par (paramètre supérieur 4).
2.2 Circuit réfrigérant (principe de fonctionnement de la pompe à chaleur)
Le circuit réfrigérant est un système fermé dans lequel le liquide frigorigène R407C sert de vecteur d'énergie. Dans l'échangeur à ailettes, la chaleur de l'air aspiré est soustraite à basse température d'évaporation et transmise au liquide frigorigène. Le liquide frigorigène est aspiré sous forme de vapeur par un compresseur qui le porte à une pression et une température plus élevées et l'envoie au condenseur dans lequel la chaleur soustraite dans l'évaporateur et une partie de l'énergie absorbée par le compresseur est cédée à l'eau. Puis, la pression élevée de condensation est ramenée par un organe de décompression (détendeur) au niveau d'une pression d'évaporation, et le liquide frigorigène peut à nouveau soustraire, dans l'évaporateur, la chaleur contenue dans l'air aspiré.
2.3 Circuit d'eau
Les circuits d'eau des PAC-ECS sont différents suivant le type (avec ou sans échangeur de chaleur intégré). Les raccordements d'eau (voir figure) se trouvent sur la partie arrêtée de l'appareil.
Remarques importantes
Afin d'économiser de l'énergie, il est recommandé de renoncer à un circuit de bouclage. Lorsqu'une conduite de circulation est raccordée au système de distribution d'eau chaude, prévoir une possibilité de fermeture (vanne ou autre élément de robinetterie) afin de limiter les pertes d'énergie inutiles. Le branchement de la conduite de circulation est réalisé en fonction des besoins (commande par minuterie ou au cas par cas).
Écoulement des condensats
cf. Point 7.1 « Raccordement de la conduite d'écoulement des condensats »
* uniquement pour les modèles équipés d'un échangeur solaire ex: CT-SUN 2
2.4 Dispositifs de sécurité et de régulation
La PAC-ECS est équipée des dispositifs de sécurité suivants :
Le pressostat haute pression protège la pompe à chaleur d'une pression trop importante du circuit réfrigérant. En cas de dysfonctionnement, le pressostat actionne l'arrêt de la pompe à chaleur.
Un redémarrage de la pompe à chaleur se produit automatiquement lorsquela pression du circuit réfrigérant est retombée.
Limites de température de sécurité de la cartouche chauffante
Le Limiteur de température protège l'installation de production d'eau chaude contre toute augmentation inadmissible de la température. Un dépassement de la température fixée (99 °C) déclenche l'arrêt de la cartouche chauffante.
Réglage de température PAC (paramètre n°0)
Le contrôle de la température dans le gallon d'eau chaude et la régulation du fonctionnement du condensateur sont assurés par le régulateur de température. Celui-ci saisit la température de l'eau mesurée par une sonde pour la régler en fonction de la valeur consigne fixée. Le niveau de température souhaité (valeur consigne) est réglé par le bouton « haut » et « bas » du panneau de contrôle.
La sonde du thermostat saisit la température dans la PAC-ECS directement contre le condenseur (température de l'air aspiré). Lorsque la température descend en dessous de la valeur fixée (paramètre 7 réglage d'usine -7°C), l'appareil lance un cycle de dégivrage.
3.1 Remarques d'ordre général
D'une manière générale, la PAC-ECS doit être stockée et transportée emballée, à la verticale et vide d'eau. Sur de petits trajets, une inclinaison de est autorisée à condition de transporter la PAC avec précaution. Les températures de transport et de stockage admises sont de -20 à +60 °C.
3.2 Transport au chariot élévateur (avec et sans fourche)
Lors du transport à chariot élévateur avec fourche, la PAC-ECS doit rester montée sur une palette. Maintenir une vitesse d’élevation réduite. La PAC-ECS pouvant facilement perdre l’équilibre, il convient de l’arrimer pour éviter qu’elle ne bascule. Afin d’éviter tout dommage, poser la PAC-ECS sur une surface plane!
Pour le transport manuel, la palette en bois peut être utilisée comme socle. Une deuxième ou troisième personne peut aider au transport au moyen de sangles (celles-ci peuvent entourer l'enveloppe du réservoir et être fixées aux sorties du tube d'eau). Dans ce type de transport (y compris par diable), veiller à ne pas dépasser l'inclinaison max. admissible de (voir figure). S'il n'est pas possible d'éviter un transport en position inclinée, mettre en route la PAC-EC (commutateur « Pompe à chaleur ») au plus tard une heure après l'avoir montée sur son emplacement définitif.
QUELOUES INSTANTS
JAMAIS!

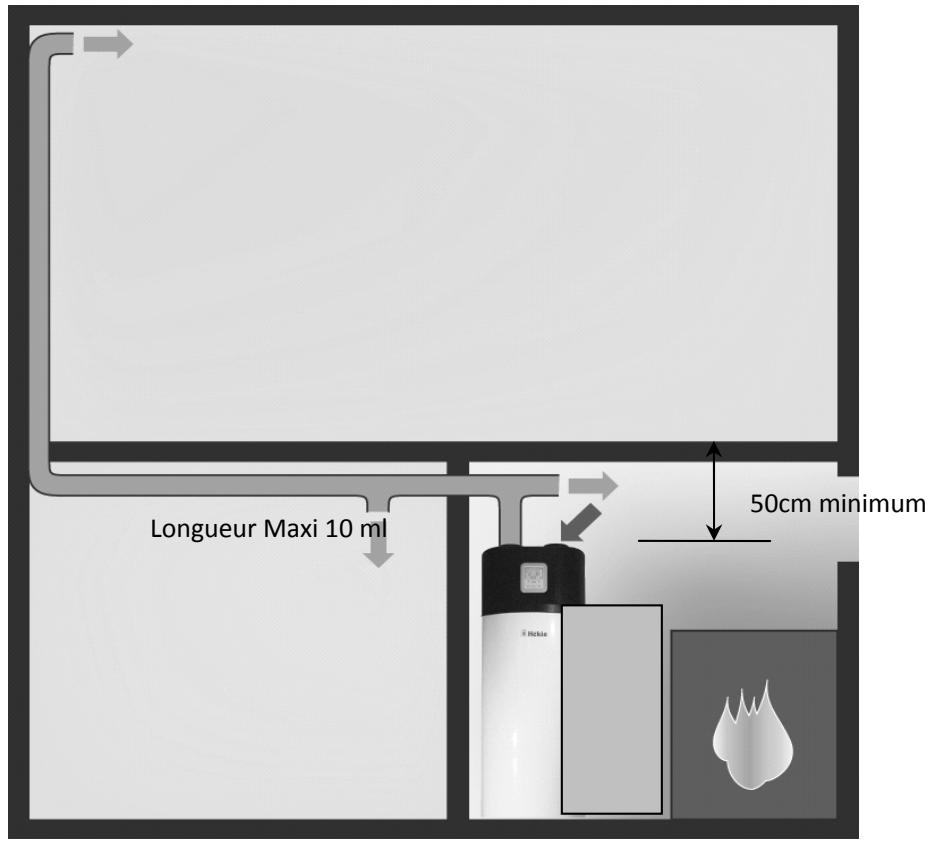

4.1 Choix de l'emplacement
La PAC-ECS doit être installée dans une pièce sèche à l'abri, de préférence dans un local hors du gel. En outre, la température ambiante et l'air aspiré par la PAC-ECS doivent se situer dans une plage de 0°C à 35°C (nécessaire au bon fonctionnement de la pompe à chaleur).
L'appareil ne doit pas être placé ni l'aspiration de l'air réalisée dans des pièces où il y a un risque d'explosion dû à des gaz, des émanations ou des poussières. Pour éviter que les murs intérieurs ne soient abîmés par l'humidité, il est recommandé de veiller à ce que la pièce dans laquelle l'air évacué est introduit soit bien isolée des pièces avoisinantes. Prévoir l'évacuation des condensats (avec siphon) (il est possible de les faire évacuer dans le siphon du groupe de sécurité). L'air aspiré ne doit pas être trop pollué ni contenir trop de poussières. La résistance au poids du plancher doit être suffisante (poids CETHI 2-300 litres remplie 385kg env.!).
Pour assurer un fonctionnement sans heurs de la PAC-ECS et faciliter les travaux de maintenance et de remise en état, il convient, lors de son installation, de respecter une distance min. de
0,6 m autour de l'appareil ainsi qu'une hauteur de plafond minimale de 2,50 m env. permettant une marche sans conduite d'air ni coude d'aménagement d'air (« emplacement auto ventilé »). Le raccordement à la PAC-ECS peut être effectué (en option) au moyen de conduites d'air isolées de diamètre nominal 160 et d'une longueur max. totale de 10 m.
Installation dans une chaufferie
Installations dans une buanderie
Si le local est de plafond peu élevé et qu'on a renoncé à utiliser des conduites d'air, il est nécessaire, pour assurer une bonne ventilation, d'employer au moins un coude d'air (90° diamètre nominal DN 160). Avant d'utiliser le coude d'air, vérifier qu'il soit rattaché au collier de raccordement (diamètre nominal DN 160) de la bouche d'évacuation de telle sorte que la bouche d'évacuation du coude soit aussi éloignée de la bouche d'aspiration de l'appareil que possible. Respecter en outre les distances minimales indiquées sur la figure. Les tubulures de raccordement aux conduites d'air « Aspiration » et « Évacuation »
4.2 Préparation à l'installation
Retirer tous les emballages. Enlever la palette et positionner le sur le sol. Positionner la PAC-ECS et vérifier qu'elle est bien d'aplomb en réglant les pieds.

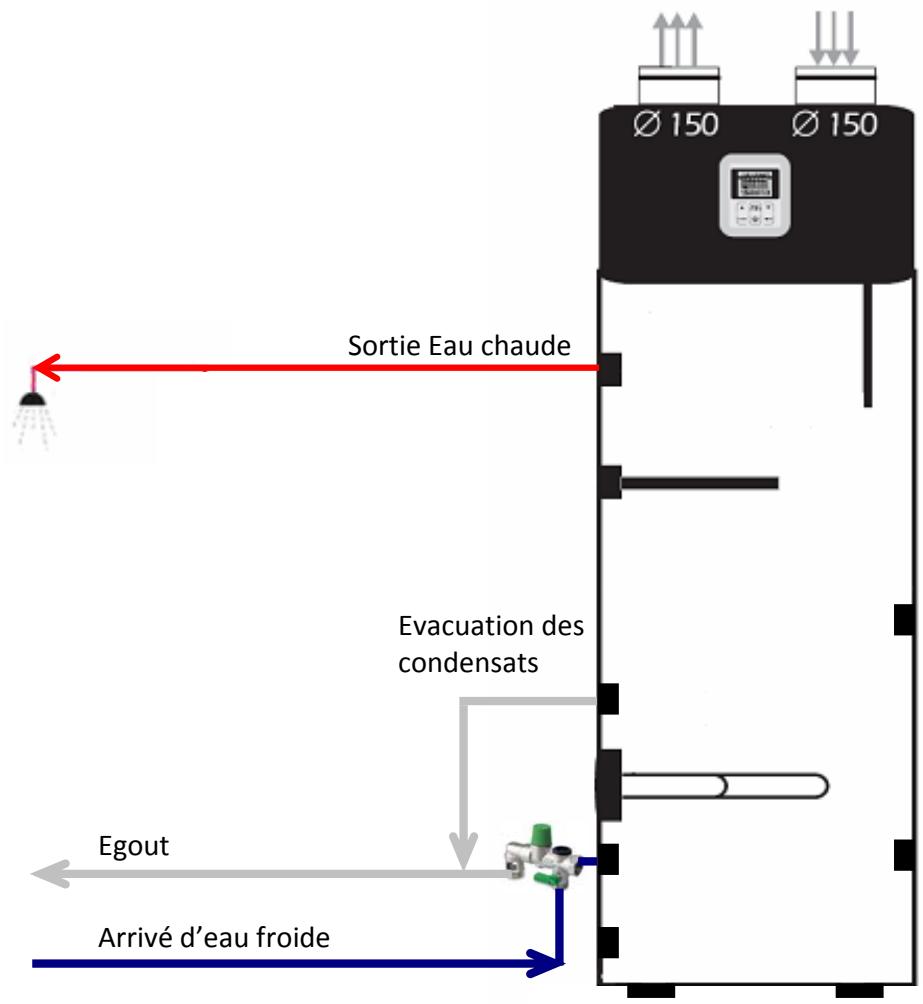

5.1 Raccordement des conduites d'eau
Les diamètres nominaux pour le raccordement aux conduites de l'installation sanitaire du client doivent être déterminés en fonction de la pression d'eau disponible et des pertes de pression du système de tuyauteries. Prévoir en particulier un détendeur en cas de pression trop importante dans les conduites d'eau!. Respecter en outre les consignes locales relatives aux installations d'eau potable!
Les conduites d'eau peuvent être de type rigide ou flexible. Tenir compte du comportement à la corrosion des matériaux utilisés pour le système de tuyauteries afin d'éviter les dégâts dus à la rouille. Un groupe de sécurité à la norme européenne CE doit être installé avant l'entrée d'eau de la PAC-ECS.
Attention!
Lors du raccordement aux tuyaux du client, empêcher l'accumulation d'impuretés dans le système de tuyauteries (rincer éventuelles les conduites avant de raccorder la PAC-ECS) !
5.2 Raccordement de la conduite d'écoulement des condensats
Une connexion en 3/4'' est prévue pour l'évacuation des condensats. Il doit être monté de telle sorte que les condensats (formés lors du fonctionnement de la pompe à chaleur) s'écoulent librement. Faire deboucher les condensats sur un siphon.
5.3 Branchements électriques
La PAC-ECS est pré-cablée et prête à être branchée, l'alimentation électrique s'effectue par câble de raccordement secteur sur prise de courant de sécurité ( 230 V, 50 Hz). Cette prise de courant doit rester accessible après le montage. Un câble supplémentaire doit être monté, dans un presse-étoupe libre et en décharge de traction, sur la pompe à chaleur pour permettre la commande d'appareils externes nécessaires au fonctionnement du deuxième générateur de chaleur (uniquement sur PAC-ECS à échangeur thermique). (Pour ce raccordement électrique, retirer la casquette noire en matière plastique de la PAC-ECS.)
En outre, le câble doit être tiré dans un passage à câbles libre prévu à cet effet à travers la paroi de la pompe à chaleur.
Modèle équipé de la régulation solaire dans la PAC-ECS (décembre 2009)
Fig. 1
La borne de raccordement électrique (L et N) serre à raccorder au groupe de pompage (fig.1) La borne de raccordement électrique (1 et 2) serre à raccorder la sonde de température ce situant sur le panneaux solaire (fig.1)

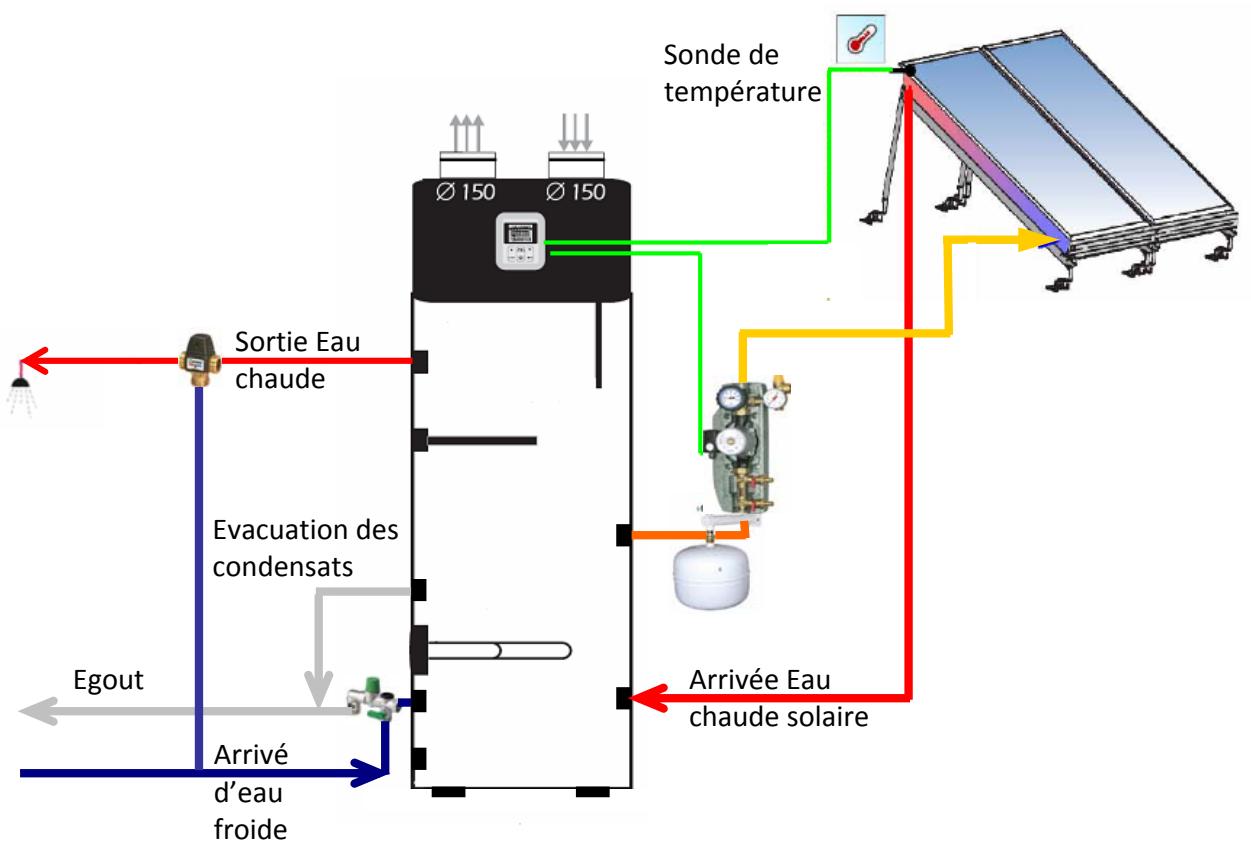

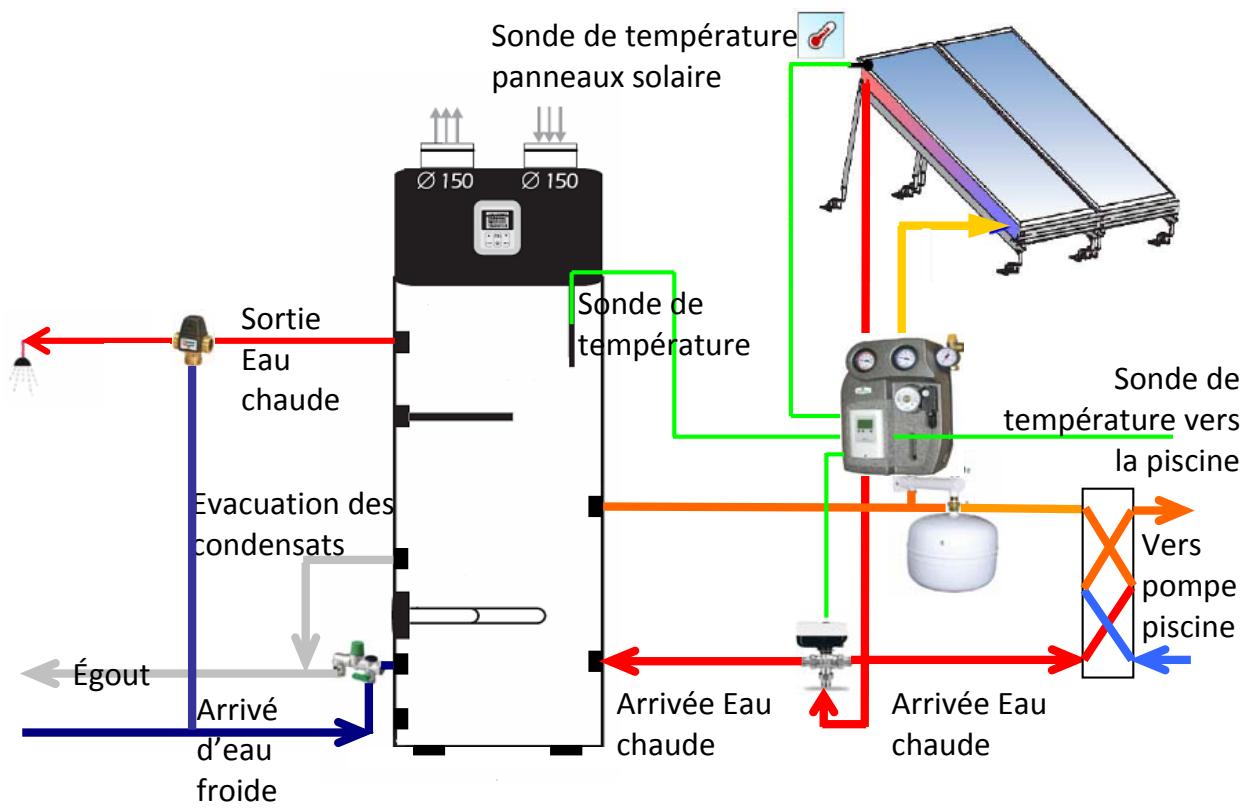

5.4 Branchements aux panneaux solaires uniquement pour les modèles équipés d'un échangeur supplémentaire
La PAC-ECS avec échangeur supplémentaire dispose de raccordements pour se raccorder au solaire
Attention!
La PAC-ECS ne peut fonctionner que remplie d'eau !
Pour son circuit d'eau chaude, le client peut utiliser les matériaux suivants :
cuivre → acier inoxydable laiton → matériau plastique
En fonction des matériaux utilisés dans le circuit d'eau chaude (monté par le client), des incompatibilités peuvent provoquer des dégâts dus à la corrosion. C'est le cas lorsque sont utilisés des matériaux zingués et contenant de l'aluminium. Prévoir éventuellement un filtre si l'eau utilisée pour le fonctionnement de la pompe risque de contenir des impuretés.
6.2 Mise en route de l'installation d'eau chaude
- Les montages effectués sur les circuits d'eau et d'air ainsi que sur les installations électriques doivent être réalisés en conformité avec la réglementation en vigueur et intégralement. ○ Remplir le circuit d'eau chaude par le biais d'un raccordement externe. ○ Purger le circuit d'eau chaude (ouvrir les robinets d'eau chaude aux points de purgege supérieurs jusqu'à échéance complet de l'air). Vérifier l'étanchéité de la totalité du circuit. ○ Prévoir l'alimentation en tension. ○ Activer le commutateur « Marche » La température d'eau chaude souhaitée peut être fixée graduellement (jusqu'à 60°C) au moyen du bouton de sélection de température (voir figure). Une certaine durée de chargement est nécessaire avant que le niveau de température sélectionné soit atteint.
Mise sous tension
Après avoir effectué tous les contrôles, mettez la PAC sous tension. Elle se trouve alors en mode veille, l'écran affiche l'heure (ici 20h00).
Allumage
Presse la touche “ ” pour allumer votre PAC Deville. L'écran LCD affiche alors la température de l'eau du réservoir.
Arrêt
Presse la touche " " pour éteindre votre PAC Deville. Elle retrouve le mode veille, l'écran affiche de nouveau l'heure.
Remarques pour économiser l'énergie
Afin d'obtenir de la pompe à chaleur intégrée un coefficient de performance élevé et des pertes à l'arrêt réduites, la PAC-ECS ne doit généralement pas fonctionner avec une température d'eau chaude supérieure à 50 °C
Seuls des cas exceptionnels justifient un réglage du régulateur de température sur des valeurs plus élevées ou une mise en marche manuelle de la cartouche chauffante. Afin de garantir un fonctionnement optimal du compresseur et une réduction de la durée de ses arrêts, éviter d'enclencher et de désenclencher à plusieurs reprises la pompe à chaleur !

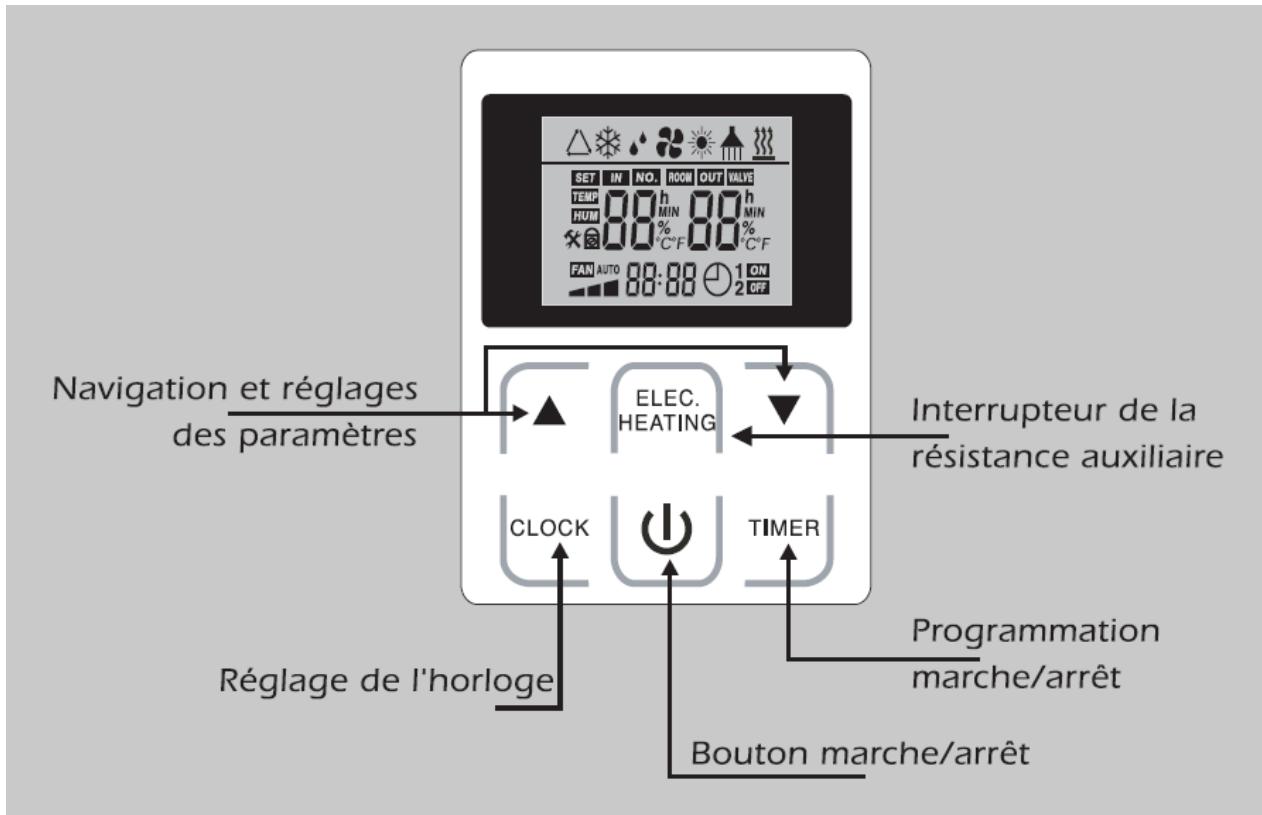

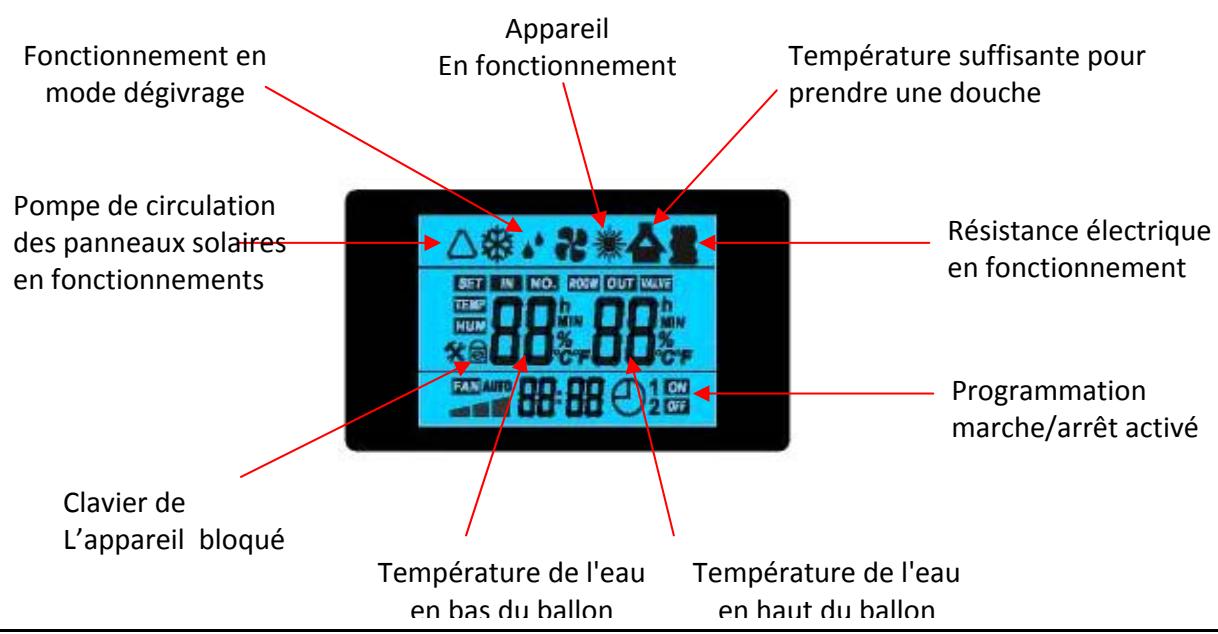

6.4 Utilisation du panneau de contrôle
Durant le fonctionnement ou en mode veille, il est possible de contrôler les différents paramètres en pressant les touches "▲" et "▼". Sur l'écran LCD, le premier caractère indique le code du paramètre (se reporter au tableau en page 7 pour la correspondance des codes) et le nombre à sa droite indique la valeur de ce paramètre.
Modifier les réglages
(NB: Vous ne pouvez modifier les réglages que pendant que votre PAC est en veille. Durant l'utilisation, seul le contrôle des paramètres est possible. Pressez la touche “ ” pour allumer votre PAC Deville. L'écran LCD affiche alors la température de l'eau du réservoir).
Pour afficher le paramètre désiré, pressez le nombre de fois ajustat " " et " ". o Pressez simultanément et "Elec. Heating" pour modifier la valeur du paramètre affiché. Si vous ne faites rien durant 5 secondes, la PAC sort du mode de réglage et revient au mode veille.
Si un dysfonctionnement apparaît, en mode veille comme lors de l'utilisation de votre PAC, le système s'arrête et un code de dysfonctionnement apparaît sur l'écran LCD. Prière de vous reporter au tableau page 12 pour la correspondance des codes d'erreur, corrigez le problème si possible, sinon contactez votre installateur.
Ici, dysfonctionnement de la sonde de température.
(Programmation (heure creuse))
Il est possible de programmer un démarrage et un arrêt du chauffe-eau : appuyer 2 fois sur la touche TIMER, ON s'affiche, régler l'heure de démarrage avec les curseurs “ ▲ ” et “ ▼ ”, rappuyer sur TIMER pour régler les minutes. Appuyer de nouveau sur la touche TIMER, OFF s'affiche, régler l'heure d'arrêt avec “ ▲ ” et “ ▼ ” puis TIMER pour régler les minutes. Enfin, rappuyer 1 fois sur TIMER, ON et OFF sont allumés, la programmation est effective.
Attention!
Mettre hors tension la PAC-ECS avant de l'ouvrir, prendre compte du fait que le ventilateur continue à tourner!
Généralités
La pompe à chaleur ne nécessite guère de maintenance. Il convient, après la mise en service et à plusieurs jours d'intervalle, de vérifier une fois que le système d'eau est bien étanche et que l'évacuation des condensats n'est pas obturée. Ne pas effectuer de travaux de maintenance sur le circuit réfrigérant de la pompe à chaleur. Pour nettoyer la PAC-EC, utiliser un chiffon humide et un peu d'eau savonneuse.
Attention!
Eviter de mettre de l'eau sur les organes de commande. Avant le nettoyage, sortie la fiche ou mettre l'appareil hors tension.
7.1 Circuit d'eau / évacuation des condensats
Le contrôle du circuit d'eau se limite aux filtres qu'aurait installés le client et aux fuites éventuelles. Nettoyer ou remplacer les filtres encrassés. Vérifier de temps à autre que la vanne d'étanchéité au bout du flexible d'évacuation des condensats est bien propre, la nettoyer si nécessaire.
7.2 Circuit d'alimentation en air
Les travaux de maintenance se limitent au nettoyage de l'évaporateur (en fonction des besoins ou à intervalles réguliers).
Attention!
Ailettes du ventilateur à arêtes vives : risque de blessure. Veiller à ne pas déformer ni endommager les ailettes !
Si des filtres à air sont utilisés, vérifier régulièrement qu'ils ne soient pas sales. Les nettoyer ou les remplacer si nécessaire.
7.3 Anode anticorrosion
L'anode anticorrosion montée dans le ballon d'eau chaude doit être contrôlée à intervalles réguliers et tous les ans au minimum après la mise en service de la pompe à chaleur. La replacer si nécessaire. Le contrôle électrique est réalisé au moyen d'un ampèremètre adapté sans vider le ballon d'eau.
retirer le raccord PE de la languette d'emboitement de l'anode anticorrosion. brancher l'ampèremètre (0 à 0,50mA) entre le raccord PE et la languette d'emboitement. évaluation du degré d'usure de l'anode anticorrosion : mesure > 1 mA ⇒ anode en bon état. mesure < 1 mA ⇒ anode à contrôler ou remplacer.
Si un contrôle électrique définitif de l'anode anticorrosion ne peut être effectué, un contrôle visuel par une personne qualifiée est recommandé.
(Lorsqu'un remplacement de l'anode anticorrosion [par un spécialiste] se révèle nécessaire, vider le ballon d'eau par la vanne de vidange prévue à cet effet (y penser lors du montage).)
Attention!
Une anode anticorrosion en mauvais état de marche abrège la durée de service de l'appareil ! (Anode anticorrosion : anode en magnésium isolée électriquement)
Attention!
Tout travail sur la PAC-ECS ne devra être réalisé que par un personnel qualifié! Respecter les consignes de sécurité !
La pompe à chaleur ne fonctionne pas!
Veuillez vérifier que
le connecteur est bien dans la prise, le commutateur de service est activé, la prise de courant est alimentée, la température de l'air aspiré ou la température ambiante est ≥ -5^, le régulateur de température n'a pas actionné l'arrêt de la pompe à chaleur, la température de l'eau chaude ne se monte pas déjà à 60°C (voire plus)
La pompe à chaleur s'arrête prématurément (la température consigne n'est pas encore atteinte)
Veuillez vérifier que les conduites de ventilation ne sont pas bouchées ou leur ouverture obturée, ou que les filtres éventuels ne sont pas fortement encrassés (bouchés).
Les condensats ne s'écoulent pas (présence d'eau sous l'appareil)
Veuillez vérifier que
O la vanne d'étanchéité au bout du flexible d'évacuation des condensats n'est pas sale ou obturée; la nettoyer si nécessaire; la vanne peut être facilement démontée et remontée. ○ rien n'entrave l'alimentation et l'évacuation de l'air (conduite d'air pliée / filtre à air bouché).
Si les questions ci-dessus ne vous permettent pas de remédier à la défaillance, veuillez vous adresser à votre installateur ou à votre service après-vente.
9 Défaillances / recherche de pannes (pour un technicien agréé)
Niveau de la valve d'expansion (uniquement sur version avec détendeur électronique, sinon valeur fixe 39)
9.1 Schéma de la platine électronique des modèles CETHI 2
9.2 Schéma de la platine électronique des modèles CT-Sun 2
La nature des éventuels dysfonctionnements peut être déterminée grâce aux différents codes qui s'affichent sur l'écran LCD. Les solutions sont répertoriées dans le tableau ci-dessous.
| Échec | Contrôleur sur le panneau de contrôle | Levoyant de signalisation Sur la platine électronique | Cause | Solutions |
| Mise sous tension | Off | |||
| Fonctionnement d'unité | On | |||
| Anomalie de la sonde d'entrée d'eau froide | P1 | 1 On 1 Off | la sonde est HS ou en court-circuit | Vérifier et replacer la sonde d'entrée d'eau du niveau inférieur du gallon thermodynamique |
| Anomalie de la sonde de sortie d'eau chaude | P2 | 2 On 1 Off | la sonde est HS ou en court-circuit | Vérifier et replacer la sonde de sortie d'eau du niveau supérieur du gallon thermodynamique |
| Anomalie de la sonde au niveau du condenseur | P3 | 3 On 1 Off | la sonde est HS ou en court-circuit | Vérifier et replacer la sonde pour l'eau au niveau du condenseur |
| Anomalie de la sonde au niveau de la résistance | P4 | 4 On 1 Off | la sonde est HS ou en court-circuit | Vérifier et replacer le temp. Sonde au niveau de la résistance électrique |
| Anomalie de la sonde au niveau des panneaux solaire | P5 | 5 On 1 Off | la sonde est HS ou en court-circuit | Vérifier et replacer le temp. Sonde au niveau des panneaux solaires |
| Coupure haute pression | E1 | 6 On 1 Off | 1, trop de réfrigérant dans l'unité 2, mauvais échange thermique sur l'air | 1. Décharger le gaz superflu 2.nétoyer l'échangeur de chaleur du côte de l'entrée d'air |
| Coupure BASSE pression | E2 | 7 On 1 Off | 1. pas assez de réfrigérant 2. le filtré ou le capillaire est bouché 3. l'échange avec l'eau n'est pas suffisant 4, sonde d'expansion est cassé | 1.Vérifier s'il y a une fuite et remplit le gaz 2.replace le filtré ou le capillaire 3.Nétoyer l'échangeur de côte de l'eau ou déchargent l'air dans la boucle de l'eau 4.utiliser une nouvelle valve de l'expansion |
| Notice Technique Cethi 2 | Thermique | |||
| Février 2009 | ||||
| Le niveau d'eau | E3 | 8 On 1 Off | Le niveau d'eau est inférieur au commutateur de niveau d'eau ou au commutateur de niveau d'eau cassé | Recharger l'eau ou vérifier le commutateur de niveau d'eau |
| Panne de communication | E8 | On | Panne de communication entre la platine électronique et le panneau de contrôle | Vérifier le raccordement de fil entre le panneau de contrôle et la platine électronique |
| Dégivrage | dégivrage indiqué | flash | ||
10 Mise hors service
Tâches à accomplir :
Mettre la PAC-ECS hors tension. Fermer complètement le circuit d'eau (eau chaude, eau froide et eau de circulation) et vider le ballon d'eau chaude.
11 Exigences en matière de protection de l'environnement
En cas de maintenance ou de mise hors service de la PAC-ECS, respecter les consignes de protection de l'environnement en matière de récupération, de recyclage et d'élimination des consommables et des composants suivant DIN EN 378
| Modèle | CETHI 2 | |
| Puisance CalorifiqueAir 20°C/Air humide 60°C | W | 2600 |
| Puisance CalorifiqueAir 7°C/ Air humide 35 °C | W | 2750 |
| Capacité | L | 300 |
| puissance du comprésur | W | 810 |
| Intensité | 3,7 | |
| Tension | V/Ph/Hz | 220-240/1/50 |
| Nombre de comprésur | 1 | |
| Type de Compresseur | Rotatif | |
| Température de l'eau de sortie | °C | 55 |
| Température de l'eau maximum | °C | 60 |
| Débit d'air | m3/h | 450 |
| Pression d'air disponible | Pa | 60 |
| Diamètre de sortie | millimètre | 150/160 |
| Puisance sonore | DB (A) | 49 |
Notice Technique Cethi 2
Février 2009
| raccordement d'entrée d'eau | pouce | 3/4" |
| raccordement de sortie d'eau | pouce | 3/4" |
| Résistance additionnelle | W | 1500 |
| Dimensions | millimètre | 640/1800 |
| Poids | kilogramme | 89 |
13 Réglage d'usine
13.1 Paramètre modifiable
| Paramètre | Signification | plage | Réglaged'usine | Remarques |
| 0 | Température de l'eau de return. dans le réservoir | 0-70°C | 55°C | Réglable |
| 1 | Différentiel température provoquant le redémarrage | 2-15°C | 5°C | Réglable |
| 2 | Température de l'eau de réservoir. pourmettre en marche la résistance électrique | 10-90°C | 55° | Réglable |
| 3 | Temps de fonctionnement de la résistance électrique | 0-90min | 30min | Réglable |
| 4 | Température maximum pour letraitement anti-legionel par semaine | 60-90°C | 70° | Réglable |
| 5 | Durée maximum pour la montée entempérature | 10-90min | 30min | Réglable |
| 6 | Période de dégivrage | 30-90min | 45min | Réglable |
| 7 | Température à l'évaporateur pour ledémarrage de dégivrage | 0-30°C | -7° | Réglable |
| 8 | Température à l'évaporateur provoquant l'accêt du dégivrage | 2-30°C | 13° | Réglable |
| 9 | Durée du dégivrage | 1-12min | 8min | Réglable |
| 10 | Mise en service de la soupape d'expansion électronique(uniquement sur apparéil avec détendeur électronique) | 0-1 | 1 | Réglable |
| 11 | Température de surchauffe(valable si paramètre 10 régle sur 1)(uniquement sur apparéil avec détendeur électronique) | -20-20°C | 5°C | Réglable |
| 12 | Niveau d'ajustement manuelde la soupape d'expansion(uniquement sur apparéil avec détendeur électronique) | 10-50°C | 35° | Réglable |
| 13 | Différentiel température provoquant le démarrage de lapompe pour le solaire(uniquement sur les version CT-Sun 2(solaire)) | 10-50°C | 35° | Réglable |
| A | température de l'eau pour la partie inférieure du gallon | -30-90°C | Véritable chiffre affché Message d'erreur P1 |
| B | Température de l'eau pour la partie supérieure du gallon | -30-90°C | Véritable chiffre affché Message d'erreur P2 |
| C | Température à l'évaporateur | -30-90°C | Véritable chiffre affché Message d'erreur P3 |
| D | Température à l'entrée du compresseur (sur version sans détendeur électrique sinon valeur fixe 18°) | -30-90°C | Véritable chiffre affché Message d'erreur P4 |
| E | Température à la sortie du compresseur (sur version sans détendeur électrique sinon valeur fixe 78°) | -30-90°C | Véritable chiffre affché Message d'erreur P5 |
| F | Niveau de la valve d'expansion (uniquement sur version avec détendeur électrique sinon valeur fixe 39) | -30-90°C | 10 |
13.3 Paramètre de fonctionnement sur ct-sun 2
| A | température de l'eau pour la partie inférieure du gallon | -30-90°C | Véritable chiffre affché Message d'erreur P1 |
| B | Température de l'eau pour la partie supérieure du gallon | -30-90°C | Véritable chiffre affché Message d'erreur P2 |
| C | Température à l'évaporateur | -30-90°C | Véritable chiffre affché Message d'erreur P3 |
| D | Température à l'entrée du compresseur (sur version sans détendeur électronique sinon valeur fixe 18°) | -30-90°C | Véritable chiffre affché Message d'erreur P4 |
| E(CT-Sun 2) | Température au collecteur solaire | -30-90°C | Véritable chiffre affché Message d'erreur P5 |
| F | Niveau de la valve d'expansion (uniquement sur version avec détendeur électronique sinon valeur fixe 39) | -30-90°C | 10 |

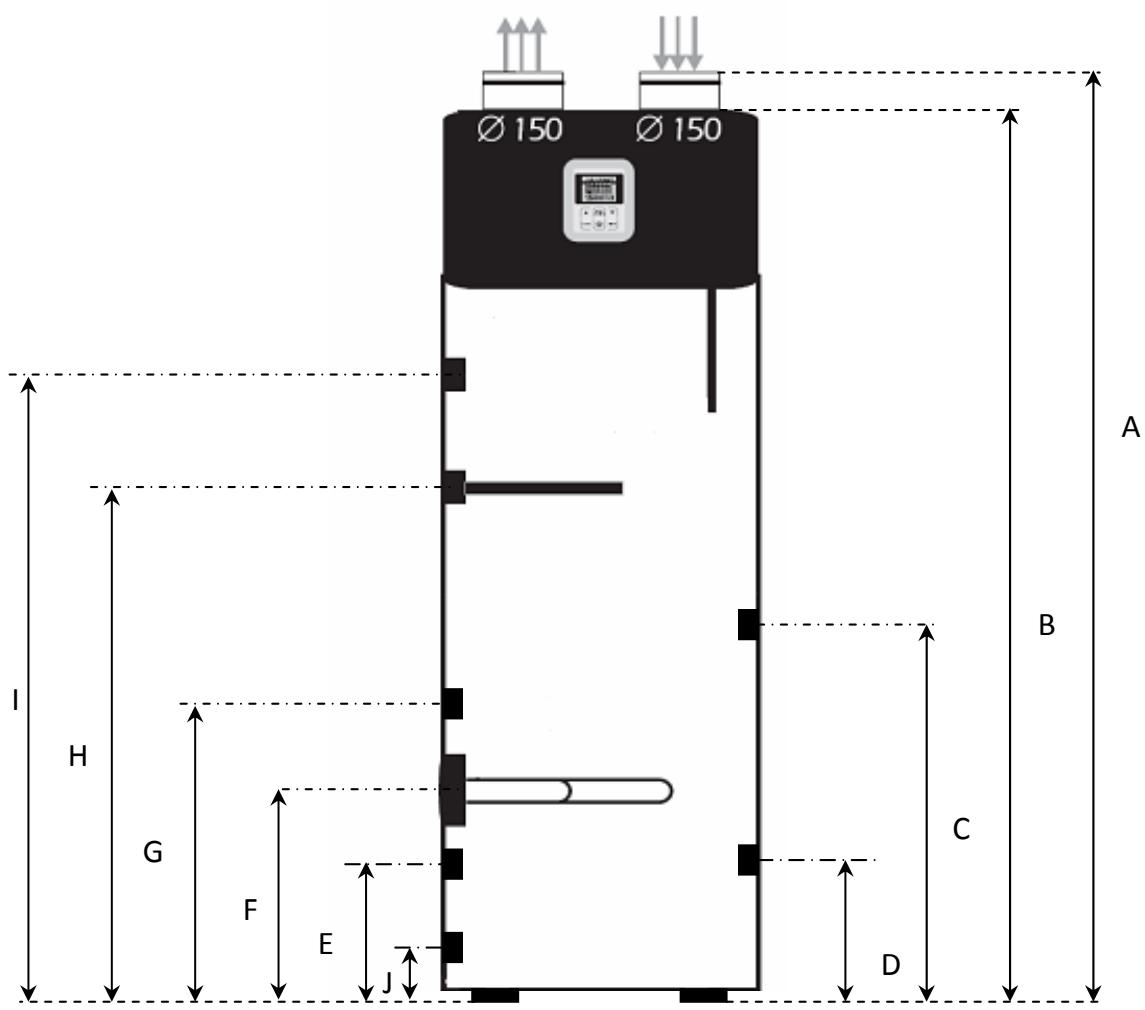

14 Dimensions de l'appareil
| Modèle | A | B | C | D | E | F | G | H | I | J | K |
| CETHI 2-300 | 1800 | 1760 | 285 | 485 | 630 | 1200 | 1315 | 67 | 640 | ||
| CT-Sun 2-300 | 1800 | 1760 | 885 | 485 | 285 | 485 | 635 | 1020 | 1120 | 67 | 640 |
