MODE D'EMPLOI CO7782 DEVILLE
4.2.1 Combustible recommandé 4.2.2 Combustibles interdits
4.3 EMPLOI DES ORGANES DE MANOEUVRE ET DES ACCESSOIRES 4.4 UTILISATION
4.4.1 Allumage 4.4.2 Fonctionnement
4.4.2.1 Fonctionnement intermittent et continu 4.4.2.2 Conduite du feu 4.4.2.3 Décaissement
4.4.3 Règles de sécurité
5 - CONSEILS DE RAMONAGE ET D'ENTRETIEN DE L'APPAREIL ET DU CONDUIT DE FUMEE 9 6-CONDITIONS GENERALES DE GARANTIE 11
Nous vous conseillons de lire attentivement, et au complet, le texte de la notice afin de tirer le meilleur usage et la plus grande satisfaction de votre appareil DEVILLE.
Le non-respect des instructions de montage, d'installation et d'utilisation entraîne la responsabilité de celui qui les effectue.
CET APPAREIL DOIT ETRE INSTALLLE CONFORMEMENT AUX SPECIFICATIONS DES D. T. U. EN VIGUEUR.
Toutes les réglementations locales et nationales, ainsi que les normes européennes, doivent être respectées lors de l'utilisation de l'appareil. L'appareil ne doit pas être modifié.
L'INSTALLATION PAR UN PROFESSIONNEL QUALIFIE EST RECOMMANDEE.

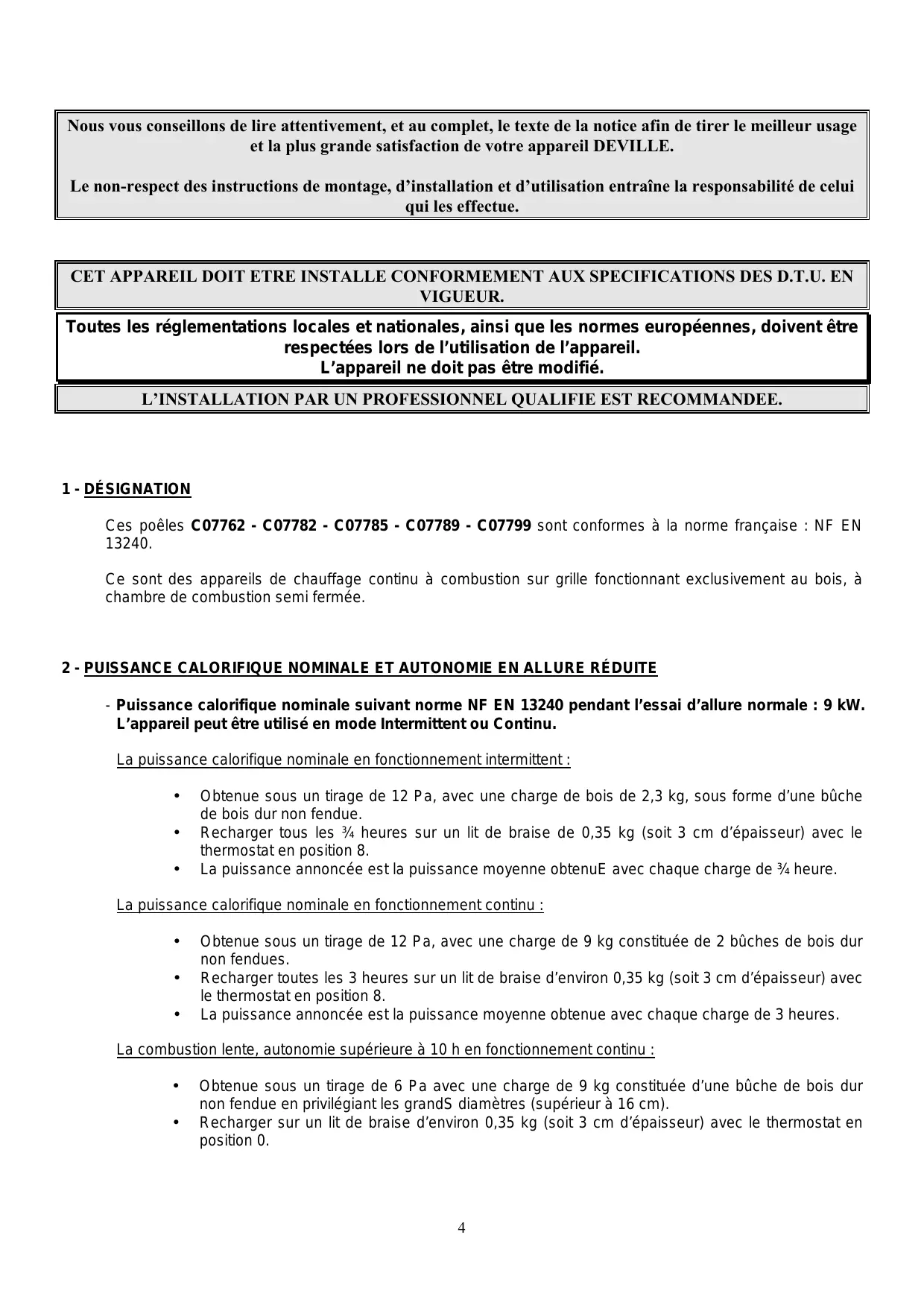

1 - Désignation
Ces poêles C07762 - C07782 - C07785 - C07789 - C07799 sont conformes à la norme française : NF EN 13240.
Ce sont des appareils de chauffage continu à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi fermée.
2 - Puissance calorifique nominale et autonomie en ALLURE réduite
- Puissance calorifique nominale suivant norme NF EN 13240 pendant l'essai d'allure normale : 9 kW. L'appareil peut être utilisé en mode Intermittent ou Continu.
La puissance calorifique nominale en fonctionnement intermittent :
- Obtenue sous un tirage de 12 Pa, avec une charge de bois de 2,3 kg, sous forme d'une bûche de bois dur non fendue.
- Recharger tous les 3/4 heures sur un lit de braise de 0,35 kg (soit 3 cm d'épaisseur) avec le thermostat en position 8. La puissance annoncée est la puissance moyenne obtenue avec chaque charge de 3/4 heure.
La puissance calorifique nominale en fonctionnement continu :
- Obtenue sous un tirage de 12 Pa, avec une charge de 9 kg constituée de 2 bûches de bois dur non fendues.
- Recharger toutes les 3 heures sur un lit de braise d'environ 0,35kg (soit 3 cm d'épaissur) avec le thermostat en position 8. La puissance anoncée est la puissance moyenne obtenue avec chaque charge de 3 heures.
La combustion lente, autonomie supérieure à 10 h en fonctionnement continu :
- Obtenue sous un tirage de 6 Pa avec une charge de 9 kg constituée d'une bûche de bois dur non fendue en privilégiant les grands diamètres (supérieur à 16 cm).
- Recharger sur un lit de braise d'environ 0,35 kg (soit 3 cm d'épaisseur) avec le thermostat en position 0.
3.1 Description (fig. 1, 2, 3, 4)
Les principaux éléments constituant le poèle sont indiqués ci-dessous:
(1) Façade (2) Porte de chargement (3) Bandeau (4) Montant (5) Poignée (6) Porte de visite (7) Commande du thermostat (8) Ecran arrêté de protection (9) Couvercle (10) Dessus (11) Buse de 125 mm de diamètre (12) Panneau
Une entrée d'air secondaire est intégrée dans la partie haute de la vitre de la porte pour la maintenir propre et assurer une meilleure combustion du bois.
Le thermostat, situé sur le côté droit de l'appareil, permet de désirer une allure de feu.
Poids net de l'appareil : Poèle C07762 : environ 71 Kg
Poèle C07782 : environ 104 Kg
Poèle C07785 : environ 100 Kg
Poèle C07789 : environ 84 Kg
Poèle C07799 : environ 73 Kg
3.2 Encombrement (fig. 5, 6, 7, 8)
Dimensions extérieures (valeurs en mm)
POELE C07762
| Largeur | Hauteur | Profondeur |
| Hors tout | 698 | 698 | 383 |
POELE C07782
| Largeur | Hauteur | Profondeur |
| Hors tout | 937 | 997 | 406 |
POELE C07785
| Largeur | Hauteur | Profondeur |
| Hors tout | 775 | 744 | 480 |
POELE C07789
| Largeur | Hauteur | Profondeur |
| Hors tout | 735 | 950 | 390 |
POELE C07799
| Largeur | Hauteur | Profondeur |
| Hors tout | 726 | 679 | 402 |
3.3 Ventilation du LOCAL ou l'appareil est installle
- Le fonctionnement de l'appareil nécessite un apport d'air supplémentaire à celui nécessaire au renouvellement d'air réglementaire. Cette apport d'air est obligatoire lorsque l'habitation est équipée d'une ventilation mécanique. La prise d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur, et être protégée par une grille. La sortie d'air doit être située le plus près possible de l'appareil. Elle doit être obturables lorsqu'elle débouche directement dans la pièce. Pendant le fonctionnement de l'appareil, s'assurer qu'elle soit libre de toute obstruction. La section d'entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de:
- 50 cm² pour une utilisation uniquement porte fermée.
- Il peut être nécessaire de stopper l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.
4.1 Premier allumage
- Après la réalisation de la cheminée et mise en place de l'appareil, respecter le temps de séchage des matériaux utilisés pour la construction (2 à 3 semaines).
- Ne pas raccorder le poêle sur un conduit desservant plusieurs appareils.
- Après le premier allumage (voir paragraphe 4.4.1), faire un feu modéré pendant les premières heures en limitant le chargement de l'appareil (une bûche de 15 cm de diamètre) (thermostat position 4).
Montée en température progressive de l'ensemble des éléments de la cheminée et dilatation normale de l'appareil.
- Pendant les premières utilisations de l'appareil, une odeur de peinture peut se dégager de l'appareil : aérer la pièce pour limiter ce désagrément.
4.2.1 Combustible commande
Bûche de bois dur d'une longueur maximum de 56 cm : chêne, charme, hêtre, châtaignier, etc... Hauteur maximale de chargement : 25 cm.
Nous vous conseillons d'utiliser du bois très sec (20 % d'humidité maximum), soit 2 ans de stockage sous abri après la coupe, afin d'obtenir un meilleur rendement et d'éviter l'agacement du conduit de fumée et de la vitre.
Éviter l'utilisation des bois résineux (pins, sapins, épicéas...) qui nécessitent un entretien plus fréquent de l'appareil et du conduit.
4.2.2 Combustibles interdits
Tous les combustibles autres que le bois sont interdits, notamment le charbon et ses dérivés.
Les flambées de petits bois, sarments, planchettes, paille, carton, combustibles liquides sont dangereuses et à exclure.
L'appareil ne doit pas être utilisé comme un incinérateur à déchets.
Thermostat
La porte de cendrier et la porte de chargement étant fermées très hermétiquement, le réglage s'opère au moyen de la manette de thermostat.
L'allure maximale s'obtient avec l'index en position 8.
Pour l'allure réduite : l'index doit être placé en position 0.
Réglage du volet de thermostat (Fig. 10):
(13) Molette de réglage (14) Volet
Le réglage est effectué en usine. Toutefois, il est commandé de le contrôler avant la première mise en service.
Pour une température ambience de 20°C, lorsque la manette de commande est positionnée sur le repère 0, l'écartement entre la face d'appui et le volet doit être nul (appareil froid).
Toutefois, le volet ne doit subir aucune poussée, il doit se décoller de sa face d'appui que l'on tourne la manette vers la position 1.
Au besoin, pour obtenir ce fonctionnement, agir sur le réglage du volet en manœuvrant la molette de réglage : accès par l'intérieur du compartiment cendrier.
- La poignée tisonnier (15) (Fig. 11) : nécessaire à l'ouverture de la porte de cendrier, ainsi que pour arranger les buches dans le foyer.
- Ouverture de la porte de visite (Fig. 12):
C07762 : en la saissant sur les côtes C07782: avec la poignée tisonnier (15). C07785: avec la main froide (16) C07789: avec la poignée tisonnier (15) C07799: avec la poignée tisonnier (15)
- La raclette (Fig. 13) : pour le décentrage et le nettoyage de l'appareil.
Ne vous brûlez pas les mains inutilement, servez-vous des accessoires.
4.4.1 Allumage
- Placer le thermostat en position 8.
- Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (3 à 5 cm de diamètre).
- Enflammer le papier et refermer la porte (la laisser légèrement entrouverte pour accélérer l'embrasement).
- Lorsque la charge de « petits bois » est bien enflammée, ouvrir la porte, charger l'appareil avec le combustible recommandé et agir sur les organes de manœuvre pour obtenir l'allumage désiré.
4.4.2.1 Fonctionnement intermittent et continu
- de fonctionnement particulièrement respectueux de l'environnement.
- L'appareil peut également assurer un fonctionnement continu quand les contraintes de l'interrimittance ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures et une allure lente, à faible puissance, d'une durée de 10 heures est possible avec une charge de 9kg.
4.4.2.2 Conduite du feu
- L'allure désirée est obtenue en agissant sur les organes de manœuvres (voir paragraphes 4.3) et en choisissant une charge correspondant aux besoins, soit : Pour un chauffage maximum, charger l'appareil avec 3 bûches d'environ 10 cm de diamètre (thermostat position 8).
Utiliser cette allure uniquement de façon temporaire, pour permettre une température aux locaux après une absence prolongée.
Pour une allure intermédiaire, utiliser une charge moins importante : une ou deux buches (thermostat position 4). Pour un chauffage de longue durée en allure lente, utiliser une ou deux buches non fendues de diamètre supérieur à 15 cm (thermostat position 0).
- Pour obtenir une allure lente de longue durée, procéder au chargement sur un lit de braise à peine rougeoyantes.
- Pour obtenir un embrasement rapide, relancer le feu avec du « petit bois » : effectuer le chargement, maintenir éventuellement la porte entrouverte pendant quelques minutes pour accélérer l'embrasement, en gardant l'appareil sous surveillance, puis refermer la porte et agir sur les organes de manoeuvres (paragraphe 4.3). Cette opération permet d'accélérer la reprise, notamment si le bois est humide.
- Effectuer les changements d'allure (passage de l'allure lente à l'allure normale par exemple) avant les recharges, pendant la phase de combustion des braises, pour permettre à l'appareil et au conduit des fumées de changer progressivement de régime.
- Pour éviter les refoulements des fumées et les chutes de cendres dans la pierre au moment des rechargements, l'ouverture de la porte nécessite plusieurs précautions : Entrouvrir la porte, marquer un temps d'arrêt pour amorcer le tirage, puis ouvrir lentement la porte.
- Le fonctionnement continu en allure lente, sur tout le pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
O Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. O Privilégier une utilisation avec de petites charges.
- Après un fonctionnement en allure lente, la vitre peut s'obscurcir à cause d'un léger bistrage, ce dépôt disparait normalement à plus vive allure par pyrolyse.
La mise en place d'un volet modérateur de tirage, sur le conduit de raccordement, permettra de maîtriser le choix de l'allure, notamment de la puissance réduite permettant d'obtenir le ralenti de longue durée (voir notice d'installation).
4.4.2.3 Décaissement
L'air utilisé pour la combustion du bois arrive sous la grille lorsque le thermostat est ouvert. Cet air assure également le refroidissement de la grille. Il est donc indispensable, pour obtenir les performances optimales et éviter la dégradation de la grille sous l'effet de la surchauffe, d'éviter son obstruction en procédant régulièrement au décendrage et à l'évacuation des cendres :
- Mettre la manette de thermostat en position 0.
- Utiliser la raclette pour effectuer le démontage de la grille.
Extraction du cendrier :
. Ouvrir la porte de visite. Tourner les deux verrous avec le tisonnier. Ouvrir la porte de cendrier, puis extraire le cendrier. Refermer la porte du cendrier afin d'éviter l'emballement et la destruction de l'appareil.
- Le niveau des cendres ne doit jamais atteindre la grille en fonte du foyer : dédescendrage tous les 2 à 3 jours au moins.
- Enlever périodiquement les cendres accidentellement répandues dans le compartiment dendrier.
4.4.3 Règles de sécurité
- Ne jamais jeter d'eau pour éteindre le feu.
- La vitre et certaines parties de l'appareil sont très chaudes : attention aux risques de brûlures
- s sensibles à la chaleur à une distance inférieure à 1.50 m de la zone vitrée.
- Il est impératif de maintenir fermées les portes de chargement et de dendrier pendant plusieurs jours.
- Ne pas mettre en place des matériaux facilement inflammables au voisinage de l'appareil.
- Vider le contenu du cendrier dans un récipient métallique ou ininflammable exclusivement réservé à cet usage. Les cendres, en apparence refroidies, peuvent être très chaudes même après quelques temps de refroidissement.
- En particulier, ne pas stocker de bois sous l'appareil.
- En cas de feu de cheminée, mettre le thermostat en position 0.
5 - Conseils de ramonage et d'entretien de l'appareil et du conduit de FUMEE
Le ramonage mécanique du conduit de fumée est obligatoire, il doit être réalisé plusieurs fois par an, dont une fois au moins pendant la saison de chauffe. Un certificat doit être remis par un professionnel.
- Démonter le déflecteur (Fig. 14) et (Fig. 15):
. Déposer le déflecteur (soulever le déflecteur 1, l'avancer 2, descendre l'arrière 3, le descendre 4 et le sortir 5 par le côté droit).
- Déposer la plaque arrêtée de foyer, les deux plaques latérales de foyer et le tuyau de raccordement.
(remontage du déflecteur : agir dans l'ordre inverse du démontage)
- Vérifier complètement l'état de l'appareil et en particulier les éléments assurant l'étanchéité : joints et organes de verrouillages, pièce d'appui (porte, châssis).
- Vérifier l'etat du conduit de fumée et du conduit de raccordement : tous les raccords doivent partager une bonne tenue mécanique et avoir conservé leur étanchéité.
- Nettoyer l'appareil à la brosse et à l'aspirateur.
En cas d'anomalie : faire réparer l'appareil ou l'installation par un professionnel.
- Vérifier l'absence d'obstruction des conduits avant un rallumage.
Entretien courant
- Dans le cas d'un décor bois, il peut être protégé par une lasure ou toutes autres protections, mais dans tous les cas cette protection devra être appliquée sur la totalité des surfaces du décor.
- Nettoyer le verre avec un chiffon humide et de la cendre. Si c'est nécessaire, utiliser un produit de nettoyage mé
- Nettoyer régulièrement l'entrée d'air second (Fig. 16):
. Gratter avec l'extrémité d'un objet métallique ②, l'arête intérieure en haut de la porte fonte pour enlever le bistre qui a pu s'y agglomérer. Enlever à l'aspirateur ①, les particules et poussières qui sont coincées entre l'arête intérieure en haut de la porte et le verre (Fig. 17).
Ces particules gènent la formation du film d'air secondaire qui protège le vitrage du contact direct avec les fumées et complète la combustion du bois (Fig. 18).
(17) Air secondaire (18) Verre (19) Fente de ventilation
Ces opérations doivent être effectuées lorsque le verre est sale et impérativement après extinction totale du foyer.
1. MODALITES
En dehors de la garantie légale, à raison des vices cachés, DEVILLE garantit le matériel en cas de vices apparents ou de non-conformité du matériel livré au matériel commandé.
Sans préjudice des dispositions à prendre vis-à-vis du transporteur, les réclamations lors de la réception du matériel sur les vices apparents ou la non-conformité, doivent être formulées après de DEVILLE par l'acheteur dans les cinq jours de la constatation du vice par voie de lettre recommandée avec demande d'avis de réception. Il appartient à l'acheteur de fournir toute justification quant à la réalité des vices ou des anomalies constatées. L'acheteur doit, par ailleurs, laisser à DEVILLE toute facilité pour procéder à la constatation de ces vices ou anomalies et pour y porter remède. De même l'acheteur doit tenir les matériels non conformes à la disposition de DEVILLE, selon les instructions de cette dernière. Tout retour du matériel doit faire l'objet d'un accord préalable.
2. ETENDUE
La garantie de DEVILLE couvre, à l'exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuit ou la réparation du matériel ou de l'élément reconnu défectueux (hors pièces d'usure) par ses services à l'exclusion des frais de main-d'œuvre, de déplacement et de transport.
Sur les appareils émaillés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles sont la conséquence de différences de dilatation tôle-émail ou fonte-émail et ne modifient pas l'adhérence. Les pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture; toute garantie complémentaire consentie par un revendeur de DEVILLE n'engage pas DEVILLE. La présentation du certificat de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit être présenté lors de la demande de réparation de l'appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l'organisation propre à DEVILLE, être retourné à celle-ci dans les délais impartis. A défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci.
3. DUREE
La durée de la garantie contractuelle assurée par DEVILLE est d'une année à compter de la date d'achat de l'appareil par l'usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis. La réparation, le remplacement ou la modification de pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu en aucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques.
4. Exclusion
La garantie ne s'applique pas dans les cas suivants, sans que cette liste soit exhaustive : Installation et montage des appareils dont la charge n'incombe pas à DEVILLE. En conséquence, DEVILLE ne peut être tenue pour responsable des dégâts matériels ou des accidents de personne consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple l'absence de raccordement à une prise de terre ; mauvais tirage d'une installation) ;
Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d'utilisation industrielle ou commerciale ou emploi du matériel dans des conditions différentes de celles pour lesquelles il a été construit. C'est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE : exposition à des conditions extérieures affectant l'appareil telles qu'une humidité excessive ou variation anomale de la tension électrique ; Anomalie, déterioration ou accident provenant de chic, chute, négligence, défaut de surveillance ou d'entretien de l'acheteur ; Modification, transformation ou intervention effectuée par un personnel ou une entreprise non agréée par DEVILLE ou réalisée avec des pièces de rechange non d'origine ou non agrées par le constructeur.
5. Conditions particulieres de garantie
Ces conditions complètent et précisent les conditions générales de garanties ci-dessus et ont primauté sur celles-ci, se reporter au feuillet ci joint « Conditions particulières de vente DEVILLE – Garantie »
