BEDIENUNGSANLEITUNG CO7782 DEVILLE

ÖLÖFEN FÜR HOLZFEUERUNG

5 - CONSEILS DE RAMONAGE ET D’ENTRETIEN DE L’APPAREIL ET DU

2 - NENNWÄRMELEISTUNG UND AUTONOMIE BEI GEBREMSTEM BETRIEB .............

4.2.1 Empfohlene Brennstoffe

4.2.2 Untersagte Brennstoffe

4.3 BENUTZUNG DER STELLORGANE UND DES ZUBEHÖRS

4.4.2.1 Diskontinuierliche und kontinuierliche Funktionsweise

4.4.2.2 Das Feuer unterhalten

4.4.3 Sicherheitsvorschriften

5 - RATSCHLÄGE FÜR REINIGUNG UND WARTUNG DES GERÄTS UND DES

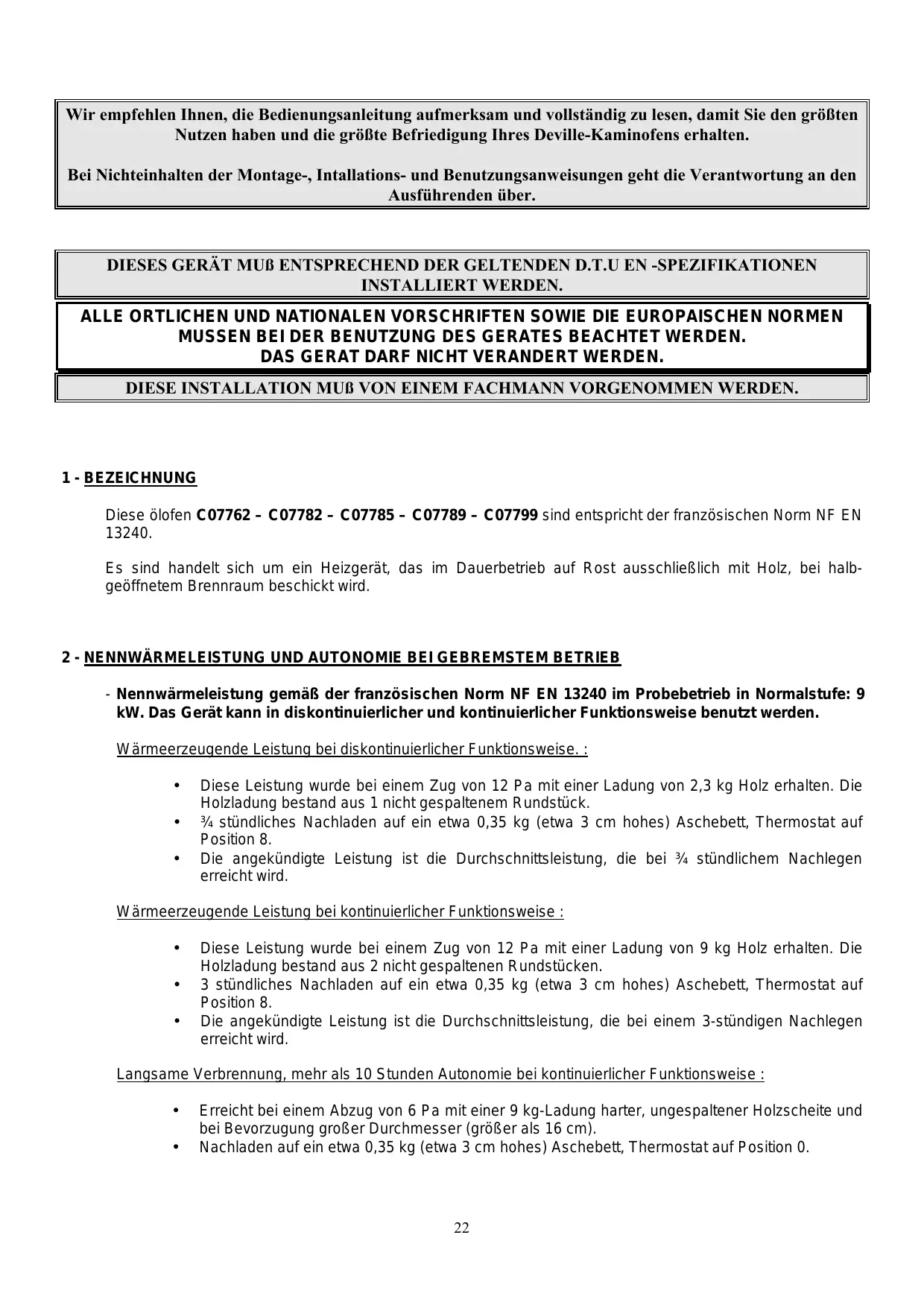

Wir empfehlen Ihnen, die Bedienungsanleitung aufmerksam und vollständig zu lesen, damit Sie den größten Nutzen haben und die größte Befriedigung Ihres Deville-Kaminofens erhalten. Bei Nichteinhalten der Montage-, Intallations- und Benutzungsanweisungen geht die Verantwortung an den Ausführenden über. DIESES GERÄT MUß ENTSPRECHEND DER GELTENDEN D.T.U EN -SPEZIFIKATIONEN INSTALLIERT WERDEN. ALLE ORTLICHEN UND NATIONALEN VORSCHRIFTEN SOWIE DIE EUROPAISCHEN NORMEN MUSSEN BEI DER BENUTZUNG DES GERATES BEACHTET WERDEN. DAS GERAT DARF NICHT VERANDERT WERDEN. DIESE INSTALLATION MUß VON EINEM FACHMANN VORGENOMMEN WERDEN.

Diese ölofen C07762 – C07782 – C07785 – C07789 – C07799 sind entspricht der französischen Norm NF EN Es sind handelt sich um ein Heizgerät, das im Dauerbetrieb auf Rost ausschließlich mit Holz, bei halbgeöffnetem Brennraum beschickt wird.

2 - NENNWÄRMELEISTUNG UND AUTONOMIE BEI GEBREMSTEM BETRIEB

- Nennwärmeleistung gemäß der französischen Norm NF EN 13240 im Probebetrieb in Normalstufe: 9 kW. Das Gerät kann in diskontinuierlicher und kontinuierlicher Funktionsweise benutzt werden. Wärmeerzeugende Leistung bei diskontinuierlicher Funktionsweise. :

Diese Leistung wurde bei einem Zug von 12 Pa mit einer Ladung von 2,3 kg Holz erhalten. Die Holzladung bestand aus 1 nicht gespaltenem Rundstück. ¾ stündliches Nachladen auf ein etwa 0,35 kg (etwa 3 cm hohes) Aschebett, Thermostat auf Position 8. Die angekündigte Leistung ist die Durchschnittsleistung, die bei ¾ stündlichem Nachlegen erreicht wird. Wärmeerzeugende Leistung bei kontinuierlicher Funktionsweise :

Diese Leistung wurde bei einem Zug von 12 Pa mit einer Ladung von 9 kg Holz erhalten. Die Holzladung bestand aus 2 nicht gespaltenen Rundstücken. 3 stündliches Nachladen auf ein etwa 0,35 kg (etwa 3 cm hohes) Aschebett, Thermostat auf Position 8. Die angekündigte Leistung ist die Durchschnittsleistung, die bei einem 3-stündigen Nachlegen erreicht wird. Langsame Verbrennung, mehr als 10 Stunden Autonomie bei kontinuierlicher Funktionsweise :

Erreicht bei einem Abzug von 6 Pa mit einer 9 kg-Ladung harter, ungespaltener Holzscheite und bei Bevorzugung großer Durchmesser (größer als 16 cm). Nachladen auf ein etwa 0,35 kg (etwa 3 cm hohes) Aschebett, Thermostat auf Position 0.

3 - BESCHREIBUNG UND MAßE

3.1 BESCHREIBUNG (Abb. 1, 2, 3, 4)

Die Hauptbestandteile des Ofens werden nachstehend angegeben : (1) Fassade (2) Beschickungsür (3) Band (4) Strebe (5) Griff (6) Schauklappe (7) Thermostratregler (8) Rückwärtiger Schutzschirm (9) Deckel (10) Auflage (11) Düse 125 (12) Platte Ein Zulufteingang ist in dem oberen Teil des Türglases integriert, um das Glas sauber zu halten und eine bessere Verbrennung des Holzes zu gewährleisten. Das auf der Seite des Geräts angebrachte Thermostat. Nettogewicht des Geräts : Kaminofen C07762 : ca. 71 Kg Kaminofen C07782 : ca. 104 Kg Kaminofen C07785 : ca. 100 Kg Kaminofen C07789 : ca. 84 Kg Kaminofen C07799 : ca. 73 Kg

3.2 MAßE (Abb. 5, 6, 7, 8)

Außenabmessungen (in mm)

KAMINOFEN C07782 Breite Höhe

KAMINOFEN C07785 Breite Höhe

KAMINOFEN C07789 Breite Höhe

Maße über alles KAMINOFEN C07762 Breite Höhe

KAMINOFEN C07799 Breite Höhe

Beim Betrieb des Feuerraum-Einsatzes ist eine stärkere Luftzufuhr erforderlich, als die zur Erneuerung der Raumluft vorgeschriebene Zufuhr. Diese Luftzuführung ist Pflicht, wenn die Wohnung mit einer mechanischen Lüftung ausgestattet ist.

Der Eingang der Luftzufuhr muß entweder direkt an der Außenwand, oder in einem von außen gelüfteten Raum angebracht sein. Er muß durch ein Gitter geschützt werden.

Der Ausgang der Luftzufuhr muß so nahe wie möglich an Ofen gelegen sein. Er muß verschließbar sein, wenn er direkt in das Zimmer eintritt. Versichern Sie sich, dass das Gerät in Betrieb von nichts verschlossen wird.

Der Querschnitt der Luftzufuhröffnung muß mindestens ein Viertel des Querschnitts des Schornsteins, auf jeden Fall jedoch betragen :

- 50 cm bei ausschließlicher Verwendung mit geschlossener Tür.

Ein Abschalten des Absauggebläses der mechanischen Lüftung kann sich als erforderlich erweisen, um beim Öffnen der Tür ein Zurückströmen der Rauchgase in das Zimmer zu vermeiden.

4 - BENUTZUNGSBEDINGUNGEN DES GERÄTS

4.1 ERSTMALIGES ANZÜNDEN

- Nach Fertigstellung des offenen Kamins und Einbringen des Geräts müssen die Trocknungszeiten der benutzten Werkstoffe berücksichtigt werden (2 - 3 Wochen). - Den Ofen nicht an Leitungen anschließen, die mehrere Geräte versorgen. - Nach einem ersten Anzünden (siehe Abschnitt 4.4.1) ein kleines Feuer während der ersten Stunden anzünden, wobei man die Beschickung des Geräts begrenzt (ein Scheit mit einem Durchmesser von 15 cm) (Thermostat auf Stellung 4). . Nach und nach steigt die Temperatur des Geräts und der Kaminelemente, einhergehend mit ihrer normalen Ausdehnung. - Während der ersten Benutzungszeit kann es zu Farbanstrichgerüchen kommen: Den Raum gut lüften, um die damit verbundene Beeinträchtigung gering zu halten.

4.2.1 Empfohlene Brennstoffe

Harte Holzscheite mit einer maximalen Länge von 56 cm : Eiche, Weiß- und Rotbuche, Eßkastanie, usw. Maximale Ladehöhe : 25 cm. Wir empfehlen Ihnen, nur sehr trockenes Holz (20% Feuchtigkeit Maximum) zu benutzen, d.h. 2 Jahre Ablagerung nach dem Fällen, damit man die besten Ergebnisse erzielt und auch die Schwärzung der Abzüge und der Glasscheiben vermeidet. Vermeiden Sie die Verwendung von harzhaltigem Holz (Tannen, Kiefern, Fichten...) die eine häufigere Wartungsfrequenz für Gerät und Rauchabführung benötigen.

4.2.2 Untersagte Brennstoffe

Außer Holz sind alle anderen Brennstoffe verboten, insbesondere Kohle und ähnliche Stoffe. Das Auflodern von Kleinholz, Reben, Brettchen, Stroh, Pappe und flüssigen Brennstoffen ist gefährlich und muss ausgeschlossen werden. Das Gerät darf nicht als Müllverbrennungsofen benutzt werden.

4.3 BENUTZUNG DER STELLORGANE UND DES ZUBEHÖRS

- Das Thermostat (Abb. 9) : (7) Thermostat Die Tür des Aschekastens und die Ofentür ist nun vollständig geschlossen, das Einstellen geschieht mit Hilfe des Thermostatknopfs. Die höchste Heizstufe erhält man in der Position 8. Für die Sparstufe : Dabei auf Position 0 von Braunkohlenbriketts sein. . Einstellung des Thermostatplättchens (Abb. 10) : (13) Einstellrädchen (14) Klappe Die Einstellung geschieht fabrikseitig. Jedoch ist es ratsam, seine Position bei der ersten Inbtriebnahme zu kontrollieren. Für eine Raumtemperatur von 20° C und, falls der Th ermostatregeler auf 0 steht, muß der Abstand zwischen der Auflagefläche und dem Thermostatplättchen ebenfalls Null sein (Ofen ist kalt). Jedoch darf das Thermostatplättchen keinem Druck ausgesetzt sein, es muß ganz von selbst von seiner Auflagefläche abgehen, sobald man den Schalter auf 1 stellt. Um eine derartige Funktionsweise zu gewährleisten, muß man gegebenenfalls auf die Stellung des Thermostatplättchens einwirken, indem man die Einstellschraube dreht: Der Zugang geschieht über das Innere des Aschenkastens. - Das Schüreisen (15) (Abb. 11) : wird für das Öffnen der Beschickungstür, und der Aufschichtung der Scheite an der Feuerstelle benötigt. - Öffnung der Schauklappe (Abb. 12) : . C07762 : mit die hand . C07782 : mit Das Schüreisen (15) .C07785 : mit Dem Schürhaken (16) . C07789 : mit Dem Schüreisen (15) . C07799 : mit Dem Schüreisen (15) - Der Kratzer (Abb. 13) : für Entaschen und Reinigung des Geräts. Verbrennen Sie sich nicht unnütz die Hände. Verwenden Sie entsprechende Werkzeuge.

4.4 BEDIENUNG DES GERÄTS

- Bringen Sie den Thermostat auf Position 8. - Bringen sie etwas zerknittertes Papier und eine geringe Menge sehr trockenen Holzes (Späne) auf den Rost; darauf legen sie Holzzweige mit etwas größerem Querschnitt (Ø 3 bis 5 cm). - Papier anzünden und die Tür schließen (sie ein wenig auflassen, damit das Holz schneller Feuer fängt). - Sobald die Ladung des "Kleinholzes" hell brennt, Türe öffnen, den Ofen mit der empfohlenen Holzsorte beschicken und mit den Stellorganen entsprechend verfahren, um den gewünschten Brennvorgang zu erreichen.

4.4.2.1 Diskontinuierliche und kontinuierliche Funktionsweise

- Die diskontinuierliche Funktionsweise benötigt alle ¾ Stunden ein Nachlegen. Diese besonders umweltschonende Funktionsweise sollte bevorzugt werden. - Das Gerät kann ebenfalls eine kontinuierliche Funktionsweise leisten, wenn die Anweisungen der diskontinuierlichen Funktionsweise nicht befolgt werden können oder eine geringere Leistung gewünscht wird. In diesem Falle kann die maximale Leistung für einen 3-Stunden-Zeitraum erreicht werden. Eine reduzierte Geschwindigkeit bei schwacher Leistung ist bei einer 9 kg Ladung für einen Zeitraum von 10 Stunden möglich.

4.4.2.2 Das Feuer unterhalten

- Die gewünschte Heizstufe wird erreicht, indem man auf die Betriebsorgane einwirkt (Siehe Abschnitt 4.3) und eine entsprechende Beschickung wählt, das heißt : . Für eine maximale Heizstufe beschicken Sie das Gerät mit 3 Scheiten mit einem Durchmesser von 10 cm (Luftklappenschieber auf Position 8). Benutzen Sie diese Heizstufe nur für eine gewisse Zeit, um etwa die Räume nach längerer Abwesenheit aufzuheizen. . Für eine Zwischenheizstufe verwenden Sie eine geringere Holzladung : ein oder zwei Scheite (Luftklappenschieber auf Position 4). . Benutzen Sie für ein langes Heizen bei langsamer Geschwindigkeit 1 oder 2 ungespaltene Holzscheite, Durchmesser größer als 15 cm (Thermostat Position 0). - Um eine langsame Geschwindigkeit über einen langen Zeitraum zu erhalten, legen Sie auf ein glimmendes Aschebett nach. - Um ein schnelles Anbrennen zu ermöglichen, fachen Sie das Feuer wieder mit "Kleinholz" an ; dann Holzscheite nachlegen ; die Tür eventuell - unter Aufsicht - etwas geöffnet halten, um das Anfachen zu beschleunigen ; schließen Sie sodann die Tür und betätigen die entsprechenden Stellorgane (siehe Absatz 4.3). Damit wird das Angehen des Feuers beschleunigt, besonders dann, wenn das Holz feucht ist. - Damit das Gerät und der Rauchabzug den Übergang nach und nach vornehmen kann, gehen Sie von einer Betriebsart in die andere (Übergang von zum Beispiel langsamer auf normaler Geschwindigkeit) vor neuem Nachlegen während der Glutentfachungsphase über.

Um einen Rauchrückschlag und ein Herunterfallen der Asche zum Zeitpunkt der Wiederbeschickungen zu vermeiden, sind beim Öffnen der Tür Vorsichtsmaßnahmen zu beachten : . Tür etwas öffnen, eine Wartezeit einlegen, um den Abzug entsprechend einzustellen, dann die Tür ganz öffnen. - Die kontinuierliche Funktionsweise bei langsamer Geschwindigkeit kann, vor allem bei Erwärmung (schlechter Abzug) und bei Benutzung von feuchtem Holz, eine unvollständige Verbrennung mit sich führen, die die Ablagerung von Ruß und Teer begünstigt :

Wechseln Sie periodisch vom Sparbetrieb auf Normalbetrieb. Benutzen Sie eher geringe Ladungen. - Nach einer Benutzung bei langsamer Geschwindigkeit kann die Scheibe leicht verrußt sein. Diese Ablagerung verschwindet normalerweise sehr schnell durch Pyrolyse. Das Einsetzen einer Abzugsreduzierklappe auf der Anschlußleitung erlaubt eine noch bessere Beherrschung der Heizstufen, besonders bei Sparbetrieb, was eine langsame Heizperiode ermöglicht (siehe Einbauanleitung).

Die benutzte Verbrennungsluft gelangt unter den Rost, sobald der Luftklappenschieber gezogen ist. Diese Luft übernimmt auch die Abkühlung des Rostes. Für optimale Bedingungen, und um die Beschädigung des Rostes unter den Folgen der Überhitzung zu vermeiden, ist es daher unbedingt notwendig, seine Zustellung zu vermeiden und regelmäßig zu entaschen und zu leeren : - Thermostat auf 0 stellen. - Das Schüreisen benutzen, um das Entaschen des Rostes vorzunehmen. Auszug des Aschekastens : . Schauklappe öffnen, . Die beiden Verschlüsse mit dem Schüreisen drehen. . Türe des Aschekastens öffnen, Aschekasten herausziehen und ihn am Henkel packen.

Aschekastentür schließen damit ein thermisches Beschädigung des Geräts vermieden wird. Durchgehen und eine - Die Aschenmenge sollte niemals an den Gußeisenrost heranreichen: mindestens alle 2 bis 3 Tage entaschen. - In regelmäßigen Abständen die sich im Ofen ansammelnden Aschenreste entfernen.

4.4.3 Sicherheitsvorschriften

- Niemals das Feuer mit Wasser löschen. - Die Scheibe sowie einige Partien des Gerätes sind sehr heiß : Vermeiden Sie Verbrennungen, besonders bei Kindern. - Das Gerät strahlt durch das Sichtglas eine starke Wärme aus: Niemals wärmeempfindliche Stoffe oder Objekte näher als bis zu 1,50 m an die verglaste Zone heranbringen. - Es ist immer notwendig, die Beschickungs- und die Aschekastentür geschlossen zu halten. - Niemals leicht brennbare Stoffe in die Nähe des Geräts oder des Holzvorrats stellen. - Den Inhalt des Aschenkastens in einen Behälter aus Metall oder nichtbrennbarem Material, der ausschkießlich für diesen Zweck vorgesehen ist, leeren. Anscheinend abgekühlte Asche kann auch nach einem längeren Zeitraum noch serh heiß sein. - Insbesondere ist unter dem Gerät kein Holz aufzubewahren. - Bringen Sie den Thermostat im Falle eines Kaminfeuers auf Position 0.

5 - RATSCHLÄGE FÜR REINIGUNG UND WARTUNG DES GERÄTS UND DES SCHORNSTEINS

Ein mechanisches Schornsteinfegen ist unbedingt notwendig und sollte mehrmals im Jahr, aber mindestes einmal während der Heizperiode, durchgeführt werden. Ein Zertifikat muss von einem Fachmann ausgehändigt werden. Zum Anlaß des Fegens, muß man : - Das Umlenkblech abnehmen (Abb. 14) und (Abb. 15) : . Das Umlenkblech abnehmen (Umlenkblech hochheben 1, nach vorn ziehen 2, hinten senken 3, dann ganz herunterlassen 4 und über die rechte Seite herausziehen 5).

- Die rückwertige Platte, die beiden Seitenplatten, den Rost und das Düsenrohr der Brennstelle abnehmen. (Um das Umlenkblech wieder einzubauen : In umgekehrter Reihenfolge wie vorstehend vorgehen). - Überprüfen Sie den Zustand des Geräts im Allgemeinen und im Besonderen die Dichtungselemente: Dichtungen und Verschlußorgane, Stützfüße (Türe, Chassis) - Überprüfen Sie den Zustand des Rauchabzugs und der Anschlüsse: alle müssen mechanisch gut abgestützt und dicht sein. - Das Gerät an der Bürste und am Staubsauger reinigen. Im Falle einer Anomalie : Das Gerät, bzw. die Installation durch einen Fachmann reparieren lassen. Nach langem Unbenutzen : - Überprüfen Sie vor dem Anzünden, dass die Leitungen nicht verstopft sind. LAUFENDE WARTUNG - Bei Holzdekor kann diese durch eine Lasur oder eine andere Vorrichtung geschützt werden. Diese Schutzvorrichtung muss auf die gesamte Oberfläche aufgetragen werden. - Scheibe mit einem feuchten Tuch von Aschenspuren reinigen. Falls notwendig, benutzen Sie ein entsprechendes Haushaltsprodukt unter Beachtung der dort angegebenen Anwendungshinweise. Abwarten, bis das Gerät vollständig kalt ist, um diese Handgruffe vorzunehmen. - Regelmäßig die Zuluftzuführungstür reinigen (Abb. 16) : . Mit der Kante eines metallischen Gegenstandes die Innenkanten der Ofentür aus Gußeisen abkratzen, um den ggf. angesammelten Rußbister zu entfernen. . Mit dem Staubsauger Teilchen und Fremdkörper zwischen der unteren Innenkante und der Tûr entfernen (Abb. 17). Diese Teilchen stören die Bildung des Zuluftfilms, der die Verglasung vor dem direkten Kontakt mit dem Rauch schützt und auch die Verbrennung des Holzes vervollständigt. (Abb. 18). (17) Nebenluft (18) Glas (19) Lüftungsschlitz . Diese Handgriffe müssen vorgenommen werden, sobald das Glas verschmutzt ist und unbedingt dann, sobald das Feuer vollständig ausgegangen ist.

Außer der gesetzlichen Garantie für verborgene Mängel, garantiert DEVILLE im Falle von sichtbaren Mängeln oder Abweichungen des gelieferten Materials vom bestellten Material die Wahrung. Ungeachtet der Bestimmungen gegenüber dem Spediteur, müssen die Reklamationen der sichtbaren Mängel, die bei der Annahme des Materials entdeckt wurden schriftlich (per Einschreiben mit Empfangsbestätigung) innerhalb von fünf Tagen nach der Feststellung der Mängel eingereicht werden. Der Käufer muss jeglichen Nachweis der festgestellten Mängel oder Defekte liefern. Außerdem muss er DEVILLE die Möglichkeit lassen, die Feststellung der Mängel oder Defekte selbst vorzunehmen und diese zu beseitigen. Desgleichen muss der Käufer DEVILLE die nicht konformen Materialien zur Verfügung stellen, gemäß den Anweisungen von DEVILLE. Rücksendungen des Materials dürfen nur mit unserer ausdrücklichen Genehmigung erfolgen.

Abgesehen von Entschädigungen und Schadensersatzzahlungen deckt die DEVILLE - Garantie den kostenlosen Austausch oder die Reparatur des Materials oder des defekten Elements (außer Verschleißteile) durch seinen Servicedienst unter Ausschluss von Arbeits-, Anfahrts- und Transportkosten. Haarrisse, die bei emaillierten Geräten auftreten, werden nicht als Fabrikationsfehler betrachtet. Sie sind die Folge von Ausdehnungsdifferenzen Blech-Email oder Gusseisen-Email und ändern nichts an der Haftung. Die gelieferten Ersatzteile haben eine Garantie von sechs Monaten ab Rechnungsdatum. Jede zusätzliche Garantie, die mit einem Vertragspartner von DEVILLE getroffen wurde, verpflichtet DEVILLE zu nichts. Die Vorlage des Garantiescheins, der mit dem Datumsstempel des Vertragspartners von DEVILLE versehenen ist, wird bei in Anspruchnahme der Garantie verlangt. Entweder muss dieser Garantieschein bei Antrag auf Reparation des unter Garantie stehenden Gerätes vorgelegt werden oder ein abtrennbarer Abschnitt des Gebrauchscheins muss DEVILLE innerhalb der bewilligten Frist zugesendet werden. Notfalls kann das Datum auf der von DEVILLE ausgestellten Rechnung in Erwägung gezogen werden. Die Intervention während der Garantie führt nicht zu einer Verlängerung der Garantie.

Die von DEVILLE vertraglich gesicherte Garantie beläuft sich auf ein Jahr ab Kaufdatum unter Vorbehalt, dass die vorgesehenen Reklamationen bereits innerhalb der bewilligten Frist formuliert wurden. Die Reparatur, der Austausch oder die Änderung eines Teils während der Garantiezeit hat weder eine Verlängerung der Garantie zur Folge noch Entschädigungen für diverse Kosten wie Lieferverzug, Unfall oder jegliche andere Schäden.

Die Garantie ist in folgenden als Beispiel wertenden Fällen nicht gültig : Installation und Montage von Geräten dessen Kosten nicht zu Lasten von DEVILLE gehen. Daraus folgt, dass DEVILLE nur bei materiellen Schäden oder Personenschäden durch eine Installation, die nicht den gesetzlichen und vorschriftsmäßigen Anordnungen entsprechen, zur Verantwortung gezogen werden kann ( z.B. das Nichtvorhandensein eines Erdanschlusses : schlechte Installation ) Normale Materialabnutzung oder anormale Materialbenutzung und – verwendung, besonders im Falle einer Industrie- oder Handelsbenutzung oder der Einsatz des Materials unter anderen Bedingungen für die der Material nicht konstruiert wurde. Diese ist z.B. der Fall bei Nichtbeachtung der vorgegebenen Bedingungen in der Gebrauchsanweisung von DEVILLE : Exposition an äußere Bedingungen, wie extreme Feuchtigkeit oder anormale Spannungsvariationen. Anomalien, Beschädigungen oder Unfälle, die durch Schock, Fall, Vernachlässigung, Beaufsichtigungs- oder Wartungsfehlern verursachte wurden. Änderungen, Transformationen oder Interventionen, die von Personen oder Unternehmen, die nicht von DEVILLE zugelassen sind, durchgeführt wurden oder die mit Ersatzteilen, die weder Originalteil noch vom Hersteller zugelassen sind, realisiert wurden.

5. BESONDERE GARANTIEBEDINGUNGEN

Diese Bedingungen vervollständigen und präzisieren die oben angesprochenen Garantiebedingungen und haben gegenüber denen auf dem beiliegenden Blatt Geschäftsbedingungen von DEVILLE - Garantie“ Vorrang.
