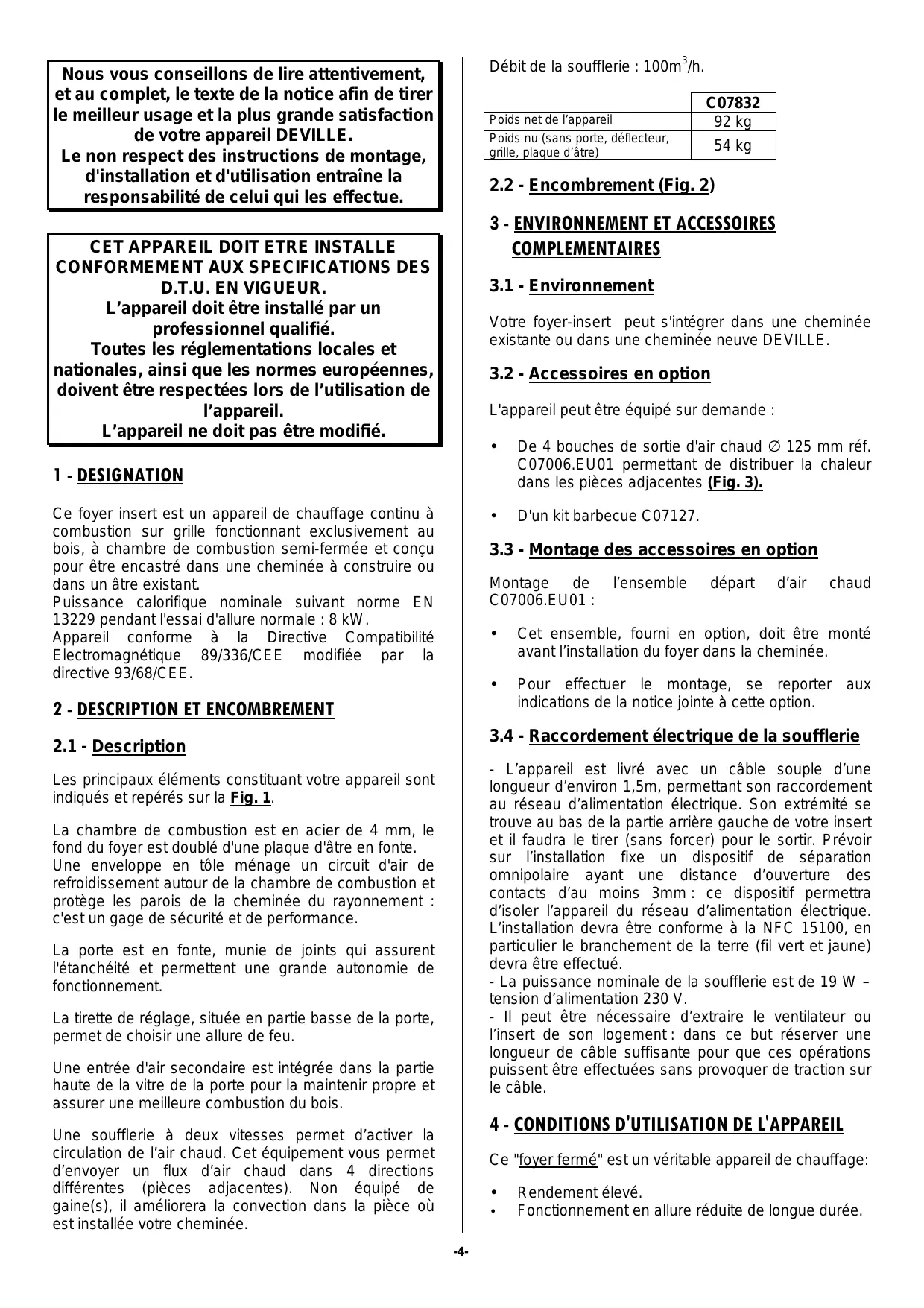

Nous vous conseillons de lire attentivement et au complet, le texte de la notice afin de tirer le meilleur usage et la plus grande satisfaction de votre appareil DEVILLE. Le non-respect des instructions de montage, d'installation et d'utilisation entraîne la responsabilité de celui qui les effectue.
CET APPAREIL DOIT ETRE INSTALLLE CONFORMMEMENT AUX SPECIFICATIONS DES D. T. U. EN VIGUEUR. L'appareil doit etre installe par un professionnel qualifie. Toutes les reglementations locales et nationales, ainsi que les normes européennes, doivent etre respectées lors de l'utilisation de I'appareil. L'appareil ne doit pas etre modifié.
1 - Designation
Ce foyer insert est un appareil de chauffage continu à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi-fermée et conçu pour être encastré dans une cheminée à construire ou dans un âtre existant.
Puissance calorifique nominale suivant norme EN 13229 pendant l'essai d'allure normale: 8kW
Appareil conforme à la Directive Compatibilité Electromagnétique 89/336/CEE modifiée par la directive 93/68/CEE.
2.1 - Description
Les principaux éléments constituant votre appareil sont indiqués et repérés sur la Fig. 1.
La chambre de combustion est en acier de 4 mm, le fond du foyer est double d'une plaque d'âtre en fonte. Une enveloppe en tôle ménage un circuit d'air de refroidissement autour de la chambre de combustion et protège les parois de la cheminée du rayonnement : c'est un gage de sécurité et de performance.
La porte est en fonte, munie de joints qui assurent l'étanchéité et permettent une grande autonomie de fonctionnement.
La tirette de réglage, située en partie basse de la porte, permet de choisir une allure de feu.
Une entrée d'air secondaire est intégrée dans la partie haute de la vitre de la porte pour la maintenir propre et assurer une meilleure combustion du bois.
Une soufflerie à deux vitesses permet d'activer la circulation de l'air chaud. Cet équipement vous permet d'envoyer un flux d'air chaud dans 4 directions différentes (pièces adjacentes). Non équipé de gaine(s), il améliorera la convection dans la pièce où est installée votre cheminée.
| C07832 |
| Poids net de l'appareil | 92 kg |
| Poids nu (sans porte, déflecteur, grille, plaque d'âtre) | 54 kg |
3.1 - Environnement
Votre foyer-insert peut s'intégrer dans une cheminée existante ou dans une cheminée neuve DEVILLE.
3.2 - Accessoires en option
L'appareil peut être équipé sur demande :
- De 4 bouches de sortie d'air chaud Ø 125 mm ref. C07006. EU01 permettant de distribuer la chaleur dans les pièces adjacentes (Fig. 3). D'un kit barbecue C07127.
3.3 - Montage des accessoires en option
Montage de l'ensemble départment d'air chaud C07006. EU01:
- Cet ensemble, fourni en option, doit être monté avant l'installation du foyer dans la cheminée.
- Pour effectuer le montage, se reporter aux indications de la notice jointe à cette option.
3.4 - Raccordement électrique de la soufflerie
- L'appareil est livré avec un câ : ce dispositif permettra d'isoler l'appareil du réseau d'alimentation électrique. L'installation devra être conforme à la NFC 15100, en particulier le branchement de la terre (fil vert et jaune) devra être effectué.
- La puissance nominale de la soufflerie est de 19 W - tension d'alimentation 230 V.
- Il peut être nécessaire d'extraire le ventilateur ou l'insert de son logement : dans ce but, réserver une longueur de câble suffisante pour que ces opérations puissent être effectuées sans provoquer de traction sur le câble.
4 - Conditions d'utilisation de l'appareil
Ce "foyer fermé" est un véritable appareil de chauffage:
- Rendement élevé.
- Fonctionnement en allure réduite de longue durée.
4.1 - Ventilation du local où l'appareil est installé
- Le fonctionnement de l'appareil nécessite un apport d'air supplémentaire à celui nécessaire au renouvellement d'air réglementaire. Cette apport d'air est obligatoire lorsque l'habitation est équipée d'une ventilation mécanique.
- La prise d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur, et être protégée par une grille.
- La sortie d'aération d'air doit être située directement dans la cheminée et déboucher le plus après possible de l'appareil. Elle doit être obturable lorsqu'elle débouché directement dans la pierre.
- La section d'entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de :
- 50 cm² pour une utilisation uniquement porte fermée.
- 200 cm² pour une utilisation possible porte ouverte (pour certains foyers seulement : voir notice d'utilisation).
- Il peut être nécessaire de stopper l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pierce lors de l'ouverture de la porte.
4.2 - Premier allumage
- Après réalisation de la cheminée et mise en place de l'appareil, respecter le temps de séchage des matériaux utilisés pour la construction (2 à 3 semaines).
- Avant le premier allumage (voir paragraphe 4.5.1), faire un feu modéré pendant les premières heures en limitant le chargement de l'appareil (une bûche de ∅ 15 cm) avec la tirette d'air en position intermédiaire (Fig. 4) selon le type d'appareil : montée en température progressive de l'ensemble des éléments de la cheminée et dilatation normale de l'appareil.
- Pendant les premières utilisations, une odeur de peinture peut se dégager de l'appareil : aérer la pièce pour limiter ce désagrément.
4.3.1 - Combustible commande
Bois dur: chêne, charme, hêtre, châtaignier, etc... en bûche de 50 cm de longueur.
Hauteur maximale de chargement : 20 cm.
Nous vous conseillons d'utiliser du bois très sec (20 % d'humidité maximum), soit 2 ans de stockage sous abri après la coupe, afin d'obtenir plusieurs rendements et d'éviter le bistrage du conduit de fumée et des vitres.
Éviter l'utilisation des bois résineux (pins, sapins, épicéas...) qui nécessitent un entretien plus fréquent de l'appareil et du conduit.
4.3.2 - Combustibles interdits
Tous les combustibles autres que le bois sont interdits, notamment le charbon et ses dérivés.
Les flammes de petits bois, sarments, planchettes, paille, carton sont dangereuses et à exclure.
L'appareil ne doit pas être utilisé comme un incinérateur à déchets.
4.4 - Emploi des organes de manœuvre et des accessoires
Tirette de réglage d'air:
Elle doit être manœuvrée par l'intermédiaire du tisonnier
Elle doit être manœuvrée par l'intermédiaire du tisonnier (Fig 5).
4.5.1 - Allumage
Ouvrir la tirette de réglage d'air. - Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante ( 3 à 5 cm). Enflammer le papier et refermer la porte (la laisser légèrement entrouverte pour accélérer l'embrasement en évitant le refoulement de fumée hors de l'appareil). - Lorsque la charge de "petit bois" est bien enflammée, ouvrir la porte, charger l'appareil avec le combustible recommandé.
4.5.2.1 - Fonctionnement intermittent et continu
- Le fonctionnement intermittent nécessite un rechargement tous les 3/4 heures.
Il faut privilégier ce mode de fonctionnement particulièrement respectueux de l'environnement.
- L'appareil peut également assurer un fonctionnement continu quand les contraintes de l'interruption ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 2 ou 3 heures et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.
La puissance nominale en fonctionnement intermittent:
- Obtenue sous un tirage de 12 Pa, avec une charge de bois de 2 kg, sous forme d'une bûche de bois dur refendue.
- Recharger tous les 3 / 4 heures sur un lit de braises de 0,25 kg (soit 3 cm d'épaisseur) avec le réglage d'air en position d'ouverture maximale. La puissance annoncée est la puissance moyenne obtenue avec chaque charge de 3/4 heures.
La puissance nominale en fonctionnement continu :
- Obtenue sous un tirage de 12 Pa, avec une charge de 5,4 kg constituée de 2 buches de bois dur non fendues.
- Recharger toutes les 2 heures sur un lit de braises d'environ 0,25kg (soit 3 cm d'épaissur) avec le réglage d'air en position maximale. La puissance anonnée est la puissance moyenne obtenue avec chaque charge de 2 heures.
La combustion lente en fonctionnement continu :
- Obtenue sous un tirage de 6 Pa avec une charge de 9 kg constituée d'une bûche de bois dur non fendue en privilégiant les grands diamètres (supérieurs à 16 cm).
- Recharger sur un lit de braises d'environ 0,2 kg (soit 2,5 cm d'épaisseur) en fermant complètement le réglage d'air.
4.5.2.2 - Fonctionnement en foyer fermé
- L'allure désirée est obtenue en agissant sur les organes de manoeuvre (voir Fig. 4) et en choisissant une charge correspondant aux besoins : voir 4.5.2.1.
- Pour obtenir une allure réduite de longue durée, procéder au chargement sur un lit de braises à peine rougeoyantes.
- Pour obtenir un embrasement rapide, relancer le feu avec du "petit bois", effectuer le chargement, maintenir éventuellement la porte entrouverte pendant quelques minutes pour accélérer l'embrasement, en gardant l'appareil sous surveillance, puis fermer la porte. Cette opération permet d'accélérer la reprise, notamment si le bois est humide.
- Effectuer les changements d'allure (passage de l'allure normale à l'allure réduite par exemple) avant les rechargements, pendant la phase de combustion des braises, pour permettre à l'appareil et au conduit des fumées de changer progressivement de régime.
- Pour éviter les refoulements des fumées et les chutes de cendres dans la pierr
- Arrête le ventilateur pour éviter d'aspirer les cendres qui risquent de tomber devant l'appareil.
- Entrouvrir la porte, marquer un temps d'arrêt pour amélio
- Le fonctionnement continu en allure réduite, surtout pendant les périodes de redoux et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron. Altermer les périodes de ralenti par des retours en fonctionnement à allure normale.
- Après un fonctionnement en allure réduite, la vitre peut s'obscurcir à cause d'un léger bistrage. Ce dépôt disparait normalement en fonctionnement à plus vive allure par pyrolyse.
- La chambre de combustion doit toujours rester fermée, sauf lors du rechargement, afin d'éviter tout débordement de fumée.
- Utilisation (fig. 11)
Choisir une vitesse de ventilation :
- Petite vitesse, sélecteur 13 en position I.
- Grande vitesse, sélecteur 13 en position II.
Mettre l'appareil en chauffe.
Choisir le fonctionnement automatique (AUTO) ou manuel (MANU) avec le sélecteur 14.
- En position MANU : marche et arrêt forcés du ventilateur. Cette position permet un démarrage immédiat de la soufflerie et nécessite un arrêt manuel.
- En position AUTO : marche automatique du ventilateur quand l'ensemble de l'appareil est chaud, généralement dans l'heure qui suit l'allumage. Son fonctionnement est interrompu quand l'appareil est froid, généralement à l'extinction du foyer.
Pour bénéficier à la fois d'un démarrage immédiat et de l'arrêt automatique, utiliser la position MANU à l'allumage, puis passer en position AUTO une fois que l'appareil est chaud. Il s'arrête alors automatiquement.
4.5.2.4 - Décentrage
- ales et éviter la dégradation de la grille sous l'effet de la surchauffe, d'éviter son obstruction en procédant régulièrement au décendrage et à l'évacuation des cendres.
- La raclette permet d'effectuer le décendrage de la grille (Fig. 6).
- Le cendrier, situé sous la grille, est facilement extrait en le tirant à l'aide du tisonnier.
- Le niveau des cendres ne doit jamais atteindre la grille en fonte de l'appareil.
4.5.2.5 - Règles de sécurité
- Ne jamais jeter d'eau pour éteindre le feu.
- La vitre de l'appareil est très chaude : attention aux risques de brûlures, notamment pour les enfants.
- L'appareil dégage, par rayonnement à travers le vitrage, une importante chaleur : ne pas placer de matériaux, ni d'objets sensibles à la chaleur : à une distance inférieure à 1,50 m de la zone vitrée.
- Vider le contenu du cendrier dans un récipient métallique ou ininflammable exclusivement réservé à cet usage. Les cendres, en apparence refroidies, peuvent être très chaudes même après quelques temps de refroidissement.
- Ne pas mettre en place des matériaux facilement inflammables au voisinage de l'appareil et dans le bucher.
- En particulier, ne pas stocker de bois sous l'appareil.
- En cas de feu de cheminée, mettre la tirette d'air en position fermée.
5 - Conseils de ramonage et d'entretien de l'appareil et du conduit de FUMEE
Le ramonage mécanique du conduit de fumée est obligatoire, il doit être réalisé plusieurs fois par an, dont une fois au moins pendant la saison de chauffe. Un certificat doit être établi par l'entrepreneur.
- Procéder au démontage du déflecteur :
- Démonter le déflecteur: ① en le bouclant et en le tirant vers l'avant (Fig. 7 et Fig. 8).
- Laisser descendre la partie arrêtée du déflecteur ① et le sortir (Fig. 9).
- Pour remonter le déflecteur: agir dans l'ordre inverse du démontage.
- Vérifier complètement l'état de l'appareil et en particulier les éléments assurant l'étanchéité : joints et organes de verrouillage, pieces d'appui (porte, chassin).
- Vérifier l'état du conduit de fumée et du conduit de raccordement : tous les raccords doivent avoir une bonne tenue mécanique et avoir conservé leur étanchéité.
- Nettoyez à l'aspirateur l'intérieur de la hotte pour éviter l'accumulation de poussières ; dégager si nécessaire le circuit de convection d'air chaud.
En cas d'anomalie : faire réparer l'appareil ou l'installation par un professionnel.
6.1 - Démontage du support ventilateur (fig. 10)
- Démontez de quelques tours les 3 vis ① et enlevez l'appui joint ②
- Enlever les 2 vis ③ de fixation de la soufflerie. Sortir la soufflerie en tirant sur la grille.
Remontage de la soufflerie
Agir dans l'ordre inverse du démontage.
Entretien courant
- Nettoyer la vitre avec un chiffon humide et de la cendre. Si c'est nécessaire, utiliser un produit de nettoyage spécifique en respectant les instructions d'utilisation : attendre que l'appareil soit complètement refroidi pour procéder à cette opération.
- Nettoyer régulièrement la réglette d'admission d'air secondaire.
- Enlever à l'aspirateur ① les particules et poussières qui sont coincées entre le guide d'air et le verre. Si nécessaire glisser une fine lame ou une feuille de carton rigide ② entre le guide d'air et la vitre (Fig. 12) pour faciliter le nettoyage (déblocage des particules).
- Gratter avec l'extrémité d'un objet métallique ② l'arête inférieure de la réglette d'admission d'air pour enlever le bistre qui a pu s'y agglomérer (Fig. 13).
Ces particules gênent la formation du film d'air secondaire qui protège le vitrage du contact direct avec les fumées et compte la combustion du bois.
Ces opérations doivent être effectuées lorsqule verre est sale et impérativement après extinction du foyer.
Si des traces de suies localisées et très marquées (Fig. 14) réapparaissent et se multiplient, il est nécessaire de démonter le guide d'air pour effectuer un décrassage plus complet (Fig. 15):
. Dégonder la porte et la poser à plat.
. Enlever les 3 vis.
. Enlever le guide d'air A et le nettoyer.
. Remonter l'ensemble et vérifier que le jeu de vitrage préconisé est respecté.
Cette opération doit être effectuée par un professionnel qualifié.
- Contrôler l'efficacité de la clenché de fermeture de la porte et, si c'est nécessaire, effectuer les réglages suivants (Fig. 16):
- Durcir la fermeture de la porte :
. Procéder successivement par desserrage de la vis ① et serrage de la vis ②. Agir par 1/4 de tour sur les 2 vis et recommencer l'opération si cela est nécessaire.
NOTA: Cette opération augmente la pression du joint d'étanchéité de la porte sur l'appareil.
- Assouplir la fermeture de la porte :. Procéder successivement par desserrage de la vis ② et serrage de la vis ①. Agir par 1 / 4 de tour sur les 2 vis et recommencer l'opération si cela est nécessaire.
NOTA : Cette opération diminue la pression du joint d'étanchéité de la porte sur l'appareil.
- Nettoyer régulièrement les grilles de sorties d'air chaud de la hotte. Elles se colmatent d'autant plus rapidement que leur maillage est fin : CHOISSEZ une fréquence adaptée.
1. MODALITES
En dehors de la garantie légale, à raison des vices cachés, DEVILLE garantit le matériel en cas de vices apparents ou de non-conformité du matériel livré au matériel commandé.
Sans préjudice des dispositions à prendre vis-à-vis du transporteur, les réclamations lors de la réception du matériel sur les vices apparents ou la non-conformité, doivent être formulées auprès de DEVILLE par l'acheteur dans les cinq jours de la constatation du vice par voie de lettre recommandée avec demande d'avis de réception. Il appartient à l'acheteur de fournir toute justification quant à la réalité des vices ou des anomalies constatées. L'acheteur doit, par ailleurs, laisser à DEVILLE toute facilité pour procéder à la constatation de ces vices ou anomalies et pour y porter remède. De même l'acheteur doit tenir les matériels non conformes à la disposition de DEVILLE, selon les instructions de cette dernière. Tout retour du matériel doit faire l'objet d'un accord préalable.
2. ETENDUE
La garantie de DEVILLE couvre, à l'exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuit ou la réparation du matériel ou de l'élément reconnu défectueux (hors pièces d'usure) par ses services à l'exclusion des frais de main-d'œuvre, de déplacement et de transport.
Sur les appareils émaillés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles sont la conséquence de différences de dilatation tôle-émail ou fonte-émail et ne modifient pas l'adhérence. Les pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture; toute garantie complémentaire consentie par un revendeur de DEVILLE n'engage pas DEVILLE. La présentation du certificat de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit être présenté lors de la demande de réparation de l'appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l'organisation propre à DEVILLE, être retourné à celle-ci dans les délais impartis. A défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci.
3. DUREE
La durée de la garantie contractuelle assurée par DEVILLE est d'une année à compter de la date d'achat de l'appareil par l'usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis. La réparation, le remplacement ou la modification de pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu en aucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques.
4. Exclusion
La garantie ne s'applique pas dans les cas suivants, sans que cette liste soit exhaustive : Installation et montage des appareils dont la charge n'incombe pas à DEVILLE. En conséquence, DEVILLE ne peut être tenue pour responsable des dégâts matériels ou des accidents de personne consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple l'absence de raccordement à une prise de terre ; mauvais tirage d'une installation) ;
Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d'utilisation industrielle ou commerciale ou emploi du matériel dans des conditions différentes de celles pour lesquelles il a été construit. C'est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE : exposition à des conditions extérieures affectant l'appareil telles qu'une humidité excessive ou variation anormale de la tension électrique ; Anomalie, déterioration ou accident provenant de chic, chute, négligence, défaut de surveillance ou d'entretien de l'acheteur ; Modification, transformation ou intervention effectuée par un personnel ou une entreprise non agréée par DEVILLE ou réalisée avec des pièces de rechange non d'origine ou non agréées par le constructeur.
5. Conditions particulieres de garantie
Ces conditions complètent et précisent les conditions générales de garanties ci-dessus et ont primauté sur celles-ci, se reporter au feuillet ci-joint « Conditions particulières de vente DEVILLE – Garantie »
1-DEFINITION 11 2 - DESCRIPTION AND OVERALL DIMENSIONS 11
6.2 - Planta électrique (fig. 1, fig. 11)
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.
***
