PKM 50 - Avertisseur de recul PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Avertisseur de recul avec caméra et moniteur
Marque	PEEKTON
Modèle	PKM 50
Alimentation	DC12V (moniteur et caméra)
Consommation électrique (moniteur)	200 mA
Consommation électrique (caméra)	100 mA
Fréquence de transmission	2,4 MHz
Résolution	380 lignes
Angle de vue de la caméra	150°
Type d'écran	Moniteur avec support ventouse
Fixation de la caméra	Vis-écrous, rivets ou collage
Classe électrique	II (double isolation)
Normes	Conforme CE, RoHS
Garantie	1 an pièces et main d'œuvre
Service après-vente	Hotline [phone] (0,15 €/min)
Adresse SAV	Sté NES, Rue des Genêts, Zone de la Saussaye, 45545 SAINT CYR EN VAL
Fonctionnement	Activation automatique en marche arrière
Entretien	Nettoyer avec un chiffon doux et sec. Éviter produits abrasifs.
Recyclage	Ne pas jeter avec les déchets ménagers. Déposer en point de collecte DEEE.
Contenu du pack	Moniteur, caméra, transmetteur, câbles, support ventouse

FOIRE AUX QUESTIONS - PKM 50 PEEKTON

Comment installer la caméra de recul ?

Déposez la garniture intérieure du coffre pour accéder au faisceau électrique. Fixez la caméra sur le rack de la plaque d'immatriculation ou sur la carrosserie à l'aide de vis-écrous, rivets ou collage. Passez le câble dans l'orifice de l'éclairage de plaque et branchez le connecteur Jack au transmetteur.

Comment brancher le transmetteur ?

Raccordez le fil +12V (rouge) au feu de recul et le fil noir (masse) au châssis du véhicule. Connectez la caméra au transmetteur via le connecteur Jack.

Pourquoi l'écran ne s'allume-t-il pas ?

Vérifiez que le moniteur est bien branché sur l'allume-cigare et que le véhicule est en marche arrière. Le moniteur s'allume uniquement lors du passage de la marche arrière.

Quelle est la portée du signal entre la caméra et le moniteur ?

La fréquence de transmission est de 2,4 MHz, ce qui permet une portée suffisante pour une utilisation dans un véhicule. La portée exacte n'est pas spécifiée, mais elle couvre la distance entre l'arrière et le tableau de bord.

Comment nettoyer l'écran ou la caméra ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et la caméra. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si l'image est floue ?

Assurez-vous que la caméra est bien fixée et que son angle de vue n'est pas obstrué. Vérifiez également que les connexions sont correctes et que le moniteur est bien alimenté.

La garantie est-elle valable en cas de réparation par un tiers non agréé ?

Non, la garantie ne couvre pas les interventions effectuées par un tiers non autorisé par PEEKTON. Toute réparation doit être réalisée par un centre agréé.

Quel est le numéro du service après-vente ?

Le numéro de la hotline est le 0820.03.03.03, joignable du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/min).

Puis-je installer le système sur un autre véhicule ?

Oui, le système peut être installé sur tout véhicule adapté. L'installation peut varier selon le type de véhicule. Suivez les étapes d'installation fournies dans la notice.

Comment régler l'angle de la caméra ?

L'angle de vue de la caméra est fixe (150°). Pour ajuster l'angle de visée, vous pouvez modifier l'orientation de la caméra lors de la fixation en la pivotant ou en utilisant des cales.

MODE D'EMPLOI PKM 50 PEEKTON

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à économiser les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre déchetterie ou le magasin où vous avez acheté le produit.

Merci d'avoir choisi ce produit, nous sommes sûrs que vous en serez pleinement satisfait. Ce système vous apportera plus de sécurité lors d'une marche arrière en voiture.

Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la première, ESM déclare que le cadre PMK 50 est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.

La société ESM est membre fondateur de la société ECLOGIC afin de collecter sélectivement, puis traiter les Déchets des Equipements Electriques et Electroniques ménagers (DEEE) en fin de vie.

Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.

Service après-vente

Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excessant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de début de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de cette facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entraînés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la déterioration ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel.

IMPORTANT : Veuillez conserver une preuve d'expédition de votre produit.

Adresse SAV:

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

Hot Line: 0820.03.03.03

Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

3.2 Spécifications techniques

	Ecran	Caméra
Alimentation	DC12V	DC12V
Consommation	200mA	100mA
Fréquence	2.4 MHz	2.4 MHz
Résolution	380 lignes	380 lignes
Angle de vue		150°

Exemple d'installation

Ce chapitre vous présente un exemple d'installation sur un véhicule.

Bien entendu, l'installation peut s'avérer différente en fonction du type de véhicule sur lequel vous souhaitez installer cet accessoire.

Etape 1: installation de la lama

A) Déposez la garniture plastique interne de votre coffre afin d'accéder aux faisceaux électriques (feux, éclairage plaque,...).

B) Déposez le système d'éclairage de la plaque d'immatriculation afin d'y passer le câble de laamera.

C) Fixez la caméra sur le rack de la plaque d'immatriculation. Il peut être nécessaire de percer la carrosserie. (Assurez-vous de la pose des butées de protection).

D) Passez le cable de laamera dans l'orifice de l'éclairage de la d'immatriculation afin de récapérer la prise jack à l'intérieur du coffre.

NOTE : Pour la fixation de la caméra de recul sur la carrosserie de votre véhicule, vous pouvez utiliser plusieurs systèmes : ensemble vis-écrous, rivets ou encore collage.

Afin de limiter les risques de dégradation, nous recommandons l'utilisation de rivets ou de vis-écrous.

Étape 2: installation du transmetteur

A) Garniture plastique intérieure déposée, fixez le transmetteur à l'intérieur de votre coffre en prévoyant le raccordement à la caméra de recul. B) Ensuite, raccordez le transmetteur à la caméra de recul à l'aide du connecteur Jack.

C) Raccordez le fil +12V (rouge) du transmetteur au fil +12V du feu de recul. Puis, raccordez le fil de masse (noir) au chassis du véhicule.

Exemple d'installation

D) Une fois les raccordements effectués, vous pouvez reposer les garnitures plastiques intérieures afin de masquer l'installation électrique.

NOTE: Nous vous invitons à tirer discrètement le câble du transmetteur le long de la carrosserie jusqu'au connecteur du feu de recul. Prévoyez la longueur de câble nécessaire à l'ouverture de notre coffre (en fonction de l'installation).

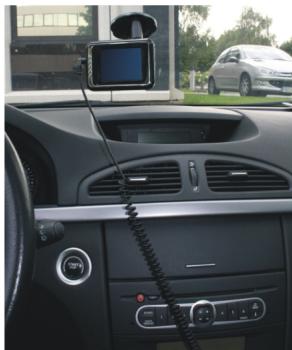

Étape 3: installation du moniteur

A) Positionnez le moniteur sur le tableau de bord de votre véhicule à l'aide du support à ventouse fourni. B) Raccordez le cordon d'alimentation du moniteur à l'allume-cigare du véhicule.

NOTE: Le moniteur ne s'allume qu'au passage de la marche arrière afin d'afficher le signal vidéo de la caméra de recul.

Le moniteur doit être raccordé sur la prise allume-cigare pour être alimenté et fonctionner.
