PEEKBOX 42 - Appareil électronique PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Boîtier de connexion PEEKTON PEEKBOX 42
Caractéristiques techniques principales	Connectivité : USB, HDMI, Ethernet
Alimentation électrique	Alimentation par adaptateur secteur 12V
Dimensions approximatives	Dimensions : 200 mm x 150 mm x 50 mm
Poids	Poids : 1,2 kg
Compatibilités	Compatible avec Windows, macOS, Linux
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V DC
Puissance	Consommation : 15W maximum
Fonctions principales	Transfert de données, affichage vidéo, connexion réseau
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Certifié CE, respecter les consignes d'utilisation
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - PEEKBOX 42 PEEKTON

Comment réinitialiser le PEEKTON PEEKBOX 42 ?

Pour réinitialiser votre PEEKTON PEEKBOX 42, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon PEEKTON PEEKBOX 42 ne s'allume-t-il pas ?

Vérifiez que l'appareil est bien chargé. Branchez-le à une source d'alimentation pendant au moins 30 minutes, puis essayez de l'allumer à nouveau.

Comment connecter le PEEKTON PEEKBOX 42 à mon réseau Wi-Fi ?

Accédez aux paramètres de votre PEEKTON PEEKBOX 42, sélectionnez 'Réglages Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Que faire si l'écran de mon PEEKTON PEEKBOX 42 est gelé ?

Essayez de forcer le redémarrage de l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment mettre à jour le logiciel du PEEKTON PEEKBOX 42 ?

Allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Mon PEEKTON PEEKBOX 42 ne se connecte pas à Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le PEEKTON PEEKBOX 42 est en mode appairage. Essayez de redémarrer les deux appareils si le problème persiste.

Comment dépanner un son faible sur le PEEKTON PEEKBOX 42 ?

Vérifiez le volume dans les paramètres audio de l'appareil et assurez-vous qu'aucune autre application n'interfère avec le son. Essayez également de redémarrer l'appareil.

Le PEEKTON PEEKBOX 42 est-il compatible avec les appareils iOS ?

Oui, le PEEKTON PEEKBOX 42 est compatible avec les appareils iOS. Assurez-vous d'utiliser la dernière version de l'application pour une expérience optimale.

Comment contacter le support technique pour le PEEKTON PEEKBOX 42 ?

Vous pouvez contacter le support technique via notre site web ou par e-mail à [e-mail]. Assurez-vous d'inclure votre numéro de série et une description du problème.

MODE D'EMPLOI PEEKBOX 42 PEEKTON

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les

consequences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Félicitations pour avoir acheté ce produit. Nous sommes surs que vous serez pleinement satisfaits de ce lecteur multimédia. Prénez le temps de dire ce mode d'emploi de façon à utiliser l'appareil au moyen de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

	→En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. Dans ce cas, faîtes appel à une personne qualifiée.
	→N'utilisez pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	→N'utilisez pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs.
	→Ne manipulationz pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé.
	→Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	→N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	→Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur.
	→Lors de l'installation du disque dur, veuillez prendre soin de bien être décharge de toutes charges électrostatiques.
	→N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suivre avec un risque de choc électrique ou de feu.
	→Ne pas couper, détériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s'en suivre.

1

Informations importantes

1.1 Instructions de sécurité

Prenez connaissance de ces instructions avant d'utiliser l'appareil et conserveze ce manuel pour vous y reférer à chaque fois que cela sera nécessaire.
Débranchez vous appareil lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période.
Protégez le cable d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil particulièrement à l'endroit où le cable se connecte à l'appareil et lorsqu'il est en marche.
Lorsque vous connectez ou déconnectez les cables A/V, éteignez l'appareil.
Débranche l'alimentation de votre apparéil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques.
N'exposez pas votre apparéil pres d'une source de chaleur.
Protégéz votre apparéil de l'eau, de l'huile, de la poussière et des matériaux magnétiques.
N'obstruez pas les ventilations de l'appareil; gardez l'appareil dans un endroit aéré.
N'essayez pas de démonter ou de modifier l'appareil vous-même.
Ne laïsez pas tomber l'appareil, cela causerait des dommages irréversibles à l'appareil Et au disque dur.
Ne touchez pas les câbles d'alimentation avec les mains humides, cela pourrait entraîner un choc électricque. N'utilise pas de cable d'alimentation défectueux ou de prise électricque endommagée, cela entraînerait un risque de feu.
Utilisez uniquement les accessoires fournis avec l'appareil ou commandeurs par le fabriquant.
Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez les si vous ne l'utilisez pas pendant un certain temps.

1

Informations importantes

1.2 Précautions d'utilisation

1. Assurez-vous que la PEEKBOX 42 soit en position arrêt lors du raccordement du téléviseur.
2. La PEEKBOX 42 se commute automatiquement en mode "disque dur amovible", lorsqu'elle est en position "marche", et qu'un cable USB y est connecté. Pour se commuter en mode lecture, le cable USB doit être débranché.
3. WINDOWS 98 et ME ne supportent pas le système de fichiers en NTFS, ainsi que n'impute quel disque dur formateur en NTFS. De façon à pouvoir utiliser la PEEKBOX 42 avec l'un de ces systèmes d'exploitation, il est nécessaire de formater le disque dur en FAT32.
4. Laissez refroidir le disque dur lorsque vous l'enlevez de la PEEKBOX 42, certains disques durs peuvent être extrémement chauds.
5. Ne jamais arrêté l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
6. La PEEKBOX 42 supporte une douzaine de formats et codecs. Elle ne reconnaître pas systématiquement toutes les variantes de codecs car elle est limitée aux versions standards citées dans les specifications techniques du manuel.
7. Nous vous recommendons vivement de sauvégarder les données stockées sur la PEEKBOX 42, en cas de panne du disque dur, PEEKTON ne pourrait pas être tenu responsable des pertes de données.
8. Les câbles et accessoires fournis avec l'appareil sont prévus pour un fonctionnement optimal, si vous utilisez d'autres accessoires, les performances pourraient être diminuées.

1

Informations importantes

1.3 Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américain et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à d'autres usages limités, sauf autorisation contraire de Macrovision. L'ingénieurie inverse et le désassemblage sont interdits.

Nos produits sont régulierement mis à jours dans le cas où le produit subit une évolution. Veuillez notes que vous pouvez constater des différences entre le manuel et le produit.

Par la première, ESM déclare que le modèle PEEKBOX 42 est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.

La société ESM est membre fondateur de la societe ECOLOGIC afin de collector selectivement, puis traiter les Dechets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéil de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.

Windows 98Se / ME / 2000 / XP / VISTA sont des marques déposées par la société Microsoft, Inc.

#

Assistance / Servicefulness

Votre apparéil est garanti 1 an pieces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraine automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de début de fonctionnement pendant la période de garantie, vous pouze contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procEDURE à suivre. Lors de l'envoi de votre produit dans un centre agrée, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclue toute défectuosity due à une utilisation anormale, les dégats matériels, la reprise de toute intervention effectué par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agrée.
L'absence du numero de série ou de preuve d'achat.
Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux specifications PEEKTON.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
Une alimentation électric non conforme aux spécifications d'installation et d'environnement.
Les accidents ou catastrophes y compris les incendies, dégats des eaux, foudre et tremblements de terre.
Les pieces d'usure normale dites consommables : Piles, accus etc...
Le remplacement de pieces cosmétiques ou de pieces dues à la détiéroration ou à la déformation anormale d'un produit.
Les accessoires égarés ou manquants.
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

En cas de panne : Faîtes une sauvégarde de vos données si possible.

Faites contróler l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.
  -L'appareil a ete exposé à la pluie ou à l'humidité.
• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.
  -L'appareil est tombé ou le coffret a eté endommagé.

NE TENTEZ PAS DE REPARER L'APPAREIL VOUS-MEME.

IMPORTANT : Veuillez conserveur une preuve d'expédition de votre produit.

Adresse SAV:

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

Hot Line:0820.03.03.03

(*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,19 €/mn)

Site Internet: www. peekton.com

Informations : [e-mail]

3

Caracteristiques

FIREWAVEUPGRADABLE 1000W BREEKTON COM

Diffuser vos films sur votre TV

Il vous est possible de regarder vos films favors sur votre TV.

LaPEEKBOX 42 peut dire la plupart des formats video standards incluant :

MPEG1, MPEG2, MPEG4, AVI, MPG, etc.

Jukebox Audio

La PEEKBOX 42 peut reproduce une variété de fichiers audio tel que le MP3, WMA, à travers votre téléviseur ou votre système audio existant.

Diaporama photo

La PEEKBOX 42 permet la lecture sous forme de diaporama des fichiers images stockés sur le disque dur tels que vos photos.

Stockage sur disque dur

La PEEKBOX 42 reste un disque dur externe USB 2.0 permettant le stockage de vos données. Le disque dur interne est de type SATA.

Mise à jour du firmware

Il est possible de mettre à jour cet apparéil en téléchargeant le dernier firmware sur notre site Internet www.pekton.com.

Formats des fichiers supportés	Vidéo	MPEG1/2, MPEG4, VCD (DAT), SVCD, XVID.
	Audio	MP3, WMA, AAC, OGG, WAV.
	Photo	JPEG/JPG.
Sorties	Audio Sté reproduction, Composite Video, HDMI, SPDIF optique.
Système	NTSC, PAL.
Type de disque dur	3.5" interne SATA .
Système d'exploitation	Windows™ 98, ME, 2000, XP, VISTA, Mac OS X.
Type de partition	FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez W98,ME ou Mac).
Interface USB	USB 2.0
Alimentatio	AC-DC Adaptateur secteur externe 220V -> 12V, 2.5A.
Dimensions	L 168 x H 59 x P 168 mm.
Accessoires & Options	Accessoires : Alimentation, Adaptateur secteur, Câbles Jack - RCA A/V, USB (pour PC), Télécommande, Piles, Manuel.

4

Description du produit

4.1 La PEEKBOX 42 et ses accessoires

PEEKBOX42

TELECOMMANDE

PILES

MANUEL

CABLE A/V

CABLE USB

ADAPTATEUR SECTEUR

CABLE ALIMENTATION

4

Description du produit

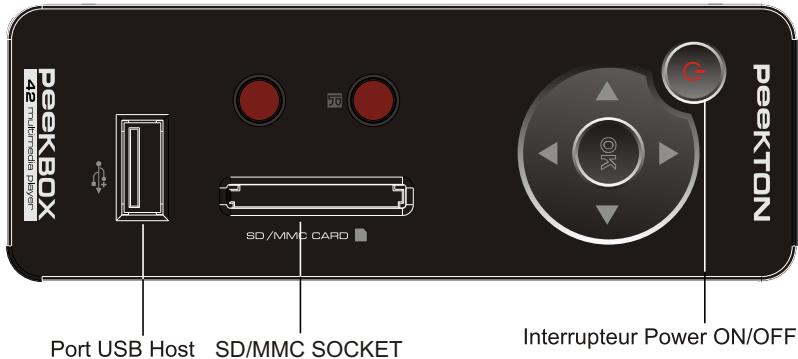

4.2 Façade avant

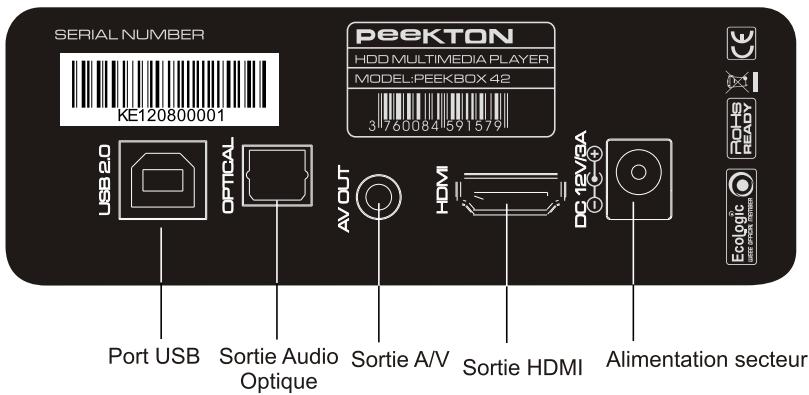

4.3 Façade arrêté

4

Description du produit

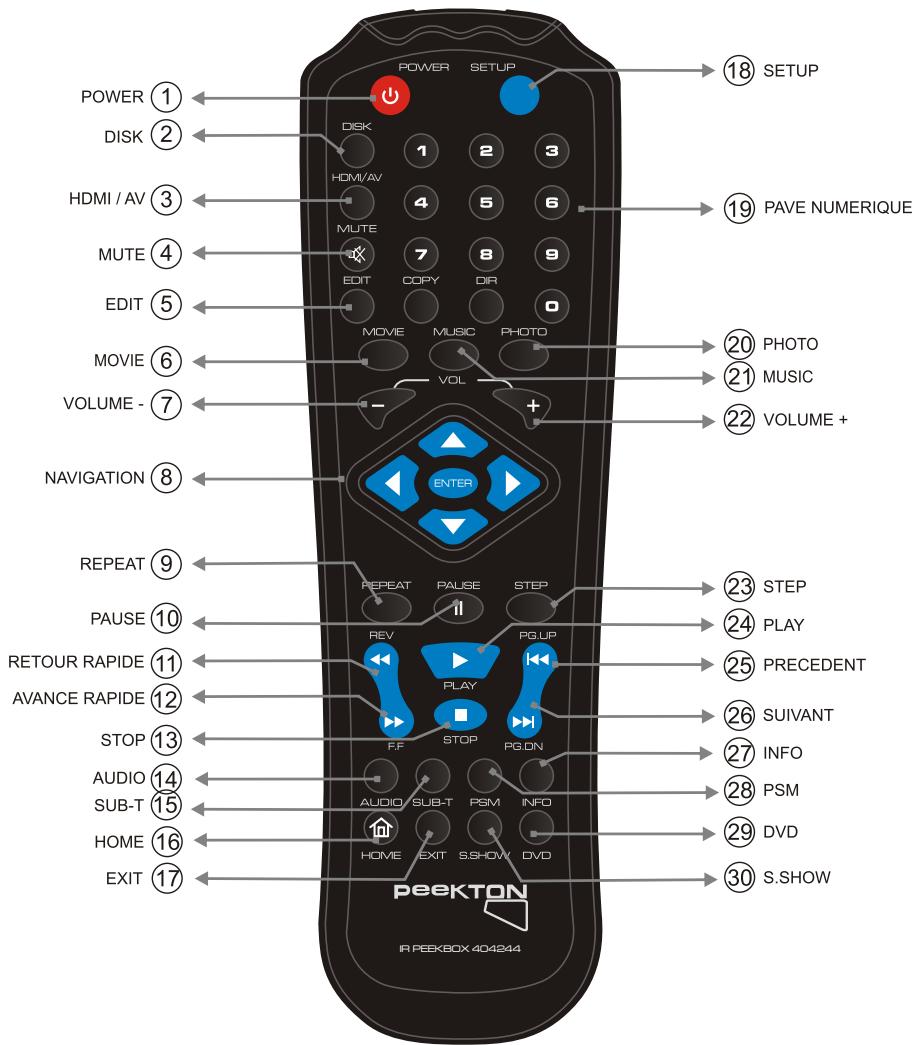

4.4 Schéma de la télécommande

#

Description du produit

4.5 Fonctions de la télécommande

1) POWER: Permet d'allumer ou d'eteindre la Peekbox.
2) DISK: Permet de sélectionner le disque ou le volume à parcourir.
3) HDMI/AV : Permit de commuter les sorties audio-video entre HDMI ou A/V.
4) MUTE : Permet de couper momentanément la sortie audio.
5) EDIT : Permet d'acceder au sous-menu d'etition d'un fichier.

6) MOVIE : Permet d'acceder au mode de navigation "FILM".
7) VOLUME : Permet de diminuer le niveau du volume sonore.
8) Touches NAVIGATION : Permettent la seLECTION et la navigation dans les menus.
9) REPEAT: Permit d'activer/desactiver les modes de répétition.
10) PAUSE : Permet de suspendre la lecture en cours.

11) RETOUR RAPIDE : Effectue un retour rapide sur le fichier en cours de lecture.
12) AVANCE RAPIDE : Effectue une avance rapide sur le fichier en cours de lecture.
13) STOP: Arrête la lecture du fichier en cours.
14) AUDIO: Permit le changement de piste audio du fichier en cours de lecture.
15) SUB-T: Permet d'activer ou de changer la piste de sous-titres du fichier en cours de lecture.

16) HOME: Permet d'acceder au menu principal..
17) EXIT : Permet de quitter le menu en cours.
18) SETUP: Permet d'acceder au menu SETUP (configuration).
19) PAVE NUMERIQUE : Permet la saisie des nombres lors de l'accès à certaines fonctions.
20) PHOTO : Permet d'acceder au mode de navigation "PHOTO".

21) MUSIC: Permet d'acceder au mode de navigation "MUSIC".
22) VOLUME + : Permet d'augmenter le niveau du volume sonore.
23) STEP: Permit la lecture d'un fichier video image par image.
24) PLAY: Permet de lancer la lecture du fichier sélectionné.
25) PRECEDENT: Permet d'acceder au fichier ou au chapitre precedent.

26) SUIVANT: Permet d'acceder au fichier ou au chapitre suivant.
27) INFO: Permit l'affichage des informations concernant le fichier sélectionné.
28) PSM : Permet d'effacer des caractères lors de la saisie de texte ou active le mode vignettes.
29) DVD: Permet d'activer le mode de lecture DVD-video.
30) S.SHOW: Permet deCHOIsir le mode de transition des photos lors d'un diaporama.

5

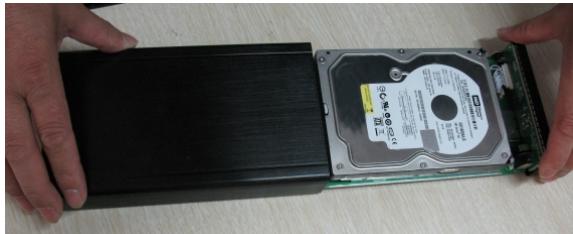

Installation du disque dur

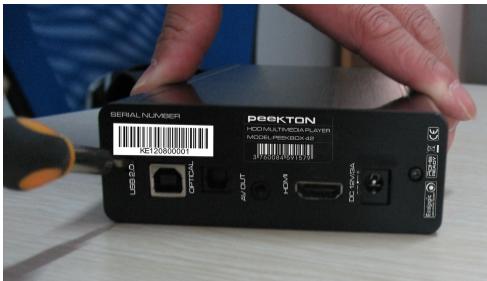

1. Devissez les 2 vis situées à l'arrière du produit.

1. Retirez le panneau arrriere.

1. Tenez le boitier tout en poussant l'arriere du produit afin d'extraire le berceau.

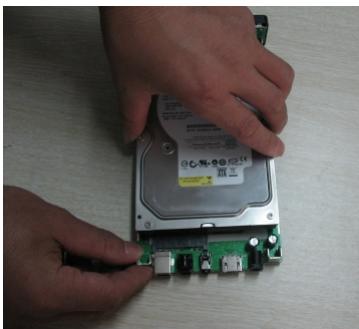

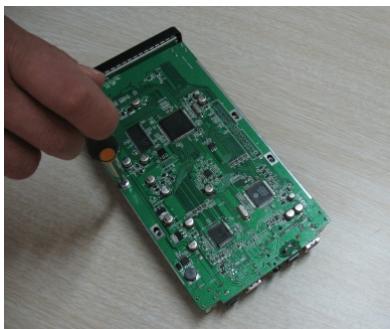

1. Posez le disque dur sur la carte et inséréz le dans le connecteur SATA et alimentation.

1. Retournée la carte et fixe le disque dur à l'aide des 4 vis fournies.

1. Insérez le berceau contenant le disque dur dans le boitier.
2. Réinsérez le panneau arrêt et revisse les 2 vis.

6 Premiers branchements

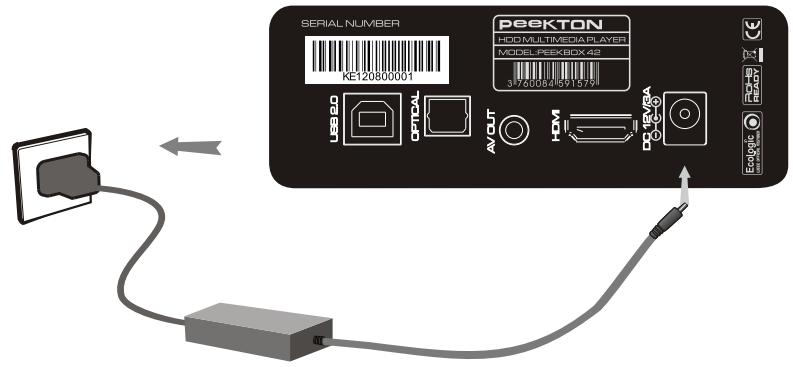

6.1 Branchement à l'alimentation secteur

1. Par mesure de sécurité, raccordez en premier l'adaptateur secteur à la PEEKBOX 42.
2. Raccordez ensuite le cable d'alimentation à l'adaptateur, puis branchez la prise secteur.

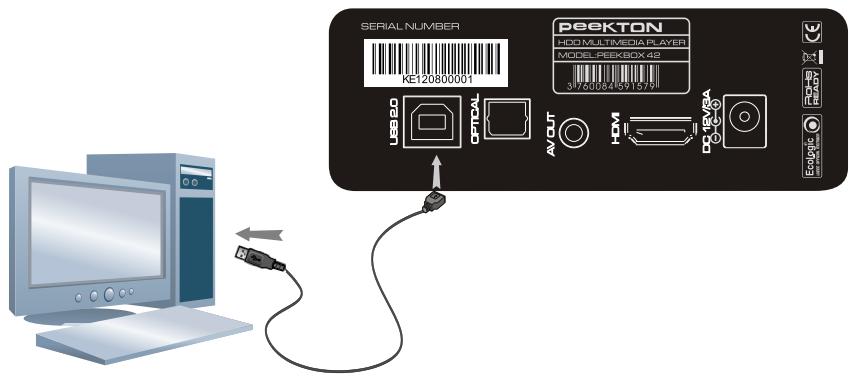

6.2 Connexion à l'ordinateur via le port USB

1. Branchez le connecteur de type B du cable USB sur le port USB de votre PEEKBOX 42.
2. Branchez le connecteur de type A du cable USB sur un des ports USB de votre ordinateur.

Important : Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et doit apparaitre dans votre « Poste de travail » comme un disque dur amovible.

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA

Attention : Avant toute manipulation, faites une sauvegarde de vos données !

Pourquoi formater le disque dur?

Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de creator les pistes ou seront enregistrées vos informations.

NOTE IMPORTANTE :

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Attention à ne pas exécuter les commandes suivantes sur Notre ordinateur pendant le processus de formatage de votre PEEKBOX 42.

Si vous procédez aux manipulations suivantes sur le disque dur de votre système, Notre ordinateur pourrait ne plus redémarrer.

ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 42 ET NON CELUI DE VOTRE ORDINATEUR.

EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).

Si vous pensez ne pas etre en mesure de formater votre disque dur sans probleme, n'hesitez pas a faire appel à une personne ayant déjà effectue cette manipulation.

Nous déclinons toute responsabilité en cas de perte de données, dues à une mauvaise manipulation.

1. Sur votre PC, rendez vous dans le menu "Demarrer", puis faites un clic droit sur l'icone "Ordinateur" puis,CHOISSEZ "Gérer".
2. Vous accedez ensuite au logiciel "Gestion de l'ordinateur". Sélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis choisissez "créer une nouvelle partition" (2).

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

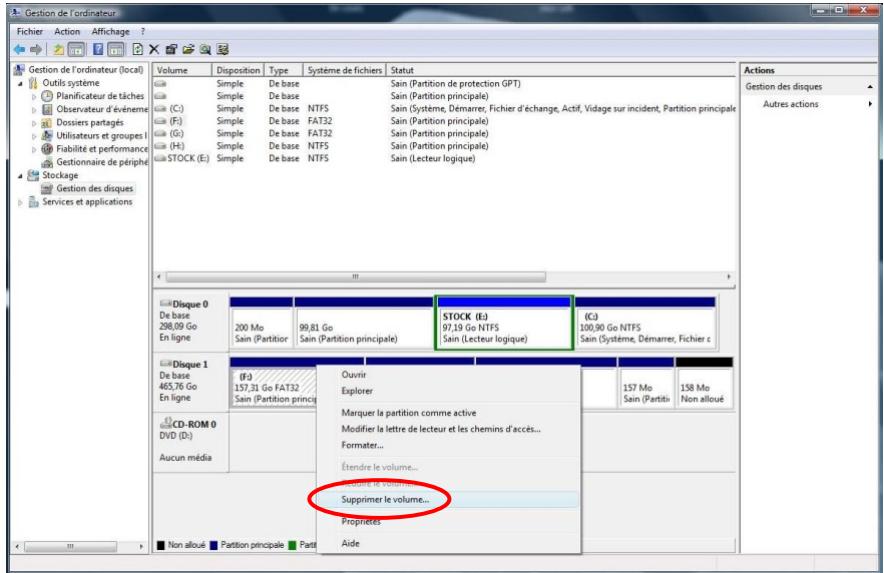

1. Dans la fenêtre inférieure, faites un clic droit sur le disque dur de la Peekbox, puis, s'il est déjà partitionné, supprimez la ou les partition(s) présente(s).

Sinon, passez directement à l'étape 4.

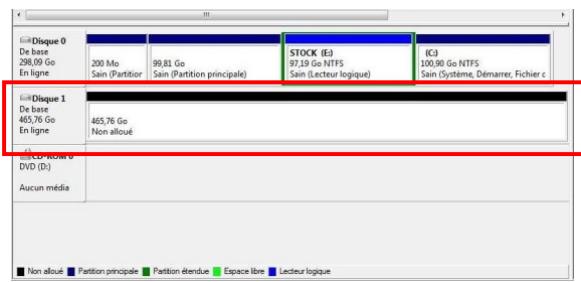

Une fois l'ensemble des partitions supprimé, vous obtenez un disque dur "non alloué".

Il est représenté par une bande horizontally de couleur noire.

Vous pouvez alors passer à l' étape suivante consistant à créé une nouvelle partition (ou volume simple).

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

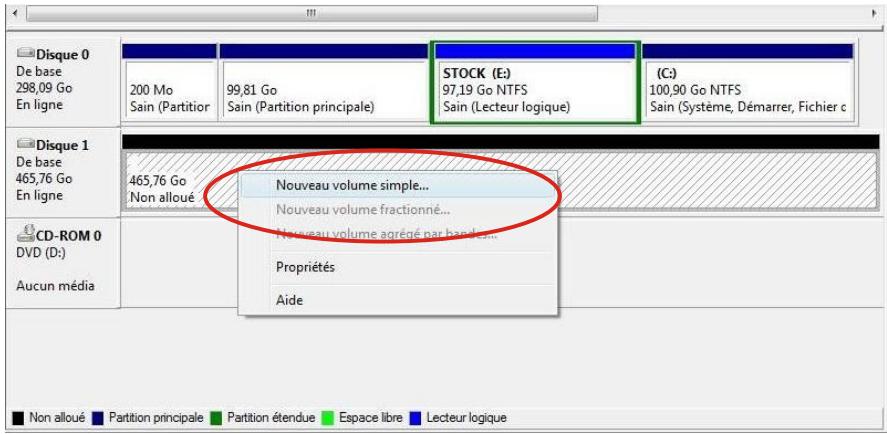

1. Faites un clic droit dans la barre horizontally puis selectionnez "Nouveau volume simple" pour Vista ou "Nouvelle partition" pour XP.

1. Une fenêtre d'assistant s'ouvre afin de vous guider dans la procEDURE de formatage.

La majorité des paramétrages doivent conserver leur valeur par défaut.

La première fenêtre vous présente l'assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

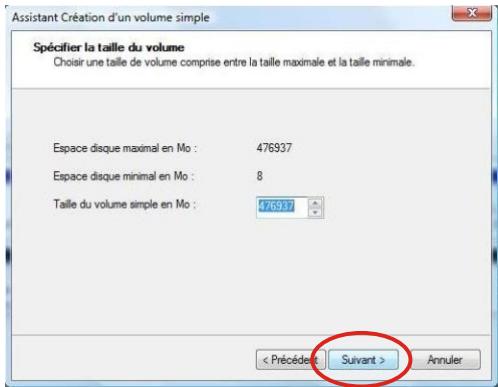

Cette fenêtre vous présente la capacité de votre disque dur qui peut légérer différer des caractéristiques annunciées.

Ne modifie pas les valeurs par défaut et cliquez directement sur "Suvant".

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

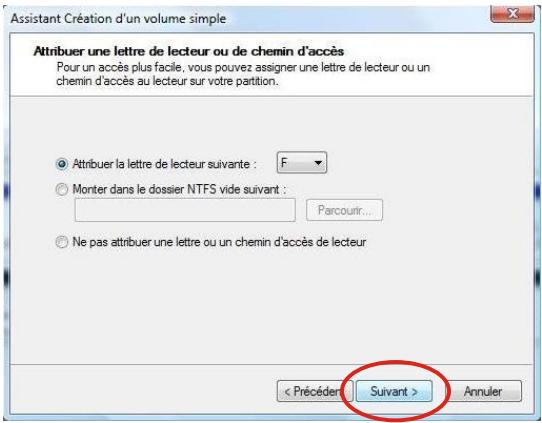

1. La fenêtre suivante propose différents type de formatage et de constitution du volume.

Ne modifies pas ces paramètres, laissez les valeurs par défaut puis cliquez sur "Suvant".

Vous pouvez ensuite cliquez sur "Suivant".

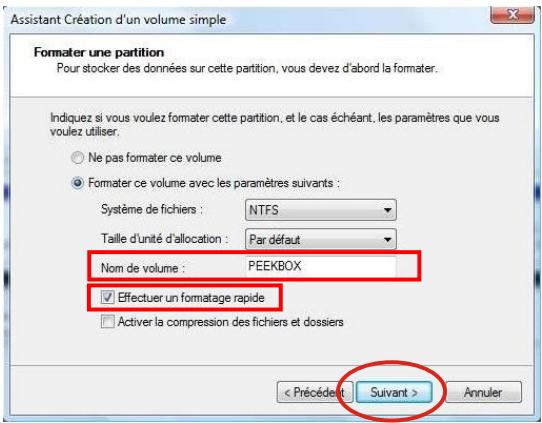

1. La fenêtre suivante propose différents systèmes de fichiers pour le formatage ainsi que certaines autres options.

Ici, vous ne devez modifier que deux valeurs :

• Nom de volume (de préférence en majuscules et en un seul mot)
• Effectuer un formatage rapide (doit etre coché)

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

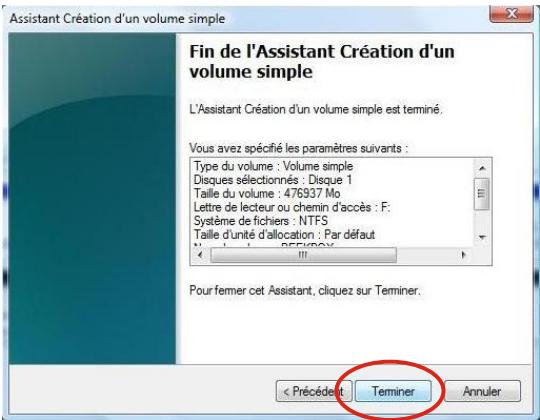

1. La fenêtre suivant presente un résumé de la configuration du formatage.

Vous pouvez cliquer sur le bouton "Terminer" pour lancer le formatage.

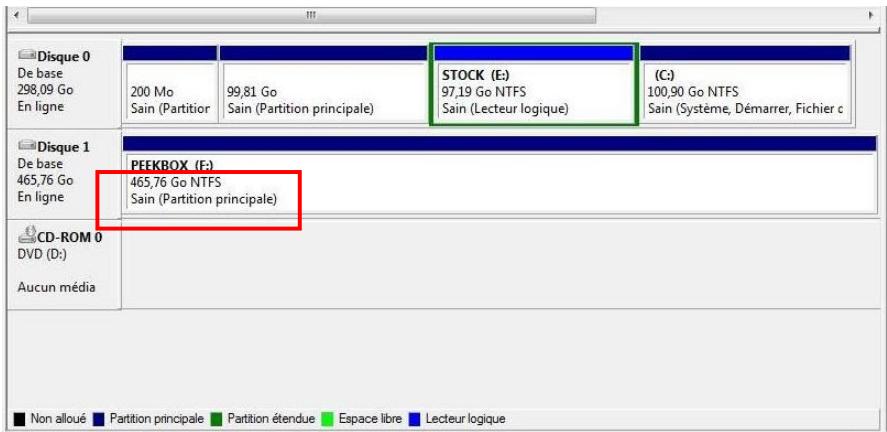

1. Lorsque le formatage est lancé, la mention "formatage en cours..." s'affiche dans la ligne.Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette procédure.

Lorsque la mention "Sain" apparait, le disque dur doit s'afficher dans le "Poste de travail" ou "Ordinateur".

Vous pouvez alors fermer l'outil de Gestion des disques et vous rendre dans votre Explorateur de fichiers.

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

1. Lorsque vous utilisez le disque dur avec votre "Explorateur de fichiers", ne perdez pas de vue qu'il s'agit d'un péripérisque de stockage USB et qu'il nécessite d'être retire informatquement avant de l'etre physique.

Par conséquent, n'oubliez pas de "Retirer le périphérique en toute sécurité" en utilisant la fonction de Windows disponible dans la barre des tâches.

7.2 Sous Mac OS X

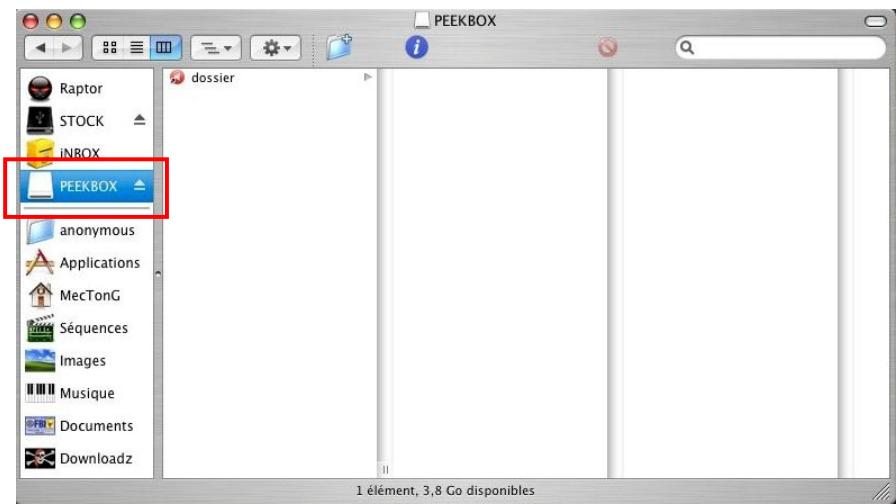

1. Si le disque dur n'est pas formaté, Mac OSX vous propose son initialisation automatiquement. Sinon, le disque dur apparait comme ci-dessous mais le formatage est néanmoins nécessaire.

7

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

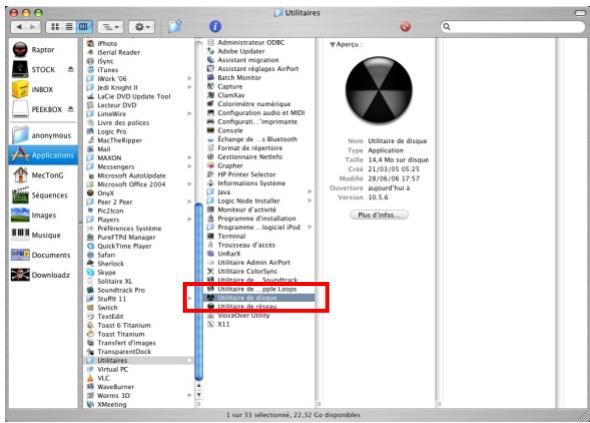

1. Vous doivent ouvoir l'application « Utilitaire de disque » (l'icône peut différer en fonction des versions) situé dans le dossier Applications > Utilaires.

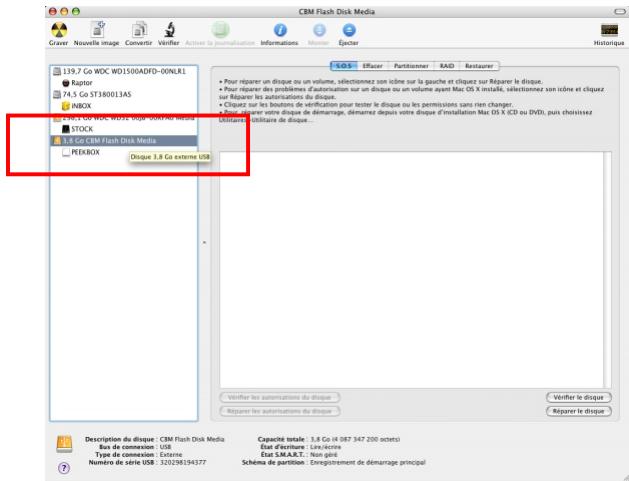

1. Une fois « Utilitaire de disque » ouvert, Sélectionnez le disque dur à formater comme indiqué ci-dessous.

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

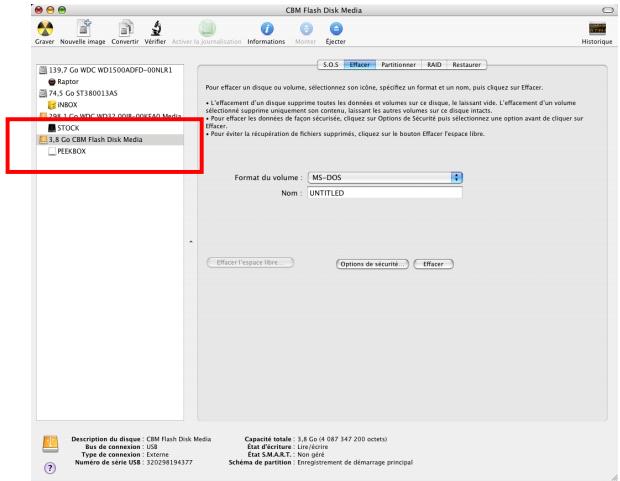

1. Cliquez ensuite sur l'onglet « Effacer » pour supprimer la partition actuelle et en creer une nouvelle.

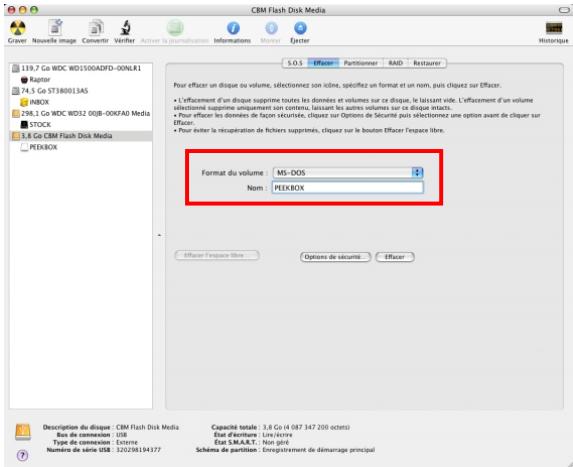

1. Le format du volume doit impératifement être « MS-DOS », son nom doit être en majuscule et en un seul mot.

7

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

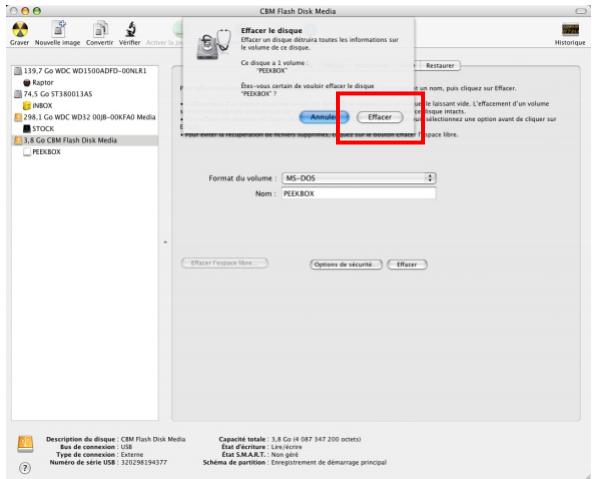

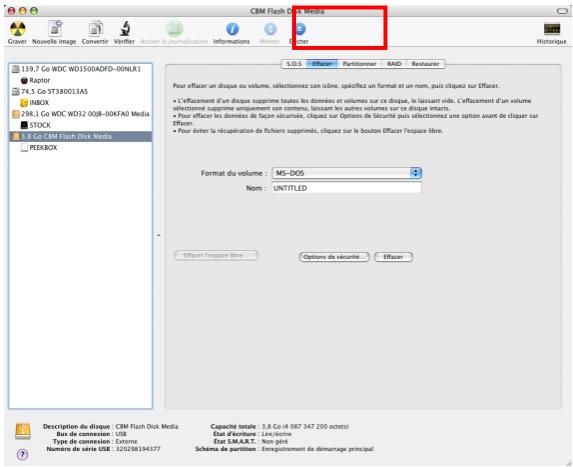

1. Ensuite, cliquez directement sur le bouton « Effacer » et confirmer votrechioix avec la boîte de dialogue.

1. Une fois le formatage terminé, la nouvelle partition apparait sous le disque dur dans la colonne de gauche.

7

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Vous pouvez alors fermer l'application "Utilitaire de disque" et voir votre disque dur apparaitre dans le Finder.

Vous pouvez maintainant y copier vos fichiers (glisser/déposer ou copier/coller).

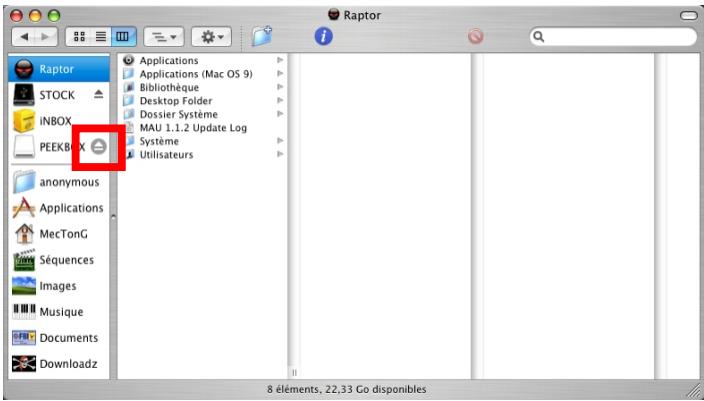

IMPORTANT : Il est impératif d'éjecter le disque dur à l'aide du bouton d'éjection (ou en le déposant sur la corbeille s'il apparait sur le bureau) avant toute déconnexion du port USB.

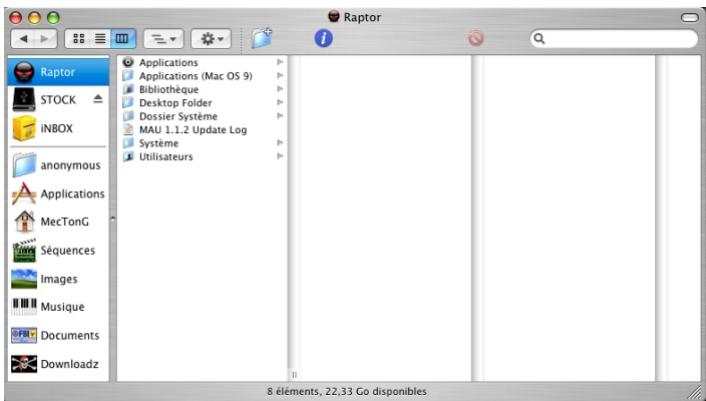

1. Une fois le disque duré éjecté, il n'apparait plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconnecter du port USB.

8

Transfert de fichiers

8.1 Connecter la PEEKBOX

1. Branchez votre PEEKBOX à la prise d'alimentation secteur.

2. Connectez votre PEEKBOX à votre ordinateur.

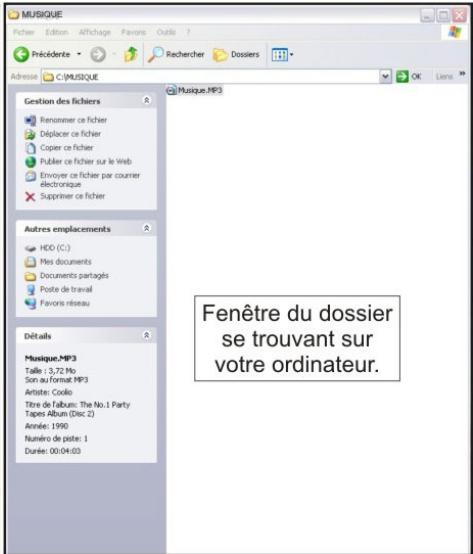

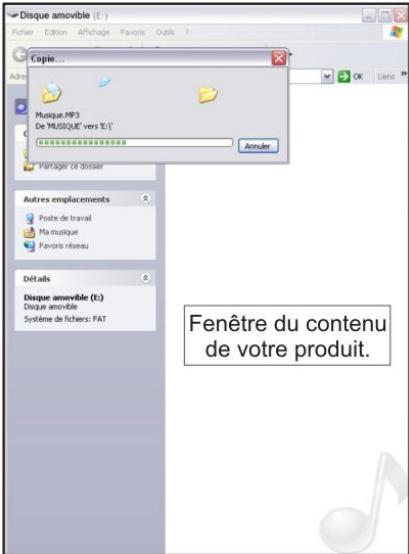

8.2 Transférer vos fichiers

Après avoir raccordé votre produit à votre ordinateur en USB, il apparait dans votre « Poste de travail » et vous accédez alors à son contenu.

Vous pouvez ensuite copier des données à l'aide des fonctions copier/coller ou glisser/déposer.

9

Connexions

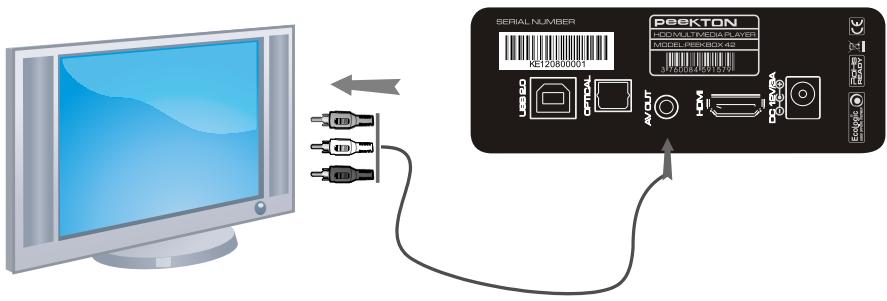

9.1 Connexion audio/védo analogue

Votre Peekbox possede une sortie audio/vidéo composite de type Jack 3.5 pour etre reliée àvoitv.Vousdevezdonctutiliserle cordonJack-RCAafin d'effectuerleraccordement sur I'entree A/V de voitTv.

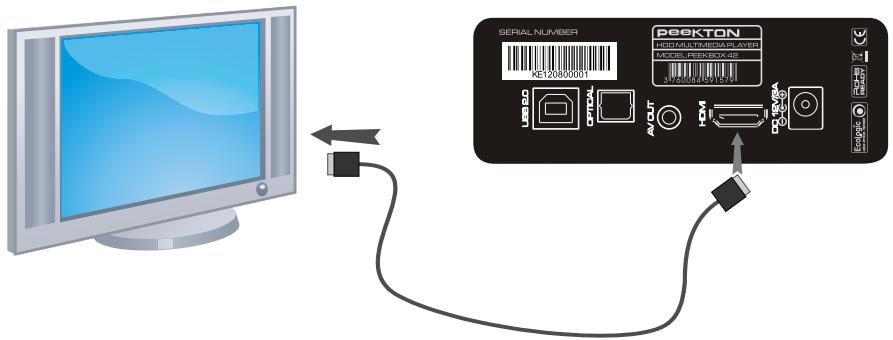

9.2 Connexion audio/védo numérique

Votre Peekbox possede une sortie audio/vidéo numérique de type HDMI.

Vou puez donc la raccorder à votre téléviseur via un cordon HDMI (non fourni).

NOTE : Ce mode de connexion apporte le meilleur compromis en terme de qualité audio/vidéo.

9

Connexions

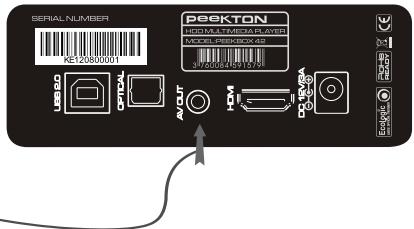

9.3 Connexion audio analogue

Votre Peekbox possède une sortie audio stéréo analogique sur le même connecteur que la sortie video (voir page précédente). Vous pouvez donc utiliser le même cordon pour un raccordement à un système Hi-Fi.

Raccordez seulement la sortie audio (connecteurs blanc et rouge) à votre système Hi-Fi, le connecteur jaune étant dédié au signal video.

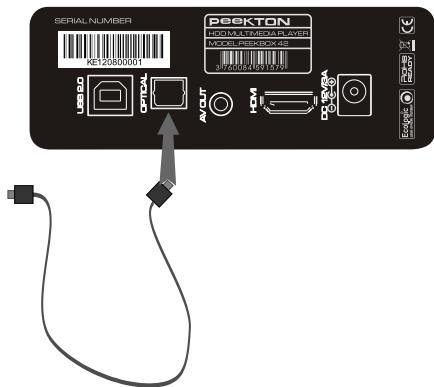

9.4 Connexion audio numérique

Votre Peekbox possedeune sortie audio numérique de type SPDIF optique.

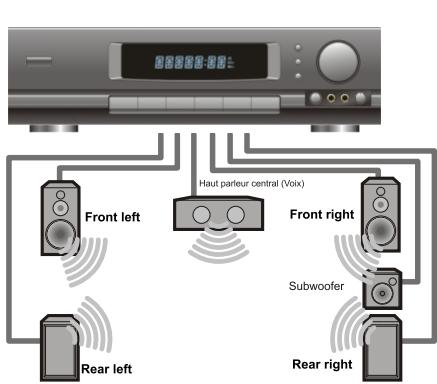

Vous pouvez donc la raccorder à un système Home Cinéma via un cordon optique (non fourni).

10

Fonctions de la PEEKBOX 42

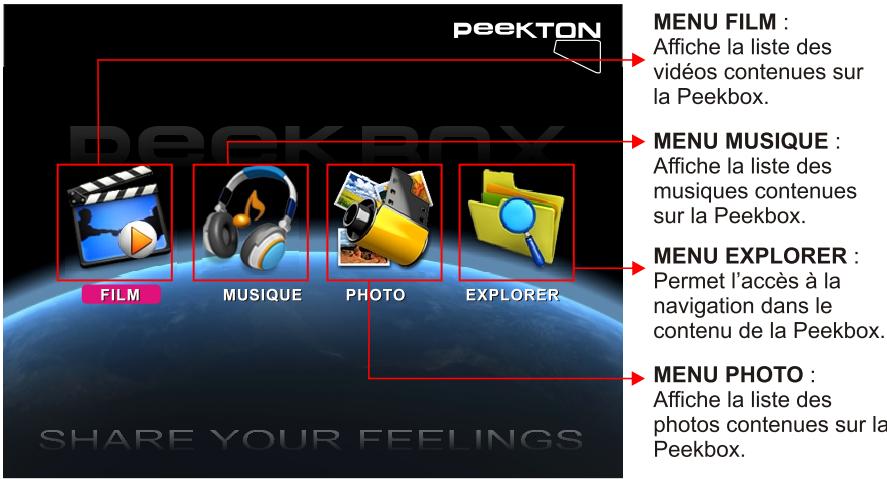

10.1 Menu Principal

Vou puez acceder à ces sous-menus en utilisant les touches fléchées et ENTER.
Vou puez aussi y acceder en pressant les touches FILM, MUSIQUE ou PHOTO de la télécommande.

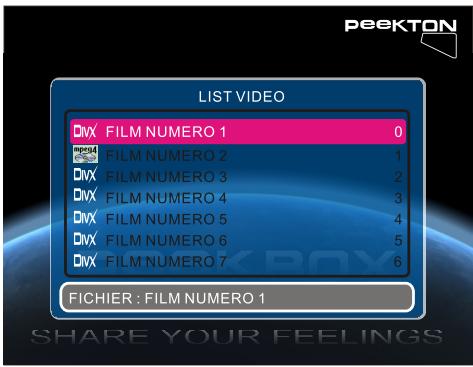

10.2 Menu MOVIE

Ce menu affiche toutes les videoos compatibles presentent sur le volume en cours (les repertoires ne sont pas affichés).

Les videotos sont affichées sous forme de liste.

Vous pouvez alors acceder au fichier video souhaite à l'aide des touches fléchéées et lancer la lecture en pressant ENTER ou PLAY.

NOTE: Utilisez le menu EXPLORER et la touche DVD pour lancer la lecture d'un DVD-video (dosier VIDEO_TS).

10

Fonctions de la PEEKBOX 42

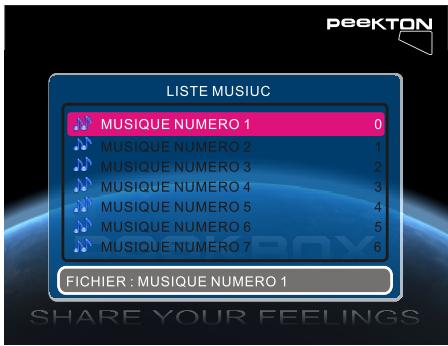

10.3 Menu MUSIC

Ce menu affiche tous les fichiers audio compatibles presentent sur le volume en cours (les repertoires ne sont pas affichés).

Les fichiers audio sont affichées sous forme de liste.

Vous pouvez alors acceder au fichier audio souhaite à l'aide des touches flèchées et lancer la lecture en pressant ENTER ou PLAY.

NOTE : Une fois la lecture lancée, l'ensemble des fichiers audio est lu.

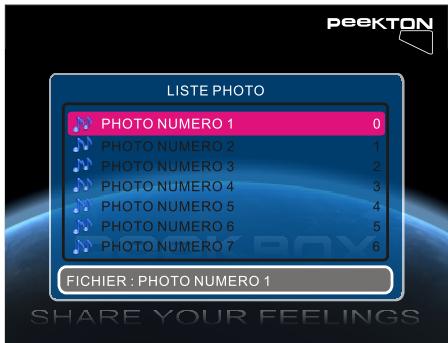

10.4 Menu PHOTO

Ce menu affiche tous les fichiers image compatibles presentent sur le volume en cours (les repertoires ne sont pas affichés).

Les fichiers sont affichées sous forme de liste.

Vou pouve alors acceder au fichier image souhaite à l'aide des touches fléchéées et lancer la l'affichage en pressant ENTER ou PLAY.

Une fois l'image affichée, vous effectuer, une inversion de cette image en utilisant les touches HAUT et BAS ou des rotations en utilisant les touches DROITE et GAUCHE.

NOTE : Si vous activez la fonction APERCU PHOTO dans le menu SETUP, les images seront alors affichées sous forme de vignettes. Les fonctionnalités de lecture restent inchangées.

10

Fonctions de la PEEKBOX 42

10.5 Menu SETUP

Ce menu vous permet de configurer la PEEKBOX ainsi que les fonctions de lecture. Pressez la touche SETUP de votre télécommande pour acceder à ce menu.

Utilisez les touches DROITE et GAUCHE pour vous selectionner la page du menu à laquelle vous souhaitez acceder puis pressez la touche BAS pour y entrer.

Utilisez ensuite les touches HAUT et BAS pour selectionner l'option à configurer puis pressez la touche DROITE pour acceder aux différents réglages possibles.

Une fois le réglage désiré mis en surbrillance, pressez la touche ENTER pour valider, puis pressez la touche GAUCHE pour quitter l'option, pressez de nouveau la touche GAUCHE pour revenir au besoin des pages du menu SETUP.

Pressez la touche EXIT ou de nouveau la touche SETUP pour quitter le menu SETUP et returner au menu principal.

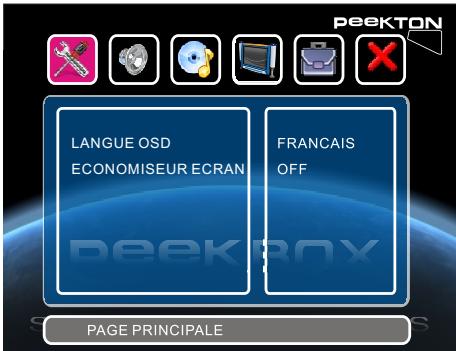

1. PAGE PRINCIPALE

Permet de configurer la langue de l'OSD et d'activer ou non l'économiseur d'écran.

Vouaves lechoix parmi quatre langues pour l'OSD (francais,anglais,allemand et espagnol).

L'économiseur d'écran permet de préserver votre écran de télévision en cas d'image fixe risquant de marquer votre tube ou votre dalle plasma.

10

Fonctions de la PEEKBOX 42

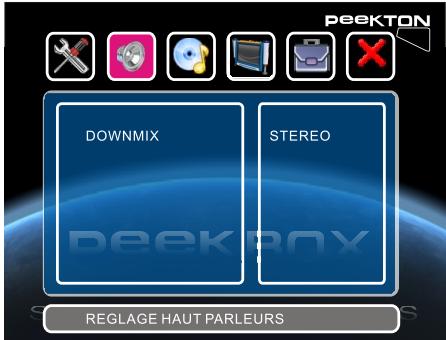

Permet de selectionner le type de traitement audio en fonction du fichier lu.

Si vous lisez un fichier audio/vidéo contentant une piste audio encode en 5.1, vous pouvez alors configurer le Downmix sur "5.1" afin que le signal audio soit transmis en 5.1 via la sortie audio numérique optique.

En revanche, si vous ne disposez pas d'un équipement 5.1 avec amplificateur Home Cinéma, préférez alors le réglage "STEREO".

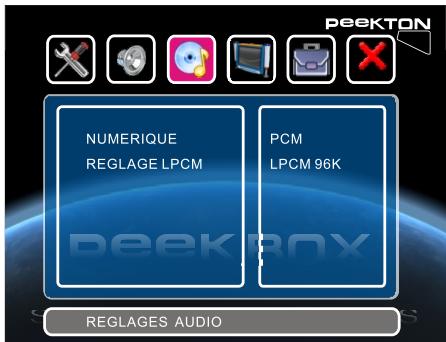

3. REGLAGE AUDIO (second page)

Permet de configurer la sortie audio numérique optique et le traitement numérique LPCM.

La sortieaudio numériquepeutetre réglee sur“PCM”ou“RAW”.

Le mode "PCM" permet de retranscribe tous les signaux audio en stéreo afin qu'il soit correctement produits par le système Hi-Fi via la connexion optique.

Le mode "RAW", quant à lui, transmet le signal audio tel qu'il est sur le support (par exemple AC3 5.1). Cela requiert d'avoir un système Home Cinéma capable de décoder ces signaux.

Le réglage LPCM permet de désiré l'échantillonage de la sortie numérique, par défaut sur "96K".

NOTE : Pour dire un DVD-video en 5.1 avec un système Home Cinéma, vous devez donc régler le Downmix sur "5.1" et la sortie numérique sur "RAW".

10

Fonctions de la PEEKBOX 42

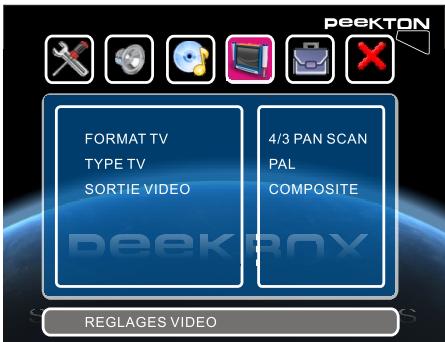

Permet d'indiquer le format de votre TV (16/9 ou 4/3), le type (PAL ou NTSC) et la sortie videoe(Composite ou HDMI).

Le format TV peut être régé sur 16/9, 4/3 LETTER BOX ou PAN SCAN.

Le type TV peut être régé sur PAL, NTSC ou AUTO (s'adapte automatiquement en fonction de la source video).

La sortie videoe peutetre régée sur COMPOSITE(analogique),720P et 1080P (numériquevia la sortieHDMI).

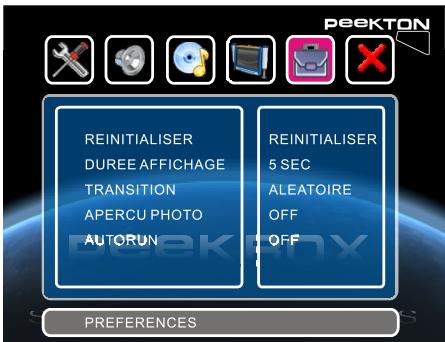

5. PAGE PREFERENCES

Permet de configurer d'autres options telles que la durée d'affichage des photos en mode diaporama, le type de transition des photos, l'activation de l'aperçu des photos (mode vignettes).

La réinitialisation permet de rétablit tous les réglages par défaut de l'appareil.

La durée d'affichage correspond au temps pendant lequel une photo reste affichée en mode diaporama.

La transition définie la façon dont vont s'enchainer les photos en mode diaporama.

Le mode APERCU PHOTO correspond à l'affichage des photos sous forme de vignettes lorsque vous acceder au menu PHOTO à partir du menu principal.

Le mode AUTORUN quant à lui, permet de lancer automatiquement la lecture des fichiers présents lorsque vous allumez l'appareil.

10

Fonctions de la PEEKBOX 42

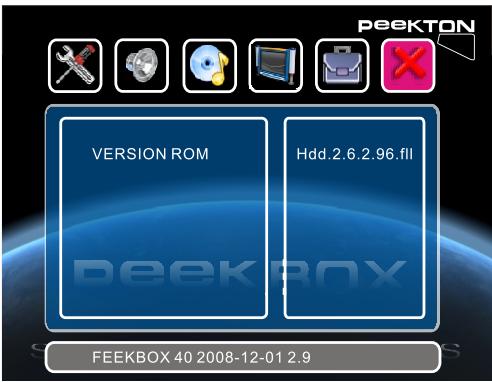

Permet de quitter le menu SETUP en pressant ENTER ou BAS.

Cette page permet aussi de visualiser les informations concernant les versions logicielle et matérielle de votre apparéil.

11

Fonctions complémentaires

11.1 Touche DISK

Il est possible de désirir le volume que vous souhaitez explorer en utilisant la touche DISK de la télécommande.

Cette fonctionnalité est utile lorsque vous avez un disque dur partitionné en plusieurs volumes ou lorsque vous connectez une clé USB ou une carte SD.

Pressez la touche DISK pour afficher les différents volumes disponibles, utilisez les flèches HAUT et BAS pour sélectionner le volume désiré et pressez la touche ENTER pour valider.

11.2 Touche HDMI / AV

Il est possible de changer le mode de sortie video entre HDMI et AV en utilisant la touche HDMI/AV de la télécommande.

HDMI correspond à la sortie audio-video numérique HDMI.

AV correspond à la sortie audio-video analogue (video composite et audio stéreo RCA).

A cheque pression sur cette touche, l'appareil commute d'un mode de sortie video à un autre.

11.3 Touche EDIT

La touche EDIT vous permet d'acceder au menu contextual des fischiers lors de la navigation dans le contenu d'un volume.

Lorsque vous mettez un fisier en surbrillance à l'aide des touches fléchées, vous pouze utiliser cette touche pour afficher le menu d'edition.

Le menu contextualuel affiche les options suivantes :

• COPIER : Permet de copier le fichier sélectionné dans le réseau cible.
• SUPPRIMER: Permet la suppression du fichier sélectionné.
• RENOMMER: Permet de renomer le fichier sélectionné.
• CREER DOSSIER: Permet la création d'un réseau à ce niveau d'arborescence.
• INFOS : Permet d'obtenir des informations sur le fichier sélectionné.
• ANNULER: Permet d'annuler la pression sur la touche EDIT.

11.4 Touche COPY

La touche COPY permet d'effectuer la copie complète d'un réseau vers le dossier cible.

Cette fonction permet par exemple de copier le contenu d'une carte mémoire afin de la réutiliser ensuite avec votre apparéil photo numérique.

11.5 Touche DIR

La touche DIR permet de faire du dossier en cours le dossier de destination lors de la copie de fichiers.
Le dossier "cible" (destination) doit être sur une partition au format FAT (FAT, FAT32,...).
