PK M 3000 - Appareil électronique PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Appareil de mesure PEEKTON PK M 3000
Caractéristiques techniques principales	Précision de mesure : ±0,5%, Plage de mesure : 0-3000 unités
Alimentation électrique	Alimentation par adaptateur secteur 220V
Dimensions approximatives	30 cm x 20 cm x 10 cm
Poids	2,5 kg
Compatibilités	Compatible avec les accessoires PEEKTON
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220V AC
Puissance	50W
Fonctions principales	Mesure de paramètres techniques, affichage numérique, enregistrement des données
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande, service après-vente inclus
Sécurité	Conforme aux normes de sécurité CE, ne pas utiliser dans des environnements humides
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus dans l'emballage

FOIRE AUX QUESTIONS - PK M 3000 PEEKTON

Comment allumer le PEEKTON PK M 3000 ?

Pour allumer le PEEKTON PK M 3000, appuyez sur le bouton d'alimentation situé sur le panneau avant pendant trois secondes jusqu'à ce que l'écran s'illumine.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez que l'appareil est bien branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant le câble d'alimentation pendant 10 secondes.

Comment régler la température sur le PEEKTON PK M 3000 ?

Pour régler la température, utilisez les boutons + et - situés à côté de l'écran. L'écran affichera la température actuelle et vous pourrez ajuster selon vos besoins.

Pourquoi le PEEKTON PK M 3000 ne chauffe-t-il pas ?

Si l'appareil ne chauffe pas, vérifiez que la température est réglée au-dessus de la température ambiante. Assurez-vous également que l'appareil est en mode de fonctionnement et non en mode veille.

Comment nettoyer le PEEKTON PK M 3000 ?

Pour nettoyer le PEEKTON PK M 3000, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et humide pour enlever les résidus. Évitez d'utiliser des produits chimiques agressifs.

Le PEEKTON PK M 3000 émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème interne. Éteignez l'appareil immédiatement et contactez le service client pour obtenir de l'aide.

Comment obtenir de l'aide si le problème persiste ?

Si le problème persiste, veuillez contacter notre service client via notre site web ou en appelant notre numéro de support. Ayez votre numéro de série à portée de main pour un traitement plus rapide.

MODE D'EMPLOI PK M 3000 PEEKTON

1.1 Attention : informations relatives à votre sécurité

Avertissement : Pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée. Pour éviter ou d'incendie, ne pas exposer l'appareil à une source d'humidité.

Ce symbole indique que la présence de courants électriques conducteurs dans l'appareil constitue .

Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition dangereuse aux radiations. La maintenance de l'appareil doit être effectuée par une personne qualifiée.

Attention

Afin de limiter les risques d'électrocution, ne démontez pas le capot de l'appareil. Si vous rencontrez un problème, adressez-vous à une personne qualifiée. La modification ou l'ajustement des performances autres que celles prévues par le constructeur peut entraîner une exposition aux radiations.

Ce symbole indique la présence d'un faisceau laser à l'intérieur de l'appareil. Il n'y a pas de danger de radiation à l'extérieur du produit.

Veuillez déconnecter votre appareil dans les cas suivants :

Ne réparez pas l'appareil vous-même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.

Dans l'un des cas suivants, débranchez votre appareil et faites appel à une personne qualifiée.

A. Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. B. L'appareil a été exposé à la pluie ou à l'humidité. C. L'appareil ne semble pas fonctionner correctement. D. L'appareil est tombé ou le coffret a été endommagé. E. Les performances de l'appareil ont été modifiées.

Important

• Vérifiez régulièrement les branchements électriques de votre appareil.
• Si vous constatez une dégradation, envoyez votre produit dans un centre agréé PEEKTON.
• Assurez-vous que votre produit soit placé dans un endroit ventilé.
• Lire les instructions du manuel avant l'utilisation de l'appareil. Utiliser uniquement les accessoires fournis avec l'appareil. Faire attention lors du transport de l'appareil.

1.2 Informations importantes

exposer l'appareil près d'une source d'humidité.

Avertissement : ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée.

Ce symbole indique que la présence de courant électrique dans l'appareil constitue un risque d'électrocution.

Traitement des appareil en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipemen . En vous assurant que ce produit est mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Veuillez lire le manuel d'utilisation dans son intégralité avant toute installation et prendre en compte les avertissements de sécurité et vous y conformer strictement.

Vérifiez régulièrement que l'appareil est sous tension. En cas de rupture d'alimentation ou de panne, confiez votre appareil exclusivement à une personne qualifiée.

Veillez à ce qu'aucun objet ou liquide ne pénètre à l'intérieur de l'appareil par les orifices de ventilation.

Par la présente, ESM déclare que le modèle PKM 3000 est conforme aux exigences essentielles et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68. Tout changement ou modification non expressément autorisé par une partie responsable pour cette unité annule les droits de l'utilisateur à utiliser cet appareil.

2.1 Installation de l'appareil

ATTENTION : Le bloc optique est maintenu par 2 vis pour le transport. Ces vis de maintien sont à retirer lors de l'installation de l'autoradio.

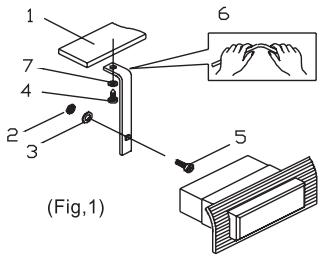

Montage - par l'avant (emplacement DIN)

1. Tableau de bord
2. Ecrou (5mm)
3. Rondelle ressort
4. Vis (x 25mm)
5. Vis
6. Fixation
7. Rondelle plate

Après avoir inséré le support dans le tableau de bord, sélectionnez les fixations appropriées et tournez-les vers l'intérieur pour les mettre en place.

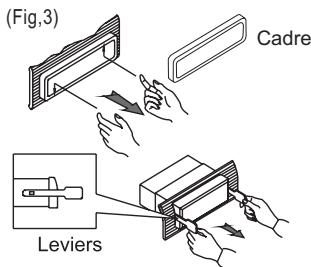

Insérez les doigts dans la fente sur le devant du cadre et retirez-le.

Insérez les leviers fournis avec l'appareil dans les fentes sur les deux côtés.

L'appareil peut être installé ou retiré du tableau de bord.

2.2 Informations sur le RDS

Voici un descriptif des principaux services RDS proposés :

• L'affichage du nom de la station : Dès que l'on est a fréquence est remplacée par le nom de la station sur un maximum de huit caractères (par exemple, la station Autoroute Info affiche le nom AUTOROUT).
• Le changement de fréquence : une fois 'autoradio ne perd pas la station même quand le véhicule se déplace.
• L'information routière : quand l'usager écoute une cassette ou un CD et que la station accordée diffuse un bulletin d'info routière, l'autoradio arrête momentanément le CD pour que l'on puisse entendre le bulletin.

La majorité des autoradios RDS proposent la fonction EON. C'est un service qui permet d'entendre les informations routières même si l'on écoute une autre station de radio. Pour être clair, prenons un exemple : sur les autoroutes gérées par la SAPRR, on peut entendre les informations routières tout en écoutant une station de Radio France. En effet, Autoroute Info a signé un accord avec le groupe Radio France qui accepte une coupure de ses programmes lors d'un bulletin urgent. Ce principe est valable avec les stations suivantes de Radio France : France Musique, France Culture, France Inter, France Info et les radios locales France Bleu.

Le RDS en pratique

Pour l'affichage du nom de la station, il n'y a rien à faire, l'autoradio gère cela automatiquement.

Pour le changement de fréquence (passage d'un émetteur à un autre), il faut utiliser une touche marquée AF ; certains modèles d'autoradios imposent la fonction AF à l'utilisateur, d'autres modèles permettent d'activer ou non ce service. D'une manière générale, il est préférable de laisser cette fonction activée en permanence. Sur l'afficheur de l'autoradio, un petit symbole AF s'allume pour préciser que la fonction AF est activée.

• Si l'utilisateur écoutait une cassette ou un CD, ceux-ci sont momentanément mis en pause.

Si l'utilisateur écoutait une station de radio liée à celle qui diffuse l'information routière, l'autoradio bascule sur l'info routière puis se recale sur la station précédente à la fin du bulletin.

Les autoradios qui proposent le service EON gèrent cela automatiquement. Si ce n'est pas le cas, il y a alors généralement une touche "EON" ou "EON TA" qui permet d'activer ou de désactiver cette fonction. Un indicateur lumineux s'allume alors sur l'afficheur.

Il faut noter que certains autoradios n'ont pas de touche TA, bien qu'ils intègrent cette fonction. Il s'agit alors d'une touche appelée TP.

Le PI

Le code d'identification de programme (code intégré au RDS) permet d'identifier la radio en précisant le pays de l'émetteur, la couverture géographique et un code d'identification unique.

2.3 Précautions d'installation

Cet appareil ne peut lire que les disques de 12 cm. Ne tentez pas de modifier l'appareil, cela peut provoquer un accident.

Arrêtez le véhicule avant de procéder à toute manipulation qui pourrait interférer avec la conduite.

N'allumez pas l'appareil si les températures sont extrêmement basses ou élevées (plus basse que -20°C ou plus haute que +60°C).

Pour profiter d'un son de la meilleure qualité possible, manipulez les disques comme indiqué :

• Nettoyez les disques avec un chiffon nettoyant (en option). Nettoyez chaque disque en partant du centre vers l'extérieur.

• N'utilisez pas de disque avec des restes de colle ou d'encre sur la face.

• N'utilisez pas de disque avec des étiquettes ou des autocollants sur la face supérieure.

Il pourrait y avoir des résidus de colle qui empêcheraient le bon fonctionnement si les étiquettes commençaient à se décoller.

• Tenez les disques par les bords afin de les conserver propres et ne touchez pas la surface du disque.

2.4 Connexion de l'appareil

Schéma de câblage

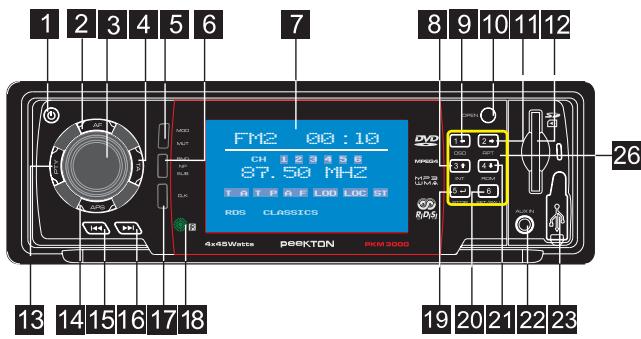

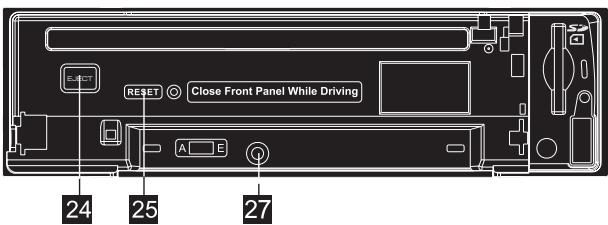

3.1 Fonctions des touches

1. Touche marche/arrêt
2. Touche AF (Fréquence alternative)
3. Touche de volume et réglage sonore
4. Touche TA (annonce de circulation)
5. Touche "Source" et "Mute"
6. Touche Bande / Sub ON - OFF / TV PAL - NTSC
7. Écran TFT 3.0"
8. Touche INT ON/OFF
9. Touche OSD
10. Touche OPEN - Détachement
11. Touche REPEAT
12. Slot carte SD
13. Touche PTY (information sur le programme)
14. Touche APS (Balayage de préréglage automatique)
15. Touche précédent / recherche de station inférieure
16. Touche suiva supérieure
17. Affichage de l'horloge et touche de réglage
18. Récepteur télécommande
19. Arrêt de la lecture
20. Touche SETUP / Lecture et pause
21. Touche Lecture aléatoire
22. Jack d'entrée auxiliaire
23. Port USB
24. Touche EJECT
25. Bouton de réinitialisation
26. Clavier numérique
27. Indicateur de marche

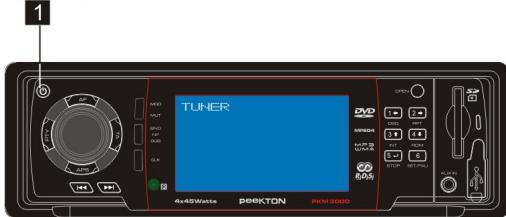

Allumer / éteindre l'appareil

• Pressez la touche 1 (PWR) pour allumer l'appareil.
• Pendant la lecture, pressez cette touche pour désactiver l'écran TFT, et pressez de nouveau pour le réactiver.
• Pendant la lecture, maintenez enfoncée cette touche pour éteindre l'appareil.

Remarque : Une fois l'appareil éteint, le volume actuel sera mémorisé.

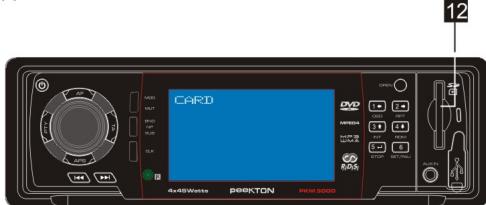

Slot carte SD

Insérez la carte SD que vous désirez écouter.

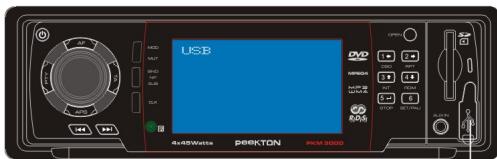

Prise USB

• Port USB pour le raccordement des périphériques.

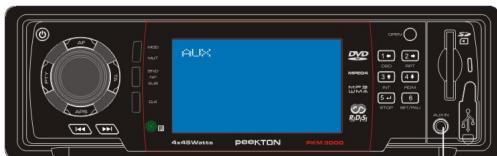

Entrée aux

• L'entrée Audio/Video AUX (jack 3.5 mm) est une interface commune qui permet la connexion d'appareils multimédias divers équipés d'une sortie vidéo et audio stéréo (ex. : walkman, sortie casque MP3, sortie lecteur DVD portable...).

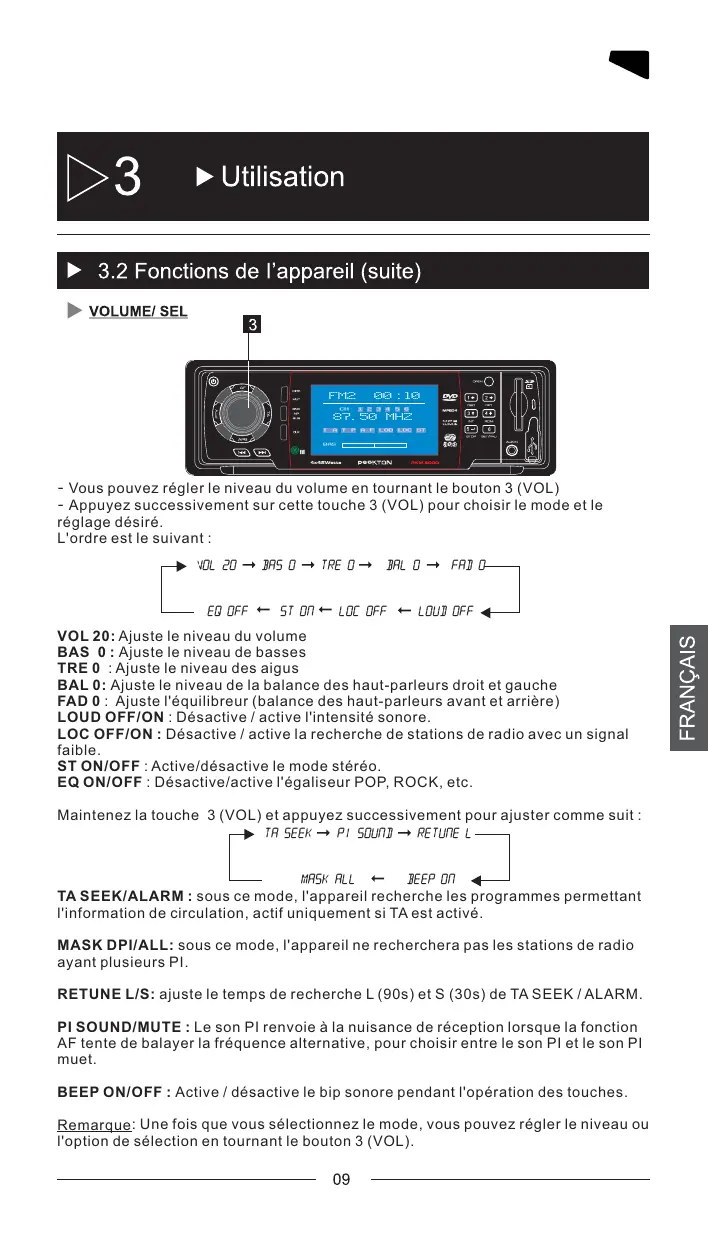

3.2 Fonctions de l'appareil (suite)

VOLUME/SEL

• Vous pouvez régler le niveau du volume en tournant le bouton 3 (VOL).
• Appuyez successivement sur cette touche 3 (VOL) pour sélectionner le mode et le réglage désiré.

L'ordre est le suivant :

VOL 20 : Ajuste le niveau du volume.

BAS basses

TRE 0 : Ajuste le niveau des aigus

BAL 0 : Ajuste le niveau de la droit et gauche.

FAD 0: Ajuste l'équilibre ( avant et arrière).

LOUD OFF/ON : Désactive / active la fonction d'intensité sonore.

LOC a recherche de stations de radio avec un signal faible.

ST ON/OFF : Active/désactive le mode stéréo.

EQ ON/OFF : Active/désactive l'égaliseur (POP, ROCK, etc.).

Maintenez la touche 3 (VOL) et appuyez successivement pour ajuster comme suit :

TA SEEK/ALARM recherche les programmes permettant l'information de circulation, actif uniquement si TA est activé.

MASK DPI/ALL ne recherche pas les stations de radio ayant plusieurs PI.

RETUNE L/S : ajuste le temps de recherche L (90 s) et S (30 s) de TA SEEK / ALARM.

PI SOUND/MUTE : Le son PI correspond au bruit de réception lorsque la fonction AF tente de balayer la fréquence alternative. Permet de choisir entre le son PI et le son PI muet.

BEEP ON/OFF : Active ou désactive le bip sonore lors de l'utilisation des touches.

Remarque : Une fois que vous avez sélectionné le mode, vous pouvez régler le niveau ou l'option de sélection en tournant le bouton 3 (VOL).

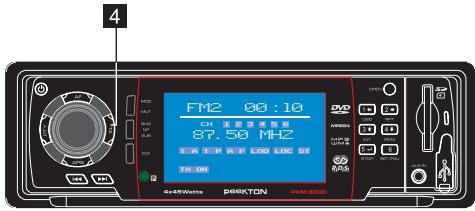

Sélecteur TA

• Appuyez sur la touche TA pour activer la réception d' lorsqu'elles sont disponibles. L'icône TA s'allume.

L'icône TA est allumée, ce qui signifie que la station que vous écoutez est susceptible de diffuser des .

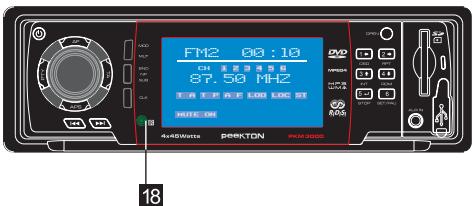

Récepteur IR

• Récepteur infrarouge de la télécommande.

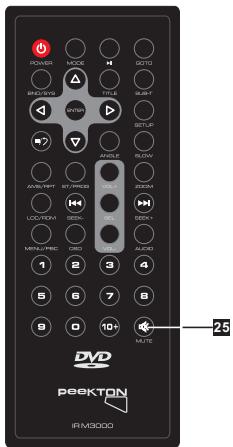

Fonction MUTE

Appuyez sur la touche "MUTE" de la télécommande pour arrêter complètement le son audio, appuyez de nouveau pour rétablir le niveau sonore audio précédent.

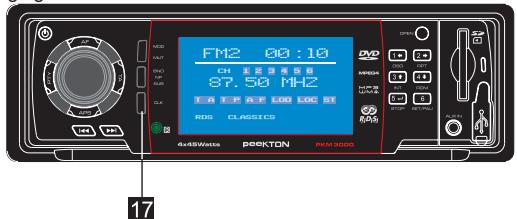

Afficher et régler l'heure

• L'affichage et le réglage de l'heure se réalisent à l'aide de la télécommande ou de la façade.

- Affichage de l'heure : Appuyez sur la touche 17 (CLK) pour afficher l'heure actuelle. L'affichage revient à son état normal après 5 secondes. - Réglage de l'heure : En mode radio, maintenez la touche 17 (CLK) enfoncée jusqu'à ce que l'heure soit en blanc. Vous pouvez ensuite régler l'heure à l'aide du bouton VOL +/- et passer au réglage des minutes en pressant le bouton de volume. Terminez le réglage en maintenant enfoncée de nouveau la touche CLK (17).

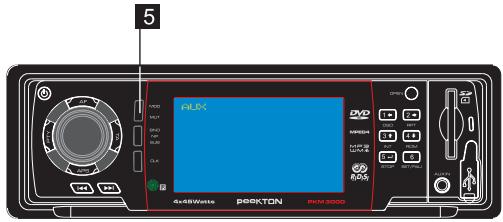

Sélecteur de la source de lecture

• Appuyez séquentiellement sur la touche MOD/MUT pour sélectionner la source de lecture.

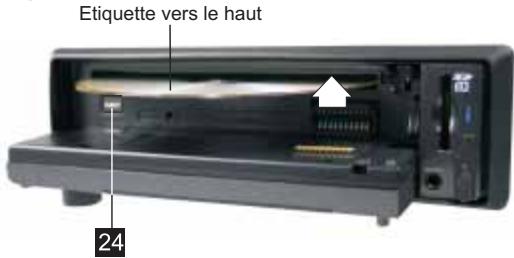

Éjecter un disque

• Appuyez sur la touche 10 (OPEN) pour d'abord basculer le tiroir, puis appuyez sur la touche 24 (Eject) pour éjecter le disque.

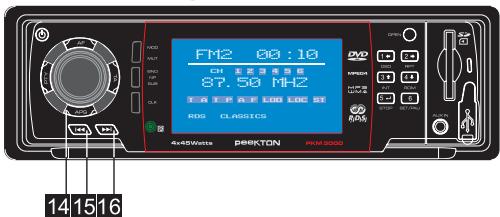

Réglage manuel ou automatique des stations

Balayage : Maintenez la touche APS enfoncée balayage et enregistrera toutes les stations balayées sur les 3 bandes FM, chaque bande peut enregistrer jusqu'à 6 stations.

Balayage automatique : Maintenez la touche « ou » et s'arrêtera lorsqu'une station avec un bon signal sera trouvée.

Balayage manuel : Appuyez sur la touche « ou » pour effectuer par étape de fréquence de 0.05 MHz.

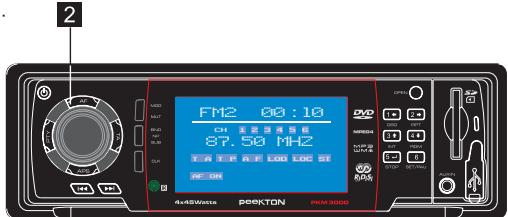

Fonction AF (ST)

La fonction AF permet à l'appareil de recevoir la même station quel que soit l'endroit où vous vous trouvez. (Uniquement pour les stations qui ont plusieurs transmetteurs sur le territoire).

• Appuyez sur la touche 2 (AF) pour activer la recherche AF, l'icône AF sera allumée.

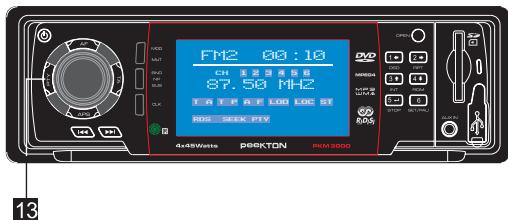

Fonction PTY

La fonction PTY vous permet de sélectionner la station de radio selon le type de diffusion.

• Appuyez sur la touche 13 (PTY), les informations PTY en cours s'affichent. Si vous n'appuyez sur aucune touche pendant 2 secondes, l'appareil recherche le type PTY en cours.

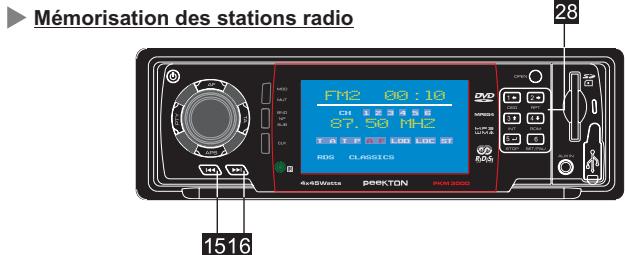

3.3 Fonctionnement de la radio (suite)

• Recherchez une station à l'aide des touches « et ». Une fois la station trouvée, maintenez enfoncée une des touches numérotées jusqu'à un "beep". La station en cours est mémorisée à cet emplacement. Répétez cette opération pour toutes les autres stations que vous souhaitez mémoriser sur les bandes de fréquences (FM1, FM2 et FM3).

Remarque : l'appareil peut mémoriser 6 stations par bande de fréquences.

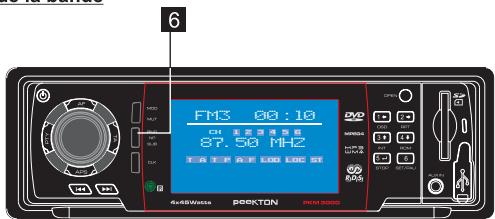

Sélecteur de la bande

Appuyez sur la touche 6 (BAND) de façon répétée pour sélectionner les bandes dans l'ordre suivant :

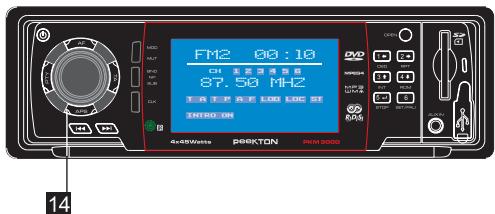

Balayage rapide des stations mémorisées

• Appuyez sur la touche 14 (APS) pour écouter chaque station mémorisée pendant 5 secondes, appuyez de nouveau pour arrêter.

3.4 Fonctionnement des CD

Lorsque vous chargez un CD dans le lecteur, le système s'adaptera et lira automatiquement le type de disque.

Saut de piste (avant, arrêté)

• Appuyez sur ou pour effectuer un ou plusieurs sauts de piste avant ou arrière.
• Maintenez enfoncée l'une de ces touches pour effectuer une recherche avant ou arrière sur la piste en cours de lecture.

Appuyez ensuite sur la touche pour reprendre la lecture.

Répartition de la piste

• Appuyez sur la touche RPT pour activer la fonction de répétition.
• Appuyez de nouveau sur la touche RPT pour basculer entre les modes :

Répéter [UN] > [TOUT] > [OFF]

OFF désactive la fonction de répétition.

Scan des pistes automatique

• Maintenez enfoncée la touche "3/INT" en façade pour écouter les 15 premières secondes de chaque piste du disque.
• Maintenez enfoncée la même touche pour reprendre une lecture normale.

Lecture aléatoire des pistes

• Maintenez enfoncée la touche "4/RDM" en façade pour lancer la lecture en mode aléatoire, RANDOM [ON] s'affiche à l'écran.
• Maintenez enfoncée la même touche pour reprendre une lecture normale.

Fonction lecture/pause

• Pendant la lecture, pressez la touche PLAY/PAUSE pour mettre la lecture en pause.
• Pressez de nouveau la même touche pour reprendre la lecture.

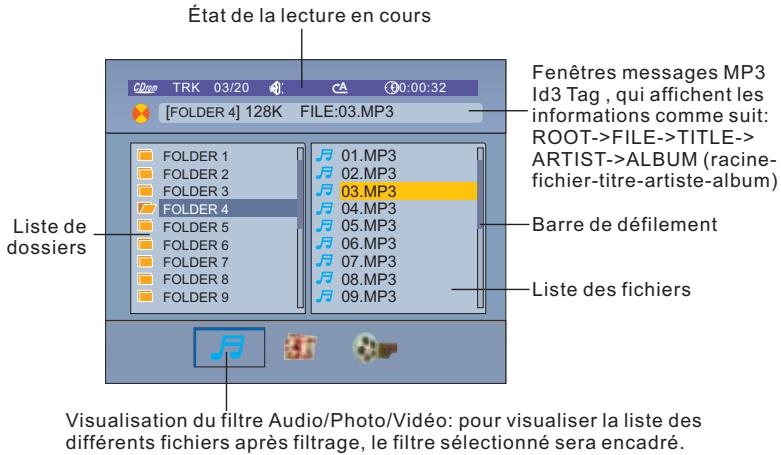

3.5 Fonctionnement des MP3

Lorsque vous chargez un disque MP3 dans la fente du lecteur, le système s'adaptera et lira automatiquement le type de média, puis l'affichera dans l'interface ci-dessous.

Déplacez le curseur sur la liste de dossiers et sur la liste de fichiers à l'aide des touches fléchées, puis pressez la touche ENTER pour accéder à un fichier et/ou le lancer.

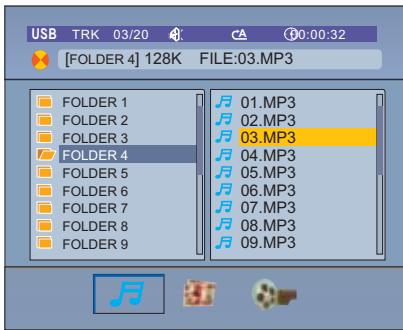

3.6 Fonctionnement des lecteurs USB et SD

• Insérez une clé USB ou une carte SD dans l'autoradio, la lecture démarrera automatiquement après le chargement.

Pour les fonctions et l'interface de lecture du disque CD/MP3, veuillez vous référer à ce qui figure ci-dessus.

Remarque : Lorsque vous utilisez une clé USB ou une carte SD, veillez à l'insérer dans le bon sens, sinon vous risquez d'endommager l'appareil ou le périphérique.

3.7 Fonctionnement des DVD

Lorsque vous chargez un DVD dans la fente du lecteur, ce dernier s'adaptera et lira automatiquement le type de média.

Fonction ralenti

Appuyez sur la touche SLOW pour commencer à lire le film au ralenti. Le film sera lu au ralenti à une vitesse de 1/2, 1/3, 1/4, 1/5, 1/6, 1/7.

Pendant la lecture au ralenti, appuyez sur la touche lecture pour reprendre la lecture normale.

Fonction Zoom

Appuyez sur la touche ZOOM à plusieurs reprises pour agrandir ou réduire la taille de l'image. Le film sera agrandi selon les facteurs suivants : ZOOM 2, ZOOM 3, ZOOM 4, ZOOM 1/2, ZOOM 1/3, ZOOM 1/4.

Fonction REPEAT

Appuyez sur la touche REPEAT pour répéter le chapitre en cours, le titre ou la totalité du disque. Appuyez successivement sur la touche pour SÉLECTIONNER le mode 'REPEAT' que vous désirez. Pour rétablir, appuyez de nouveau sur la touche.

Fonction sous-titres

Appuyez sur la touche SUB-T pour changer la langue des sous-titres ou pour les désactiver.

Remarque : pour afficher les sous-titres, qui doivent figurer sur le disque, vérifiez la liste des sous-titres disponibles sur la pochette du film.

Fonction angle

Sur un DVD, des scènes particulières d'un film peuvent être enregistrées depuis différents points de vue par le studio. Vous pouvez les sélectionner si cette option est disponible sur le disque. Ceci est indiqué sur la pochette du DVD. Pour sélectionner, appuyez sur la touche ANGLE.

Fonction audio

Appuyez sur la touche AUDIO pour changer la langue et la piste audio. Il peut y avoir jusqu'à 8 langues différentes ou pistes audio.

Remarque : Le son audio et les langues disponibles sont indiqués sur la pochette du film.

Affichage d'informations à l'écran (OSD)

Pendant la lecture, appuyez sur OSD pour afficher l'état de la lecture en cours. Appuyez de nouveau sur la touche pour afficher une autre barre d'informations puis fermez la fenêtre des messages.

3.8 Configuration menu DVD

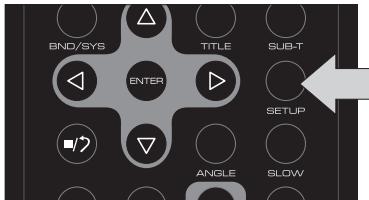

Appuyez sur la touche SETUP pour accéder au menu principal suivant.

PAGE RÉGLAGE SYSTÈME

PAGE RÉGLAGE LANGUE

PAGE RÉGLAGE AUDIO

PAGE RÉGLAGE VIDÉO

Effectuez la sélection et accédez aux sous-menus à l'aide des flèches,

Utilisez les flèches pour sélectionner l'option désirée

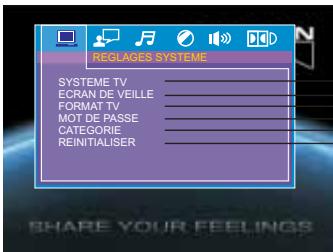

Réglages système

Permet de régler le format TV en fonction des connexions vidéo (PAL, NTSC).

Permet d'activer ou de désactiver la fonction économiseur d'écran : ON / OFF.

Permet de sélectionner l'aspect de l'image TV parmi : 4:3 PAN SCAN, 4:3 LETTERBOX ou 16:9 WIDE.

Permet de déverrouiller le blocage parental, le mot de passe par défaut est "0000".

Permet de régler le niveau de blocage afin de limiter le visionnage de films non adaptés pour les jeunes téléspectateurs (ne fonctionne qu'avec les DVD).

Permet de rétablir tous les paramètres aux réglages par défaut d'usine.

3.8 Menu de configuration DVD (suite)

RÉGLAGE DE LA LANGUE

Permet de sélectionner la langue d'affichage à l'écran (OSD).

Permet de sé lors de la lecture d'un DVD vidéo.

Permet de sé des sous-titres lors de la lecture d'un DVD.

Permet de sé u menu interactif des DVD-vidéo.

RÉGLAGE AUDIO

Permet de sélectionner le format de la sortie audio numérique : RAW, PCM ou OFF.

RÉGLAGE VIDÉO

Permet de sélectionner les réglages suivants afin d'améliorer la qualité de l'image :

Luminosité - Contraste - Teinte - Saturation - Netteté

Utilisation

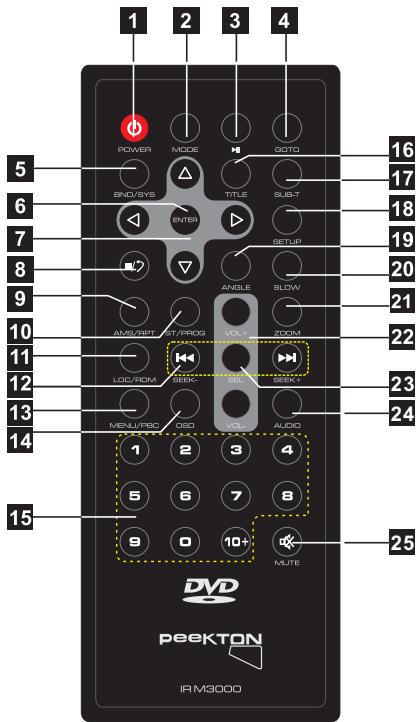

3.9 Fonctions de la télécommande

1. Touche marche/arrêt
2. Touche MODE (sélection de source)
3. Touche lecture/Pause
4. Touche GOTO (accès direct)
5. Touche Bande FM / Système TV
6. Touche ENTER
7. Touches fléchées
8. Touche STOP/RETOUR
9. Touche REPEAT
10. Touche PROGRAMME / STEREO
11. Touche RDM / Réception locale
12. Touches SKIP / SEEK
13. Touche Menu DVD
14. Touche OSD
15. Clavier numérique
16. Touche Title pour les DVD-video
17. Touche sous-titres
18. Touche SETUP (réglages)
19. Touche ANGLE (si disponible)
20. Touche SLOW (ralenti)
21. Touche ZOOM
22. Touches VOLUME + / -
23. Touche SEL (réglages audio)
24. Touche AUDIO (change de piste)
25. Touche MUTE

Marche/arrêt

Appuyez sur cette touche pour allumer ou éteindre l'appareil.

2. Mode

• Appuyez sur cette touche pour sélectionner une source différente : DVD / CD / USB / SD, RADIO ou AUX IN.

3. Lecture/Pause

• Appuyez sur cette touche pour lire ou mettre en pause un film.

• Appuyez sur cette touche pour accéder directement à un instant donné du fichier lu.

• M1 > FM2 > FM3. Chaque bande permet d'enregistrer 6 stations.
• En mode lecture de DVD, appuyez sur cette touche pour changer le système TV (PAL, NTSC, AUTO).

Appuyez sur cette touche pour valider le réglage sélectionné.

7. Haut/Bas/Gauche/Droite

• Appuyez sur ces touches pour déplacer le curseur afin de sélectionner les options du menu.

• Appuyez sur cette touche pour arrêter la lecture ou pour retourner au menu.

• En mode radio écouter chaque station enregistrée pendant 5 secondes, appuyez de nouveau pour arrêter ce mode.

- En mode lecture de DVD/MP3 répéter les titres, les chapitres, les pistes ou la totalité du disque.

10. ST/PROG

- En mode radio sélectionner la réception stéréo (ST ON) ou mono (ST OFF), ce qui peut réduire la nuisance de réception des stations distantes.

- En mode lecture de DVD/MP3 créer une liste de lecture programmée.

11. LOC/RDM

- En mode radio activer ou désactiver "LOC". LOC ON signifie que la réception locale est activée.

• En mode lecture DVD/MP3 lire les chansons ou les films dans un ordre aléatoire.

12. Précédent / Suivant (Avance/Retour rapide) / Recherche - / +

• En mode lecture vidé saut de chapitres ou de pistes, maintenez la touche enfoncée pour faire une avance ou un retour rapide.

- En mode radi e recherche vers le haut ou le bas par étape de fréquence. Maintenez la touche enfoncée pour rechercher automatiquement la station suivante qui a un bon signal.

13. Menu

• Appuyez sur cette touche pour afficher le menu du disque DVD.

14. OSD

• Appuyez sur cette touche pour afficher l'état de la lecture en cours.

16. Titre

• Appuyez sur cette touche pour accéder aux titres d'un DVD (fonction disponible sur DVD-vidéo uniquement).

17. Sub-t

• Appuyez sur cette touche pour sélectionner les différents sous-titres disponibles sur un film.

• Appuyez sur cette touche pour accéder au menu principal des réglages et paramètres.

19. Angle

• Appuyez sur cette touche pour choisir les différents angles de vue (fonction disponible uniquement sur certains DVD).

20. Ralenti

Appuyez sur cette touche pour diffuser le film au ralenti.

Appuyez sur cette touche pour agrandir ou réduire l'image pendant la lecture.

Appuyez sur cette touche pour augmenter ou diminuer le niveau du volume.

• Appuyez sur cette touche pour accéder aux réglages sonores.

24. Audio

• Appuyez sur cette touche pour choisir les différentes pistes sonores qui sont disponibles sur un film.

Appuyez sur cette touche pour mettre la sortie de son en mode muet, "MUTE ON" s'affichera à l'écran.

Remplacer la batterie

Remarque : Lorsque la portée de la télécommande s'amenuise ou qu'aucune fonction ne marche, remplacez la batterie par une nouvelle. Assurez-vous que les polarités correspondent avant de la replacer.

1. Retirez le support de la batterie en appuyant sur le crochet du support.

1. Mettez le côté (+) de la batterie vers le haut dans le support de batterie.

1. Insérez le support de batterie dans la télécommande.

Assistance : 0820 03 03 03

Votre appareil est garanti 1 an pièces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation. En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre service au 0820.03.03.03* qui vous indiquera la bonne marche à suivre. Lors du retour de votre produit dans un centre agréé, nous vous prions de bien préciser la nature de la panne constatée et de joindre la copie de votre facture d'achat ou du ticket de caisse. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, ainsi que la reprise de toute intervention effectuée par un tiers non autorisé par PeeKTON, ainsi que :

• Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat.
• Les incidents entraînés par l'emploi de consommables ou d'accessoires non conformes aux spécifications Peekton. La modification du matériel pour le rendre conforme à de nouvelles spécifications, différentes des spécifications d'origine. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
• Une alimentation électrique non conforme aux spécifications d'installation et d'environnement.
• Les accidents ou catastrophes, y compris les incendies, les dégâts des eaux, la foudre et les tremblements de terre.
• Les pièces d'usure normales dites consommables : piles et accus.
• Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit,
• Les accessoires égarés ou manquants, lorsqu'un produit est utilisé à titre professionnel, lors d'une mise à jour du firmware non agréée par Peekton France.

En cas de panne : faites contrôler l'unité par un technicien d'entretien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
• L'unité a été exposée à la pluie ou à l'humidité,
• L'unité ne semble pas fonctionner normalement,
• Les performances de l'unité se sont sensiblement modifiées. L'unité est tombée ou le coffret a été endommagé.

N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITÉ VOUS-MÊME.

Important : Veuillez conserver une preuve d'expédition de votre produit.

Adresse SAV :

Ste NES (SAV Peekton), rue des Genêts, Zone de la Saussaye, 45545 St Cyr en Val

Hotline : [phone]

(*) Du lundi au vendredi de 10h à 12h et de 14h à 18h, 0,15 €/min.

Site Internet : www.peekton.com

Informations : [e-mail]

Général

Puissance de fonctionnement : 12 Volts DC, masse négative.

Câblage de sortie conçu pour quatre haut-parleurs uniquement.

Sortie de ligne RCA...... sorties de niveau faible 1000 mV

Impédance de sortie....... compatible avec des haut-parleurs de 4 à 8 ohms.

Fusibles 1 A et 10 A

Système vidéo : AUTO / PAL.

Angle de montage de 0 à +/- 30°.

TFT/Système

Résolution 960 x 240 pixels

Luminosité/Contraste : 270 cd/m², 450:1

Angle de vue : 80°

Temps de réponse : Tr 30 ms / Tf 10 ms

Dimension 3.0

Format d'image 16:9

FM/Tuner

Gamme de syntonisation : 87,5 - 108 MHz

Sensibilité FM : 12 dBf

Séparation stéréo @ 1 kHz : 35 dB

Gamme de syntonisation 522-1620 kHz

Sensibilité AM : 30 dBµV

5.2 Guide de dépannage

PROBLÈME	CAUSE /SOLUTION
Pas de courant	Vérifiez l'état du fusible, remplacez-le par un fusible de puissance identique si nécessaire.
L'appareil ne répond plus ou affiche un message d'erreur	Appuyez sur le bouton RESET.
Impossible de receivevoir les stations radio	Assurez-vous que l'antenne est bien insérée et correctement connectée ; sinon, insérez-la ou connectez-la correctement.
Mauvais effet sur la réception d'une station	-Il se peut que l'antenne ne soit pas de la bonne longueur. Assurez-vous que l'antenne est correctement étiérée. Si elle est cassée, remplacez l'antenne par une antenneneuve. -Le signal de diffusion est faible. -L'antenne est mal reliée à la masse ; vérifiez et assurez-vous que l'antenne est correctement mise à masse au niveau de l'emplacement de montage.
Impossible de charger les disques	Il y a déjà un disque dans le mécanisme.
Aucune image	-La ligne videoe de l'unité principale vers le moniteur n'est pas bien connectée. (Pour moniteur externe) -Le fil du frein violet n'est pas à masse ou il n'est pas correctement relié au frein.
L'image est granuleuse	-Vérifiez le système couleur. (PAL ou AUTO) -Le disque est sale ou endommagé.
