PK M 950 - Appareil électronique PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Appareil électronique
Classe laser	Classe I
Risque électrique	Présence de courants électriques conducteurs
Précautions d'usage	Ne pas ouvrir, ne pas exposer à l'humidité
Maintenance	Doit être effectuée par une personne qualifiée
Exposition aux radiations	Pas de danger à l'extérieur
Déconnexion recommandée	En cas de panne, humidité, choc, modification ou dysfonctionnement
Utilisation des accessoires	Uniquement ceux fournis avec l'appareil
Transport	Faire attention lors du transport
Réparation	Ne pas réparer soi-même
Vérification régulière	Branchements électriques
Conditions d'utilisation	Éviter l'exposition à la pluie et à l'humidité
Instructions	Lire le manuel avant utilisation
Environnement	Placer dans un endroit ventilé

FOIRE AUX QUESTIONS - PK M 950 PEEKTON

Que faire si le PEEKTON PK M 950 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la batterie est chargée si l'appareil en possède une.

Comment réinitialiser le PEEKTON PK M 950 ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que le logo apparaisse.

Quels accessoires sont compatibles avec le PEEKTON PK M 950 ?

Le PEEKTON PK M 950 est compatible avec les accessoires PEEKTON standards. Consultez le manuel d'utilisation pour une liste complète des accessoires recommandés.

Comment mettre à jour le logiciel du PEEKTON PK M 950 ?

Connectez l'appareil à votre ordinateur via un câble USB et téléchargez la dernière version du logiciel depuis le site officiel de PEEKTON. Suivez les instructions à l'écran pour procéder à la mise à jour.

Que faire si l'écran du PEEKTON PK M 950 est gelé ?

Essayez de forcer le redémarrage de l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes. Si le problème persiste, consultez le service client.

Comment nettoyer le PEEKTON PK M 950 ?

Utilisez un chiffon doux et légèrement humide pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement.

Le PEEKTON PK M 950 peut-il être utilisé à l'extérieur ?

Oui, le PEEKTON PK M 950 est conçu pour une utilisation en extérieur, mais évitez de l'exposer à des conditions météorologiques extrêmes comme la pluie ou la neige.

Quelle est la durée de la garantie pour le PEEKTON PK M 950 ?

Le PEEKTON PK M 950 est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

MODE D'EMPLOI PK M 950 PEEKTON

1.1 ATTENTION: Informations relatives à votre sécurité

Avertissement : Pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre apparéil exclusivement à une personne qualifiée. Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l' apparéil à une source d'humidity.

Ce symbole indique la présence de courants électriques conducteurs dans l'appareil constituent un risque d'électrocution.

Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition dangereuse de radiation. La maintenance de l'apparil doit être effectué par une personne qualifiée.

ATTENTION

Afin de limiter les risques d'électrocution, ne demontez pas le capot de l'appareil. Si vous rencontres un problème, désessez-vous à une personne qualifiée. La modification ou l'ajustement des performances autres que celles prévues par le constructeur peut entraîner une exposition aux radiations.

Ce symbole indique la présence d'un faisceau laser à l'intérieur de l'appareil. Il n'y a pas de danger de radiation à l'estérieur du produit.

VEUILLEZ DECONNECTER VOTRE APPAREIL DANS LES CAS SUIVANTS :

Ne réparez pas l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.

Dans un des cas suivants, débranchez votre apparéil et faîtes appel à une personne qualifiée.

A. Un objet étranger ou un liquide à pénétré à l'intérieur de l'appareil.
B. L'appareil a ete exposé à la pluie ou à l'humidité.
C. L'appareil ne semble pas fonctionner correctement.
D. L'appareil est tombé ou le coffret a été endommagé.
E. Les performances de l'appareil on ete modifiees.

IMPORTANT

• Vérifiez régulierement les branchements électriques de votre apparéil.
• Si vous constatéz une dégradation, envoyez votre produit dans un centre agréé PEEKTON.
• Assurez-vous que votre produit soit placé dans un endroit ventilé.

Lire les instructions du manuel avant l'utilisation de l'appareil.
Utiliser uniquement les accessoires fournis avec l'appareil.
Faire attention lors du transport de l'appareil.

1

Introduction

1.2 Informations importantes

Pour éviter tous risques d'électrocution ou d'incendie, ne pas exposer l'appareil pres d'une source d'humidité.

Avertissement : Pour éviter tour risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre apparéil exclusivement à une personne qualifiée.

7 Ce symbole indique la présence de courant électrique dans l'appareil constituant un risque d'électrocution.

Traitement des apparèts électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujeit du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Veuillez lore le manuel d'utilisation dans son intégralité avant toute installation et prendre en compte les avertissements de sécurité et vous y conformer strictement.

Vérifiez régulierement que l'appareil est sous-tension. En cas de rupture d'alimentation ou de panne, confiez votre apparéil exclusivement à une personne qualifiée.

Veiliez à ce qu'aucun object ou liquide ne pénétre à l'intérieur de l'appareil par les orifices de ventilation.

Par la première, ESM déclare que le modele PKM 950 est conforme aux exigences essentielles et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Tout changement ou modification non expressement autorisé par une partie responsable pour cette unité annule les droits de l'utilisateur à utiliser cet apparéil.

Bluetooth est une marque de commerce déposée et la propriété de Bluetooth SIG Company.

Premièreutilisation

2.1 Installation de l'appareil

ATTENTION: Le bloc optique est maintainu par 2 vis pour le transport.
Ces vis de maintien sont à夕阳 lors de l'installation de l'autoradio.

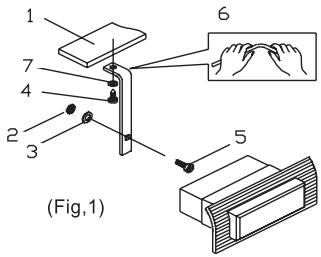

MONTAGE - PAR L'AVANT (EMPLACEMENT DIN)

1. Tableau de bord
2. Ecrou (5mm)
3. Rondelle ressort
4. Vis (x 25mm)
5. Vis
6. Fixation
7. Rondelle plate

Après avoir inséré le support dans le tableau de bord, Sélectionnez les fixations appropriées et tordez-les vers l'intérieur pour lesmettre en place.

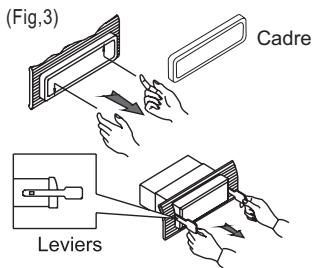

Insérez les doigts dans la fente sur le devant du cadre et retirez-le.

Insérez les leviers fournis avec l'appareil dans les fentes sur les deux côtes.

L'appareil peut être installé ou rétiè du tableau de bord.

Premièreutilisation

2.2 Information sur le RDS

Voici un descriptif des principaux services RDS proposés :

• l'affichage du nom de la station : Dès que l'on est accordé sur une station RDS, la fréquence est replacée par le nom de la station sur un maximum de huit caractères (par exemple la station Autoroute Info affiche le nom AUTOROUT).
• le changement de fréquence : une fois accordé sur une station RDS, l'autoradio ne perd pas la station même quand le vehicule se déplace.
• l'information routière : quand l'usager écoute une cassette ou un CD et que la station accordée diffuse un bulletin d'info routière, l'autoradio arrêté momentarily en le CD pour que l'on puisse entendre le bulletin.

La majorité des autoradios RDS proposent la fonction EON. C'est un service qui permet d'entendre les informations routières même si l'on écoute une autre station de radio. Pour être clair prenons un exemple : sur les autoroutes générées par la SAPRR on peut entendre les informations routières tout en écoute une station de Radio France. En effet, Autoroute Info a signé un accord avec le groupe Radio France qui accepte une coupure de ses programmes lors d'un bulletin urgent. Ce principe est valable avec les stations suivantes de Radio France : France Musique, France Culture, France Inter, France Info et les radio locales France Bleu.

Le RDS en pratique

Pour l'affichage du nom de la station il n'y a rien à faire, l'autoradio gère cela automatiquement.

Pour le changement de fréquence (passage d'un émetteur à un autre), il faut utiliser une touche marquee AF ; certains modèles d'autoradios imposent la fonction AF à l'utilisateur, d'autres modèles permettent d'activer ou non ce service. D'une manière générale, il est préférible de laisser cette fonction activée en permanence. Sur l'afficheur de l'autoradio un petit symbole AF s'allume pour préciser que la fonction AF est activée.

• si l'usage écoutait une cassette ou un CD, ceux-ci sont momentarily mis en pause.

si l'usage ecouait une station de radio liée à celle qui fait l'info routière, l'autoradio bascule sur l'info routière puis se recale sur la station précédente à la fin du bulletin.

Les autoradios qui proposent le service EON gérènt cela automatiquement, si ce n'est pas le cas il y a alors sèrement une touche "EON" ou "EON TA" qui permet d'activer ou non cette fonction. Un indicateur lumineux s'allume alors sur l'afficheur pour cela.

Il faut noter que certains autoradios, n'ont pas de touche TA bien qu'ils intègrent cette fonction. Il s'agit alors d'une touche appelée TP.

Le PI

Program Identification Code (code intégré au RDS) permet d'identifier la radio en précisant le pays de l'émetteur la couverture géographique et un code d'identification unique.

2

Premièreutilisation

2.3 Précautions d'installation

Cet apparéil ne peut dire que les disques de 12 cm.
Ne tentez pas de modifier l'appareil, cela peut provoquer un accident.

Arretez le vehicule avant de proceder à une qualconque manipulation qui pourrait interférer avec cette conduite.

N'allumez pas l'appareil si les températures sont extrémement basses ou élevées, (plus basse que -20^ ou plus haute que +60^ ).

Pour profiter d'un son de la(Meilleure qualite possible, manipulez les disques comme indiqué:

• Nettoyez les disques avec un chiffon nettoyant (en option).
  Nettoyez chaque disque en partant du centre vers l'extérieur.

• N'utilisez pas de CD avec des restes de colle ou d'encre sur la face.

• N'utilisez pas de CD avec des écigarettes ou des autocollants sur le dessus du disque.

Il pourrait y avoir des résidus de colle qui empêcherais le bon fonctionnement si les étiquettes commençait à se décoller.

• Tenez les disques par les bords afin de conserver le disque propre et ne touche pas la surface du disque.

Premièreutilisation

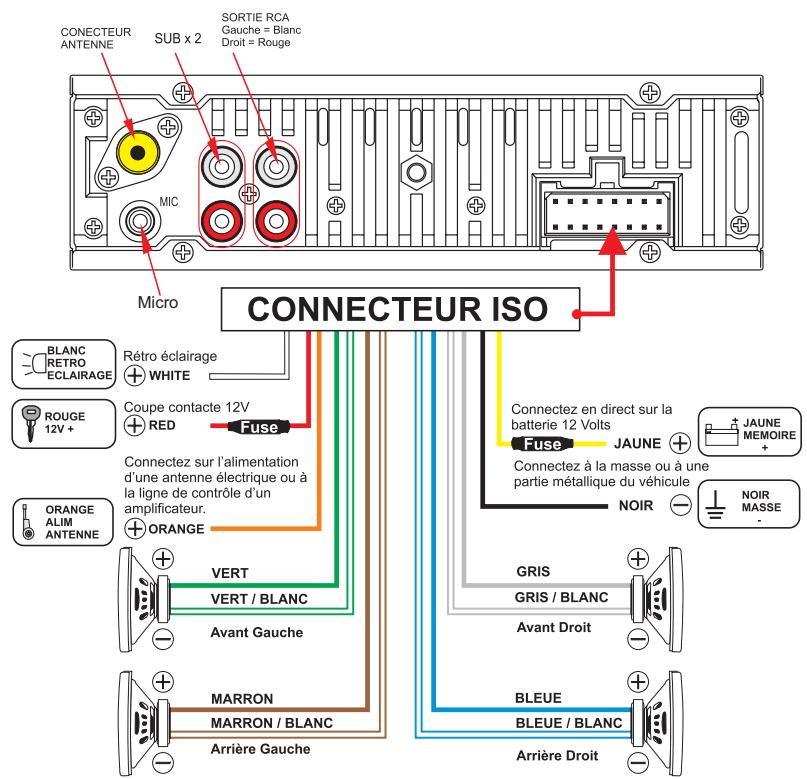

2.4 Connexion de l'appareil

Scheme de câblage

2

Première utilisation

2.5 Branchement du microphone

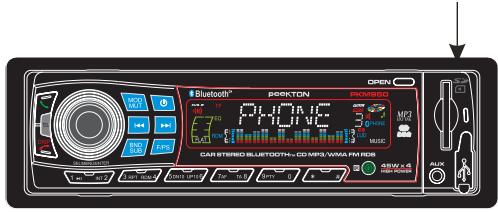

MICROPHONE INTEGRE

Le microphone avant est intégré au panneau avant (au-dessus de la fente pour les cartes) de l'auto radio. Aucune configuration n'est requise. Ce microphone intégré est régle pour les passagers à l'avant et à l'arrière du vehicule.

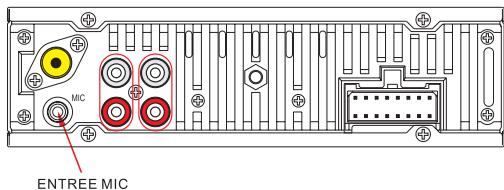

MICROPHONE EXTERNE

La prise du microphone à l'avant permet de brancher un microphone externe (fourni). Branchez le fil du microphone externe dans la prise et acheminez-le de façon à ce qu'il soit place à proximé du chauffeur, sur le pare soleil ou à un autre endroit approprié.

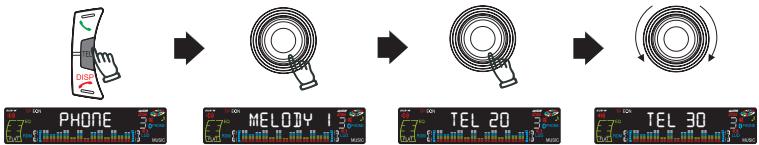

REGLAGE DU VOLUME DE CONVERSATION TELEPHONIQUE

1) ÀpRES avoir creez la liaison avec votre téléphone cellulaire, appuyez sur la touche PHONE.
2) Maintenez la touche SEL jusqu'a l' apparition de MELODY 1 sur l'afficheur.
3) Appuyez de nouveau sur la touche SEL séquentiellement jusqu'à l'affichage de TEL 20.
4) Tournez le bouton VOL pour sélectionner une valeur de 0 à 39.

Plus le chiffre est grand plus le volume du haut parleur durant une conversation téléphonique sera élevé.

Utilisation

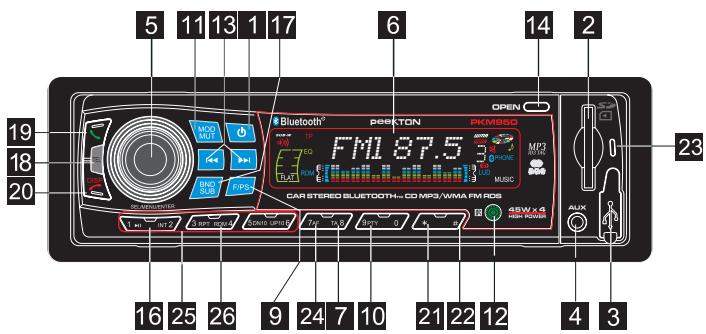

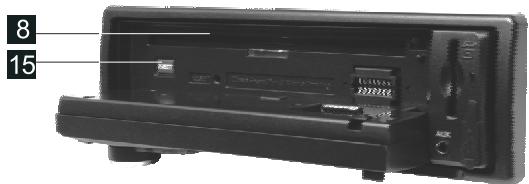

3.1 Fonctions des touches

1. Touche POWER
2. Fente pour carte SD
3. Prise USB
4. Entrée Auxiliaire
5. Contrôle du volume / Paramètres sonores
6. Affichage LCD
7. Touche TA
8. Lecteur CD
9. Touche F/PS- Repétition
10. Touche PTY
11. Commutateur de mode / Muting
12. Récepteur IR de la télécommande
13. Recherche radio/Sélection pistes
14. Touche éjection de la façade
15. Touche éjection CD

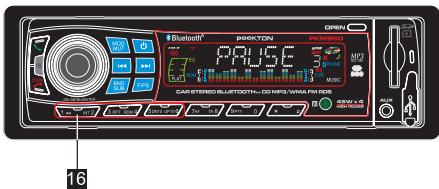

16. Stations préprogrammées
17. Selecteur de Subwoofer/bande radio
18. Telefone
19. Bouton répondre à un appel
20. Bouton terminer un appel / Affichage horloge
21. Bouton " *
22. Bouton " #
    23.Témoin BLUETOOTH
23. Bouton AF.
24. Clavier numérique
25. Bouton Random

3

Utilisation

3.2 Fonctions de l'appareil

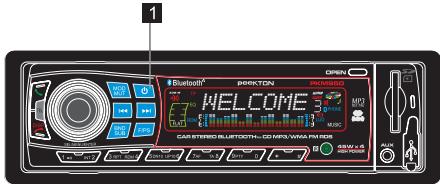

Allumer /Éteindre l'appareil

• Appuyez sur la touche (PWR) pourmettre l'appareil en marche et maintenez la touche enforcée pour I'eteindre, I'affichage indiquera "GOODBYE".

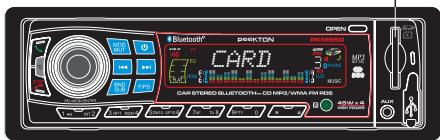

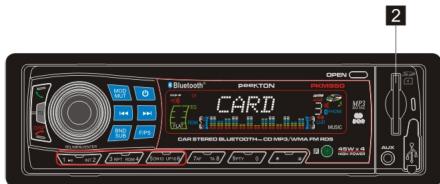

Emplacement pour carte SD

• Slot de la carte SD que vous désirez écouter.

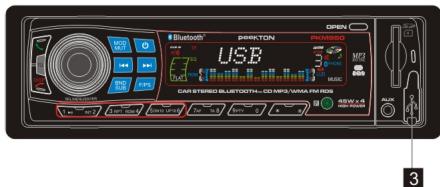

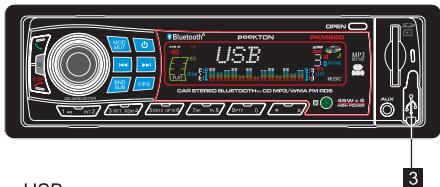

Port USB

• Port du pérophérique USB

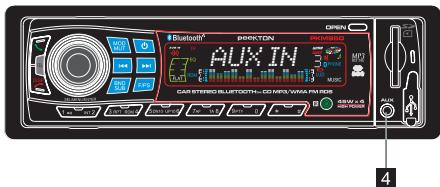

Entree Audio

• Entrée Audio Auxiliaire (Jack 3,5 mm): cette entrée permet le raccordement de tout apparéil multimédia disposant d'une sortie audio analogique stéreo (ex: sortie casque d'un baladeur Mp3, sortie audio d'un lecteur DVD portable...).

3

Utilisation

3.2 Fonctions de l'appareil (suite)

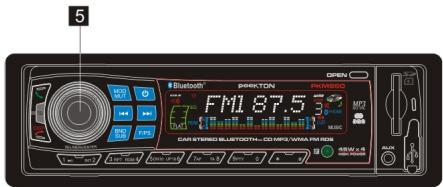

VOLUME/SEL

-Vous pouvez régler le volume au niveau désiré en tournant le bouton (VOL)

• Appuyez successivement sur la touche (VOL) pour désiré.

L'ordre est le suivant:

VOL 20 Ajuste le niveau du volume

BAS 0 Ajuste le niveau de basses

TRE 0 Ajuste le niveau d'aigus

FAD 0 Ajuste l'équilibreur (la balance des haut-parleurs avant et arrêté)

LOUD ON/OFF Désactive/active l'intensité sonore.

LOC ON/OFF Désactive/active la recherche de stations de radio avec un signal faible.

ST ON/OFF Active/désactive le mode stéreo.

EQ ON/OFF Désactive/active l'égaliseur CLASS,POP,ROCK,FLAT,etc.

BEEP ON/OFF Active/Désactive l'avertisseur sonore pendant l'opération des touches.

Remarque: Une fois que vous sélectionnez le mode, vous pouvez régler le niveau ou l'option de sélection en tournant le bouton ⑤ VOL.

Maintenez la touche ⑤ (VOL) et appuyez successivement pour ajuster comme suit :

TA SEEK/ALARM : sous ce mode, l'appareil recherche les programmes permettant l'information de circulation, actif uniquement si TA est activé.

MASK DPI/ALL: sous ce mode, l'appareil ne recherche pas les stations de radio ayant plusieurs PI.

RETUNE L/S: ajuste le temps de recherche L (90s)et S (30s) de TA SEEK ou ALARM.

3

Utilisation

3.2 Fonctions de l'appareil (suite)

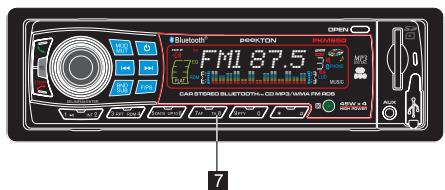

Sélecteur TA

• Appuyez sur la touche 7 TA pour activer la réception d'informations de circulation lorsqu'elles sont disponibles, l'icone TA s'allumera.

L'icone TA est allumée ce qui signifie que la station que vous écoutez est susceptible de diffuser des informations de circulation.

Lorsque TA est activé, la fonction SEEK/SCAN AUTO/MEMORY ne peut pas receivevoir ou<memoriser les stations pour diffuser les informations de circulation.

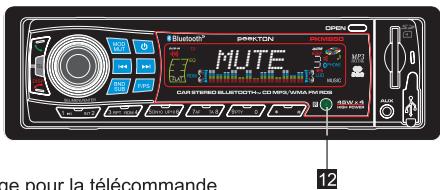

Récepteur IR

Récepteur Infrarouge pour la télécommande.

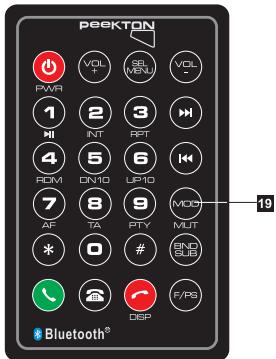

Fonction MUTE

La fonction MUTE coupe le son.
Elle se réalisée à l'aide de la touche MUTE (19) de la télécommande ou la touche (11) en façade.

3

Utilisation

3.2 Fonctions de l'appareil (suite)

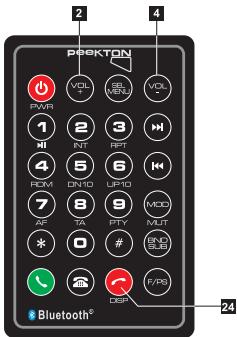

Afficher et régler l'heure

L'affichage et le réglage de l'heure se réalise à l'aide de la télécommande touche 24.

-Affichage de l'heure : Appuyez sur la touche 24 (DISP) pour afficher l'heure actuelle. L'affichage revient à son état normal après 5 secondes.

-Réglage de l'heure : Lorsque l'heure est affichée, maintainez la touche 24 (DISP) enforcée jusqu'à ce que HRS clignote. Vous pourrez ensuite régler l'heure à l'aide du bouton VOL +/- et passer au réglage des minutes en appuyant sur le bouton SEL.

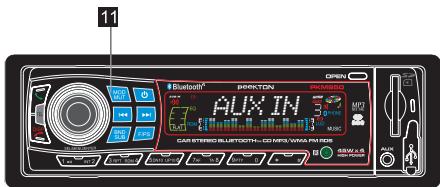

Selecteur de la source de lecture

• Appuyez séquentiellement sur la touche 11 (MOD) pour sélectionner la source de lecture.

TUNER-[]-US]-[AR]-AUXIN

Ejecter un CD

Appuyez sur la touche 15 ▲ pour éjecter le disque.

3

Utilisation

3.3 Fonctionnement de la radio

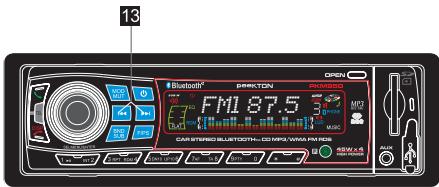

Réglage Manuelle ou Automatique des stations

• Réglage Manuel: appuyez et relâchez la touche 13 (« ou ») continulement pour rechercher une vers le haut ou vers le bas de la gamme d'onde.

• Réglage Automatique : maintenze appuyée la touche 13 ( |▶ou▶| ) pendant plus de 3 secondes, l'autoradio recherche automatiquement une station vers le haut ou vers le bas et arrête sa recherche lorsqu'il enaura trouve une.

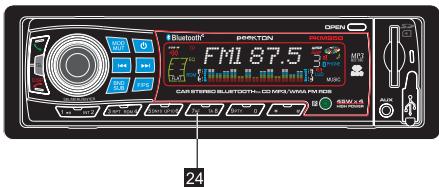

Fonction AF (ST)

La fonction AF permet à l'appareil de recevoir la même station quelque soit l'endroit où vous vous trouvez. (Uniquement pour les stations qui ont plusieurs transmetteurs sur le territoire).

• Appuyez sur la touche 24 (AF) pour activer la recherche AF, l'icone AF sera allumée.

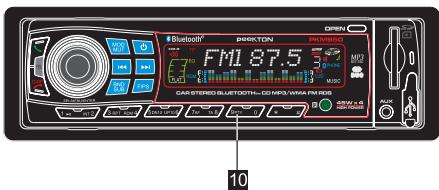

Fonction PTY

La fonction PTY vous permet de selectionner la station de radio depuis le type de diffusion.

• Appuyez sur la touche 10 (PTY), les informations PTY en cours s'afficheront. Si vous n'appuyez sur aucune touche pendant 2 secondes, l'appareil recherche le type PTY en cours.

3

Utilisation

3.3 Fonctionnement de la radio (suite)

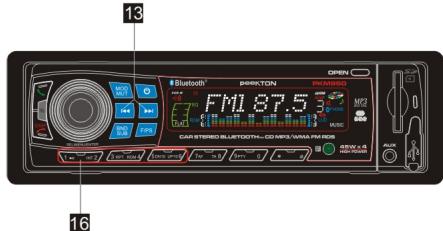

Mémorisation des stations radios

• Rechercher une station l'aide de la touche 13 ( « ou » ). Une fois la station trouvée, appuyez sur une des touches mémoire 16 jusqu'à l'obtention dun beep. La station en cours est mémorisée cette emplacement. Repétée cette opération pour les touches de mémoire 16 pour chaque bande FM (FM1, FM2, FM3).

Remarque : L'appareil peut memoriser jusqu'à 6 stations par gamme d'onde.

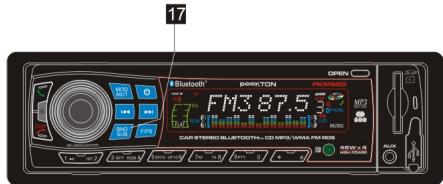

Selecteur de la bande

Appuyez sur la touche 17 (BD) de façon répétée, pour sélectionner les bandes dans l'ordre suivant :

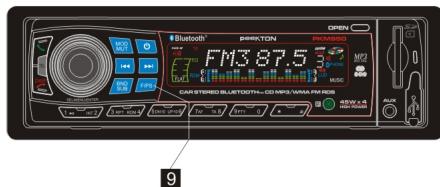

Balayage rapide des stations méorisé

• Appuyez sur la touche 9 (F/PS) pour écouter chaque station méorisée pendant 5 secondes.

3

Utilisation

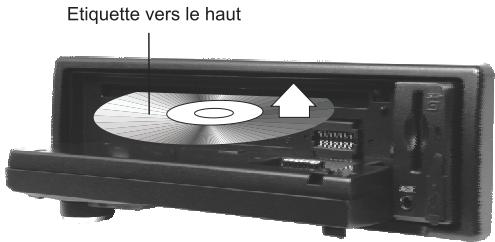

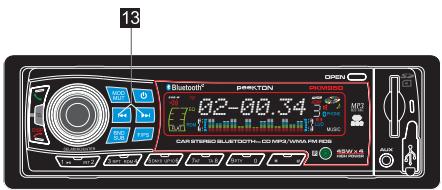

3.4 Fonctionnement des CD,MP3

1. Insrez un disque CD audio ou Mp3 (tiquette vers le haut) dans la fente du lecteur CD de lautoradio.

Le systme sadapte automatiquement au type de mdia.

A insertion dun CD, la lecture est automatiquement lance.

A l'insertion d'un CD, le lecteur passe automatiquement en lecture.

Saut de piste (avant, arrêté)

• Appuyez une fois sur une des touches 13 pour effectuer un saut de piste

Appuyez plusieurs fois sur une des touches 13 pour effectuer plusieurs sauts de pistes

(ou

Maintenez appuyee la touche 13 (ou) pour avancer ou reculer rapidement sur la piste en cours.

Appuyez sur pour reprendre la lecture

Répetition de pistes

• Appuyez sur la touche 16 "3/RPT" pour activer la fonction de répétition.

• Appuyez sur la touche RPT une première fois pour répéter la même piste. RPT é n' apparait, indiquant que la répétition d'une piste commence. Appuyez sur la touche RPT une deuxieme fois pour arrêté la répétition.

3

Utilisation

3.4 Fonctionnement des CD,MP3 (suite)

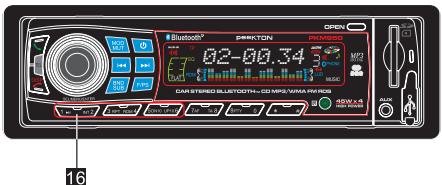

> Scan des pistes automatique

-Lorsque you est en lecture, appuyez sur la touche 16 "2/INT", de façon à dire les 15 premières secondes de chaque piste du disque. L'affchage indiquera 'ITT', puis le numero de la piste et le temps écoulé.

Appuyez de nouveau la touche INT pour revenir à la lecture normale.

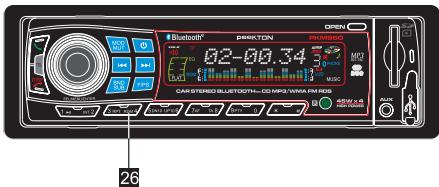

Lecture des pistes en mode aléatoire

• Pendant la lecture, appuyez sur la touche 26 4/RDM . RDM ON apparait à l'écran, ce qui indique que la fonction RDM est en cours. L'appareil commencerà à lire les pistes d'une façon aléatoire. Appuyez de nouveau sur la touche RDM pour returner au mode de lecture normale.

Fonction Pause

• Pendant la lecture, appuyez sur la touche 16 "1/PAU" pour suspendre la lecture. Pour returner au mode de lecture normale, appuyez de nouveau sur la touche 16 "1/PAU".

3

Utilisation

3.4 Fonctionnement des CD,MP3 (suite)

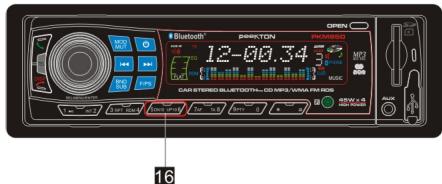

Saut de plusieurs pistes

Pendant la lecture MP3, la fonction "10 pistes précédentes" ou "10 pistes suivantes" est active. Si le total des pistes est supérieur à 10, la touche est désactivée. Appuyez sur la touche 16 "5/DN10" pour faire un saut de 10 pistes en arrêté ou 6/UP10 pour faire un saut de 10 pistes en avant.

3.5 Fonctionnement des lecteurs USB et SD

Lecture à partir d'une clé USB

Insérez une clé USB dans la fente prévue à cet effet (3).

La lecture commencera automatiquement peu de temps après l'insertion.

Les fonctions de sauts de pistes sont identiques à celles du CD.

Lecture à partir d'une carte SD

Insérez une carte SD dans la fente prévue à cette effet (2).

La lecture commencerà automatiquement peu de temps après l'insertion.

Les fonctions de sauts de pistes sont identiques à celles du CD.

3

Utilisation

3.6 Fonctionnement du BLUETOOTH (suite)

CONNECTION ET BRANCHEMENT

1. Assurez-vous que la connexion Bluetooth de votre téléphone est activée.

2. Maintenez appuyee la touche (PHONE) jusqu'à ce que PAIRING clignote.

3. Effectuez la recherche Bluetooth à l'aide de votre téléphone. Une fois la liaison Bluetooth effectuee, BT CAR STEREO s'affichera sur le téléphone comme apparéil Bluetooth, sélectionnez cette apparéil et confirmez cette connexion. Quand le mot de passer vous sera demandé, entrez"0000 pour terminer la connexion.

※ Cette unité supporte la FONCTION ConnEXION AUTOMATIQUE. Dans les cas où le téléphone cellulaire branché est hors de portée (par exemple quand l'utiliseur laisse la voiture pour aller manger), et quand il sera de nouveau utilise, l'unité se branchera automatiquement au téléphone afin de ne pas avoir à étabir une nouvelle connexion.

Si la connexion automatique ne s'effectue pas, appuyez sur la touche ANSWER pour que l'unité se branche au dernier appeareil (telephone cellulaire).

3

Utilisation

3.6 Fonctionnement du BLUETOOTH (suite)

PASSER UN APPEL TELEPHONIQUE

1) Appuyez sur la touche PHONE sur le panneau avant.
2) Puis appuyez sur les touches du clavier de 1 à 0 sur le panneau avant pour entrer le numéro de téléphone de la personne que vous souhaitez appeler.
3) Appuyez sur la touche ANSWER pour envoyer l'appeil.
4) Dans les cas où l'appeil ne peut être établi, l'unité recomposera automatiquement jusqu'à ce que vous appuyiez sur la touche END CALL.
※ Vous pouze également activer cette fonction à partir de la télécommande de l'unité.

Composition depuis la façon

Composition depuis la télécommande

RECORDA UN APPEL

Quand le téléphone sonne, appuyez sur le bouton ANSWER à tout moment pour recevoir l'appel avec la stéreo de votre voiture.

Voussouspoucezegalementrealiser cettefonction sur la telecommande.

• A tout moment quand le téléphoneSONNE, le numero appelant clignotera automatiquement à l'écran LCD.

TERMINER UN APPEL

Lorsque vous avez terminé votre appel, ou que vous ne voulez pas y répondre, appuyez sur le bouton END CALL à tout moment pour raccrocher.

Vouspouvez également réalisée cette fonction sur la télécommande.

3

Utilisation

3.6 Fonctionnement du BLUETOOTH (suite)

Répéter le dernier appel

1) Appuyez sur la touché (PHONE) sur le panneau avant.
2) Pressez la touche "ANSWER" pour activer la fonction "RPT CALL", puis pressez encore une fois la touche "ANSWER" pour rappelez le dernier numéro composé

MELODIE

1) Appuyez sur la touché (PHONE) sur le panneau avant.
2) Maintenez appuyée la touche SEL jusqu'à ce que MELODY 1 s'affiche.
3) Tournez le bouton VOL pour désirir l'une des MELOODY de 1 à 6 pour les sonneries d'applé entrant sur l'auto radio.
4) Appuyez sur le bouton SEL pour confirmer la MELODY désirée.

VOLUME DU TELEPHONE

1) Appuyez sur la touche (PHONE) sur le panneau avant.
2) Maintenez appuyée la touche SEL jusqu'à ce que MELOODY 1 s'affiche.
3) Puis appuyez sur la touche SEL pour effectuer le cycle jusqu'à TEL 20 pour régler le volume du haut-parleur.
4) Tournez le bouton VOL pour selectionner entre 0 et 39.
Plus le chiffre est élevé plus le volume sera élevé pendant l'appel téléphonique.

3

Utilisation

3.6 Fonctionnement du BLUETOOTH (suite)

TRANSPERTMUSICALA2DP

Cet autoradiosupporte la derniere technologie Bluetooth qui s'appelle A2DP.
Cette fonction nécessite également que votre téléphone cellulaire la supporte.
Vrifiez que cette fonction ne nécessite pas une activation dans votre tiphone.
Puis vous pourrez ensuite écouter la musique qui sera lue dans le téléphone
cellulaire par le systeme de la stéreo de la voiture.

Il est fortement recommendé que le mode A2DP ne soit pas utilisé en même temps que le mode PHONE. Veuillez sortir du mode A2DP avant de tenter d'effectuer un appel, sinon des résultats INATTENDUS seroduiront, selon les différents modèles de téléphone cellulaire vendus sur le marché.

DECONNEXION

1) Appuyez sur la touché (PHONE) sur le panneau avant.
2) Maintenez appuyee la touche SEL jusqu'à ce que MELODY 1 s'affiche.
3) Puis appuyez sur la touche SEL pour effectuer le cycle jusqu'à DIS CONN.
4) Maintenez appuy le bouton SEL pour dconnecter le tiphone.

Voussousiezainsi effectuer un autre branchement sur un autre tlphonecellulaire.

3

Utilisation

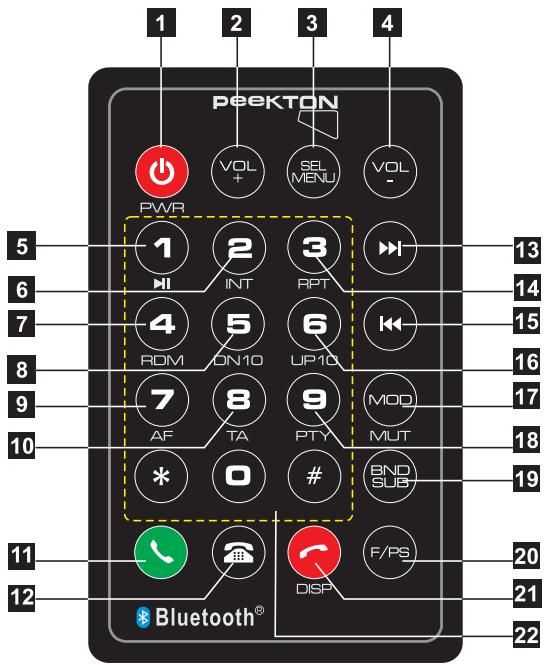

3.7 Fonctions de la télécommande

1. POWER ON/OFF
   2.AUGMENTER LE VOLUME
2. SEL/MENU/ENTREE
3. BAISSER LE VOLUMME
4. TOP PLAY/MEMOIRE 1
5. INT PLAY/MEMOIRE 2
6. LECTURE ALEATOIRE/MEMOIRE 4
7. +10 PISTES VERS LE BAS/MEMOIRE 5
8. CONTROL AF
   10.CONTROLE TA
   11.REPONDRE APPEL
9. TELEPHONE
10. RECHERCHE DES STATIONS VERS LE HAUT
11. MEMOIRE 3

15.RECHERCHE DES STATIONS VERS LE BAS
16.+ 10 PISTES VERS LE HAUT/ MEMOIRE 6
17.MODE/MUTE
18.CONTROLE PTY
19.COMMUTATEUR DE SUBWOOFER/BAFFE RADIO
20.F/PS & LECTURE REPETEE
21. TERMINER APPEL/AFFICHAGE HORLOGE
22.CLAVIER(0,1,2,3,...*,#)

3

Utilisation

3.7 Fonctions de la télécommande (suite)

1. POWER ON/OFF

• Appuyez sur cette touche pour allumer l'unité, maintenez la appuyé pour l'éteindre.

2.AUGMENTER LE VOLUME (+)

• Appuyez sur cette touche pour augmenter le volume sonore.

3. SEL/MENU/ENTER (SEL)

• Appuyez sur cette touche pour acceder au menu des régles sonores, VOL->BAS->TRE->BAL->FAD.

• Maintenez cette touche appuyée pour acceder au menu principal des réglages, voir les détails à la page 9.

4.BAISSTERLEVOLUME

• Appuyez sur cette touche pour baiser le niveau du volume sonore.

5. TOP PLAY/MEMORY1

• Appuyez sur cette touche pour démarrer la lecture du CD/MP3/WM3 à partir du début.

• Appuyez sur cette touche pour sélectionner la station pré programmee 1.

6. INT PLAY/ MEMORY 2 (a)

• Appuyez sur cette touche pour dire les 10 premières secondes de chaque piste/morceau dans un CD/MP3/WMA.

• Appuyez sur cette touche pour sélectionner la station pré programmee 2.

7.RANDOM PLAY/MEMORY 4 FDM

• Appuyez sur cette touche pour tire au hasard le CD/MP3/WMA en cours de lecture.

• Appuyez sur cette touche pour sélectionner la station pré programmee 4.

8. + 10 TRACKS DOWN/MEMORY 5

Appuyez sur cette touche pour faire un saut de 10 pistes en arrêté sur les MP3/WMA ou CD.

• Appuyez sur cette touche pour sélectionner la station pré programmee 5.

9.CONTROLE AF

• Appuyez sur cette touche pour activer la fonction AF.

10. CONTROLTA

• Appuyez sur cette touche pour activer la fonction TA.

11. REPONDRE A UN APPEL

• Appuyez sur cette touche pour envoyer un appel une fois le N° composé, ou pour répondre à un appel.

12.PHONE

• Appuyez sur cette touche pour acceder aux fonctions principales du téléphone, après l'avoir connecté.

3

Utilisation

3.7 Fonctions de la télécommande (suite)

13. RECHERCHE DES STATIONS VERS LE HAUT.

• Appuyez sur cette touche pour lancer la recherche des stations vers le haut de la bande FM.
• Permet de passer au morceau suivant.

14. MEMOIRE 3

• Appuyez sur cette touche pour sélectionner la station pré-programmée 3.

15. RECHERCHE DES STATIONS VERS LE BAS. 144

• Appuyez sur cette touche pour lancer la recherche des stations vers le bas de la bande FM.

16. +10 PISTES VERS LE HAUT/MEMOIRE 6.

• Appuyez sur cette touche pour faire un saut de 10 pistes vers le haut en MP3, WMA, CD
• Appuyez sur cette touche pour sélectionner la station pré-programmée 6.

17. MODE/MUTE (SILENCE)

• Appuyez sur cette touche pour commuter la source.
• Maintenez appuyer cette touche pour activer la fonction MUTE.

18. CONTROLLEDPTY

Appuyez sur cette touche en radio pour afficher les informations RDS.

19.COMMUTATEUR DE SUBWOOFER / BANDE RADIO

• Appuyez sur cette touche pour commuter sur la bande FM désiré (Fm1, Fm2, fm3) /PLAY ou faire une PAUSE pendant une lecture.
• Appuyez sur cette touche pour activer la fonction SUBWOOFER disponible sur les sorties RCA à l'arrière de l'auto radio.

20. F/PS/LECTURE (P/P)

• Appuyez sur cette touche pour écouter durant 5 secondes chaque station méorisée.
• Maintenez appuyé cette touche pour balayer automatiquement la gamme FM et mémoriser les stations reçues.

21. TERMINER APPEL/AFFICHAGE HORLOGE

• Appuyez sur cette touche pour terminer un appel
• Affiche l'heure, maintenez appuyé pour regler l'horloge.

22. CLAVIER NUMERIQUE

3

Utilisation

3.7 Fonctions de la télécommande (suite)

> Remplacer la pile

Remarque : Lorsque la portée de la télécommande s'amoidrit ou bien qu'aucune fonction ne marche, remplacez la pile par une nouvelle.

Assurez you que les polarités correspondant avant de la replacer.

1. Retirez le support de la batterie en même temps que vous appuyez sur le crochet du support batterie.

1. Mettez le (:é (+) de la batterie vers le haut dans le support de batterie.

1. Insérez le support de batterie dans la télécommande.

4

Service après-venture

ASSISTANCE: 0820.03.03.03*

Votre apparéil est garanti 1 an pièces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraine automatique une prolongation de la garantie pour une durée égale à cette période d'imobilisation. En cas de début de fonctionnement pendant la période de garantie, vous pouvez contacternot Hôme au 0820.03.03 (*) qui vous indiquera la bonne marche à suivre. Lors du retour de votre produit dans un centre/agree, nous给您 prions de bien préciser la nature de la panne constatée et de jointre la copie de votre facture d'achat ou du ticket de casserie. Notre garantie exclute toute défectuosity due à une utilisation anomale, les dégats matériels, ainsi qu'elle reprise de toute intervention effectuea par un tiers non autorisé par PeeKTON, ainsi que:

• Les tentatives de réparation effectuee par une station technique non agrée.
  L'absence du numero de série ou de preuve d'achat.
• Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux specifications Peekton
  La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine.
  Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
• Une alimentation électricne non conforme aux specifications d'installation et d'environnement.
• Les accidents ou catastrophe y compris les incendies, les dégats des eaux, la foudre et les tremblements de terre.
• Les pieces d'usure normales dites consommables : piles et accus.
• Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anomale d'un produit,
• Les accessoires égarés ou manquants,
  Lorsqu'un produit est utilisé à titre professionnel.
  Lors d'une mise à jour du firmware non agrée par Peekton France

En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si:

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
  -L'unité a ete exposée à la pluie ou a l'humidite,
• L'unité ne semble pas fonctionner normalement,
• Les performances de l'unité se sont sensiblement modifiées,
  -L'unité est tombée ou le coffret a ete endommagé.

N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.

Important: Veuillez conserve une preuve d'expédition de votre produit.

Adresse SAV:

Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 St Cyr En V

Hot Line:0820.03.03.03

(*) Du Lundi au Vendredi de 10h à 12h et de 14h à 18h, 0,15 €/mn

Site Internet: www.peekton.com

Informations : [e-mail]

5

Spécifications

5.1 Spécifications technique

GENERALE

Alimentation

Sortie HP

Sortie ligne RCA

Fusibles

Dimensions

Poids

12Volts DC Négatif à la masse

4 Haut-parleurs

Haute impédance 1 V Rms

1 Ampère (+ Commuté) 10 Ampères (+ Permanent)

178 mm (W) x 178 mm (D) x 51 mm (H)

2.3 Kg

LECTEUR CD

Rapport Signal/Bruit

Réponse en fréquences

Déparation des canaux

Convertisseur D/A 16Bit

80dB

20Hz ~ 20Khz

50dB

TUNER FM

Gamage de fréquence

Sensibilité FM

Séparation Stereo à 1Khz

87,5 - 108 Mhz

12 dBu

35dB

Remarques : En accord avec notre politique d'amélioration continu de nos produits, les caractéristiques techniques et le désign sont susceptibles de changer sans préavis.

5.2 Guide de dépannage

PROBLEMES	CAUSE / SOLUTION
Pas d'alimentation	Vérifiez et assurer-vous que les fusibles n'ont pas cédé
Des erreurs s'affichent à l'écran ou aucune fonction n'est accessible.	Débranchez puis re-branchez votre auto radio.
Pas de réception radio	Vérifiez le branchement de l'antenne, assurez vous que l'antenne soit complètement détendue ou ne soit pas cassée..
Les CD ne peuvent étres charges	Un CD est always inséré dans l'appareil. Vérifier que les vis de fixations de la mécanique CD ont bien été retirees
Le témoin stéréo clignote	Réglez la fréquence plus précisé. Le signal de réception est trop faible.
