PEEKBOX 264 HD - Décodeur TV PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV / Lecteur multimédia
Marque	PEEKTON
Modèle	PEEKBOX 264 HD
Dimensions (L x H x P)	170 x 55 x 158 mm
Alimentation	Adaptateur secteur externe AC 220V -> 12V, 2A (264HD) / 3A (264HD PRO)
Formats vidéo supportés	H.264, MKV, MPEG-1/2/4, HD DivX, Xvid, AVI, VOB, MOV, etc.
Formats audio supportés	MP3, WMA, AAC, WAV
Formats photo supportés	JPEG, BMP, PNG
Sorties vidéo	HDMI (jusqu'à 1080p), Composite (CVBS)
Sorties audio	Analogique stéréo (via Jack RCA), SPDIF optique et coaxial
Disque dur interne	Emplacement pour disque dur SATA 3.5" (non fourni)
Connectivité	USB 2.0 Host (2 ports), USB 2.0 Device (pour PC), entrée antenne TNT/RF, sortie antenne
Tuner TV	TNT (MPEG4, H.264) avec recherche automatique et manuelle
Fonction enregistrement	Enregistrement programmé sur disque dur ou périphérique USB
Télécommande	Oui, avec touches dédiées (lecture, pause, sous-titres, zoom, etc.)
Entretien	Débrancher avant nettoyage, utiliser un chiffon doux, ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir l'appareil, éviter sources de chaleur et humidité, utiliser câble d'alimentation en bon état
Garantie	1 an pièces et main d'œuvre (hotline [phone])
Pays de conformité	UE (directive RoHS, double isolation classe II)

FOIRE AUX QUESTIONS - PEEKBOX 264 HD PEEKTON

Comment brancher la PEEKBOX à mon téléviseur ?

Utilisez un câble HDMI pour une qualité jusqu'à 1080p, ou le câble composite (RCA) fourni pour une connexion analogique. Branchez une extrémité sur la sortie correspondante de la PEEKBOX et l'autre sur l'entrée de votre téléviseur. Sélectionnez ensuite la source appropriée sur votre TV.

Comment formater le disque dur interne ?

Sous Windows : Ouvrez 'Gestion des disques' (clic droit sur 'Poste de travail' > 'Gérer'). Trouvez le disque de la PEEKBOX, supprimez les partitions existantes, puis créez une nouvelle partition en FAT32 ou NTFS avec un formatage rapide. Sous Mac : Utilisez l'Utilitaire de disque, sélectionnez le disque, allez dans 'Effacer', choisissez le format MS-DOS, donnez un nom en majuscules, puis effacez. Assurez-vous de formater le bon disque !

Pourquoi mon disque dur n'est-il pas reconnu par la PEEKBOX ?

Vérifiez que le disque est formaté en FAT32 ou NTFS (Mac : MS-DOS). Pour un disque neuf, créez une partition. Assurez-vous que le disque est correctement installé dans le logement SATA et que l'appareil est allumé. Si le disque est interne, vérifiez qu'il est bien branché.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site www.peekton.com. Copiez le fichier dans le répertoire racine d'une clé USB. Branchez la clé sur un port USB Host de la PEEKBOX. Allez dans le menu Fichier, sélectionnez le fichier de mise à jour, puis appuyez sur Entrée. Ne débranchez pas l'appareil pendant la mise à jour.

Quels formats vidéo sont supportés ?

La PEEKBOX 264 HD supporte les formats H.264, MKV, MPEG-1/2/4, HD DivX, Xvid, AVI, VOB, MOV, DAT, M2TS et plus, avec une résolution jusqu'à 1080p.

Comment programmer un enregistrement ?

Appuyez sur la touche EPG de la télécommande pour accéder au guide des programmes. Sélectionnez la chaîne et le programme à enregistrer, puis appuyez sur la touche rouge. Confirmez avec Entrée. Vous pouvez aussi utiliser le menu de programmation via le bouton TIMER.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez-les par des neuves et respectez la polarité. Assurez-vous qu'aucun obstacle ne bloque le capteur IR sur la façade avant de la PEEKBOX. Si le problème persiste, réinitialisez la télécommande en retirant les piles pendant 30 secondes.

Comment activer les sous-titres ?

Pendant la lecture d'une vidéo, appuyez sur la touche SUB-T de la télécommande. Une première pression affiche les options de sous-titres, une seconde affiche la barre de sélection où vous pouvez régler la couleur d'arrière-plan, la couleur de la police et la taille des sous-titres.

Puis-je utiliser un disque dur externe USB ?

Oui, branchez simplement votre disque dur externe ou clé USB sur l'un des ports USB Host situés à l'arrière de l'appareil. Accédez-y via le menu Appareils ou Fichier. Assurez-vous que le périphérique est formaté en FAT32 ou NTFS.

Comment restaurer les paramètres d'usine ?

Allez dans le menu Réglage > Système > Réglages par défaut. Confirmez avec Entrée. Tous les paramètres seront réinitialisés, y compris la liste des chaînes. Le code par défaut est 888888 si demandé.

MODE D'EMPLOI PEEKBOX 264 HD PEEKTON

Manuel d'utilisation Français

MKV

H.264

MPEG4

VIDEO CODEC

MUSIQUE

WMA

HDMI

USB HOST

COMPATIBLE

HDD

SATA

Informations importantes. 2-5

Instructions de sécurité 3 Précautions d'utilisation 4 Mentions légales 5

Description du produit 8-12

La PEEKBOX 264HD/264HD PRO et ses accessoires. 8 Façade avant 9 Panneau latéral 9 Façade arrière 10 Schéma de la télécommande 11-12

Premiers branchements 14

Branchement à l'alimentation secteur 14 Connexion à l'ordinateur via le port USB 14

Partition et formatage du disque dur. 15-24

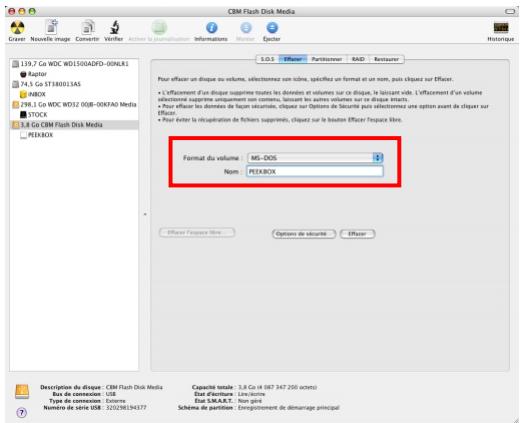

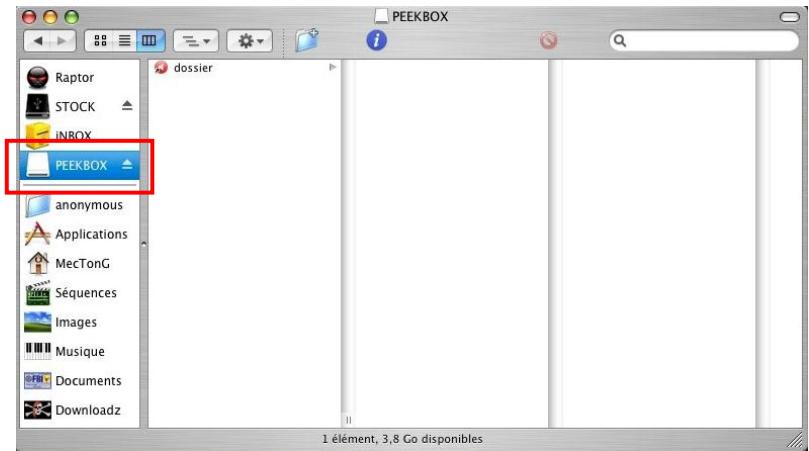

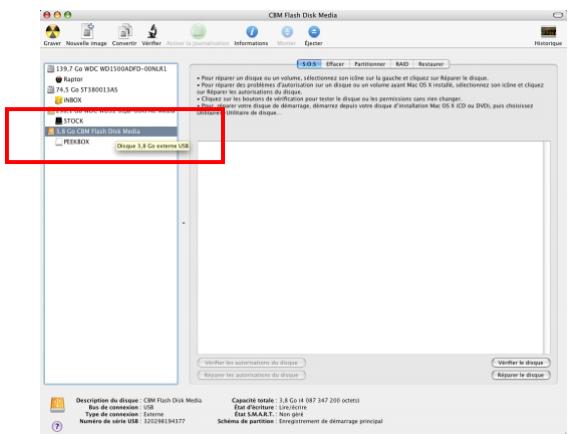

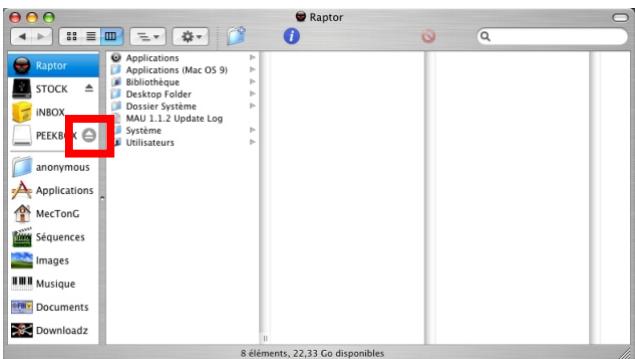

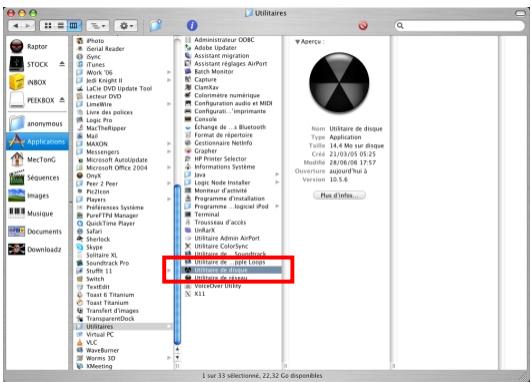

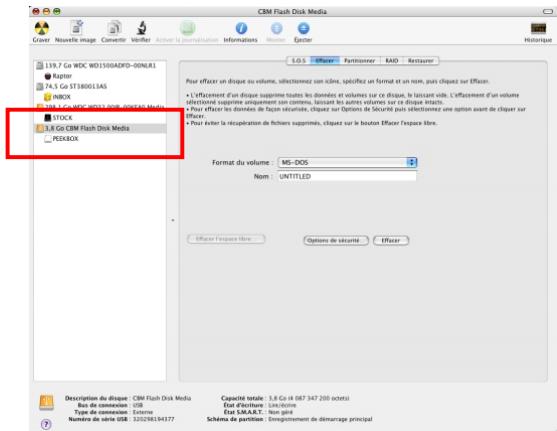

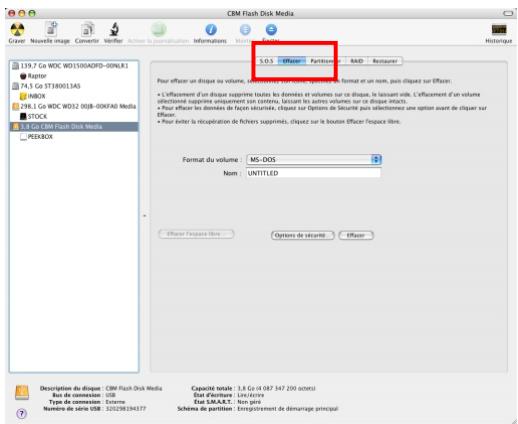

Sous Windows XP, 2000, VISTA, 7 15-20 Sous Mac OS X. 20-24

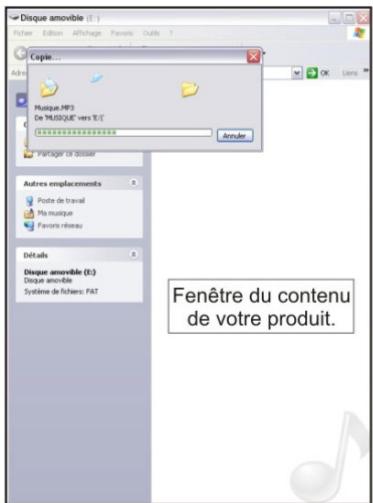

Transfert de fichiers 25

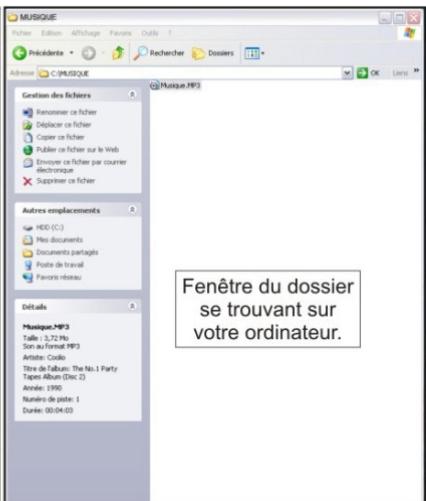

Connecter la PEEKBOX 25 Transférer vos fichiers 25

Connexions 26-28

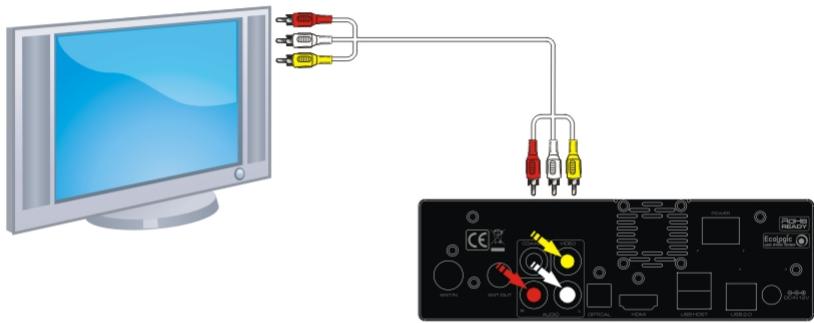

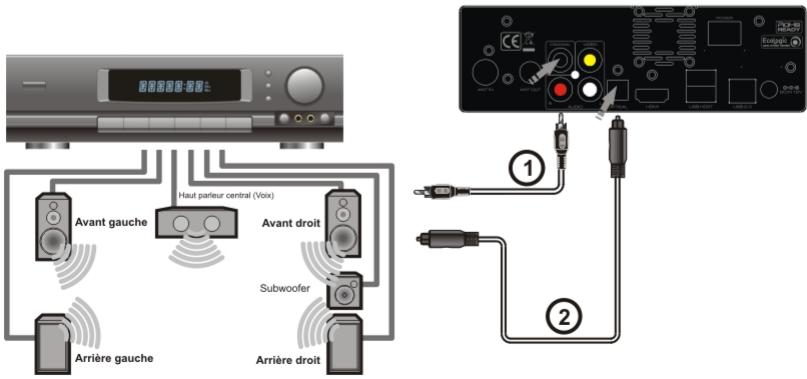

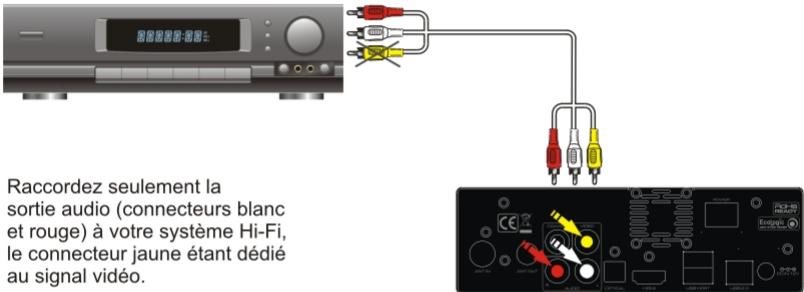

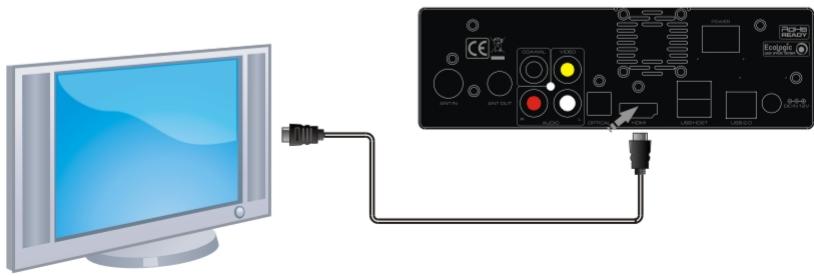

Connexion audio/vidéo analogue 26 Connexion audio/vidéo numérique 26 Connexion audio analogue 27 Connexion audio numérique 27 Connexion ANT. / RF 28 Branchement d'un périphérique USB 28

Fonctions de la peekbox 264HD/264HD PRO 29-43

Menu Principal. 29 Menu TV. 29-34 Menu Reclist 35 Menu Film 36 Menu Musique 37 Menu Photo. 38 Menu Fichier 39 Menu Réglage. 40-41 Menu Appareils 42 Mise à jour du firmware. 43

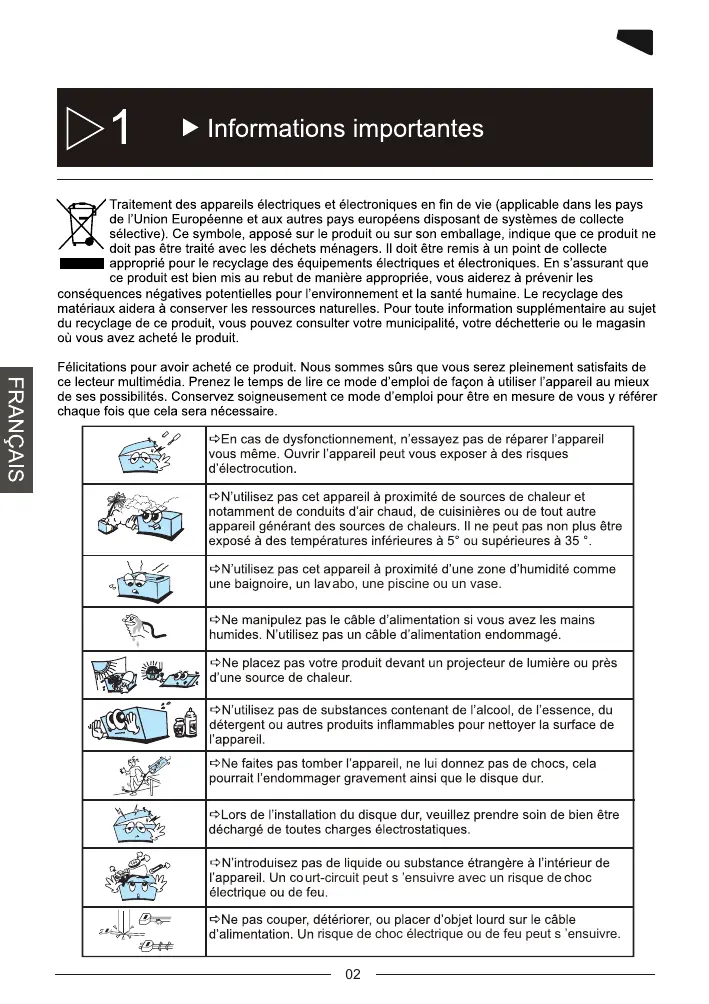

Informations importantes

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les

consequences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Félicitations pour avoir acheté ce produit. Nous sommes sûrs que vous serez pleinement satisfait de ce lecteur multimédia. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au moyen de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'apparéil peut vous exposer à des risques d'électrocution.
	↔N'utilisez pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil généran des sources de chaleurs. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilisez pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou un vase.
	↔Ne manipulationz pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	↔N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'apparéil.
	↔Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur.
	↔Lors de l'installation du disque dur, veuillez prendre soin de bien être décharge de toutes charges électrostatiques.
	↔N'introduissez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s 'ensuivre avec un risque de choc électrique ou de feu.
	↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s 'ensuivre.

1.1 Instructions de sécurité

Prenez connaissance de ces instructions avant d'utiliser l'appareil et conservez ce manuel pour vous y référer à chaque fois que cela sera nécessaire. Débranchez votre appareil lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période. Protégez le câble d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil particulièrement à l'endroit où le câble se connecte à l'appareil et lorsqu'il est en marche. Lorsque vous connectez ou déconnectez les câbles A/V, éteignez l'appareil. Débranchez l'alimentation de votre appareil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques. N'exposez pas votre appareil près d'une source de chaleur. Protégez votre appareil de l'eau, de l'huile, de la poussière et des matériaux magnétiques. N'obstruez pas les ventilations de l'appareil ; gardez l'appareil dans un endroit aéré. N'essayez pas de démonter ou de modifier l'appareil vous-même. Ne laissez pas tomber l'appareil, cela causerait des dommages irréversibles à l'appareil et au disque dur. Ne touchez pas les câbles d'alimentation avec les mains humides, cela pourrait entraîner un choc électrique. N'utilisez pas de câble d'alimentation défectueux ou de prise électrique endommagée, cela entraînerait un risque de feu. Utilisez uniquement les accessoires fournis avec l'appareil ou commandés par le fabricant. Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez-les si vous ne l'utilisez pas pendant un certain temps.

1.2 Précautions d'utilisation

1. Assurez-vous que la PEEKBOX 264HD/264HD PRO soit en position arrêt lors du raccordement du téléviseur.
2. La PEEKBOX 264HD/264HD PRO est automatiquement reconnue comme un périphérique externe lorsqu'elle est allumée et lorsque le câble USB est connecté à l'ordinateur. Pour la faire fonctionner sur le téléviseur, le câble USB doit être déconnecté de l'ordinateur.
3. Laissez refroidir le disque dur lorsque vous l'enlevez de la PEEKBOX 264HD/264HD PRO, certains disques durs peuvent être extrêmement chauds.
4. Ne jamais arrêter l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
5. La PEEKBOX 264HD/264HD PRO supporte une douzaine de formats et codecs. Elle ne reconnaît pas systématiquement toutes les variantes de codecs car elle est limitée aux versions standards citées dans les specifications techniques du manuel.
6. Nous vous recommandons vivement de sauvegarder les données stockées sur la PEEKBOX 264HD/264HD PRO, en cas de panne du disque dur, PEEKTON ne pourrait pas être tenu responsable des pertes de données.
7. Les câbles et accessoires fournis avec l'appareil sont prévus pour un fonctionnement optimal, si vous utilisez d'autres accessoires, les performances pourraient être diminuées.

1.3 Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Nos produits sont mis à jour s'ils font l'objet d'une modification ou d'une amélioration. Veuillez noter que, dans ce cas, vous remarquerez quelques différences entre le produit et le manuel.

Par la présente, ESM déclare que le modèle PEEKBOX 264HD/264HD PRO est conforme à la directive 2004/108/EC et aux standards de tests EN55013:2001+A1:2003+A2:2006, EN55020:2007, EN61000-3-2:2006, EN61000-3-3:2008.

Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.

La société ESM est membre fondateur de la société ECLOGIC afin de collecter sélectivement, puis traiter les Déchets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.

Windows 2000 / XP / VISTA / 7 sont des marques déposées par la société Microsoft, Inc.

Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé (contactez votre revendeur pour connaître l'adresse de votre centre), nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux specifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : Piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la déterioration ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréée par PEEKTON France.

En cas de panne : Faites contrôler l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. -L'appareil a été exposé à la pluie ou à l'humidité.
• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées. - L'appareil est tombé ou le coffret a été endommagé.

NE TENTEZ PAS DE REPARER L'UNITE VOUS-MEME.

IMPORTANT : En cas de retard de votre produit, veuillez conserver une preuve d'expédition de votre produit.

Pour connaître les conditions SAV, merci de bien fouvoir contacter votre revendeur.

Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

Site Internet: www.peekton.com

Informations: [e-mail]

Regarder vos films sur votre TV

Il vous est possible de regarder vos films favoris sur votre TV.

La PEEKBOX 264HD/264HD PRO peut lire la plupart des formats vidéo standards incluant: MPEG1, MPEG2, MPEG4, AVI, MPG, etc.

Jukebox audio

La PEEKBOX 264HD/264HD PRO peut lire une variété de fichiers audio tels que le MP3 et le WMA, via votre téléviseur ou votre système audio existant.

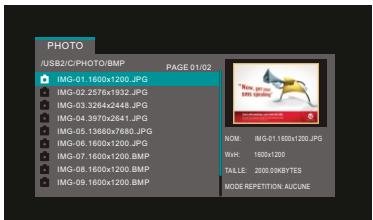

Diaporama photo

La PEEKBOX 264HD/264HD PRO permet la lecture sous forme de diaporama des fichiers images, tels que des photos au format JPEG ou BMP.

Stockage sur disque dur

La PEEKBOX 264HD/264HD PRO, boîtier multimédia, est également un disque dur externe USB 2.0 de type SATA, vous permettant le stockage de vos données.

Mise à jour du micrologiciel

La PEEKBOX 264HD/264HD PRO peut être mise à jour via un firmware. Pour savoir si une mise à jour est disponible, vérifiez sur notre site Internet : www.pekton.com.

Formats des fichiers supportés	Vidéo	H.264, MKV, MPEG-1/2/4, HD DIVX, XVID, VOB, MOV, etc.
	Audio	MP3, WMA, AAC, WAV.
	Photo	JPEG, BMP, PNG
Sorties A/V	Audio Sté reproduction analogue, Composite Video, HDMI, SPDIF optique, coaxial.
Système	NTSC, PAL.
Type de disque dur	3.5" interne SATA .
Système d'exploitation	Windows 2000, XP, VISTA, 7, Mac OS X.
Type de partition	FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez Mac).
Interface USB	USB 2.0
Alimentation	AC-DC Adaptateur secteur externe 220V -> 12V, 2A(264HD),3A(264HD PRO).
Dimensions	L 170 x H 55 x P 158 mm
Accessoires & Options	Adaptateur secteur, Câble Jack - RCA A/V, Câble USB (pour PC), Télécommande, Piles et CD.

4.1 La peekbox 264HD/264HD PRO et ses accessoires

PEEKBOX 264HD/264HD PRO

TELECOMMANDE

PILES

CABLE A/V

CABLE USB

ADAPTATEUR SECTEUR

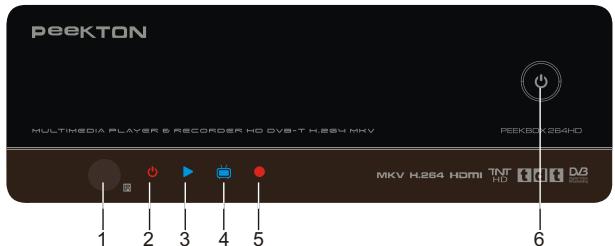

Pour la peekbox 264HD

1. Récepteur IR
2. Voyant Marche/Arrêt
3. Voyant multimédia
4. Voyant TNT
5. Voyant d'enregistrement
6. Bouton Marche/Arrêt

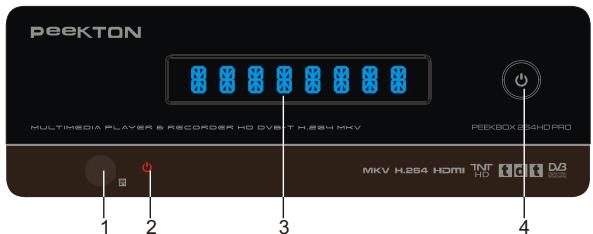

Pour la peekbox 264HD PRO

1. Récepteur IR
2. Afficheur Fluorescent
3. Voyant Marche/Arrêt
4. Bouton Marche/Arrêt

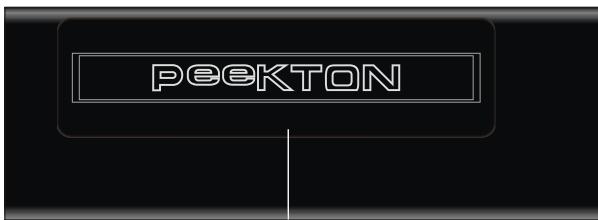

4.3 Panneau latéral

Emplacement pour disque dur externe amovible 3,5"

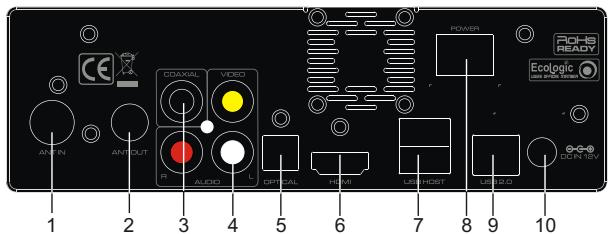

4.4 Façade arrêté

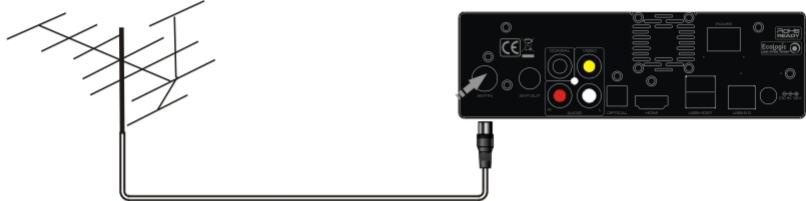

1. Entrée Antenne 2. Sortie Antenne 3. Prise Coaxiale S/PDIF 4. Sortie A/V 5. Prise Optique S/PDIF

6. Port HDMI 7. USB Host 8. Interrupteur Marche/arrêt 9. Prise USB 2.0 10. Entrée CC

Description du produit

4.5 Schéma de la télécommande

Description des touches de la télécommande:

1. POWER: permet d'allumer et d'eteindre la Peekbox. 2. RPT: permet d'activer la répétition. 3. SUB-T: permet d'activer ou de changer la piste de sous-titres du fichier en cours de lecture. 4. ZOOM: permet d'effectuer un zoom sur une image ou video en cours de lecture. 5. TTX: permet d'ouvoir le menu du télétexte si disponible dans les programmes TNT.
2. INFO: permet d'afficher les informations concernant le fichier sélectionné. 7. SLIDESHOW: permét de faire défilier les images une par une (Diaporama) 8. PLYLIST: permét d'acceder à la liste de lecture lorsqu'youseêtes dans le menu Musique. 9. PLAY/PAUSE: permét de démarrer la lecture du fichier sélectionné. 10. PAGE D'ACCUEIL: permit d'acceder au menu principal. 11. PAVE DIRECTIONNEL: permet de selectionner et naviguer dans les menus. 12. RETOUR RAPIDE: permet d'effectuer un return rapide du fichier en cours de lecture. 13. AVANCE RAPIDE: permet d'effectuer une avance rapide du fichier en cours de lecture. 14. PAVE NUMERIQUE: permet d'entrée des nombres pour certaines fonctions spécifiques. 15. TV SYS: permet de commuter l'appareil dans les differents modes de sortie video. 16. MUTE: permet de couper le son momentanément. 17. AUDIO: permet de changer la piste audio du fichier en cours de lecture. 18. EPG: permet d'acceder aux fonctions EPG (Guide électronique des programmes).

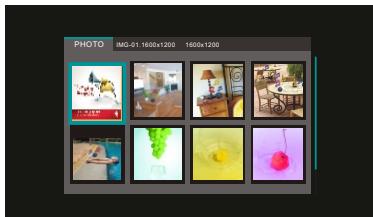

3. THUMBMAIL: permet de voir les images avec 8 miniatures. 20. VOLUME+/-: permet d'augmenter ou diminuer le volume. 21. STOP: permet d'arrêter la lecture du fichier en cours de lecture. 22. QUITTER: permet de quitter le menu en cours. 23. SUIVANT: permet d'accéder au fichier ou chapitre suivant.
4. PRÉCÉDENT: permet d'accéder au fichier ou chapitre précédent. 25. REC: permet de lancer un enregistrement. 26. TIMER: permet d'accéder au menu de programmation.

Installation du disque dur

La PEEKBOX peut être livrée avec ou sans disque dur.

Si vous avez acheté ce produit avec un disque dur, il est alors intégré en usine et formaté par nos soins.

En revanche, suivez les instructions suivantes si vous avez acheté ce produit sans disque dur.

Grâce au système EHDIS (Système d'installation simplifié du disque dur), vous allez pouvoir profiter d'une nouvelle expérience en utilisant ce boîtier multimédia et son disque dur.

L'appareil doit être éteint (interrupteur arrière) et débranché du secteur avant de manipuler le disque dur.

Référez-vous aux instructions suivantes pour installer le disque dur:

4 5

7 8

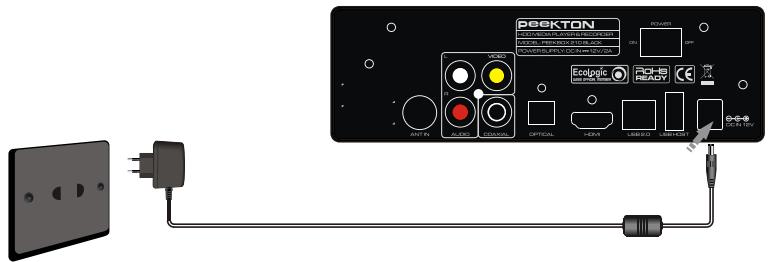

6.1 Branchement à l'alimentation secteur

1. Suivez le schéma et connectez l'adaptateur secteur à la prise d'entrée DC IN du lecteur; 2. Branchez ensuite l'adaptateur secteur dans la prise secteur.

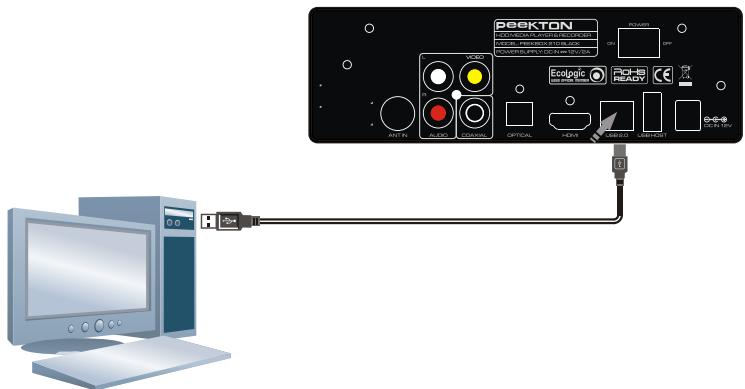

6.2 Connexion à l'ordinateur via le port USB

1. Assurez-vous que le lecteur est sous tension; 2. Branchez le connecteur carré du câble USB au port USB 2.0 de ce lecteur; 3. Branchez le connecteur rectangulaire du câble USB à l'ordinateur.

Important: Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et s'affichera dans "Ordinateur" (ou "Poste de travail" sur XP) en tant que disque dur amovible.

Pourquoi formater le disque dur?

Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de créer les pistes où seront enregistrées vos informations.

Note importante :

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur.

ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 264HD/264HD PRO ET NON CELUI DE VOTRE ORDINATEUR. EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).

Si vous pensez ne pas être en mesure de formater votre disque dur sans problème, n'hésitez pas à faire appel à une personne ayant déjà effectuée cette manipulation. Nous déclinons toute responsabilité en cas de perte de données, due à une mauvaise manipulation.

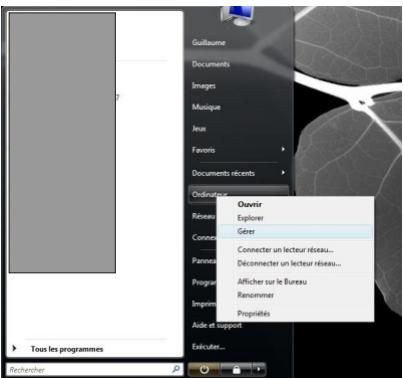

1. Sur votre PC, rendez-vous dans le menu « Démarrer », puis faites un clic droit sur l'icô
2. Vous accedez ensuite au logiciel "Gestion de l'ordinateur". Sélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis choisissez "créer une nouvelle partition" (2).

7.1 Sous windows XP, 2000, VISTA, 7 (suite)

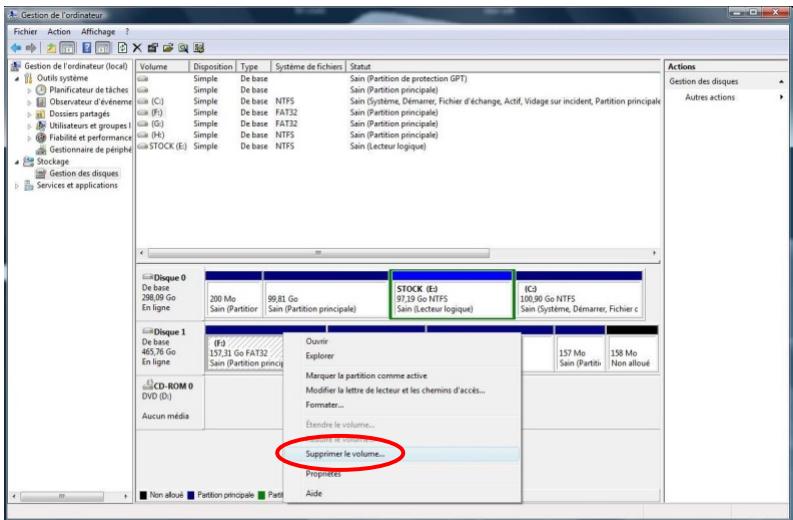

1. Dans la fenêtre inférieure, faites un clic droit sur le disque dur de la Peekbox, puis, s'il est déjà partitionné, supprimez la ou les partition(s) présente(s).

Sinon, passez directement à l'étape 4.

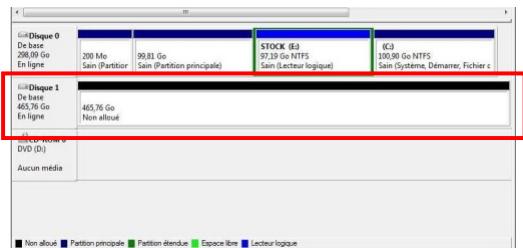

Une fois l'ensemble des partitions supprimé, vous obtenez un disque dur "non alloué".

Il est représenté par une bande horizontalement de couleur noire.

Vous pouvez alors passer à l'étape suivante consistant à créer une nouvelle partition (ou volume simple).

7.1 Sous windows XP, 2000, VISTA, 7 (suite)

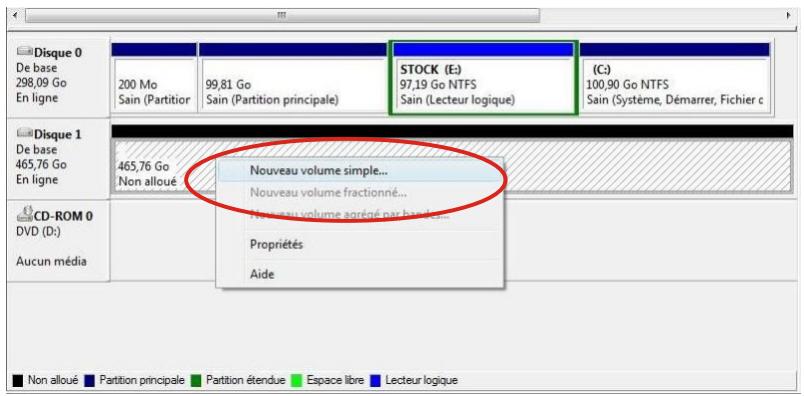

1. Faites un clic droit dans la barre horizontalement puis sélectionnez "Nouveau volume simple" pour Vista ou "Nouvelle partition" pour XP.

1. Une fenêtre d'assistant s'ouvre afin de vous guider dans la procédure de formatage.

La majorité des paramétrages doivent conserver leur valeur par défaut.

La première fenêtre vous présente l'assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

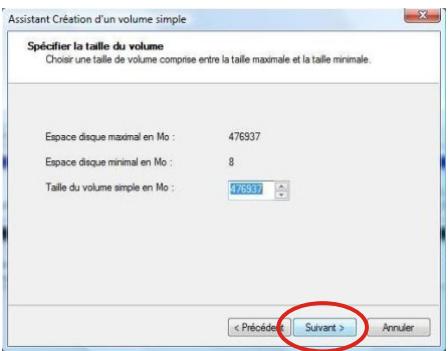

Cette fenêtre vous présente la capacité de votre disque dur qui peut légèrement différer des caractéristiques annoncées.

Ne modifiez pas les valeurs par défaut et cliquez directement sur "Suivant".

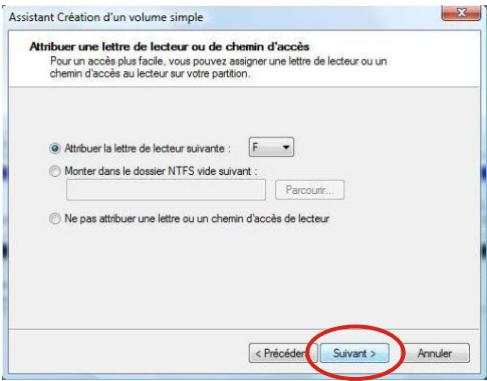

7.1 Sous windows XP, 2000, VISTA, 7 (suite)

1. La fenêtre suivante propose différents types de formatage et de constitution du volume.

Ne modifiez pas ces paramètres, laissez les valeurs par défaut puis cliquez sur « Suivant »

Vous pouvez ensuite cliquer sur « Suivant »

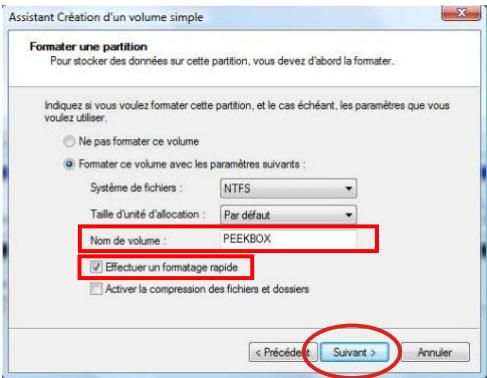

1. La fenêtre suivante propose différents systèmes de fichiers pour le formatage ainsi que certaines autres options.

Ici, vous ne devez modifier que deux valeurs :

• Nom de volume (de préférence en majuscules et en un seul mot)
• Effectuer un formatage rapide (doit être coché)

7.1 Sous windows XP, 2000, VISTA, 7 (suite)

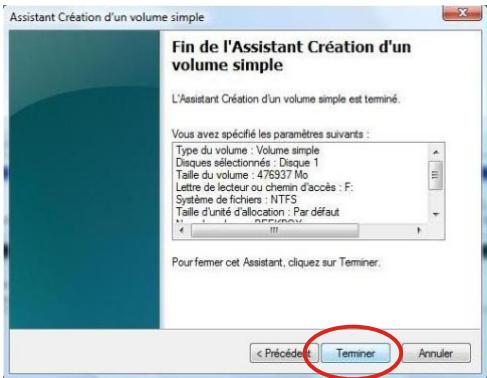

1. La fenêtre suivante présente un résumé de la configuration du formatage.

Vous pouvez cliquer sur le bouton "Terminer" pour lancer le formatage.

1. Lorsque le formatage est lancé, la mention "formatage en cours..." s'affiche dans la ligne. Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette procédure.

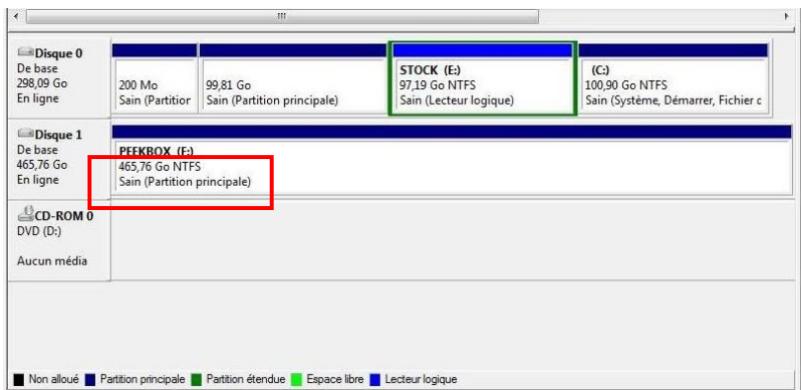

Lorsque la mention "Sain" apparait, le disque dur doit s'afficher dans le "Poste de travail" ou "Ordinateur".

Vous pouvez alors fermer l'outil de Gestion des disques et vous rendre dans votre Explorateur de fichiers.

7.1 Sous windows XP, 2000, VISTA, 7 (suite)

1. Lorsque vous utilisez le disque dur avec votre "Explorateur de fichiers", ne perdez pas de vue qu'il s'agit d'un périphérique de stockage USB et qu'il nécessite d'être retiré informatiquement avant de l'être physiquement.

Par conséquent, n'oubliez pas de "Retirer le périphérique en toute sécurité" en utilisant la fonction de Windows disponible dans la barre des tâches.

7.2 Sous mac OS x

1. Si le disque dur n'est pas formaté, Mac OSX vous propose son initialisation automatiquement. Simon, le disque dur apparait comme ci-dessous mais le formatage est néanmoins nécessaire.

7.2 Sous mac OS x (suite)

1. Vous devez ouvrir l'application « Utilitaire de disque » (l'icône peut différer en fonction des versions) située dans le dossier Applications > Utilitaires.

1. Une fois « Utilitaire de disque » ouvert, sélectionnez le disque dur à formater comme indiqué ci-dessous.

7.2 Sous mac OS x (suite)

1. Cliquez ensuite sur l'onglet « Effacer » pour supprimer la partition actuelle et en créer une nouvelle.

1. Le format du volume doit impérativement être « MS-DOS », son nom doit être en majuscule et en un seul mot.

7.2 Sous mac OS x (suite)

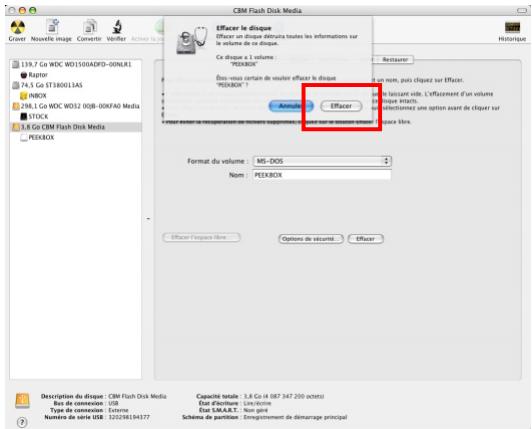

1. Cliquez ensuite directement sur le bouton « Effacer » et confirmez votre choix avec la boîte de dialogue.

1. Une fois le formatage terminé, la nouvelle partition apparait sous le disque dur dans la colonne de gauche.

7.2 Sous mac OS x (suite)

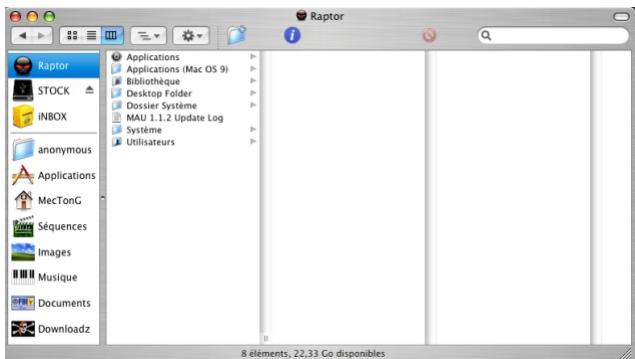

1. Vous pouvez alors fermer l'application "Utilitaire de disque" et voir votre disque dur apparaître dans le Finder.

Vous pouvez maintenir copier vos fichiers (glisser/déposer ou copier/coller).

IMPORTANT : Il est impératif d'éjecter le disque dur à l'aide du bouton d'éjection (ou en le déposant sur la corbeille s'il apparaît sur le bureau) avant toute déconnexion du port USB.

1. Une fois le disque dur ejecté, il n'apparait plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconnecter du port USB.

8.1 Connecter la peekbox

1. Branchez votre PEEKBOX à la prise d'alimentation secteur.

1. Connectez votre PEEKBOX à votre ordinateur.

8.2 Transférer vos fichiers

Après avoir raccordé votre produit à votre ordinateur en USB, il apparait dans votre « Poste de travail » (XP) ou « Ordinateur » (Vista) et vous accédez alors à son contenu. Vous pouvez ensuite copier des données à l'aide des fonctions copier/coller ou glisser/déposer. Pour une utilisation optimale de votre appareil, créez des dossiers ayant un maximum de 100 fichiers chacun, dans une arborescence n'excédant pas trois niveaux.

Connexions

9.1 Connexion audio/video analogue

1. Suivez le schéma et connectez le connecteur en 3 couleurs à la prise SORTIE A/V du lecteur; 2. Branchez le connecteur en 3 couleurs à la prise d'ENTRÉE A/V de la TV. 3. Sélectionnez la source d'entrée appropriée de la TV.

9.2 Connexion audio/véO numérique

La connexion HDMI peut procurer une résolution de qualité vidéo allant jusqu'à 1080p.

1. Suivez le schéma et branchez un connecteur du câble HDMI à la prise HDMI du lecteur; 2. Branchez l'autre connecteur du câble HDMI à la prise HDMI de la TV. 3. Sélectionnez la source d'entrée appropriée de la TV.

Connexions

9.3 Connexion audio analogue

Votre Peekbox possède une sortie audio stéréo analogique sur le même connecteur que la sortie video (voir page précédente). Vous pouvez donc utiliser le même cordon pour un raccordement à un système Hi-Fi.

9.4 Connexion audio numérique

Suivez la méthode de connexion audio montrée ci-dessous:

Première méthode : utilisez la sortie audio de la prise de SORTIE A/V;

Seconde méthode : utilisez la sortie audio de la prise optique/coaxiale S/PDIF.

Connexions

Entrée antenne / RF

Raccordez l'antenne TV à la prise d’ENTRÉE ANTENNE /RF comme montré ci-dessous.

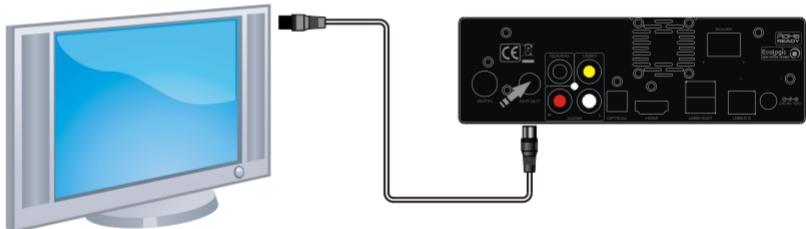

SORTIE antenne/rf

1. Assurez-vous que le lecteur soit branché à l'alimentation électrique; 2. Assurez-vous que l'antenne TV soit connectée à la prise d'ENTREE ANTENNE/RF; 3. Branchez le cable TV à la prise SORTIE ANTENNE/RF, puis branchez le cable à une TV ou à un autre récepteur TV.

Le lecteur peut renvoyer le signal TNT vers un autre récepteur TV.

De cette façon, vous pouvez regarder les programmes TV avec un autre récepteur TV tout en enregistrant.

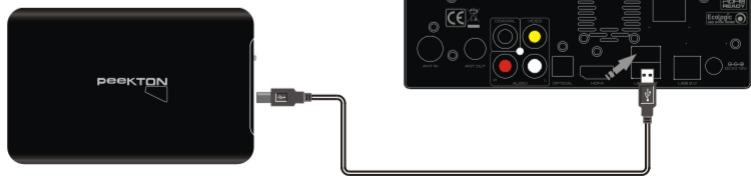

9.6 Branchement d'un périphérique USB

1. Assurez-vous que le lecteur soit en marche ; 2. Branchez la clé USB ou le disque dur externe, etc. au port USB HOST du lecteur,

comme indiqué sur le schéma ci-dessous.

De cette manière, vous pourrez accéder au contenu de votre périhérique USB.

10.1 Menu principal

Il y a huit options, complenant TV, RECLIST, FILM, MUSIQUE, PHOTO, FICHIER, REGLAGE et APPAREILS. Utilisez les touches GAUCHE/DROITE du pavé directionnel pourCHOIR une icone. Appuyez sur ENTREE pour confirmer. Appuyez sur QITTER pour annuler et afficher l'écran du menu precedent.

10.2 Menu TV

Sélectionnez l'icône TV dans le menu principal et appuyez sur ENTREE pour confirmer.

Guide d'installation

Lorsque vous utilisez cette fonction pour la première fois, le guide d'installation s'affichera comme sur l'image suivante :

Vous pouvez choisir la langue du menu OSD, le pays et la recherche de chaînes. Ensuite appuyez sur ENTREE pour démarrer la recherche automatique des chaînes TNT.

Fonctions de la PEEKBOX 264HD/264HD PRO

Au cours de la recherche automatique des chaînes, vous pouvez voir l'état actuel de la recherche sur la barre de progression. Toutes les chaînes de télévision et stations de radio sont affichées dans la liste correspondante.

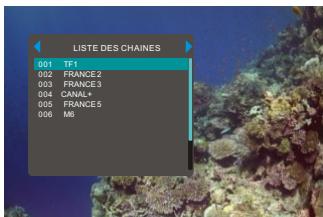

Lorsque la recherche est achevée, appuyez sur ENTREE et "LISTE DES CHAINES" s'affichera. Vous pouvez appuyer sur les flèches HAUT/BAS pour sélectionner la chaîne que vous voulez regarder.

Configuration des paramètres TNT

Lorsque vous regardez une chaîne TV, vous pouvez appuyer sur le bouton Page d'accueil pour accéder au menu de configuration des paramètres TNT.

Fonctions de la PEEKBOX 264HD/264HD PRO

Édition des chaîns: À prouvé avoir entre le code, vous pouvez éditer le programme, c'est-à-dire déplacer, masquer, verrouiller ou supprimer.

Code par défaut: "888888"

EPG: Sélectionnez EPG et accédez à l'interface EPG. Vous pouvez aussi appuyer sur le bouton EPG de la télécommande pour accéder à l'interface EPG directement.

Trier: Vous pouvez trier vos chaînes TV dans la liste par LCN, ONID, Nom, ID.

Recherche des chaînes

Recherche automatique : sélectionnez pour démarrer la recherche automatique des chaînes.

Recherche manuelle : vous pouvez choisir une chaîne pour sélectionner une fréquence particulière et ainsi effectuer une recherche manuelle de la chaîne.

Pays : Appuyez sur les flèches GAUCHE/DROITE pour sélectionner le nom du pays.

Fonctions de la PEEKBOX 264HD/264HD PRO

Langue sous-titres : Appuyez sur les flèches GAUCHE/DROITE pour désirir une langue et puis sur Entrée pour confirmer.

Langue audio : Appuyez sur les flèches GAUCHÉ/ROITE pour désirir une langue et puis sur Entrée pour confirmer.

Système

Contrôle parental : entrez un code pour programmer le contrôle parental. Code par défaut: "888888"

Définir code : Vous pouvez choisir un code ou le modifier. Réglages par défaut : Vous pouvez restaurer les paramètres d'usine par défaut.

Fonctions de la PEEKBOX 264HD/264HD PRO

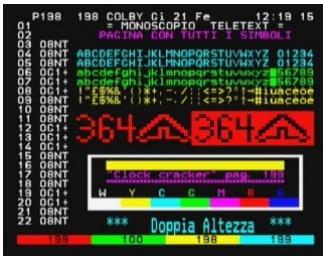

1. Si le programme comporte des informations de télétexte, appuyez sur le bouton TTX pour afficher les informations de télétexte du programme en cours.

1. Si le programme compte différentes langues de sous-titres ou audio, vous pouvez appuyer sur les boutons SUB-T ou AUDIO pour changer.

1. Avant l'enregistrement, veuillez vérifier si vous avez différents périphériques de stockage (p. ex. disque dur interne, clé USB, carte mémoire, disque dur externe) qui sont reliés au lecteur en même temps, ou si vos périphériques ont des partitions différentes.

Si c'est le cas, veuillez accéder au menu REGlAGE → REC pour désigner le support ou la partition où vous souhaitez enregistrer le programme.

Programmer un enregistrement

Vous pouvez enregistrer des programmes TV à l'heure prévue grâce aux deux manières suivantes.

1. Lorsque vous regardez un programme TV, vous pouvez appuyer sur le bouton Page d'accueil pour accéder au menu de configuration des paramètres TV.

Ensuite, sélectionnez Programme -> Guide des programmes.

(Ou appuyez simplement sur le bouton EPG de la télécommande pour accéder à l'interface du guide des programmes).

L'image ci-contre s'affichera.

Appuyez sur les flèches GAUCHE/DROITE pour sélectionner la chaîne TV. Mettez en surveillance le programme que vous souhaitez enregistrer et appuyez sur la touche rouge pour enregistrer.

Appuyez ensuite sur Entrée pour confirmer votre programmation.

1. Vous pouvez aussi appuyer sur LISTE pour accéder au menu Liste de programmation. Vous pouvez alors ajouter, éditer ou supprimer les programmes d'enregistrement.

Fonctions de la PEEKBOX 264HD/264HD PRO

10.3 Menu REC List

Vous pouvez dire vos programmes enregistrés dans le menu RECLIST.

Sélectionnez le dossier contenant les fichiers enregistrés et appuyez sur le bouton PLAY; ensuite vous pouvez dire en continu les fichiers enregistrés.

Fonctions de la PEEKBOX 264HD/264HD PRO

10.4 Menu film

Lecture de fichiers dans la fenêtre de prévisualisation.

ENTREE: Appuyez une fois pour prévisualiser la vente et deux fois pour afficher en mode plein écran. (si la prévisualisation n'est pas sélectionnée dans la configuration, alors vous accédez directement au mode plein écran).

PLAY/PAUSE: lecture/pause plein écran.

VERT: appuyez une fois pour indiquer le point de départ de l'extrait répété, appuyez

à nouveau pour indiquer le point final de l'extrait répété.

ROUGE: Appuyez pour basculer entre lecture en mode prévisualisation et lecture en mode plein écran.

TVSYS: pour basculer la résolution du signal parmi: 480P/576P, 720P, 1080I, 1080P, etc.

BLEU: appuyez pour atteindre le point horsaire indiqué (fonction GOTO)

STOP: pour arrêter

AR/RR : avance rapide/retour rapide à 2X\4X\8X\16X\32X

SUB-T: Appuyez une fois pour afficher les options de sous-titres, deux fois pour afficher la barre de sélection de sous-titres dans laquelle la couleur d'arrière-plan, la couleur de la police et la taille des sous-titres peuvent être régler.

INFO: Appuyez pour afficher/fermer les informations vidéo, telles que la résolution du film, flux de bits, etc.

RPT: Appuyez pour régler le mode répéter: répéter un, répéter tout, aléatoire et annuler la fonction répéter.

QUITTER: Arrête la lecture et retourner à la page fichiers

STOP: Pour arrêter

ROUGE : Appuyez pour basculer entre lecture en mode prévisualisation et lecture en mode plein écran.

ZOOM: appuyez pour ZOOMER en avant/arrière 2X,4X,8X,1/2X,1X

PRECEDENT/SUIVANT: PRECEDENT/SUIVANT

AVANCE RAPIDE/RETOUR RAPIDE À 2X\4X\8X\16X\32X

BLEU: appuyez pour atteindre le point horaire indiqué.

AUDIO: pour changer la piste audio.

10.5 Menu musique

Seuls les fichiers musicaux supportés peuvent être affichés sur cette page.

DROITE: Pour marquer le fichier audio pour l'ajouter dans la liste d'écoute.

ENTREE: Pour lire le fichier en surbrillance.

RPT: Appuyez pour régler le mode répéter: répéter un, répéter tout, aléatoire et annuler la fonction répéter.

QUITTTER: Pour returner au repertoire supérieur sans que le fichier en cours de lecture ne soit arrêté.

Stop: Arrête la lecture.

AR/RR: avance rapide/retour rapide à 2X\4X\8X\16X\32X

PRECEDENT/SUIVANT: dire PRECEDENT/SUIVANT.

Liste d'écoute

DROITE: pour marquer le fichier media dans la liste d'écoute à effacer lors de la sortie de la liste d'écoute.

RPT: Appuyez pour régler le mode répéter : répéter un, répéter tout, aléatoire et annuler la fonction répéter.

QUITTER: pour retourner au menu précédent, et si un des fichiers dans la liste de lecture est marqué, une boîte de dialogue s'ouvrira demandant s'il faut effacer ou non.

Rouge: pour cocher tout/décocher tout.

Bleu: Appuyez pour atteindre le point horaire indiqué.

Stop: Arrêter la lecture.

AR/RR: Avance rapide/retour rapide à 2X\4X\8X\16X\32X

PRECEDENT/SUIVANT: PRECEDENT/SUIVANT.

10.6 Menu photo

Seuls les fichiers d'images supportés peuvent être affichés sur cette page.

Musique de fond

LISTED 'ECOUTE: accedez d'abord au menu Musique. Appuyez une fois sur le bouton PLAYLIST pour dire la musique de fond. (Seulement disponible lorsqu'il y a des fichiers dans la LISTED 'ECOUTE). Appuyez sur STOP pour arrêté.

SLIDESHOW: pour afficher automatiquement les images une par une en fonction de la Durée diapositive.

THUMBMAIL: appuyez pour acceder à la page affichant 8 images.

TV SYS: pour basculer la résolution du signal parmi 480P/576P/720P/1080I et 1080P.

Mode miniatures

ZOOM: appuyez pour ZOOMER en avant/arrière sur les images en cours de lecture à 2X, 4X, 8X, 1X, 1/8X, 1/4X, 1/2X, 1X.

THUMBMAIL: appuyez sur cette touche lorsque vous êtes dans le menu PHOTO pour afficher en miniatures une liste d'images (prévisualisation de 8 images).

Haut/Bas : permet de faire tourner les images en cours de lecture (90,180,270,360).

HAUT: sens inverse des aiguilles d'une montre.

BAS: sens des aiguilles d'une montre.

HAUT/BAS/GAUCHE/DROITE : pour se déplacer dans la

page de prévisualisation avec 8 images.

QUITTER: pour arrêter la lecture du fichier en cours et retourner à la page de prévisualisation des 8 images; et en mode page de prévisualisation des 8 images, appuyez dessus pour retourner au répertoire supérieur.

INFO: afficher/fermer les informations sur le fichier en cours de lecture.

LISTED 'ECOUTE: accédez d'abord au menu Musique. Appuyez une fois sur le bouton PLAYLIST pour dire la musique de fond. (Seulement disponible lorsqu'il y a des fichiers dans la LISTED 'ECOUTE). Appuyez sur STOP pour arrêter.

PRECEDENT/SUIVANT: sur la page de prévisualisation avec 8 images, permet d'atteindre les 8 images précédentes/suivantes.

10.7 Menu fichier

PLAY/PAUSE: appuyez pour activer / mettre en pause la lecture.

STOP: appuyez pour arrêter la lecture.

SUB-T: appuyez une fois pour afficher les options de sous-titres, deux fois pour afficher

la barre de sélection de sous-titres dans laquelle la couleur d'arrière-plan, la couleur de la police et la taille des sous-titres peuvent être régles.

USB2/C/PHOTO/JPG

PAGE 01/02

IMG-02.2576x1932.JPG IMG-03.3264x2448.JPG 01.MP4 02.MP4 03.MP4 01.MP3 02.MP3 03.MP3

NOM: IMG-01.1600x1200.JPG

WxH: 1600x1200

TAILLE:2000.00K BYTES

10.8 Menu réglage

Le menu Réglage vous permet de personnaliser et de configurer les

préférences de votre lecteur. Utilisez les boutons de navigation HAUT/BAS pour sélectionner une option, et GAUCHE/DROITE pour changer.

Paramètres du système

Utilisez les boutons de navigation HAUT/BAS pour sélectionner une option, et

GAUCHÉ/DROITE pour changer les options/changer les fonctions relatives.

LANGUE: anglais, espagnol, français, allemand, néerlandais et italien.

FORMAT D'IMAGE: 16:9 écran large/4:3 PanScan /4:3 Letterbox

FORMAT TV: PAL/NTSC

PREVISUALISATION: Marche/Arrêt

PERIPHERIQUE SELECTIONNE: Réinitialisation

VERSION FIRMWARE: affiche la version du micrologiciel.

Paramètres film

Utilisez les boutons de navigation HAUT/BAS pour sélectionner une option, et GAUCHE/DROITE pour changer.

TAILLE: Normal / Gros / Petit

FOND: Transparent/Gris/Jaune-Vert/Blanc

COULEUR: Blanc/Jaune/Noir

RESUME: marche/arrêt

Paramètres photo

Utilisez les boutons de navigation HAUT/BAS pour sélectionner une option, et

GAUCHÉ/ DROITE pour changer les options/changer les fonctions relatives.

DUREE DIAPosITIVE:5S/10S/15S/20S

Fonctions de la PEEKBOX 264HD/264HD PRO

Paramètres d'enregistrement

Utilisez les flèches de navigation HAUT/BAS pour sélectionner une option, et GAUCHE/DROITE pour basculer vers l'appareil sur lequel vous souhaitez enregistrer la TV numérique.

Fonctions de la PEEKBOX 264HD/264HD PRO

10.9 Menu appareils

Vous pouvez choisir le périphérique que vous souhaitez consulter.

A noter que votre appareil ne sera pas capable de lire vos fichiers multimédia à partir de plusieurs périphériques simultanément.

Vous pouvez accéder à cette page par le menu APPAREILS.

HAUT/BAS : pour déplacer le curseur dans la liste des périphériques ENTREE : pour cocher le périphérique

10.10 Mise à jour du firmware

Le micrologiciel est le système d'exploitation (OS) installé sur l'appareil. La mise à niveau du logiciel peut apporter de nouvelles caractéristiques, améliorations et corriger des bogues.

Permettra la mise à niveau du micrologiciel, veuillez suivre les instructions ci-dessous:

1. Préparez une clé USB et copiez le fichier de mise à niveau du micrologiciel que vous téléchargez dans le répertoire racine de votre clé USB. 2. Branchez la clé USB dans l'un des ports USB HOST du lecteur. 3. Sélectionnez le micrologiciel dans l'option FICHER, appuyez ensuite sur le

bouton ENTRÉE, une page de mise à niveau bleue apparaitra sur l'écran TV.

Remarque:

N'eteignez pas l'appareil durant la mise à niveau.

Il n'est pas autorisé de débrancher la clé USB pendant la mise à niveau.

11 Spécifications

Paramètres	Spécifications
INTERFACES d'ENTREE/SORTIE:	Port USB 2.0 HOST x 2 (compatible USB 1.1) Connecteur RCA composite (CVBS) A/V Interface HDMI V1.3 Prise optique S//PDIF Prise coaxiale S/PDIF ENTRÉE 12V CC
SYSTEME DE FICHIERS:	FAT32/NTFS
FORMATS:	AVI/MKV/TS/MPG/MP4/MOV/VOB/DAT/M2TS/ DIVX, résolution jusqu'à 1080p Mp3/WMA Fichiers HD JPEG, BMP, PNG, avec résolution illimitée
CODECS VIDEO:	H.264 HD MPEG-1/2/4 Divx Xvid
CODECS AUDIO:	MP2/3, WMA
FORMATS SOUS-TITRES:	SRT,SSA,SUB

Modèle: peekbox 264HD/264HD PRO

En 2006, PEEKTON a évalué les substances chimiques contenues dans les composants et les matériaux utilisés dans l'ensemble de ses produits et identifié celles qui sont limitées par la directive RoHS de l'Union européenne, à savoir le mercury, le plomb, le cadmium, le chrome hexavalent, les PBB et les PBDE.

PEEKTON a réussi à ne plus utiliser ces substances dans presque tous ses produits, hormis les applications qui se situent en dessous des valeurs de concentration maximales spécifiées dans la directive, et celles qui sont exemptées ou susceptibles d'être exemptées de la directive RoHS.

Depuis le 1er juillet 2006, PEEKTON satisfait aux exigences de la directive RoHS selon laquelle tout produit mis sur le marché européen depuis cette date ne doit pas contenir ces 6 substances réglementées (sauf exemptions).

Pour vérifier la conformité de l'ensemble de sa chaîne d'approvisionnement avec la directive RoHS, PEEKTON a mis en place un programme de gestion de chaîne d'approvisionnement qui inspecte les systèmes de gestion environnementale de ses fournisseurs, mettant l'accent en particulier sur la gestion des 6 matières réglementées depuis 2005, et sensibilisant continuellement les fournisseurs via différents audits environnementaux.

La directive RoHS ne précise pas comment les entreprises peuvent démontrer leur conformité RoHS, mais l'entente commune dans l'industrie se fonde sur la présumption de conformité et d'auto-déclaration. Selon cette entente, aucune documentation sur la conformité RoHS n'est nécessaire lorsque les entreprises mettent leurs produits sur le marché européen, tandis que celles-ci seront tenues de fournir des documents sur leur politique de conformité RoHS et sa mise en œuvre lorsque les organisations de surveillance du marché des États membres de l'Union européenne le réclameront. PEEKTON a conservé tous les dossiers sur la conformité RoHS de chaque composant et matériel dans une base de données électronique afin d'être prêt à répondre à de telles demandes.
