MINIPEEK 255 - Disque dur PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur externe / lecteur multimédia (disque dur interne SATA 2,5 pouces)
Marque et modèle	PEEKTON MINIPEEK 255
Dimensions (L x l x H)	78 x 21 x 133 mm
Alimentation	Adaptateur secteur externe AC 220V -> DC 5V, 2,5 A
Interface	USB 2.0, sortie HDMI, sortie audio/vidéo composite (Jack 3,5 mm), sortie audio numérique SPDIF coaxiale
Formats vidéo supportés	MPEG1, MPEG2, MPEG4, AVI, MPG, VCD (DAT), SVCD, XVID
Formats audio supportés	MP3, WMA, AAC
Formats photo supportés	JPEG/JPG
Systèmes d'exploitation compatibles	Windows 98/ME/2000/XP/Vista, Mac OS X
Système TV	PAL, NTSC, Auto
Fonctions principales	Lecture de films, jukebox audio, diaporama photo, stockage de données, copie de fichiers via USB
Accessoires fournis	Adaptateur secteur, câble Jack-RCA A/V, câble USB, télécommande, piles, manuel, tournevis
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de détergents chimiques, alcool ou essence. Débrancher l'appareil avant nettoyage.
Sécurité	Ne pas ouvrir l'appareil, éviter l'humidité et les sources de chaleur, ne pas obstruer les ventilations, décharger l'électricité statique avant d'installer le disque dur.
Informations générales	Garantie 1 an pièces et main-d'œuvre. Hotline: [phone]. Fabriqué selon normes RoHS. Double isolation électrique (classe II).

FOIRE AUX QUESTIONS - MINIPEEK 255 PEEKTON

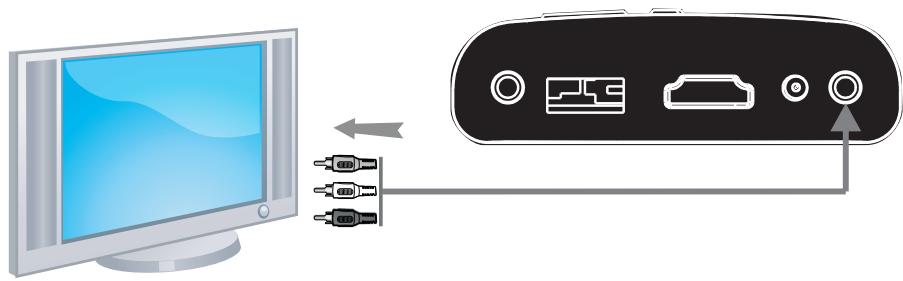

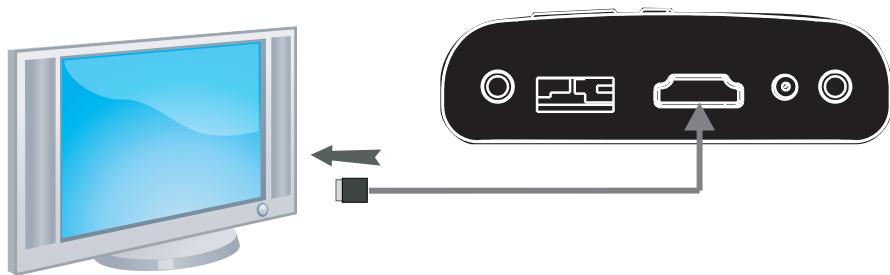

Comment connecter le MINIPEEK 255 à un téléviseur ?

Vous pouvez utiliser la sortie HDMI pour une connexion numérique de haute qualité (câble HDMI non fourni) ou utiliser le câble Jack-RCA fourni pour une connexion analogique composite. Assurez-vous que l'appareil est éteint avant de brancher.

Le disque dur n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que les câbles HDMI et l'adaptateur secteur sont débranchés, car ils empêchent la détection en mode USB. Branchez uniquement le câble USB. Sur Windows, le disque doit apparaître dans 'Poste de travail'. Sur Mac, utilisez le Finder. Si toujours pas reconnu, essayez un autre port USB ou un autre câble.

Comment formater le disque dur du MINIPEEK 255 ?

Sous Windows, allez dans 'Gestion de l'ordinateur' puis 'Gestion des disques'. Supprimez les partitions existantes, créez un nouveau volume simple et formatez en FAT32 ou NTFS. Sous Mac, utilisez 'Utilitaire de disque', choisissez le disque, cliquez sur 'Effacer', sélectionnez 'MS-DOS' comme format. Assurez-vous de formater le bon disque (celui du MINIPEEK, pas celui de l'ordinateur).

Puis-je utiliser le MINIPEEK 255 avec Windows 98 ?

Oui, mais vous devez formater le disque dur en FAT32 car Windows 98 ne supporte pas NTFS. De plus, assurez-vous que le système d'exploitation est bien reconnu.

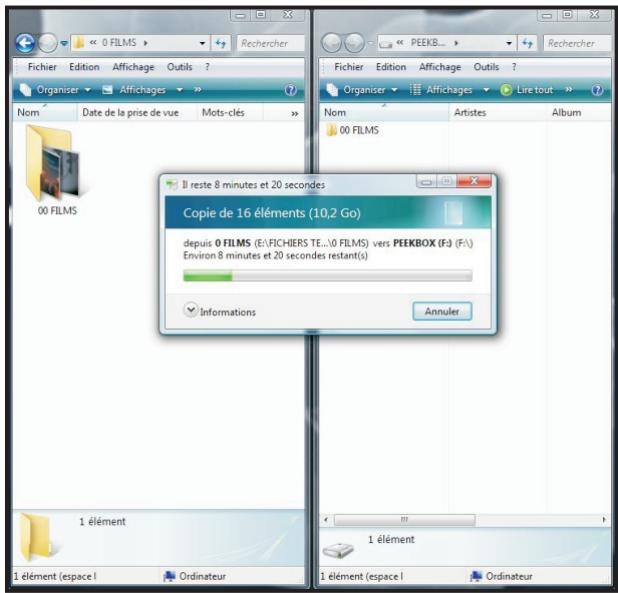

Comment transférer des fichiers vers le MINIPEEK 255 ?

Connectez le MINIPEEK à l'ordinateur via USB (sans câble HDMI ni adaptateur secteur). Il apparaît comme un disque amovible. Utilisez le glisser-déposer ou copier-coller pour transférer vos fichiers. Avant de déconnecter, utilisez l'option 'Retirer le périphérique en toute sécurité' sous Windows ou 'Éjecter' sous Mac.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement insérées et non usagées. Remplacez les deux piles si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le capteur de l'appareil. Si le problème persiste, contactez le service après-vente.

Comment installer un nouveau disque dur dans le MINIPEEK 255 ?

Dévissez les deux vis avant, retirez la face avant, puis extrayez la carte mère. Retournez-la, placez le disque dur SATA 2,5 pouces sur les connecteurs et faites-le glisser jusqu'à connexion complète. Fixez-le avec les deux vis fournies. Remontez la carte et la face avant, puis revissez. Attention à l'électricité statique.

Pourquoi mon MINIPEEK 255 chauffe-t-il ?

Un léger échauffement est normal, surtout lors d'une utilisation prolongée. Assurez-vous que les ventilations ne sont pas obstruées et que l'appareil est placé dans un endroit aéré. Si le boîtier devient très chaud, éteignez l'appareil et laissez-le refroidir. Évitez de l'utiliser sur des surfaces molles comme un lit.

Comment lire un DVD vidéo avec le MINIPEEK 255 ?

Placez le dossier VIDEO_TS (contenant les fichiers du DVD) sur le disque dur. Utilisez le menu 'MOVIE' ou 'EXPLORER' et sélectionnez le dossier. Pressez la touche 'DVD' de la télécommande pour lancer la lecture au format DVD.

Où trouver la garantie et le service après-vente ?

La garantie est de 1 an pièces et main-d'œuvre. En cas de panne, contactez la hotline au 0820.03.03.03 (du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h). Adresse SAV : Sté NES (SAV PEEKTON), Rue des Genêts, Zone de la Saussaye, 45545 SAINT CYR EN VAL. Joignez une copie de la facture.

MODE D'EMPLOI MINIPEEK 255 PEEKTON

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les

consequences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Félicitations pour avoir acheté ce produit. Nous sommes sûrs que vous serez pleinement satisfait de ce lecteur multimédia. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au maximum de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

	→En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. Dans ce cas, faîtes appel à une personne qualifiée.
	→N'utilisez pas cet appareil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre appareil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	→N'utilisez pas cet appareil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs.
	→Ne manipulationz pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé.
	→Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	→N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	→Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravesement ainsi que le disque dur.
	→Lors de l'installation du disque dur, veuillez prendre soin de bien être décharge de toutes charges électrostatiques.
	→N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suivre avec un risque de chocoléctique ou de feu.
	→Ne pas couper, détériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chocoléctique ou de feu peut s'en suivre.

1.1 Instructions de sécurité

Prenez connaissance de ces instructions avant d'utiliser l'appareil et conservez ce manuel pour vous y référer à chaque fois que cela sera nécessaire. Débranchez votre appareil lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période. Protégez le câble d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil, particulièrement à l'endroit où le câble se connecte à l'appareil et lorsqu'il est en marche. Lorsque vous connectez ou déconnectez les câbles A/V, éteignez l'appareil. Débranchez l'alimentation de votre appareil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques. N'exposez pas votre appareil près d'une source de chaleur. Protégez votre appareil de l'eau, de l'huile, de la poussière et des matériaux magnétiques. N'obstruez pas les ventilations de l'appareil ; gardez l'appareil dans un endroit aéré. N'essayez pas de démonter ou de modifier l'appareil vous-même. Ne laissez pas tomber l'appareil, cela causerait des dommages irréversibles à l'appareil et au disque dur. Ne touchez pas les câbles d'alimentation avec les mains humides, cela pourrait entraîner un choc électrique. N'utilisez pas de câble d'alimentation défectueux ou de prise électrique endommagée, cela entraînerait un risque de feu. Utilisez uniquement les accessoires fournis avec l'appareil ou commandés par le fabricant. Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez-les si vous ne l'utilisez pas pendant un certain temps.

1.2 Précautions d'utilisation

1. Assurez-vous que la MINIPEEK 225 soit en position arrêt lors du raccordement du téléviseur.
2. La MINIPEEK 225 se commute automatiquement en mode "disque dur amovible", lorsqu'elle est en position "marche", et qu'un câble USB y est connecté. Pour se commuter en mode lecture, le câble USB doit être débranché.
3. WINDOWS 98 et ME ne supportent pas le système de fichiers en NTFS, ainsi que n'importe quel disque dur formaté en NTFS. De façon à pouvoir utiliser la MINIPEEK 225 avec l'un de ces systèmes d'exploitation, il est nécessaire de formater le disque dur en FAT32.
4. Laissez refroidir le disque dur lorsque vous l'enlevez de la MINIPEEK 225, certains disques durs peuvent être extrêmement chauds.
5. Ne jamais arrêter l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
6. La MINIPEEK 225 supporte une douzaine de formats et codecs. Elle ne reconnaît pas systématiquement toutes les variantes de codecs car elle est limitée aux versions standards citées dans les specifications techniques du manuel.
7. Nous vous recommandons vivement de sauvegarder les données stockées sur la MINIPEEK 225, en cas de panne du disque dur, PEEKTON ne pourrait pas être tenu responsable des pertes de données.
8. Les câbles et accessoires fournis avec l'appareil sont prévus pour un fonctionnement optimal, si vous utilisez d'autres accessoires, les performances pourraient être diminuées.

1.3 Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la première, ESM déclare que le modèle MINIPEEK 225 est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.

La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectionner, puis traiter les Déchets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.

Windows 98SE / ME / 2000 / XP / VISTA sont des marques déposées par la société Microsoft, Inc.

Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que:

Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux specifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : Piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

En cas de panne : Faites une sauvegarde de vos données si possible.

Faites contrôler l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagée.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. - L'appareil a été exposé à la pluie ou à l'humidité.
• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.
• L'appareil est tombé ou le coffret a été endommagé.

NE TENTEZ PAS DE REPARER L'APPAREIL VOUS-MEME.

IMPORTANT : Veuillez conserver une preuve d'expédition de votre produit.

Adresse SAV:

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

Hot Line: 0820.03.03.03

Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,19 €/mn)

Site Internet: www.peekton.com

Informations : [e-mail]

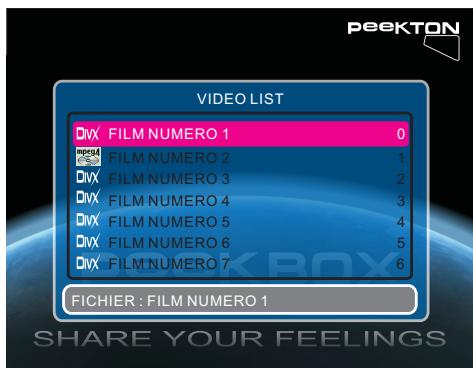

Diffuser vos films sur votre TV

Il vous est possible de regarder vos films favoris sur votre TV.

La MINIPEEK 225 peut lire la plupart des formats vidéo standards incluant :

MPEG1, MPEG2, MPEG4, AVI, MPG, etc.

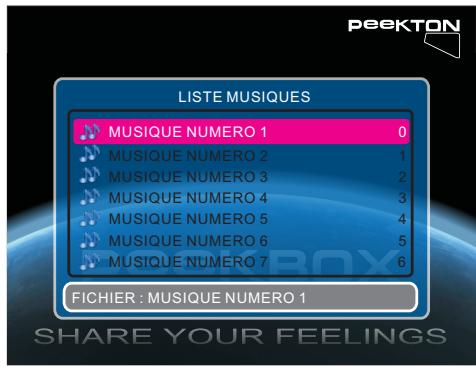

Jukebox audio

La MINIPEEK 225 peut reproduire une variété de fichiers audio tels que le MP3, WMA, à travers votre téléviseur ou votre système audio existant.

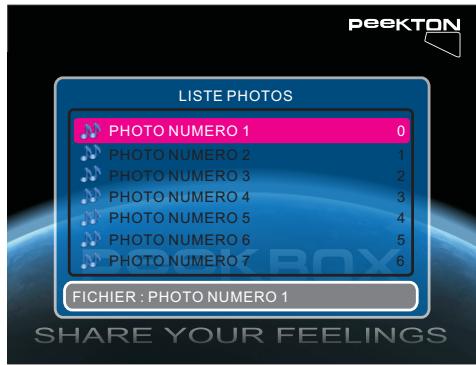

Diaporama photo

La MINIPEEK 225 permet la lecture sous forme de diaporama des fichiers images stockés sur le disque dur tels que vos photos.

Stockage sur disque dur

La MINIPEEK 225 reste un disque dur externe USB 2.0 permettant le stockage de vos données. Le disque dur interne est de type SATA.

www.peekton.com

Mise à jour du firmware

Il est possible de mettre à jour cet appareil en téléchargeant le dernier firmware sur notre site Internet www. pekton. com.

Formats des fichiers supportés	Vidéo	MPEG1/2, MPEG4, VCD (DAT), SVCD, XVID.
	Audio	MP3, WMA, AAC.
	Photo	JPEG/JPG.

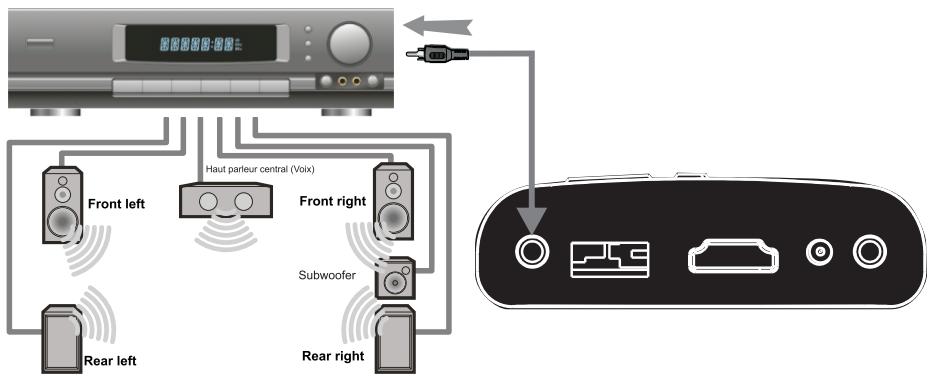

Sorties A/V	Audio Sté reproduction, Composite Video, HDMI, SPDIF coaxiale.
Système TV	NTSC, PAL.
Type de disque dur	2.5" interne SATA .
Système d'exploitation	Windows™ 98, ME, 2000, XP, VISTA, Mac OS X.
Type de partition	FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez W98,ME ou Mac).
Interface USB	USB 2.0
Alimentation	AC-DC Adaptateur secteur externe 220V -> 5V, 2.5A.
Dimensions	L 78 x H 133 x P 21 mm.
Accessoires & Options	Accessoires : Adaptateur secteur, Câbles Jack - RCA A/V, USB (pour PC), Télécommande, Piles, Manuel.

4.1 La MINIPEEK 225 et ses accessoires

PEEKBOX40

TELECOMMANDE

PILES

MANUEL

CABLE A/V

CABLE COAXIAL

ADAPTATEUR SECTEUR

CABLE USB

TOURNEVIS

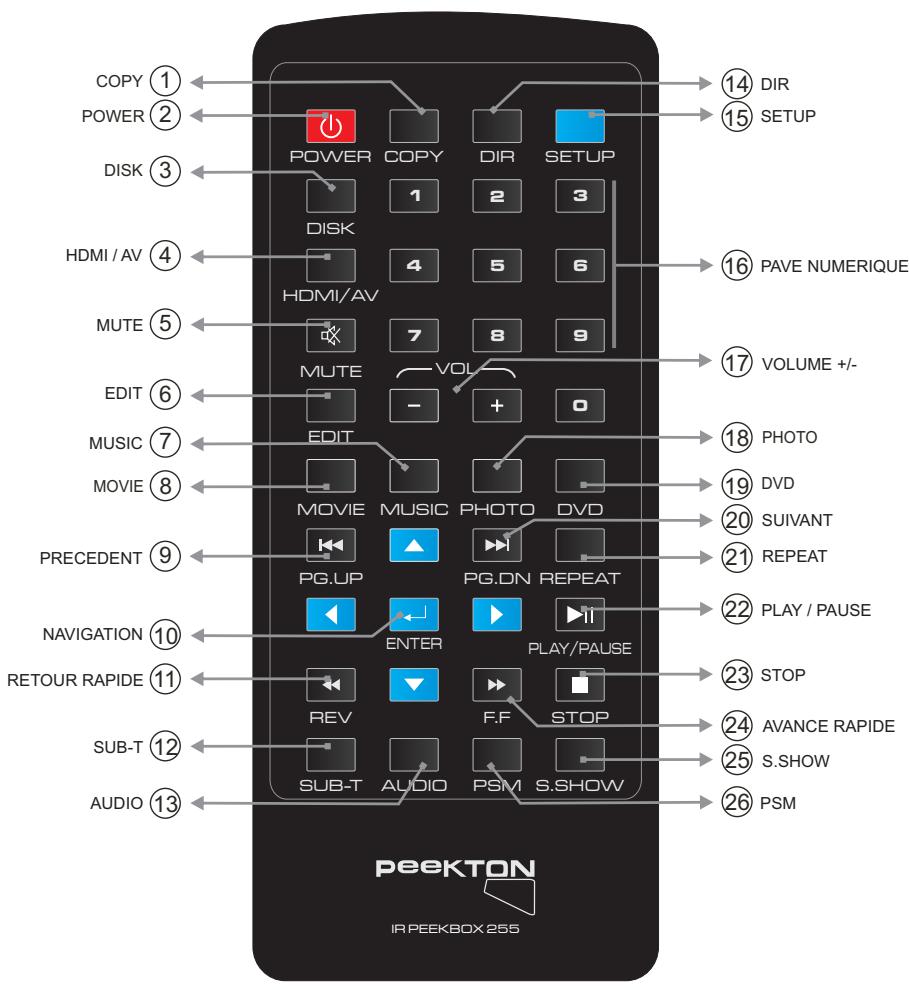

4.6 Fonctions de la télécommande

1) COPY: Permet d'effectuer une copie d'un fichier ou répertoire vers le dossier cible. 2) POWER: Permet d'allumer ou d'éteindre la Peekbox. 3) DISK: Permet de sélectionner le disque ou le volume à parcourir. 4) HDMI / AV : Permet de commuter les sorties audio-vidéo entre HDMI ou A/V.

5) MUTE : Permet de couper momentanément la sortie audio. 6) EDIT: Permet d'accéder au sous-menu d'édition d'un fichier. 7) MUSIC: Permet d'accéder au mode de navigation "MUSIC". 8) MOVIE : Permet d'accéder au mode de navigation "MOVIE".

9) PRECEDENT: Permet d'accéder au fichier ou au chapitre précédent. 10) NAVIGATION: Permet de naviguer dans le contenu ou dans les menus. 11) RETOUR RAPIDE: Effectue un retour rapide sur le fichier en cours de lecture. 12) SUB-T: Permet d'activer ou de changer la piste de sous-titres du fichier en cours de lecture.

13) AUDIO: Permit le changement de piste audio du fichier en cours de lecture. 14) DIR : Permet de sélectionner le dossier cible lors des copies de fichiers. 15) SETUP: Permet d'acceder au menu SETUP (configuration). 16) PAVE NUMERIQUE : Permet de saisir les caractères numériques.

17) VOLUME +/-: Permet d'augmenter ou diminuer le niveau du volume sonore. 18) PHOTO : Permet d'accéder au mode de navigation “PHOTO”. 19) DVD: Permet d'activer le mode de lecture DVD-video. 20) SUIVANT: Permet d'accéder au fichier ou au chapitre suivant.

21) REPEAT: Permet d'activer ou de changer la piste de sous-titres du film. 22) PLAY / PAUSE : Permet de lancer la lecture d'un fichier ou de la suspendre. 23) STOP: Arrête la lecture du fichier en cours. 24) AVANCE RAPIDE : Effectue une avance rapide sur le fichier en cours de lecture.

25) S. SHOW: Permet de choisir le mode de transition des photos lors d'un diaporama. 26) PSM: Permet d'effacer des caractères lors de la saisie de texte ou active le mode vignettes.

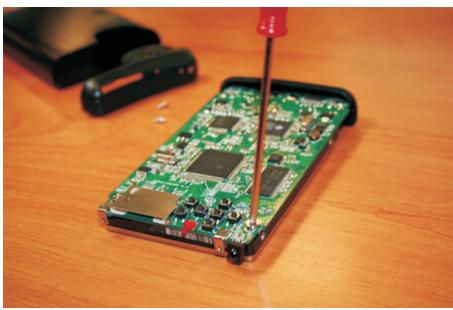

Installation du disque dur

Attention! L'intégration du disque dur dans la MINIPEEK nécessite toute votre attention. Vous devez manipuler les éléments avec précaution afin de ne pas endommager les systèmes électroniques.

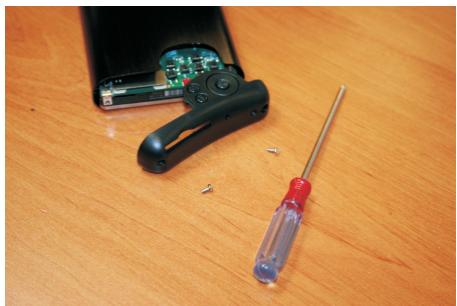

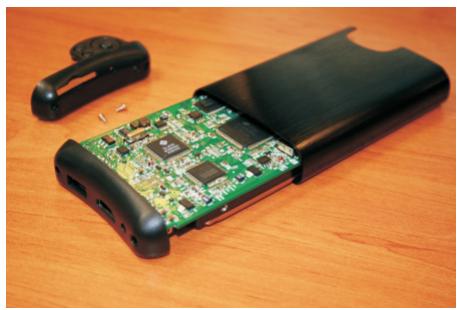

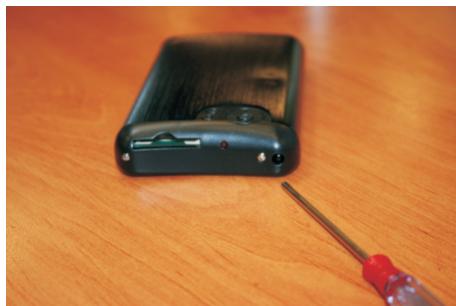

1. Dévisser les deux vis sur la face avant de la MINIPEEK.

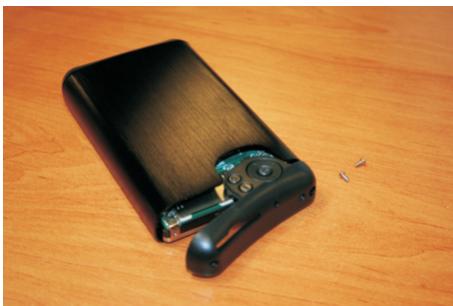

2. Une fois les deux vis retirées, délogez la face avant de la MINIPEEK.

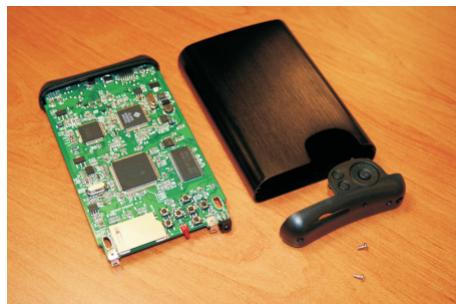

3. Délogez ensuite la carte mère en l'extrayant par la face arrière.

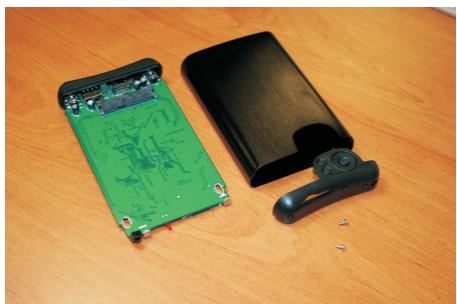

4. Retournez la carte mère afin d'accéder à l'emplacement du disque dur.

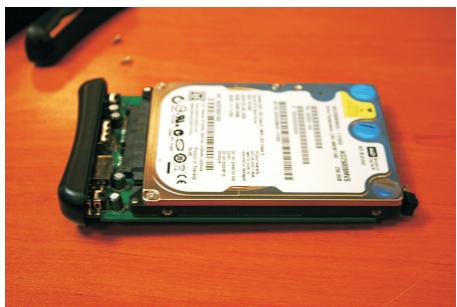

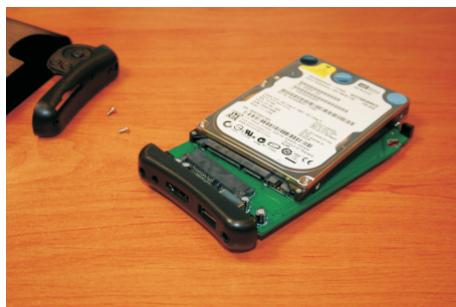

5. Positionnez le disque dur sur son emplacement, en face des connexions SATA.

6. Faites glisser le disque dur vers les connexions jusqu'à ce qu'il soit entièrement connecté.

Installation du disque dur

7. Fixez le disque dur par le dessous, à l'opposé de la connexion SATA en utilisant les deux vis de fixation.

8. Réintégrez la carte avec le disque dur dans le boîtier en respectant le sens et en suivant le rail.

9. Repositionnez la face avant avec précaution en ajustant les boutons sur leurs emplacements.

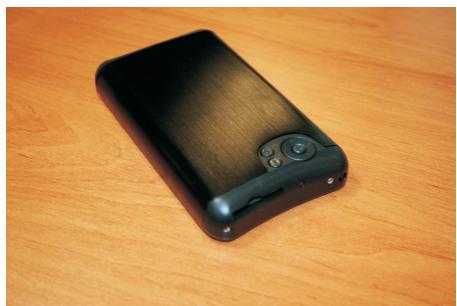

10. Vissez les deux vis frontales afin de refermer le boîtier. L'intégration est terminée.

NOTE : Lorsque vous raccordez le boîtier sur le port USB de votre ordinateur, le cordon HDMI ainsi que l'alimentation externe doivent être débranchés pour que le disque dur soit détecté par votre ordinateur.

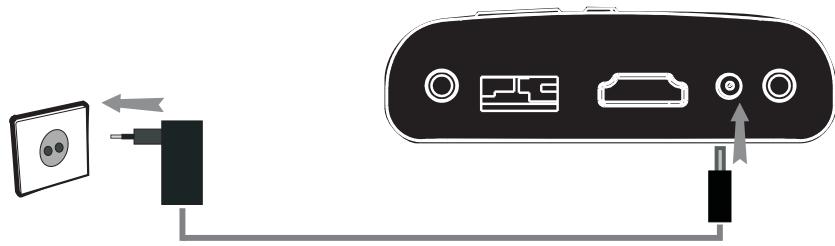

6.1 Branchement à l'alimentation secteur

1. Par mesure de sécurité, raccordez en premier l'adaptateur sur votre prise secteur.
2. Raccordez ensuite le connecteur d'alimentation à la MINIPEEK.

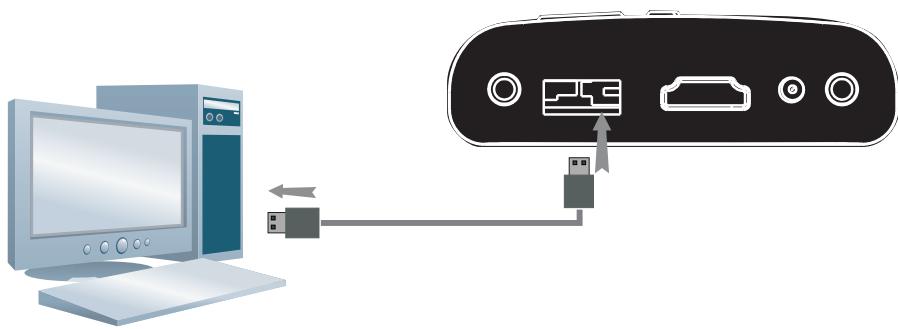

6.2 Connexion à l'ordinateur via le port USB

Raccordez votre MINIPEEK à un port USB de votre ordinateur en utilisant le cordon USB fourni. Le cordon dispose des mêmes connecteurs sur ses deux extrémités.

Vous devez débrancher le cordon HDMI et l'adaptateur secteur pour raccorder votre MINIPEEK à votre ordinateur.

Important : Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et doit apparaitre dans votre « Poste de travail » comme un disque dur amovible.

Pourquoi formater le disque dur?

Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de créer les pistes où seront enregistrées vos informations.

Note importante :

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Attention à ne pas exécuter les commandes suivantes sur Notre ordinateur pendant le processus de formatage de votre PEEKTOX 40.

Si vous procédez aux manipulations suivantes sur le disque dur de votre système, Notre ordinateur pourrait ne plus redémarrer.

ASSUREZ-VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 40 ET NON CELUI DE VOTRE ORDINATEUR.

EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).

Si vous pensez ne pas être en mesure de formater votre disque dur sans problème, n'hésitez pas à faire appel à une personne ayant déjà effectué cette manipulation.

Nous déclinons toute responsabilité en cas de perte de données, due à une mauvaise manipulation.

1. Sur votre PC, rendez-vous dans le menu "Démarrer", puis faites un clic droit sur l'icône "Ordinateur" puis, choisissez "Gérer".
2. Vous accédez ensuite au logiciel "Gestion de l'ordinateur". Sélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis désissez "créer une nouvelle partition" (2).

7.1 Sous windows XP, 2000, VISTA (suite)

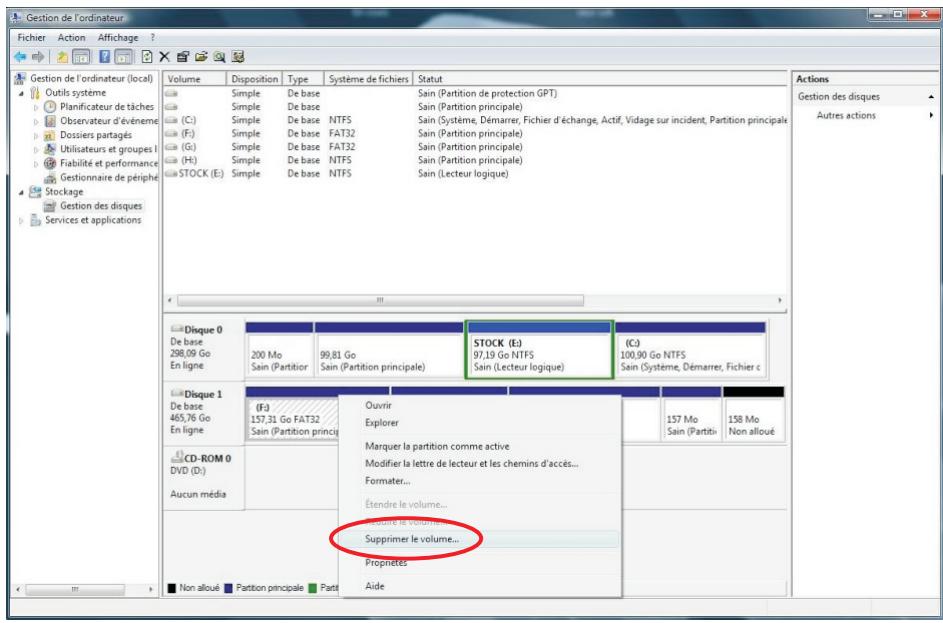

1. Dans la fenêtre inférieure, faites un clic droit sur le disque dur de la Peekbox, puis, s'il est déjà partitionné, supprimez la ou les partition(s) présente(s). Sinon, passez directement à l'étape 4.

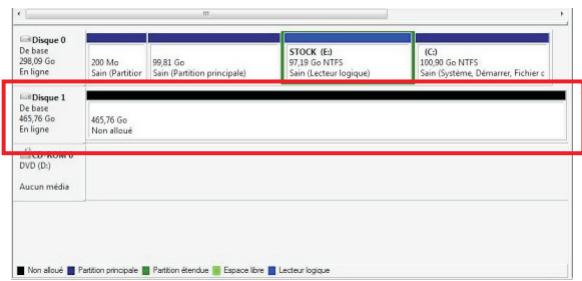

Une fois l'ensemble des partitions supprimé, vous obtenez un disque dur "non alloué".

Il est représenté par une bande horizontalement de couleur noire.

Vous pouvez alors passer à l'étape suivante consistant à créer une nouvelle partition (ou volume simple).

7.1 Sous windows XP, 2000, VISTA (suite)

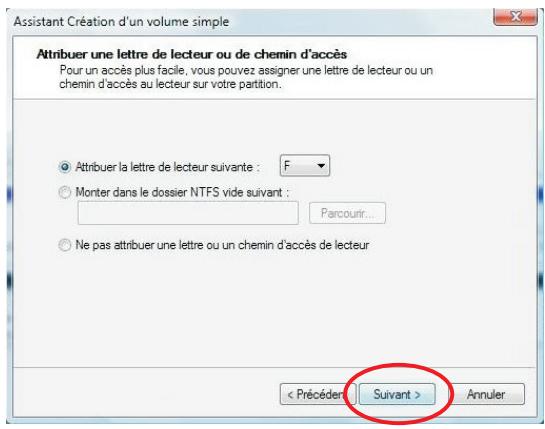

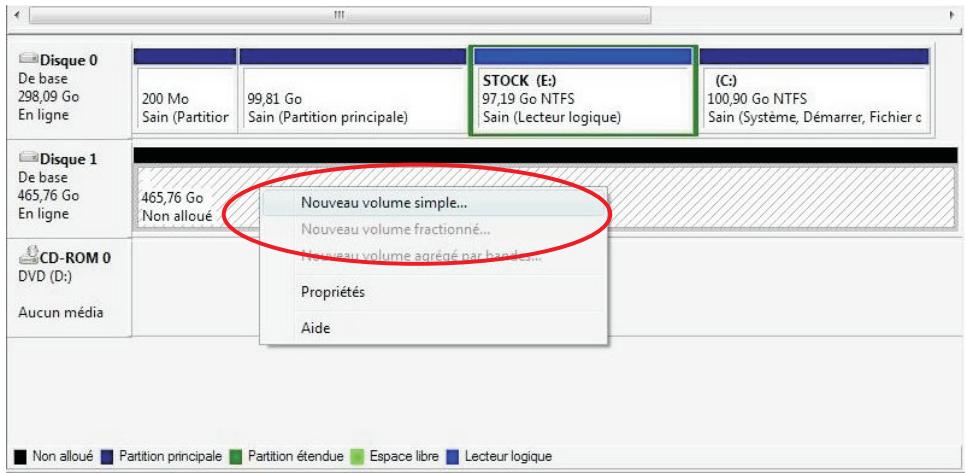

1. Faites un clic droit dans la barre horizontalement puis sélectionnez "Nouveau volume simple" pour Vista ou "Nouvelle partition" pour XP.

1. Une fenêtre d'assistant s'ouvre afin de vous guider dans la procédure de formatage.

La majorité des paramétrages doivent conserver leur valeur par défaut.

La première fenêtre vous présente l'assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

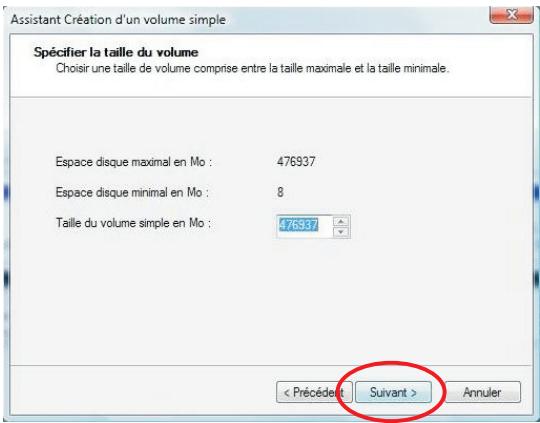

Cette fenêtre vous présente la capacité de votre disque dur qui peut légèrement différer des caractéristiques annoncées.

Ne modifie pas les valeurs par défaut et cliquez directement sur "Suivant".

7.1 Sous windows XP, 2000, VISTA (suite)

1. La fenêtre suivante propose différents types de formatage et de constitution du volume.

Ne modifiez pas ces paramètres, laissez les valeurs par défaut puis cliquez sur "Suivant".

Vous pouvez ensuite cliquer sur "Suivant".

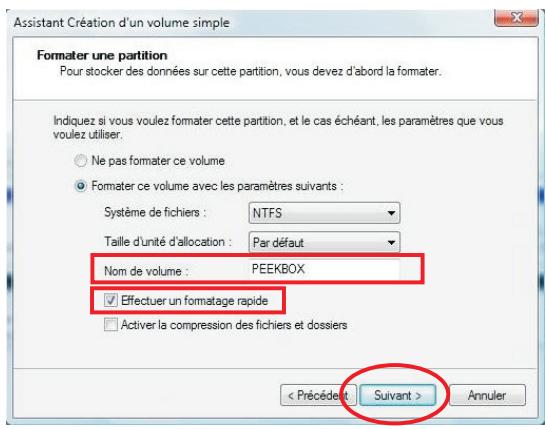

1. La fenêtre suivante propose différents systèmes de fichiers pour le formatage ainsi que certaines autres options.

Ici, vous ne devez modifier que deux valeurs :

• Nom de volume (de préférence en majuscules et en un seul mot)
• Effectuer un formatage rapide (doit être coché)

7.1 Sous windows XP, 2000, VISTA (suite)

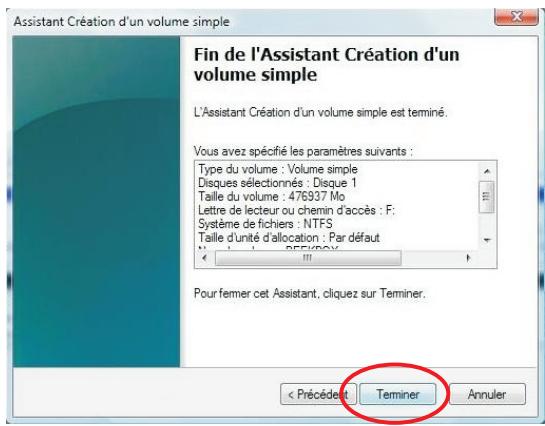

1. La fenêtre suivante présente un résumé de la configuration du formatage.

Vous pouvez cliquer sur le bouton "Terminer" pour lancer le formatage.

1. Lorsque le formatage est lancé, la mention "formatage en cours..." s'affiche dans la ligne. Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette procédure. Lorsque la mention "Sain" apparait, le disque dur doit s'afficher dans le "Poste de travail" ou "Ordinateur". Vous pouvez alors fermer l'outil de Gestion des disques et vous rendre dans votre Explorateur de fichiers.

7.1 Sous windows XP, 2000, VISTA (suite)

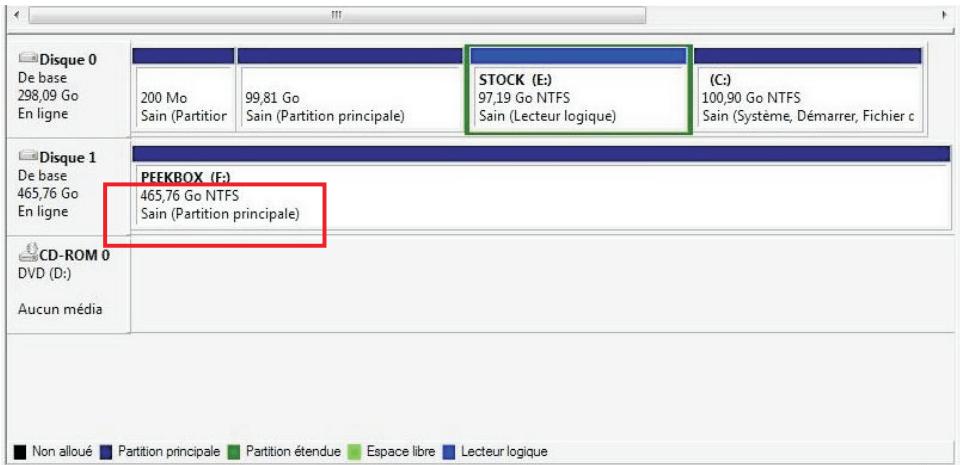

1. Lorsque vous utilisez le disque dur avec votre "Explorateur de fichiers", ne perdez pas de vue qu'il s'agit d'un périphérique de stockage USB et qu'il nécessite d'être retiré informatiquement avant de l'être physiquement.

Par conséquent, n'oubliez pas de "Retirer le périphérique en toute sécurité" en utilisant la fonction de Windows disponible dans la barre des tâches.

7.2 Sous mac OS x

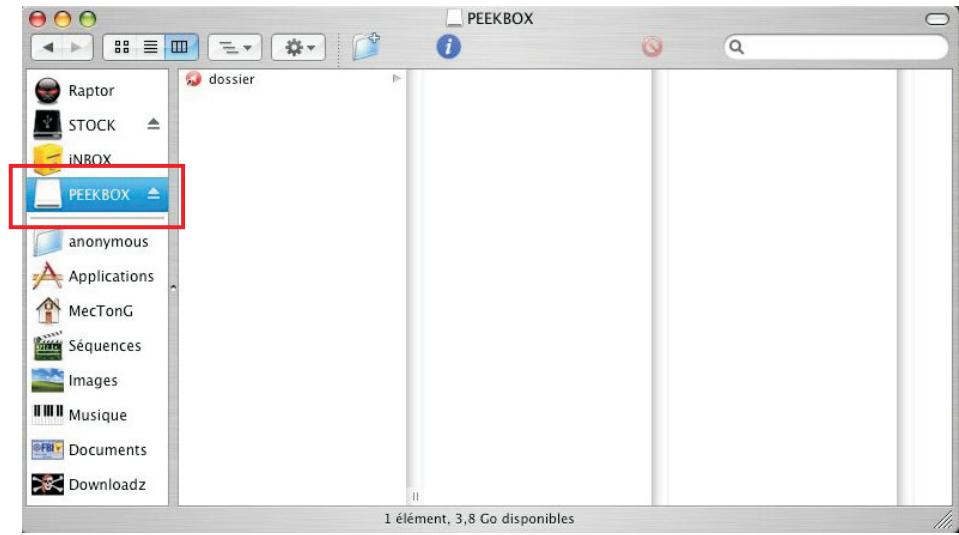

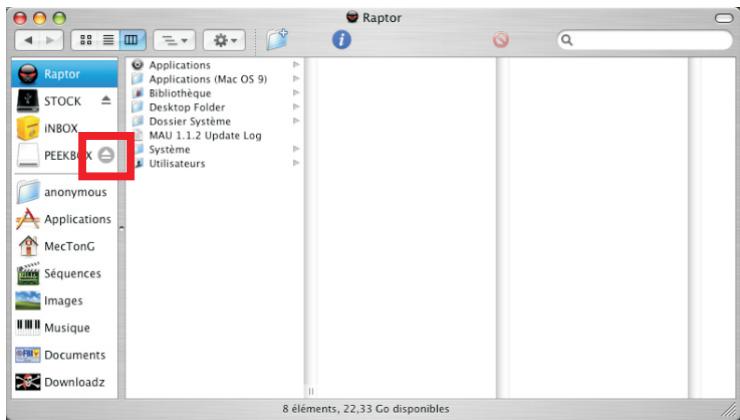

1. Si le disque dur n'est pas formaté, Mac OSX vous propose son initialisation automatiquement. Sinon, le disque dur apparait comme ci-dessous mais le formatage est néanmoins nécessaire.

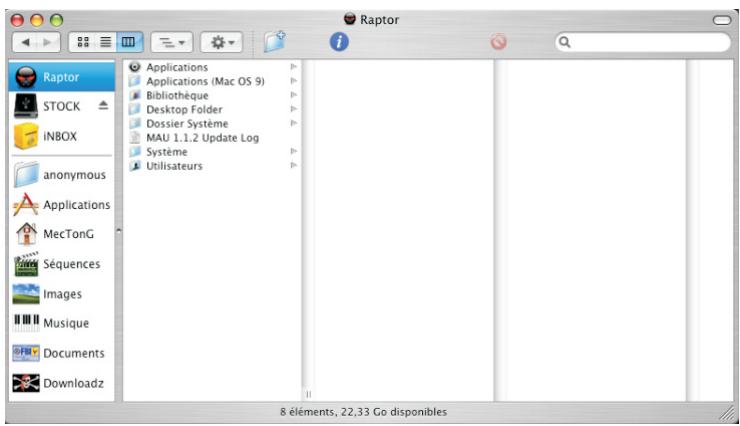

7.2 Sous mac OS x (suite)

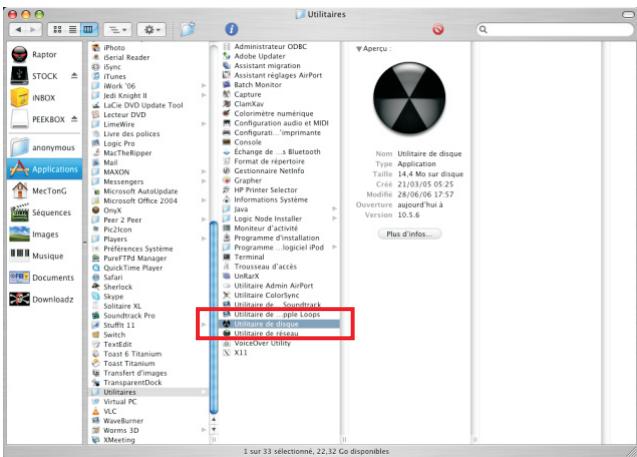

1. Vous devez ouvrir l'application « Utilitaire de disque » (l'icône peut différer en fonction des versions) située dans le dossier Applications > Utilitaires.

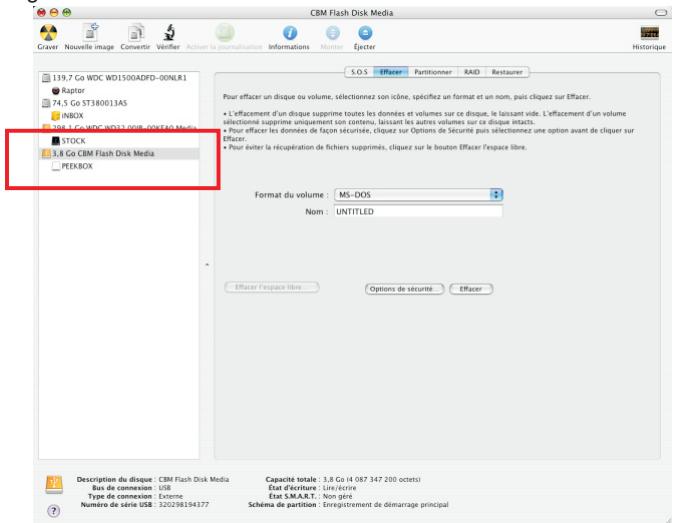

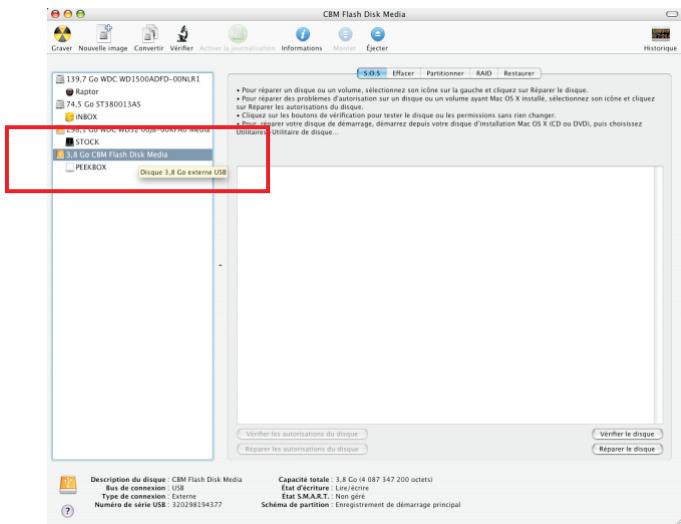

1. Une fois « Utilitaire de disque » ouvert, sélectionnez le disque dur à formater comme indiqué ci-dessous.

7.2 Sous mac OS x (suite)

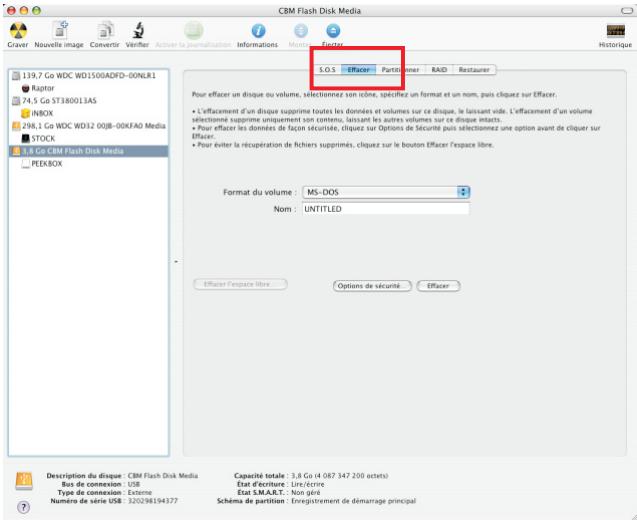

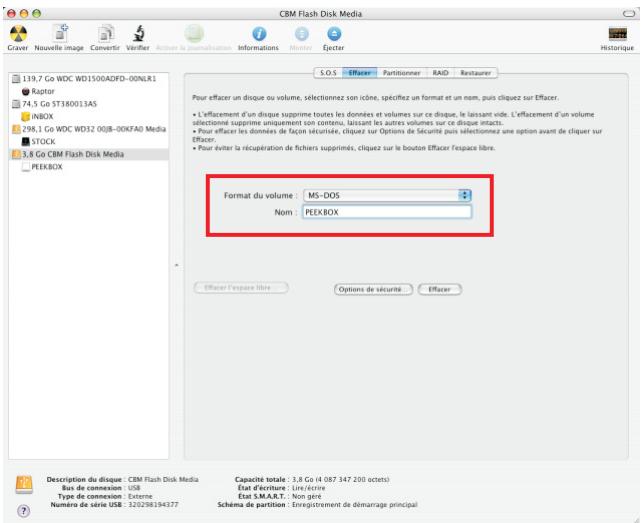

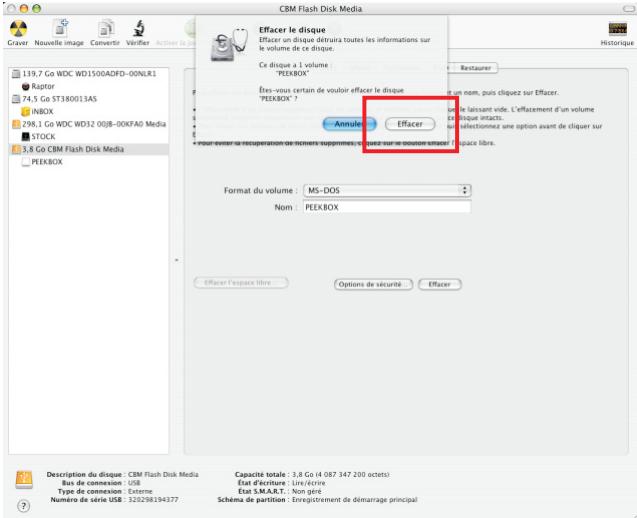

1. Cliquez ensuite sur l'onglet « Effacer » pour supprimer la partition actuelle et en créer une nouvelle.

1. Le format du volume doit impérativement être « MS-DOS », son nom doit être en majuscule et en un seul mot.

7.2 Sous mac OS x (suite)

1. Ensuite, cliquez directement sur le bouton « Effacer » et confirmez votre choix avec la boîte de dialogue.

1. Une fois le formatage terminé, la nouvelle partition apparait sous le disque dur dans la colonne de gauche.

7.2 Sous mac OS x (suite)

1. Vous pouvez alors fermer l'application "Utilitaire de disque" et voir votre disque dur apparaître dans le Finder.

Vous pouvez maintenant y copier vos fichiers (glisser/déposer ou copier/coller).

IMPORTANT : Il est impératif d'éjecter le disque dur à l'aide du bouton d'éjection (ou en le déposant sur la corbeille s'il apparaît sur le bureau) avant toute déconnexion du port USB.

1. Une fois le disque dur éjecté, il n'apparaît plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconnecter du port USB.

8.1 Connecter la peekbox à l'ordinateur

1. Vérifiez dans un premier temps que vous avez bien débranché le cordon HDMI ainsi que l'adaptateur secteur. Si ces cordons sont branchés, la MINIPEEK ne sera pas reconnue par votre ordinateur.
2. Raccordez ensuite la MINIPEEK à votre ordinateur en utilisant le cordon USB fourni. Lorsque vous la raccordez à l'ordinateur avec le cordon USB, la MINIPEEK démarre automatiquement en mode USB et doit apparaître dans votre "Poste de travail" (ou "Ordinateur" sur Vista) ou dans le "Finder" sur Mac.

8.2 Transférer vos fichiers

Lorsque votre disque dur apparait sur votre ordinateur, vous pouvez utiliser la fonction "Copier/Coller" pour y copier vos données (la fonction Glisser/Déposer fonctionne aussi).

Attention! Avant toute déconnexion du port USB de votre ordinateur, n'oubliez pas d'utiliser la fonction "Retirer le périphérique en toute sécurité" sur Windows ou "Ejecter" sur Mac.

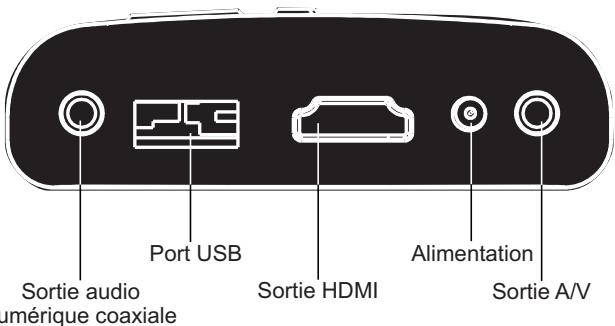

Connexions

9.1 Connexion audio/vidéo analogue

Votre MINIPEEK possède une sortie audio/vidéo composite de type Jack 3.5 pour être reliée à votre TV. Vous devez donc utiliser le cordon Jack-RCA afin d'effectuer le raccordement sur l'entrée A/V de votre TV.

9.2 Connexion audio/vidéo numérique

Votre Peekbox possède une sortie audio/vidéo numérique de type HDMI.

Vous pouvez donc la raccorder à votre téléviseur via un câble HDMI (non fourni).

NOTE: Ce mode de connexion apporte le meilleur compromis en termes de qualité audio/vidéo.

Connexions

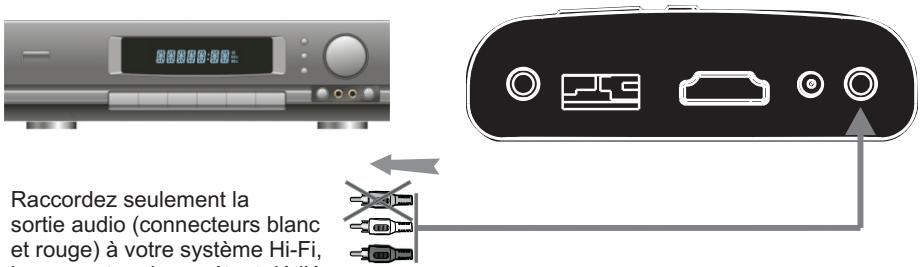

9.3 Connexion audio analogue

Votre Peekbox possède une sortie audio stéréo analogique sur le même connecteur que la sortie video (voir page précédente). Vous pouvez donc utiliser le même cordon pour un raccordement à un système Hi-Fi.

Raccordez seulement la sortie audio (connecteurs blanc et rouge) à votre système Hi-Fi, le connecteur jaune étant dédié au signal vidéo.

9.4 Connexion audio numérique

Votre Peekbox possède une sortie audio numérique de type SPDIF coaxiale. Vous pouvez donc la raccorder à un système Home Cinéma via le câble coaxial fourni.

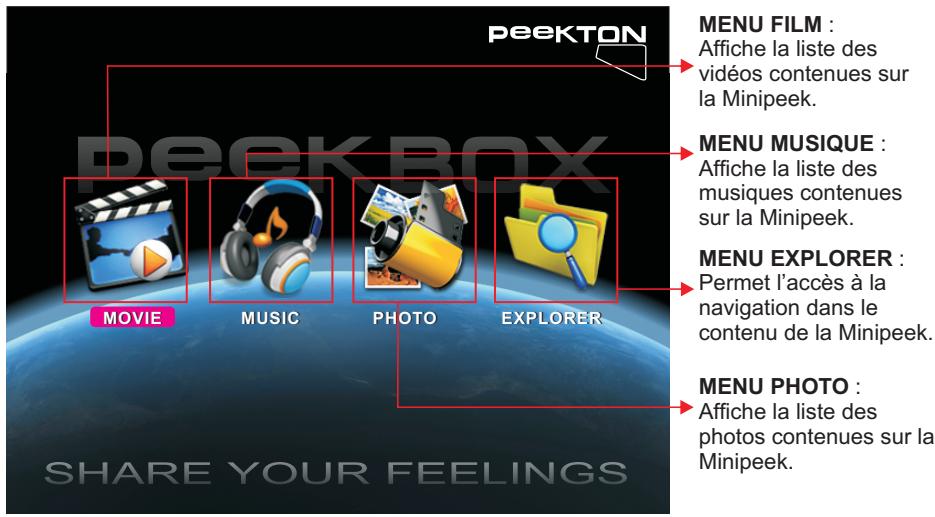

10.1 Menu principal

Vous pouvez accéder à ces sous-menus en utilisant les touches fléchées et ENTER. Vous pouvez aussi y accéder en pressant les touches MOVIE, MUSIC ou PHOTO de la télécommande. Pour revenir au menu principal, pressez la touche DISK puis sélectionnez le volume à parcourir.

10.2 Menu MOVIE

Ce menu affiche toutes les vidéos compatibles représentées sur le volume en cours (les répertoires ne sont pas affichés).

Les vidéos sont affichées sous forme de liste.

Vous pouvez alors accéder au fichier vidéo souhaité à l'aide des touches fléchées et lancer la lecture en pressant ENTER ou PLAY.

NOTE : Utilisez le menu EXPLORER et la touche DVD pour lancer la lecture d'un DVD-video (dossier VIDEO_TS).

10.3 Menu MUSIC

Ce menu affiche tous les fichiers audio compatibles présents sur le volume en cours (les répertoires ne sont pas affichés).

Les fichiers audio sont affichés sous forme de liste.

Vous pouvez alors accéder au fichier audio souhaité à l'aide des touches fléchées et lancer la lecture en pressant ENTER ou PLAY.

NOTE : Une fois la lecture lancée, l'ensemble des fichiers audio est lu.

10.4 Menu PHOTO

Ce menu affiche tous les fichiers image compatibles présents sur le volume en cours (les répertoires ne sont pas affichés).

Les fichiers sont affichés sous forme de liste.

Vous pouvez alors accéder au fichier image souhaité à l'aide des touches fléchées et lancer la l'affichage en pressant ENTER ou PLAY.

Une fois l'image affichée, vous effectuez une inversion de cette image en utilisant les touches HAUT et BAS ou des rotations en utilisant les touches DROITE et GAUCHE.

NOTE : Si vous activez la fonction APERCU PHOTO dans le menu SETUP, les images seront alors affichées sous forme de vignettes. Les fonctionnalités de lecture restent inchangées.

10.5 Menu SETUP

Ce menu vous permet de configurer la MINPEEK ainsi que les fonctions de lecture.

Pressez la touche SETUP de votre télécommande pour accéder à ce menu.

Utilisez les touches DROITE et GAUCHE pour vous sélectionner la page du menu à laquelle vous souhaitez accéder puis pressez la touche BAS pour y entrer.

Utilisez ensuite les touches HAUT et BAS pour sélectionner l'option à configurer puis pressez la touche DROITE pour accéder aux différents réglages possibles.

Une fois le réglage désiré mis en surbrillance, pressez la touche ENTER pour valider, puis pressez la touche GAUCHE pour quitter l'option, pressez de nouveau la touche GAUCHE pour revenir aux pages du menu SETUP.

Pressez la touche EXIT ou de nouveau la touche SETUP pour quitter le menu SETUP et retourner au menu principal.

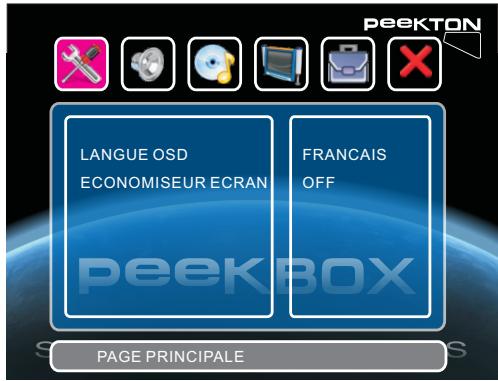

Permet de configurer la langue de l'OSD et d'activer ou non l'économiseur d'écran.

Vous avez le choix parmi quatre langues pour l'OSD (français, anglais, allemand et espagnol).

L'économiseur d'écran permet de préserver votre écran de télévision en cas d'image fixe risquant de marquer votre tube ou votre dalle plasma.

10 Fonctions de la MINIPEEK

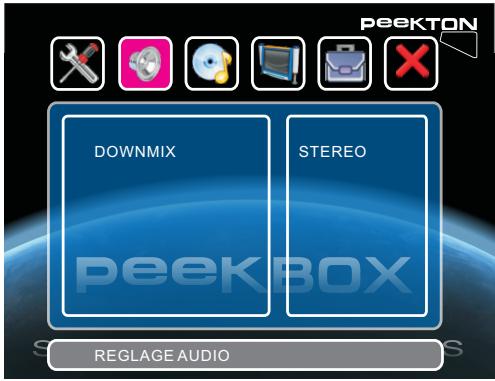

Permet de sélectionner le type de traitement audio en fonction du fichier lu.

Si vous lisez un fichier audio/vidéo contenant une piste audio encodée en 5.1, vous pouvez alors configurer le Downmix sur "5.1" afin que le signal audio soit transmis en 5.1 via la sortie audio numérique optique.

En revanche, si vous ne disposez pas d'un équipement 5.1 avec amplificateur Home Cinéma, préférez alors le réglage "STEREO".

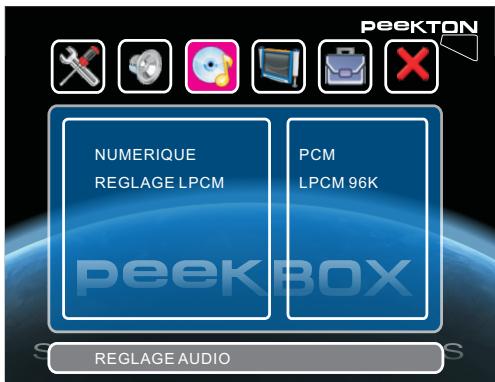

3. REGLAGE AUDIO (second page)

Permet de configurer la sortie audio numérique optique et le traitement numérique LPCM.

La sortie audio numérique peut être régée sur "PCM" ou "RAW".

Le mode "PCM" permet de retranscrire tous les signaux audio en stéréo afin qu'il soit correctement produit par le système Hi-Fi via la connexion optique.

Le mode "RAW", quant à lui, transmet le signal audio tel qu'il est sur le support (par exemple AC3 5.1). Cela requiert d'avoir un système Home Cinéma capable de découvrir ces signaux.

Le réglage LPCM permet de déterminer l'échantillonnage de la sortie numérique, par défaut sur "96K".

NOTE : Pour lire un DVD-video en 5.1 avec un système Home Cinéma, vous devez donc régler le Downmix sur "5.1" et la sortie numérique sur "RAW".

Fonctions de la MINIPEEK

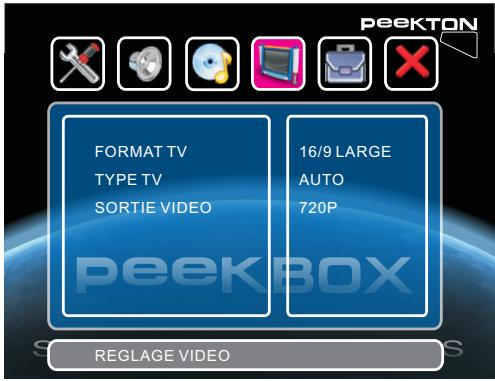

Permet d'indiquer le format de votre TV (16/9 ou 4/3), le type (PAL ou NTSC) et la sortie vidéo (Composite ou HDMI).

Le format TV peut être réglé sur 16/9, 4/3 LETTER BOX ou PAN SCAN.

Le type TV peut être réglé sur PAL, NTSC ou AUTO (s'adapte automatiquement en fonction de la source vidéo).

La sortie vidéo peut être réglée sur COMPOSITE (analogique), 720P et 1080P (numérique via la sortie HDMI).

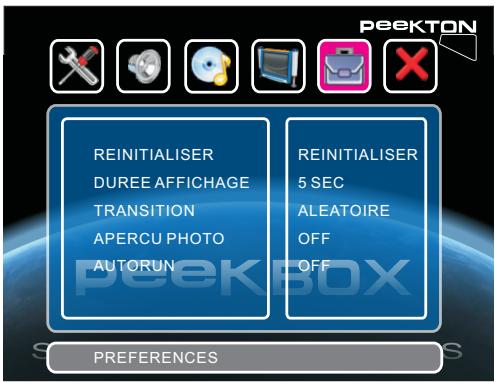

Permet de configurer d'autres options telles que la durée d'affichage des photos en mode diaporama, le type de transition des photos, l'activation de l'aperçu des photos (mode vignettes).

La réinitialisation permet de rétablir tous les réglages par défaut de l'appareil.

La durée d'affichage correspond au temps pendant lequel une photo reste affichée en mode diaporama.

La transition définit la façon dont vont s'enchainer les photos en mode diaporama.

Le mode APERCU PHOTO correspond à l'affichage des photos sous forme de vignettes lorsque vous accéder au menu PHOTO à partir du menu principal.

Le mode AUTORUN quant à lui, permet de lancer automatiquement la lecture des fichiers présents lorsque vous allumez l'appareil.

Fonctions de la MINIPEEK

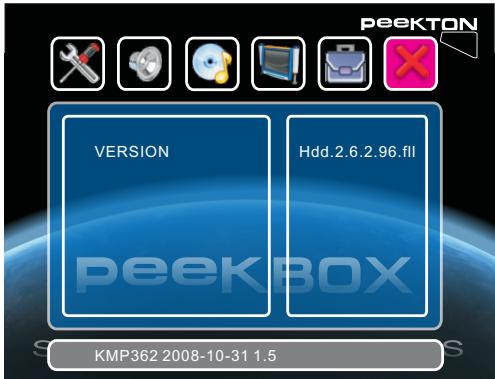

Permet de quitter le menu SETUP en pressant ENTER ou BAS.

Cette page permet aussi de visualiser les informations concernant les versions logicielle et matérielle de votre appareil.

11.1 Touche DISK

Il est possible de désirer le volume que vous souhaitez explorer en utilisant la touche DISK de la télécommande.

Cette fonctionnalité est utile lorsque vous avez un disque dur partitionné en plusieurs volumes ou lorsque vous connectez une clé USB ou une carte SD.

Pressez la touche DISK pour afficher les différents volumes disponibles, utilisez les flèches HAUT et BAS pour sélectionner le volume désiré et pressez la touche ENTER pour valider.

11.2 Touche HDMI / AV

Il est possible de changer le mode de sortie vidéo entre HDMI et AV en utilisant la touche HDMI/AV de la télécommande.

HDMI correspond à la sortie audio-video numérique HDMI.

AV correspond à la sortie audio-video analogue (vidéo composite et audio stéréo RCA).

À chaque pression sur cette touche, l'appareil commute d'un mode de sortie vidéo à un autre.

11.3 Touche EDIT

La touche EDIT vous permet d'accéder au menu contextuel des fichiers lors de la navigation dans le contenu d'un volume.

Lorsque vous mettez un fichier en surbrillance à l'aide des touches fléchées, vous pouvez utiliser cette touche pour afficher le menu d'édition.

Le menu contextuel affiche les options suivantes :

• COPIER: Permet de copier le fichier sélectionné dans le réseau cible.
• SUPPRIMER : Permet la suppression du fichier sélectionné.
• RENOMMER: Permet de renommer le fichier sélectionné.
• CREER DOSSIER: Permet la création d'un réseau à ce niveau d'arborescence.
• INFOS : Permet d'obtenir des informations sur le fichier sélectionné.
• ANNULER: Permet d'annuler la pression sur la touche EDIT.

11.4 Touche COPY

La touche COPY permet d'effectuer la copie complète d'un réseau vers le dossier cible.

Cette fonction permet par exemple de copier le contenu d'une carte mémoire afin de la réutiliser ensuite avec votre appareil photo numérique.

11.5 Touche DIR

La touche DIR permet de faire du dossier en cours le dossier de destination lors de la copie de fichiers. Le dossier "cible" (destination) doit être sur une partition au format FAT (FAT, FAT32,...).
