| Type de produit | Climatiseur mobile |
| Marque | PEEKTON |
| Modèle | CLIMPACK 35R |
| Puissance frigorifique | 12000 BTU / 3500 W |
| Puissance calorifique | 11000 BTU / 3000 W |
| Surface climatisable recommandée | Environ 30 m² |
| Réfrigérant | R407C (gaz écologique) |
| Compresseur | Certifié TOSHIBA |
| Alimentation électrique | 220 V / 50 Hz |
| Débit d'air maximum | 360 m³/h |
| Niveau sonore | < 52 dB(A) |
| Dimensions (L × H × P) | 530 × 860 × 420 mm |
| Poids net / brut | 40 kg / 44 kg |
| Capacité du bac de réserve | 4 litres |
| Fonctions principales | Climatisation, ventilation, déshumidification, chauffage automatique et programmable |
| Type de filtre | Filtre lavable anti-bactériens et anti-moisissure |
| Nettoyage du filtre | Toutes les 2 semaines à l'eau chaude et produit vaisselle |
| Télécommande | Multi-fonctions avec affichage à cristaux liquides |
| Programmation | Programmation 24 heures, modes automatique et nuit |
| Garantie | 2 ans pièces et main-d'œuvre |
| Sécurité | Alarme bac plein, sécurité électrique automatique, normes CE |
| Contenu de l'emballage | Climatiseur mobile, kit fixation fenêtre, télécommande, manuel, tube évacuation air chaud avec adaptateurs |
FOIRE AUX QUESTIONS - CLIMPACK 35R PEEKTON
Questions des utilisateurs sur CLIMPACK 35R PEEKTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice CLIMPACK 35R - PEEKTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CLIMPACK 35R de la marque PEEKTON.
MODE D'EMPLOI CLIMPACK 35R PEEKTON
Confort:
Climatisation
Ventilation
Déshumidification
Fonction chauffage automatique et programmable sans évacuation extérieure.
Programmation des fonctions sur 24 heures
Mode automatique et mode nuit programmables
Réglage digital de la température
Réglage de la vitesse et de la ventilation
Filtre lavable anti-bactériens
Filtre lavable anti-moisissure
Trappe de rangement pour télécommande
Télécommande toutes fonctions.
Sécurité:
Respect des normes CE
Gaz écologique R407C
Alarme bac plein et sécurité électrique automatique
Compresseur certifié TOSHIBA.
Espace climatisé : environ 30 m²(2)
Puisissance frigorifique : 12000 BTU / 3500 W(3)
Puissance calorifique : 11000 BTU / 3000 W
Réfrigérant: R407C
Gaz vert : protection de la couche d'ozone
Compresseur TOSHIBA(1)
Télécommande multi-fonctions
Contrôle digital de la température
Alimentation électrique 220V/50Hz
Bac de réserve : 4 litres
Débit d'air max : 360 m3/h
Niveau sonore: < 52dB(A)
Dimensions: 530 × 860 × 420 mm (LxHxP)
Poids net/brut : 40 / 44 Kg HITACHI.
Votre emballage contient :
Un climatiseur mobile
Un kit de fixation fenêtre
Une télécommande à cristaux liquide
Un manuel d'utilisation
Un tube d'évacuation d'air chaud avec ses adaptateurs
(1)-En fonction des disponibilités de chacune des marques. Quel que soit le modele, les performances restent inchangées (2)-La superficie climatisable peut varier en fonction de la situation thermique de le piece (baie vitrée, exposition, etc...) (3)-La capacité de refroidissement est mesure à une température de 25.5°C (4)-Le niveau de bruit est mesured, selon la norme, à la distance d'un metre de la face avant du climatiseur, en mode refroidissement.

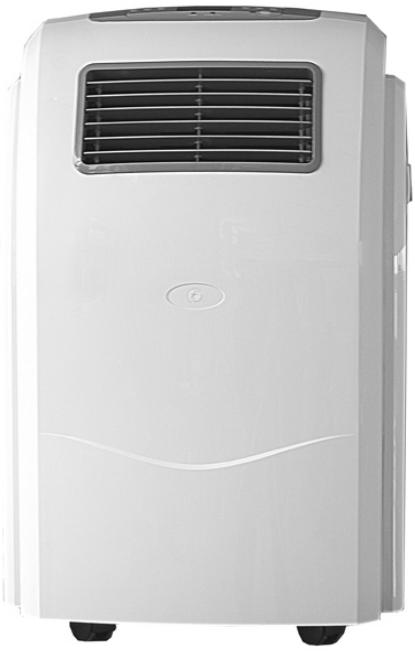

Climatiseur Tube évacuation air chaud

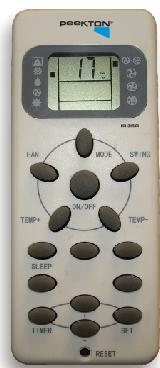

Télécommande

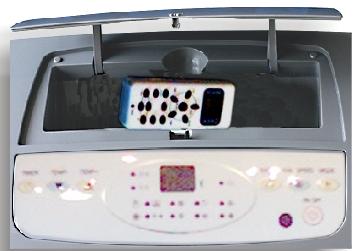

Boîtier rangement télécommande
Tableau de bord de contrôle
Adaptateur tube évacuation air chaud
Tuyau évacuation d'eau
Fixation fenêtre
Recommandations importantes
Ces instructions sont un guide général d'installation des climatiseurs CLIMPACK PEEKTON. Pour des détails précis sur les climatiseurs, vous devrez vous reporter à la notice d'utilisation fournie avec chaque climatiseur.
NOTICE importante
LES PERSONNES NON QUALIFIÉES NE DOIVENT PAS FAIRE L'ENTRETIEN OU LA MAINTENANCE DE CET ÉQUIPEMENT.
Avertissement - DANGER de CHOC électrique
Pour éviter toute possibilité de blessures graves ou de dommages à l'équipement suite à un chic électrique, assurez-vous de toujoursmettre l'appareil hors tension. SUIVEZ ATTENTIVEMENT TOUTES LESINSTRUCTIONS ET TOUS LES AVERTISSEMENTS DANS CE MANUEL POUR EVITER D'ENDOMMAGER L'ÉQUIPEMENT, DE PROVOQUER DES BLESSURES OU DES INCENDIES.
Une mauvaise installation peut endommager l'équipement, créer des dangers et annuler la Garantie. Le fait d'utiliser des composants non testés conformément à ces appareils annule la garantie, peut rendre l'équipement non conforme aux réglementations, et créer un danger et détruire l'équipement.
Ne pas laisser jouer les enfants de moins de 10 ans près du climatiseur. Ne pas insérer d'objet à travers la grille de protection de l'unité extérieure. La prise d'alimentation doit être accessible au cas où vous devriez arrêter le climatiseur. En cas d'absence, déconnecter le climatiseur.
Renseignements généraux
L'air circulant en vase clos, il est indispensable de maintenir les filtres du système de climatisation en excellent état d'entretien. En cas de mauvais entretien, de nombreuses maladies graves peuvent être véhiculées. N'hésitez pas à souscrire un contrat de maintenance pour vous assurer un nettoyage régulier des filtres à air.
Information climatiseur
Le climatiseur assure le chauffage et la climatisation. Il fonctionne en mode froid ou chaud. La fonction chauffage est basée sur le principe d'un convecteur, c'est-à-dire l'inverse de la production de froid, il réchauffe une pièce comme un chauffage de type convecteur.
Mise en GARDE :
S'assurer que l'alimentation électrique de l'unité est débranchée avant d'effectuer l'entretien recommandé qui suit.
- Nettoyer ou remplacer le filtre à air intérieur au début de chaque saison de chauffage ou de climatisation et lorsqu'une accumulation de poussière ou de saleté est visible sur le filtre à air.
- Lire en entier les instructions qui suivent avant d'installer l'appareil.
- NE PAS UTILISER UN AUTRE TYPE DE GAZ DIFFERENT DU R407C
Branchements de l'alimentation électrique : Tout le câblage doit respecter les normes courantes.
Pressions à l'intérieur du système:
Votre système de climatisation contient du frigorigène liquide sous pression. L'installation et l'entretien de cet appareil doivent être effectués par un technicien.
Service après vente
Votre appareil est garanti 2 ans pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.
En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre
Hot Line au 0820.03.03.03 (*) qui vous indiquera les coordonnées d'un installateur/dépanneur le plus proche du lieu d'installation. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels ainsi que toute intervention effectuée par un tiers non agréé par PEEKTON.
- Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat.
- Les incidents entraînés par l'emploi de consommables ou d'accessoires, non conformes aux spécifications
- La modification du matériel pour le rendre conforme à de nouvelles spécifications, différentes des spécifications d'origine. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
- Une alimentation électrique qui ne conforme pas aux spécifications d'installation et d'environnement.
- Les accidents ou catastrophes, y compris les incendies, les dégâts des eaux, la foudre et les tremblements de terre.
- Les pièces d'usure normales dites consommables : Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit,
- Les accessoires égarés ou manquants, Lorsqu'un produit est utilisé à titre professionnel.
En cas de panne : Faites contrôler l'unité par un technicien d'entretien qualifié si:
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
- L'unité a été exposée à la pluie ou à l'humidité,
- L'unité ne semble pas fonctionner normalement,
- Les performances de l'unité se sont sensiblement modifiées,
- L'unité est tombée ou le coffret a été endommagé.
N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITÉ VOUS-MÊME.
Important: Veuillez conserver la preuve d'achat de votre produit.
Adresse SAV:
Ste NES (SAV Peekton), rue des genêts,
Zone de la Saussaye, 45545 St Cyr En Val
(*)Du Lundi au Vendredi de 10h à 12h et de 14h à 18h, 1.19€ /mm
Site Internet: www.peekton.com
Informations: Info@peekton.com
Nous vous remercions de la confiance que vous nous avez témoignée en choisissant l'un des produits de notre gamme.
Ces climatiseurs ont été développés avec le plus grand soin, pour vous apporter un maximum de confort en traitant l'air ambiant de votre intérieur dans les meilleures conditions et avec une installation préalable minime.
Les différents modèles sont adaptés à des pièces dont les superficies vont de 14 à 30m² pour des hauteurs de plafond conventionnelles, à savoir 2,50 mètres. Lire attentivement ce livre d'instruction avant d'utiliser votre climatisation mobile.
Ce manuel d'instruction n'est pas un contrat et ne vous est fourni qu'à titre de référence. Nous nous réservons le droit d'apporter des changements techniques sans préavis.
Les symboles suivants sont utilisés dans ce manuel pour vous alerter sur les points importants ou potentiellement dangereux pour vous ou votre produit. Il convient d'y attacher toute votre attention.
Ce symbole concerne les manipulations pouvant entraîner des blessures sérieuses et même la mise en danger de votre vie.
Ce symbole concerne les manipulations pouvant engendrer des blessures, ou la dépréciation partielle ou complète de votre produit.
Mise en garde sécurité
Lisez très attentivement ces instructions et n'hésitez pas à contacter votre revendeur ou notre hotline si vous avez des difficultés.
- N'utilisez ou ne stockez aucun produit inflammables à proximité de toute climatiseur. N'utilisez pas toute climatiseur près de source de gaz, d'une flamme ou de toute source inflammable.
- Les climatiseurs mobiles ne sont pas spécifiés pour renouveler l'air de votre intérieur par de l'air extérieur. N'hésitez pas à aérer fréquemment de façon à renouveler l'oxygène de l'air ambiant. De nombreuses applications telles que l'emploi du gaz consomment une part importante de l'oxygène de l'air, son non renouvellement peut entraîner, dans des cas extrêmes, des suffocations.
- Débranchez votre unité du secteur quand vous ne l'utilisez pas ainsi qu'avant toute manipulation telle que le nettoyage. N'utilisez pas d'adaptateur secteur ou de prolongateur autres que ceux fournis avec votre produit. Si le cordon secteur est endommagé, il doit être remplacé par notre équipe technique ou une personne qualifiée, afin d'éviter tout risque d'électrocution.
Mise en garde sécurité (suite)
L'unité doit être reliée à une prise de terre pour assurer une meilleure sécurité électrique. Quelle que soit l'anomalie électrique, faites appel à un electricien professionnel.
- Ces produits ne sont pas prévus pour être manipulés sans assistance, par des enfants ou par des personnes dont les capacités sensorielles, mentales ou physiques ne permettraient pas d'assurer leur sécurité.
- L'utilisation d'accessoires non spécifiés, ou n'ayant pas été vendus à cet effet par un professionnel de la climatisation, peut engendrer des dégâts matériels, des incendies, des électrocutions ou toute autre forme de dommages.
- Afin d'éviter tout risque d'électrocution, ne pas mouiller ou immerger le climatiseur ou ses cordons d'alimentation dans de l'eau ou d'autres liquides. Ne pas utiliser votre climatiseur près d'une source d'humidité. (La distance minimum à respecter est d'au moins 60 cm).
- Ne pas obstruer les sorties ou entrées d'air de votre climatiseur.
- Ne pas utiliser votre climatisationur dans une pièce non ventilée.
- Ne pas exposer votre climatisationur à une source de chaleur importante ou aux rayons directs du soleil, à des produits abrasifs, à des solvants.

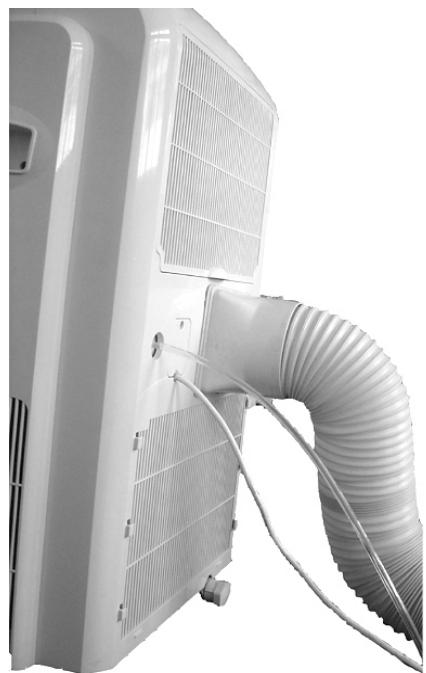

Utilisation du TUYAU d'evacuation d'air CHAUD et de la fixation fenetre
En mode climatisation, l'air chaud doit être évacué de la pièce. C'est le rôle du tuyau d'évacuation. Celui-ci ne doit pas être utilisé en mode chauffage, déshumidification ou ventilation.
Plusieurs solutions s'offrent à vous :

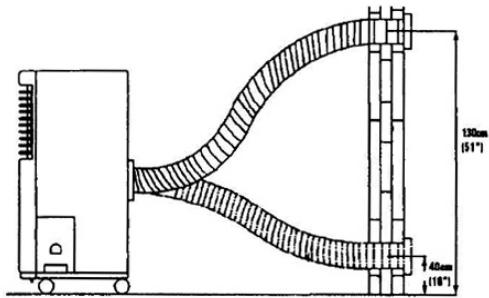

1/ Installation après perçage du mur :
a) Insérer la partie rectangulaire dans l'ouverture prévue à cet effet, à l'arrière de votre climatisationur. b) Percer un trou de 132mm de diamètre dans le mur pour y insérer le tube.
2/ Installation mobile avec fixation fenêtre
a) Ouvrir la fenêtre d'environ 130mm afin d'insérer le kit d'installation b) Fixer le tube au kit d'installation et refermer la fenêtre contre le kit.
Afin d'accroître l'efficacité de votre climatisation, l'installation doit avoir pour objectif de réduire au maximum la longueur du tuyau. Il est déconseillé d'utiliser un tuyau de longueur différente, cela pourrait nuire à l'efficacité du produit ou engendrer sa détérioration.
L'utilisation du kit oblige à garder la fenêtre entrouverte et non verrouillée. Ceci doit impératifment s'accompagner de mesures de sécurité additionnelles afin de garantir la sécurité, en particulier celle des enfants.
Caractéristiques

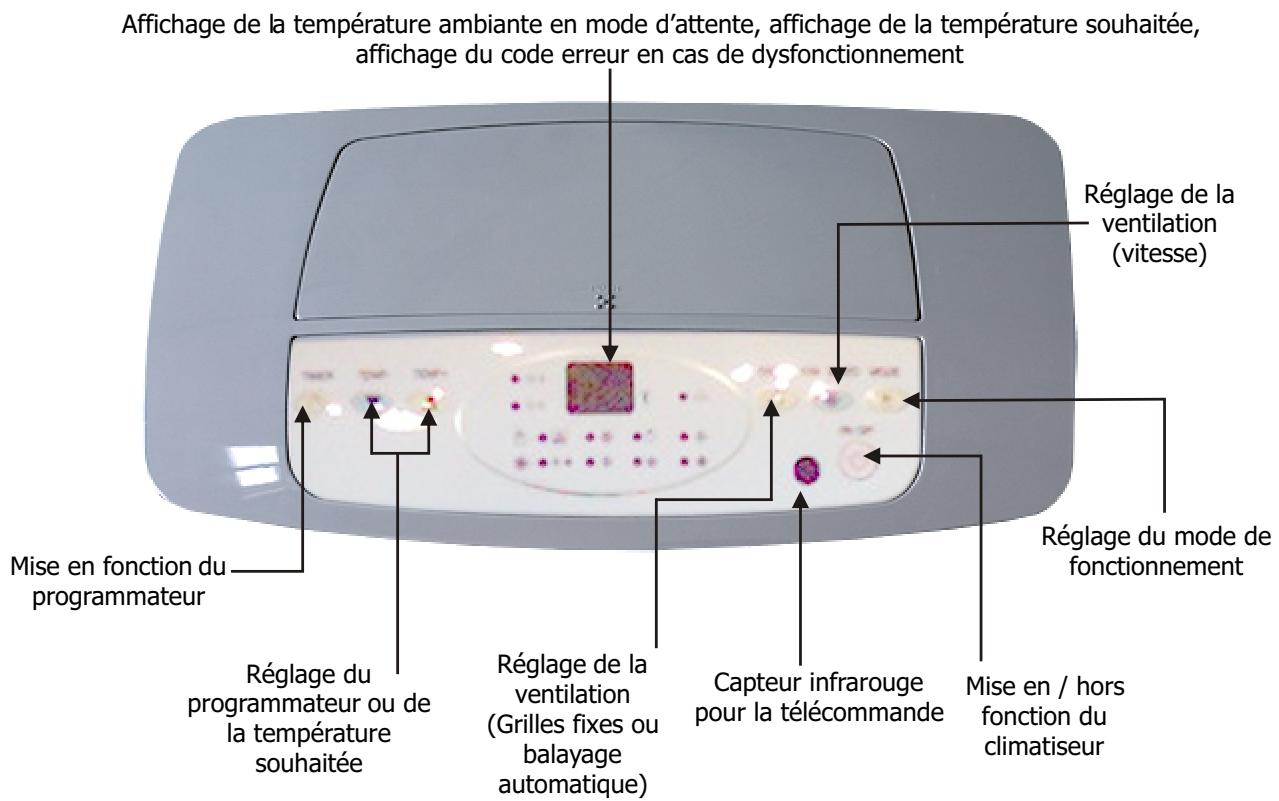

TABLEEAU DE BORD ET CONTROLE DE VOTRE CLIMATISEUR

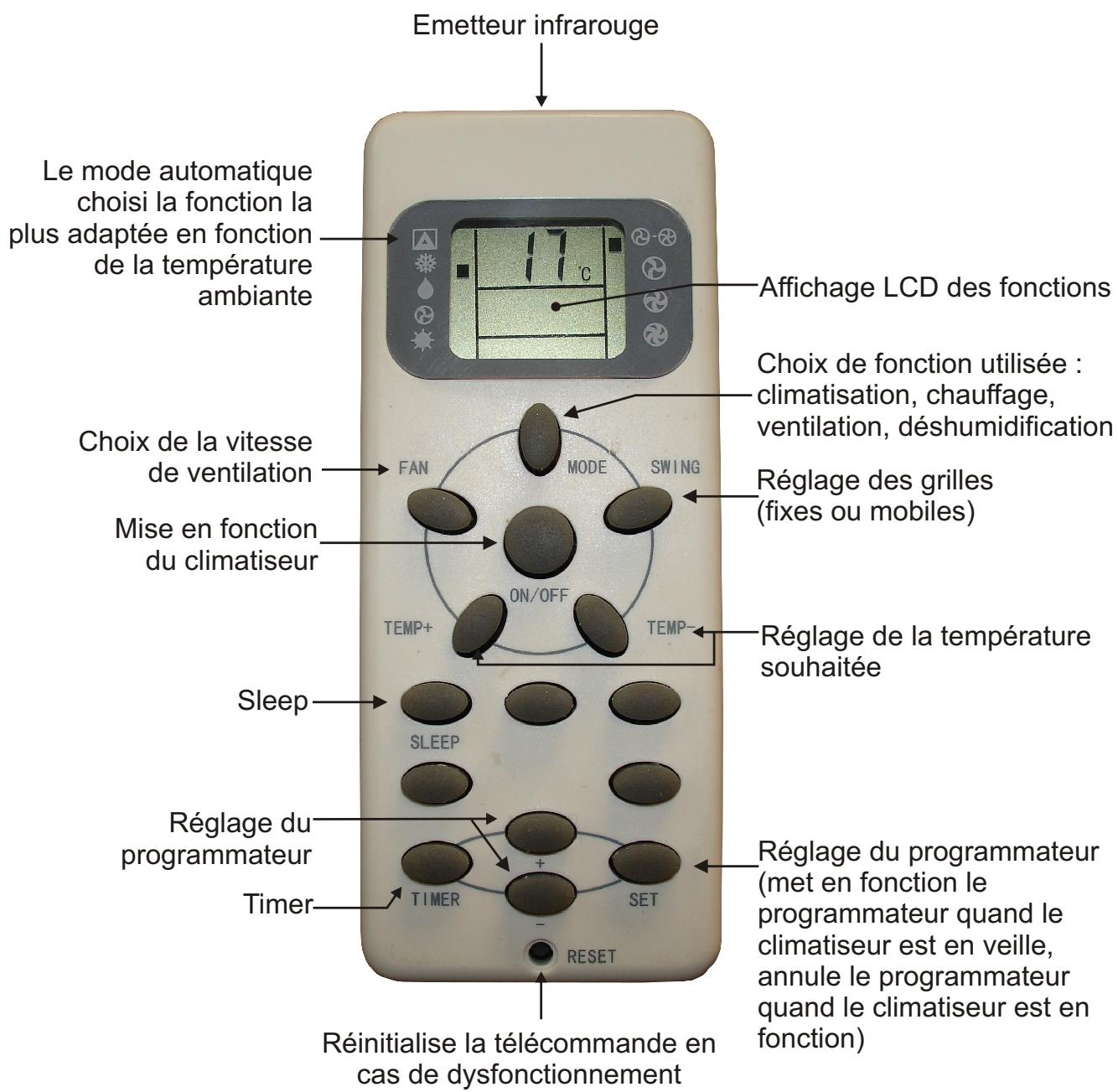

Reglages
1/Programmateur: Presser le bouton de mise en fonction du programmeur. Le tableau de bord affiche le nombre d'heures. Ajuster celle-ci à l'aide des deux boutons situés à droite de la mise en fonction du programmeur. Appuyer de nouveau sur le bouton de mise en fonction du programmeur. 2/ Mode automatique : Presser le bouton de mise en fonction du climatiseur pendant environ 4 secondes. Le buzzer émet 4 « beeps » pour confirmer que le mode automatique est bien en fonction. Pour annuler cette fonction, appuyer de nouveau 4 secondes, le buzzer émet 2 « beeps » pour confirmer la suppression.
Remarques: Durant les périodes de chaleurs importantes, vous bénéficierez de toutes les capacités de votre climatiseur en réglant la ventilation à son niveau maximum, en réduisant le plus possible la longueur du tuyau d'évacuation d'air chaud, mais aussi en réduisant l'accès du soleil dans votre pièce.
En mode déshumidification, le réglage de la vitesse de ventilation n'est pas opérationnel.
Conserver les portes et les fenêtres fermées permet de réduire les risques de moisissures.
Lorsque les batteries de la télécommande sont usagées, débarrasssez-vous en dans des endroits prévus à cet effet.
Condensation
Avant de mettre votre climatiseur en fonction, connectez le tube de drainage entre le produit et la fenêtre, par le trou prévu à cet effet dans le kit de fixation fenêtre. Cet tube doit être utilisé en mode climatisation et déshumidification uniquement. En fonction, votre climatiseur drainera l'condensation vers le récipient interne. Quand le niveau maxi du récipient est atteint, la pompe enverra le surplus vers ce tuyau afin d'éviter tout risque d'inondation.
Si le tuyau d'évacuation se bouche, que le réservoir interne est plein, ou que l'un des éléments en mouvement venait à se bloquer, le tableau de bord affichera le message d'erreur « P3 ». Dès lors, mettez votre climatiseur hors tension, débranchez-le et ouvrez le bouchon en caoutchouc qui se trouve à l'arrière, en partie BASSE du climatiseur. Ceci aura pour but d'évacuer l'eau stagnante et les saletés. Une fois cette opération effectuée, vous pouvez remettre votre climatiseur en fonction. Si le message d'erreur « PP3 » reste affiché, contacter votre revendeur ou le service après-vente.
IMPORTANT: Ne touchez pas l'eau de condensation, il se peut qu'elle soit très chaude. Avant de vider le récipient interne ou de toucher à l'un des éléments d'évacuation, vérifier la température de l'eau ou mettez le climatiseur hors tension et n'intervenez que lorsque l'eau aura atteint une température qui ne vous pourrait pas dangereuse.
Filtre à air
Nous vous recommandons de nettoyer vos filtres à air au moins une fois toutes les deux semaines. Ceci améliorera les performances de votre climatiseur, sa durée de vie et tout libre comfort.
a) Ouvrez la grille haute, au dos de votre climatiseur. b) Retirez le filtre de la grille. c) Lavez-le à l'eau chaude avec une petite quantité de produit vaisselle. d) Laissez-le sécher avant de le replacer dans le climatiseur.
Maintenance
Avant toute intervention sur le produit, vérifiez que votre climatiseur est hors fonction et que la prise secteur est débranchée.
a) Évitez les expositions directes de votre climatiseur et de ses accessoires aux rayons du soleil. Il pourrait en résulter une décoloration des plastiques et une dégradation du tableau de bord. b) Nettoyez le produit avec un chiffon doux et humide et essuyez-le avec un chiffon sec. c) N'utilisez aucun produit à base d'alcool ou de liquide pouvant ALTERER les plastiques.
Maintenance (suite)
Si vous stockez le climatiseur pour une longue période sans utilisation :
a) Videz le récipient interne de récapération de l'eau de condensation. b) Purgez-le de toute eau de condensation en ouvrant le bouchon situé en bas, à l'arrête du produit. c) Laissez le produit fonctionner environ 2 heures en mode ventilation. d) Nettoyez et séchez le filtre à air. e) Regroupez les accessoires, tuyaux et câbles. f) Stockez le produit dans un endroit sec.
Dysfonctionnement et solutions
| Consequences | Causes possibles | Solutions |
| Le climatiseur ne s'allume pas | Absence d'alimentation | Vérifier que le produit est bien relié au secteur et presser le bouton de mise sous tension |
| Le climatiseur ne refroidit pas la pièce | La température souhaitée est supérieure à la température ambiente | Diminuer la température souhaitée |
| Le compresseur se met en sécurité | La température ambiente est trop élevé / le tuyau d'évacuation d'air chaud est sale ou coudé | |
| « P3 » s'affiche et le récipient interne est plein | Cf. page 9 | |
| Le filtrtre à aire est encrassé | Nettoyer le filtrtre à air | |
| La pièce est beaucoup trop grande ou une source de chaleur trop importante est présente | Vérifier qu'aucune source de chaleur n'est en fonction : diminuer l'accès des rayons du soleil / vérifier que le climatiseur est adapté à la pièce | |
| « P1 » s'affiche et il y a du givre sur l'évaporateur | La température de la pièce est trop BASSE. Le climatiseur doit passer en mode dégivrage et redémarrer | |
| Le produit est bruyant et vibre | Le produit est en déséquilbre sur le sol | Placer le produit sur un sol plat |
| L'unité s'accêté et se remet en fonction | « E0 » s'affiche, le produit se coupe sans attendre la température | La sonde de température ne fonctionné pas. Contacter votre revendeur |
