MODE D'EMPLOI CLIMPACK 3500 PEEKTON
Ces instructions sont un guide général d'installation des climatiseurs CLIMPACK PEEKTON. Pour des détails précis sur les climatiseurs, vous devrez vous reporter à la notice d'utilisation Fournie avec chaque climatiseur.
NOTICE IMPORTANTE
Ces instructions doivent être utilisées par des personnes qualifiées spécialement formées et connaissant les procédures d'installation de ce type d'équipement et des composants du système connexe.
Certsains pays exigent que le personnel responsable de l'installation et de l'entretien ou de la réparation soit qualifié.
LES PERSONNES NON QUALIFIÉES NE DOIVENT PAS INSTALLER NI FAIRE L'ENTRETIEN OU LA MAINTENANCE DE CET ÉQUIPEMENT.
Le terme « doit » ou « doivent » indique une exigence essentielle pour une performance satisfaisante et sans danger du produit. Le terme « devrait » ou « devraient » indique une recommendation ou un conseil qui n'est pas essentiel ni requis, mais qui pourrait être utile.
AVERTISSEMENT - DANGER DE CHOC ÉLECTRIQUE
Pour éviter toute possibilité de blessures graves ou de dommages à l'équipement suite à un chic électrique, assurez-vous de toujoursmettre l'appareil hors tension.
SUIVEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS DANS CE MANUEL POUR ÉVITER D'ENDOMMAGER L'ÉQUIPEMENT, DE PROVOUER DES BLESSURES OU DES INCENDIES.
Une mauvaise installation peut endommager l'équipement, créé des dangers et annuler la Garantie. Le fait d'utiliser des composants non testés conformément à ces apparciels annule la garantie, peut rendre l'équipement non conforme aux réglementations, et créé un danger et détruire l'équipement.
Ne pas déconnecter l'unité interieure si l'unité extérieur continue à fonctionner.
Ne pas laisser jouer les enfants de moins de 10 ans pres de l'unité extérieure.
Ne pas insérer d'objet à travers la grille de protection de l'unitée extérieure. La prise d'alimentation doit etre accessible au cas ou vous devriez arreter le climatiseur En cas d'abscence, déconnecter le climatiseur.
RENSEIGNEMENTS GÉNÉRAUX
L'air circulant en vase clos, il est indispensable de maintainir les filtres du système de climatisation en excellent état d'entretien. En cas de mauvais entretien, de nombreuses maladies graves peuvent être vehiculées. N'hésitez pas à souscrite un contrat de maintenance pour vous assurer un nettoyage régulier des filtres à air.
INSTALLATEUR ET/OU CONCESSIONNAIRE - Veuillez vous assurer que le client à le manuel du climatiseur, Il doit aussi avoir la possibilité de souscrite un Contrat d'entretien pour le bon fonctionnement Du produit. Pour plus d'information au sujet du contrat, veuillez consulter le contrat type qui se trouve dans le livre de ce mode d'emploi
Le climatiseur réversible assure le chauffage et la climatisation. Il fonctionne en mode froid ou chaud. La fonction chauffage est basée sur le principe de la réversibilité (pompe à chaleur) c'est-à-dire l'inverse de la production de froid (les calories sont captées à l'extérieur pour être restituées à l'intérieur).
Entretient de l'installation
MISE EN GARDE :
S'assurer que l'alimentation électrique de l'unité extérieure et de l'appareil de chauffage / de traitement de l'air est débranchée avant d'effectuer l'entretien recommendé qui suit.
- Nettoyer ou remplacer le filtré à air interieur au début de chaque saisson de chauffage ou de climatisation et lorsqu'une accumulation de poussière ou de saleté est visible sur le filtré à air.
- Enlever les feuilles et les débris d'herbe de l'échangeur de l'unité extérieure en s'assurant de ne pas endommager les Hélices.
- Vérifier s'il y a des débris comme des brindilles, des batonnets, etc.
- Lire en entier les instructions qui suivent avant d'instructor l'appareil.
Unité de condensation: Chaque unité de condensation est pourvue d'une charge frigorigène suffisante pour faire fonctionner l'unité extérieure avec un échangeur ou un apparéil de traitement de l'air
NE PAS UTILISER UN AUTRE TYPE DE GAZ DIFFERENT DU R407C

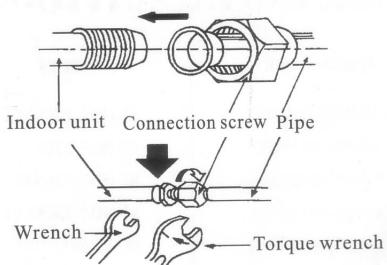

Conduites de fluids: De la tuyauterie en cuivre pour frigorigène doit etre utilisée pour l'installation du système. La tubulure d'aspiration du frigorigène doit etre Entiement isolée pour prévenir les dommages causés par les condensats.

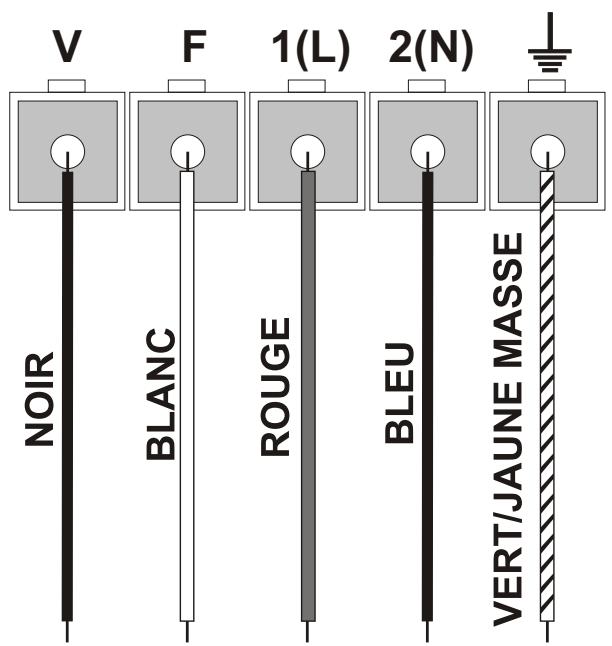

Branchements l'alimentation électrique :
Tout le câblage doit respecter les normes courantes.
Tout le câblage doit respecter La taille des conducteurs
Pressions à l'intérieur du système
Votre systèmes de climatisation contient du frigorigène liquide sous pression. L'installation et l'entretien de cet apparéil doivent être effectuels par un technicien qualifié et entrâté qui connait bien ce type d'équipement. Le propriétaire ne doit en aucun cas tenter d'installer ou de réparer l' apparéi sans la supervision ajustée d'un technicienl qualifié et entrâté.
Service après vente
ASSISTANCE: 0820.03.03.03*
Votre apporeil est garanti 2 ans pioces et main d'oeuvre. Toute immobilisation dans un centre SAV excedant 7 jours, entraine automatiquement une prolongation de la garantie pour une durée ege a cette pereiode d'immobilisation.
En cas de défaut de fonctionnement pendant la période de garantie, Vous pouvez contacter notre
Hot Line au 0820.03.03.03 (*) qui vous indiquera les coordonnées d'un installateur/dépanneur le plus proche du lieu d'installation Notre garantie exclue toute défectuosity due à une utilisation anormale, les degats matériels ainsi que toute intervention effectuee par un tiers non agre par PEEKTON.
- Les tentatives de réparation effectuee par une station technique non agrée.
L'absence du nombre de série ou de preuve d'achat. - Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux spécifications
- La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. - Une alimentation électric quènon conforme aux spécifications d'installation et d'environnement.
- Les accidents ou catastrophe y compris les incendies, les dégats des eaux, la foudre et les tremblements de terre.
- Les pieces d'usure normales dites consommables :
Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anormale d'un produit, - Les accessoires égarés ou manquants,
Lorsqu'un produit est utilisé à titre professionnel.
En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si:
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
- L'unité a été exposée à la pluie ou à l'humidité,
- L'unité ne semble pas fonctionner normalement,
- Les performances de l'unité se sont sensiblement modifiées,
- L'unité est tombée ou le coffret a été endommagé.
N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITÉ VOUS-MÉME.
Important: Veuillez conserve la preuve d'achat de votre produit.
Adresse SAV : ESPACE SERVICES MULTIMEDIAS
102 Bd Beaumarchais 75011 PARIS
0820.03.03.03
www.peekton.com
esminfo@esm-france.fr
Vérifiez la possibilité d'installer un climatiseur
Renseignez vous auprès des personnes compétentes afin d'être certain que vous pouvez installer un climatiseur sans nuire à votre entourage :
. à la mairie, si vous étés en zone classée « Monument Historique »
. au syndic de copropriété, si vous résidez dans un immeuble,
. à votre voisinage, en cas de mitoyennete,
. à votre propriété, si vous étés en location,...
Installation par un professionnel
Merci d'avoir besoin un climatisationur PEEKTON,
Vous venez d'acquerir un climatiseur reversible à deux blocs qui nécessite une installation faite par un professionnel du génie climatique. L'objet est de valider votre installation conformément à nos préconisations, répondre aux normes électriques en vigueur et valider la garantie du votre matériel. Dans le cas ou vous souhaitez installer vous même ce climatiseur, nous vous informons que la garantie contractuelle n'est pas applicable.
La garantie constructeur de deux ans n'est valable que sur presentation d'une facture d'installation et de mise en service par un installateur/agree.
Nos you rappelons que les installateurs en climatisation sont des professionnels du génie climatique parfaitement formés aux techniques de climatisation et repondant à des critères spécifiques. Nous excluons toutes sociétés donc l'activité principale n'est pas liée à l'installation de climatisation.
Lors de l'installation, l'installateur doit vérifier le circuit frigorifique H P et B P avant toute ouverture de vanne ainsi que le contrôle de présence de gaz dans le circuit.
Toute présence de gaz signifiant que les vannes ont ete ouvertes entrainera le tirage au vide complet de l'installation et la recharge a vos frais, hors remplacement liaison frigorifique pince ou plie, ou pas de vis de raccordement de vanne unite extérieur ou interieur detetioré. Ce cas précis de détérioration implique l'échange de l'unité interieur ou extérieur à la charge de l'utiliseur. Le certificat de conformité ne pourra etre délivré dans le cas d'absence de prise de terre sur l'installation celle-ci restant à la charge du consommateur, toute mise en service en l'absence de certificat de conformité est au risque et péril du consommateur, la responsabilité du distributeur comme du prestataire missionné pour la mise en service du climatiseur ne pourra etre mise en cause.
Contrat d'entretien par un installeragree
Un contrat d'entretien est obligatoire afin de valider la garantie, il vous sera réclamé en cas de panne de l'unité interne ou externe du climatiseur.
En règle générale un contrat d'entretient périodique (annuel) doit vous être proposé par votre installerateur qualifié en génie climatique et doit comprendre la vérification des éléments suivants au moins une fois par an:
Nettoyage des filtrés et décontamination avec produit bactericide,
Ne nettoyage des ventilations
Contrôle des liaisons électriques,
Contrôle des pressions frigorifiques,
Contrôle des organes mécaniques.
Fiche de renseignements
IMPORTANT: VOUS VENEZ D'ACQUERIR UNE CLIMATISEUR "PEEKTON ET DANS LE BUT DE VALIDER SA GARANTIE VOUS DEVEZ NOUS ADRESSER CE DOCUMENT SIGNE.
CETTE FICHE D'INFORMATIONS DOIT ETRE DATEE ET SIGNEE PAR L'ACQUEREUR? ELLE DOIT ETRE RETOURNEE A: ESM, 102 BD BEAUMARCHAIS 75011 PARIS AVEC LE CONTRAT D'INSTALLATION AFIN DE VALIDER VOTRE GARANTIE SUR SITE.
POUR TOUT ACHAT DE CLIMATISEUR PEEKTON, COMPORTANT UNE UNITE A L'INTERIEUR ET UNE UNITE A L'EXTERIEUR, VEUILLEZ PRENDRE EN COMPTE LES INFORMATIONS SUIVANTES :
MESURE DE SECURITE: CES APPAREILS NE PEUVENT PAS ETRE INSTALLLES DANS UNE CUISINE, UNE VERANDA OU UNE SALLE DE BAIN.
SERVICE POSE ET INSTALLATION : ETANT DONNE DES VERIFICATIONS ET AJUSTEMENTS TECHNIQUES A EFFECTUER, CES CLIMATISEURS DOIVENT ETRE POSES ET INSTALLES PAR UN PROFESSIONNE DU GENIE CLIMATIQUE, CELUI-CI VOUS CONSEILLERA POUR SON UTILISATION OPTIMALE ET SON ENTRETIEN. VEUILLEZ VOUS ADRESSER A VOTRE REVENDEUR POUR PLUS D'INFORMATIONS.
ATTENTION : LA GARANTIE N'EST VALIDEE QUE SI LA MISE EN SERVICE EST FAITE PAR UN INSTALLATEUR PROFESSIONNEL. LA GARANTIE NE FONCTIONNE QUE SUR PRESENTATION DE LA FACTURE D'ACHAT ET DE LA FACTURE DE MISE EN SERVICE ET DU CONTRAT DE FIN DE TRAVAUX. SI L'UN DE CES DOCUMENTS MANQUE, LA GARANTIE NE PEUT S'EXERCER.
NUISANCES SONORES : DANS LE CADRE D'UNE POSE DE PRODUIT EN VILLE (IMMEUBLE OU MAISON INDIVIDUELLE) COMME A LA CAMPagne, VOUS DEVEZ VOUS ASSURER QUE LE VOISINAGE NE SERA PAS AGRESSE PAR LE BRUIT PROVENANT DE L'UNITE INSTALLEE A L'EXTERIEUR.
AUTORISATIONS LEGALES : DANS LE CADRE DE POSES DU GROUPE EXTERIEUR, VOUS ETES RESPONSABLES DE FAIRE TOUTES LES DEMARCHES OBLIGATOIRES POUR RENDRE LEGALE LA POSE DES PRODUITS (PERMIS DE CONSTRUIRE, ACCEPTATION PAR LA CO-PROPRIETE DES MODIFICATIONS DE FACADE, AUTORISATION DU SYNDIC, AUTORISATION DES BATIMENTS DE FRANCE EN SECTEUR SAUVEGARDE, ...).
CONDENSATS : POUR L'EVACUATION DES EAUX RESIDuelles, PROVENANT DE LA CONDENSATION DE L'EAU CONTENUE DANS L'AIR SUR L'EVAPORATEUR. DANS LE CAS D'UNE POSE DANS UN IMMEUBLE AVEC CO-PROPRIETE PAR EX, VOUS DEVEZ AVOIR PRIS PREALABEMENT TOUTE AUTORISATION NECESSAIRE POUR QUE LE PRESTATAIRE PUISSE BRANCHER ET RACCORDER LES CONDENSATS SUR LES RESEaux EXISTANTS, OU CREER UN RESEAU SPECIFIQUE. DANS CE CAS, FOURNIR UNE AUTORISATION ECRITE DES BATIMENTS DE FRANCE, DE LA CO-PROPRIETE, DU SYNDIC, ...
MISE EN SERVICE ET MISE EN ROUTE: ASSUREZ-VOUS DE L'ACCESSIBILITE AU MATERIEL DANS LES REGLES ET NORMES DE SECURITE EN VIGUEUR. VOUS DEVEZ GARANTIR DE VOTRE PRESENCE ET DU MOYEN D'ACCES. ASSUREZ-VOUS QU'UNE PRISE D'ALIMENTATION SE TROUVE A PROXIMATE DE L'UNITE INTERIEUR (<2.5M). LES MONTAGES D'ACCESSOIRES, LE REGLAGES DES RESEaux AEROLIQUES (GAINES, DIFFUSEURS SUPPLEMENTaires, ...), TOUTES MODIFICATIONS SUR L'ALIMENTATION ELECTRIQUE, HYDRAULIQUE ET FRIGORIFIQUE, LE COMPLEMENT DE CHARGE REFRIGERANT SONT EXCLUS D'UNE INSTALLATION STANDARD. UN DEVIS PREALABLE PERSONNALISE VOUS SERA COMMUNIQUE PAR VOTRE INSTALLATEUR.
Siganture du client:
Fiche de renseignements
A returner par le client dans les 8 jours qui suiviè l'installation
FORFAIT FOURNITURES : LA LIAISON ENTRE L'UNITE EXTERIEURE ET L'UNITE INTERIEURE EST PREVUE POUR 5M. SI L'INSTALLATION REQUIERT UN RACCORD PLUS LONG, L'INSTALLATEUR VOUS FACTURERA DIRECTEMENT LES TUBES DE CUIVRE SPECIAUX, LEURS ISOLANTS ET AUTRES SYSTEMES DE FIXATION. DE MEME POUR LE RAJOUT DE FLUIDE REFRIGERANT ALORS NECESSAIRE AINSI QUE LES FRAIS DE POSE.
FILTRES ET ACCESSOIRES : LE FILTRE EST A CHANGER UNE FOIS PAR AN. VOUS POURREZ VOUS LE PROCURER EN APPELANT LE SERVICE APRES-VENTE
MAINTENANCE : UNE MAINTENANCE REGULIERE EST NECESSAIRE AU BON FONCTIONNEMENT DE VOTRE CLIMATISEUR, VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL D'INSTRUCTION. UNE FOIS PAR AN, VOUS DEVEZ EFFECTUER UNE MAINTENANCE TECHNIQUE DE PREFERENCE AVEC LE MEME INSTALLATEUR INTEGRANT UNE VERIFICATION DE LA QUANTITE DU FLUIDE REFRIGERANT, UNE VERIFICATION GENERALE (ABSENCE DE FUITE, AUCUN BRUIT ANORMAL, ETC...), ET LE CHANGMENENT DU FILTRÉ.
Nom: Prénom:
Adresse:
CP: .Ville: .Tel:
MODELE: N° Série:
Nom du revendeur: Nom de L'installateur:
N° Tel de L'installateur:
Atteste par la présente avoir eté informé des conditions d'installation décrites dans le manuel d'utilisateur pages 8 et 9.
Fait à:
Le:
Signature du client:
A returner par le client dans les 8 jours qui suiviens l'installation
PV de Réception Contradictoire
Un fois l'installation de votre climatisation terminée, vous devez impérativement replir en présence de l'installateur le " PV de réception contradictoire ci dessous.
Cette réception est un acte important qui marque le point de départ des garanties. Vérifiez tout au long du chantier que tout est bien conforme à ce que vous avez signé. Vérifiez aussi qu'il n'y a pas de vices apparents ou de defaults de conformités. Cette réception doit être effectuee de
PV de Réception Contradictoire
manière contradictioire, c'est-à-dire entre vous et l'installateur, et consignée dans un procès verbal de réception. Si vous avez relevé des définits et effectué des réserves, celles-ci seront inscrites dans le procès verbal.
A returner par le client dans les 8 jours qui suiveni l'installation
PV de Réception Contradictoire
INSTALLATEUR
Sté:
N° de Siret:
Adresse:
CP: .Ville:
Tel:
Cachet de la Societe
CLIENT
Nom:
Prénom:
Adresse:
CP: .Ville:
Tel:
Modèle:
N° Série:
Date d'achat:
Réquence du dossier d'installation:
Date de la pré-visite:
Date de l'installation:
PLAN : VEUILLEZ FOURNIR LE PLAN DE LA PIECE A CLIMATISER, OU DESSINER LE PLAN A MAIN LEVEE, AVEC ORIENTATION, POSITION DES FENETRES, ET PRECISER SI_C'EST UN IMMEUBLE OU UNE MAISON, EN VILLE OU A LA CAMPagne.
INSTALLATEUR
CLIENT
L'installation s'est déroulée sans problème ?........
Avez vous constater des vices apprents ?........
L'insatallation est elle conforme à ce que vous avez demandé ?
L'installateur a-t-il ajoute des prestations ?........
Oui Non Oui Non
Oui Non Oui Non
Oui Non Oui Non
Oui Non Oui Non
Nature des problèmes constatés
Avis de l'installateur
Fait à: Le:
Signature du client:
Signature de l'installateur:
Crédit d'impôt(*)
A production égale de chaleur, le climatiseur est plus économique qu'un chiffre. Les économies de chiffage financent donc largement la consommation d'été. Certains coûts d'installation sont vous apportent fiscalement des avantages dans certaines conditions d'installation. Renseignez vous auprès de votre centre des impôts avant d'appliquer une déduction car le contexte d'application est particulier. Nous déclinons toutes responsabilité en cas d'erreure.
Les crédits d'impôt pour les dépenses d'équipements de production d'énergie utilisant une source d'énergie renouvelable sont en théorie possibles..
Le coût de certains travaux et de certains équipements peut donner droit à des crédits d'impôts. Vous payez la totalité de vos factures, vous appliquez le taux sur le montant total des dépenses puis, lors de la réduction de la déclaration, vous retranchez cette somme de vos revenus. Les crédits d'impôts concernent essentiellement l'installation de gros équipements. La plupart des crédits d'impôts existent depuis la fin des années 90 et ont été prorogés jusqu'à 2005. Les taux de crédit et les plafonds sont uniformes : 15% sur le montant total des factures et un plafond de 4.000 euros pour une personne seule. Cependant, laloi de Finance 2004 a instaqué un nouveau crédit d'impôt concernant les travaux destinés aux personnes âgées et/ou handicapées. Renseignez vous auprès de votre administration fiscale.
Par gros équipements, l'Etat entend des apparèils destinés au chauffage(un chaudière par exemple), des équipements sanitaires mais aussi les équipements favorisant l'isoaction et le développement durable. En place depuis 1999, la disposition a été prolongée jusqu'à 2005. Le crédit d'impôt est accessible aux propriétaires ou locataires, fiscalement domiciliés en France, pour l'équipment de leur habitation principale, achevée depuis plus de deux ans. Les travaux d'installation eux-mêmes ne sont pas concernés sauf dans certains cas : main d'oeuvre indispensable au façonne, au montage ou à l'adaptation préalable de l'équipment. Pour bénéficier du crédit d'impôt, les équipements doivent être fournis (factures) par l'entreprise qui réalise les travaux, non par vous-même, même si vous étés vous-même le constructeur de votre logement. Pour les dépenses réalisées entre le 1er janvier 2003 et le 31 décembre 2005, la base de calcul du crédit d'impôt est de 15% du montant TTC porté sur la facture de l'entreprise. Le crédit d'impôt est plafonné de la manière suivante : 4.000 euros pour une personne celibataire, veuve ou divorcée, 8.000 euros pour un couple marié soumis à une imposition commune. Ces plafonds sont majorés en fonction du nombre d'enfants à charge : 400 euros en plus, Le crédit d'impôt ne s'applique que pour les dépenses payées pour l'acquisition de gros équipements dans le cadre de travaux d'installation ou de remplacement. Sont concernés les équipements suivants : gros équipement de chauffage pour immeubles collectifs (chaudiere, cuve à fioul, citerne gaz, pompé à chaleur), les ascenseurs adaptés aux handicapés, les gros équipements sanitaires, les cabins hammam ou de sauna prêtes à poser. Il n'est pas possible de déduire les apparèils menagers ou electroménagers (réfrigérateurs,..., les matériels de téléphonie et audiovisuels, les lampes, les matériels de chauffage mobiles (convecteurs mobiles), humidificateurs mobiles, climatisationurs mobiles et les gross équipements de chauffage destinés à être installés dans une maison ou un appartement individuel. Le crédit d'impôt s'applique également aux travaux d'installation d'équipements de production d'énergies renouvelables, de matérielaux d'isolation thermique et d'appareils de régulation de chauffage.
TVA 5,5% (\*)
Vous avec la possibilité de bénéficier d'une TVA à taux réduit de 5,5% au lieu de 19,6%. Pour cela, la vente et l'installation doit être effectuee par la même société ou avec son réseau d'installateurs/agrees. Pour pouvoir appliquer la TVA au taux réduit de 5,5% pour la vente et l'installation d'une climatisation vous doivent nous joindre une attestation signée (cf.doc attestation c- jointe). Nous vous rappelons que cette attestation est obligatoire, le lieu d'installation doit être achve depuis plus de 2 ans et l'installation doitetre réalisée par un professionnel.
Attestation TVA 5,5%(\*)
A returner par le client dans les 8 jours qui suiviens l'installation
Attestation Client permettant l'application du taux réduit de TVA
INSTALLATEUR
Cachet de la Société
CLIENT
Modèle:
N° Série:
Date d'achat:
Date appel Hotline installation:
Réquence du dossier d'installation:
Date de la pre-visite:
Date de l'installation:
Je sousigné, atteste que mon dimicile à l'adresse ci-dessus ou le local à usage d'habitation situé au:
Adresse:
dont je suis, (Locataire, Proprietear, Usufruitier) (^*) , est acheve depuis plus de deux ans.
Signature de l'installateur
Signature du client
(*)Etablier en double exemplaire (Client/Entrepreneur)
Rayer la mention inutile
A compléter si besoin
Configuration du climatiseur
La capacité du climatiseur de fournir un environnement comfortable dépend des conditions suivantes. Les capacités nominales des climatiseurs sont établies selon leur capacité de retarder la chaleur.
La mesure thermique utilisée pour détecter un gain ou une perte de chaleur est la British Thermal Unit (BTU). Une (1) BTU est la quantité de chaleur requise pour augmenter la température d'une Livre d'eau d'un degré Fahrenheit. Un climatiseur d'une capacité de 12 000 BTUH peutsteroler 12 000 BTU de chaleur en une heures.
La température可以选择 par le client grâce au climatiseur dépend du gain de chaleur de l'habitation. La taille physique, la superficie des fenêtres, la qualité et la quantité d'isolation,l'exposition au soleil, le nombre de personnes ainsi que la température extérieure peuvent augmenter le gain de chaleur à tel point que la capacité du climatiseur est dépassee.
Par exemple, si l'air qui entre dans le climatiseur (l'air recyclé) est de 27 degrès Celsius, l'air d'alimentation (air de décharge) dans le l'habitation sera de 15 à 18 degrès Celsius.
Aussi longtemps que cette différence de température (15 à 20 degrés) est maintainue, le climatiseur fonctionne correctement.
Attention à nouveau aux gains variables de chaleur de l'habitation. Lorsque les températures extérieures sont extrêmes.
le gain de chaleur peut etre reduit en: gardant les fenetes et les portes fermées
évitant d'utiliser des appareils produitant de la chaleur utilisant des toiles pour les fenêtres (stores et / ou rideaux)

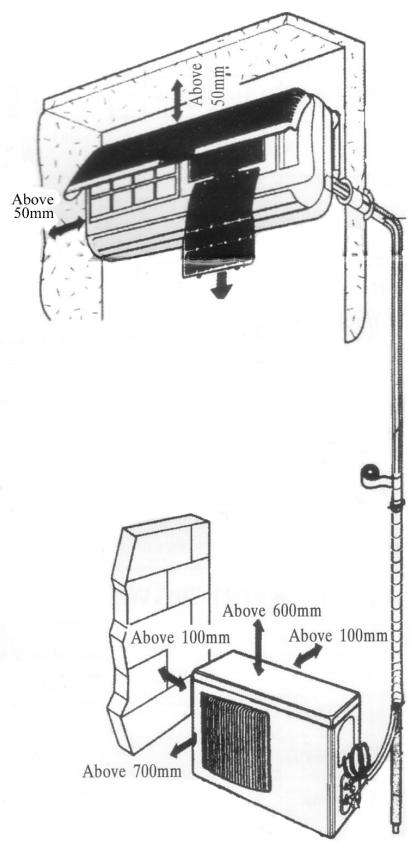

Choix de l'emplacement pour l'installation
Chaque apparéil a ses spécificités. Cependant, outre la longueur des gains qui conditionne l'emplacement, le principe général est de ne pas pulser l'air froid directement sur les personnes, afin de préserver leur bien-être.
Il est donc important de maitriser les déplacements et l'orientation des flux d'air (particulièrement le flux d'air frais).
Le climatiseur doit être placé à l'abri de toute source de chaleur (ensoleillement, apparéil de chauffage ou de cuisson).
- Elle doit être placée de façon à ce que la diffusion et la reprise d'air ne puisent être entravées.
- L'endetroit doit pouvoir supporter le poids de l'unité interieure.
- Certaines distances précises sur la notice de l'appareil doivent etre respectees d'avc leemplacement de I'unite exterieure.
- L'endetroit doit être accessible pour la maintenance (nettoyage des filtres par exemple).
- Dans le cas d'un split fixe mural, l'unité interieure doit être placée à une hauteur minimum de 2m.

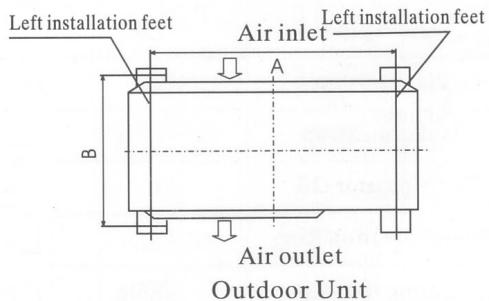

Les contraintes d'implantation de l'unité extérieure :
- Elle doit être placée à l'air libre, mais à l'abri des courants d'air et face aux vents dominants.
- Elle doit être protégée d'un rayonnement solaire excessif (réverbération).
- Elle doit être placée à distance des changres à coucher et du voisinage (bruit, résonance).
- Elle doit être placee dans un endroit permettant une evacuation d'eau (production de condensas en mode chauffage).
- Une certaine distance (longueur et denuivelé) doit être respectée : 5 à 10m selon les modèles, denuivelé généralement de 5 m maxi.
Choix de l'emplacement pour l'installation
Climatiser un local dont la façade est exposée Sud-ouest, et totalement vitré, sans protection particulière est une erreur. En effet, avant toute installation d'un système de climatisation, il est important de prendre des mesures de protection solaire comme le pare-soileil, le rideau extérieur ou interieur, ou encore la vitre teintée.
Pour des raisons commerciales, la porte d'une boutique est souvent ouverte en permanence. Dans le cas de l'installation d'une climatisation, il faut laisser le local fermé. On peut par exemple signaler la climatisation par un panneau sur la porte. Attention, même les fenêtres doivent rester fermées!
REGLES A RESPECTER:
- La différence de température entre l'intérieur et l'extérieur ne doit pas être supérieure à 8^ .
- L'hygrométrie de l'air est idéale lorsqu'elle est comprise entre 40% et 60% .
- La vitesse d'air au niveau de la bouche de souffrage ne doit pas'être supérieure à 0,25m/s.
- Il faut éviter les coupures répetées.
- En fin de saison, il est recommandé de faire tourner l'appareil environ 1h en ventilation seule.
-L'unité extérieur d'un split fixe ne peut être positionnée couchée car l'eau de condensation pourrait couler sur le moteur. - Les filtres doivent être nettoyés ou changeés tous les ans.
Fonctionnement d'un climatiseur réversible
LE FROID: La puissance frigorifique d'un climatiseur est l'element essentiel pour garantir le comport de l'utilisateur en lui évitant les chocs thermiques. Il s'agit donc de déterminer, au préalable, la puissance dont vous aurez besoin pour climatiser la pièce concernée. Pour le savoir, il faut établier un bilan thermique. Celui-ci prend en compte tous les apports de chaleur dans l'espace à climatiser afin d'en étabrir le bilan (Ex : chaleur d'un apparéil électrique, chaleur dissipée par une baie vitrée...). La puissance frigorifique d'un apparéil est exprimée en btu ou watts et indique la capacité de l' apparéil à produit de l'air froid. En cas de grand besoin de production (températures extérieures très chaudes), il sera donc recommandé d'opter pour un apparéil plus puissant. La règle de base pour savoir si l'on a besoin d'une grande production et éviter les chocs thermiques l'écart entre la température interieure d'une pièce et la température ambiente extérieure ne doit jamais dépasser 8^
Une fois que l'alimentation est en marche, régler l'unité sur le mode FROID. En utilisant le compresseur, la vapeur réfrigérante à basse température et à basse pression est aspirée dans le compresseur où elle est transformée en gaz de haute température à haute pression. Puis, elle est refroidie à travers l'échangeur de chaleur extérieur par l'air et devient liquide. Àpres avoir été accéléré par le capillaire, le liquide réfrigéré entre dans l'unité intérieure et ensuite s'évapore. L'échangeur absorbe la chaleur et rafraîchi la température de la piece. La vapeur réfrigérante evaporée returne dans l'unité extérieure et est à nouveau aspirée dans le compresseur, complétant ainsi le cycle. En continuant le cycle de ventilation la température de la piece se refroidie ainsi.
LE CHAUD: Une fois que l'alimentation est en marche, régler le climatiseur sur le mode CHAUD. Le conduit de la valve électromagnétique est ainsi alimenté. Dés que compresseur commence à fonctionner, le gaz réfrigérant tout d'abord par l'échange de chaleur de l'unité intéérieur, où il est refroidi, relâche de la chaleur et augmente la température. La haute pression réfrigérante est ensuite envoyée dans l'unité extérieur et returne dans le comprisseur après evaporation. En continuant ce cycle, l'objectif d'augmenter la température est accompli.
Configuration du climatiseur
Régler la température de la pierce correctement.
Régler la température 1^ de plus que désirée.
Environ 10% des coûts d'électricité peuvent
etre economisés
Nettoyer le filtré à air régulierement. Un blocage dans le filtré à air réduit le flux d'air et réduit la ventilation. Nettoyer au moins une fois tous les 15 jours. Autrement 6% du coût d'électricité peut-être perdu.
Eviter le gaspillage avec le minuteur.
Utiliser le minuteur lorsque vous dormez ou sortez pour économique l'électricité.
Ne bloquez pas les bouches d'aération sur l'unité extérieur. Autrement, cela réduirait le cycle de ventilation.
Configuration du climatiseur
Assurez vous que les portes et fenêtres sont bien fermées. Autrement le cycle de ventilation serait réduit et engendérer des coûts d'électricité.
Gardez les stores ou les rideaux fermés.
Ne laissez pas le soleil entre directement.
Vous pourrait economiser jusqu'à 5% de coût d'électricité
Assurez you d'une bonne orientation du courant d'air. Orientez les persiennes du courant d'air à l'horizontal pour le cycle de ventilation. La climatisation seraILA.
Utilisez du matériel isolant pour un meilleur usage. Utilisez du matériel isolant durant la construction de renovations. Cela economisera de l'électricité.
Informations importantes
L'installation d'un climatiseur doit etre fait apres lecture des instructions d'installation.
Le kit climpack 3500 doit être installée correctement par des techniciens professionnelles.
L'utilisateur doit fournir une source d'énergie suffisante,
Le circuit de réserve d'énergie doit avoir une protection anti-fuite MCB.
Il faut utiliser un circuit independant et une base de joints ajusté et adaptée à la prise electrique du climatiseur.
L'installation électrique doit être faite par des techniciens qualifiés selon les conditions de sécurité électrique.
Le climatiseur doit être bien fixé.
Ordre d'installation des éléments:
Veuillez installer votre climatisation en respectant l'ordre d'installation suivant:
1- Choiser la localisation de l'unité interieure et extérieure la mêux appropriée à votre environnement (raccordement électrique, fixation de l'unité extérieure etc.).
2- Tracez sur le mur l'emplacement de chaque élément
3- Percez le mur à un endroit discret pour passer les tuyaux
4- Installez les 2 unités
5-Vérifiez vos raccordements électriques
6- Connectez les tuyaux
7- Expulser l'air des tuyaux de l'unité interieure
8- Tester le système
Sélection de la position d'installation
Selectionnez un endroit où:
- Il n'y a pas de source de chauffage ou de vapeur aux alentours.
- Il n y aaucun obstacle aux alentours pour la position d'installation.
- Conserver une bonne circulation de l'air.
- Facile pour prendre des mesures nécessaires pour réduire les bruits.
- Ne pas les installer prés des portes.
- S'assurer d'avoir la distance précisée sur la photo entre le plafond, mur, mobilier et les autres obstacles.
En cas d'installation d'une voûte afin de protégger le kit de la pluie et des rayons du soleil, ne pas créé d'obstacles à la dispersion de la chaleur pour le condensateur.
Ne pasmettre d'animaux ou de plantes prés de l'endetroit de l'installation car l'air chaud de l'unité extérieur risque de leur nuire.
S'assurer d'avoir la distance précisé sur la photo entre le plafond, mur, mobilier et autres obstacles. La base d'installation et le cadre de support doivent être solides et surs. La machine doit être sur une surface égale.
Installation de l'unité extérieure
L'unité extérieure doit être solidement fixée pour éviter de tomber par vent fort.
Installer sur une base cimentée comme sur le dessin.
Si l'installation est en bord de mer ou sur un emplacement haut au dessus du sol et avec des vents forts, Le climatiseur doit être installé contre le mur afin d'assurer la position normale du ventilateur et le plateau de blocage doit être utilisé.
S'il s'agit d'une installation en surplomb, la structure du mur porteur doit être solide autrement, des mesures telles qu'un renfort, un support ou un amortisseur de vibrations devraient être adoptées.
Installation de l'unité interieure
Commencer par s'assurer que le mur est solide et sur. Utiliser 4 vis de type "+" pour attacher le plan au mur.
Garder le à niveau en position horizontal, perpendicular et verticale. Autrement, cela pourrait cause des écoulements d'eau lorsque le climatiseur est en marche.

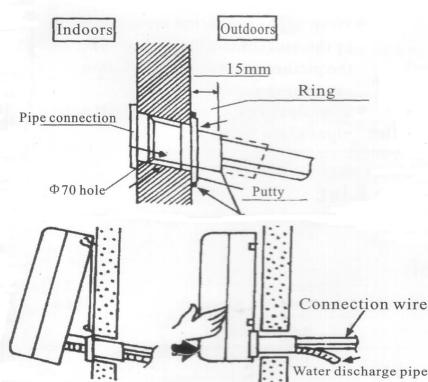

Percer un trou pour le tuyau de 70mm de diamètre en bas à gauche ou en bas à droite de l'installation du plan.
Le trou doit avoir une légère inclinaison vers l'extérieur
Accrocher l'unité interieure au plan et s'assurer qu'elle est au milieu.
Pousser la machine vers le bas côté gauche et bas côté droit du plan d'installation jusqu'à ce que les attaches entrent étroitement dans les rainures (on entend un « clic »)
Retirer le cadre du couvercle de l'unité.
Retirer le couvercle du devant du cadre pour le maintainen selon les étapes suivantes:
Comme indiqué sur la photo ci-contre, retirer les 2 couvercles du cadre frontal et ensuite dévisser deux vis d'installation.
Tirer le cadre frontal vers vous et l'enlever.
Pour remetre le cadre frontal, inverser les étapes.
Il faut vérifier que le cadre frontal est fermement fixé dans les rainures d'installation du dessus

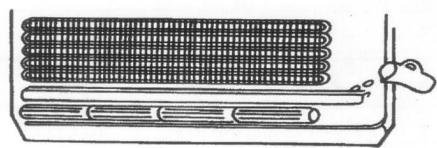

Vérifier le déchégent de l'eau
Verser runes tasse d'eau dans les rainures.
Vérifier que l'eau coule à travers les trous d'évacuation d'eau.
Installation de l'unité interieure
Connector le tuyau à l'unité: orienter le vers le centre du tuyau et fixer l'embout à la main puis avec une clé jusqu'à ce qu'il soit étroitement fixé. Le sens pour visser est indiqué sur le dessin. Orientez vers le centre du tuyau, fixer le joint fermement dans l'embout jusqu'à ce que l'on entende un "clic".

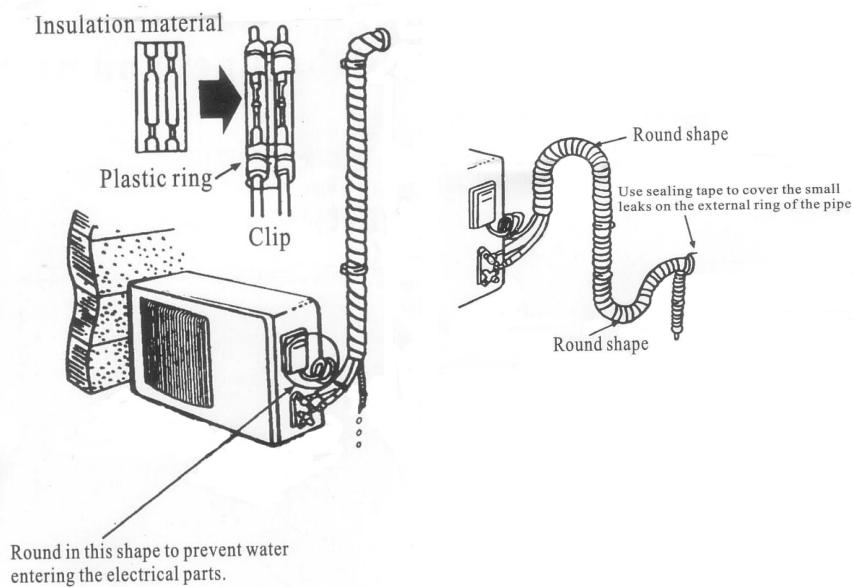

Proteger tous les tuyaux, déchargement d'eau et cables de connexion de bas en haut.
Proteger les points de connexion avec le matériel isolant et les fixer avec deux joints en plastique.
Proteger les tuyaux avec du scotch le long du mur et les fixer au mur avec les clips. Ces étapes sont habituèlement utilisées lorsque l'unité extérieure est installée en dessous de l'unité interieure.
Au cas où l'on peut ajouter des tuyaux d'évacuation d'eau, le bout du tuyau doit être à une
certeaine distance du sol (pour éviter l'eau de s'écouler à l'intérieur du tuyau). Le fixer au mur pour qu'il ne soit pas emporté par le vent.
Proteger les tuyaux et les câbles de connexion correctement de haut en bas. Proteger les
tuyaux qui sont assemblés selon le dessin afin d'éviter que l'eau n'entre dans la piece.
Utiliser les clips ou autre fixations pour attacher les tuyaux au mur.

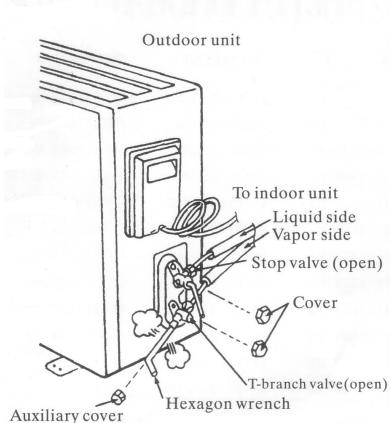

Expulser l'air dans les tuyaux et dans l'unité interieure
Retirer le couvercle de la valve d'arrêt et de la valve branche-T. Retirer le couvercle auxiliaire de la valve branche-T.
Tournier la tige de la valve d'arrêt dans le sens inverse des aiguilles d'une montre d'un angle de 90 degrés, la garder ouverte pendant 8 secondes et fermer la valve.
Vérifier qu'il n'y ait pas de fuite d'air à toutes les connexions de tuyaux. Tourner la tige du haut de la valve branche-T avec un tournevis hexagonal afin d'extraire l'air.
Réiterer les étapes 3 et 5.
Ouvrir les valves d'arrêt et de branche-T avec un tournevis hexagonal afin de faire fonctionner l'unité.
Aucune fuite n'est tolérée, merci de vérifier tous les points de connexion des tuyaux. Il faut vérifier les fuites, généralement, on peut le tester avec de l'eau et du savon.
Connexions électriques
Dévisser la vis etsteroler le couvercle du panneau de contrôle de I'unité.
Connector les cables à l'emplacement prévu à cet effet sur le panneau
Connector le fil jaune/vert à une masse
Fixer solidement le cable au panneau de contrôle à l'aide d'un collier d'électricien.
Re visser le couvercle du panneau de contrôle à sa place d'origine.
Diagrammes unité externe
Veuillez raccorder le cable de liaison entre l'unité extérieure et intérieure en respectant les l'emplacement des couleurs suivantes:
Test d'utilisation
S'assurer que les tuyaux et cables sont bien connectés.
S'assurer que la valve de liquide et la valve de gaz sur le côté sont complètement ouvertes.
Metre le climatisationur en mode de refroidissement pendant au moins 30 minutes ou plus.
Tester la température interieure et extérieure, s'assurer que la différence de température entre l'air extérieur et l'air interieur est supérieure à 8^ .
Caractéristiques
Télécommande

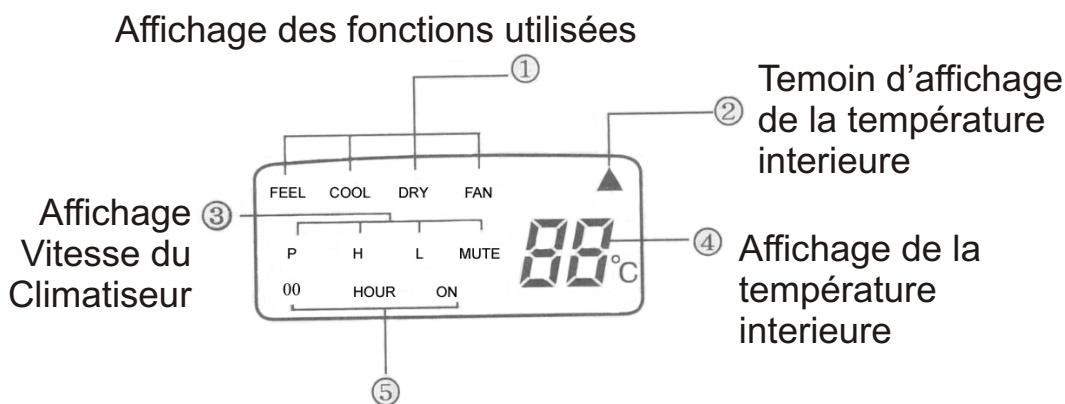

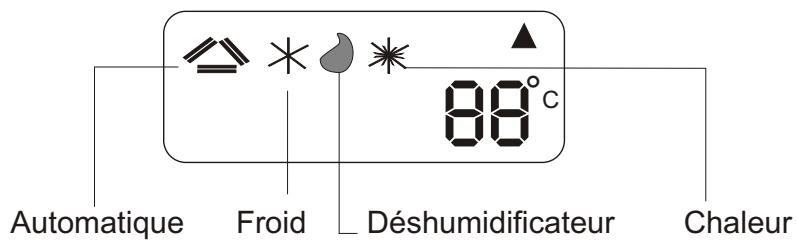

Afficheur Télecommande
Affichage du mode timing
Général
Protection du compresseur: Quel que soit le mode opérateur sur lequel est régled le climatiseur, il y aura toujours 3 minutes de délais de sécurité sauf s'il s'agit de la première utilisation. Quand le compresseur est en marche, il ne peut-être être int en moins de 3 minutes (sauf en mode de chauffage ou déconnélation) à moins qu'il ne soit éteint ou que son mode opérateur ne soit modifié. L'indicateur de fonction allume la lumière quand le climatiseur est en marche.Le signal sonore retentit immidiatement après que le système de control reçoit un signal correct et distinct de la télécommande. La programmation de l'horloge peut être utilisé pour tout mode opérateire tandis que la fonction veille ne peut-être utiliser qu'en mode de ventilation et de chauffage.
Mode Automatique
Quand le climatisationur est en marche, il peut détector la température interieur automatiquement au moyen duquel il peutCHOISIR son mode opérateo: ventilation, chauffage, et déshumidificateur. Quand la température interieur atteint plus de 27^, le climatisationur se met en mode de ventilation. Quand la température interieure atteint 20^ et 27^ le climatisationur se met en mode de déshumidificateur (toujours silencieux). Quand la température interieure atteint moins de 20^, le climatisationur se met en marche en mode chauffage. Par ce mode, le climatisationur agit en respectant le flux du souffle programme et les ailléttes du pendule fonctionnent en fonction du besoin de la portedev ventilation automatique. Une fois que le mode opérateire est selectionné, il ne pourra'être modifié. Quand le climatisationur est eteint et ensuite redémarré, le mode opérateire sera selectionné à nouveau en fonction de la variation de la température interieure. Aprees que l'indicateur du mode opérateiro clignotte pendant 20 secondes, la lumière fixe s'allumera (i.e. la détermination du mode opérateiro commencera dans 20 secondes.) Ce mode a une fonction de minuterie mais pas la fonction veille. Par ce mode, la température peut-etre selectionnée et ajustée par la télécommande.
Mode Ventilation
Par le mode de ventilation, l'échelle de température régée par la télécommande va de 16^ à 23^ . La valve à quatre sens est éteinte. La mise en marche du compresseur se fait lorsque la température interieure dépasse la température programmée +1^ tandis qu'il s'arrête lorsque la température interieure descend en dessous de la température minimale programmée. Lorsque la température interieure est égale à celle programmée, le mode opérationd'origine sera conservé. En mode de ventilation, pour éviter que les conduits gèlent la fonction se déclenché. La vitesse du souffle à l'intérieur sera programmée. Et les ailettes fonctionnent en fonction de la programmation envoyée par la télécommande.
Mode Déshumidificateur
L'échelle de température peut être régée entre 16^ et 32^ . La température sera régée par la télécommande. La valve à quatre sens est arrêtée. Le système de vitesse de ventilation se met en mode « silencieux ». Et les ailettes marchent en fonction du programme envoyé par la télécommande. En mode de déshumidification, pour éviter que les conduits gèlent la fonction se déclenché. Lorsque la température descend en dessous de 16^ , la fonction de déshumidificateur s'arrête. Lorsque la température atteint plus de 16^ , le compresseur se met sous tension et fonctionne par intermittence.
Contrôle de la Ventilation
En mode ventilation, le bloc extérieur restera toujours fermé. Le ventilateur interieur fonctionnera en respectant la quantité d'air sans changement de vitesse "forte puissance". Les ailettes seront actives en fonction des informations transmises par la télécommande.
Fonction Chauffage
En mode chauffage, l'échelle de température est fixée entre 16^ et 32^ . La température est réglée par la télécommande. Quand le climatiseur est allumé, le ventilateur extérieur, la valve à quatre sens et le compresseur se metront en marche en même temps après 2 minutes. En mode chauffage, le compresseur ne peut être étant que 3 minutes après qu'il ait été allumé sauf en cas de changement de mode ou si le climatiseur est étant. Selon la température programmée, la condition pour que le compresseur s'allume dépend de la température interieure ≤ température programmée -1°C. Tandis que la condition pour que le compresseur s'éteigne dépend de la température interieure ≥ température + 1°C. Lorsque la température interieure est égale à celle programmée, le mode d'origine sera conservé. Si vous augmentez la température, le ventilateur interieure ne démarrera pas si la température du conduit est inférieure à 25°C. Lorsque la température du conduit descend en dessous de 35°C mais reste au dessus de 25°C, le ventilateur interieur fonctionnera en mode « silencieux ». Si la température du conduit s'étaève à 25°C, puis redescend, il cesserà de fonctionner seulement lorsque la température sera descendu à 22°C. Lorsque la température du conduit atteint plus de 35°C, le ventilateur interieur fonctionnera en mode préréglé en respectant la vitesse du souffle. Si la température du conduit s'étaève à 35°C et ensuite descend, il entrera en mode “silencieux” uniquement lorsque la température sera redescendue à 30°C.
Lorsque la température du conduit est supérieure à 35^ , le ventilateur interieur fonctionnera commeprogramme en respectant la vitesse de souffle. Lorsque la température du conduit est >25^ , mais <35^ , le ventilateur interieur se met en mode "silencieux". Lorsque la température du conduit est <25^ , le ventilateur interieur cesse de fonctionner. La fonction du fouffe aprèschauffage se déclenché lorsque le climatiseur est juste eteint si la température du conduit atteint plus de 30^ , le ventilateur interieur se mettra en mode "silencieux"; s'il descend en dessous de 30^ , le ventilateur s'eteindra; et le fouffe aprèschauffage durera moins de 40 secondes après que le ventilateur interieur ne s'arrête
Fonction Dégel
Si la température du conduit extérieur est de moins de -6^ pendant + de 2 minutes et que le temps accumulé du compresseur atteint 50 minutes (s'il y a un bouton d'arrêt, coupé par la télécommande, le temps cumulé du compresseur sera recalculé), les intervalles de décongélation dureront plus de 50m minutes et le compresseur fonctionnera 5 minutes continues. S'il y a le moindre dégât sur le conduit extérieur, le temps cumulé par le compresseur atteindre 50 minutes (s'il y a un bouton d'arrêt, coupé par la télécommande ou par la décongélation, le temps cumulé du compresseur sera recalculated), et le mode de décongélation durera 10 minutes. Une fois que ces conditions sont remplies, la décongélation se terminera. Quand le mode de décongélation commence, le compresseur et le ventilateur interieur cesseront de fonctionner tandis que le ventilateur extérieur et la valve à quatre sens continuant de fonctionner. La valve à quatre sens et le ventilateur extérieur cesseront de fonctionner en 30 secondes.15 secondes après le compresseur démarre et entre en mode de décongélation. Une fois que la décongélation est terminée, le compresseur cesse de fonctionner. Et la valve à quatre sens ainsi que le ventilateur extérieur commenceront de fonctionner 20 secondes. Ensuite, le compresseur démarre et entre en mode chauffage et le ventilateur extérieur se met en mode de prévention de vent froid.
Fonction Chauffage Auxiliaire
Le chauffage électrique auxiliaire ne peut semettre en route automatiquement que si les conditions suivantes sont appliqués en mode chauffage: Le compresseur doit fonctionner pendant 4 minutes par les pompes de chauffage, la température interieure doit etre inférieure a 22^ . La temperature reglee a l'intérieur doit etre supérieure a 3^
Une fois que l'une de ces conditions est remplie, le chauffage électrique auxiliaire s'arrête :
- La température interieure est supérieure à 22^ .
- La température interieure est diminuée de 2^ en dessous.
Lorsque la température du conduit interieur est supérieure à 52^ , le mode de chauffage électriche cessera. La température interieure détectée devient anormale. Si le compresseur ou le ventilateur interieur cesse de fonctionner, le chauffage électricque cessera son fonctionnement également. Durant le fonctionnement du compresseur, si le chauffage électricque auxiliaire cesse, il ne peut-être redémarré qu'au bout d'1 minute.
Fonction Veille
Lorsque le climatiseur entre en mode veille, le vitesse du ventilateur se met en mode « silencieux ». Lorsque le procédé de veille se met en marche en mode ventilation, la température régée augmente de 1^ automatiquement toute les heures, le climatiseur s'eteindra après que la fonction veille ait marchée pendant 7 heures.
Lorsque la fonction veille fonctionne en mode chauffage, la température régée diminue de 2^ automatiquement toutes les 2 heures, le climatiseur s'eteindra après que la fonction veille ait marchée pendant 7 heures. Lorsque le bouton de selection du mode est pressé, la fonction veille est annulée. La fonction veille est usable en mode ventilation et chauffage. Lorsque le bouton veille est pressé, la fonction veille peut commencer ou cesser. La fonction veille n'existe pas en mode automatique, de déshumidification ou de ventilation.
Fonction Minuterie
Lorsque la minuterie est régée, levoyant minuteur s'allume. Le temps maximum de programmation de la minuterie est de 12 heures. L'unité de programme est d'1 heures. Mème si le mode opératoire est modifié, la fonction de minutes é Marchera toujours. L'arrêt à昼夜 fixe ne peut être programmée que si le climatiseur est en marche. Et si il continue de fonctionner même si l'arrêt à昼夜 fixe a déjà été préréglé. Lorsqu'on atteint l'heure d'arrêt, les ventilateurs intérieur et extérieur se coupent. La mise en route à昼夜 fixe ne peut être programmée que si le climatiseur est en marche. Il s'éteint même si la mise en route a déjà été préréglée. Lorsqu'on arrive à leur fixée, les ventilateurs intérieur et extérieur commenceront à fonctionner. Lorsque le bouton de commande est pressé, le climatiseur se met en marche et le voyant indicateur de mode clignotera (1 fois par seconde). puis se met en mode automatique sous 20 secondes.
Fonction Protection
Lorsque la température du conduit interieuratteint plus de 57^ , les ventilateurs extérieurs cesseront de fonctionner. Lorsque la température du conduit interieur descend en dessous de 52^ , le ventilateur extérieur reprendra sa fonction normale. Cette fonction ne peut-être appliqué qu'en mode de chauffage. Lorsque la température du conduit interieuratteint plus de 64^ , et dur plus de 10 secondes, le compresseur et ventilateur extérieur cesseront de fonctionner. ÀpRES 3 minutes d'arrêt, le compresseur reprendra son fonctionnement si la température du conduit interieur descend en dessous de 52^ .
Lorsque la température du conduit interieur descend à -2^ pendant plus de 2 minutes, le compresseur cessera de fonctionner et le ventilateur interieur se mettra en préréglage de la quantité d'air. Lorsque le compresseur cesse de fonctionner, il ne peut-être remis en route que si la température du conduit interieur s'élige à plus de 7^ ou si l'arrêt du compresseur dur plus de 6 minutes. Si vous entendez un bip, cela signifie que le détecteur indique que la température interieure est anormale, le climatiseur se mettra en mode chauffage et ne s'éteindra pas si le signal reçu par la télécommande est "chauffage", ou il fonctionnera en mode ventilation et ne s'éteindra pas si le signal reçu par la télécommande est « ventilation » .Il fonctionnera pendant 8 minutes et ensuite s'arrêtependant 3 minutes. Quand le signal du conduit detecte que la température interieur est anormale, les fonctions preuve de gèle, preuve de vent froid, et de surchauffe sont indiquée à l'écran.
Fonction Réglage de l'orientaion des ailettes
Lorsque le climatiseur est mis en route pour la première fois, les ailettes se mettent en position pleine ouverture et ensuite en ouverture totale ou qu'il soit situé. Lorsque le climatiseur est eteint, les ailettes se mettent en position "fermée" immeditatement ou qu'il soit situé, après que le ventilateur soit à l'arrêt. En mode ventilation, les ailettes se mettent en position d'ouverture totale et ensuite en position horizontal. La ventilation des ailettes automatique et manuelle sont contrôlées pas un seul bouton.
Mode Automatique
Appuyer sur le bouton MODE, sélectionner le mode opératione automatique.
Appuyer sur le bouton TEMPS, régler la température, elle peut-être +/- 1^ entre 16 et 32^ . Appuyer sur le bouton VENT, on peut seLECTIONner la vitesse de ventilation de "Puisance", "Haute", "Basse", et "Silencieux".
Appuyer sur le bouton M/A, le voyant de la fonction est allumé, le climatiseur s'allume en mode Automatique; appuyer sur le bouton à nouveau, le climatiseur s'arrête.
Mode Froid/Chaud
Appuyer sur le bouton MODE, selectionner le mode opératione de rafraîchissement ou de chauffage.
Appuyer sur le bouton TEMPS, régler la température, elle peut-être +/- 1^ entre 16 et 32^ . (3) Appuyer sur le bouton VENT, on peut selectionner la vitesse de ventilation de "Puisance", "Haute", "Basse" et "Silencieux".
(4)Appuyer sur le bouton M/A, le voyant de la fonction est allumé, le climatiseur s'allume en mode rafraîchissement; appuyer à nouveau sur le bouton, le climatiseur s'arrête.
Mode Horloge
Régler le minuteur sur MARCHE (il ne fonctionne que lorsque le climatiseur est à l'arrêt) Appuyer sur le bouton TEMPS, sélectionner le minuteur sur « MARCHE », la télécommande affiche “00 HEURE MARCHE”; “MARCHE” s'affiche par intermittence.
Appuyer sur le bouton TEMPS, régler l'heure. Quand "MARCHE" s'arrête immédiatement, le minuteur se met sur "MARCHE".
Régler le minuteur sur "OFF" (il ne fonctionne que lorsque le climatiseur est en marche) Appuyer sur le bouton TEMPS, selectionner le minuteur sur "OFF", la télécommande affiche "00 HEURE ARRET"; "ARRET" s'affiche par intermittence au même moment.
Appuyer sur le bouton TEMPS, régler l'heure. Quand «ARRET » cette par intermittence, le minuteur peut-être régle sur « ARRET »
Remarque: La télécommande ne peut-être régée qu'avac un intervalle de 12 heures.
Le mode opératione de voir
Appuyer sur le bouton VEILLE, le voyant de veille interieur clignote.
Après le réglage du mode veille, l'opération de refroidissement permet de régler la température afin d'élever d'1°C après 1 heures et un autre degré automatiquement après une autre heures.
Après le réglage du mode veille, la fonction chauffage permet de régler la température afin de diminuer la température de 2^ après 1 heures et 2 autres automatiquement après une heures.
Le climatiseur fonctionne en mode veille pendant 7 heures et s'arrête automatiquement.
Remarque:
- En mode veille, la vitesse de ventilation change automatiquement en "silencieux".
- Appuyer sur le bouton MODE, sur le bouton VENT ou sur le bouton M/A, la télécommande efface le mode veille.
Attention:
Orienter la télécommande vers le récepteur du climatiseur.
La télécommande doit être à 8 mètres de distance maximum du récepteur.
Aucun obstacle entre la télécommande et le récepteur.
Ne pas laisser tomber ou jeter la télécommande.
Ne pas laisser la télécommande au soleil ou pres d'un radiateur ou tout autre élément dégageant de la chaleur.
Utiliser des piles AAA, ne pas utiliser des piles rechargeables.
Retirer les piles de la télécommande avant de ne plus l'utiliser sur une longue durée. Quand le bruit du transfert du signal n'est pas audible de l'unité extérieure ou que le symbole de transmission sur l'affichage de l'écran n'apparaît pas, les piles doivent et changées.
Si des phénomènes apparaissent en appuyant sur le bouton de la télécommande, la charge des piles est faible et celles-ci ont besoin d'être remplacées.
