CLIMPACK 3550 - Climatiseur PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur portable
Caractéristiques techniques principales	Technologie de refroidissement par évaporation, capacité de refroidissement de 3500 W
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	70 cm (H) x 40 cm (L) x 30 cm (P)
Poids	25 kg
Compatibilités	Convient pour les espaces jusqu'à 50 m²
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	3500 W
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer tous les mois, réservoir d'eau à vider régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - CLIMPACK 3550 PEEKTON

Comment configurer le PEEKTON CLIMPACK 3550 pour la première fois ?

Pour configurer le PEEKTON CLIMPACK 3550, commencez par le brancher à une prise électrique. Ensuite, suivez les instructions affichées à l'écran pour sélectionner la langue et régler les paramètres de base tels que la température souhaitée.

Que faire si le PEEKTON CLIMPACK 3550 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant 5 minutes avant de le rebrancher.

Comment nettoyer le PEEKTON CLIMPACK 3550 ?

Pour nettoyer le PEEKTON CLIMPACK 3550, utilisez un chiffon doux et humide. Évitez d'utiliser des produits abrasifs ou des nettoyants chimiques qui pourraient endommager la surface.

Pourquoi le PEEKTON CLIMPACK 3550 émet-il des bruits étranges ?

Des bruits étranges peuvent indiquer un problème. Vérifiez que l'appareil est sur une surface plane et stable. Si le bruit persiste, il est conseillé de contacter le service client pour un diagnostic.

Comment régler la température sur le PEEKTON CLIMPACK 3550 ?

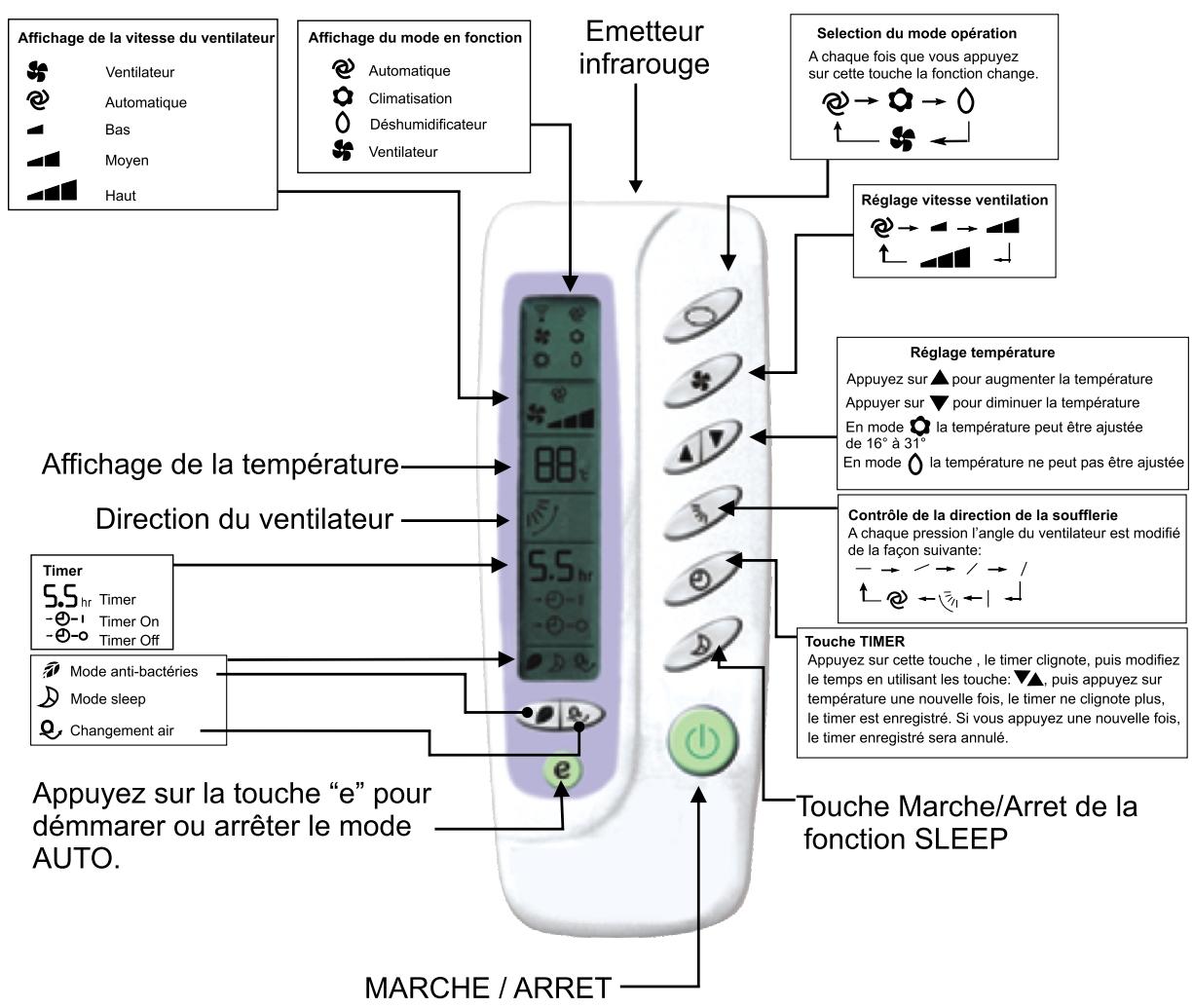

Pour régler la température, utilisez les boutons de commande situés sur le panneau de l'appareil. Appuyez sur le bouton de température et utilisez les flèches pour ajuster la température à votre convenance.

Quels sont les modes de fonctionnement disponibles sur le PEEKTON CLIMPACK 3550 ?

Le PEEKTON CLIMPACK 3550 propose plusieurs modes de fonctionnement, y compris le mode refroidissement, le mode chauffage et le mode déshumidification. Vous pouvez sélectionner le mode souhaité via le panneau de contrôle.

Comment savoir si le filtre du PEEKTON CLIMPACK 3550 doit être remplacé ?

Un témoin lumineux sur le panneau de contrôle s'allumera lorsque le filtre doit être nettoyé ou remplacé. Il est recommandé de vérifier et de nettoyer le filtre toutes les 4 à 6 semaines, selon l'utilisation.

Le PEEKTON CLIMPACK 3550 peut-il être utilisé dans une pièce humide ?

Oui, le PEEKTON CLIMPACK 3550 peut être utilisé dans des environnements humides, mais il est conseillé de ne pas le placer directement sous une source d'eau pour éviter tout dommage.

Comment réinitialiser le PEEKTON CLIMPACK 3550 aux paramètres d'usine ?

Pour réinitialiser le PEEKTON CLIMPACK 3550, maintenez enfoncé le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 10 secondes jusqu'à ce que l'écran affiche 'Réinitialisation terminée'.

Où puis-je trouver des pièces de rechange pour le PEEKTON CLIMPACK 3550 ?

Les pièces de rechange pour le PEEKTON CLIMPACK 3550 peuvent être achetées directement auprès du fabricant ou des revendeurs agréés. Consultez le site Web de PEEKTON pour plus d'informations.

MODE D'EMPLOI CLIMPACK 3550 PEEKTON

Consignes de sécurité

Avant d'utiliser votre apparéil, lisez avec attention ce paragraphe “Consignes de sécurité”

CONSIGNES DE SECURITÉ
Ne pas brancher plusieurs apparciels sur la même prise électrique.	Ne pas appliquer un jet de bombe insecticide ou de spray vers l'appareil.
Lorsque quelques chose d'anormal apparais (odeur de brûlé), débranchez votre apparéil et coupez le disjoncteur.	Ne laisser fonctionner votre apparéil longtemps dans un espace trop humide ou bien avec des fenêtres ouvertes
Ne pas toupez, ou dénuder les fils d'alimentations	Si vous ne comptez pas utiliser votre apparéil pendant une longue période, déconnecté le cordon d'alimentation.
Ne pas tirer sur le cordon d'alimentation.	Ne pas marcher ou bien poser celuiles objets que ce soit sur toute unité extérieur
Débranchez le cordon d'alimentation avant de nettoyer votre apparéil	Toujahours brancher le fil de terre. Ne pas brancher le point chaud de votre installation électrique sur un tuyau.
Ne pas toucher aux boutons avec les mains humides	Ne pas installerer votre unité dans un lieu ou un gaz inflammable peut fuiR de son conteneur. Une explosion peut en résultat
Ne pas rester devant une installation en mauvaise état.
Ne pas nettoyer votre apparéil avec de l'eau.	L'eau de d'évacuation doit être complètement drainé. Si l'évacuation se fait mal le mobilier peut être abîme.
Ne pas laisser un animal ou une plante près du flux d'air de votre apparéil.	Ne pas poser vos mains ou un autre objet sur la sortie d'air de l'unité extérieur. Cela est dangereux.

Specifications

peeKTON®

MODELE:CLIMPACK3550

Puisance frigorifique: 12000 btu/h (3400W)

Puisance calorifique: 13000 btu/h (3600W)

Gaz réfrigérant: R407C

Fonction economie d'énergie: Timer 12 heures

Alimentation électric: 220-240 v/50hz

Consommation frigorifique: 1210W

Consommation calorifique: 1180W

Déshumidification: 1.32 litre/h

Filtre: Electrostatique lavable

Débit d'air: 550 m3/h

Intensité: 5.7A/5.5A

Gaz (charge usine) 870 gr pour 3.5m

Longueur tuyauterie: 3.5m (dénivèle 1.5m)

Compresseur: TOSHIBA de type rotatif

Niveau sonore unité interne: Mini 34db/ maxi 41db

Niveau sonore unité externe: Mini 44db/ maxi 49db

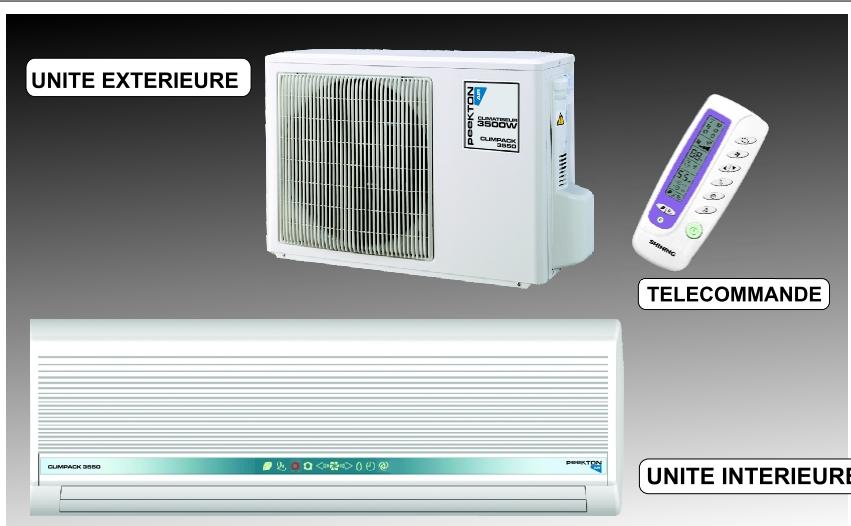

Dimensions unité interne: 764x250x199 mm (LxHxP)

Dimensions unité externe: 820x540x320 mm (LxHxP)

Poids net/brut unité interne: 10.5Kg/12Kg

Poids net/brut unité externe: 33Kg/35Kg

Diam tube liquide: 1/4"

Diam tube gaz: 1/2"

Classe climatiseur: T1

Serial number:

220/240V~50Hz

CAUTION - TO REDUCE THE RISK OF ELECTRIC SHOCK,DO NOT REMOVE COVER (OR BACK),NO USER-SERVICING TO QUALIFIED SERVICE PERSONNEL.

MADE IN CHINA

TUV PROD.JC SERVICE

ATTENTION: FOR GARANTIR LES MEILLEURES PERFORMANCES TÉCHNIQUI SQUIRÉ SECURITE MAXIMALE NOUS VOUS RECOMMANDONS DE FAIRE APPEL A UN INSTALLATEU PROFESSIONNEL, DIL GENIE CIUMATIQUE.

PEEKTON AIR FRANCE DECLINE TONE RESPONSABILITE EN CASE DE MAUVAISE INSTALLATION OU DE MAUVAS ENTRETIEN. VEUILLEZ FAIRE CONROLLER VOTRE INSTALLATION TOUS LES ANS.

Recommendations Importantes

Ces instructions sont un guide général d'installation des climatiseurs CLIMPACK PEEKTON. Pour des détails précis sur les climatiseurs, vous devrez vous reporter à la notice d'utilisation fournie avec chaque climatiseur.

NOTICE IMPORTANTE

Ces instructions doivent être utilisées par des personnes qualifiées spécialement formées et connaissant les procédures d'installation de ce type d'équipement et des composants dusystème connexe. Certains pays exigent que le personnel responsable de l'entretien ou de la réparation soit qualifié.

LES PERSONNES NON QUALIFIÉES NE DOIVENT PAS INSTALLER NI FAIRE L'ENTRETIEN OU LA MAINTENANCE DE CET ÉQUIPEMENT.

Le terme « doit » ou « doivent » indique une exigence essentielle pour une performance satisfaisante et sans danger du produit. Le terme « devrait » ou « devraient » indique une recommendation ou un conseil qui n'est pas essentiel ni requis mais qui pourrait etre utile.

AVERTISSEMENT - DANGER DE CHOC ÉLECTRIQUE

Pour éviter toute possibilité de blessures graves ou de dommages à l'équipement suite à un choc électrique, assurez-vous de toujoursmettre l'appareil hors tension. LES INSTRUCTIONS, AVERTISSEMENTS DE CE MANUEL POUR ÉVITER D'ENDOMMAGER L'ÉQUIPEMENT, DE PROVOUER DES BLESSURES OU DES INCENDIES.

Une mauvaise installation peut endommager l'équipement, créé des dangers et annuler la garantie. Le fait d'utiliser des composants non testés conformément créé un danger et détruire l'équipement.

Ne pas déconnecter l'unité interieure si l'unité extérieure continue à fonctionner.
Ne pas laisser jouer les enfants de moins de 10 ans pres de l'unité extérieure.
Ne pas insérer d'objet à travers la grille de protection de l'unitée extérieure.
La prise d'alimentation doit être accessible au cas où vous devriez arrêté le climatiseur

En cas d'abscence, déconnecter le climatisationur.

RENSEIGNEMENTS GÉNÉRAUX

L'air circulant en vase clos, il est indispensable de maintainir les filtrres du système de climatisation en excellent état d'entretien. En cas de mauvais entretien, de nombreuses maladies graves peuvent être vehiculées. N'hésitez pas à souscrite un contrat de maintenance pour vous assurer un nettoyage régulier des filtrres à air.

INSTALLATEUR ET / OU CONCESSIONNAIRE

Veuillez vous assurer que le client à le manuel du climatiseur, Il doit aussi avoir la possibilité de souscrite un Contrat d'entretien pour le bon fonctionnement du produit. Pour plus d'information au sujet du contrat, veuillez consulter le contrat type qui se trouve dans le livre de ce mode d'emploi.

Le climatiseur réversible assure le chauffage et la climatisation. Il fonctionne en mode froid ou chaud. La fonction chauffage est basée sur le principe de la réversibilité (pompe à chaleur) c'est-à-dire l'inverse de la production de froid (les calories sont captées à l'extérieur pour être restituées à l'intérieur).

Entretient de l'installation

MISE EN GARDE :

S'assurer que l'alimentation électrique de l'unité extérieure et de l'appareil de chauffage et de traitement de l'air est débranchée avant d'effectuer les entretiens recommendé qui suivent.

• Nettoyer ou remplacer le filtré à air interieur au début de chaque saisson de chauffage ou de climatisation et lorsqu'une accumulation de poussière ou de salété est visible sur le filtré à air.
• Enlever les feuilles et les débris d'herbe del'échangeur de l'unité extérieure en s'assurant de ne pas endommager les hélices.
• Vérifier s'il y a des débris comme des brindilles, des batonnets, etc.
• Lire en entier les instructions qui suivent avant d'installer l'appareil.

Unité de condensation :Chaque unité de condensation est pourvue d'une charge frigorigène suffisante pour faire fonctionner l'unité extérieure avec un échangeur ou un apparil de traitement de l'air

NE PAS UTILISER UN AUTRE TYPE DE GAZ DIFFERENT DU R407C

Conduites de fluides : De la tuyauterie en cuivre pour frigorigène doit etre utilisée pour l'installation du système. La tubulure d'aspiration du frigorigène doit etre Entierement isolée pour prevenir les dommages causés par la condensation.

Branchements l'alimentation électrique :

Tout le câblage doit respecter les normes courantes.

Tout le câblage doit respecter la taille des conducteurs

Pressions à l'intérieur du système.

Votre systèmes de climatisation contient du frigorigène liquide sous pression.

L'installationet l'entretien de cet appeareil doit etre effectués par un technicien qualifie et entrainé qui connait bien ce type d'équipment. Le propriétaire ne doit en aucun cas tenter d'installer ou de réparer l'appareil sans la supervision adequate d'un technicien qualifié et entrainé.

Service après vente

ASSISTANCE: 0820.03.03.03*

Votre appareil est garanti 2 ans pioces et main d'oeuvre. Toute immobilisation dans un centre SAV exceedant 7 jours,
entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'imbolisation. En cas de défaut de fonctionnement pendant la période de garantie, Vous pouvez contacter notre
Hot Line au 0820.03.03.03 (*) qui vous indiquer a les coordonnées d'un installateur/dépanneur le plus proche du lieu
d'installation.
Notre garantie exclue toute defectuosite due a une utilisation anormale, les degats matériels ainsi que toute intervention
effectuee par un tiers non agree par PEEKTON.

• Les tentatives de réparation effectuee par une station technique non agrée.
• L'absence du nombre de série ou de preuve d'achat.
• Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux specifications
• La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine.
• Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
• Une alimentation électricne non conforme aux specifications d'installation et d'environnement.
• Les accidents ou catastrophe y compris les incendies, les dégats des eaux, la foudre et les tremblements de terre.
• Les pieces d'usure normales dites consommables :
• Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anormale d'un produit,
• Les accessoires égarés ou manquants,
  Lorsqu'un produit est utilisé à titre professionnel.

En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si:

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
  -L'unité a ete exposée à la pluie ou a l'humidité,
• L'unité ne semble pas fonctionner normalement,
• Les performances de l'unité se sont sensiblement modifiées,
  -L'unité est tombée ou le coffret a été endommagé.

N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.

Important : Veuillez conserveur une preuve d'expédition de votre produit.

Adresse SAV : NES - SAV PEEKTON -

Ruede genetes

Zone de la Saussaye

45545 ST CYR EN VAL

Vérifiez la possibilité d'installer un climatisationur

Renseignez vous auprès des personnes compétentes afin d'être certain que vous pouvez installer un climatiseur sans nuire à votre entourage :

. à la mairie, si vous étés en zone classée « Monument Historique »
. au syndic de copropriété, si vous résidez dans un immeuble,
. à votre voisinage, en cas de mitoyennete,
. à votre propriété, si vous âtes en location,...

Installation par un professionnel

Merci d'avoir besoin un climatiseur PEEKTON.

Vous venez d'acquérir un climatiseur réversible à deux blocs qui nécessite une installation faite par un professionnel du génie climatique. L'objet est de valider votre installation conformément à nos préconisations, répondre aux normes électriques en vigueur et valider la garantie de votre matériel. Dans le cas où vous souhaitez installer vous même ce climatiseur, nous vous informons que la garantie contractuelle n'est pas applicable. La garantie constructeur de deux ans n'est valable que sur presentation d'une facture et de mise en service par un installateur/agree.

Nos you rappelons que les installateurs en climatisation sont des professionnels du génie climatique parfaitement formés aux techniques de climatisation et repondant à des critères spécifiques. Nous excluons toutes sociétés donc l'activité principale n'est pas liée à l'installation de climatisation.

Lors de l'installation, l'installateur doit vérifier le circuit frigorifique H P et B P avant toute ouverture de vanne ainsi que le contrôle de présence de gaz dans le circuit.

Toute présence de gaz signifiant que les vannes ont ete ouvertes entraînera le tirage au vide complet de l'installation et la recharge a vos frais, hors remplacement liaison frigorifique pince ou plie, ou pas de vis de raccordement de vanne unite extérieur ou interieure detertiore.

Ce cas précis de détérioration implique l'échange de l'unité intéérieur ou extérieure à la charge de l'utilisateur. Le certificat de conformité ne pourra être délivré dans le cas d'absence de prise de terre sur l'installation celle-ci restant à la charge du consommateur, toute mise en service en l'absence de certificat de conformité est au risque et péril du consommateur, la responsabilité du distributeur comme du prestataire missionné pour la mise en service du climatiseur ne pourra être mise en cause.

Contrat d'entretien par un installeragree

Un contrat d'entretien est obligatoire afin de valider la garantie, il vous sera réclamé en cas de panne de l'unité interne ou externe du climatiseur.

En règle générale un contrat d'entretien périodique (annuel) doit vous être proposé par votre installateur qualifié en génie climatique et doit comprendre la vérification des éléments suivants au moins une fois par an.

Nettoyage des filtrés et décontamination avec produit bactericide,

Nettoyage des ventilations,

Contrôle des liaisons électriques,

Contrôle des pressions frigorifiques,

Contrôle des organes mécaniques.

Fiche de renseignements

IMPORTANT : VOUS VENEZ D'ACQUERIR UN CLIMATISEUR "PEEKTON ET DANS LE BUT DE VALIDER SA GARANTIE VOUS DEVEZ NOUS ADRESSER CE DOCUMENT SIGNE.

CETTE FICHE D'INFORMATIONS DOIT ETRE DATEE ET SIGNEE PAR L'ACQUEREUR. ELLE DOIT ETRE RETOURNEE A : ESM, 102 BD BEAUMARCHAIS 75011 PARIS AVEC LE CONTRAT D'INSTALLATION AFIN DE VALIDER VOTRE GARANTIE SUR SITE.

POUR TOUT ACHAT DE CLIMATISEUR PEEKTON, COMPORTANT UNE UNITE A L'INTERIEUR ET UNE UNITE A L'EXTERIEUR, VEUILLEZ PRENDRE EN COMPTE LES INFORMATIONS SUIVANTES :

MESURE DE SECURITE : CES APPAREILS NE PEUVENT PAS ETRE INSTALLLES DANS UNE CUISINE, UNE VERANDA OU UNE SALLE DE BAIN.

SERVICE POSE ET INSTALLATION : ETANT DONNE LES VERIFICATIONS ET AJUSTEMENTS TECHNIQUES A EFFECTUER, CES CLIMATISEURS DOIVENT ETRE POSES ET INSTALLES PAR UN PROFESSIONNE DU GENIE CLIMATIQUE, CELUI-CI VOUS CONSEILLERA POUR SON UTILISATION OPTIMALE ET SON ENTRETIEN. VEUILLEZ VOUS ADRESSER A VOTRE REVENDEUR POUR PLUS D'INFORMATIONS.

ATTENTION : LA GARANTIE N'EST VALIDEE QUE SI LA MISE EN SERVICE EST FAITE PAR UN INSTALLATEUR PROFESSIONNEL. LA GARANTIE NE FONCTIONNE QUE SUR PRESENTATION DE LA FACTURE D'ACHAT ET DE LA FACTURE DE MISE EN SERVICE ET DU CONTRAT DE FIN DE TRAVAUX. SI L'UN DE CES DOCUMENTS MANQUE, LA GARANTIE NE POT S'EXERCER.

NUISANCES SONORES : DANS LE CADRE D'UNE POSE DE PRODUIT EN VILLE (IMMEUBLE_OU MAISON INDIVIDUELLE) COMME A LA CAMPagne, VOUS DEVEZ VOUS ASSURER QUE_LE VOISINAGE NE SERA PAS AGRESSE PAR LE BRUIT PROVENANT DE L'UNITE INSTALLEE A L'EXTERIEUR.

AUTORISATIONS LEGALES : DANS LE CADRE DE POSES DU GROUPE EXTERIEUR, VOUS ETES RESPONSABLE DE FAIRE TOUTES LES DEMARCHES OBLIGATOIRES POUR RENDRE LEGALE LA POSE DES PRODUITS (PERMIS DE CONSTRUIRE, ACCEPTATION PAR LA CO-PROPRIETE DES MODIFICATIONS DE FACADE, AUTORISATION DU SYNDIC, Autorisation DES BATIMENTS DE FRANCE EN SECTEUR SAUVEGARDE, ...).

CONDENSATS : POUR L'EVACUATION DES EAUX RESIDuelles, PROVENANT DE LA CONDENSATION DE L'EAU CONTENUE DANS L'AIR SUR L'EVAPORATEUR. DANS LE CAS D'UNE POSE DANS UN IMMEUBLE AVEC CO-PROPRIETE PAR EX, VOUS DEVEZ AVOIR_PRIS PREALABLEMENT TOUTE AUTORISATION NECESSAIRE POUR QUE LE PRESTATAIRE PUISSE BRANCHER ET RACCORDER LES CONDENSATS SUR LES RESEaux_EXISTANTS, OU CREER UN RESEAU SPECIFIQUE. DANS CE CAS, FOURNIR UNE AUTORISATION ECRITE DES BATIMENTS DE FRANCE, DE LA CO-PROPRIETE, DU SYNDIC.

MISE EN SERVICE ET MISE EN ROUTE: ASSUREZ-VOUS DE L'ACCESSIBILITE AU MATERIEL DANS LES REGLES ET NORMES DE SECURITE EN VIGUEUR. VOUS DEVEZ GARANTIR DE VOTRE PRESENCE ET DU MOYEN D'ACCES. ASSUREZ-VOUS QU'UNE PRISE D'ALIMENTATION SE TROUVE A PROXIMATE DE L'UNITE INTERIEUR (<1,5M). LES MONTAGES D'ACCESSOIRES, LE REGLAGES DES RESEaux AEROLIQUES (GAINES, DIFFUSEURS SUPPLEMENTAIRES, ...), TOUTES MODIFICATIONS SUR L'ALIMENTATION ELECTRIQUE, HYDRAULIQUE ET FRIGORIFIQUE, LE COMPLEMENT DE CHARGE REFRIGERANT SONT EXCLUS D'UNE INSTALLATION STANDARD. UN DEVIS PREALABLE PERSONNALISE VOUS SERA COMMUNIQUE PAR VOTRE INSTALLATEUR.

Fiche de renseignements

A returner par le client dans les 8 jours qui suiviens l'installation

FORFAIT FOURNITURES : LA LIAISON ENTRE L'UNITE EXTERIEURE ET L'UNITE INTERIEURE EST PREVUE POUR 3M. SI L'INSTALLATION REQUIERT UN RACCORD PLUS LONG, L'INSTALLATEUR VOUS FACTURERA DIRECTEMENT LES TUBES DE CUIVRE SPECIAUX, LEURS ISOLANTS ET AUTRES SYSTEMES DE FIXATION. DE MEME POUR LE RAJOUT DE FLUIDE REFRIGERANT ALORS NECESSAIRE AINSI QUE LES FRAISDE POSE.

FILTRES ET ACCESSOIRES : LE FILTRE EST A CHANGER UNE FOIS PAR AN. VOUS POURREZ VOUS LE PROCURER EN APPELANT LE SERVICE APRES-VENTE

MAINTENANCE : UNE MAINTENANCE REGULIERE EST NECESSAIRE AU BON FONCTIONNEMENT DE VOTRE CLIMATISEUR, VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL D'INSTRUCTION. UNE FOIS PAR AN, VOUS DEVEZ EFFECTUER UNE MAINTENANCE TECHNIQUE DE PREFERENCE AVEC LE MEME INSTALLATEUR INTEGRANT UNE VERIFICATION DE LA QUANTITE DU FLUIDE REFRIGERANT, UNE VERIFICATION GENERALE (ABSENCE DE FUITE, AUCUN BRUIT ANORMAL, ETC...), ET LE CHANGMENENT DU FILTR.

Nom: Prénom:

Adresse:

CP: .Ville: Tel:

MODELE: .N° Série:

Nom du revendeur: Nom de L'installateur:

N° Tel de L'installateur:

Atteste par la présence avoir eté informé des conditions d'installation décrites dans le manuel d'utilisateur pages 6 et 7.

Fait à:

Le:

Signature du client:

A returner par le client dans les 8 jours qui suivent l'installation

PV de Réception Contradictoire

Un fois l'installation de votre climatisation terminée, vous devez impérativement replir en présence de l'installateur le "PV de réception contradictoire" ci dessous.

Cette réception est un acte important qui marque le point de départ des garanties. Vérifiez tout au long du chantier que tout est bien conforme à ce que vous avez signé. Vérifiez aussi qu'il n'y a pas de vices apparentes ou de défauts de conformités. Cette réception doit être effectuee de

PV de Réception Contradictoire

manière contradictioire, c'est-à-dire entre vous et l'instantiateur, et consignée dans un procès verbal de réception. Si vous avez relevé des définits et effectué des réserves, celles-ci seront inscrites dans le procès verbal.

A returner par le client dans les 8 jours qui suivent l'installation

PV de Réception Contradictoire

INSTALLATEUR

Sté:

N° de Siret:

Adresse:

CP: .Ville:

Tel:

Cachet de la Société

CLIENT

Nom:

Prénom:

Adresse:

CP: .Ville:

Tel:

Modèle:

Référence du dossier d'installation:

Date de la pré-visite:

Date de l'installation:

PLAN: VEUILLEZ FOURNIR LE PLAN DE LA PIECE A CLIMATISER, OU DESSINER LE PLAN A MAIN LEVEE, AVEC ORIENTATION, POSITION DES FENETRES, ET PRECISER SI C'EST UN IMMEuble OU UNE MAISON, EN VILLE OU A LA CAMPagne.

L'installation s'est déroulée sans problème ?........

Avez vous constater des vices apprents ?........

L'installation est elle conforme à ce que vous avez demandé ?

L'installateur a-t-il ajoute des prestations ?

INSTALLATEUR

Oui Non Oui Non

Oui Non Oui Non

Oui Non Oui Non

Oui Non Oui Non

Nature des problèmes constatés

Avis de l'installateur

Fait à: Le:

Signature du client:

Signature de l'installateur:

Crédit d'impôt(*)

A production égale de chaleur, le climatiseur est plus économique qu'un chauffage. Les économies de chauffage financent donc largement la consommation d'été. Certains coûts d'installation vous apportent fiscalement des avantages dans certaines conditions d'installation.

Renseignez vous auprès de votre centre des impôts avant d'appliquer une déduction car le contexte d'application est particulier. Nous déclinons toutes responsabilité en cas d'erreur.

Les crédits d'impôt pour les dépenses d'équipements de production d'énergie utilisant une source d'énergie renouvelable sont en théorie possibles.

Le coût de certains travaux et de certains équipements peut donner droit à des crédits d'impôts. Vous payez la totalité de vos factures, vous appliquez le taux sur le montant total des dépenses puis, lors de la réduction de la déclaration, vous retranchez cette somme de vos revenus. Les crédits d'impôts concernent essentiellement l'installation de gros équipements. La plupart des crédits d'impôts existent depuis la fin des années 90 et ont été prorogés jusqu'à 2005. Les taux de crédit et les plafonds sont uniformes : 15% sur le montant total des factures et un plafond de 4.000 euros pour une personne seule. Cependant, la loi de Finance 2004 a instauré un nouveau crédit d'impôt concernant les travaux destinés aux personnes âgées et/ou handicapées. Renseignez vous auprès de votre administration fiscale.

Par gros équipements, l'Etat entend des appareils destinés au chauffage(une chaudiere par exemple), des équipements sanitaires mais aussi les équipements favorisant l'isolation et le développement durable. En place depuis 1999, la disposition a eté prolongée jusqu'à 2005. Le crédit d'impôt est accessible aux propriétaires ou locataires, fiscalement domiciliés en France, pour l'équipment de leur habitation principale, achevée depuis plus de deux ans. Les travaux d'installation eux-mêmes ne sont pas concernés sauf dans certains cas : main d'oeuvre indispensable au façonne, au montage ou à l'adaptation préalable de l'équipment. Pour bénéficier du crédit d'impôt, les équipements doivent être fournis (facturés) par l'entreprise qui réalisise les travaux, non par vous-même, même si vous étés vous-même le constructeur de votre logement. Pour les dépenses réalisées entre le 1er janvier 2003 et le 31 décembre 2011, la base de calcul du crédit d'impôt est de 15% du montant TTC porté sur la facture de l'entreprise. Le crédit d'impôt est plafonné de la manière suivante : 4.000 euros pour une personne celibataire, veue ou divorcée, 8.000 euros pour un couple marié soumis à une imposition commune. Ces plafonds sont majorés en fonction du nombre d'enfants à charge : 400 euros en plus, Le crédit d'impôt ne s'applique que pour les dépenses payées pour l'acquisition de gros équipements dans le cadre de travaux d'installation ou de remplacement. Sont concernés les équipements suivants : gros équipements de chauffage pour immeubles collectifs (chaudiere,cuve à fioul, citerne gaz, pompe à chaleur), les ascenseurs adaptés aux handicapés, les gros équipements sanitaires, les cabins hammam ou de sauna prêtes à poser. Il n'est pas possible de déduire les apparciels menagers ou electroménagers (réfrigérateurs, les matériels de téléphonie et audiovisuels, les lampes, les matériels de chauffage mobiles (convecteurs mobiles), humidificateurs mobiles, climatisationurs mobiles et les gross équipements de chauffage destinés à être installés dans une maison ou un appartement individuel. Le crédit d'impôt s'applique également aux travaux d'installation d'équipements de production d'énergies renouvelables, de matérielaux d'isoation thermique et d'appareils de régulation de chauffage.

TVA 5,5%(\*)

Vous ave la possibilité de bénéficier d'une TVA à taux réduit de 5,5% au lieu de 19,6%. Pour cela, la vente et l'installation doit être effectuee par la meme societe ou avec son réseau d'installateurs agrees. Pour pouvoir appliquer la TVA au taux réduit de 5,5% pour la vente et l'installation d'une climatisation vousdezvez nous joindre une attestation signee (cf.doc attestation c- jointe). Nous you rappelons que cette attestation est obligatoire, le lieu d'installation doitetre achieve depuis plus de 2 ans et l'installation doitetre realizede par un professionnelnel.

Attestation TVA 5,5%(\*)

A returner par le client dans les 8 jours qui suivent l'installation

Attestation Client permettant l'application du taux réduit de TVA

INSTALLATEUR

Cachet de la Société

Modèle:
N^ Serie:
Date d'achat:
Date appel Hotline installation:
Référence du dossier d'installation:
Date de la pré-visite:
Date de I'installation:

Je soussigné, atteste que mon dimicile à l'adresse ci-dessus ou le local à usage d'habitation situé au:

Adresse :

dont je suis, (Locataire, Proprietre, Usufruitier) (^**) , est acheve depuis plus de deux ans.

Signature de l'installateur

Signature du client

Fait à : Le :

(*)Etablier en double exemplaire (Client/Entrepreneur)

(^**) Rayer les mentions inutiles

A compléter si besoin

Configuration du climatiseur

La capacité du climatiseur à fournir un environnement comfortable dépend des conditions suivantes. Les capacités nominales des climatiseurs sont établies selon leur capacité à retarder la chaleur.

La mesure thermique utilisée pour détecter un gain ou une perte de chaleur est la British Thermal Unit (BTU). Une (1) BTU est la quantité de chaleur requise pour augmenter la température d'une Livre d'eau d'un degré Fahrenheit. Un climatiseur d'une capacité de 12 000 BTUH peutsteroler 12 000 BTU de chaleur en une heures.

La température可以选择 par le client grâce au climatiseur dépend du gain de chaleur de l'habitation. Laaille physique, la superficie des fenêtres, la qualité et la quantité d'isolation, l'exposition au soleil, le nombre de personnes ainsi que la température extérieure peuvent augmenter le gain de chaleur à tel point que la capacité du climatiseur est dépassee.

Par exemple, si l'air qui entre dans le climatiseur (l'air recyclé) est de 27 degrés Celsius, l'air d'alimentation (air de décharge) dans l'habitation sera de 15 à 18 degrés Celsius.

Aussi longtemps que cette différence de température (15 à 20 degrés) est maintainue, le climatiseur fonctionne correctement.

Attention à nouveau aux gains variables de chaleur de l'habitation. Lorsque les températures extérieures sont extrêmes.

Le gain de chaleur peut etre réduit en : Gardant les fenêtres et les portes fermées.

Evitant d'utiliser des appareils produitant de la chaleur. Utilisant des toiles pour les fenêtres (stores et / ou ridesaux).

Choix de l'emplacement pour l'installation

Chaque apparéil a ses spécificités. Cependant, outre la longueur des gains qui conditionné l'emplacement, le principe général est de ne pas pulser l'air froid directement sur les personnes, afin de préserver leur bien-être.

Il est donc important de maítriser les déplacements et l'orientation des flux d'air (particulériquement le flux d'air frais).

Le climatiseur doit être placé à l'abri de toute source de chaleur (ensoleillement, apparéil de chauffage ou de cuisson).

• Il doit être placee de façon à ce que la diffusion et la reprise d'air ne puissant être entravees.
• L'endetroit doit pouvoir supporter le poids de l'unité interieure.
• Certaines distances précisées sur la notice de l'appareil doivent être respectées d'avce l'emplacement de l'unité extérieure.
• L'endetroit doit être accessible pour la maintenance (nettoyage des filtres par exemple).
• Dans le cas d'un split fixe mural, l'unité interieure doit être placée à une hauteur minimum de 2m.

Les contraintes d'implantation de l'unité extérieur :

• Elle doit être place à l'air libre, mais à l'abri des courants d'air et face aux vents dominants.
• Elle doit être protégée d'un rayonnement solaire excessif (réverbération).
• Elle doit être place à distance des chambres à coucher et du voisinage (bruit, résonance).
• Elle doit être placee dans un endroit permettant une evacuation d'eau (production de condensas en mode chauffage).
• Une certaine distance (longueur et dénivélé) doit être respectée : 5 à 10m selon les modèles, dénivélé généralement de 5 m maxi.

Configuration du climatiseur

La capacité du climatiseur à fournir un environnement comfortable dépend des conditions suivantes. Les capacités nominales des climatiseurs sont établies selon leur capacité à retarder la chaleur.

La mesure thermique utilisée pour détecter un gain ou une perte de chaleur est la British Thermal Unit (BTU). Une (1) BTU est la quantité de chaleur requise pour augmenter la température d'une Livre d'eau d'un degré Fahrenheit. Un climatiseur d'une capacité de 12 000 BTUH peutsteroler 12 000 BTU de chaleur en une heures.

La température可以选择 par le client grâce au climatiseur dépend du gain de chaleur de l'habitation. Laaille physique, la superficie des fenêtres, la qualité et la quantité d'isolation, l'exposition au soleil, le nombre de personnes ainsi que la température extérieure peuvent augmenter le gain de chaleur à tel point que la capacité du climatiseur est dépassee.

Par exemple, si l'air qui entre dans le climatiseur (l'air recyclé) est de 27 degrés Celsius, l'air d'alimentation (air de décharge) dans l'habitation sera de 15 à 18 degrés Celsius.

Aussi longtemps que cette différence de température (15 à 20 degrès) est maintainue, le climatiseur fonctionne correctement.

Attention à nouveau aux gains variables de chaleur de l'habitation. Lorsque les températures extérieures sont extrêmes.

Le gain de chaleur peut etre réduit en : Gardant les fenêtres et les portes fermées.

Evitant d'utiliser des appareils produitant de la chaleur. Utilisant des toiles pour les fenêtres (stores et / ou ridesaux).

Choix de l'emplacement pour l'installation

Chaque apparéil a ses spécificités. Cependant, outre la longueur des gains qui conditionné l'emplacement, le principe général est de ne pas pulser l'air froid directement sur les personnes, afin de préserver leur bien-être.

Il est donc important de maítriser les déplacements et l'orientation des flux d'air (particulériquement le flux d'air frais).

Le climatiseur doit être placé à l'abri de toute source de chaleur (ensoleillement, apparéil de chauffage ou de cuisson).

• Il doit être placee de façon à ce que la diffusion et la reprise d'air ne puissant être entravees.
• L'endetroit doit pouvoir supporter le poids de l'unité interieure.
• Certaines distances précisées sur la notice de l'appareil doivent être respectées d'avce l'emplacement de l'unité extérieure.
• L'endetroit doit être accessible pour la maintenance (nettoyage des filtres par exemple).
• Dans le cas d'un split fixe mural, l'unité interieure doit être placée à une hauteur minimum de 2m.

Les contraintes d'implantation de l'unité extérieur :

• Elle doit être place à l'air libre, mais à l'abri des courants d'air et face aux vents dominants.
• Elle doit être protégée d'un rayonnement solaire excessif (réverbération).
• Elle doit être place à distance des chambres à coucher et du voisinage (bruit, résonance).
• Elle doit être placee dans un endroit permettant une evacuation d'eau (production de condensas en mode chauffage).
• Une certaine distance (longueur et dénivélé) doit être respectée : 5 à 10m selon les modèles, dénivélé généralement de 5 m maxi.

Choix de l'emplacement pour l'installation

Climatiser un local dont la façade est exposée Sud-ouest, et totalement vitré, sans protection particulière est une erreur. En effet, avant toute installation d'un système de climatisation, il est important de prendre des mesures de protection solaire comme le pare-soleil, le rideau extérieur ou interieur, ou encore la vitre teintée.

Pour des raisons commerciales, la porte d'une boutique est souvent ouverte en permanence. Dans le cas de l'installation d'une climatisation, il faut laisser le local fermé. On peut par exemple signaler la climatisation par un panneau sur la porte. Attention, même les fenêtres doivent rester fermées!

REGLES A RESPECTER:

• La différence de température entre l'intérieur et l'extérieur ne doit pas être supérieure à 8^ .
• L'hygrométrie de l'air est ideale lorsqu'elle est comprise entre 40% et 60% .
• Le débit d'air au niveau de la bouche d'évacuation ne doit pas être supérieure à 0,25m/s.
• Il faut éviter les coupures répetées.
• En fin de saisson, il est recommandé de faire tourner l'appareil environ 1h en ventilation seule.
• L'unité extérieur d'un split fixe ne peut être positionnée couchée car l'eau de condensation pourrait couler sur le moteur.
• Les filtres doivent être nettoyés ou changés tous les ans.

Fonctionnement d'un climatiseur réversible

LE FROID: La puissance frigorifique d'un climatiseur est l'élement essentiel pour garantir le comport de l'utilisateur en lui évitant les chocs thermiques. Il s'agit donc de déterminer, au préalable, la puissance dont vous aurez besoin pour climatiser la piece concernée. Pour le savoir, il faut étabrir un bilan thermique. Celui-ci prend en compte tous les apports de chaleur dans l'espace à climatiser afin d'en étabir le bilan (Ex : chaleur d'un apparéil électrique, chaleur dissipée par une baie vitrée...). La puissance frigorifique d'un apparéil est exprimée en BU ou watts et indique la capacité de l' apparéil à produit de l'air froid. En cas de grand besoin de production extérieures très chaudes), il sera donc recommandé d'opter pour un apparéil plus puissant.

La règle de base pour savoir si l'on a besoin d'une grande production et éviter les chocs thermiques est que l'écart entre la température interieure d'une piece et la température ambiente extérieure ne doit jamais dépasser 8^ .

Une fois que l'alimentation est en marche, réglez l'unitée sur le mode FROID. En utilisant le compresseur, la vapeur réfrigérante à basse température et à basse pression est aspirée dans le compresseur où elle est transformée en gaz à haute température haute pression. Puis, elle est refroidie à travers l'échangeur de chaleur extérieur par l'air et devient liquide. ÀpRES avoir été accéléré par le capillaire, le liquide réfrigéré entre dans l'unité interieure et ensuite s'évapore.

L'échangeur absorbe la chaleur et rafraîchi la température de la pierce. La vapeur réfrigérante évaporée returne dans l'unité extérieure et est à nouveau aspirée dans le compresseur, complétant ainsi le cycle. En continuant le cycle de ventilation la température de la pierce se refroidie ainsi.

LE CHAUD: Une fois que l'alimentation est en marche, régler le climatiseur sur le mode CHAUD. Le conduit de la valve électromagnétique est ainsi alimenté. Dès que le compresseur commence à fonctionner, le gaz est refroidi tout d'abord par l'échange de chaleur de l'unité intéérieur, relâche de la chaleur et augmente la température. La haute pression réfrigéré est ensuite envoyée dans l'unité extérieure et returne dans le compresseur après evaporation. En continuant ce cycle, l'objectif d'augmenter la température est accompli.

Configuration du climatiseur

Régler la température de la pièce correctement.
Régler la température à 1^ de plus que désirée.
Environ 10% des coûts d'électricité peuvent être ainsi économisés.

Nettoyer le filtré à air régulierement. Un blocage dans le filtré à air réduit le flux d'air et réduit la ventilation. Nettoyer au moins une fois tous les 15 jours. Autrement 6% du coût d'électricité peut-être perdu.

Eviter le gaspillage grâce au minuteur. Utiliser le minuteur lorsque vous dormez ou sortez pour economiser l'électricité.

Ne bloquer pas les bouches d'airation sur l'unité extérieure. Cela réduirait le cycle de ventilation.

Configuration du climatiseur

Assurez you que les portes et fenêtres sont bien fermées. Autrement le cycle de ventilation serait réduit et engendérer des coûts d'électricité.

Gardez les stores ou les rideaux fermés.
Ne laissez pas le soleil entre directement.
Vous pourrez economiser jusqu'à 5% des coûts d'électricité

Assurez you d'une bonne orientation du courant d'air. Orientez les persiennes du courant d'air à l'horizontal pour le cycle de ventilation. La climatisation seraienne.

Utilisez du matériel isolant pour un meilleur usage. Utilisez du matériel isolant durant la construction ou renovations. Cela vous feras economiser de l'électricité.

Informations importantes

L'installation d'un climatiseur doit etre fait apres lecture des instructions d'installation.

Le kit climpack 3550 doit être installée correctement par des techniciens professionnels.

L'utilisateur doit pouvoir fournir une source d'énergie électrique suffisante.

Le circuit de réserve d'énergie doit avoir une protection anti-fuite MCB.

Il faut utiliser un circuit independant et une base de joints ajusté et adaptée à la prise électrique du climatiseur.

L'installation électrique doit être faite par des techniciens qualifiés selon les conditions de sécurité électrique.

Le climatiseur doit être bien fixé.

Ordre d'installation des éléments:

Veuillez installer votre climatisation en respectant l'ordre d'installation suivant:

1- Choisir la localisation de l'unité interieure et extérieure la vente appropriée à la vente environnement (raccordement électrique, fixation de l'unité extérieure etc.).
2- Tracez sur le mur l'emplacement de chaque élément
3- Percez le mur à un endroit discret pour passer les tuyaux
4- Installez les 2 unités
5-Vérifiez vos raccordements électriques
6- Connectez les tuyaux
7- Expulser l'air des tuyaux de l'unité interieure
8- Tester le système

Sélection de la position d'installation

Selectionnez un endroit où:

• Il n'y a pas de source de chauffage ou de vapeur aux alentours.
• Il n y aaucun obstacle aux alentours pour la position d'installation.
• Conserver une bonne circulation de l'air.
• Facile d'acces pour prendre les mesures nécessaires de réduction de bruits.
• Ne pas les installer prés des portes.

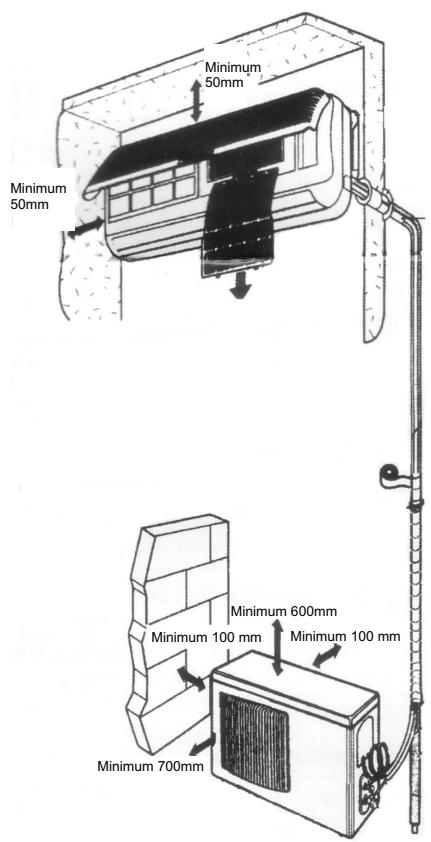

• S'assurer d'avoir la distance précisée sur la photo entre le plafond, mur, mobilier et les autres obstacles.

En cas de l'installation d'un toit de protection de de la pluie et des rayons du soleil, ne pas créé d'obstacles à la dispersion de chaleur du condensateur.

Ne pasmettre d'animaux ou de plantes prés de l'endetroit de l'installation car l'air chaud de l'unité extérieure risque de leur nuire.

S'assurer d'avoir la distance précisé sur la photo entre le plafond, mur, mobilier et autres obstacles. La base d'installation et le cadre de support doivent être solides et sûrs. La machine doit être sur une surface égale.

Installation de l'unité extérieure

Fixation gauche entrée d'air fixation droite
Sortie d'air de I'unité extérieure

L'unité extérieure doit être solidement fixée pour éviter de tomber par vent fort.

Installer sur une base cimentée comme sur le dessin.

Si l'installation est en bord de mer ou sur un emplacement haut au dessus du sol et avec des vents forts, le climatiseur doit être installé contre le mur afin d'assurer la position normale du ventilateur et le plateau de blocage doit être utilisé.

S'il s'agit d'une installation en surplomb, la structure du mur porteur doit être solide autrement, des mesures telles qu'un renfort, un support ou un amortisseur de vibrations devraient être adoptées.

Installation de l'unité interieure

Commencer par s'assurer que le mur est solide et sur.

• Utiliser 4 vis de type "+" pour attacher le plan au mur.

Garder le à niveau en position horizontal, perpendicular et verticale. Autrement, cela pourrait cause des écoulements d'eau lorsque le climatiseur est en marche.

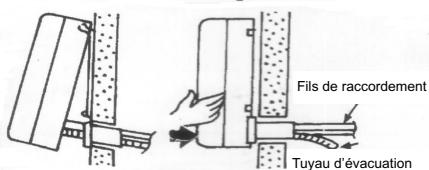

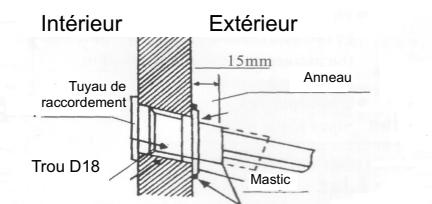

Percer un trou pour le tuyau de 70mm de diamètre en bas à gauche ou en bas à droite de l'installation du plan.

Le trou doit avoir une légère inclinaison vers l'extérieur

Accrocher l'unité interieure au plan et s'assurer qu'elle est au milieu.

Pousser la machine vers le bas côté gauche et bas côté droit du plan d'installation jusqu'à ce que les attaches entrent étroitement dans les rainures (on entend un « clic »)

Retirer le cadre du couvercle de l'unité.

Retirer le couvercle du devant du cadre pour le maintainen selon les étapes suivante:

Comme indiqué sur la photo ci-contre,steroler les 2 couvercles du cadre frontal et ensuite devisser deux vis d'installation.

Tirer le cadre frontal vers vous et l'enlever.

Vis Plateau d'orientation Vis
du flux d'air

Pour remettre le cadre frontal, inverser les étapes.

Il faut vérifier que le cadre frontal est fermement fixé dans les rainures d'installation du dessus

Tirez vers vous la face avant puis retirez la.

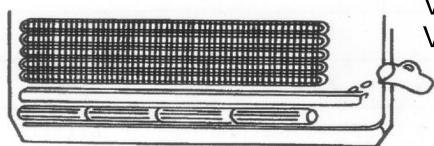

Vérifier l'écoulement de l'eau

Verser une tasse d'eau dans les rainures.

Vérifier que l'eau coule à travers les trouss d'évacuation d'eau.

Installation de l'unité interieure

Connexion du tuyau venant de l'unité interieur vers l'unité extérieur: Positionnez le joint puis fixer le tuyau à l'embout avec la main puis avec une clé jusqu'à ce qu'il soit étroitement fixé. Le sens est indiqué sur le dessin.

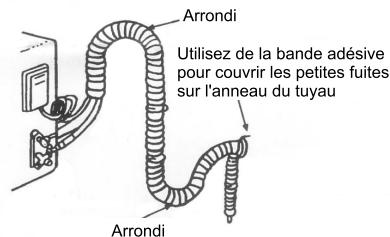

Arrondisse de façon à empêcher l'introduction d'eau dans les parties électriques

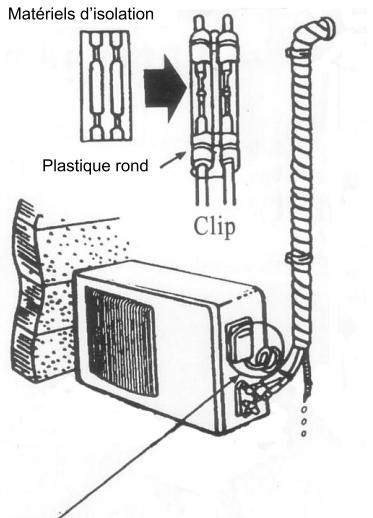

Protégé tous les tuyaux, d'écoulement d'eau et cables de connexion de bas en haut.

Protégér les points de connexion avec le matériel isolant et les fixer avec deux joints en

plastique. Protégéger les tuyaux avec du scotch le long du mur et les fixer au mur avec les clips.

Ces étapes sont habituèlement utilisées lorsque l'unité extérieure est installée en dessous de l'unité interieure. Au cas où l'on peut ajouter des tuyaux d'évacuation d'eau, le bout du tuyau doit être à une certaine distance du sol (pour éviter a l'eau de stagner à l'intérieur du tuyau). Le fixer au mur pour qu'il ne soit pas emporté par le vent.

Protégé les tuyaux et les câbles de connexion correctement de haut en bas.

Protégé les tuyaux qui sont assemblés selon le dessin afin d'éviter que l'eau n'entre dans la pierce.

Utiliser les clips ou autre fixations pour attacher les tuyaux au mur.

Expulser l'air dans les tuyaux et dans l'unité exterieure

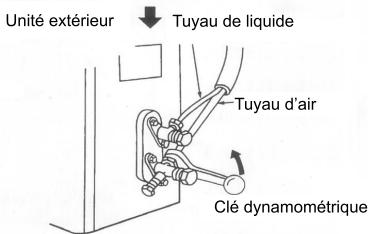

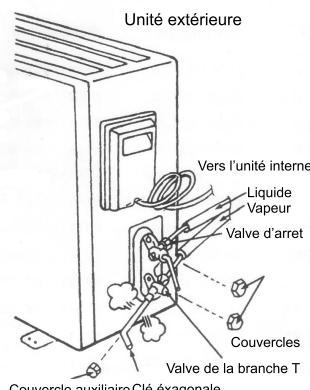

Retirer le couvercle de la valve d'arrêt et de la valve branche-L. Retirer le couvercle auxiliaire de la valve branche-T.

Tourner la tige de la valve d'arrêt dans le sens inverse des aiguilles d'une montre d'un angle de 90 degrés, la garder ouverte pendant 8 secondes et fermer la valve.

Vérifier qu'il n'y ait pas de fuite d'air à toutes les connexions de tuyaux.

Tournier la tige du haut de la valve branche-T avec un tournevis hexagonal afin d'extraire l'air.

Réiterer les étapes.

Ouvrir les valves d'arrêt et de branche-T avec un tournevis hexagonal afin de faire fonctionner l'unité.

Aucune fuite n'est tolérée, merci de bien vérifier tous les points de connexion des tuyaux. Il est nécessaire de vérifier qu'il n'existe aucune fuites, généralement, on peut le vérifier avec de l'eau et du savon.

Connexions électriques

Dévisser la vis etsteroler le couvercle du panneau de contrôle de I'unité.

Connector les cables à l'emplacement prévu à cet effet sur le panneau

Connector le fil jaune/vert à une masse.

Fixer solidement le cable au panneau de contrôle à l'aide d'un collier d'électricien.

Revisser le couvercle du panneau de contrôle à sa place d'origine.

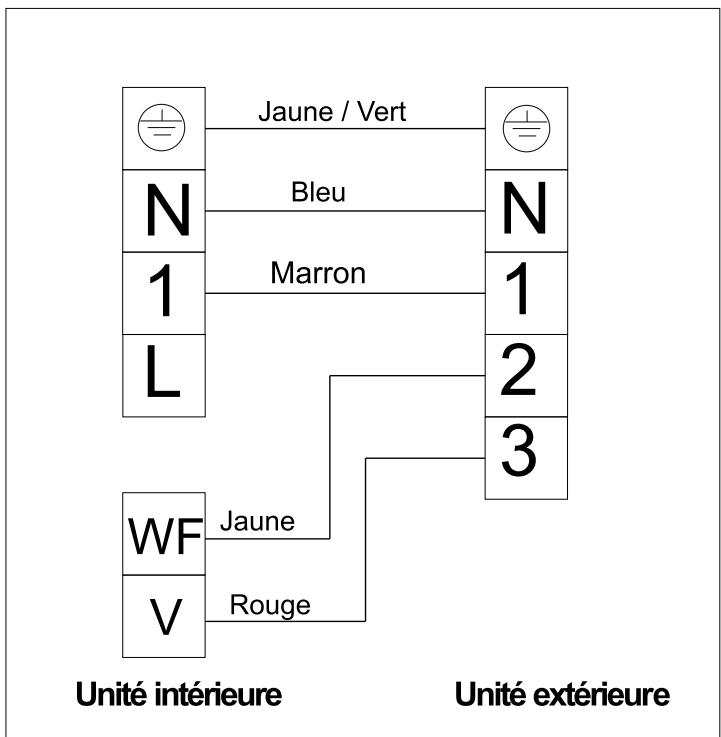

Diagrammes unité externe

Veuillez raccorder le cable de liaison entre l'unité extérieure et intérieure en respectant les emplacements des couleurs suivante:

Test d'utilisation

S'assurer que les tuyaux et cables sont bien connectés.

S'assurer que la valve de liquide et la valve de gaz sur le côté sont complètement ouvertes.

Metre le climatiseur en mode de refroidissement pendant au moins 30 minutes ou plus.

Tester la température interieure et extérieure, s'assurer que la différence de température entre l'air extérieur et l'air interieur est supérieure à 8^ .

Télécommande

Télécommande

Mise en marche.

1. Pressez le bouton ON / OFF.
2. Pressez le bouton de selection. 3 puis sélectionnez une autre opération

Chaque pression sur le bouton change le mode.

15 minutes après la mise en marche du climatiseur, si votre température est trop faible ou bien trop importante, vous avez la possibilité de presser le bouton ou de façon à augmenter ou abaisser la température de 1^ par pression.

Vitesse et orientation de l'air.

1. Pressez le bouton . A chaque appui sur la touche la vitesse du ventilateur change séquentiellement comme suit.

1. Vous pouvez changer le flux d'air en appuyant sur la touche . A chaque appui sur la touche l'angle horizontal du flux d'air du ventilateur change séquentiellement comme suit.

Mode oscillant

A chaque appuie sur la touche le mode d'oscillation change séquentiellement d'angle comme suit.

Ajuster manuelles l'orientation verticale de la vanne d'aération AVANT le démarrage du climatiseur. Vous pourriez vous pincer les doigts lorsque la vanne rouge automatiquement.

Mode veille.

Pourmettre enveille l'unité.

• Mettre en marche le climatiseur.
• Presser le bouton pour rentrer dans le mode veille.

Opération possible en mode veille.

• Changement automatique de la vitesse lente.
• Augmentation de la température de 1,5^ chaque heures, max 3^ .
• Diminution de la température de 1,5^ chaque heures, max 3^ .
• En mode déshumidificateur, changement de température impossible.
• En mode ventilateur, le mode veille n'est pas accessible.

Pour annuler le mode veille.

Une des opérations suivante annule le mode veille.

• Pressez de nouveau le bouton.
• Pressez le bouton.
• Pressez le bouton (ON / OFF) (①).

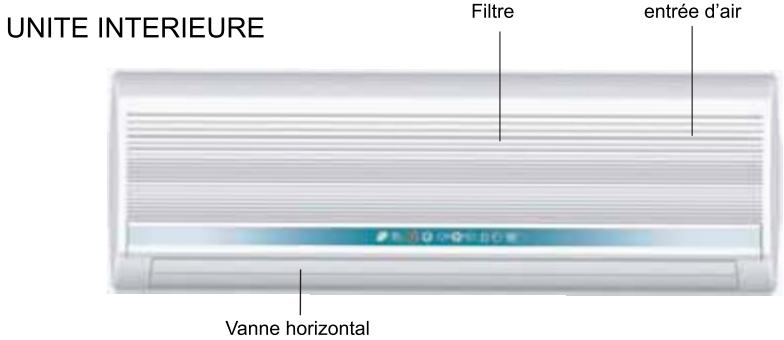

UNITE INTERIEURE

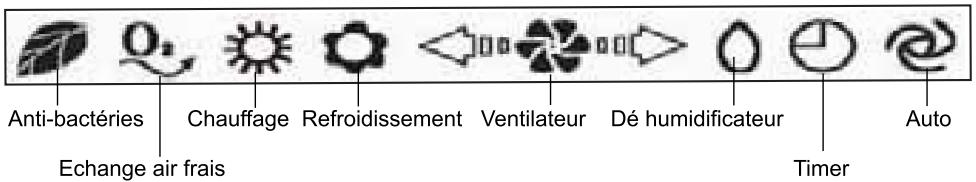

DETAIL DE L'AFFICHAGE DE L'UNITE INTERIEUR

Mode hygiene :

Levoyant vert s'allume

Echange air frais :

Levoyant vert de l'échange d'air frais s'allume.

Chauffage :

Levoyant rouge s'allume en mode chauffage.

Durant le dégivrage le voyant rouge clignote.

Mode frigorifique :

Levoyant vert de réfrigération s'allume.

Mode dé-humidificateur : Levoyant vert du dé-humidificateur réfrigérations'allume.

Opération automatique : Levoyant orange de l'opération automatique s'allume.

• Lorsque le ventilateur interne fonctionne, les voyants oranges suivants s'allume.

LENT: Voyant 1, 4:

MOYEN : Voyant 1, 3, 4

HAUT: Voyant 1 à 4 :

Affichage dynamique du fonctionnement du ventilateur.

AUTO:Voyant 1 s'allume Voyant 1 et 2 s'allume Voyant 1 a 2 s'allume

Voyant 1 à 4 s'allume

• Lorsque le TIMER et la VEILLE sont en court, le voyant orange s'allume.
• Lorsque l'unité ne fonctionne pas correctement le voyant orange du timer clignote.

Général

Protection du compresseur: Quel que soit le mode opérateur sur lequel est régle le climatiseur, il y aura toujours 3 minutes de déliés de sécurité sauf s'il s'agit de la première utilisation. Quand le compresseur est en marche, il ne peut-être être en moins de 3 minutes (sauf en mode de chauffage ou décongélation) à moins qu'il ne soit éteint ou que son mode opérateur ne soit modifié. L'indicateur de fonction allume une led quand le climatiseur est en marche. Le signal sonore retentit immidiatement après que le système de contrôle reçoit un signal correct et distinct de la télécommande. La programmation de l'horloge peut être utilisé pour tout les modes opérateire tandis que la fonction veille ne peut-être utiliser qu'en mode de ventilation et de chauffage.

Mode Automatique

Quand le climatiseur est en marche, il peut détecter la température interieure automatiquement. A l'aide de ce moyen il peutCHOISIR son mode opération: ventilation, chauffage, et déshumidificateur. Quand la température interieure atteint plus de 27^, le climatiseur se met en mode de ventilation. Quand la température interieure est entre 20^ et 27^ le climatiseur se met en mode de déshumidificateur (toujours silencieux). Quand la température interieure atteint moins de 20^, le climatiseur se met en marche en mode chauffage. Par ce mode, le climatiseur agit en respectant le flux du fouffleprogramme et les ailettes du volet fonctionnent en fonction du besoin de la portedev ventilation automatique. Une fois que le mode opération est selectionné, il ne pourraetre modifié. Quand le climatiseur est eteint et ensuite redémarré, le mode opération sera selectionné à nouveau en fonction de la variation de la température interieure. Avres que l'indicateur du mode opération clignote pendant 20 secondes, une luziere fixesallumera (la détermination du mode opération commencera après 20 secondes.) Ce mode a une fonction de minuterie mais pas la fonction veille. Par ce mode, latempérature peut-etre selectionnée et ajustée par la télécommande.

Mode Ventilations

Par le mode de ventilation, l'échelle de température régée par la télécommande va de 16^ à 23^ . La valve à quatre sens est éteinte. La mise en marche du compresseur se fait lorsque la température interieure dépasse la température programmée de +1^ tandis qu'il s'arrête lorsque la température interieure descend en dessous de la température minimale programmée. Lorsque la température interieure est égale à celle programmée, le mode opératione d'origine sera conservé. En mode de ventilation, pour éviter que les conduits gèlent la fonction se déclenché. La vitesse du souffle à l'intérieur sera programmée. Et les ailettes fonctionnent en fonction des informations envoyée par la télécommande.

Mode Déshumidificateur

L'échelle de température peut être régée entre 16^ et 32^ . La température sera régée par la télécommande. La valve à quatre sens est arrêtée. Le système de vitesse de ventilation se met en mode « silencieux ». Et les ailettes marchent en fonction du programme envoyé par la télécommande. En mode de déshumidification, pour éviter que les conduits gèlent la fonction se déclenché. Lorsque la température descend en dessous de 16^ , la fonction de déshumidificateur s'arrête. Lorsque la température atteint plus de 16^ , le compresseur se met sous tension et fonctionne par intermittence.

Contrôle de la Ventilation

En mode ventilation, le bloc extérieur restera toujours fermé. Le ventilateur interieur fonctionnera en respectant la quantité du flux d'air.

Les ailettes seront actives en fonction des informations transmises par la télécommande.

Fonction Chauffage

En mode chauffage, l'échelle de température est fixée entre 16^ et 32^ . La température est régée par la télécommande. Quand le climatiseur est allumé, le ventilateur extérieur, la valve à quatre sens et le compresseur se metront en marche en même temps après 2 minutes. En mode chauffage, le compresseur ne peut être arrêté que 3 minutes après qu'il ne soit allumé, sauf en cas de changement de mode ou si le climatiseur est étéint. Selon la température programmée, la condition pour que le compresseur s'allume dépend de la température interieure ≤ température programmée -1^ . Tandis que la condition pour que le compresseur s'éteigne dépend de la température interieure ≥ température + 1^ . Lorsque la température interieure est égale à celle programmée, le mode d'origine sera conservé. Si vous augmentez la température, le ventilateur interieur ne demarrera pas si la température du conduit est inférieure à 25^ . Lorsque la température du conduit descend en dessous de 35^ mais reste au dessus de 25^ , le ventilateur interieur fonctionnera en mode « silencieux ». Si la température du conduit s'élove à 25^ , puis redescend, il cessera de fonctionner seulement lorsque la température sera descendu à 22^ . Lorsque la température du conduit atteint plus de 35^ , le ventilateur interieur fonctionnera en mode préréglé en respectant la vitesse du souffle. Si la température du conduit s'élove à 35^ puis redescend à 30^ l'appareil enterra en mode "silencieux".

Lorsque la température du conduit est supérieure à 35^ , le ventilateur interieur fonctionnera commeprogramme en respectant la vitesse de souffle. La fonction duSouffle aprèschauffage se déclenché lorsque le climatiseur est juste eteint et si la température du conduit atteint plus de 30^ , le ventilateur interieur se mettra en mode "silencieux", s'il descend en dessous de 30^ , le ventilateur s'eteindra, et le souffle aprèschauffage durera moins de 40 secondes après que le ventilateur interieur ne s'arrête.

Fonction Dégel

Si la température du conduit extérieur est de moins de -6^ pendant + de 2 minutes et que le temps accumulé du compresseur atteint 50 minutes (s'il y a un bouton d'arrêt, coupé par la télécommande, le temps cumulé du compresseur sera recalculé), les intervalles de décongélation dureront plus de 50 minutes et le compresseur fonctionnera 5 minutes en continue. S'il y a le moindre problème sur le conduit extérieur, le temps cumulé par le compresseur atteindre 50 minutes (si un arrêt est provoqué par la télécommande ou par la décongélation, le temps cumulé du compresseur sera recalculated), et le mode de décongélation durera 10 minutes. Une fois que ces conditions sont remplies, la décongélation se terminera. Quand le mode de décongélation commence, le compresseur et le ventilateur interieur cesseront de fonctionner tandis que le ventilateur extérieur et la valve à quatre sens continuront de fonctionner. La valve à quatre sens et le ventilateur extérieur cesseront de fonctionner au bout de 30 secondes.15 secondes après le compresseur démarre et entre en mode de décongélation. Une fois que la décongélation est terminée, le compresseur cesse de fonctionner, et la valve à quatre sens ainsi que le ventilateur extérieur commenceront à fonctionner durant 20 secondes. Ensuite, le compresseur démarre et entre en mode chauffage et le ventilateur extérieur se met en mode de prévention de vent froid.

Fonction Chauffage Auxiliaire

Le chauffage électrique auxiliaire ne peut semettre en route automatiquement que si les conditions suivantes sont appliqués en mode chauffage :

• Le comprisseur doit fonctionner pendant 4 minutes par les pompes de chauffage.
• la température interieure doit être inférieure à 22^ .
• La température régée à l'intérieur doit être supérieure à 3^ .

Une fois que l'une de ces conditions sont remplies, le chauffage électrique auxiliaire s'arrête lorsque:

• La température interieure est supérieure à 22^ .
• La température interieure est diminuée de 2^ en dessous.
• Lorsque la température du conduit interieur est supérieure à 52^ , le mode de chauffage électrique cessera.
• La température interieure détectée devient anormale.
• Si le compresseur ou le ventilateur interieur cette de fonctionner, le chauffage électrique cessera son fonctionnement également.

NOTE :Durant le fonctionnement du compresseur, si le chauffage électrique auxiliaire)cesse, il ne peut-être redémarré qu'au bout de 1 minute.

Fonction Veille

Lorsque le climatiseur entre en mode veille, le vitesse du ventilateur se met en mode « silencieux ». Lorsque le procédé de veille se met en marche en mode ventilation, la température régée augmente de 1^ automatiquement toute les heures, le climatiseur s'eteindra après 7 heures lorsque la fonction veille a été activée.

Lorsque la fonction veille fonctionne en mode chauffage, la température régée diminue de 2^ automatiquement toutes les 2 heures, le climatiseur s'eteindra après 7 heures lorsque la fonction veille a été activée. Lorsque le bouton de selection de mode est pressé, la fonction veille est annulée. La fonction veille est utilisable en mode ventilation et chauffage. Lorsque le bouton veille est pressé, la fonction veille commence ou cesse. La fonction veille n'este pas en mode de déshumidification ou de ventilation.

Fonction Minuterie

Lorsque la minuterie est reglee, le voyant minuteur s'allume. Le temps maximum de programmation de la minuterie est de 12 heures. L'unité de programme est de 1昼夜. Meme si le mode opératione est modifié, la fonction de minuteserie marchera toujours. L'arrêt à heures fixe ne peut être programmée que si le climatiseur est en marche. Et si il continue de fonctionner même si l'arrêt à heures fixe a déjà été préréglé. Lorsque l'on atteint l'heure d'arrêt, les ventilateursintsérieur etextérieur se coupent. La mise en route à heures fixe ne peut être programmée que si le climatiseur est en marche. Il s'éteint même si la mise en route a déjà été préréglée. Lorsqu'on arrive à l'hour fixée, les ventilateursintsérieur etextérieur commenceront à fonctionner. Lorsque le bouton de commande est pressé, le climatiseur se met en marche et le voyant indicateur de mode clignotera (1 fois par seconde), puis se met en mode automatique sous 20 secondes.

Fonction Protection

Lorsque la température du conduit interieuratteint plus de 57^ ,lesventilateursextérieurs cesseront de fonctionner.Lorsque la température du conduit interieur descend en dessous de 52^ ,leventilateurextérieur reprendra sa fonctionnormale.Cette fonction ne peut-etre applique qu'en mode dechauffage.Lorsque la température du conduit interieuratteint plus de 64^ ,et dure plus de 10 secondes,le compresseur et ventilateur extérieur cesseront de fonctionner.Après3minutesd'arrêt,le compresseur reprendra son fonctionnement et seulement si la température du conduit interieur descend en dessous de 52^

Fonction Protection (suite)

Lorsque la température du conduit interieur descend à -2^ pendant plus de 2 minutes, le compresseur cessera de fonctionner et le ventilateur interieur se mettra en préréglage de la quantité d'air. Lorsque le compresseur cesse de fonctionner, il ne peut-être remis en route que si la température du conduit interieur s'éleve à plus de 7^ ou si l'arrêt du compresseur dure plus de 6 minutes. Si vous entendez un bip, cela signifie que la température interieure est anormale, le climatiseur se mettra en mode chauffage et ne s'éteindra pas même si une commande "chauffage" ou "ventilation" est envoyé par la télécommande. Il fonctionnera pendant 8 minutes et ensuite s'arrêtea pendant 3 minutes. Quand le signal du conduit détecte que la température interieure est anormale, les fonctions "gèle", "vent froid", et "surchauffe" sont indiquées à l'écran.

Fonction Réglage de l'orientation des ailettes

Lorsque le climatiseur est mis en route pour la première fois, les ailettes se mettent en position pleine ouverture et ensuite en ouverture totale où qu'il soit situé.

Lorsque le climatiseur est eteint, les ailettes se mettent en position "fermée"

immédiatement où qu'il soit situé, après que le ventilateur soit à l'arrêt.

En mode ventilation, les ailettes se mettent en position d'ouverture totale et ensuite en position horizontale. La ventilation (en automatique ou manuelle) est contrôle par un seul bouton.

Mode Automatique

Appuyer sur le bouton MODE, selectionner le mode opérations automatique.

Appuyer sur le bouton TEMPS, régler la température, elle peut se situer entre 16 et 32^ .

Appuyer sur le bouton VENT, il est possible de seLECTIONner la vitesse de ventilation entre "Puisant", "Haute", "Basse", et "Silencieux".

Appuyer sur le bouton M/A, le voyant de la fonction est allumé, le climatiseur s'allume en mode Automatique, appuyer de nouveau sur le bouton, le climatiseur s'arrête.

Mode Froid/Chaud

Appuyer sur le bouton MODE, selectionner le mode opératione de rafraîchissement ou de chauffage.

Appuyer sur le bouton TEMPS, régler la température, elle peut-être entre 16 et 32^ .

Appuyer sur le bouton VENT, il est possible de selectionner la vitesse de ventilation de "Puisance", "Haute", "Basse" et "Silencieux".

Appuyer sur le bouton M/A, le voyant de la fonction est allumé, le climatiseur s'allume en mode rafraîchissement, appuyer à nouveau sur le bouton, le climatiseur s'arrête.

Mode Horloge

Régler le minuteur sur MARCHE (il ne fonctionne que lorsque le climatiseur est à l'arrêt)

Appuyer sur le bouton TEMPS, selectionner le minuteur sur « MARCHE », la

telécommande affiche "00 HEURE MARCHE"; "MARCHE" s'affiche par intermittence.

Appuyer sur le bouton TEMPS, régler l'heure. Quand "MARCHE" s'arrête, le minuteur se met sur "MARCHE" immédiatement.

Régler le minuteur sur "OFF" (il ne fonctionne que lorsque le climatiseur est en marche),

Appuyer sur le bouton TEMPS, sélectionner le minuteur sur "OFF", la télécommande affiche "00 HEURE ARRET"; "ARRET"clignote au même moment.

Mode Horloge (suite)

Appuyer sur le bouton TEMPS, pour régler l'heure. Quand «ARRET » cette de clignoter, le minuteur peut-être régle sur « ARRET »

Remarque: La télécommande ne peut-être régée qu'avac un intervalle de 12 heures.

Le mode veille.

Appuyer sur le bouton VEILLE, le voyant de veille interieur clignote.

Après le réglage du mode veille, l'opération de refroidissement permet de régler la température afin d'élever de 1^ au bout de 1 heures et un autre degré après une autre heures. Àpres le réglage du mode veille, la fonction chauffage permet de régler la température afin de diminuer la température de 2^ au bout de 1 heures et de 2 autres automatiquement après une autre heures.

Le climatiseur fonctionne en mode veille pendant 7 heures et s'arrête automatiquement.

Remarque :

1. En mode veille, la vitesse de ventilation change automatiquement en "silencieux".
2. En appuyant sur le bouton MODE, sur le bouton VENT ou sur le bouton M/A, la télécommande annule le mode veille.

Attention:

Orienter la télécommande vers le récepteur du climatiseur.

La télécommande doit être à 8 mètres de distance maximum du récepteur.

Il ne doit y avoiraucun obstacle entre la télécommande et le récepteur.

Ne pas laisser tomber ou jeter la télécommande.

Ne pas laisser la télécommande au soleil ou pres d'un radiateur ou tout autre élément dégageant de la chaleur.

Utiliser des piles AAA, ne pas utiliser de piles rechargeables.

Retirer les piles de la télécommande si vous ne comptez pas l'utiliser pendant une longue durée.

Quand le bip de transfert du signal n'est pas audible de l'unité extérieure ou que le symbole de transmission sur l'affichage de l'écran n'apparait pas, les piles doivent être changées.

Si des phénomènes apparaissent en appuyant sur le bouton de la télécommande, la charge des piles est faible et celles-ci ont besoin d'être remplacées.

Par la première, ESM déclare que le modele CLIMPACK 3550 est conforme aux exigences essentielles et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Tout changement ou modification non expressément autorisé par une partie responsable pour cette unité annule les droits de l'utilisateur à utiliser cet apparéil.

Fabrique sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double-DD sont des marques commerciales de Dolby Laboratories. Travaux confidentiels inéredits 01992-1997 Dolby Laboratories. Tous droits réservés. Les specifications sont sujettes à modifications sans préavis.
