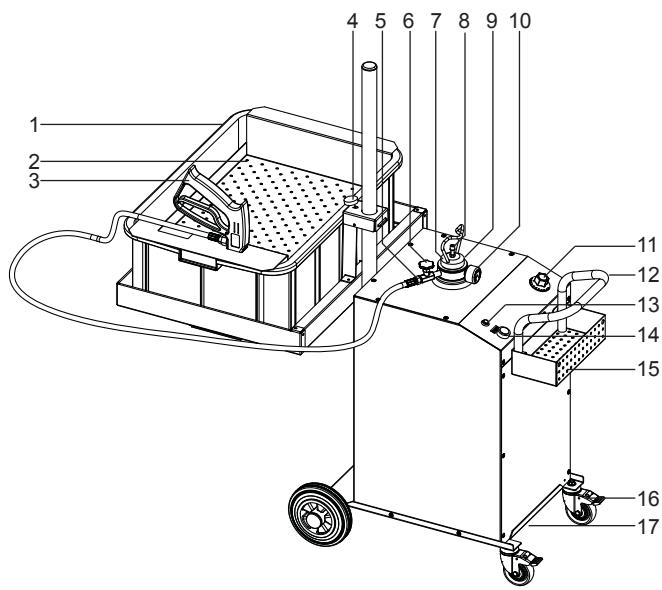

1 Géneralités Avertissement Avant de mettre en marche votre nettoyeur de freins pour la première fois, lire ce manuel d’instruction. Cette machine produit un jet d’eau à haute température et peut donc engendrer des blessures graves si les précautions de sécurité ne sont pas observées. La compréhension complète du contenu de ce manuel est nécessaire afin d’éviter toute situation de danger potentiel pour l’utilisateur, les autres personnes à proximité, les objets et la machine elle-même. Applications Le Nilfisk-ALTO B23 a été conçu pour le nettoyage de petites pièces dans un atelier. Le B23 n’a que très peu de composants en mouvement. Le jet d’eau chaude à haute pression du B23 est très efficace pour le nettoyage des pièces telles que: les composants de freins, raccords, billes, valves, pièces mécaniques et moteurs électriques. 2 Éclaté du nettoyeur

Panier de nettoyage Bac de nettoyage Poignée gâchette avec flexible haute pression Poignée réglable Sortie de flexible pression Vanne de contrôle Bouchon de remplissage Valve d’air comprimée Valve de sécurité Manomètre Réglage de la température Poignée de déplacement et emplacement de câble Témoin lumineux pour chauffe Interrupteur Panier Roue avec frein Raccord d’évacuation

3 Données Techniques Le nettoyeur de freins Nilfisk-ALTO B23 est équipé d’un réservoir sous pression chauffé électriquement et totalement isolé. Le produit nettoyant mélangé avec de l’eau est chauffé à des températures pouvant atteindre 85 °C, et mis sous pression. Ce liquide sous pression est acheminé par un flexible vers une poignée gâchette et une buse. L’eau sale est évacuée vers le bac de nettoyage qui est placé sous les pièces qui doivent être nettoyées. Ce bac peut être réglé sur n’importe quelle hauteur comprise entre 460 et 1190 mm (haut du bac). Modèle Tension Unité de chauffe Consommation électrique Réservoir pression Pression max Débit max Capacité Temp. réglable Temp. de chauffe 15-80°C Câble élect + prise, longueur Flexible, longueur Dimensions Bac (LxBxH) Nettoyeur (LxBxH) Poids Détergents, acidité B23 Stainless volt Mono Watt

1,5 (contrôle continue)

Nous nous réservons le droit de modifier ces spécifications.

4 Précautions de sécurité et avertissements

Géneralités Une fois l’appareil extrait de son emballage, bien contrôler s’il est complet et sans défaut. En cas de doute contacter votre distributeur Nilfisk-ALTO.

Voltage Avant de brancher votre appareil, vérifier que le voltage indiqué sur la plaque d’identification corresponde bien au voltage du réseau électrique.

Consommation électrique, fusible Vérifier que la consommation électrique indiquée corresponde bien au fusible. L’installation du carter doit être protégée par un fusible de 10 A ou un relais HFI.

Branchement AVERTISSEMENT! Une mauvaise connexion de la machine peut produire des chocs. Pour protéger contre les courts-circuits, les fils tels que câbles et composants électriques doivent être protégés de l’eau. Cette machine doit être branchée seulement à une installation mise à la terre. En cas de doute contacter un électricien. Les câbles doivent être sans défaut. Ne jamais utiliser un câble endommagé. Ne jamais toucher les prises avec les mains mouillées. Nous vous conseillons de brancher cette machine à une source de courant avec Residual Current Device (RCD), qui déconnecte le courant si une fuite de courant excédant 30mA pendant 30 millisecondes se produit. La connexion électrique doit être effectuée par un électricien agréé en accord avec les règlements IEC.

Rallonge de Câble AVERTISSEMENT! Note : En cas d’utilisation d’une rallonge de câble, le câble doit être mis à la terre et connecté par la prise au câble terre conformément aux règlements prescrits. Nous vous recommandons les dimensions de câbles suivantes : 3x1,5mm2 pour les longueurs jusqu’à 10m, 3x2,5mm2 pour les longueurs de 10 à 30m Défaire tout le câble de son enrouleur Rallonge de câble et prises doivent être protégées contre l’eau Les raccordements de câbles ne doivent en aucun cas entrer en contact avec de l’eau et ne jamais être mis par terre.

Utilisation AVERTISSEMENT! Ne jamais diriger le jet d’eau vers les gens, les animaux, les fils électrique ou la machine. Ne jamais ouvrir le réservoir ou débrancher le flexible quand le système est sous pression. Ne toucher jamais les valves d’air et de sécurité. Utiliser seulement les pièces Nilfisk-ALTO pour la réparation ou l’entretien de la machine. Seules les pièces Nilfisk-ALTO assurent que votre machine soit fiable et sans danger. Ne jamais utiliser le nettoyeur si les valves de sécurité, connexions ou le réservoir sont défectueux. Cette machine ne doit jamais être utilisée par des personnes sous influence d’alcool, drogues ou médicaments. Observer strictement les instructions lors de l’utilisation de produits nettoyants. Ne jamais utiliser les liquides inflammables. Toujours débrancher avant le nettoyage ou l’entretien de la machine.

Instructions pour le déballage et préparation du nettoyeur

Déballer le nettoyeur et le placer sur ses 4 roues. Positionner le bac et le panier de lavage et régler la poignée à sa hauteur correcte. Connecter la poignée gâchette et flexible en vissant le flexible au raccord de sortie sur le nettoyeur. Ouvrir le réservoir de détergent en dévissant le bouchon. Remplir le réservoir avec un mélange d’eau et de produit nettoyant jusqu’à ce que le liquide soit visible d’au dessus (capacité max : 23l). Ne jamais utiliser des liquides inflammables. Utiliser seulement les détergents prescrits par le fabricant. Visser le bouchon à la main. Ne pas utiliser d’outil. Raccorder les prises. Mettre le nettoyeur en marche par l’interrupteur (12) qui s’allume en vert, et régler le bouton de régulation de température (11) à la température souhaitée. Le témoin lumineux rouge s’allumera pour indiquer que l’élément chauffant est activé et que le chauffage est en marche. La température maxi de 85 °C est atteinte au bout de 40 mn environ en fonction de la température de la solution de produit nettoyant ou de la température ambiante. Une fois que la température souhaitée est atteinte, le témoin lumineux rouge s’éteint et le thermostat garantit que la température reste constante. Débrancher la fiche de la prise de courant et enrouler le câble autour de la poignée de déplacement. La pression dans le réservoir est augmentée par de l’air comprimé par la valve sur le bouchon. La pression maximum de 6 bars ne doit jamais être dépassée. AVERTISSEMENT! Utiliser uniquement de l’air comprimé et non d’autres moyens de pression Ne jamais toucher la valve de sécurité ou la valve d’air comprimée Vérifier le libre mouvement de la valve de sécurité avant de mettre le réservoir sous pression. Si B23 est raccordé à la prise électrique et si vous souhaitez bénéficier d’une protection contre le gel, le cadran de la poignée de régulation de température doit être réglé sur F.

Prêt pour utilisation

Le nettoyeur peut maintenant être utilisé. Pour les tâches astreignantes, nous recommandons l’usage d’une brosse.

Activer la gâchette. Si nécessaire, régler le débit sur la vanne de contrôle (6). AVERTISSEMENT! Ne jamais diriger le jet vers les gens, les animaux, les câbles électriques ou la machine même. Si le nettoyeur n’est pas actuellement en usage mais doit être gardé prêt, placer la poignée gâchette dans l’emplacement prévu sur le panier de nettoyage.

Arrêt Désactiver la poignée gâchette en tournant le bouton de sécurité (A). Débrancher toujours à la prise lors de l’arrêt de la machine. Activer la poignée gâchette ou la valve de sécurité pour éliminer toute pression dans le système. Si le B23 Stainless n’est pas utilisé pendant une période prolongée, ou s’il est protégé contre le gel, son réservoir devra être entièrement vidé par le raccord de vidange (17) sous le réservoir. Ne pas oublier de tirer sur la valve de sécurité (8). Evacuer l’eau sale d’une manière adéquate et réglementaire. AVERTISSEMENT! Ne jamais ouvrir le réservoir ou déconnecter le flexible lorsque le système est sous pression.

7 Produits nettoyants

Géneralités Utiliser seulement les détergents de pH 4-13 pour le B23 Stainless D’autres détergents peuvent abîmer le nettoyeur et les pièces à nettoyer. Ne jamais utiliser des liquides inflammables. Pour le B23 Stainless, nous recommandons l’usage du détergent Nilfisk-ALTO Allosil, un détergent alcalin.

Allosil® Produit spécifique pour le dégraissage et le nettoyage à eau froide ou eau chaude. Ce produit est anti-corrosif et convient au nettoyage de l’aluminium et d’autres métaux légers. Type de Produit : Alcalin (pH=13) Contient : Tensides, séquestrants, inhibiteurs de corrosion, et éléments auxiliaires dans une solution à base d’eau. Dosage : 1-20%. Livraison : 5,25 l 8 Conditions de garantie

Garantie La garantie et la caution sont réglementées par nos Conditions commerciales générales. Toute modifi cation arbitraire sur l’appareil, l’utilisation de pièces de rechange, accessoires et produits chimiques inadéquats ainsi que l’utilisation non conforme à la destination excluent une responsabilité du fabricant pour les dommages qui en résulteraient.

9 Détection de pannes et correction

Géneralités Vous avez choisi la meilleure qualité et vous méritez donc le meilleur service. Afin d’éviter des déceptions non nécessaires, vérifier les points suivants avant de contacter votre Nilfisk-ALTO Service Après Vente. Défaut Pas d’arrivée de détergent à la buse Cause

Pas de chauffe Pas de pression d’air

Remèdes Vérifier pression dans le • réservoir Vérifier que la buse ne soit • pas bouchée. Vanne de contrôle fermée • Vérifier le thermostat. Temp en dessous de 25°C ? Courant débranché ? Le nettoyeur est vide ? Fuites du système d’air ? Fuites à la poignée gâchette

Pression normale est de 3-6 bars Si nécessaire ajouter de l’air comprimé Déboucher avec air comprimé Ouvrir vanne de contrôle Temp. correcte 60-85°C Vérifier interrupteur, prise fusible Remplir réservoir Vérifier connexions et filtre Vérifier poignée gâchette En cas de dysfonctionnements autres que ceux mentionnés cidessus, contacter votre SAV Nilfisk-ALTO le plus proche.
