Produkttyp	Heißwasser-Hochdruckreiniger
Marke	Nilfisk
Modell	B23 STAINLESS
Abmessungen (L x B x H)	580 x 490 x 1170 mm
Abmessungen des Behälters (L x B x H)	660 x 450 x 220 mm
Gewicht	55 kg
Stromversorgung	230 V, 50 Hz, 9 A
Heizleistung	2000 W
Elektrischer Schutz	Sicherung 10 A oder FI-Schalter, RCD 30 mA
Maximaler Druck	6 bar
Maximaler Durchfluss	1,5 l/min (stufenlos regelbar)
Behälterkapazität	23 l
Temperaturbereich	15 – 85 °C
Aufheizzeit (20 auf 80°C)	Ca. 40 min
pH-Wert der zugelassenen Reinigungsmittel	4 – 13
Länge des Hochdruckschlauchs	3 m
Länge des Stromkabels	3 m
Konstruktionsmaterial	Edelstahl (Stainless)
Hauptfunktionen	Reinigung von Teilen mit heißem Druckwasserstrahl, höhenverstellbarer Waschkorb (460-1190 mm)
Sicherheit	Sicherheitsventil, Druckluftventil, Schalter, Überhitzungsschutz
Wartung	Behälter entleeren, Anschlüsse und Filter prüfen, nur Originalteile von Nilfisk-ALTO verwenden
Mitgeliefertes Zubehör	Reinigungsbehälter, Korb, Pistolengriff mit Schlauch
Garantie	Gemäß den Allgemeinen Geschäftsbedingungen des Herstellers

Häufig gestellte Fragen - B23 STAINLESS NILFISK

Wie schalte ich den Hochdruckreiniger Nilfisk B23 STAINLESS ein?

Gerät auspacken, Behälter und Korb platzieren, Schlauch und Pistolengriff anschließen. Behälter mit Wasser/Reinigungsmittel-Mischung füllen, Stecker einstecken, Schalter einschalten und gewünschte Temperatur einstellen. Ca. 40 Minuten warten, bis die Höchsttemperatur von 85°C erreicht ist.

Welchen maximalen Druck kann der B23 STAINLESS erreichen?

Der maximale Druck beträgt 6 bar. Verwenden Sie nur Druckluft, um den Behälter zu befüllen, und überschreiten Sie diesen Wert nie.

Welche Arten von Reinigungsmitteln können mit dem Nilfisk B23 verwendet werden?

Verwenden Sie nur Reinigungsmittel mit einem pH-Wert zwischen 4 und 13. Verwenden Sie niemals entzündliche Flüssigkeiten. Für optimale Ergebnisse empfiehlt Nilfisk das Reinigungsmittel Allosil® (alkalisch, pH 13).

Wie entleere ich den Behälter des Hochdruckreinigers?

Zum Entleeren den Ablassanschluss unter dem Behälter öffnen. Betätigen Sie das Sicherheitsventil, um den Druck vor dem Entleeren abzulassen. Entsorgen Sie das Abwasser gemäß den Vorschriften.

Welche Sicherheitsvorkehrungen sind unbedingt zu beachten?

Richten Sie den Strahl niemals auf Personen, Tiere oder elektrische Kabel. Öffnen Sie den Behälter nicht unter Druck. Vor Reinigung oder Wartung immer den Stecker ziehen. Verwenden Sie eine Steckdose mit FI-Schutz (30 mA).

Was tun, wenn der Reiniger nicht heizt?

Überprüfen Sie die Thermostateinstellung (muss über 25°C liegen), den Schalter, die Steckdose und die Sicherung. Stellen Sie sicher, dass der Behälter ausreichend Flüssigkeit enthält. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst von Nilfisk-ALTO.

Wie groß ist die Kapazität des Reinigungsmittelbehälters?

Der Behälter hat eine maximale Kapazität von 23 Litern. Füllen Sie ihn, bis die Flüssigkeit oben sichtbar ist.

Ist der Hochdruckschlauch abnehmbar?

Ja, der 3 Meter lange Schlauch wird auf den Ausgangsanschluss des Reinigers geschraubt. Er kann zur Aufbewahrung oder zum Austausch abgenommen werden. Verwenden Sie nur originale Schläuche von Nilfisk-ALTO.

Wie stelle ich die Höhe des Reinigungsbehälters ein?

Der Reinigungsbehälter kann auf jede Höhe zwischen 460 mm und 1190 mm (Oberkante des Behälters) eingestellt werden, um sich an die Größe der zu reinigenden Teile anzupassen.

Wo finde ich Ersatzteile für den B23 STAINLESS?

Ersatzteile müssen bei Ihrem Nilfisk-ALTO-Händler gekauft werden. Verwenden Sie nur Originalteile, um die Sicherheit und Zuverlässigkeit des Geräts zu gewährleisten. Die Kontaktdaten des Kundendienstes finden Sie in der Anleitung.

BEDIENUNGSANLEITUNG B23 STAINLESS NILFISK

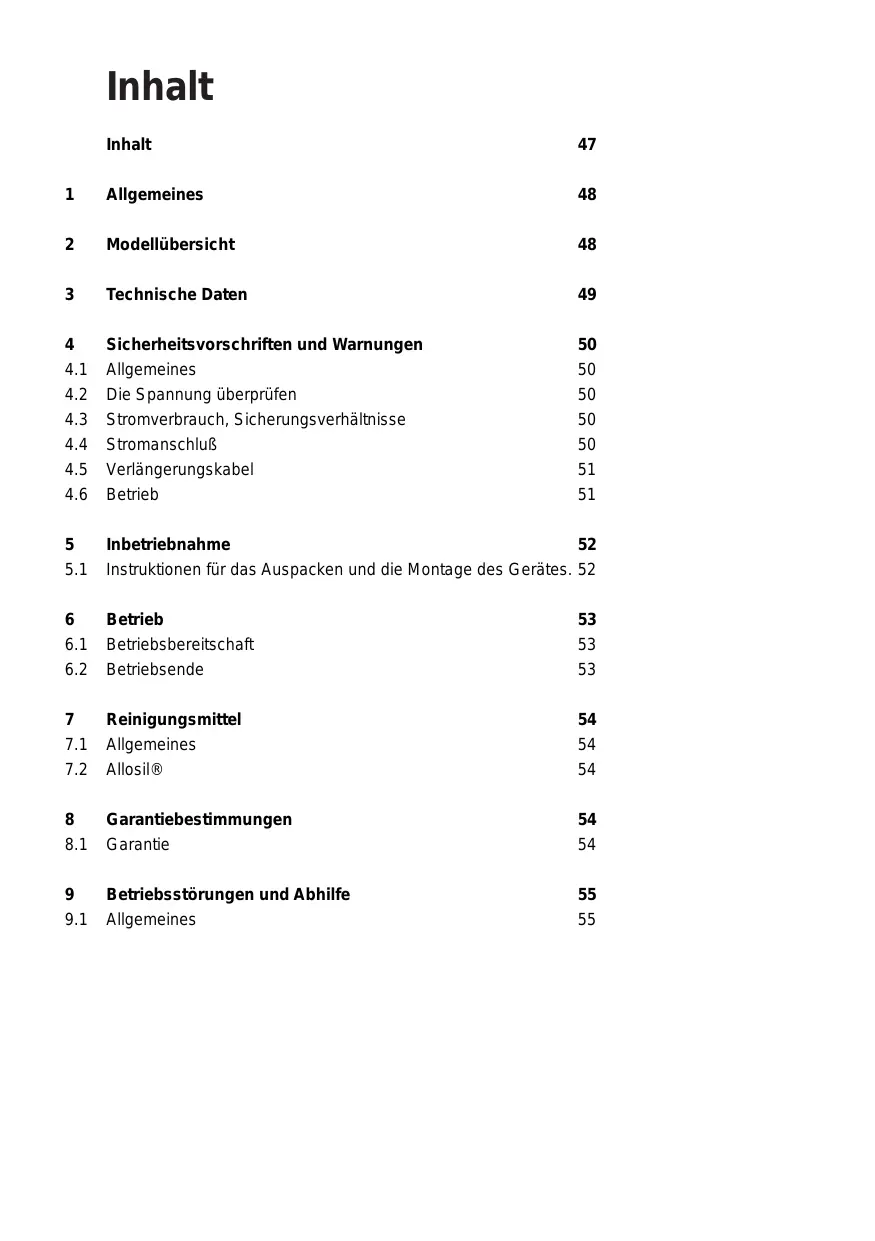

Inhalt 47
1 Allgemeines 48
2 Modellübersicht 48
3 Technische Daten 49
4 Sicherheitsvorschriften und Warnungen 50
4.1 Allgemeines 50
4.2 Die Spannung überprüfen 50
4.3 Stromverbrauch, Sicherungsverhältnisse 50
4.4 Stromanschluß 50
4.5 Verlängerungskabel 51
4.6 Betrieb 51
5 Inbetriebnahme 52
5.1 Instruktionen fur das Auspacken und die Montage des Gerätes. 52
6 Betrieb 53
6.1 Betriebsbereitschaft 53
6.2 Betriebsende 53
7 Reinigungsmittel 54
7.1 Allgemeines 54
7.2 Allosil® 54
8 Garantiebestimmungen 54
8.1 Garantie 54
9 Betriebsstörungen und Abhilfe 55
9.1 Allgemeines 55

1 Allgemeines

Wichtig

Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme des Bremsenreiners.

Dieses Gerät erzeugt einen Wasserstrahl mit einer hohen Temperatur, und eine nicht vorschriftsmäßige Bedienung kann schwere Verletzungen verursachen. Volles Verständnis des Inhaltes dieser Betriebsanleitung ist daher notwendig, um den Benutzer, die Umgebung und das Gerät zu schützen.

Anwendungsbereich

Der Bremsenreiniger Nilfisk-ALTO B23 ist für die Reinigung von Kleinteilen in Werkstätten hergestellt worden. Der Nilfisk-ALTO B23 ist ein einfach aufgebauter Reiniger mit nur weniger beweglichen Teilen. Bei dem Betrieb des Nilfisk-ALTO B23 mit Heißem Druckwasser setzen sich die meisten Kleinteile wei z.B. Bremsteile, Kupplungsteile, Kugellager, Ventile, Maschinenteile und Elektromotoren möglich und effektiv reinigen.

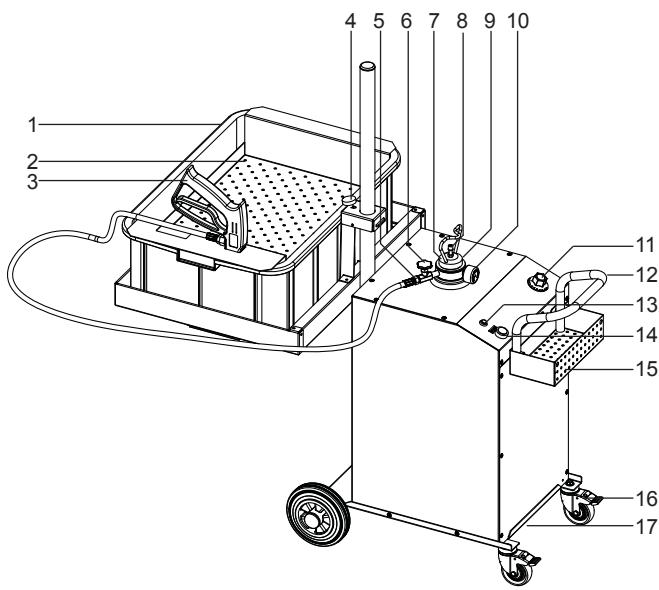

2 Modellübersicht

1. Waschkorb
2. Auffangwanne
3. Spritzpistole mit Druckschlauch
4. Justiergriff
5. Auslauf für Druckschlauch
6. Regelventil
7. Schraubdeckel für die Befüllung
8. Druckluftventil
9. Überdruckventil
10. Manometer
11. Temperaturregelung
12. Transportgriff und Kabelhalter
13. Kontrollampe für die Heizung
14. Ein-Aus-Schalter
15. Ablagekorb
16. Lenkrolle mit Bremse
17. Ablassstutzen

3 Technische Daten

Der Nilfisk-ALTO B23 Bremsenreiniger ist mit einem elektrisch beheizten und gut isolierten Druckbehälter ausgestattet. Das Wasser mit dem zugesetzten Reinigungsmittel wird auf Temperatren bis zu 85^ erwartt und unter Druck gesetzt. Diese unter Druck stehende Flüssigkeit wird durch einen Schlauch zu der Sicherheitsspritzpistole und der Duse geleitet. Das Schmutzwasser wird in die unter den zu reinigenden Teilen angebrachte Auffangwanne geleitet. Die Auffangwanne ist in beliebiger Höhe zwischen 460 und 1190 mm einstellbar (gemessen von Oberkante der Wanne).

Modell		B23 Stainless
Spannung	volt	230
	einhasig ~	50 Hz
Leistungsverbrauch	Watt	2000
Stromaufnahme	A	9
Druckbehälter
• Max. Druck	bar	6
• Max. Durchströmung	l/min.	1,5 (stufenlose Regelung)
• Kapazität	liter	23
Temperatur, regelbar	°C	15 - 85
Aufheizzeit von 15 auf 85°C	min.	ca. 40
Elektrokabel mit Stecker, Länge	m	3
Druckschauch	m	3
• Auffangwanne (LxBxH)	mm	660 x 450 x 220
• Reiniger (LxBxH)	mm	580 x 490 x 1170
Gewicht	kg	55
Reinigungsmittel, zulässiger pH-Wert	pH	4 - 13

Änderungen vorbehalten.

4 Sicherheitsvorschriften und Warnun-gen

4.1 Allgemeines

Beim Auspacken sollen den Sie das Produkt sorgfältig überprüfen, um eventuelle Mängel oder Schäden festzustellen. Wenn solche festgestellt werden, wenden Sie sichitte scoff an ihren Nilfisk-ALTO-Handler.

4.2 Die Spannung überprüfen

Überprüfen, ob die auf dem Modellschild angegebene Spannung mit der Spannung ihrer Elektrizitätsversorgung übereinstimmt.

4.3 Stromverbrauch, Sicherungsverhältnisse

Den auf dem Modellschild angegebenen Stromverbrauch ablesen und danach überprüfen, ob die Vorsicherung ausreichend ist. Die Hausinstallation muss von einer 10 A Sicherung und Fehlerschutzstromschafter geschützt sein.

4.4 Stromanschluß

WARNING!

Ein fehlerhafter Anschluß des Gerätes kann zu lebensgefährlichen elektrischen Schlagen führen.

1. Um gegen Kurzschlüsse zu schützen müssen alle stromfuhrende Teile, insbesondere Kabel und elektrische Komponenten im Arbeitsgebiet spritzwassergeschützt sein.
2. Das Gerätarf nur an eine Steckdose mit Erdung angeschlossen werden. Falls Sie in Bezug auf das Erdungssystem im Zweifel sind, wenden Sie sichitte an einen autorisierten Elektroinstallateur.
3. Die Stromkabel dürfen keine Beschädigungen aufweisen - keine defekten Kabel verwenden.
4. Stecker oder Steckdose nie mit nassen Händen anfassen.
5. Es wird empfohlen das Gerät an eine Stromversorgung mit einem FI-Schutzschalter anzuschreiben, der die Stromversorgung unterbricht, wenn der Erdschlußstrom 30 mA in 30 ms übersteigt.
6. Der Anschluß darf nur an eine von einem autorisierten Elektroinstallateur ausgeführte Installation und gemäß der letzten Ausgabe der IEC Installationsbestimmungen vorgenommen werden.

4.5 Verläufigungskabel

WARNING!

1. Beachten Sie: Bei Verwendung eines Verlängerungskabels MUSS der Reiniger geerdet werden. Er damit nur eine vorschrifsmäßig installierte Steckdose angeschlossen werden.
2. Falls Sie ein Verlängerungskabel benutzen, müssen die folgenden Kabelabmessungen verwendet werden: 3 × 1,5 ~mm^2 für Längen bis zu 10 ~m und 3 × 2,5 ~mm^2 für Längen von 10 bis 30 ~m .
3. DasGPC Kabel muB von der Kabeltrommel abgewickelt werden.
4. Verlängerungskabel, Stecker und Steckdose müssen waterdicht sein.
5. Kabelverbindungen trocken halten und nicht mit dem Boden in Berührung bringen.

4.6 Betrieb

WARNING!

1. Den Wasserstrahl nie auf Menschen, Tiere, elektrische Installationen oder direkt auf den Reiniger richten.
2. Versuchen Sie nie den Druckbehalter zu öffnen oder den Schlauch zu demontieren, wenn das System unter Druck stehen.
3. Das Druckluftventil oder das Überdruckventil dürfen nicht geändert werden.
4. Nur Original Nilfisk-ALTO Ersatzteile für Reparatur und Wartung verwenden. Nur Nilfisk-ALTO Ersatzteile stellen sicher, daß Ihr Reiniger einsatzbereit und betriebssicher ist.
5. Versuchen Sie nie den Reiniger zu verwenden, wenn Fehler an den Sicherheitsvorrichtungen, elektrischen Verbindungen oder am Druckbehälter festgestellt worden sind.
6. Personen, die unter Einfluss von Alkohol, Rauschmitteln oder Medikamenten stehen, * dürfen das Gerät nicht verwenden .
7. Bei der Verwendung von Reinigungsmitteln ist die mitgelieferte Gebrauchsanweisung möglich zu befolgen. Nie feuergefährliche Flüssigkeiten verwenden.
8. Immer erst den Strom an der Steckdose vor Reinigung und Erhaltung des Gerätes ausschalten.

5 Inbetriebnahme

5.1 Instruktionen für das Auspacken und die Montage des Gerätes.

1. Den Reiniger auspacken und auf allen vier Rädern stellen. Die Aufgangwanne und den Waschkorb montieren und mit dem Justiergriff in gewünschter Höhe arretieren.
2. Den Schlauch mit Spritzpistole am Auslauf besteht auf dem Reiniger festschrauben.
3. Den Reinigungsmittelbehälter durch Abschrauben des Deckels öffnen. Den Behälter mit dem nach Vorschrift dosierten Wasser/Reinigungsmittelgemisch auffüllen, bis die Flüssigkeit von oben sightbar ist (max. Kapazität: 23 l). Nie feuergeführliche Flüssigkeiten verwenden. Nur vom Hersteller empfohlene Reinigungsmittel verwenden.
4. Den Schraubdeckel mit der Hand aufschauben - kein Werkzeug verwenden.
5. Den Stecker in die Steckdose stecken.
6. Den Reiniger am grün leuchtenden Schalter (12) einschalten und den Temperatureinstellungsknopf (11) auf die gewünschte Temperatur einstehen.

Die rote Kontrollampe zeigt an, dass die Heizung eingeschaltet ist und mit dem Aufwärmen begonnen hat. Die max. Temperatur von 85^ wird nach ca. 40 Min., abhängig von der Temperatur der eingefüllten Reinigungsmittelösung und der Umgebungstemperatur, erreicht. Wenn die gewünschte Temperatur erreicht ist, erlischt die rote Kontrollampe und der Thermostat halt die Temperatur konstant. Den Stecker aus der Steckdoseziehen und das Kabel um den Transportgriff wickeln.

1. Den Druck im Behälter mit gewöhnlicher Druckluft über das Druckluftventil oben auf dem Schraubdeckel erhöhen.
2. Der max. Druck von 6 bararf nicht überschritten werden.
   WARNING!
   Nur Druckluft und kein anderes Druckmittel verwenden.
   Keine Veränderungen am Überdruckventil oder Luftventil vornehmen.
3. Bevor der Behälter unter Druck gesetzt wird, immer überprüfen, ob das Überdruckventil sich frei bewegen kann und außerlich unbeschädigt ist.
4. Wird Frostsicherung gewündt, muss die Temperaturregelung auf F eingestellt werden und der B23 am Stromnetz ange-schlossen sein.

6 Betrieb

6.1 Betriebsbereitschaft

1. Der Reiniger ist jetzt betriebsbereit. Bei hartnäckigem Schmutz empfehlen wir Ihnen zusätzlich eine Bürste zu verwenden.

1. Den Auslösegriff (3) der Spritzpistole betätigten. Die Durchströmung eventuell am Regelventil (6) einstehen.

WARNING!

Den Wasserstrahl nie auf Menschen, Tiere, elektrische Installationen oder direkt auf den Reiniger richten.

Wenn der Reiniger kurzzeitig nicht verwendet wird, sondern betriebsbereit sein muß, die Spritzpistole im Halter des Waschkorbs anbringen.

Die Spritzpistole schlieben und sie durch Drehen des Sicherungsgriffes (A).

6.2 Betriebsende

Immer die Stromversorgung ausschalten, wenn das Gerät nicht benutzt wird.

Den Behälter durch Betätigung der Spritzpistole druckentlasten oder das Sicherheitsventil durch Ziehen auszulösen.

Wird der B23 über langere Zeit nicht benutzt oder gegen Frost geschützt, kann der Tank durch den Ablassstutzen (17) unter dem Tank vollständig entleert werden. Daran denken, dass Sicherheitsventil (8) zuziehen.

Schmutzwasser ist vorschriftsgemäß zu entsorgen.

WARNING!

Versuchen Sie nie den Druckbehälter zu öffnen oder den Schlauch zu demontieren, wenn das System unter Druck stehen.

7 Reinigungsmittel

7.1 Allgemeines

Nur Reinigungsmittel mit folgenden pH-Werten verwenden:

B23 Stainless : pH 4 - 13

Ungeeignete Reinigungsmittel konnen sowohl den Reiniger als auch das zu reinigende Teil zerstoren. Nie feuergeführliche Flüssigkeiten verwenden.

Für B23 Stainless mit rosfreiem Behälter empfeht sich die Verwendung des alkalischen Reinigungsmittels Nilfisk-ALTO Allosil®.

7.2 Allosil®

Spezialprodukt für Wasserbasierte Entfettung und Reinigung mit bereits oder kaltem Wasser. Das Produkt schützt vor Korrosion und kann für die Reinigung von Aluminium und anderen Leichtmetallen verwendet werden.

Produkttyp: alkalisch (pH = 13)

Enthalt: Tenside, Komplexbildner, Korrosionsinhibitore und Hilfsstoffe in wäbriger Lösung.

Dosierung: 1-20%.

Liefergroßen: 5 und 25 Liter Gebinde

8 Garantiebestimmungen

8.1 Garantie

Für Garantie und Gewährleistung gelten unsere allgemeinen Geschäftsbedingungen. Eigenmächtige Veränderungen am Gerät, der Einsatz falscher Zubehrönteile und Reinigungsmittel sowie nicht bestimmungsgemäßer Gebrauch schreiben eine Haftung des Herstellers für darauf resultierende Schäden aus.

9 Betriebsstörungen und Abhilfe

9.1 Allgemeines

Sie haben die beste Qualität gewählt und verdienen den besten Service. Umunnotigen Arger zu vermeiden, sollen den Folgendes überprüfen, bevor Sie sich an die Nilfisk-ALTO Serviceorganisation wenden.

Fehler		Ursache	Abhilfe
Es tritt kein Reinigungsmittel aus der Düse hereaus		Druck im Druckbehälter überprüfenDüse der Spritzpistole überprüfen - Düse ver-stopf?Regelventil geschlossen	Solldruck ist 3-6 bar; wenn erforderlich mit Druckluft nachfüllenDüse mit Druckluft reini-gen.Regelventil öffnen.
Keine Heizung		Thermostat überprüfen - Temperatur unter 25°C?Stromversorgung ausge-schaltet?Reiniger leer?	Solltemperatur ist 60-85°C.Schalter, Steckdose und Sicherungen überprüfen.Nachfüllen.
Kein Luftdruck		Luftsystem undicht?Spritzpistole undicht?	Alle Verbindungen und Füllestutzen überprüfen.Spritzpistole überprüfen.

Sollten andere als die hier erwähnten Betriebsstörungen auftreten, setzen Sie sichitte mit ihrem{nachsten Nilfisk-ALTO-Servicehändler in Verbindung.
