Type de produit	Nettoyeur de sols monobrosse
Marque	Nilfisk
Modèle	UHB 51-1500
Alimentation	36 V (batteries plomb-acide ou AGM)
Moteur du disque	1,5 kW, 55 A
Moteur de traction	0,37 kW (0,5 ch)
Diamètre du disque	51 cm
Vitesse de rotation du disque	1 500 tr/min
Pression du disque	Automatique, réglable
Vitesse avant	0 à 73 m/min
Vitesse arrière	0 à 52 m/min
Niveau de vibration	<7,6 mm/s
Niveau sonore	68 dBA
Chargeur embarqué	Standard 36 V, 21 A
Dimensions (L x l x H)	127 x 58 x 105 cm
Poids (sans batteries)	79 kg
Rendement	2 230 m²/h
Largeur de la bande polie	51 cm
Roues	4 cm x 20 cm
Utilisation	Commerciale (hôtels, écoles, hôpitaux, usines, magasins, bureaux)
Batteries	3 x 12 V, 185 Ah ou 234 Ah AGM
Sac à poussières	Oui, référence 54195A
Entretien	Charger les batteries après usage, vérifier les sacs et la jupe, lubrifier annuellement
Sécurité	Utiliser des protections, éviter les produits inflammables, ne pas fumer près des batteries
Pièces détachées	Disques, sacs, brosses, batteries ; utiliser des pièces d'origine Nilfisk
Garantie	Annulée si pièces non d'origine

FOIRE AUX QUESTIONS - UHB 51-1500 NILFISK

Comment installer les batteries ?

Placez les batteries dans le compartiment en respectant la polarité : les bornes marquées 'P' sur le positif et 'N' sur le négatif. Serrez les cosses sans forcer, puis appliquez de la graisse sur les bornes et placez les capuchons en caoutchouc. Connectez le faisceau au tableau de commande.

Comment installer le disque ?

Mettez la machine hors tension. Inclinez-la pour accéder au dispositif de retenue. Dévissez la fixation en tournant dans le sens anti-horloge, remplacez le disque en le centrant bien, puis resserrez la fixation.

Comment régler la pression du disque ?

Mettez l'interrupteur sur 'O'. Sous la machine, desserrez le contre-écrou. Tournez le boulon dans le sens horaire pour diminuer la pression, anti-horaire pour l'augmenter. Resserrez le contre-écrou. Ce réglage doit être effectué par un technicien qualifié.

Comment charger les batteries ?

Retirez le capot, branchez le chargeur intégré. Après charge, vérifiez le niveau d'eau : ajoutez de l'eau distillée si nécessaire pour couvrir les plaques. Essuyez tout résidu d'acide.

Que faire si la machine vibre ?

Vérifiez que le disque est correctement centré sur le support. Si le disque est usé ou endommagé, remplacez-le.

Que faire en cas de marques circulaires sur le sol ?

Le disque peut être trop abrasif pour le revêtement. Utilisez un disque moins agressif. Si le disque est sale, nettoyez-le ou remplacez-le.

Que faire si le temps de fonctionnement est réduit ?

Les batteries ont besoin d'être chargées. Vérifiez aussi le niveau d'eau : ajoutez de l'eau distillée pour couvrir les plaques, puis rechargez.

Comment entretenir les batteries ?

Chargez les batteries après chaque utilisation d'une heure ou plus. Vérifiez le niveau d'eau régulièrement et ajoutez de l'eau distillée si nécessaire. Nettoyez le dessus des batteries pour éviter les dépôts d'acide.

Quelles sont les consignes de sécurité importantes ?

Ne jamais utiliser près de matériaux inflammables. Porter des lunettes de protection lors de la manipulation des batteries. Ne pas fumer. Travailler dans un endroit ventilé. Ne pas utiliser comme tabouret ou moyen de transport.

Où trouver des pièces de rechange ?

Contactez le concessionnaire Nilfisk agréé. Utilisez uniquement des pièces d'origine Nilfisk pour préserver la garantie. Le numéro de modèle et de série se trouvent sur la plaque signalétique sous la machine.

MODE D'EMPLOI UHB 51-1500 NILFISK

Consignes de sécurité 19

Liste des pièces et entretien 21 Plaque signalétique 21 Déballer la machine 21

Préparer la machine en vue de son utilisation 21

Entretien des batteries 21 Installation des batteries 23 Installation du disque 23 Installation du sac à poussières 23 Réglage de la pression du disque 23

Maintenance 24

Programme de maintenance 24 Maintenance des batteries 24

Spécifications 24

Dépannage 24

Vibrations de la machine 24 Marques circulaires 24 Temps de fonctionnement réduit 24 Le système d'assistance du disque de la machine ne se propulse pas lui-même.... 24

Section II Liste des pièces 27

Instructions pour la securite del'opérateur

Cette machine est conçue uniquement pour une utilisation commerciale, comme dans des hôtels, des écoles, des hôpitaux, des usines, des magasins et des bureaux, tout ce qui ne concerne pas les travaux ménagers.

Lors de l'utilisation de cette machine, il convient de tous les jours respecter des précautions élémentaires, dont les suivantes :

Avertissement!

Pour réduire le risque d'incendie, de choc électrique, de blessure ou de dégâts de biens, lisez toutes les instructions avant d'utiliser cette machine.

• Ne mettez pas la machine en service avant qu'elle ne soit complètement montée. Vérifiez soigneusement l'état de la machine avant chaque utilisation.
• Risque d'explosion et d'incendie. N'utilisez jamais la machine avec ou près de combustibles, de grains de poussière, de solvants, de diluants ou d'autres matériaux inflammables.
• Les batteries acide-plomb dégagent des gaz qui peuvent provoquer une explosion. Veillez à ce qu'il n'y ait ni étincelle ni flamme à proximité des batteries. NE FUMEZ PAS. Procédez à la charge des batteries dans un endroit bien ventilé. Avant de déconnecter le chargeur de la machine, vérifiez que la fiche du chargeur CA est bien débranchée de la prise réseau.
• Mise au rebut: Considérez le produit comme un déchet dangereux. Suivez tous les règlements nationaux, provinciaux et locaux sur l'environnement concernant les déchets de plomb et les acides. Envoyez les batteries à une fonderie traitant le plomb en vue de récupération selon les règlements nationaux, provinciaux et locaux sur la valorisation des déchets.
• Quand vous travaillez à proximité des batteries, portez toujours des lunettes ou des vêtements de protection. Enlevez montres et bijoux. N'introduisez pas d'outils ou autres objets métalliques entre les bornes ou sur le couvercle des batteries.
• Risque d'électrocution si vous utilisez un chargeur dont le câble d'alimentation est endommagé. N'utilisez jamais un chargeur dont le câble d'alimentation est endommagé.
• La seule position correcte pour l'opérateur est derrière la machine. Toute autre position de conduite risque de provoquer des blessures ou des dégâts.
• Cette machine est lourde. Faites-vous aider avant d'essayer de la transporter ou de la déplacer. Faites appel à deux personnes solides pour la déplacer le long d'une rampe ou d'un plan incliné. Procédez toujours en douceur. Ne retournez pas la machine sur une rampe. Lors d'un transfert, ne vous arrêtez pas et ne laissez pas la machine toute seule sur une rampe ou un plan incliné. En cas d'utilisation de la machine sur une pente de degré supérieur à 2%, ne pas s'arrêter, tourner ou stationner.
• La machine peut basculer si elle est en porte-à-faux sur un escalier ou une rampe de chargement et provoquer des blessures ou des dégâts matériels. N'abandonnez la machine que si vous l'avez arrêtée sur une surface plane et si vous avez placé l'interrupteur principal à clé sur "O".
• Les modifications et changements qui n'ont pas été expressément autorisés par le fabricant annihilent toute garantie et peuvent endommager la machine ou blesser l'opérateur ou d'autres personnes se trouvant à proximité.
• Seul un personnel qualifié a le droit d'effectuer les réparations et l'entretien de nos machines. Il y va de votre sécurité!
• Veillez à ce qu'il soit toujours bien sec. Essuyez la machine après utilisation. Entrepousez la machine à l'abri de l'humidité.
• Il est indispensable de suivre toutes les indications figurant sur la machine avant de procéder à la mise en service. Vérifier que tous les adhésifs et toutes les instructions sont placés aux endroits corrects.
• Seuls des nettoyants et cires du commerce spéciaux pour machines peuvent être utilisés. Ne pas utiliser de produits inflammables.
• Lors du nettoyage, de la réparation ou de l'entretien des machines, du remplacement de pièce ou de changement de fonction, le commutateur devrait être en position d'arrêt.
• Ne pas utiliser cette machine comme tabouret ou escabeau. Ne pas l'utiliser comme moyen de transport ou comme meuble. Risque de blessures ou de dégâts.
• La garantie sera annulée si d'autres pièces que les pièces d'origine Nilfisk sont montées sur la machine.

Conservez ces consignes

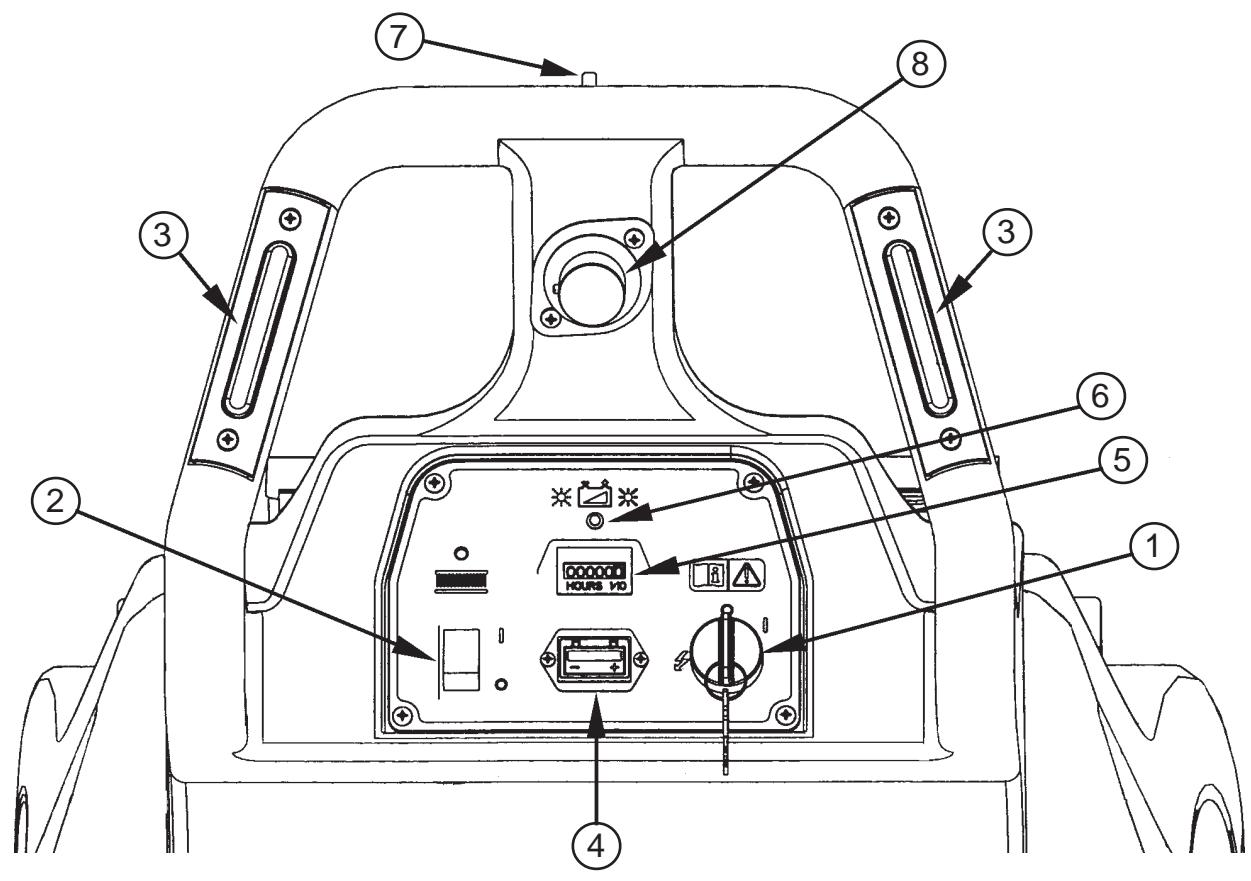

1 Commutateur On / Off 2 Commutateur d'alimentation du disque 3 Commutateurs de disque/déplacement 4 Cadran de batterie 5 Compteur d'heure 6 Indicateur de charge de la batterie 7 Marche arrêt 8 Commande de vitesse du déplacement

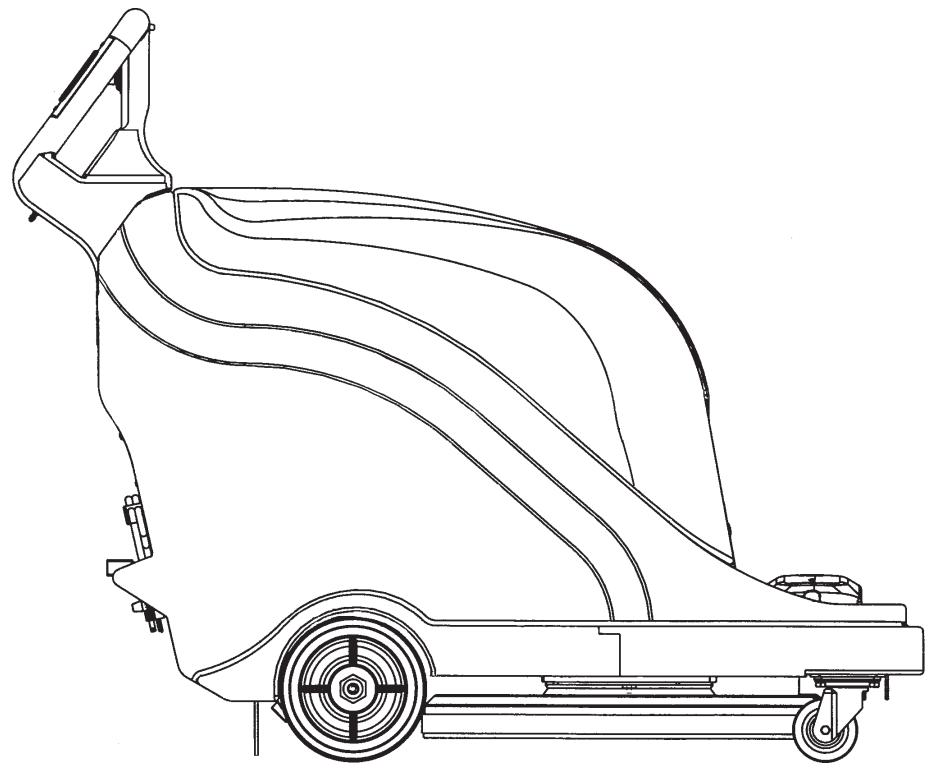

UHB 51-1500

Ce manuel vous permettra de tirer le maximum de profit de votre machine Nilfisk de nettoyage de sols. Lisez-le attentivement avant d'utiliser la machine.

Ce produit est conçu pour un usage commercial uniquement.

Pièces et entretien

Les réparations, lorsqu'elles sont requises, devront être réalisées par votre centre d'entretien agréé Nilfisk qui emploie un personnel d'entretien formé en usine, et stocke un inventaire de pièces de remplacement et d'accessoires originaux Nilfisk.

Contactez le concessionnaire Nilfisk indiqué ci-dessous pour toute réparation, pièce ou entretien. Veuillez spécifier le Modèle et le Numéro de série relatif à votre machine.

(Concessionnaire, placez ici l'adhésif de votre service d'entretien.)

PLAQUE signalétique

Le numéro du modèle et numéro de série de votre machine sont indiqués sur la plaque signalétique au-dessous de la machine. Ces informations sont nécessaires lorsque vous commandez des pièces de remplacement pour la machine. Utilisez l'espace ci-dessous pour noter le numéro du modèle et numéro de série de votre machine pour consultation ultérieure.

NUMERO DU MODELE

NUMERO DE SERIE

Deballer la machine

Lorsque la machine vous est livrée, contrôle minutieusement que la boite d'emballage et la machine ne présentent aucun dommage. Si elles sont endommagées, conservez la boite d'emballage afin qu'elle puisse être inspectée. Contactez immédiatement le service d'entretien Nilfisk pour déposer une demande de remboursement des dégats de transport (le numéro de téléphone est indiqué au dos de ce manuel).

Avertissement!

Soyez très prudent lorsque vous manipulez les batteries. L'acide sulfurique contenu dans les batteries peut engendrer des blessures graves s'il entre en contact avec la peau ou les yeux. De l'hydrogène explosif sort de l'intérieur des batteries par les orifices ménagés dans les bouchons de batterie. Ce gaz peut être allumé par un arc, une étincelle ou une flamme.

LORS de l'entretien des batteries....

• Retirez tous vos bijoux
• Ne fumez pas
• Portez des lunettes de protection
• Travailliez dans un espace bien aéré
• Ne laissez pas des outils entrer en contact avec les deux bornes de la batterie en même temps.

Attention!

Les composants électriques de cette machine peuvent être gravement endommagés si les batteries ne sont pas installées et branchées correctement. Les batteries doivent être installées par votre revendeur Nilfisk local ou par un electricien qualifié.

Les modèles UHB 51-1500 peuvent être utilisés avec trois batteries de 12 volt 185 amp ou trois batteries de 12 volt 234 amp AGM.

Attention!

Le chargeur de batterie doit être reprogrammé lors d'un changement des batteries plomb-acide pour des batteries AGM. Se référer au Manuel du chargeur pour les consignes.

C 1

D E

Preparer la machine en VUE de son utilisation

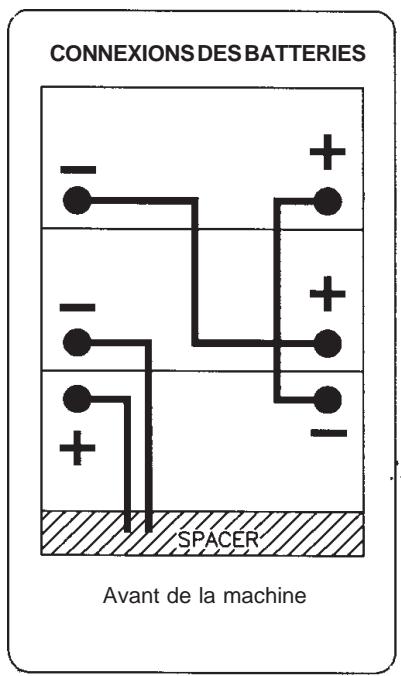

1 Placez les batteries avec précaution dans le compartiment des batteries. Disposez-le comme illustré à la figure B.

2 Assurez-vous que le commutateur se trouve en position OFF (O). 3 Installez les cables de batterie comme illustré à la figure B, les bornes marquées "P" sur les bornes positives de la batterie et les bornes marquées "N" sur les bornes négatives de la batterie. Placez les cables de manière à pouvoir retirer facilement les caches lorsqu'il faut ajouter de l'eau aux batteries. 4 Serrez la cosse sur chaque borne de la batterie juste assez pour éviter que la borne ne se désolidarise de la borne de la batterie. Tournez ensuite la cosse d'un tour complet. 5 Appliquez sur toutes les bornes et les cosses de la graisse, de la gelée ou un aerosol à base de petrole (disponibles dans tous les magasins de vente de pièces pour automobile). 6 Placez le capuchon en caoutchouc noir sur chacune des bornes et utilisez de l'adhésif pour le maintenir en place. 7 Reliez le connecteur de l'ensemble batterie au connecteur sur le tableau de commande. 8 Remontez la machine.

REMARQUE : Chargez les batteries avant d'utiliser la machine.

Votre distributeur NILFISK local peut vous fournir les disques et les produits de finition de sol adaptés à cette machine.

Attention!

Si vous utilisez un type de disque incorrect sur cette machine, vous risquez d'endommager le sol. Le disque doit être correctement centré sur le support de disque pour éviter que la machine ne vibre.

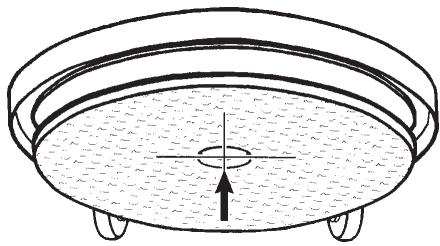

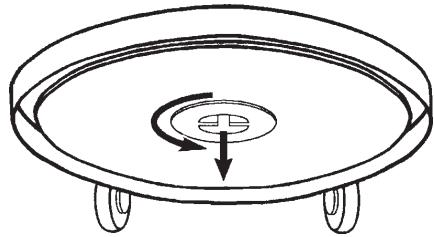

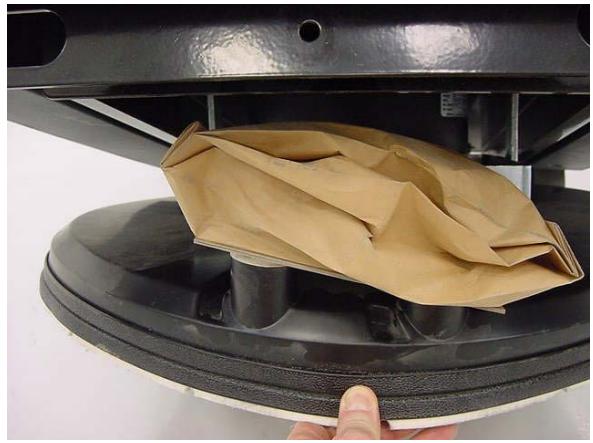

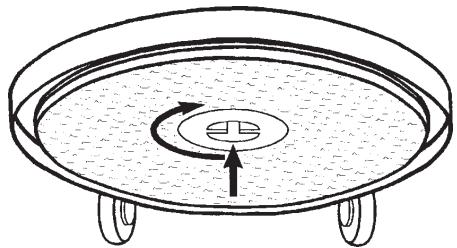

Pour installer le disque, suivez les étapes ci-dessous (voir étapes 1 - 6 dans la figure C):

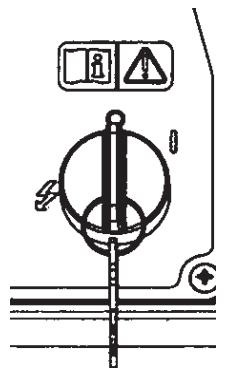

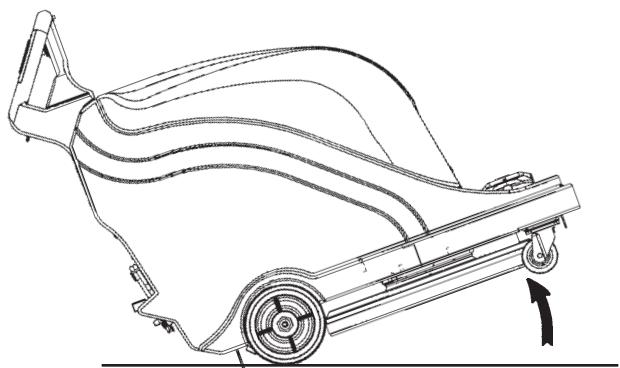

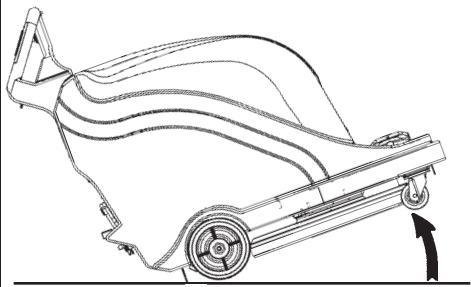

1. Placez le commutateur sur off. 2. Placez la machine dans la position illustrée (2) pour accéder au dispositif de retenue du disque. 3. Allez à l'avant de la machine. Tout en maintenant d'une main la fixation du disque, faites tourner le disque et le porte-disque dans le sens anti-horlogique pour desserrer la fixation. 4. Enlevez le disque usagé et remplacez-le par un neuf, en faisant attention à bien centrer celui-ci sur le porte-disque. 5. Resserrez la fixation au maximum. 6. Levez la partie arrière de la machine pour bas du logement du disque, tirant des empoignes vers le haut comme indiqué dans la figure C (6).

Important!

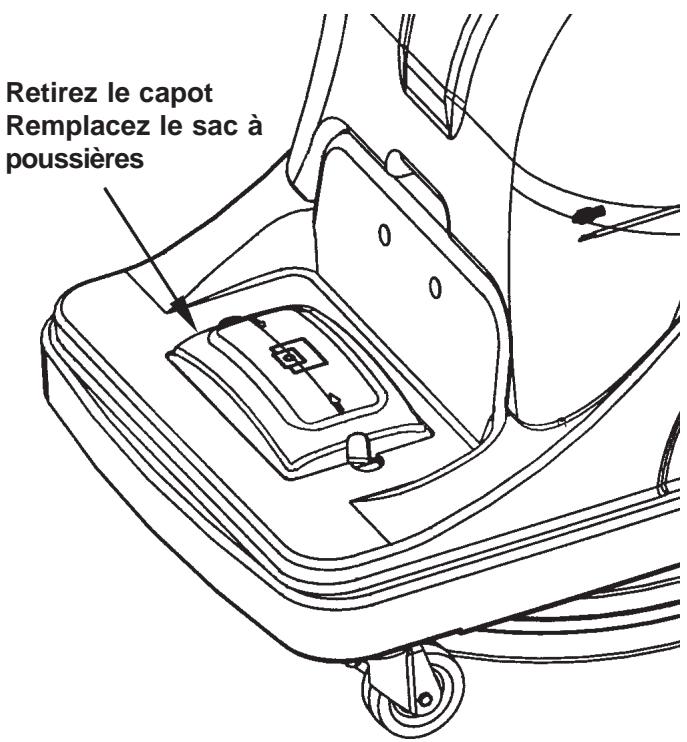

Installez le sac à poussières (numéro de pièce 54195A) au sommet du logement de commande. Le système de collecte de la poussière ne fonctionnera pas correctement si le sac à poussières est plein ou déchiré.

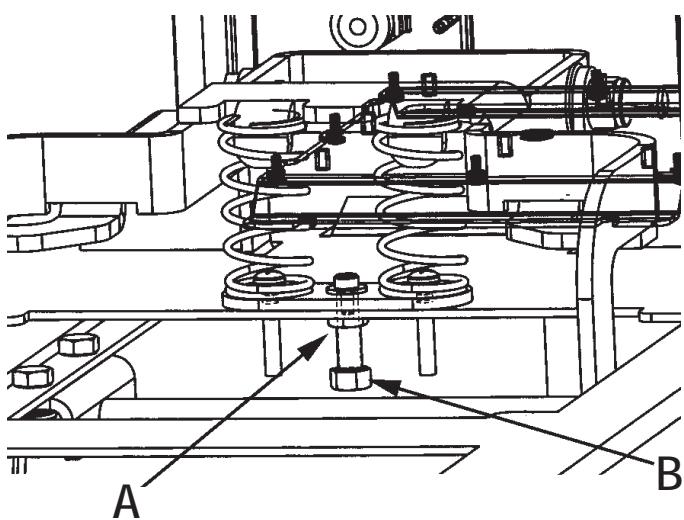

Étage-réglage de la pression du DISQUE

La pression du disque est définie en usine pour un polissage optimal avec les combinaisons de disque et de finition les plus courantes. Si une combinaison de disque et de finition nécessite le réglage de la pression du disque, exécutez ce réglage en procédant comme suit. REMARQUE: Le réglage de la pression du disque doit être effectué par un technicien de maintenance qualifié. (voir figure E):

1 Placez le commutateur sur off "O". 2 En dessous de la polisseuse, desserrez le contre-écrou (A). 3 Pour diminuer la pression du disque, tournez le boulon (B) dans le sens des aiguilles d'une montre. 4 Pour augmenter la pression du disque, tournez le boulon (B) dans le sens inverse des aiguilles d'une montre. 5 Resserrez le contre-écrou (A).

PROGRAMME DE MAINTENANCE

Type de maintenance	Tous les jours	Tous les mois	Tous les ans
Charger les batteries	x
Vérfier/remplacer les sacs à poussières	x
Vérfier/remplacer la jupe	x
Nettoyer le disque	x
Lubrification		x
Vérfier/entretenir les brosses du moteur de disque		x
Entretenir les brosses du moteur d'entrainment			x

Maintenance des batteries

Chargez les batteries à chaque fois que la machine est utilisée pendant une heure ou plus, ou à chaque fois que l'indicateur de batterie se trouve dans la zone rouge.

Pour charger les batteries...

1 Retirez le capot. 2 Branchez le chargeur. 3 Vérifiez le niveau d'eau dans toutes les cellules de la batterie après l'avoir chargée. Le cas échéant, ajoutez de l'eau distillée, pour que le niveau d'eau dépasse le haut des tubes de replissage.

Attention!

Pour éviter d'endommager les surfaces du sol, essuyez l'eau et l'acide de la partie supérieure des batteries après le chargement.

Attention!

De l'acide peut être projeté sur le sol si les batteries sont trop remplies.

Important

Si le moteur est endommagé car vous avez négligé d'entretenir les brosses en carbone, la garantie ne fonctionne pas. Consultez le certificat de garantie limitée.

CHARACTERISTIQUES

Modèle	UHB 51-1500
Alimentation	36V
Moteur du disque	1,5 kW, 55 Amp
Démarrage du moteur de traction	.37 kW (.5 hp) PM
Démarrage du système de commande	Commande directe
Disque	51 cm
Vitesse rotation disque	1,500 t/min
Pression disque	Automatique
Vitesse M/AV	0 - 73m/min
Vitesse M/AR	0 - 52m/min
Vibration	<7,6 mm/s
Niveau de bruit (dba)	68
Roue notice	4 cm x 20 cm
Chargeur embarqué	Standard 36V, 21A
Longueur	127 cm
Largeur	58 cm
Hauteur	105 cm
Largeur bande polie	51 cm
Rendement	2230 m²/h
Poids (sans batteries)	79 kg

Vibrations de la machine

1 Le disque n'est pas centré correctement. 2 Défective pad. Replace.

MarquesCirculaires

1 Le disque est trop agressif par rapport à la surface du sol. 2 Le disque est sale. Vérifiez et remplacez-le.

Temps de fonctionnement réduit

1 Les batteries doivent être chargées. 2 Les batteries ont besoin d'eau. Ajoutez suffisamment d'eau pour couvrir les plaques dans chaque cellule. Ensuite, chargez les batteries, puis vérifiez à nouveau le niveau d'eau.

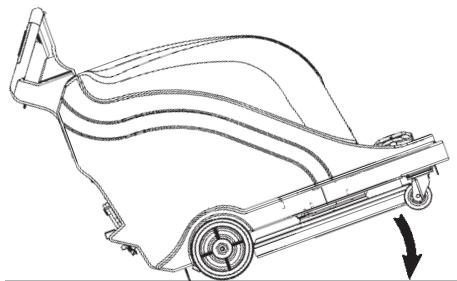

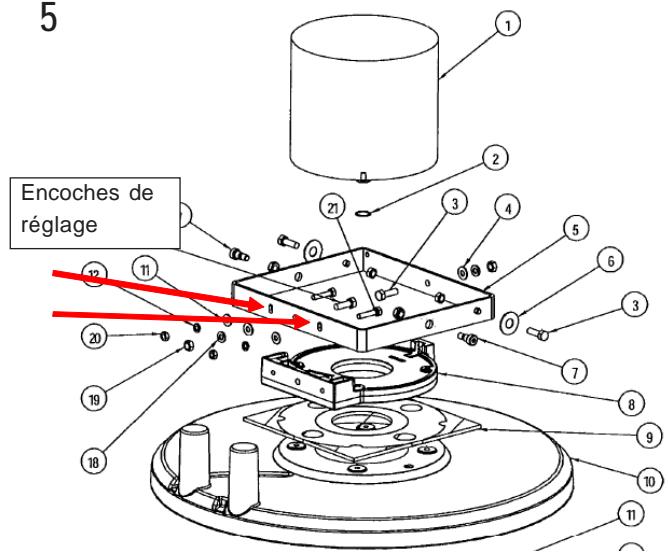

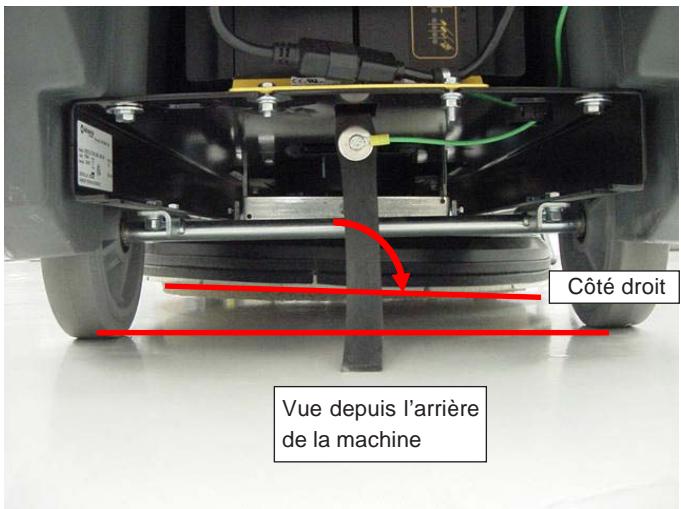

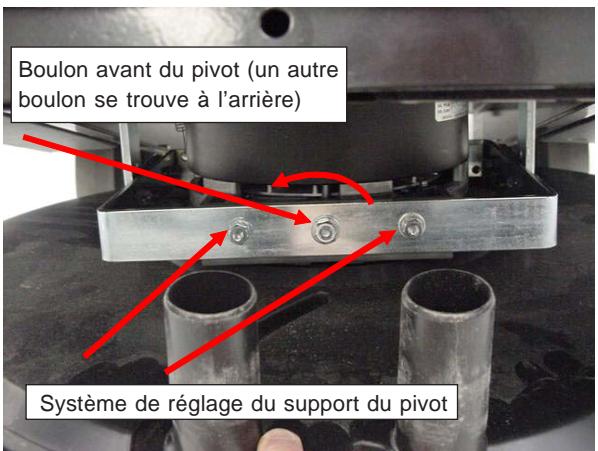

Pour le réglage de l'assistance du disque, suivez les étapes ci-dessous (voir les étapes 1 à 6 de la figure E).

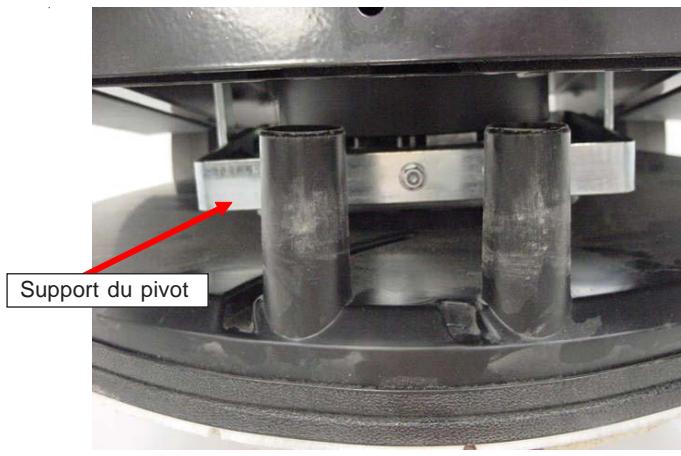

1 Replacez le polisseur à sa position d'origine pour accéder au support du pivot. 2 Retirez le sac à poussières 3 Appuyez vers le bas sur la jupe anti-poussière pour accéder au système de réglage. 4 Desserrez le système de réglage du support du pivot et les boulons du pivot, puis faites tourner le support dans le sens contraire des aiguilles d'une montre pour augmenter l'assistance du disque. 5 Le support du pivot est muni d'encoches qui permettent le réglage. 6 Réglez le support du pivot de manière que le disque soit enfoncé vers le bas du côté droit de la machine afin d'augmenter l'assistance du disque. Puis, serrez le système de réglage.

Attention!

L'assistance du disque varie en fonction de la granularité du disque et de la finition du sol. Si la plate-forme est trop penchée, le disque risque de brûler le sol du côté droit.

E 1

Je soussigné certifie que les modèles ci-dessus sont fabriqués conformément aux directives et normes suivantes.
