Type d'appareil	Tronçonneuse thermique
Modèles	103, 105, 108
Alimentation	Essence
Longueur de guide-chaîne	Non précisé
Puissance moteur	Non précisé
Type de moteur	2 temps
Capacité du réservoir carburant	Non précisé
Capacité du réservoir d'huile	Non précisé
Poids	Non précisé
Système de démarrage	Non précisé
Frein de chaîne	Oui
Lubrification automatique	Oui
Type de chaîne	Non précisé
Utilisation recommandée	Coupe de bois, travaux forestiers
Fabricant	Non précisé

FOIRE AUX QUESTIONS - 105 DOLMAR

Comment démarrer la DOLMAR 105 ?

Assurez-vous que le réservoir est rempli de carburant et que l'huile est à niveau. Mettez le commutateur sur 'ON', tirez le starter, puis tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si la DOLMAR 105 ne démarre pas ?

Vérifiez le niveau de carburant et d'huile, assurez-vous que le filtre à air n'est pas obstrué et que la bougie d'allumage fonctionne correctement. Si le problème persiste, consultez le manuel d'utilisation.

Comment entretenir la DOLMAR 105 ?

Il est important de nettoyer régulièrement le filtre à air, de vérifier et de changer l'huile, ainsi que de nettoyer la bougie d'allumage. Suivez les recommandations du manuel d'utilisation pour un entretien régulier.

Quel type d'huile utiliser pour la DOLMAR 105 ?

Utilisez une huile moteur de qualité 2 temps conforme aux spécifications du fabricant. Vérifiez le manuel d'utilisation pour des recommandations spécifiques.

Que faire si la lame ne tourne pas ?

Vérifiez si la courroie de transmission est endommagée ou si le frein de chaîne est activé. Assurez-vous également que la lame est correctement installée et que le moteur fonctionne.

Comment ajuster la tension de la chaîne sur la DOLMAR 105 ?

À l'aide d'une clé, dévissez les boulons de la protection de la chaîne, puis ajustez la tension de la chaîne en tournant la vis de tension dans le sens des aiguilles d'une montre pour augmenter la tension.

Où trouver des pièces de rechange pour la DOLMAR 105 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés DOLMAR ou via des sites de vente en ligne spécialisés dans les pièces de jardinage.

Quel est le poids de la DOLMAR 105 ?

Le poids de la DOLMAR 105 est d'environ 5,5 kg.

Quelle est la puissance du moteur de la DOLMAR 105 ?

La DOLMAR 105 est équipée d'un moteur de 1,2 kW (kilowatt).

Comment stocker la DOLMAR 105 pour l'hiver ?

Pour un stockage hivernal, videz le réservoir de carburant, nettoyez la machine, protégez la lame et rangez-la dans un endroit sec et frais.

MODE D'EMPLOI 105 DOLMAR

Ersatzteilliste
GB Spare Parts List
F Listede pieces detachées
E Listadepiegas de repuestos

DOLMAR

3/1986

SACHS-DOLMAR 103

SACHS-DOLMAR 105 und baugleiche Typen (40) and other versions of this mod et autres versions de ce modèy autres versiones de este tip
SACHS-DOLMAR 108

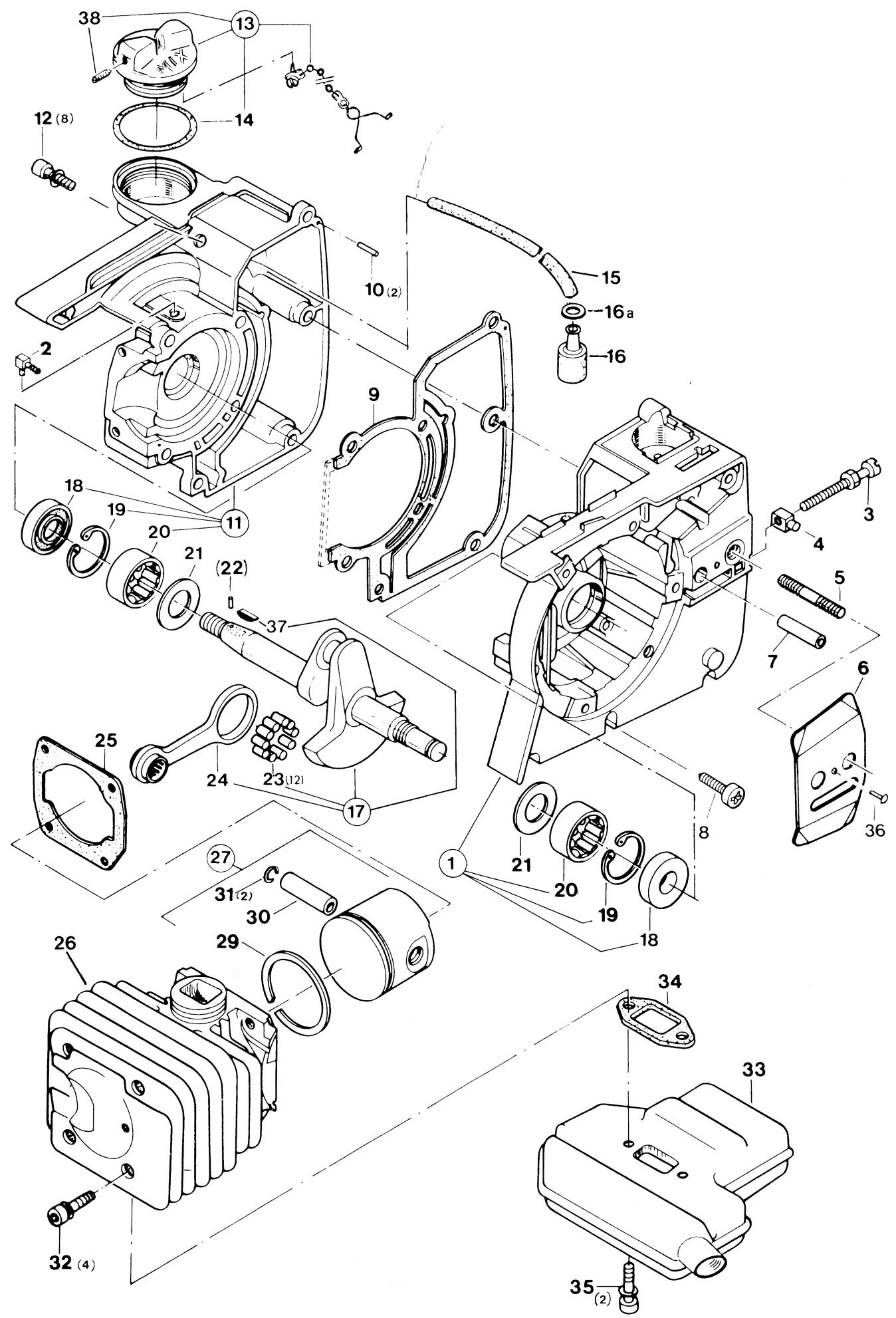

2	Kurbelgehäuse, Kurbelwelle, Zylinder, Kolben, Auspufftopf Crankcase, crankshaft, cylinder, piston, muffler Carter - vilebreguin, cylindre, piston, pot d'échappement Carter cigüñal, cigüñal, cilindro, pistón, silencioso	Typ/Model
		103	105	108

2		Kurbelgehäuse, Kurbelwelle, Zylinder, Kolben, Auspufftopf Crankcase, crankshaft, cylinder, piston, muffler Carter - vilebrequin, cylindre, piston, pot d'échappement Cárter ciguñal, ciguñal, cilindro, pistón, silencioso						Typ/Model
								103	105	108
Pos.	Teil-Nr. Part No. No. de piece No. de pieza	Änder. Alterat. Modif. Modif.	Benennung	Description	Designation	Nominación		Anz. Qty. Q'té. Ccdad.
1	108 111 100	S9/83	Kurbelgehäuse KS, rot, kpl.inkl. Pos. 20, 19, 18	Crankcase, cl.-s., red, assy. incl. pos. 20, 19, 18	Carter, cô. em., rouge, cpl. incl. pos. 20, 19, 18	Cáter cig., lado embarc., rojo, cpl. incl. pos. 20, 19, 18		1	1	1
2	963 608 100		Winkelnippel	Angular nipple	Téton coude	Boquilla ang.		1	1	1
3	389 213 080		Spannschraube	Straining screw	Vis de tension	Tornillo tension		1	1	1
4	001 213 010	NL/GE-	4kt-Mutter mit Zapfen	Square nut with pivot	Ecrou carré avec pivot	Tuerca cuad. con perno		1	1	1
5	001 213 040		4kt-Mutter mit Zapfen	Square nut with pivot	Ecrou carré avec pivot	Tuerca cuad. con perno		1	1	1
6	905 808 284		Stiftschraube M 8x28	Gudgeon (25Nm)	Goujon filtré	Prisonero		1	1	1
7	389 111 011		Führungsblech	Guide plate	Tôle de guidage	Chapa prot.		1	1	1
8	936 480 160		Spiralspannstift 8x16	Spiral pin	Goupille	Pasador		1	1	1
9	907 205 162		Schneidschr. M 5x16	Self-cutting screw (5Nm)	Vis autotaraudeuse	Tornillo roscar		1	1	1
10	965 522 040		Dichtung	Gasket	Joint	Junta		1	1	1
11	936 430 160		Spiralspannstift 3x16	Spiral pin	Goupille	Pasador		2	2	2
12	108 111 110	S9/83	Kurbelgehäuse MS, rot, kpl.inkl. Pos. 20, 19, 18	Crankcase, m.-s., red, assy. incl. pos. 20, 19, 18	Carter, cô. ma., rouge, cpl. incl. pos. 20, 19, 18	Cáter cig. lado magn. rojo, cpl. incl. pos. 20, 19, 18		1	1	1
13	991 105 207		Zylinderschraube M 5x20	Filliter screw (6 Nm)	Vis cylindrique	Tornillo cil.		8	8	8
14	965 451 941		Tankverschluß kpl.	Tank plug assy.	Bouchon réserv.	Tapón après. cpl.		1	1	1
15	963 228 030		O-Ring 28x3	Packing ring	Bague-joint	Anillo guarnicón		1	1	1
16	965 452 431		Kraftstofflag. 3/5 (m*)	Fuel line (m*)	Cond. carburant (m*)	Tubo (m*)		170
17	963 601 150		Saugkopf kpl.	Suction head assy.	Tête d'aspiration compl.	Cabeza asp. cpl.		1	1	1
18	928 605 500		Spannscheibe 5,5	Disk	Disque	Arandela		1	1	1
19	957 120 108	S8/84	Kurbelwelle kpl.	Crancshaft, assy.	Vilebrevin, compl.	Cúüeñal, cpl.		1	1	1
20	962 900 049		Radialdichtring 13/19x4 (einkleben)	Radial ring (use glue)	Joint radial (à coller)	Junta rad. (a color)		2	2	2
21	929 319 101		Sicherungsring 19x1	Snap ring	Circlip	Anillo seg.		2	2	2
22	962 300 011		Nadelhülse 13/19x12	Needle bush	Roulement à aiguilles	Junta agujas		2	2	2
23	108 121 010	GE	Anlafscheibe 13,8/21x1	Stop disk	Disque portant	Disco de tope		2	2	2
24	(936 415 040)		Spiralspannstift 1,5x4	Spiral pin	Goupille	Pasador		1	1	1
25	962 640 061		Rolle 4x6	Roller	Rouleau	Rodillo		12	12	12
26	108 123 010		Pleuel mit Bolzenlager	Con-rod with bearing	Bielle avec roulement	Biela con cojinete		1	1	1
27	965 522 010		Dichtung für Zylflansch	Gasket for cyl. flange	Joint pour cyl.	Junta p. braida cil.		1	1	1
28	965 522 061		Dichtung für Zylfl. (grün)	Cylinder	Cylindre	Cilindro		1	1	1
29	108 132 250		Kolben A, kpl.	Piston A, assy.	Piston A, compl.	Cipston A, cyl.		1	1	1
30	108 132 240		Kolbenring	Piston ring	Segment de piston	Segment de pistón		1	1	1
31	108 132 230		Kolbenbolzen	Piston pin	Axe de piston	Perno de pistón		1	1	1
32	108 132 050		Sprengring	Spring ring	Anneau-ressort	Anillo		2	2	2
33	991 105 207		Zylinderschraube M 5x20	Fillister screw (6 Nm)	Vis cylindrique	Tornillo cil.		4	4	4
34	108 174 101		Auspufftopf	Muffler	Pot d'échéagement	Silencioso		1	1	1
35	108 174 050		-	Muffler USA, with spark arrester	-	-		1	1	1
36	965 522 030		-	Spark arrester screen	-	-		1	1	1
37	991 405 307	GE	Zylinderschraube M 5x30	Gasket	Joint	Junta		1	1	1
38	991 105 307		Zylinderschraube M 5x30	Filliter screw (6 Nm)	Vis cylindrique	Tornillo cil.		2	2	2
39	936 140 060		Kerbnagel 4x6	Dowel pin	Clou cannelé	Clavija muesca		1	1	1
40	939 615 260		Scheibenfeder	Key	Clavette	Chaveta		1	1	1
41	906 905 082		Gewindestift M5x8	Grub screw	Vis sans tête	Espiga rosc.		1	1	1
42	980 009 000		Loctite 242 (für Pos. 18)	Loctite 242 (for pos. 18)	Loctite 242 (pour pos. 18)	Locite 242 (pour pos. 18)		1	1	1
43	957 108 000		Satz Dichtungen (Pos. 9, 25, 34)	Set of gaskets (pos. 9, 25, 34)	Jeu de joints (pos. 9, 25, 34)	Juego juntas (pos. 9, 25, 34)		1	1	1

Typ/Model

103 | 105 | 108

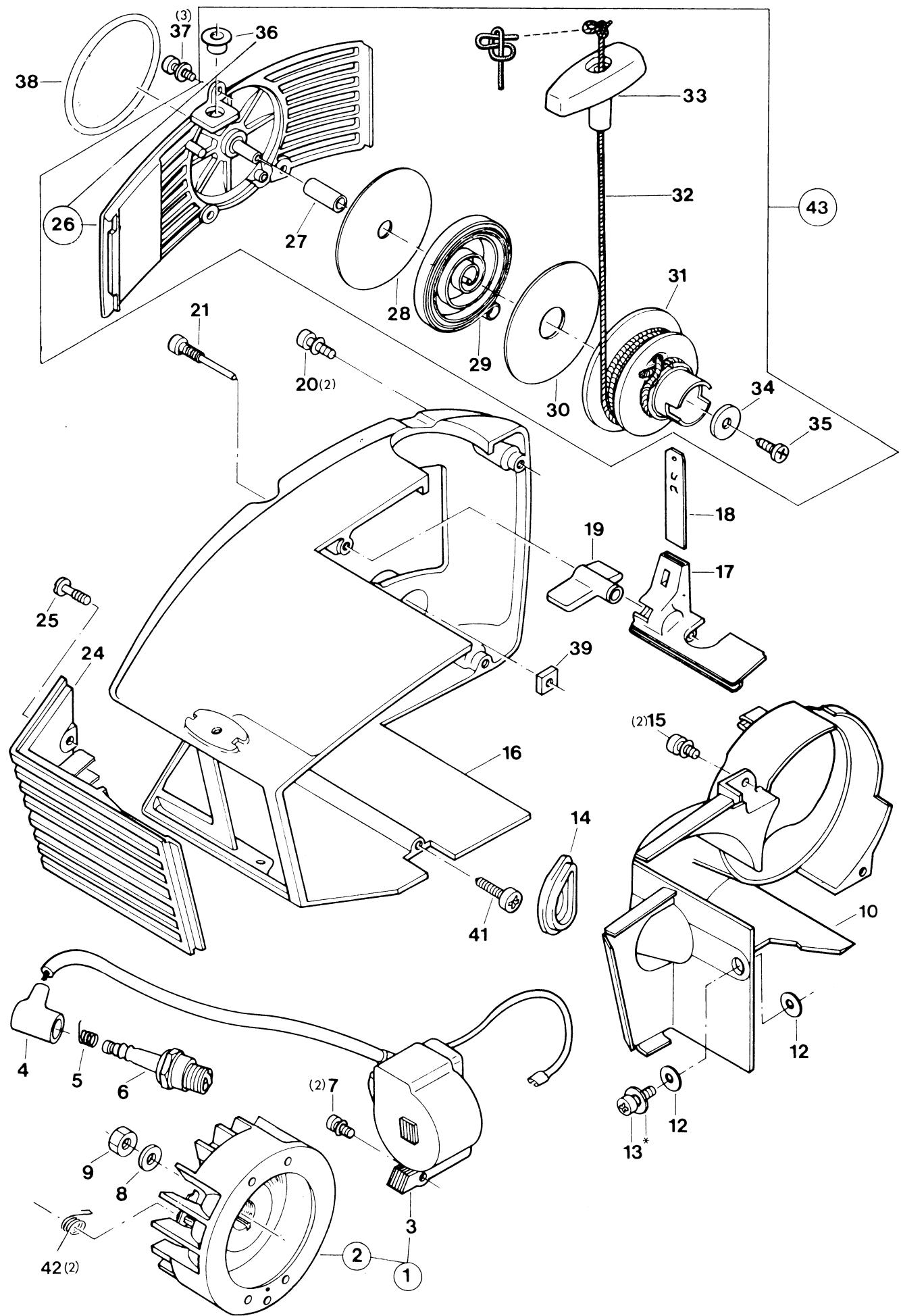

3		Magnetzünder, Luftführung, Ventilatorgehäuse, AnwerfvorrichtungIgnition assy., air duct, fan housing, starter assy.Volant magnetique, guide d'air, carter de ventilateur, dispositif de demarrageEncendido magnétrico, placá de aeración, carter de ventilador, dispositivo de arranque						Typ/Model
								103	105
Pos.	Teil-Nr.Part No.No. de pieza	Änder.Alterat.Modif.Modif.	Benennung	Description	Désignation	Nominación		Anz.Qty.Qte.Cdad.
1	108 140 000	8/84	Magnetzünder kpl.	Ignition assy.	Volant magnetique cpl.	Encendido magn. cpl.		1	1
2	108 141 000		Polrad kpl. mit Klinken	Flywheel with ratchet	Roue polaire avec cilquet	Vol. encend. cpl.c.trinquet.		1	1
3	108 143 100		Zündanker, Electronik	Ignition coil, electronic	Bobine d'allumage électr.	Bobina encend. electr.		1	1
4	965 604 170		Zündkerzenstecker	Plug cap	Fiche de bougie	Tapa bjua		1	1
5	965 604 180		Feder f. Zündkerzensteck.	Spring for plug cap	Ressort p. fiche de bougie	Resorte p. tapa bjua		1	1
6	965 603 020		Zündkerze	Spark plug	Bougie	Bujia		1	1
			CHAMPION RCJ-8	CHAMPION RCJ-8	CHAMPION RCJ-8	Tornillo cil.		2	2
7	991 104 167		Zylinderschraube M 4x16	Fillister screw (3 Nm)	Vis cylindrique	Rondelle à ressort		1	1
8	928 308 001		Federescheibe 8x17	Spring washer	Rondelle à ressort	Arandela presión		1	1
9	920 308 024		Sechskantmutter M 8x1	Hexagonal nut (20 Nm)	Ecrout hexagonal	Tuerca hed.		1	1
10	108 112 101		Lufführung	Air duct	Guide d'air	Placa aeración		1	1
11	108 112 060		Scheibe	Disk	Disque	Arandela		2	2
12	904 505 162		Linsenschraube M 5x16	Fillister crew (3 Nm)	Vis cylindrique	Tornillo lenticul.		1	1
13	926 205 001		Federescheibe 5	Spring washer	Rondelle à ressort	Arandela presión		1	1
14	965 404 021		Dichtung f. Zündkerze	Gasket for plug	Joint pour bougie	Junta p. bjua		1	1
15	991 104 107		Zylinderschraube M 4x10	Fillister screw (2 Nm)	Vis cylindrique	Tornillo cil.		2	2
16	108 112 072		Ventilatorgehäuse, rot	Fan housing, red	Carter de ventil., rouge	Cárter ventil., rojo		1	1
17	108 131 021		Schaltergehäuse	Switch cover	Boilier interrupteur	Carcasa interr.		1	1
18	108 131 041		Kontaktfeder	Contact spring	Ressort de contact	Resorte contacto		1	1
19	108 131 030		Schalterhebel	Switch lever	Levier d'interruutur	Mano interr.		1	1
20	991 105 167		Zylinderschraube M 5x16	Fillister screw (6 Nm)	Vis cylindrique	Tornillo cil.		2	2
21	108 131 061		Zapfenschraube M 5x16	Shank screw	Vis à téton	Tuerca-perno		1	1
22	108 112 091		Ansuggitter	Intake screen	Grille d'aspiration	Reja de asp.		1	1
23	965 551 111		Flachkopfschraube M 5x16	Counterskew screw (3 Nm)	Vis à tête plate	Tuerca plana est.		1	1
24	108 112 020		Anwertgehäuse (mit Pos. 36)	Starter housing (incl. pos. 36)	Carter de demarrage (incl. pos. 36)	Cárter de arranque (incl. pos. 36)		1	1
25	108 112 080		Lagerzapfen	Journal	Tourillon	Vastago		1	1
26	108 163 020		Scheibe 15/65	Disk	Disque	Arandela		1	1
27	108 163 010		Rückholfeder	Shank screw	Ressort de rappel	Resorte de retroceso		1	1
28	108 163 031		Scheibe	Disk	Disque	Arandela		1	1
29	108 162 012		Seiltrommel	Cable drum	Tambour de cable	Tambó p. cordón		1	1
30	108 164 020		Anwertseil Ø 3,5x980 mm	Starter rope	Cable demarrage (incl. pos. 36)	Cordón de arranque (incl. pos. 36)		1	1
31	985 000 155		Anwertseil Ø 3,5x100 Meter	Starter rope 100 meter	Cable demarrage 100 metre	Cordón de arranque 100 metro		980
32	965 404 030		Anwertgriff	Starter grip	Poignée de lancement	Tirador de arranque		1	1
33	965 404 031		Anwertgriff	Starter grip	Poignée de lancement	Tirador de arranque		1	1
34	924 804 300		Scheibe 4,3	Disk	Disque	Arandela		1	1
35	915 135 100		Zyl.bleechschr. 3,5x9,5	Self-cutting screw(1,4 Nm)	Vis autotaraudeuse	Tornillo cil.		1	1
36	937 980 085		Rohrniet 8	Pipe rivet	Rivet	Remache		1	1
37	904 505 122		Linsenschraube M 5x12	Fillister screw (3 Nm)	Vis cylindrique	Tornillo lenticul.		3	3
38	980 113 441		Klebeschild S.-D. 103	Label S.-D. 103	Plaque S.-D. 103	Calcomania S.-D. 103		1	1
39	980 113 387		Klebeschild S.-D. 105	Label S.-D. 105	Plaque S.-D. 105	Calcomania S.-D. 105		1	1
40	980 113 444		Klebeschild S.-D. 105 (Silber)	Label S.-D. 105 (silver)	Plaque S.-D. 105 (argent)	Calco S.-D. 105 (plata)		1	1
41	980 113 412		Klebeschild S.-D. 108	Label S.-D. 108	Ecnou carré	Tuerca cuad.		1	1
42	923 305 000		Vierkanmtmutter M 5	Square nut	Vis autotaraudeuse	Tornillo rosc.		1	1
43	907 205 162		Schneidschr. M 5x16	Self-cutting screw (5 Nm)	Ressort (Clique)	Muelle p. trinquee arr.		2	2
			Drehfeder f. Anwerfkinke	Spring (starter ratchet)	Dispo. de demarrage	Disp. arranque cpl.		1	1
			Anwerfvorrichtung kpl.	Starter assy. compl.
								Typ/Model

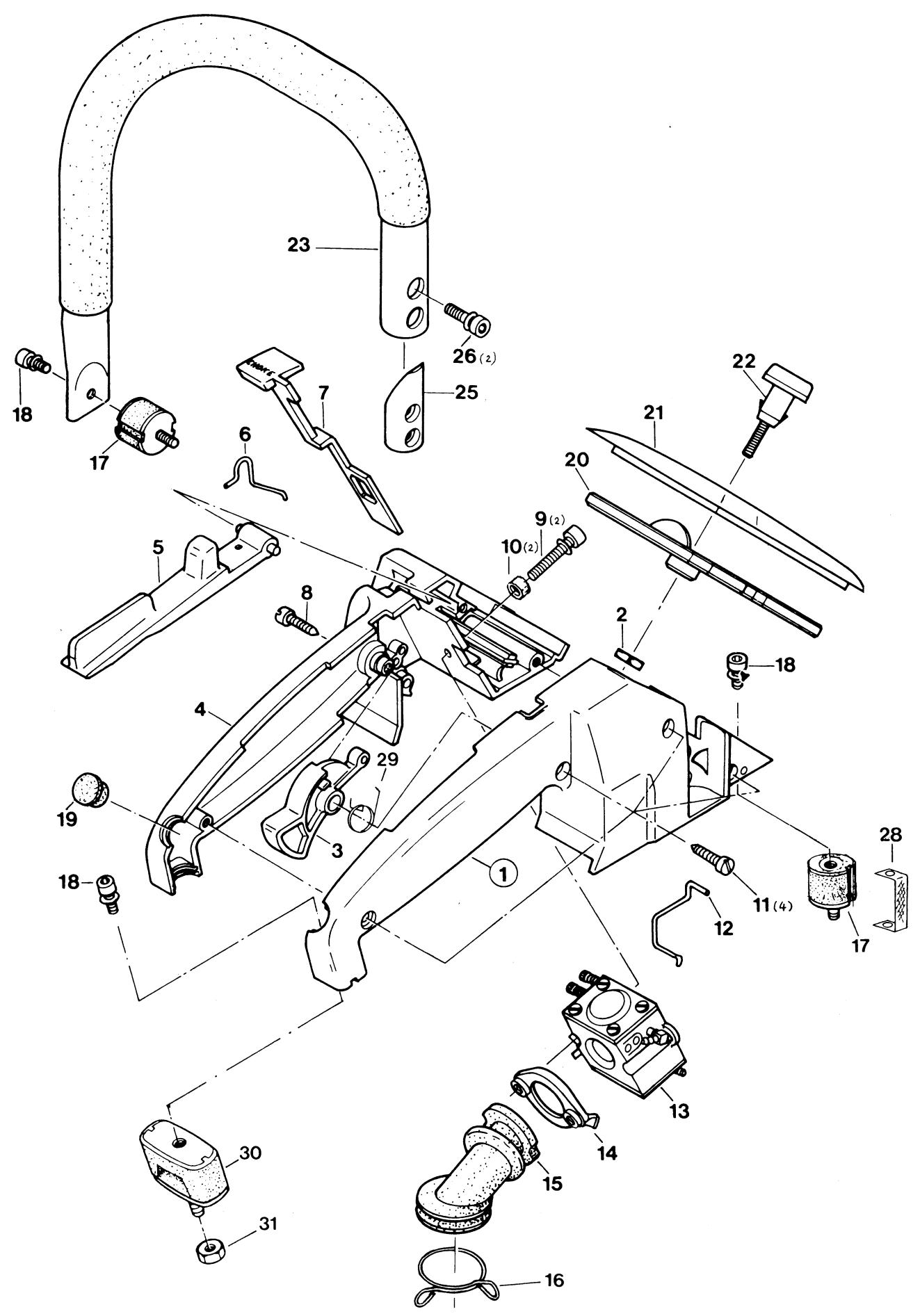

4		Handgriff, Vergaser, Ansaugkanalteile, Luftfilter, Bügelgriff Grip, carburettor, intake connecting pieces, air filter, tubular handle Poiignée, carburateur, pièces de conduite d'aspiration, filtre à air, poignée tubulaire Mango, carburador, piezas de conduite de aspiración, filtre de aire, mango tubular						Typ/Model
								103	105
Pos.	Teil-Nr. Part No. No. de pièce No. de pieza	Änder. Alterat. Modif. Modif.	Benennung	Description	Désignation	Nominación		Anz. Qty. Qte. Cclad.
1	108 117 012	S24/83	Handgriffschale KS (schwarz)	Handle half, clutch-side (black)	Coqu. de poignée, cô. e. (noir)	Chapa mango, lado embr. (negro)		1
1	108 117 310		Handgriffschale KS (rot)	Handle half, clutch-side (red)	Coqu. de poignée cô. e. (rouge)	Chapa mango, lado embr. (rojo)		1
2	923 305 000		Vierkanmutter M 5	Square nut	Ecrou carré	Tuerca cuad.		1
3	108 117 040		Gashebel	Throttle lever	Levier d'accélération	Acelerador		1
4	108 117 021		Handgriffschale MS (schwarz)	Handle half, mag.-side (black)	Coqu. de poignée, cô. m. (noir)	Chapa mango, lado magn. (negro)		1
4	108 117 320		Handgriffschale MS (rot)	Handle half, mag.-side (red)	Coqu. de poignée cô. m. (rouge)	Chapa mango, lado magn. (rojo)		1
5	108 117 030		Rasthebel	Catch lever	Levier de verrouillage	Palanca trincada		1
6	108 117 080		Feder	Spring	Ressort	Muelle		1
7	108 150 723		Chokerstange	Choke	Poussoir d'obturation d'air	Varilla estrang. aire		1
8	108 150 730		Einstellschaube (S)	Stop screw (S)	Vis de butée (S)	Tornillo de ajuste (S)		1
9	991 505 451		Zylinderschaube M5x45	Fillister screw (2 Nm)	Vis cylindrique	Tornillo cil.		2
10	900 005 073		Distanziring 5,3/7,5x5,3	Spacer ring	Entretose	Anillo sep.		2
11	915 142 190		Zyl blechschchr. 4,2x19	Self-cutt. screw (1,4 Nm)	Vis autotaraudeuse	Tornillo cil.		4
12	108 117 090		Gasgestänge	Throttle linkage	Tringle d'accélération	Varilla acel.		1
13	108 151 002		Vergaser WA 85	Carburett. WA 85	Carburat. WA 85	Carburador WA 85		1
14	108 131 070		Flansch	Flange	Bride	Brida		1
15	108 131 050		Ansaugschlauch	Connecting muff	Manchon de jonction	Tubo asp.		1
16	108 131 120		Schlauchklammer	Hose clip	Collier	Abrazadora		1
17	965 403 181		Schwingsungs-Dampfer	Rubber buffer (6Nm)	Silent bloc	Tope amort.		2
18	991 105 107		Zylinderschaube M5x10	Fillister screw (3,5 Nm)	Vis cylindrique	Tornillo cil.		3
19	965 451 490		Verschlußstopfen	Plug stopper	Tampon de fermeture	Tope de cierre		1
20	108 173 010		Luffilter (Robkoflok)	Air filter (robkoflok)	Filtre à air (robkoflok)	Filtro aire (robkoflok)		1
21	108 118 012		Filterdeckel (schwarz)	Cover (black)	Couvercle (noir)	Tapa de filtrto (negro)		1
21	108 118 300		Filterdeckel (rot)	Cover (red)	Couvercle (noir)	Tapa de filtrto (negro)		1
22	119 118 080		Befestigungsknopf	Fixing button	Bouton de fixation	Boton de ajuste		1
23	108 310 011		Bügelgriff (schwarz)	Tubular handle (black)	Poignée tubulaire (noir)	Mango tub. (negro)		1
23	108 310 300		Bügelgriff (rot)	Tubular handle (red)	Poignée tubulaire (negro)	Mango tub. (negro)		1
25	108 310 050		Verständkungsstück	Strengthening piece	Pioce de renforcement	Pieza refuerozo		1
26	991 105 167		Zylinderschaube M5x16	Fillister screw (3,5 Nm)	Vis cylindrique	Tornillo cil.		2
28	108 213 180		Abreišicherung	Safety-catch wire	Sûreté countre-rupture	Chapa seg.		1
29	108 117 250		Drehfeder	Spring	Ressort	Muelle		1
30	965 403 174		Schwingungsdampfer	Rubber buffer	Silent bloc	Tope amort.		1
31	922 805 000		Sicherungsmutter M 5	Lock nut (6 Nm)	Ecrou de freinage	Tuerca seg.		1
Zubehör (nicht im Lieferumfang) Accessories (not included in delivery) Accessoires (non inclus dans le livraison) Accosoriois (no incl. enenta)
20	108 173 030		Lufffilter (Nylon)	Air filter (nylon)	Filtre à air (nylon)	Filtro de aire (nilon)		1	1

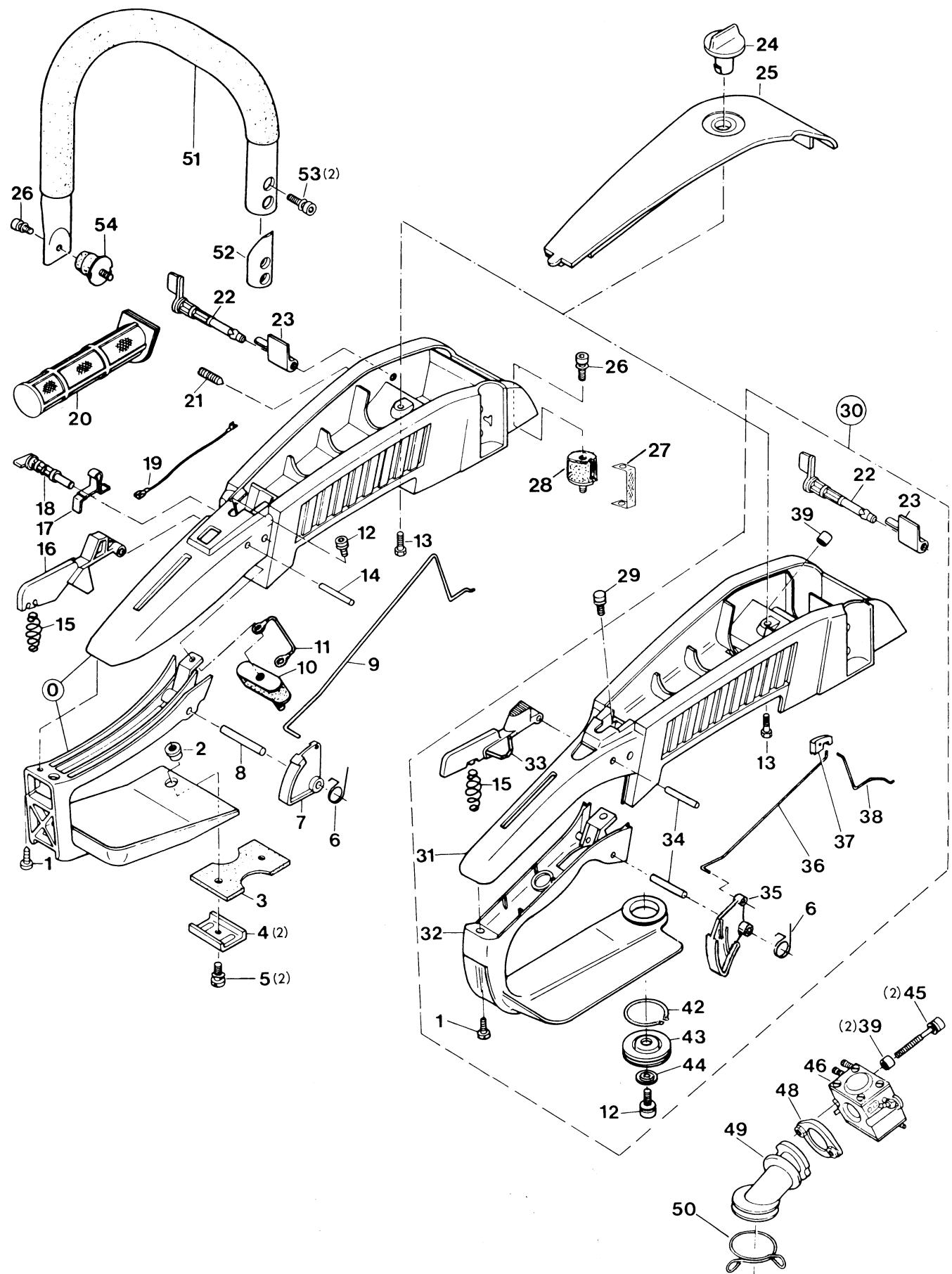

5		Handgriff, Vergaser, Ansaugkanalteile, Luftfilter, Bögelgriff Grip, carburettor, intake connecting pieces, air filter, tubular handle Poignée, carburateur, pièces de conduite d'aspiration, filtre à air, poignée tubulaire Mango, carburador, piezas de conduite de aspiración, filtre de aire, mango tubular						Typ/Model
Pos.	Teil-Nr. Part No. No. de pièce No. de pieza	Änder. Alterat. Modif. Modif.	Benennung	Description	Désignation	Nominación	Anz. Qty. Qte. C clad.
0	(108 117 201) (108 117 210) 108 117 500	NL/GE NL/GE S27/82	Handgriff-Oberteil	Grip, upper part	Poignée, partie superieur	Mango, parte sup.	1
0	915 042 130		Handgriff-Unterteil	Grip, lower part	Poignée, partie inferieur	Mango, parte inf.	1
1	965 551 141		Handgriff kpl.	Grip assy	Poignée compl.	Mango cpl.	1
2	965 404 081		Zylblechschr. 4,2x13	Self-cutt. screw (1,4 Nm)	Vis taraudeuse	Tornillo cil.	1
3	965 404 081		Gewindebuchse M 5	Threaded bush	Douille filletée	Casquillo	1
4	108 117 171		Gummiplatte 30x60	Rubber plate	Plaque en cautchouc	Placa de goma	1
5	991 105 107		U-Platte 20x30	U-plate	Plaque	Platillo	2
6	108 117 490		Zylinderschaube M 5x10	Fillister screw (3,5 Nm)	Vis cylindrique	Tornillo cil.	2
7	108 117 181		Drehfeder	Spring	Ressort	Muelle	1
8	935 950 360		Gazestänge	Throttle lever	Levier d'accélération	Acelerador	1
9	108 117 161		Zylindersstift 5x36	Cylindrical pin	Goupille cylindrique	Prisonero	1
10	965 403 174		Gasgestänge	Throttle linkage	Tringle d'accélération	Varillas acel.	1
11	970 311 040		Schwingungsdfampfer	Rubber buffer	Silent bloc	Tope amort.	1
12	990 005 165	10/84	Zylinderschaube M5x16	Earth cable	Cable de masse	Cable	1
13	900 205 124		6kt-Schraube M 5x12	Fillister screw	Vis cylindrique	Tornillo cil.	1
14	935 940 300		Zylindersstift 4x30	Cylindrical pin	Vis hexagonal	Tornillo hex.	1
15	108 117 131		Druckfeder	Pressure spring	Goupille cylindrique	Prisonero	1
16	108 117 170		Rasthebel	Catch lever	Ressort de pression	Muelle	1
17	108 117 150		Kontaktfeder	Contact spring	Levier de verrouillage	Palanca de fijiación	1
18	108 117 141		Schalterwelle	Switch spindle	Ressort de contact	Euelle contacto	1
19	970 311 030		Verbindungskabel	Connecting cable	Axe d'interruption	Eje inter.	1
20	108 173 090		Lufffilter (Robcoflok)	Air filter (robcoflok)	Filtre à air (robcoflok)	Filtro de aire (robcoflok)	1
21	108 173 110		Lufffilter (Nylon)	Air filter (nylon)	Filtre à air (nylon)	Filtro de aire (nilón)	1
22	108 150 790		Einstellschraube (S)	Adjusting screw (S)	Vis de reglage (S)	Tornillo de ajuste	1
23	108 150 770		Chokerwelle mit Hebel	Choke spindle with lever	Axe clapet d'air avec levier	Eje valvula aire	1
24	108 150 760		Chokerklappe	Choke shutter	Clapet d'air	Valvula de aire	1
25	108 117 221		Befestigungsknopf	Fixing button	Bouton de fixation	Botón de ajuste	1
26	991 105 107		Griffdeckel	Grip cover	Couvercle de poignée	Tapa	1
27	108 213 180		Zylinderschaube M 5x10	Fillister screw (3,5 Nm)	Vis cylindrique	Tornillo cil.	2
28	965 403 181	S24/83	AbreiSicherung	Safety catch wire	Sûreté countre-rupture	Chapa seg.	1
29	991 105 127	S27/82	Schwingungs-Dampfer	Rubber buffer	Silent bloc	Tope amort.	1
30	108 117 500	S27/82	Zylinderschaube M 5x12	Fillister screw	Vis cylindrique	Tornillo cil.	1
31	108 117 410		Handgriff kpl.	Grip assy.	Poignée compl.	Mango cpl.	1
32	108 117 420		Handgriff-Oberteil	Grip, upper part	Poignée, partie superieur	Mango, parte sup.	1
33	108 117 430		Handgriff-Unterteil	Grip, lower part	Poignée, partie inferieur	Mango, parte inf.	1
34	935 730 320		Rasthebel	Catch lever	Levier de verrouillage	Peralanca de fijiación	1
35	108 117 440		Spannhülse 3x32	Clamping sleeve	Douille serrage	Casquillo tensor	2
36	108 117 470		Gasgestänge	Throttle lever	Levier d'accélération	Acelerador	1
37	108 117 460		Gleitstück	Slide part	Glisseur	Pieza deslizam.	1
38	108 117 480		Gasgestänge	Throttle linkage	Tringle d'accélération	Varillas acel.	1
39	900 005 073		Distanzring 5,3/7,5x5,3	Spacer bush	Entroteise	Anillo sep.	2
40	929 140 175	S20/84	Sicherungsgring 40x1,75	Snap ring	Circlip	Anillo seguidad	1
41	108 117 451	S20/84	Gummimembrane	Rubber collar	Emboute en cautchouc	Membrana de goma	1
42	108 117 520	10/84	Scheibe mit Ansatz	Disk with shoulder	Disque à embase	Arandela escalón	1
43	991 505 451		Zylinderschaube M 5x45	Fillister screw	Vis cylindrique	Tornillo cil.	2
44	108 131 070		Vergaser WA 85	Carburettor	Carburateur	Carburador	1
45	108 131 050		Flansch	Flange	Bride	Brida	1
46	108 131 120		Ansaugschlauch	Connecting muff	Manchon de jonction	Tubo esp.	1
47	108 131 050		Schlauchklammer	Hose clip	Collier	Abrazadora	1
48	108 131 120		Bügelgriff (schwarz)	Tubular handle (black)	Poignée tubulaire (noir)	Mango (negro)	1
49	108 310 050		Verständungsstück	Strengthening piece	Pièce de renforcement	Pieza refuerzo	1
50	991 105 167	965 403 181	Zylinderschaube M 5x16	Fillister screw (3,5 Nm)	Vis cylindrique	Tornillo cil.	2
			Schwingungs-Dampfer	Rubber buffer	Silent bloc	Tope amort.	1

6	Vergaserteile Carburettor parts Pieces de carburateur Piezas de carburador	WALBRO WA 85	Typ/Model
			103	105	108

6		Vergaserteile Carburettor parts Pièces de carburateur WALBRO WA 85						Typ/Model
								103	105	108
Pos.	Teil-Nr. Part No. No. de pièce No. de pieza	Änder. Alterat. Modif. Modif.	Benennung	Description	Désignation	Nominación		Anz. Qty. Qte. Cdad.
1	108 151 002		Vergaser kpl. WALBRO WA 85	Carburettor cpl. WALBRO WA 85	Carburateur cpl. WALBRO WA 85	Carburador cpl. WALBRO WA 85		1	1	1
2	118 151 190		Schraube	Flat screw	Vis	Tornillo		1	1	1
3	108 151 160		Pumpendeckel	Pump cover	Couvercle de pompé	Tapa de bomba		1	1	1
6	104 151 180		Sieb	Screen	Tamis	Tamiz		1	1	1
7	108 151 320		Drosselklappe	Throttle shutter	Clapet d'étranglement	Valvula reg.		1	1	1
8	118 151 060		Schraube	Screw	Vis	Tornillo		1	1	1
9	108 151 310		Drehfeder	Spring	Ressort	Muelle		1	1	1
10	108 151 300		Drosselklappenwelle	Throttle shaft	Axe clapet d'étrang.	Eje valvula reg.		1	1	1
11	118 151 080		Feder (L)	Spring (L)	Ressort (L)	Muelle (L)		1	1	1
12	108 151 470		Leerlauf-Stellschraube (L)	Idle adjustment screw (L)	Vis de réglage ralenti (L)	Tornillo de ajuste (L)		1	1	1
13	108 151 520		Vollgas-Stellschraube (H)	Main adjustm. screw (H)	Vis de régl. de plein gaz (H)	Tornillo de ajuste (H)		1	1	1
14	108 151 530		Feder (H)	Spring (H)	Ressort (H)	Muelle (H)		1	1	1
15	108 151 350		Wellensicherung	Shaft clip	Tôle de sécurité	Pieza seg. arból		1	1	1
16	118 151 020		Schraube	Screw	Vis	Tornillo		4	4	4
23	104 151 450		Platte	Plate	Plaque	Platillo		1	1	1
24	113 150 220		Senkschraube	Countersunk screw	Vis	Tornillo		1	1	1
27	104 151 120		Membraneckel	Diaphragm cover	Couvercle de membrana	Tapa de membrana		1	1	1
28	965 452 431		Kraftstoffleitung 3/5 (m*)	Fuel line (m*)	Cond. carburant (m*)	Tubo (m*)		170
30	965 452 431		Impulsleitung (m*)	Impuls line (m*)	Cond. d'impulsion (m*)	Tubo de impulso (m*)		170
31	957 151 030		Steuersatz	Set of control parts	Jeu de pièces commande	Juego piezas de mando		1	1	1
32	010 151 020		Membransatz	Set of gaskets/diaphrag.	Jeu de joints/membran.	Juego juntas/membran.		1	1	1

7		Kettenradschutz, Ölpumpe, Kupplung, Kettenbremse Sprocket guard, oil pump, clutch, chain brake Protège-pignon, pomme à huile, embrage, frein de chaine Protector de piñon, bomba de aceite, embrague, freno de cadena						Typ/Model
								103	105
Pos.	Teil-Nr. Part No. No. de pièce No. de pieza	Änder. Alterat. Modif. Modif.	Benennung	Description	Désignation	Nominación		Anz. Qty. Qte. Cclad.

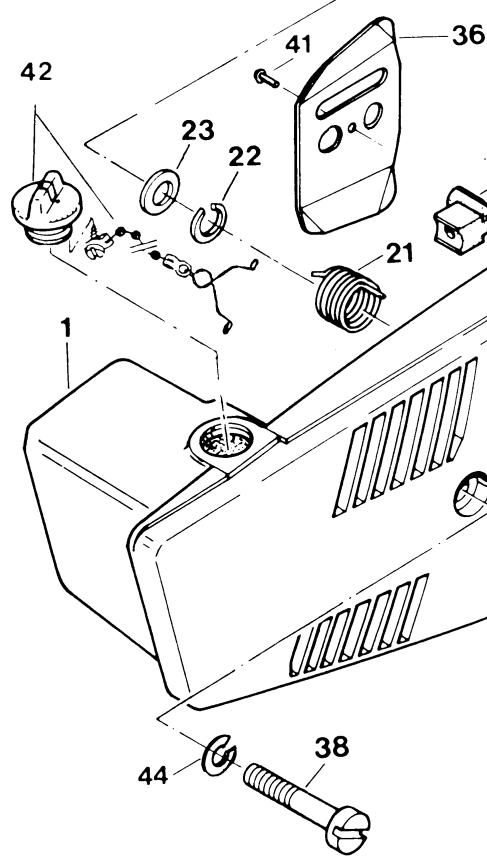

1	389 213 010	GE	Kettenradschutz kpl. mit Tank, rot	Sprocket guard assy. with tank, red	Protège-pignon compl. avec reservoir, rouge	Protector piñon cpl. con depos., rojo	1	1	1

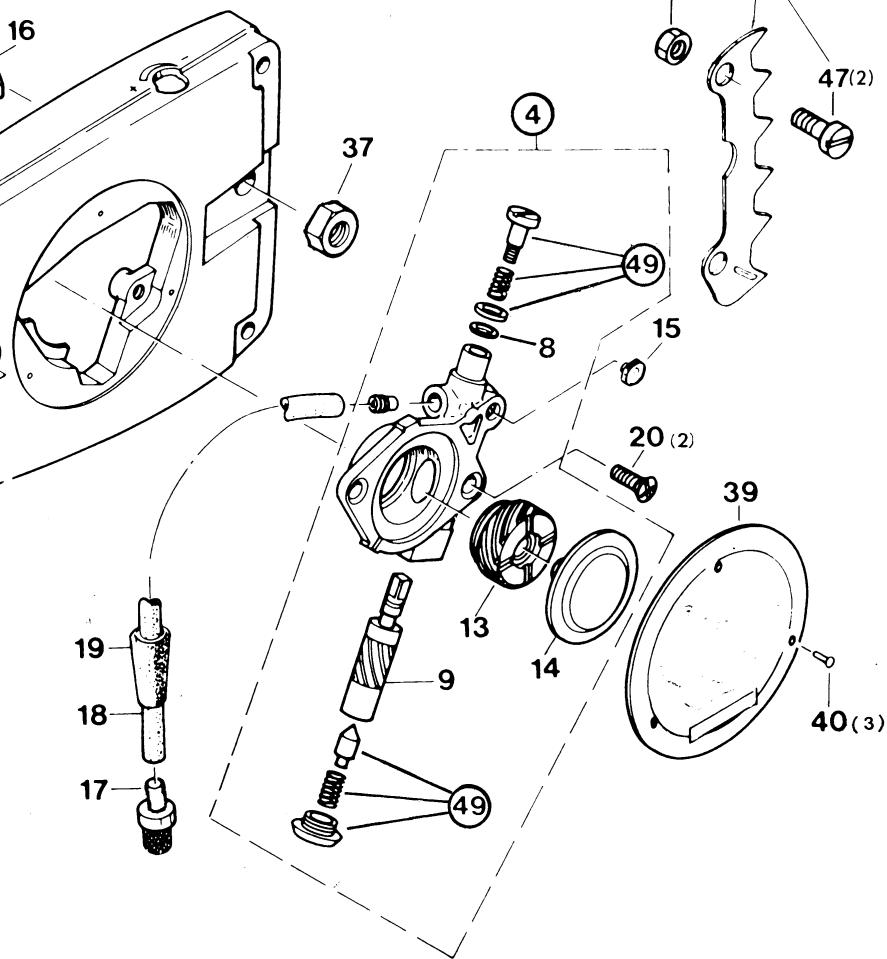

4	389 245 150		Ölpumpé kpl.	Oil pump assy.	Pompe à huile compl.	Bomba de aceite cpl.	1	1	1
8	965 400 044		Gummiring 3,2/8x2,5	Rubber ring	Bague-joint	Anillo goma	1	1	1
9	389 245 120		Ölpumpenkolben	Oil pump piston	Piston de pompé à huile	Tornillo sin fin	1	1	1
13	389 245 190		Schnecke	Worm	Vis sans fin	Vastago con disco	1	1	1
14	389 245 160		Lagerzapfen mit Scheibe	Journal with disk	Tourillon avec disque	Tapon	1	1	1
15	965 404 120		Stopfen	Plug	Bouchon	Pieza de presión	1	1	1
16	389 245 140		Druckstutzen	Pressure joint	Raccord de refoulement	Cabezasasp.	1	1	1
17	963 601 161		Saugkopf	Suction head	Tête d'aspir.	Cabezasasp.	1	1	1
18	963 601 162		Saugkopf	Suction head	Tête d'aspir.	Cabezasasp.	1	1	1
19	965 452 431		Ölleitung [m]*	Oil line [m]*	Conduite d'huile [m]*	Tubo [m]*	170
20	965 402 450		Buchse	Bush	Douille	Casquillo	1	1	1
21	904 705 122		Senkschraube M5x12	Counterscrew (4,5 Nm)	Vis faisée	Tornillo	2	2	2
22	389 245 241		Antriebsfeder	Driving spring	Ressort de commande	Muelle	1	1	1
23	929 108 080		Sicherungsgring 8x0,8	Snap ring	Circlip	Anillo seg.	1	1	1
24	900 004 464		Ausgleichscheibe 8/13x1	Spacer	Rondelle de distance	Arandela	1	1	1
25	962 300 005		Nadelhülle 8/12x10	Needle bush	Roulement à aiguilles	Jaula de agujas	1	1	1

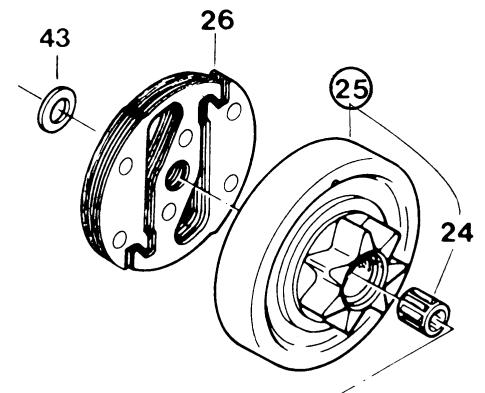

26	389 223 162		Kupplungstr. m. Nd. hülse u.Kettenrad 3/8", 7 Zähne	Clutch drum with needle bush and sprocket 3/8"	Tambour avec pignon 3/8" et roulement	Tambor con jaula ag. y piñon 3/8"	1	1	1
27	389 223 082		Kupplungstr. mit Nd. hülse u.K. rad. .325" 8 Zähne	Clutch drum with needle bush a. sprocket .325"	Tamb. a. pignon .325" et roulement	Tambor con jaula ag. .325" y piñon	1	1	1
28	108 180 010		Kupplung	Clutch (35 Nm)	Embrayage	Embrague	1	1	1

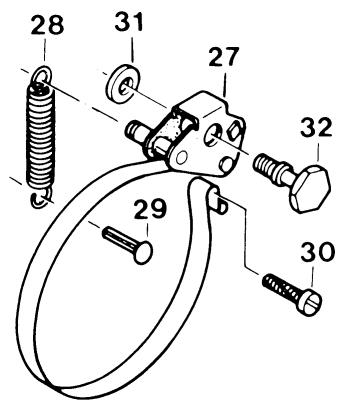

29	108 213 100		Bremsband mit Hebel	Brake spring with lever	Ressort de frein a. levier	Cinta de freno	1	1	1
30	108 213 051		Zugfeder	Tension spring	Ressort	Muelle	1	1	1
31	108 213 052		Zugfeder	Tension spring	Ressort	Muelle	1	1	1
32	936 150 150		Kerbnagel 5x15	Dowel pin	Clou cannelé	Clavija muesca	1	1	1
33	907 204 162		Schneidschraube M4x16	Self-cutt. screw (2,5 Nm)	Vis taraudese	Tornillo rosc.	1	1	1
34	900 006 045		Paßscheibe 6/12x1	Spacer	Rondelle de distance	Arandela	1	1	1
35	108 213 150		Ansatzschraube M6x23	Shoulder bolt (4 Nm)	Vis d'arrêt	Tornillo	1	1	1

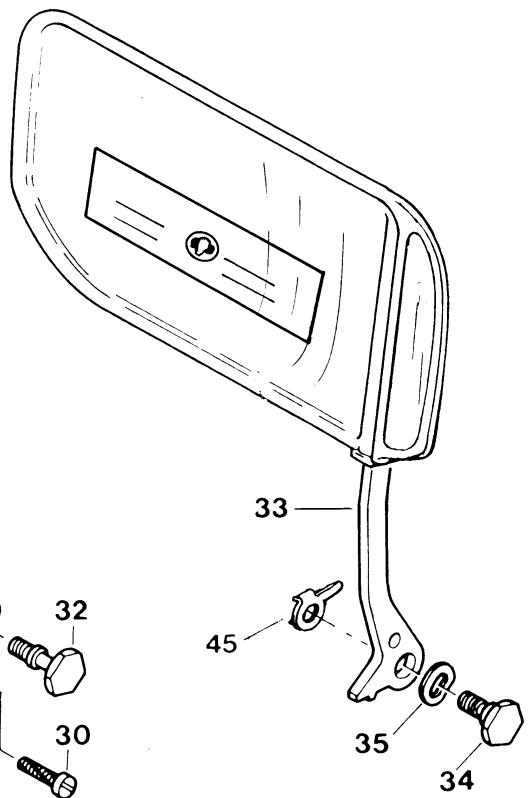

36	108 213 211		Handschutz mit Ausrückhebel	Hand guard with disengaging lever	Protège-main avec levier te tension	Prot. de mano	1	1	1
37	108 213 060		Ansatzschraube M6x17	Shoulder bolt (4 Nm)	Vis d'arrêt	Tornillo	1	1	1
38	928 308 001		Fedescheibe 8x17	Special spring washer	Rondelle à ressort spéc.	Arandela elast.	1	1	1
39	389 111 011		Führungsblech	Guide plate	Tôle de guidage	Chapa prot.	1	1	1
40	923 208 003		Sechskantmutter M8	Hexagonal nut	Ecrout hexagonal	Tuerca hex.	1	1	1
41	901 508 402		Zylinderschraube M8x40	Fillister screw (25 Nm)	Vis cylindrique	Calcomia S-D. 103	1	1	1
42	980 113 440		Schild S-D. 103	Label S-D. 103	Plaque S-D. 103	Calcomia S-D. 105	1	1	1
43	980 113 420		Schild S-D. 105	Label S-D. 105	Plaque S-D. 105	Calcomia S-D. 105	1	1	1
44	980 113 421		Schild S-D. 108	Label S-D. 108	Plaque S-D. 108	Calcomia S-D. 108	1	1	1
45	980 113 443		Schild S-D. 105 (Silber)	Label S-D. 105 (silver)	Plaque S-D. 105 (argent)	Calc. S-D. 105 (plata)	3	3	3
46	938 240 643		Chobert-Niet 4x6,4	Rivet	Rivet	Remache	1	1	1
47	938 240 643		Chobert-Niet 4x6,4	Oltankverschluß kpl.	Oiltank plug assy.	Bouchon rés. huile cpl.	1	1	1
48	965 451 930		Paßscheibe 10/16x0,5	Spacer	Rondelle de distance	Arandela	1	1	1
49	900 006 084		Sicherungsscheibe	Safety washer	Rodelle sucurité	Arandela seg.	1	1	1
50	930 300 010		Sicherungssch. m. Hebel	Safety plate with lever	Tôle de sureté a. levier	Arandela seg.	1	1	1
51	108 213 170		Zackenleiste kpl.	Spike bar assy	Barre dentée cpl.	Barra dentada cpl.	1	1	1
52	389 250 020		Zylinderschraube M5x12	Fillister screw (6Nm)	Vis cylindrique	Tornillo cil.	2	2
53	901 505 122		Sechskantmutter M5	Hexagonal nut	Ecrou hexagonal	Tuerca hex.	2	2
54	920 405 000		Reparatsursatz	Repair kit	Jeu de réparation	Juego reparación	1	1	1
	Spezialteile für baugleiche Typen Special parts for other versions of this model Pièces spéciales pour autres versions de ce modèle Piezas espéciales por autres versions de este tipo

Typ/Model
103	105	108

8		Sageschienen, Sägeketten, Werkzeug und Zubehor Guide bars, saw chains, Rail-guides, chaines, Rieles guía, cadenas sierra, Herramientos, accesos						Typ/Model
								103	105	108
Pos.	Teil-Nr. Part No. No. de pièce No. de pieza	Änder. Alterat. Modif. Modif.	Benennung	Description	Désignation	Nominación	Anz. Qty. Q'té. Cdad.

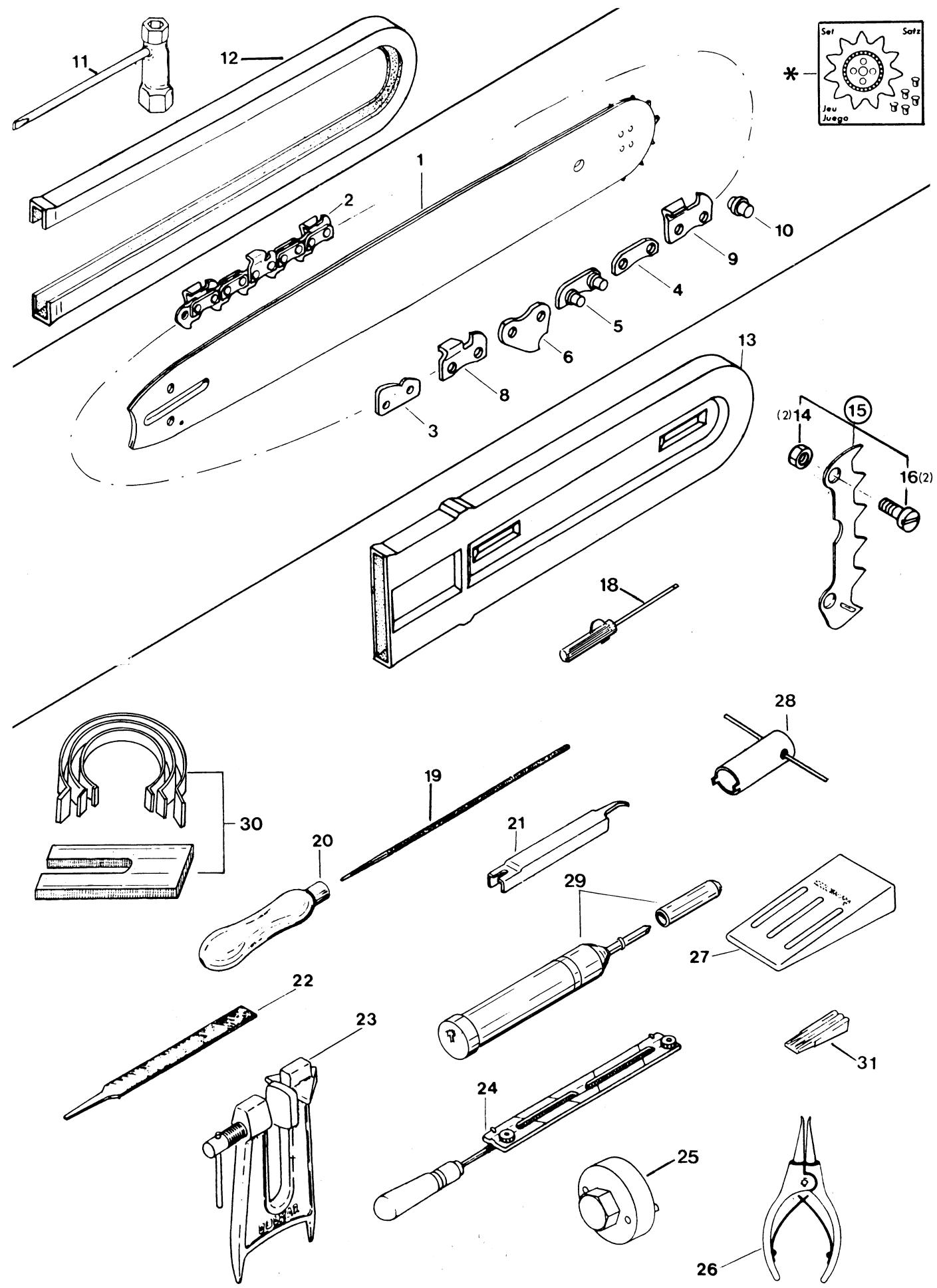

1	410 806 600		Sternschiene	Sprocket nose bar	Guide à étoile	Barra guía	1	1	1
1	410 807 600		3/8"/.050", 30cm	Sprocket nose bar	Guide à étoile	Barra guía	1	1	1
1	410 808 600		3/8"/.050", 35cm	Sprocket nose bar	Guide à étoile	Barra guía	1	1	1
1	432 033 011		3/8"/.050", 40cm	Sprocket nose bar	Guide à étoile	Barra guía	1	1	1
*	410 806 700		Umlenkstern 3/8"	Sprocket nose	Étoile	Estrella	1	1	1
*	411 406 660		Umlenkstern .325"	Sprocket nose	Étoile	Estrella	1	1	1
2	Sägekette
2	522 092 046		3/8", 46 Gl., 30 cm	Saw chain (Low profil)	Chaîne	Cadena	1	1	1
2	522 092 052		3/8", 52 Gl., 35 cm	Saw chain (anti kick-back)	Chaîne	Cadena	1	1	1
2	522 092 056		3/8", 56 Gl., 40 cm	Saw chain	Chaîne	Cadena	1	1	1
2	523 084 056		0.325", 56 Gl. 33 cm	Saw chain	Chaîne	Cadena	1	1	1
3	558 092 000		Sicherheitslasche 3/8"	Safety tie strap	Eclisse de sécurité	Eslabon	1	1	1
4	558 084 000		Außenlasche 0.325"	Tie strap	Eclisse	Tira ext.	1	1	1
5	558 092 010		Außenla.m. Nietbolz. 3/8"	Tie strap with rivets	Eclisse avec rivets	Tira c. remaches ext.	1	1	1
5	558 084 010		Außenla.m. Nietbolz. 0.325"	Tie strap with rivets	Eclisse avec rivets	Tira c. remaches ext.	1	1	1
6	559 092 000		Innenlasche 3/8"	Drive link	Maillon entraineur	Tira int.	1	1	1
6	559 084 000		Innenlasche 0.325"	Drive link	Maillon entraineur	Tira int.	1	1	1
8	566 092 100		Hobelzahn, rechts 3/8"	Cutter, right-hand	Gouge droite	Diente cep., der.	1	1	1
8	566 084 100		Hobelzahn, rechts 0.325"	Cutter, right-hand	Gouge droite	Diente cep., der.	1	1	1
9	566 092 200		Hobelzahn, links 3/8"	Cutter, left-hand	Gouge gauche	Diente cep., izq.	1	1	1
9	566 084 200		Hobelzahn, links 0.325"	Cutter, left-hand	Gouge gauche	Diente cep., izq.	1	1	1
10	591 092 037		Nietbolzen 3/8"	Rivet	Rivet	Remache	1	1	1
10	591 084 028		Nietbolzen 0.325"	Rivet	Rivet	Remache	1	1	1
Werkzeug (im Lieferumfang) Tools (included in delivery) Outlits (inclus dans le livraison) Herramientos (incl. en entaga)
11	941 713 191		Kombischlüssel 13/19	Universal wrench	Clé combinée	Lavage de buia	1	1	1
12	952 100 210		Sägek.-Schutzhülb. b.35cm	Chain protection cover	Envelope protectice	Estuche prot. cadena	1	1	1
-	995 701 651		Bedienungsanleitung	Instruction Manual	Instructions d'emploi	Instrucc. de manejo	1	1	1
Zubehör (nicht im Lieferumfang) Accessories (not included in delivery) Accessoires (non inclus dans le livraison) Accessoires (no incl. en entaga)
13	952 100 140		Sägek.-Schutzhülb. f.40cm	Chain prot.f. 40cm	Enveloppe prot. p. 40cm	Estuche prot. cad. p. 40cm	1	1	1
14	920 405 000		Sechskantmutter M 5	Hexagonal nut	Ecrou hexagonal	Tuerca hex.	2	2	2
15	389 250 020		Zack.Jeiste kpl. (Pos. 14-16)	Spike bar Assy. (pos.14-16)	Barredent. cpl. (pos.14-16)	Barra dent. (pos.14-16)	1	1	1
16	901 505 122		Zylinderschraube M5x12	Fllister screw (6 Nm)	Vis cylindrique	Tornillo cil.	2	2	2
18	944 340 000		Schraubendreher 4 mm	Screw driver (carb. adjust.)	Tonne-vis (regle de carb.)	Destornillador (carb.)	1	1	1
18	944 307 000		Kreuzschraubendreher	Cross-head screw driver	Tonne-vis cruciforme	Destornillador cruz.	1	1	1
19	953 003 090		Sägek.-Rundfeile 4 mm	Round file for chain	Lime ronde p. chaine	Lima red. p. cadena	1	1	1
20	953 004 010		Feilenheft	File handle	Manche de lime	Mango de lima	1	1	1
21	953 100 071		Sägeketten-Meßlehre 3/8"+.325 mm	Chain gauge .025"	Jauge de chaine	Calibrador cadena	1	1	1
22	953 003 060		Sägeketten-Flachfeile	Flat file for chain	Lime plate p. chaine	Lima plana p. cadena	1	1	1
23	953 007 000		Feilbock	Filling-clamp	Etau de guide	Sopporté prensa p. lima	1	1	1
24	953 030 010		F.-Halter m. Rundfeile 4 mm	File hold. w. round file	Porte lme a. lime ronde	Mango con lima red.	1	1	1
25	944 500 690		Spezialschlüssel für Kupplungsnabe	Special wrench for clutch hub	Clé spéciale pour embrayage	Lave special para embrague	1	1	1
26	946 101 010		Sicherungsringzange A1 für Kupplung	Snap ring pincers A1 for clutch	Pince circlip A1 pour embrayage	Tenazas A1 por embr.	1	1	1
27	945 900 001		Fällkeil aus Kunststoff	Plastic felling wedge	Coin d'abattage en plast.	Cuna talado (plast.)	1	1	1
28	944 500 640		Stechschlüssel für Schwingungsdämpfer	Socket wrench for rubber damper	Clé à douille pour amortisseur	Llave p. amort.	1	1	1
29	944 350 000		Fettpresse	Grease gun	Pompe à graisse	Bomba de engrase	1	1	1
-	944 360 000		Tieftem.fett (50 Gramm)	Low temperature grease	Graisse à basse temp.	Grasa p. temp. bajas	1	1	1
30	944 600 001		Kolbenring-Spannbänder (Satz)	Piston tension belt (set)	Bandes de press. p. piston (jeu)	Cinta de presión p. piston (juego)	1	1	1
31	944 602 001		Kolbenstopkeit	Piston stop wedge	Coin bloque-piston	Cuña tope de piston	1	1	1

1	Inhaltsverzeichnis für Ersatzteilliste Index for Spare Parts List Table des matérières pour liste de pieces détaghées Indice para lista de piezas de reposto				Typ/Model
					103	40 105
Doppelseite Double page Page double Pag. doble	Benennung Description Désignation Nomination
2	Kurbelgehäuse, Kurbelwelle, Zylinder, Kolben, Auspufftopf Crankcase, crankshaft, cylinder, piston, muffler Carter - vilebrequin, cylindre, piston, pot d'échéappement Carter cigüeñal, cigüeñal, cilindro, pistón, silencioso
3	Magnetzünder, Luftführung, Ventilatorgehäuse, Anwerfvorrichtung Ignition assy., air duct, fan housing, starter assy. Volant magnétique, guide d'air, carter de ventilateur, dispositif de démarrage Encendido magnétique, placá de aeración, carter de ventilador, dispositivo de arranque
4	Handgriff, Vergaser, Ansaugkanalteile, Luftfilter, Bügelgriff 103, 105, 40 Grip, carburettor, intake connecting pieces, air filter, tubular handle Poiñée, carburateur, pièces de conduite d'aspiration, filtre à air, poignée tubulaire Mango, carburador, piezas de conduito de aspiration, filtre de aire, mango tubular
5	Handgriff, Vergaser, Ansaugkanalteile, Luftfilter, Bügelgriff 108 Grip, carburettor, intake connecting pieces, air filter, tubular handle Poiñée, carburateur, pièces de conduite d'aspiration, filtre à air, poignée tubulaire Mango, carburador, piezas de conduito de aspiration, filtre de aire, mango tubular
6	Vergasertelle Carburettor parts Pièces de carburateur Piezas de carburador
7	Kettenradschutz, Ölpumper, Kupplung, Kettenbremse Sprocket guard, oil pump, clutch, chain brake Protège-pignon, pompé à huile, embrayage, frein de chaine Protector de piñon, bomba de aceite, embrague, freno de cadena
8	Sageschienen, Säget Ketten, Werkzeug und Zubeñor Guide bars, saw chains, Tools and accessories Rail-guides, chains, Outils et accessoires Rieles guía, cadenas sierra, Herramientos, accesos
Sonstige Symbole Other symbols Autres symboles Otros simbolos	Änder. Alterat. Modif. Modif.	Erläuterung	D	Comment	GB	Commentaire F	Légende E
=	S36/81 TE NL 5/80 Korr. GE Q:	Keine Serienausführung,\ jedoch verwendbar Siehe Service-Informat. Nr./Jahr Teil entfällt im Ersatz Nicht mehr lieferbar Neues Teil ab: Monat/Jahr Druckfehler-Berichtigung Teil gleichwertig ersetzt Qualitätsverbesserung Neues Teil nicht austauschbar Teilgruppe Anzugsdrehmorent für Schrauben Meterware, Länge siehe Anz. [mm]	No standard execution, may be used See Service-Informat. No./Year Part obsolete - exchange No more available New Part from: month/year Correction of error Modified part Quality improvement New part not interchangeable Group of parts Tightening torque for screws Sold by metre, lenght see Qty. [mm]	Aucune exécut. en série, cependant utilisable Voir Service-Informat. No./Année Pièce supprimée - rempl. Plus livrable Nouv. piece à partir de: mois/année Rectification d'errors Pièce modifiée Amélioration de qualité Pièce nouvelle non interchang. Ensemble de pieces Couple de serrerge pour vis Au titre, longueur voir Qté. [mm]	No es de série, pero sirve Vase inform. service, No./ano Pieza suprimada - sustituito Agostado Pieza{nueva a partir de: mes/año Fede errata Pieza modificada Calidad mejorada Pieza{nueva no intercambiable Grupo de piezas Par de acriete tornillos Por metro, longitudinal vexe Cdad. [mm]
(10 Nm ≈ 1 km) (m*)
