MODE D'EMPLOI GE-1100 DOLMAR

2006-05

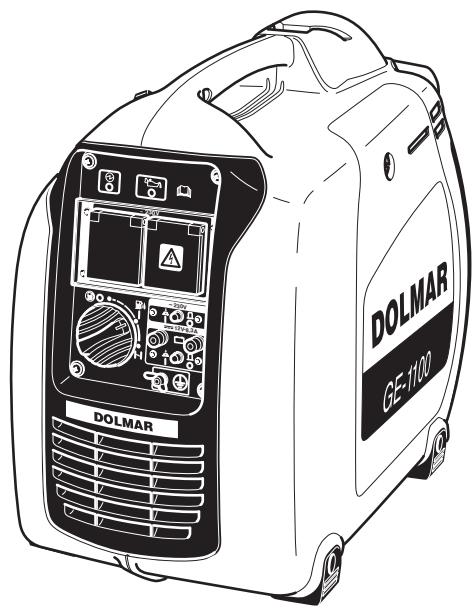

DOLMAR GE-1100 - 1
GE-1100

DOLMAR GE-1100 - 2
DOLMAR
A member of the Makita Group

995 700 272 (DE, GB, FR, ES)

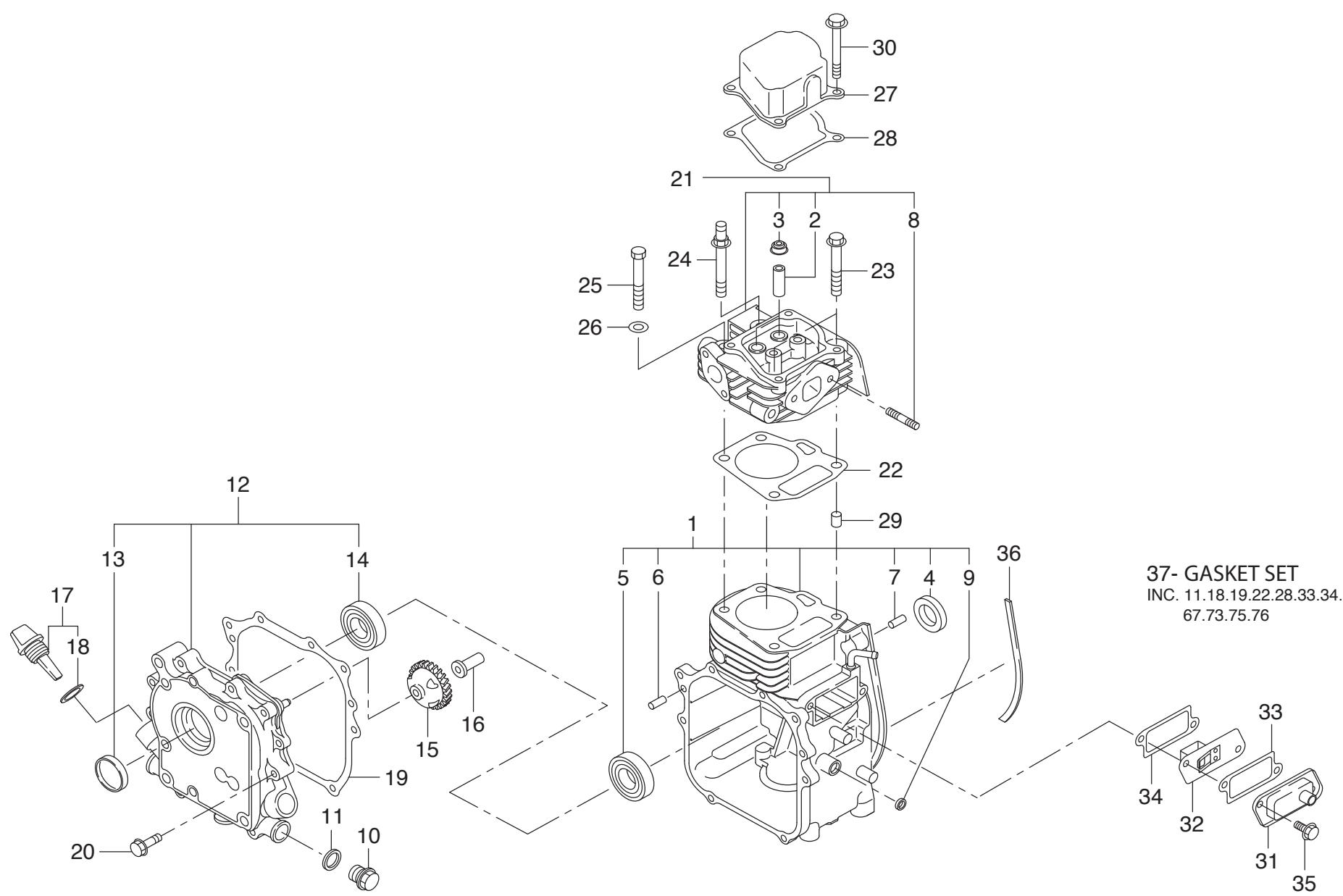

DOLMAR GE-1100 - 3

GE-1100				Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Seite / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
1	1	1	368 101 030		KURBELGEHÄUSE KPL.		CRANKCASE CPL.	CARTER-VILEBREQUIN CPL.	CARTER CIGUEÑAL CPL.
1	2	2	368 142 020		VENTILFÜHRUNG	5.5DX9.5DX27L	VALVE GUIDE	GUIDE-SOUPAPE	GUÍA VÁLVULA
1	3	1	368 160 100		DICHTUNG	5.5DX9.5DX15DX7.8B	GASKET	JOINT	JUNTA
1	4	1	368 020 007		RADIALDICHTRING	20DX32DX6B	OIL SEAL	JOINT RADIAL	JUNTA RADIAL
1	5	1	368 020 014		KUGELLAGER	20DX42DX12B	BALL BEARING	ROULEMENT A BILLES	RODAMIENTO DE BOLAS
1	6	2	388 006 002		FUHRUNGSSTIFT		DOWEL PIN	GOUILLE	PERNO
1	7	2	368 150 110		ROHR	10.3DX8.5DX14L	PIPE KNOCK	TUBE	CONDUCTO
1	8	2	368 506 042		STIFTSCHRAUBE		STUD	GOUJON FILETÉ	PRISIONERO
1	9	1	381 006 002		RADIALDICHTRING	6DX10DX2.5B	OIL SEAL	JOINT RADIAL	JUNTA RADIAL
1	10	1	368 114 003		STOPFEN	M14X1.5X20DX12L	PLUG	BOUCHON	TAPON
1	11	1	368 114 002		DICHTUNG	14.1DX19DX2.3T	GASKET	JOINT	JUNTA
1	12	1	368 112 012		ABDECKUNG KPL.		MAINBEARING COVER CPL.	COUVERCLE CPL.	CUBIERTA CPL.
1	13	1	368 171 020		GUMMISTOPFEN		PLUG, RUBBER	BOUCHON	TAPON
1	14	1	368 020 014		KUGELLAGER	20DX42DX12B	BALL BEARING	ROULEMENT A BILLES	RODAMIENTO DE BOLAS
1	15	1	368 450 030		REGLER KPL., GETRIEBE	44DX20T N=26	GOVERNOR GEAR CPL.	RÉGULATEUR, TRANSMISSION CPL.	ENGRANAJE REGULADOR CPL.
1	16	1	368 419 010		REGLER, HÜLSE	6DX9DX16DX26L	GOVERNOR SLEEVE	RÉGULATEUR, DOUILLE	MANGuito REGULADOR
1	17	1	368 636 010		ÖLPEILSTAB KPL.	M18X1.5 L=38+18	OIL GAUGE CPL.	GAUGE D'HUILLE CPL.	INDICADOR DEL NIVEL DE ACEITE CPL.
1	18	1	367 316 002		DICHTUNG	16DX23X1.2T	GASKET	JOINT	JUNTA
1	19	1	368 160 030		DICHTUNG		GASKET	JOINT	JUNTA
1	20	8	368 006 010		BOLZEN		BOLT	BOULON	BULON
1	21	1	368 130 030		ZYLINDERKOPF KPL.		CYLINDER HEAD CPL.	CULASSE CPL.	CULATA CPL.
1	22	1	368 150 011		DICHTUNG		GASKET	JOINT	JUNTA
1	23	2	368 008 021		BOLZEN		BOLT	BOULON	BULON
1	24	1	368 008 030		BOLZEN		BOLT	BOULON	BULON
1	25	1	368 008 042		BOLZEN		BOLT	BOULON	BULON
1	26	1	388 008 021		SCHIEBE		WASHER	RONDELLLE	ARANDELA
1	27	1	368 155 010		ABDECKUNG F.KIPPHEBEL		ROCKER COVER	CAPOIT POUR CULBUTEUR	TAPA DE BALANCINES CPL
1	28	1	368 160 040		DICHTUNG		GASKET	JOINT	JUNTA
1	29	2	368 150 110		ROHR	10.3DX8.5DX14L	PIPE KNOCK	TUBE	CONDUCTO
1	30	4	368 006 042		BOLZEN		BOLT	BOULON	BULON
1	31	1	368 143 010		ABDECKUNG KPL.		COVER CPL.	COUVERCLE CPL.	TAPA CPL.
1	32	1	368 144 010		PLATTE KPL.		PLATE CPL.	PLAQUE CPL.	PLACA CPL.
1	33	1	368 160 061		DICHTUNG		GASKET	JOINT	JUNTA
1	34	1	368 160 070		DICHTUNG		GASKET	JOINT	JUNTA
1	35	2	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
1	36	1	368 583 170		SCHAUMGUMMI		SPONGE	ÉPONGE	ESPONJA
1	37	1	368 990 021		DICHTUNGEN, SATZ		GASKET, SET	JOINT, JEU	JUNTA, JUEGO

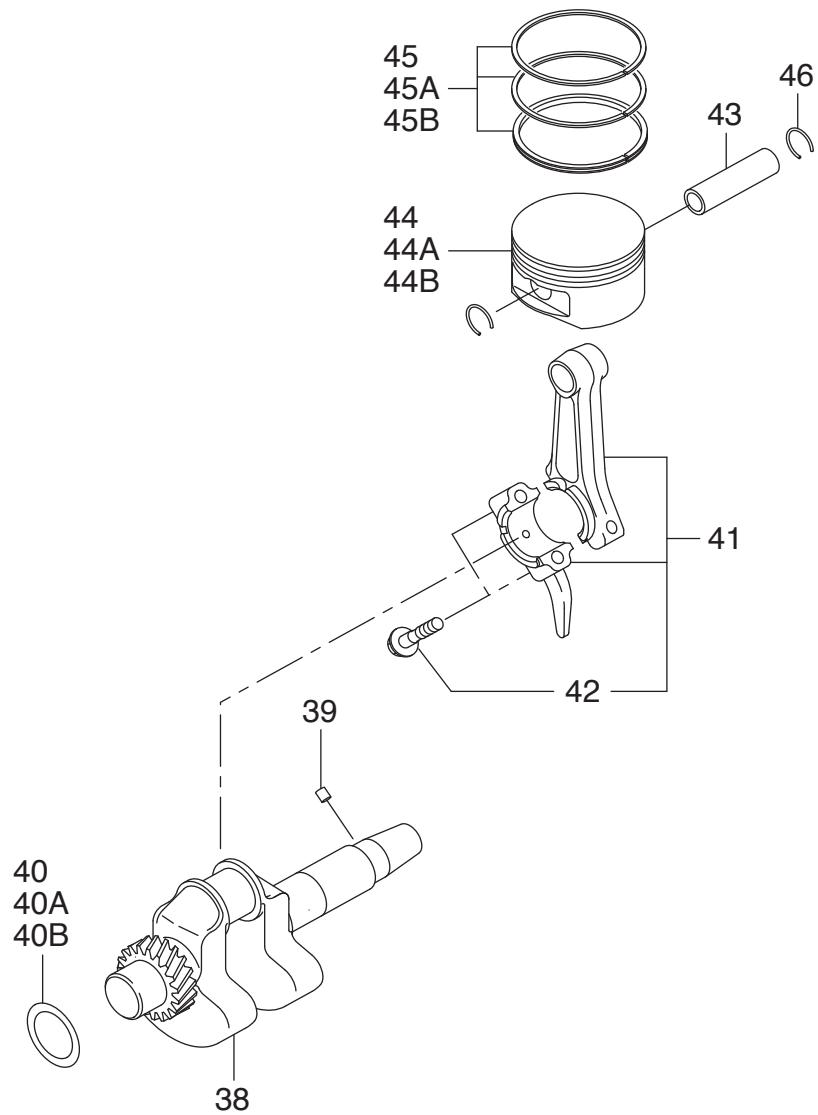

DOLMAR GE-1100 - 4

GE-1100
Seite/ Page	Pos.	GE-1100	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
2	38	1	368 205 011		KURBELWelle KPL.		CRANKSHAFT CPL.	VILEBREQUIN CPL.	CIGÜEÑAL CPL.
2	39	1	368 004 001		FÜRHRUNGSSTIFT		DOWEL PIN	GOUILLE	PERNO
2	40	1	368 020 010		DISTANZSTUCK	20.5DX28DX0.8T	SPACER	PIECE DISTANCE	ANILLO SEPARADOR
2	40A	1	368 020 011		DISTANZSTUCK	20.5DX28DX1.0T	SPACER	PIECE DISTANCE	ANILLO SEPARADOR
2	40B	1	368 020 012		DISTANZSTUCK	20.5DX28DX1.2T	SPACER	PIECE DISTANCE	ANILLO SEPARADOR
2	41	1	368 225 013		PLEUELSTANGE KPL.	66CDX18B 21D-11D	CONNECTING ROD ASSY.	BIelle	BIELA
2	42	2	388 230 010		BOLZEN	M5X0.8X11DX25L	BOLT	BOULON	BULON
2	43	1	368 233 010		KOLBENBOLZEN	11DX8DX40L	PISTON PIN	AXE DE PISTON	PERNO DE PISTón
2	44	1	383 234 013		KOLBEN	STD(51DX31H)	PISTON	PISTON	PISTON
2	44A	1	368 234 023		KOLBEN		PISTON	PISTON	PISTON
2	44B	1	381 234 033		KOLBEN		PISTON	PISTON	PISTON
2	45	1	368 235 010		KOLBENRING-SATZ	STD(51D)	PISTON RING SET	JEU DE SEGMENTS DE PISTON	JUEGO DE SEGMENTOS DEL PISTón
2	45A	1	368 235 020		KOLBENRING-SATZ	0.25 OVER SIZE	PISTON RING SET	JEU DE SEGMENTS DE PISTON	JUEGO DE SEGMENTOS DEL PISTón
2	45B	1	368 235 030		KOLBENRING-SATZ	0.50 OVER SIZE	PISTON RING SET	JEU DE SEGMENTS DE PISTON	JUEGO DE SEGMENTOS DEL PISTón
2	46	2	368 511 001		SPRENGRING	12DX1D	CLIP	ANNEAU RESSORT	ANILLO ELASTICO

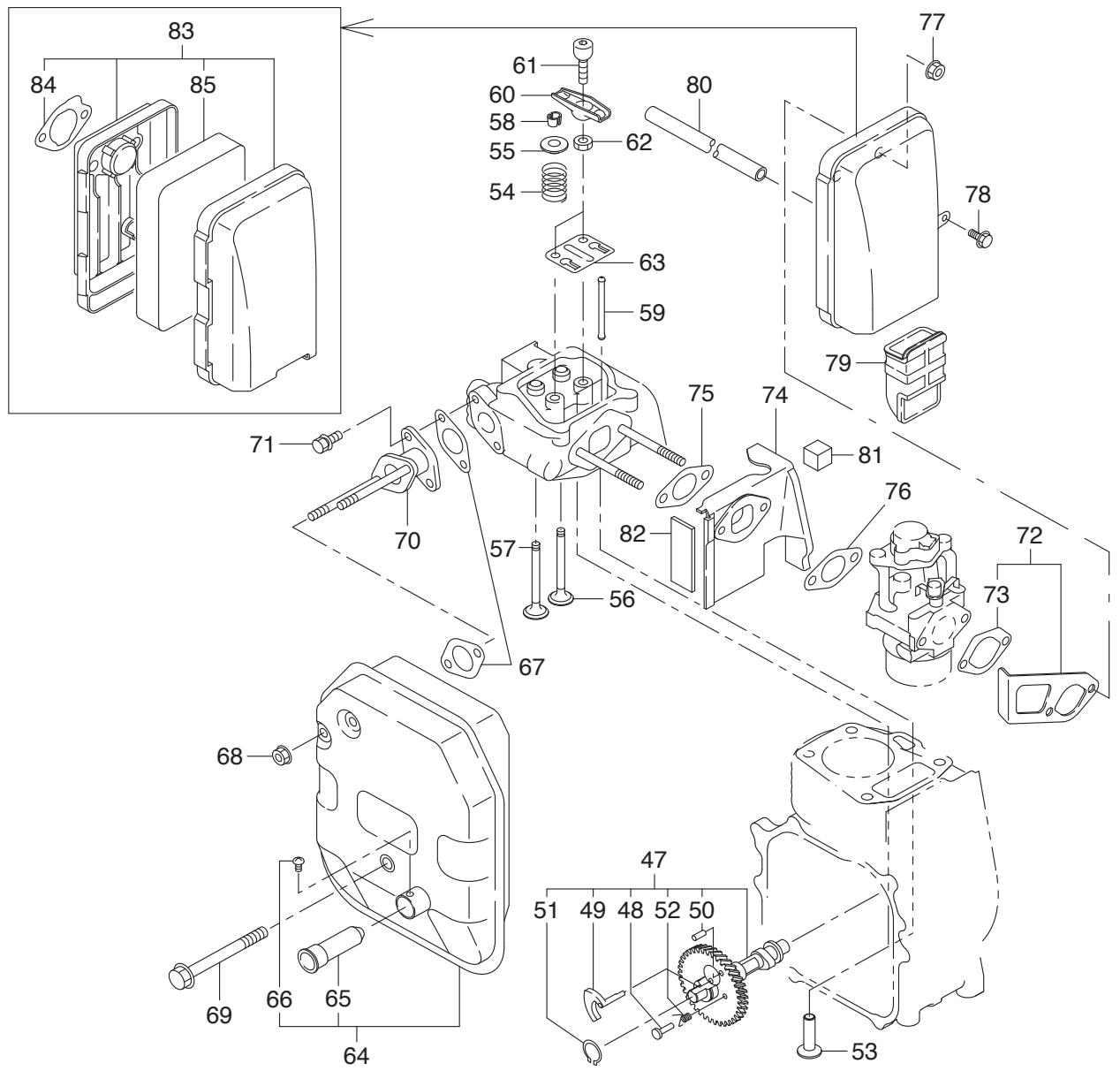

DOLMAR GE-1100 - 5

GE-1100				DOLMAR
Saite / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de PIECE No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
3	47	1	368 317 012		ACHSE F.NOCKENRAD		CAM GEAR SHAFT	AXE DE PIGNON DE DISTRIBUTION	EJE D. PIÑON D. ARB. DE LEV.
3	48	1	368 386 012		STIFT	3.8DX7.5DX14L	PIN	GoupILLE	PERNO
3	49	1	388 364 010		ENTRIEGELUNGSHEBEL		RELEASE LEVER	LEVIER DE DÉBLOQUAGE	PALANCA DE DESBLOQUEO
3	50	1	368 190 410		STIFT		PIN	GoupILLE	PERNO
3	51	1	368 151 700		SICHERUNGSRING		SNAP RING	CIRCLIP	ANILLO SEGURIDAD
3	52	1	368 387 012		FEDER		SPRING	RESSORT	MUELLE
3	53	2	368 333 010		VENTILSTÖBEL	17DX8DX32L	TAPPET	POUSSOUR DE SOUPAPE	LEVANTAVÁLVULAS
3	54	2	381 336 010		VENTILFEDER		VALVE SPRING	RESSORT DE VANNE	MUELLE DE VÁLVULA
3	55	2	368 337 020		FEDERTELLER		SPRING RETainer	CUVETTE DE RESSORT	CAJA DE RESORTE
3	56	1	368 334 010		EINLASSVENTIL	21DX5.5DX63.6L	INTAKE VALVE	VALVE D'ADMISSION	VALVULA DE ADMISión
3	57	1	368 335 010		AUSLASSVENTIL	18DX5.5DX63.6L	EXHAUST VALVE	SOUPAPE D'EMISSION	VALVULA DE ESCAPE
3	58	4	383 100 300		BUCHSE		COLLET	DOUILLE	ENCHUF
3	59	2	368 353 010		STÖBELSTANGE		PUSH ROD	TIGE DE CULBUTEUR	EMPUJADOR
3	60	2	368 360 030		KIPPHEBEL KPL.		ROCKER ARM ASSY.	CULBUTEUR CPL.	GRUPO DEL BALANCÍN CPL.
3	61	2	368 358 010		BOLZEN		BOLT	BOULON	BULON
3	62	2	368 006 009		MUTTER	M6X0.75X5.1H	NUT	ECROU	TUERCA
3	63	1	381 365 010		LEITBLECH		GUIDE PLATE	PLAQUE DE GUIDAGE	PLACA GUIA
3	64	1	368 302 012		SCHALLDAMPFER KPL.		MUFFLER CPL.	POT DECHAPPEMENT CPL	SILENCIOSO CPL.
3	65	1	381 376 010		FUNKENSCHUTZSIEB		SPARK ARRESTER	TAMIS CONTRE ÉTINCELLES	TAMIZ PARACHISPAS
3	66	1	368 004 006		SCHNEIDSCHRAUBE	M4X6L	TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
3	67	2	368 352 040		DICHTUNG KPL.		GASKET CPL.	JOINT CPL.	JUNTA CPL.
3	68	2	383 006 003		MUTTER	M6	NUT	ECROU	TUERCA
3	69	1	368 008 011		BOLZEN	M8X1.25X80L	BOLT	BOULON	BULON
3	70	1	368 341 011		AUSLASS		EXHAUST PIPE	TUYAU D'ÉVACUATION	CONDUCTO DE SALIDA
3	71	2	368 140 616		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLÉ	TORNILLO CON ARANDELA
3	72	1	368 329 040		ABBLENDBLECH KPL.		BAFFLE CPL.	TÓLE CPL.	CHAPA CPL.
3	73	1	368 467 010		DICHTUNG		GASKET	JOINT	JUNTA
3	74	1	368 329 030		ABSCHIRMBLECH		INSULATOR	TÓLE DE DERIVATION	CHAPA DE DISIPACión
3	75	1	368 359 020		DICHTUNG		GASKET	JOINT	JUNTA
3	76	1	368 350 010		DICHTUNG		GASKET	JOINT	JUNTA
3	77	2	368 380 600		MUTTER	M6	NUT	ECROU	TUERCA
3	78	1	368 006 018		BOLZEN	M6X1.0X14DX18L	BOLT	BOULON	BULON
3	79	1	368 321 010		KANAL		DUCT	CONDUIT	CONDUCTO
3	80	1	368 108 000		SCHLAUCH	1 m	RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
3	81	1	368 583 151		SCHAUMGUMMI		SPONGE	ÉPONGE	ESPONJA
3	82	1	368 583 211		SCHAUMGUMMI		SPONGE	ÉPONGE	ESPONJA
3	83	1	368 326 300		LUFTFILTER KPL.		AIR CLEANER ASSY.	FILTRÉ À AIR CPL.	FILTROLE DE AIRE CPL.
3	84	1	368 360 041		DICHTUNG	T=0.3 27D 6.5DX42P	GASKET	JOINT	JUNTA
3	85	1	368 326 310		LUFTFILTERELEMENT		ELEMENT	FILTRÉ À AIR	FILTROLE DE AIRE

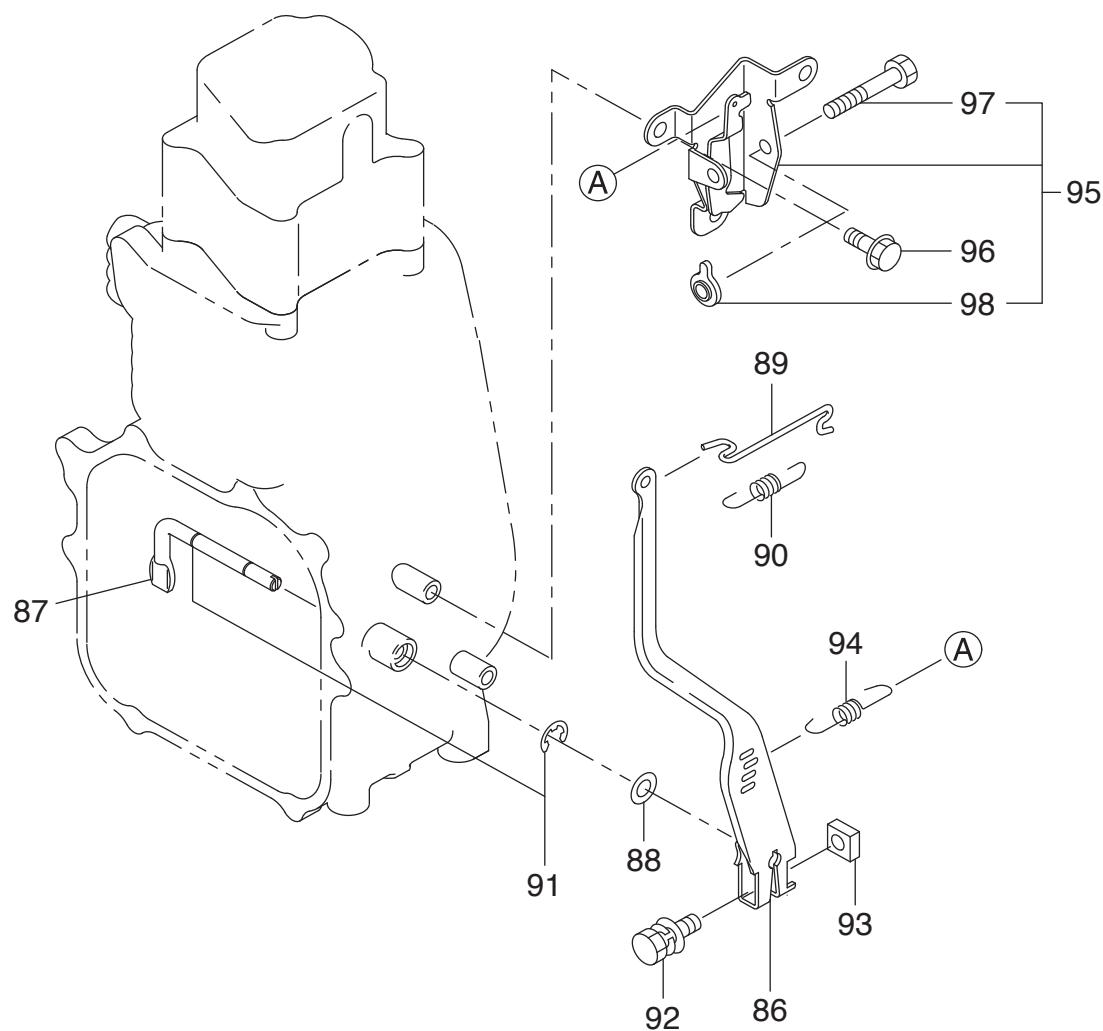

DOLMAR GE-1100 - 6

GE-1100
Seite / Page	Pos.	GE-100	Teil-Nr. Part No. No. de这篇文章 No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
4	86	1	368 423 022		REGLERHEBEL KPL.		GOVERNOR LEVER CPL.	LEVIER RÉGULATEUR CPL.	PALANCA REGULADOR CPL.
4	87	1	368 422 010		REGLERWELLE		GOVERNOR SHAFT	ARBRE RÉGULATEUR	EJE REGULADOR
4	88	1	368 006 037		DISTANZSTÜCK		SPACER	PIECE DISTANCE	ANILLO SEPARADOR
4	89	1	368 427 011		REGLERSTANGE KPL.		GOVERNOR ROD CPL.	BARRE RÉGULATEUR CPL.	VARILLA REGULADOR CPL.
4	90	1	368 428 030		FEDER		SPRING	RESSORT	MUELLE
4	91	2	368 130 500		SPRENGRING		CLIP	ANNEAU RESSORT	ANILLO ELÁSTICO
4	92	1	368 140 625		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLLE	TORNILLO CON ARANDELA
4	93	1	368 606 002		MUTTER	M6X1.0X4.9H	NUT	ECROU	TUERCA
4	94	1	368 425 011		FEDER		SPRING	RESSORT	MUELLE
4	95	1	368 462 000		HALTERUNG		BRACKET	FIXATION	SOPORTE
4	96	2	368 006 001		BOLZEN	M6X1.0X14DX8L	BOLT	BOULON	BULON
4	97	1	368 650 635		BOLZEN		BOLT	BOULON	BULON
4	98	1	368 490 020		EINSTELLMUTTER		ADJUSTMENT NUT	ECROU DE REGLAGE	TUERCA REGLAJE

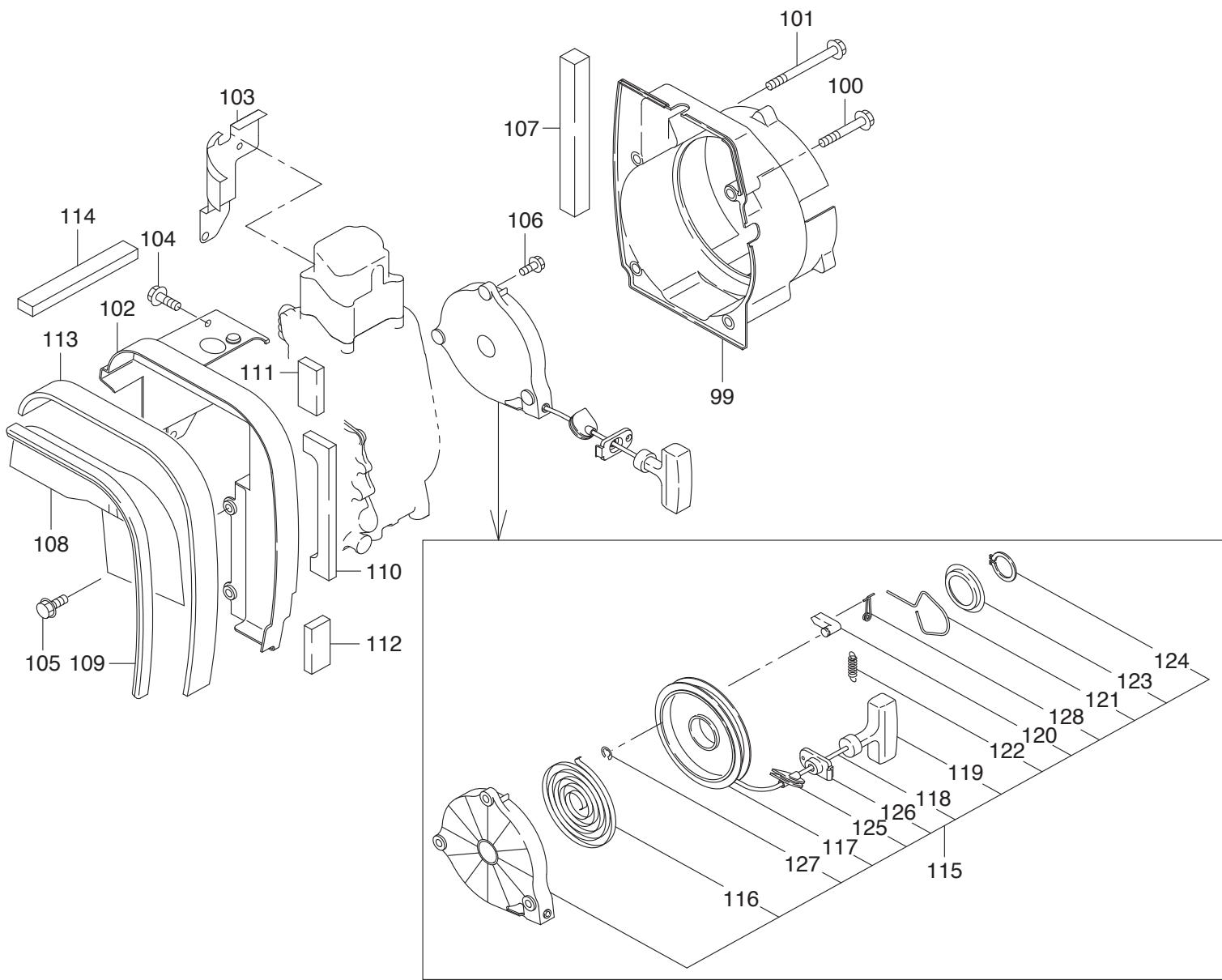

DOLMAR GE-1100 - 7

GE-1100				DOLMAR
Sète / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
5	99	1	368 512 010		VENTILATORGEHÄUSE		BLOWER HOUSING	CARTER DE VENTILATEUR	CARCASA DEL VENTILADOR
5	100	1	368 008 016		BOLZEN		BOLT	BOULON	BULÜN
5	101	3	381 008 030		BOLZEN		BOLT	BOULON	BULÜN
5	102	1	368 536 010		ABDECKPLATTE KPL.		CYLINDER BAFFLE CPL.	PLAQUE DE RECOUVREMENT CPL.	PLACA COBERTORA CPL.
5	103	1	368 536 030		ABDECKPLATTE		CYLINDER BAFFLE(E/G)	PLAQUE DE RECOUVREMENT	PLACA COBERTORA
5	104	3	368 008 015		BOLZEN	M8X12L	BOLT	BOULON	BULÜN
5	105	1	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULÜN
5	106	3	368 006 014		BOLZEN	M6X18L	BOLT	BOULON	BULÜN
5	107	1	368 512 030		ABDICTUNG		GASKET	JOINT	JUNTA
5	108	1	368 536 062		ISOLIERUNG		INSULATION	ISOLATION	AISLAMIENTO
5	109	1	368 536 050		ABDICTUNG		GASKET	JOINT	JUNTA
5	110	1	368 536 090		ABDICTUNG		GASKET	JOINT	JUNTA
5	111	1	368 536 100		ABDICTUNG		GASKET	JOINT	JUNTA
5	112	1	368 536 100		ABDICTUNG		GASKET	JOINT	JUNTA
5	113	1	368 583 230		SCHAUMGUMMI		SPONGE	ÉPONGE	ESPONJA
5	114	1	368 536 080		ABDICTUNG		GASKET	JOINT	JUNTA
5	115	1	368 502 211		STARTER KPL.		RECOILSTARHER ASSY.	STARTER CPL.	ARRANQUE CPL.
5	116	1	368 502 240		FEDER		SPRING	RESSORT	MUELLE
5	117	1	368 502 220		SEILTROMMEL		REEL	TAMBOUR DE CÂBLE	TÁMBOR PARA CUERDA
5	118	1	368 502 330		ANWERFSEIL		STARTER ROPE	CÂABLE DE DÉMARRAGE	CORDON DE ARRANQUE
5	119	1	382 500 211		ANWERFGRIFF		STARTER KNOB	POIGNEE DE LANCEMENT	TIRADOR DE ARRANQUE
5	120	1	368 502 230		SPERRKLINKE		RATCHET	CLIENT D'ARRÊT	TRINQUETE
5	121	1	368 502 260		FEDER		FRCTION SPRING	RESSORT	MUELLE
5	122	1	368 502 270		FEDER		SPRING	RESSORT	MUELLE
5	123	1	368 502 251		REIBSCHEIBE		FRCTION PLATE	DISCUQE DE FRICTION	RODAJA DE FRICCION
5	124	1	368 502 310		SICHERUNGSRING		RETAINING RING	CIRCLIP	ANILLO SEGURIDAD
5	125	1	368 561 010		SEILFÜRHRUNG		ROPE GUIDE	GUIDE CÂBLE	CABLE GUIA
5	126	1	368 530 010		FUHRUNG KPL.		GUIDE CPL.	GUIDE CPL.	GUIA CPL.
5	127	1	368 502 290		SICHERUNGSRING		RETAINING RING	CIRCLIP	ANILLO SEGURIDAD
5	128	1	368 502 280		KLINKENFUHRUNG		RACHEGUIDE	GUIDE À CLIQUET	GUIA DE TRINQUETE

DOLMAR GE-1100 - 8

GE-1100				DOLMAR
Seite Page	Pos.	GE-1100	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

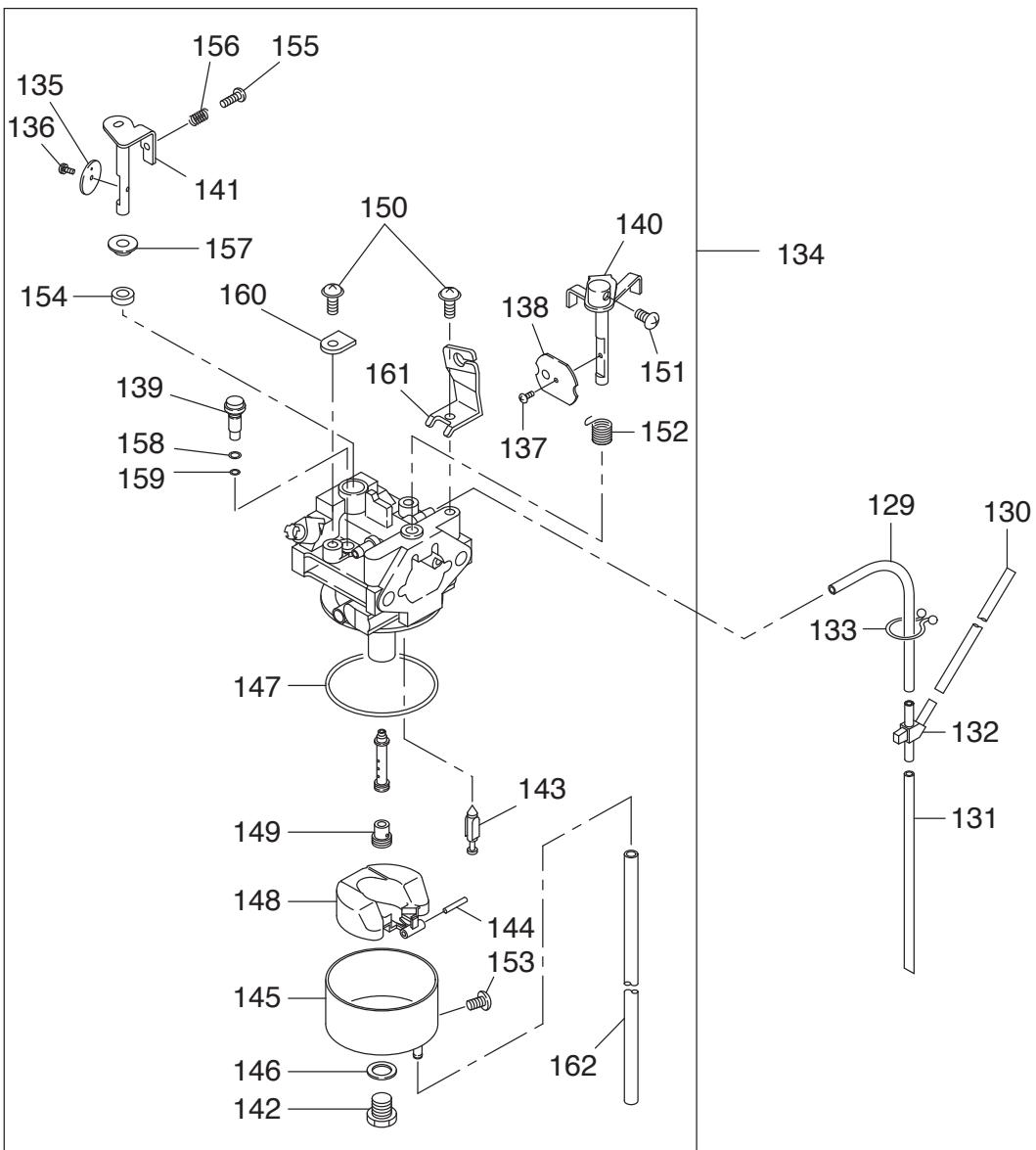

6	129	1	368 093 000		SCHLAUCH		VINYL PIPE	TUBE	TUBO
6	130	1	368 093 000		SCHLAUCH		VINYL PIPE	TUBE	TUBO
6	131	1	368 093 000		SCHLAUCH		VINYL PIPE	TUBE	TUBO
6	132	1	368 671 010		Y-ANSCHLUSS		Y CONNECTOR	CONNECTEUR Y	CONECTOR Y
6	133	1	368 900 002		VERSCHLUSS KPL.		PURSE LOCK ASSY.	OBTURATEUR CPL.	CIERRE CPL.
6	134	1	368 623 012		VERGASER KPL.		CARBURETOR ASSY	CARBURATEUR CPL.	CARBURADOR CPL.
6	135	1	383 625 350		DROSSELKLAPPE		THROTTLE VALVE	CLAPET D'ETRANGLEMENT	VÁLVULA REG.
6	136	1	368 624 550		SCHRAUBE		SCREW	VIS	TORNILLO
6	137	1	368 624 550		SCHRAUBE		SCREW	VIS	TORNILLO
6	138	1	368 625 250		CHOKEKLAPPE		CHOKE VALVE	CLAPET DE STARTER	TAPA DEL CHOKE
6	139	1	388 624 200		DÜSE		JET	BUSE	CHICLE
6	140	1	368 625 200		CHOKEHEBEL		CHOKE LEVER	LEVIER DE STARTER	PALANCA ESTRANGUL. AIRE
6	141	1	368 625 300		DROSSELWelle		THROTTLE SHAFT	AXE CLAPET D'ETRANG.	EJE VÁLVULA REG.
6	142	1	368 623 550		BOLZEN		BOLT	BOULON	BULON
6	143	1	368 625 000		EINLASSNADEL KPL.		VALVE, INLET NEEDLE CPL.	POINTEAU D'ARRVÈE D'ESSENCE CPL.	AGUJA DE VÁLVULA CPL.
6	144	1	381 625 150		STIFT		PIN	GoupILLE	PERNO
6	145	1	368 625 500		SCHWIMMERKÖRPER		FLOAT BODY	CORPS DU FLOTTEUR	CUERPO DEL FLOTADOR
6	146	1	368 623 500		DICHUNG		GASKET	JOINT	JUNTA
6	147	1	368 625 400		ABDICHUNG		PACKING	JOINT	JUNTA
6	148	1	381 625 050		SCHWIMMER KPL.		FLOAT CPL.	FLOTTEUR CPL.	FLOTADOR CPL.
6	149	1	368 624 000		DÜSE		JET	BUSE	CHICLE
6	150	2	368 624 560		SCHRAUBE		SCREW	VIS	TORNILLO
6	151	1	368 624 560		SCHRAUBE		SCREW	VIS	TORNILLO
6	152	1	381 624 450		FEDER		SPRING	RESSORT	MUELLE
6	153	1	368 626 610		SCHRAUBE		SCREW	VIS	TORNILLO
6	154	1	368 625 590		TÜLLLE		BUSH	PASSE-FIL	BOQUILLA
6	155	1	368 623 530		STELLSCHRAUBE	M5	ADJUST SCREW	VIS DE REGLAGE	TORNILLO DE AJUSTE
6	156	1	368 624 450		FEDER		SPRING	RESSORT	MUELLE
6	157	1	368 625 600		HÜLSE		COLLAR	DOUILLE	CASQUILLO
6	158	1	381 624 500		O-RING		O RING	ANNEAU TORIQUE	ANILLO OBTURADOR
6	159	1	368 624 510		O-RING		O RING	ANNEAU TORIQUE	ANILLO OBTURADOR
6	160	1	368 625 630		PLATTE		PLATE	PLAQUE	PLACA
6	161	1	368 625 701		HALTERUNG		BRACKET	FIXATION	SOPORTE
6	162	1	368 625 670		SCHLAUCH		VYNYL PIPE	TUBE	TUBO

DOLMAR GE-1100 - 9

GE-1100
Seite / Page	Pos.	GE-100	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

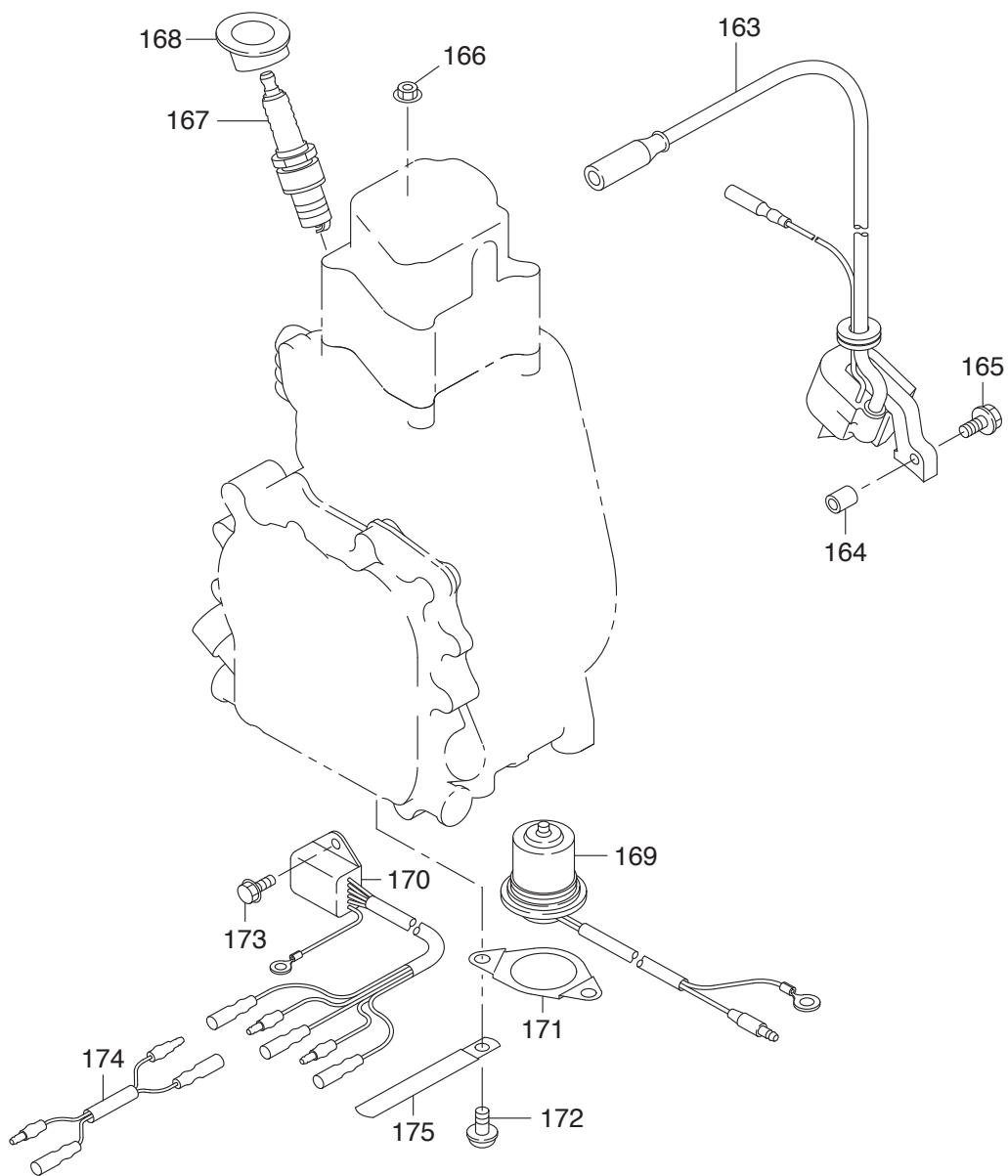

7	163	1	368 794 302		ZündSPULE KPL.	MARK AH	IGNITION COIL CPL.	BOBINE D'ALLUMAGE CPL.	BOBINA DE ENCENDIDO CPL.
7	164	2	368 006 036		DISTANZSTÜCK		SPACER	PIECE DISTANCE	ANILLO SEPARADOR
7	165	2	368 140 645		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLÉ	TORNILLO CON ARANDELA
7	166	1	368 380 800		MUTTER		NUT	ECROU	TUERCA
7	167	1	368 014 038		ZündKERZE	NGK BMR4A	SPARK PLUG	BOUGIE	BUIJA
7	168	1	368 755 010		TÜLLE		GROMMET	PASSE-FIL	CAPERUCITA
7	169	1	368 763 011		ÖLSENSOR		OIL SENSOR	CAPTEUR D'HUILLE	SENSOR DE ACEITE
7	170	1	368 110 410		STEUERUNG, SCHWIMMER		FLOAT C/U	COMMANDE, FLOTTEUR	MANDO FLOTADOR
7	171	1	368 758 010		HALTERUNG, ÖLSENSOR		RETainer, OIL SENSOR	FIXATION, CAPTEUR D'HUILLE	FIXATION, SENSOR DE ACEITE
7	172	2	368 350 610		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLÉ CPL.	TORNILLO CON ARANDELA CPL.
7	173	1	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
7	174	1	368 795 911		KABELBAUM KPL.		OIL SENSOR HARNESS CPL.	FAISCEAU DE CÂBLES CPL.	MAZO DE CABLES CPL.
7	175	1	368 751 010		KLAMMER		CLAMP	CRAMPON	GRAPA

DOLMAR GE-1100 - 10

GE-1100
Seite / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

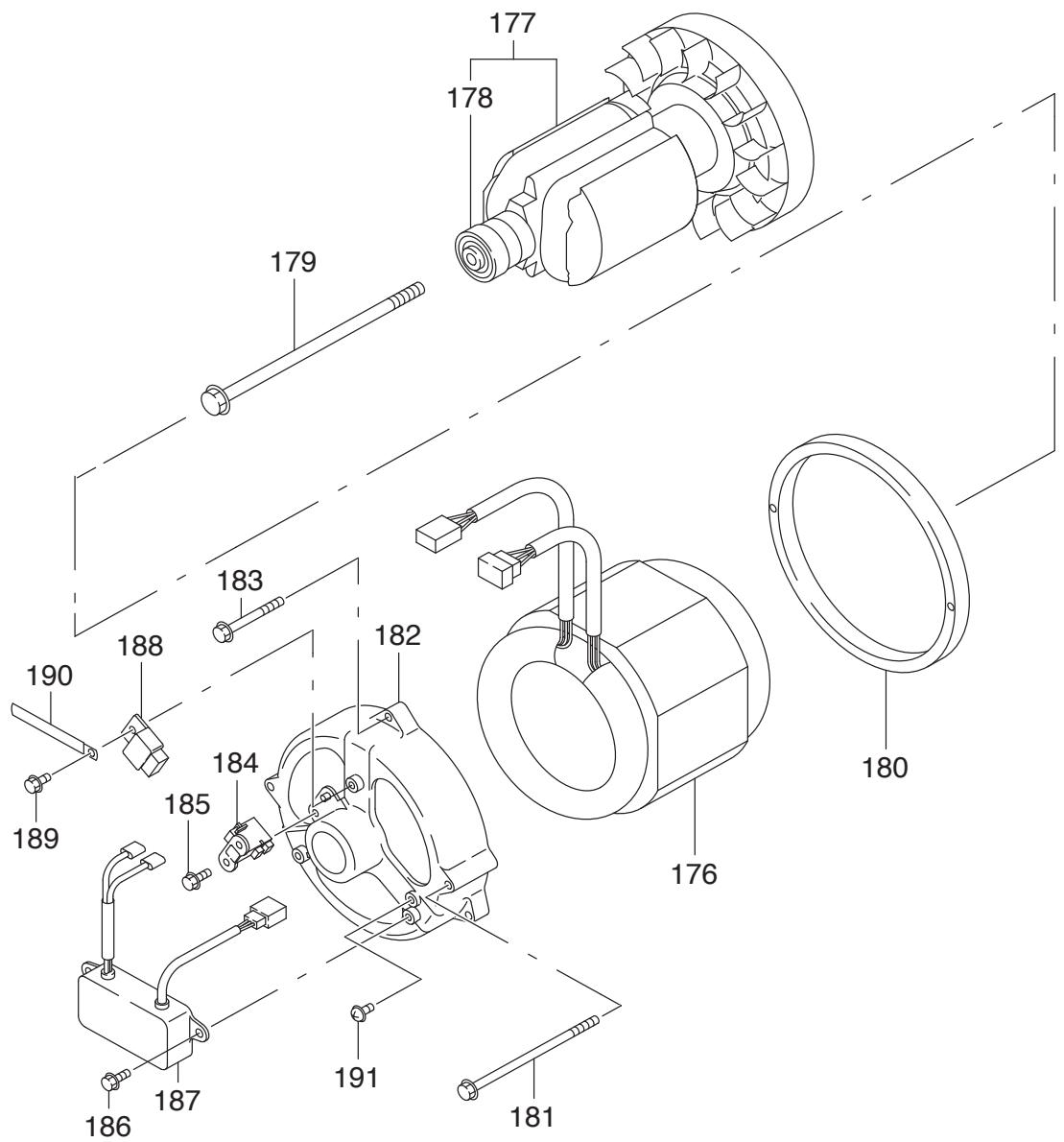

8	176	1	368 217 510		STATOR KPL.		STATOR CPL.	STATOR CPL.	ESTADOR CPL.
8	177	1	368 209 020		ROTOR KPL.		ROTOR CPL.	ROTOR CPL.	ROTOR CPL.
8	178	1	383 210 010		KUGELLAGER		BALL BEARING	ROULEMENT A BILLES	RODAMIENTO DE BOLAS
8	179	1	383 209 060		BOLZEN		BOLT	BOULON	BULON
8	180	1	388 209 070		RING		RING	BAGUE	ANILLO
8	181	2	381 209 050		BOLZEN		BOLT	BOULON	BULON
8	182	1	381 209 030		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
8	183	3	388 209 040		BOLZEN		BOLT	BOULON	BULON
8	184	1	381 231 010		KOHLEBÜRSTE KPL.		BRUSH CPL.	CHARBON CPL.	ESCOBILLA CPL.
8	185	1	320 210 510		SCHRAUBE		SCREW	VIS	TORNILLO
8	186	2	320 210 510		SCHRAUBE		SCREW	VIS	TORNILLO
8	187	1	367 230 010		AUTOMATISCHER SPANNINGSREGLER KPL.		AVR CPL.	REGULATER DE LA TENSION AUTOM. CPL.	REGULADOR AUTOM. DE LA TENSION CPL.
8	188	1	381 231 210		DIODE KPL.		DIODE CPL.	DIODE CPL.	DIODO CPL.
8	189	4	368 210 520		SCHRAUBE		SCREW	VIS	TORNILLO
8	190	3	368 210 600		KLAMMER		CLAMP	CRAMPON	GRAPA
8	191	1	368 210 530		SCHRAUBE		SCREW	VIS	TORNILLO

DOLMAR GE-1100 - 11

GE-1100				Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Seite/ Page	Pos.	GE-1100	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

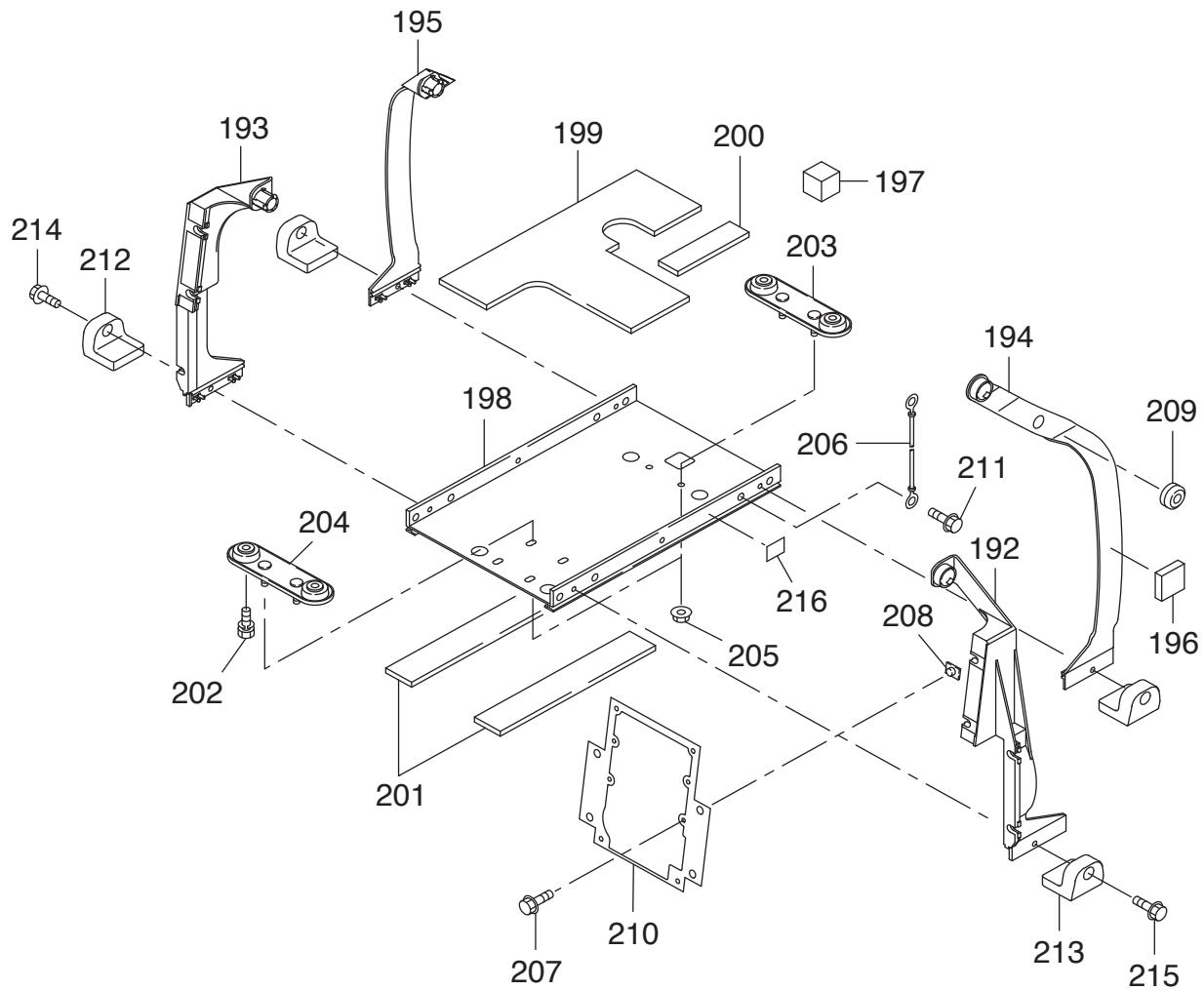

9	192	1	381 371 010		RAHMEN (R)		FRAME (R)	CADRE	MARKO
9	193	1	368 372 010		RAHMEN (L)		FRAME (L)	CADRE	MARKO
9	194	1	368 373 010		RAHMEN		REAR FRAME	CADRE	MARKO
9	195	1	368 374 010		RAHMEN		REAR FRAME	CADRE	MARKO
9	196	1	368 584 130		SCHAUMGUMMI	35X35X10	SPONGE	ÉPONGE	ESPONJA
9	197	2	368 584 140		SCHAUMGUMMI		SPONGE	ÉPONGE	ESPONJA
9	198	1	368 306 020		SOCKEL		BASE	SOCLE	BASE
9	199	1	368 583 100		SCHAUMGUMMI		SPONGE	ÉPONGE	ESPONJA
9	200	1	368 583 110		SCHAUMGUMMI	30X110X20	SPONGE	ÉPONGE	ESPONJA
9	201	2	368 583 200		SCHAUMGUMMI	40X240X1.5	SPONGE	ÉPONGE	ESPONJA
9	202	4	368 140 820		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLLE	TORNILLO CON ARANDELA
9	203	1	368 301 010		HALTERUNG, BASIS KPL.		MOUNT, BASE CPL.	FIXATION, BASE CPL.	SOPORTE, BASE CPL.
9	204	1	368 301 010		HALTERUNG, BASIS KPL.		MOUNT, BASE CPL.	FIXATION, BASE CPL.	SOPORTE, BASE CPL.
9	205	4	368 380 600		MUTTER	M6	NUT	ECROU	TUERCA
9	206	1	368 418 360		ERDUNGSLEITUNG KPL.		EARTH WIRE CPL.	CONDUCTEUR DE MISE À LA TERRE CPL.	CABLE A TIERRA CPL.
9	207	4	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
9	208	5	368 380 010		MUTTER		NUT	ECROU	TUERCA
9	209	2	368 380 050		TÜLLE		GROMMET	PASSE-FIL	CAPERCUCITA
9	210	1	368 376 010		ABDECKUNG KLP.		BACK PANEL CPL.	PANNEAU ARRÈRE COMPLET	PANEL TRASERO COMPLETO
9	211	1	368 006 001		BOLZEN	M6X1.0X14DX8L	BOLT	BOULON	BULON
9	212	2	368 361 010		HALTERUNG KPL.		MOUNT CPL.	FIXATION CPL.	SOPORTE
9	213	2	368 361 010		HALTERUNG KPL.		MOUNT CPL.	FIXATION CPL.	SOPORTE
9	214	2	368 006 018		BOLZEN	M6X1.0X14DX18L	BOLT	BOULON	BULON
9	215	2	368 006 018		BOLZEN	M6X1.0X14DX18L	BOLT	BOULON	BULON
9	216	1	368 200 265		SCHILD		LABEL	PLAQUE	CALCOMANIA

DOLMAR GE-1100 - 12

GE-1100				Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Seite / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

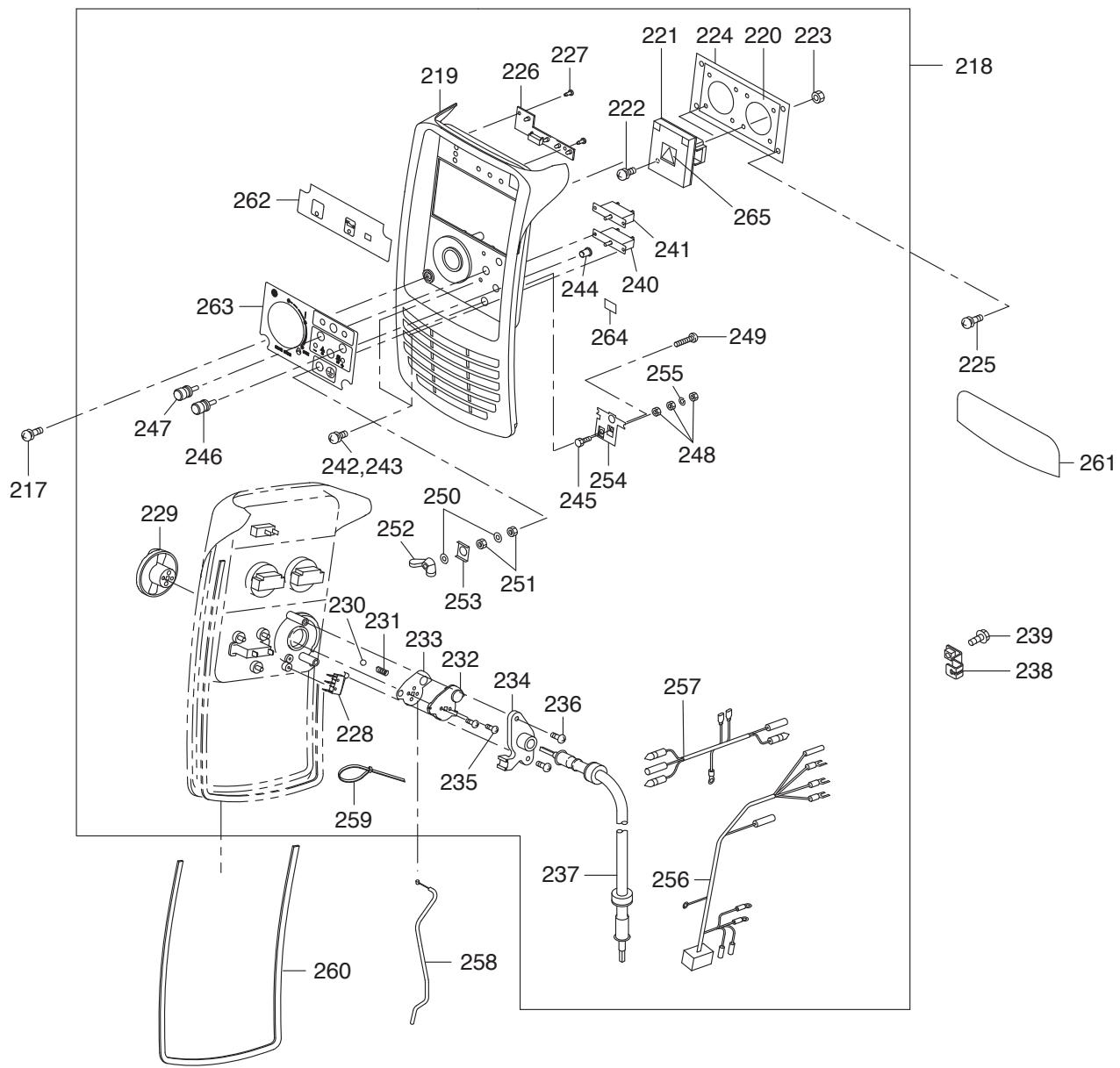

10	217	4	368 005 010		SCHRAUBE		SCREW	VIS	TORNILLO
10	218	1	368 490 718		BEDIENFELD KPL.		CONTROL PANEL ASSY.	PANNEAU DE COMMANDE COMPLET	PANEL CONTROL COMPRETO
10	219	1	368 401 010		ABDECKUNG		FRONT PANEL	PANNEAU FRONTAL	PANEL FRONTAL
10	220	1	368 499 021		FOLIE		FILM	FILM	LAMINA
10	221	2	368 406 210		WECHSELSTROM-STOCKDOSE	AC250V 16A	AC RECEPTACLE	PRISE COURANT ALTERNATIF	BASE DE ENCHUPE DE CA
10	222	8	368 360 312		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLLE CPL.	TORNILLO CON ARANDELA CPL.
10	223	8	368 170 300		MUTTER	M5	NUT	ECROU	TUERCA
10	224	1	368 407 070		HALTERUNG		BRACKET	FIXATION	SOPORTE
10	225	4	368 104 006		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLLE CPL.	TORNILLO CON ARANDELA CPL.
10	226	1	368 110 133		ANZEIGE KPL.		INDICATOR CPL.	INDICATEUR CPL.	INDICADOR CPL.
10	227	2	368 003 002		SCHNEIDSCHRAUBE		TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	228	1	368 418 110		MIKROSCHALTER		MICRO SWITCH	INTERRUPTEUR	INTERRUPTOR
10	229	1	368 420 100		SCHALTER		CONTROL DIAL	INTERRUPTEUR	INTERRUPTOR
10	230	1	368 420 710		KUGEL		BALL	BILLE	BOLA
10	231	1	368 420 740		FEDER		SPRING	RESSORT	MUELLE
10	232	1	368 420 200		HALTERUNG		BRACKET	FIXATION	SOPORTE
10	233	1	368 420 302		PLATTE		PLATE	PLAQUE	PLACA
10	234	1	368 420 400		PLATTE KPL.		PLATE CPL.	PLAQUE CPL.	PLACA CPL.
10	235	2	368 004 007		SCHNEIDSCHRAUBE		TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	236	2	368 418 140		SCHNEIDSCHRAUBE	M3X16L	TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	237	1	368 420 501		Welle KPL.		WIRE CPL.	CABLE COMPLET	CABLE CPL
10	238	1	368 420 800		HALTERUNG		BRACKET	FIXATION	SOPORTE
10	239	1	368 006 001		BOLZEN	M6X1.0X14DX8L	BOLT	BOULON	BULON
10	240	1	368 418 330		GLEICHSTR. UNDERBRECHERSCHALTER	RED 10A	CIRCUIT BREAKER (DC)	DISJONCTEUR	DISJUNTOR DE CIRCUITO
10	241	1	368 418 320		UNTERBRECHERSCHALTER		CIRCUIT BREAKER	DISJONCTEUR	DISJUNTOR DE CIRCUito
10	242	2	368 103 001		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLLE CPL.	TORNILLO CON ARANDELA CPL.
10	243	2	368 421 060		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLLE CPL.	TORNILLO CON ARANDELA CPL.
10	244	2	368 418 170		KAPPE		CAP	CAPUCHON	CAPUCHA
10	245	1	368 421 070		SCHRAUBE		SCREW	VIS	TORNILLO
10	246	1	368 457 010		ANSCHUSSKLEMME	RED 20A	TERMINAL BOLT	BORNE	BORNE
10	247	1	368 457 000		ANSCHUSSKLEMME	BLACK 20A	TERMINAL BOLT	BORNE	BORNE
10	248	3	368 421 020		MUTTER		NUT	ECROU	TUERCA
10	249	1	368 421 040		SCHRAUBE		SCREW	VIS	TORNILLO
10	250	2	368 499 030		SCHEBE		WASHER	RONDELLLE	ARANDALA
10	251	2	368 499 020		MUTTER		NUT	ECROU	TUERCA
10	252	1	368 499 010		MUTTER		NUT	ECROU	TUERCA
10	253	1	368 421 010		PLATTE		PLATE	PLAQUE	PLACA
10	254	1	368 421 000		PLATTE		PLATE	PLAQUE	PLACA
10	255	1	368 421 080		FEDERSCHIEBE		SPRING WASHER	RONDELLLE A RESSORT	ARANDALA ELASTICO
10	256	1	368 418 390		KABELBAUM KPL.		PANEL HARNES GER CPL.	FAISCEAU DE CABLES CPL.	MAZO DE CABLES CPL.
10	257	1	368 418 150		KABELBAUM		CONCENT HARNESS	FAISCEAU DE CABLES	MAZO DE CABLES
10	258	1	368 420 602		KABEL KPL.		CHOKE WIRE CPL.	CABLE CPL.	CABLE CPL.
10	259	1	368 300 002		BAND		WIRE BAND	BANDE	BANDA
10	260	1	368 584 110		ABDICTUNG	4.5X650X2.5	GASKET	JOINT	JUNTA
10	261	1	368 930 600		SCHILD		LABEL	PLAQUE	CALCOMANIA
10	262	1	368 403 030		FOLIE		LABEL	FILM	LAMINA
10	263	1	368 404 030		FOLIE		LABEL	FILM	LAMINA
10	264	1	368 200 265		SCHILD		LABEL	PLAQUE	CALCOMANIA
10	265	1	368 200 449		SCHILD		LABEL	PLAQUE	CALCOMANIA

DOLMAR GE-1100 - 13

GE-1100				Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Seite / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

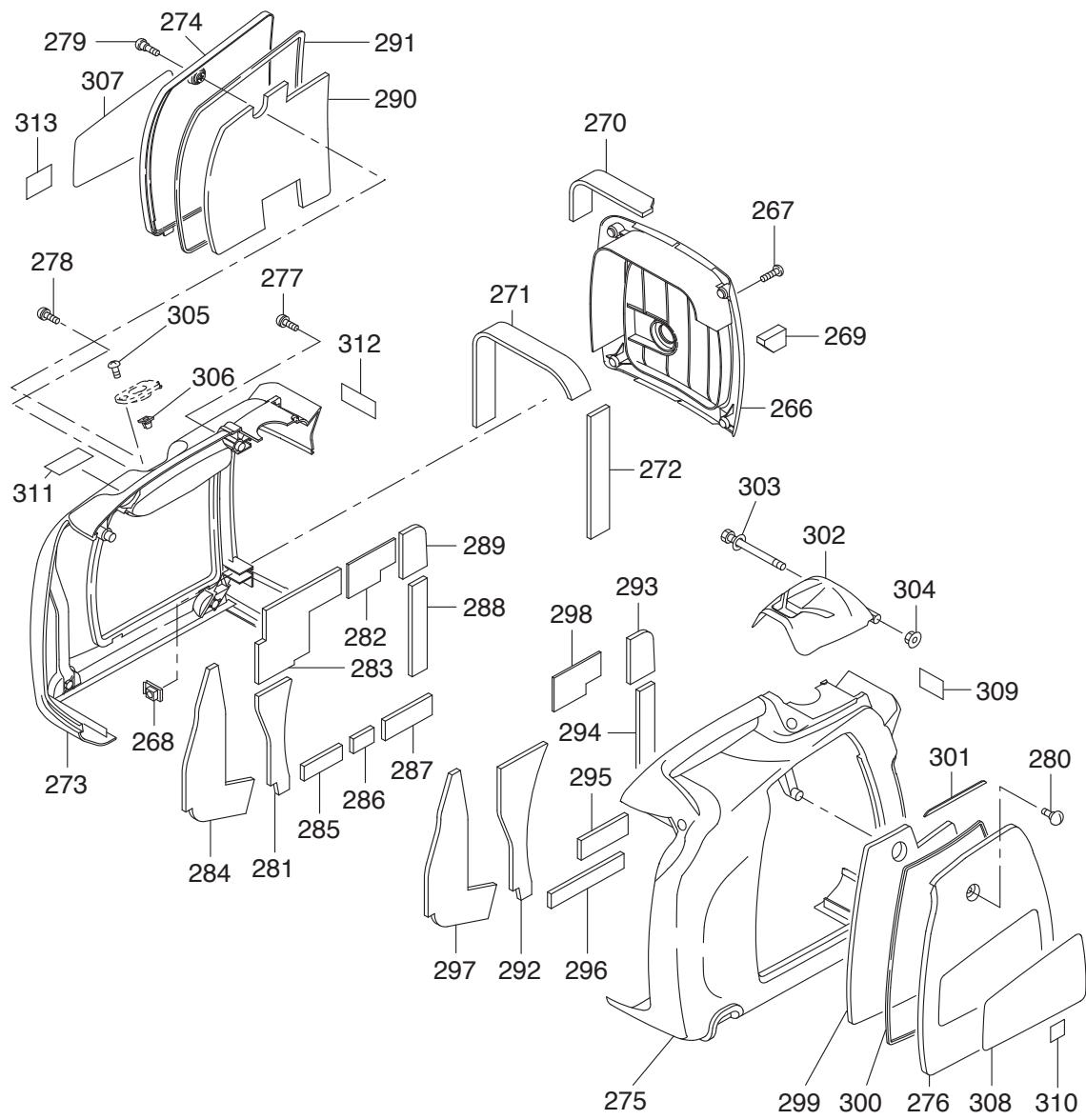

11	266	1	368 502 010		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
11	267	4	368 106 003		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLE CPL.	TORNILLO CON ARANDELA CPL.
11	268	4	368 502 050		MUTTER KPL.		NUT CPL.	ECROU CPL.	TUERCA CPL.
11	269	2	368 583 181		SCHAUMGUMMI		REAR COVER SONGE	EPONGE	ESPONJA
11	270	1	368 583 191		SCHAUMGUMMI		REAR COVER SONGE	EPONGE	ESPONJA
11	271	1	368 583 220		SCHAUMGUMMI		REAR COVER SONGE	EPONGE	ESPONJA
11	272	1	368 583 240		SCHAUMGUMMI		REAR COVER SONGE	EPONGE	ESPONJA
11	273	1	368 523 011		GEHAUSE LINKS		CASE LEFT	CARTER GAUCHE	CARTER IZQU
11	274	1	368 523 110		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
11	275	1	368 524 011		GEHAUSE RECHTS		CASE RIGHT	CARTER DROITE	CARTER DERECHO
11	276	1	368 524 110		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
11	277	2	368 360 625		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLE CPL.	TORNILLO CON ARANDELA CPL.
11	278	1	377 360 620		SCHRAUBE	M6X20	SCREW	VIS	TORNILLO
11	279	1	368 505 010		SCHRAUBE		BOLT	VIS	TORNILLO
11	280	1	368 505 010		SCHRAUBE		BOLT	VIS	TORNILLO
11	281	1	368 583 010		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	282	1	368 583 070		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	283	1	368 583 050		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	284	1	368 583 040		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	285	1	368 583 080		SCHAUMGUMMI	35X102X20	SPONGE	EPONGE	ESPONJA
11	286	1	368 583 090		SCHAUMGUMMI	35X55X20	SPONGE	EPONGE	ESPONJA
11	287	1	368 584 080		SCHAUMGUMMI	125X47X10	SPONGE	EPONGE	ESPONJA
11	288	1	368 584 090		SCHAUMGUMMI	217X40X10	SPONGE	EPONGE	ESPONJA
11	289	1	368 583 060		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	290	1	368 583 020		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	291	1	368 583 030		ABDICHUNG	2.5X5X920	GASKET	JOINT	JUNTA
11	292	1	368 584 010		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	293	1	368 584 060		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	294	1	368 584 090		SCHAUMGUMMI	217X40X10	SPONGE	EPONGE	ESPONJA
11	295	1	368 584 080		SCHAUMGUMMI	125X47X10	SPONGE	EPONGE	ESPONJA
11	296	1	368 584 070		SCHAUMGUMMI	35X194X20	SPONGE	EPONGE	ESPONJA
11	297	1	368 584 040		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	298	1	368 584 050		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	299	1	368 584 020		SCHAUMGUMMI		SPONGE	EPONGE	ESPONJA
11	300	1	368 584 030		ABDICHUNG	2.5X5X860	GASKET	JOINT	JUNTA
11	301	1	368 584 100		ABDICHUNG		GASKET	JOINT	JUNTA
11	302	1	368 552 011		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
11	303	1	368 104 009		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLE CPL.	TORNILLO CON ARANDELA CPL.
11	304	1	368 004 000		MUTTER		NUT	ECROU	TUERCA
11	305	1	368 004 009		SCHNEIDSCHRAUBE	4X10	TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
11	306	1	368 530 020		TULLLE		SCREW GROMMET	OEILLET VIS	ARMELLA ROSCADA
11	307	1	368 900 502		SCHILD		LABEL	PLAQUE	CALCOMIA
11	308	1	368 910 503		SCHILD		LABEL	PLAQUE	CALCOMIA
11	309	1	368 920 603		SCHILD		LABEL	PLAQUE	CALCOMIA
11	310	1	368 200 452		SCHILD		LABEL	PLAQUE	CALCOMIA
11	311	1	368 200 451		SCHILD		LABEL	PLAQUE	CALCOMIA
11	312	1	368 200 450		SCHILD		LABEL	PLAQUE	CALCOMIA
11	313	1	368 200 519		SCHILD		LABEL	PLAQUE	CALCOMIA

DOLMAR GE-1100 - 14

GE-1100				DOLMAR
Seite/ Page	Pos.	GE-1100	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

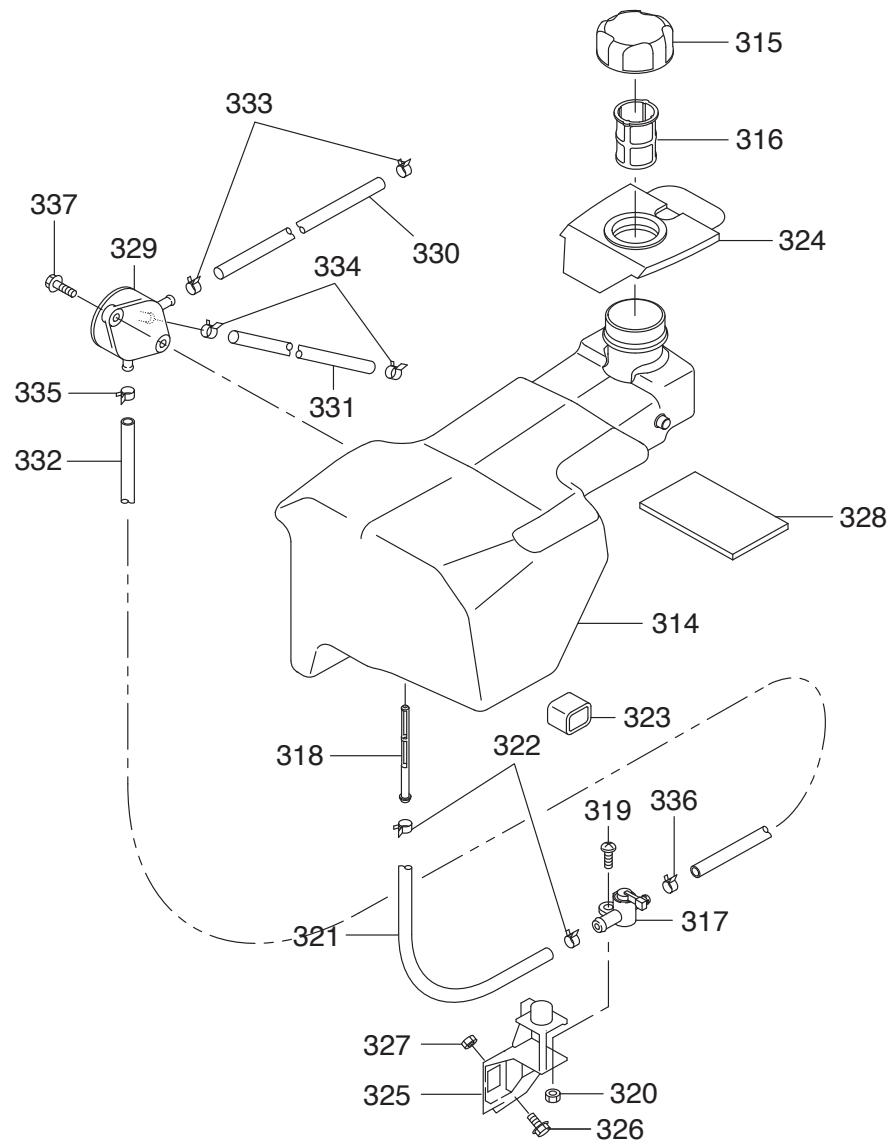

12	314	1	368 611 011		KRAFTSTOFFTANK		FUEL TANK	RESERVOIR D'ESSENCE	DEPÔSITO DE COMBUSTIBLE
12	315	1	368 650 100		TANKVERSCHLUSS KPL.		FUEL TANK CAP ASSY.	BOUCHON RÉSERVOIR CPL.	CIERRE DE PÔSITO CPL.
12	316	1	368 612 011		BENZINFILTER KPL.		GASOLIN FILTER CPL.	FILTRÉ D'ESSENCE CPL.	FILTRÉ DE GASOLINA CPL.
12	317	1	368 630 011		KRAFTSTOFFHAHN KPL.		FUEL COCK ASSY.	ROBINET D'ESSENCE CPL.	LLAVE DE COMBUSTIBLE CPL.
12	318	1	368 614 010		KRAFTSTOFFFILTER		FUEL STRainer	TAMIS	TAMIZ
12	319	1	381 360 512		SCHRAUBE KPL.	M5X12	SCREW ASSY.	VIS CPL.	TORNILLO CPL.
12	320	1	367 180 500		MUTTER	M5	NUT	ECROU	TUERCA
12	321	1	368 622 500		SCHLAUCH		RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
12	322	2	368 113 001		SCHLAUCHKLEMME	13.2DX10BX0.8T	HOSE CLAMP	COLLIER	ABRAZADERA
12	323	2	368 641 010		HALTERUNG		MOUNT	FIXATION	SOPORTE
12	324	1	368 640 011		GUMMISTUTZEN		NECK RUBBER	MANCHON DE CAOUTCHOUÇ	TUBO DE GOMA
12	325	1	368 630 020		HALTERUNG		MOUNT	FIXATION	SOPORTE
12	326	1	368 006 003		BOLZEN	M6X1.0X14DX14L	BOLT	BOULON	BULON
12	327	1	377 170 600		MUTTER	M6	NUT	ECROU	TUERCA
12	328	1	368 584 121		SCHAUMGUMMI	80X45X5	SPONGE	ÉPONGE	ESPONJA
12	329	1	368 622 010		KRAFTSTOFFPUMPE KPL.		FUEL PUMP CPL.	POMPE D'ESSENCE CPL.	BOMBA DE COMBUSTIBLE CPL.
12	330	1	368 196 000		SCHLAUCH	1 M	RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
12	331	1	368 196 000		SCHLAUCH	1 M	RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
12	332	1	368 196 000		SCHLAUCH	1 M	RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
12	333	2	368 111 002		SCHLAUCHKLEMME	11.5DX8BX0.7T	HOSE CLAMP	COLLIER	ABRAZADERA
12	334	2	368 111 002		SCHLAUCHKLEMME	11.5DX8BX0.7T	HOSE CLAMP	COLLIER	ABRAZADERA
12	335	1	368 111 002		SCHLAUCHKLEMME	11.5DX8BX0.7T	HOSE CLAMP	COLLIER	ABRAZADERA
12	336	1	368 111 002		SCHLAUCHKLEMME	11.5DX8BX0.7T	HOSE CLAMP	COLLIER	ABRAZADERA
12	337	2	368 006 002		SCHNEIDSCHRAUBE		TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE

DOLMAR GE-1100 - 15

GE-1100										DOLMAR
Seite / Page	Pos.	GE-1100	Teil-Nr. Part No. No. de这篇文章 No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

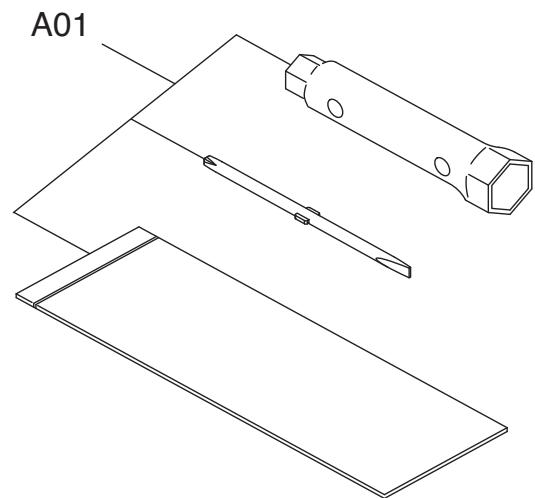

13	A01	1	368 990 010		WERKZEUGSATZ		ACCESSORY TOOL KIT	OUTILS CPL	HERRAMIENTAS CPL.

1	Kurbelgehäuse, Zylinder	Crankcase, cylinder	Carter-vilebrecquin, cylindre	Carter cigüñal, cilíndro
2	Kurbelwelle, Kolben	Crankshaft, piston	Vilebrecquin, piston	Cigüñal, pistón
3	Ventile, Luftfilter, Schalldämpfer	Valves, air cleaner, muffler	Soupapes, filtrà à air, pot d'échéppement	Válvulas, filtró de aire, silenciador
4	Reglerhebel	Governor lever	Levier régulateur	Palanca regulator
5	Anwerfvorrlichtung, Ventilatorgehäuse	Starter, blower housing	Dispositivo de démarrage, carter de ventilateur	Dispositivo de arranque, carcasa del ventilador
6	Vergaser	Carburetor	Carburateur	Carburador
7	Zündung	Ignition	Bobine d'allumage	Bobina encendido
8	Rotor, Stator	Rotor, stator	Rotor, stator	Rotor, estado
9	Rahmen	Frame	Cadre	Marko
10	Frontblende	Front panel	Panneau frontal	Panel frontal
11	Gehäuse	Housing	Carter	Caja
12	Kraftstofftank	Fuel tank	Reservoir d'essence	Depósito de combustible
13	Werkzeug	Tool set	Outils	Herramientos

Assistant notice

En attente de votre message

Informations produit

Marque : DOLMAR

Modèle : GE-1100

Catégorie : Générateur électrique
