MODE D'EMPLOI GE-2800 L DOLMAR

2006-05

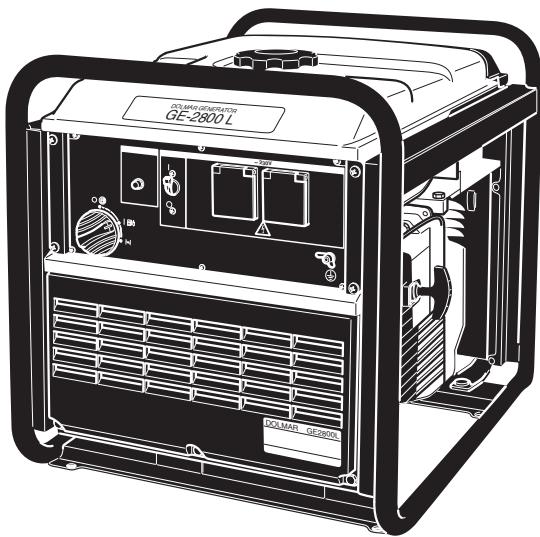

DOLMAR GE-2800 L - 1

GE-2800 L

DOLMAR GE-2800 L - 2
DOLMAR
A member of the Makita Group

995 700 275 (DE, GB, FR, ES)

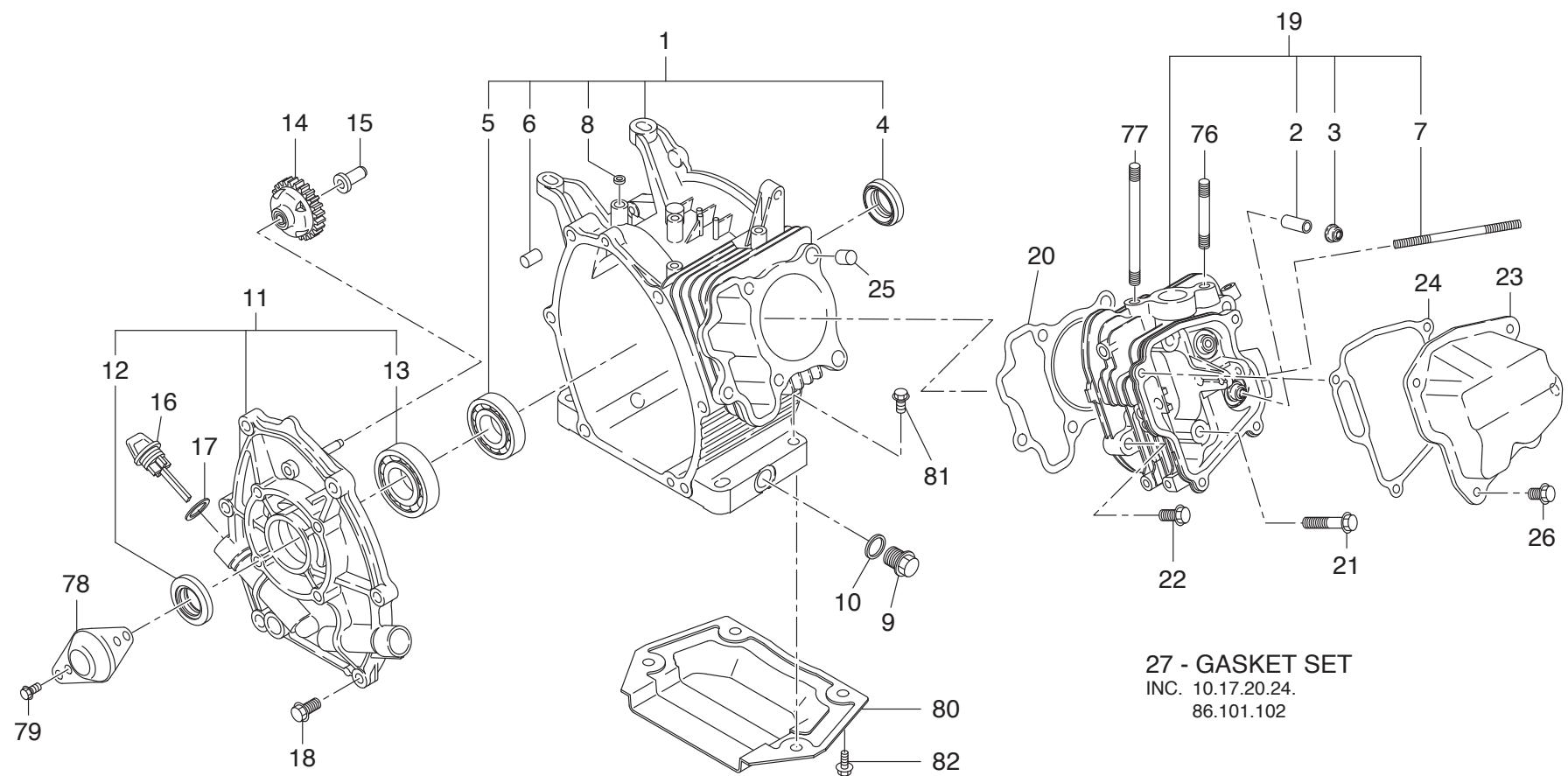

DOLMAR GE-2800 L - 3

GE-2800 L			DOLMAR
Seite/ Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
1	1	1	368 101 024		KURBELGEHÄUSE KPL.		CRANKCASE CPL.	CARTER-VILEBREQUIN CPL.	CARTER CIGÜÑAL CPL.
1	2	2	368 142 020		VENTILFÜRUNG		VALVE GUIDE	GUIDE-SOUPAPE	GUÍA VÁLVULA
1	3	1	368 160 100		DICTUNG		GASKET	JOINT	JUNTA
1	4	1	368 025 020		RADIALDICHTRING	25DX38DX7B	OIL SEAL	JOINT RADIAL	JUNTA RADIAL
1	5	1	368 028 002		KUGELLAGER	62/28 28DX58DX16B	BALL BEARING	ROULEMENT A BILLES	RODAMENTO DE BOLAS
1	6	2	368 150 110		ROHR	10.3DX8.5DX14L	PIPE KNOCK	TUBE	CONDUCTO
1	7	2	368 506 035		STIFTSCHRAUBE	M6X1.0X98L	STUD	GOUJON FILETÉ	PRISIONERO
1	8	1	381 006 002		RADIALDICHTRING	6DX10DX2.5B	OIL SEAL	JOINT RADIAL	JUNTA RADIAL
1	9	2	368 114 003		STOPFEN		PLUG	BOUCHON	TAPON
1	10	2	368 114 002		DICTUNG		GASKET	JOINT	JUNTA
1	11	1	368 110 013		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
1	12	1	368 025 021		RADIALDICHTRING	25DX41.25DX6B	OIL SEAL	JOINT RADIAL	JUNTA RADIAL
1	13	1	368 025 014		KUGELLAGER	6205 25DX52DX15B	BALL BEARING	ROULEMENT A BILLES	RODAMENTO DE BOLAS
1	14	1	368 450 041		REGLER KPL., GETRIEBE		GOVERNOR GEAR CPL.	RÉGULATEUR, TRANSMISSION CPL.	ENGRANAJE REGULADOR CPL.
1	15	1	381 419 010		REGLER, HÜLSE		GOVERNOR SLEEVE	RÉGULATEUR, DOUILLE	MANGUI TO REGULADOR
1	16	2	368 636 011		ÖLPEILSTAB	M18X1.5 L=70+18	OIL GAUGE	GAUGE D'HUILE	INDICADOR DEL NIVEL DE ACEITE
1	17	2	367 316 002		DICTUNG	16DX23X1.2T	GASKET	JOINT	JUNTA
1	18	6	368 040 835		BOLZEN		BOLT	BOULON	BULÖN
1	19	1	368 130 050		ZYLINDERKOPF KPL.		CYLINDER HEAD CPL.	CULASSE CPL.	CULATA CPL.
1	20	1	368 150 012		DICTUNG		GASKET	JOINT	JUNTA
1	21	4	368 008 024		BOLZEN	M8X1.25X16DX68L	BOLT	BOULON	BULÖN
1	22	1	368 008 031		BOLZEN	M8X33L	BOLT	BOULON	BULÖN
1	23	1	368 155 030		ABDECKUNG F.KIPPHEBEL KPL.		ROCKER COVER CPL.	CAPOT POUR CULBUTEUR CPL.	TAPA DE BALANCINES CPL
1	24	1	368 160 011		DICTUNG	T=0.7	GASKET	JOINT	JUNTA
1	25	2	368 150 110		ROHR	10.3DX8.5DX14L	PIPE KNOCK	TUBE	CONDUCTO
1	26	4	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULÖN
1	27	1	368 990 012		DICTUNG, SATZ	EX17.21	GASKET, SET	JOINT, JEU	JUNTA, JUEGO
1	76	1	368 508 029		STIFTSCHRAUBE		STUD	GOUJON FILETÉ	PRISIONERO
1	77	1	368 508 051		STIFTSCHRAUBE		STUD	GOUJON FILETÉ	PRISIONERO
1	78	1	368 870 010		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
1	79	1	368 008 015		BOLZEN	M8X12L	BOLT	BOULON	BULÖN
1	80	1	381 350 011		GRUNDPLATTE KPL.		BOTTOM PLATE CPL.	PLAQUE CPL.	PLACA CPL.
1	81	2	368 008 027		BOLZEN	M8X33L	BOLT	BOULON	BULÖN
1	82	2	368 008 015		BOLZEN	M8X12L	BOLT	BOULON	BULÖN

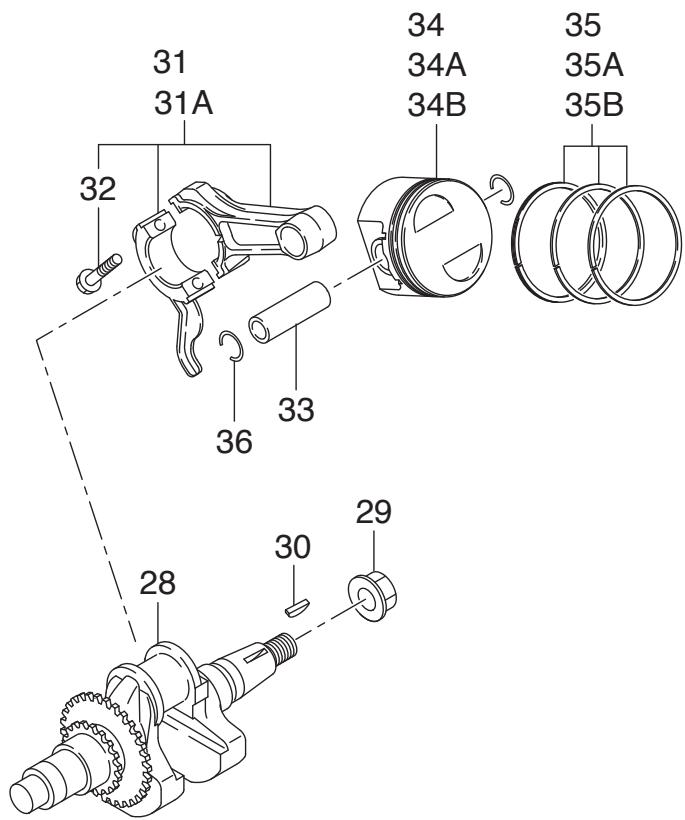

DOLMAR GE-2800 L - 4

GE-2800 L
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
2	28	1	381 205 010		KURBELWILLE KPL.		CRANKSHAFT CPL.	VILEBREQUIN CPL.	CIGÜENAL CPL.
2	29	1	368 014 002		MUTTER	M14X1.5X28DX12H	NUT	ÉCROU	TUERCA
2	30	1	368 303 001		SCHEIBENFEDER		WOODRUFF KEY	CLAVETTE	CHAVETA
2	31	1	368 225 011		PLEUELSTANGE KPL.		CONNECTING ROD ASSY.	BIelle	BIELA
2	31A	1	368 225 020		PLEUELSTANGE KPL.		CONNECTING ROD ASSY.	BIelle	BIELA
2	32	2	381 230 010		BOLZEN		BOLT	BOULON	BULON
2	33	1	368 233 011		KOLBENBOLZEN		PISTON PIN	AXE DE PISTON	PERNO DE PISTón
2	34	1	368 234 013		KOLBEN		PISTON	PISTON	PISTON
2	34A	1	368 234 033		KOLBEN		PISTON	PISTON	PISTON
2	34B	1	368 234 043		KOLBEN		PISTON	PISTON	PISTON
2	35	1	368 235 011		KOLBENRING-SATZ	STD OIL 3PCS.	PISTON RING SET	JEU DE SEGMENTS DE PISTON	JUEGO DE SEGMENTOS DEL PISTón
2	35A	1	368 235 021		KOLBENRING-SATZ	0.25 O.S. OIL 3PCS	PISTON RING SET	JEU DE SEGMENTS DE PISTON	JUEGO DE SEGMENTOS DEL PISTón
2	35B	1	368 235 031		KOLBENRING-SATZ	0.50 O.S.OIL 3PCS	PISTON RING SET	JEU DE SEGMENTS DE PISTON	JUEGO DE SEGMENTOS DEL PISTón
2	36	2	368 516 001		SPRENGRING		CLIP	ANNEAU RESSORT	ANILLO ELASTICO

DOLMAR GE-2800 L - 5

DOLMAR GE-2800 L - 6

GE-2800 L			DOLMAR
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

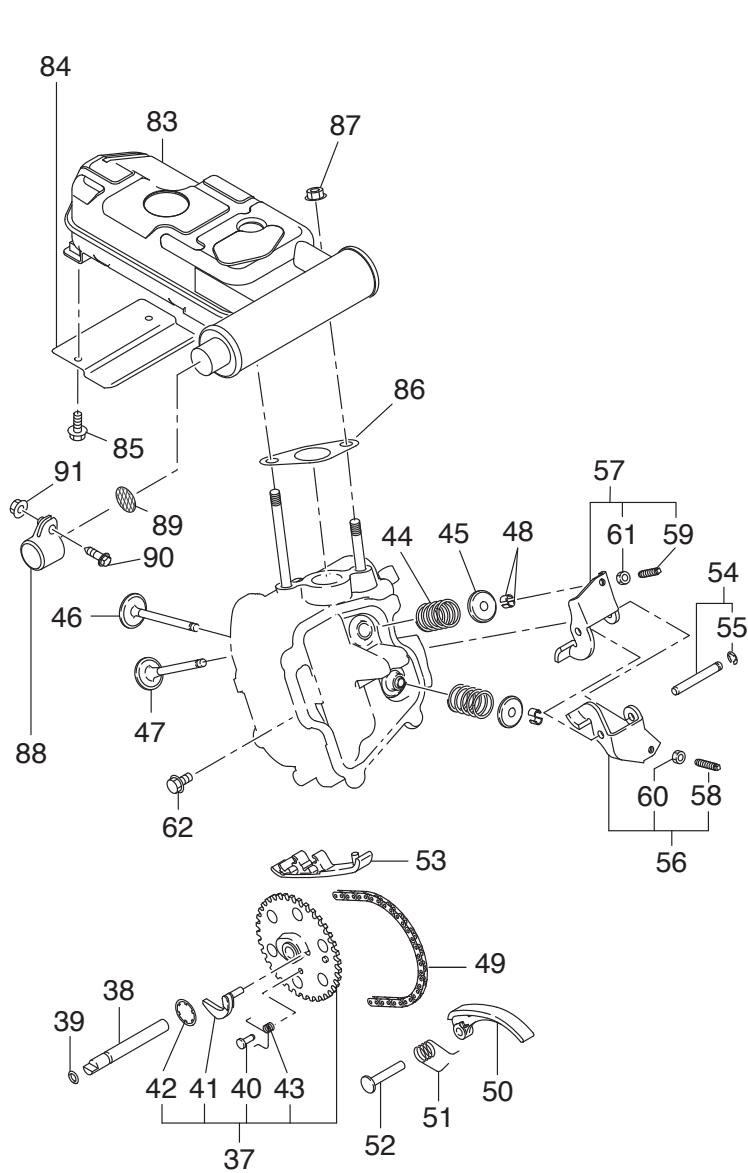

3	37	1	368 316 013		ACHSE F.NOCKENRAD		CAM GEAR SHAFT	AXE DE PIGNON DE DISTRIBUTION	EJE D. PIÑON D. ARB. DE LEV.
3	38	1	368 351 010		STIFT	9DX78.5L	PIN	GOUILLE	PERNO
3	39	1	381 006 001		O-RING	5.8DX9.6D	O RING	ANNEAU TORIQUE	ANILLO OBTURADOR
3	40	1	368 386 010		STIFT	4DX8DX9L	PIN	GOUILLE	PERNO
3	41	1	381 364 010		ENTRIEGELUNGSHEBEL		RELEASE LEVER	LEVIER DE DÉBLOQUAGE	PALANCA DE DESBLOQUEO
3	42	1	368 365 010		SPRENGRING	13.8DX20.3DX4T	CLIP	ANNEAU RESSORT	ANILLO ELASTICO
3	43	1	368 387 011		FEDER		SPRING	RESSORT	MUELLE
3	44	2	368 336 010		VENTILFEDER		VALVE SPRING	RESSORT DE VANNE	MUELLE DE VÁLVULA
3	45	2	368 337 010		FEDERTELLER		SPRING RETainer	CUVETTE DE RESSORT	CAJA DE RESORTE
3	46	1	381 334 013		EINLASSVENTIL		INTAKE VALVE	VALVE D'ADMISSION	VÁLVULA DE ADMISión
3	47	1	381 335 013		AUSLASSVENTIL		EXHAUST VALVE	SOUPAPE D'EMISSION	VÁLVULA DE ESCAPE
3	48	4	383 100 300		BUCHSE		COLLET	DOUILLE	ENCHUFE
3	49	1	381 356 011		STEUERKETTE KPL.		TIMING CHAIN CPL.	CHAÑE DE DISTRIBUTION CPL.	CADENA DE DISTRIBUTION CPL.
3	50	1	368 369 110		KETTENSPANNER		TENTIONER	TENTEUR DE CHÂINE	TENSOR DE CADENA
3	51	1	368 371 010		FEDER		SPRING	RESSORT	MUELLE
3	52	1	368 369 020		STIFT	6DX13DX34L	PIN	GOUILLE	PERNO
3	53	1	368 369 131		FUHRUNGSBLECH		CHAIN GUIDE	TÓLE DE GUIDAGE	CHAPA DE GUIA
3	54	1	368 350 020		STIFT KPL.		PIN CPL.	GOUILLE CPL.	PERNO CPL.
3	55	1	368 130 500		SPRENGRING		CLIP	ANNEAU RESSORT	ANILLO ELASTICO
3	56	1	368 362 010		KIPPHEBEL (IN) KPL.		ROCKER ARM (IN) ASSY.	CULBUTEUR (IN) CPL.	GRUPO DEL BALANCÍN (IN) CPL.
3	57	1	368 362 020		KIPPHEBEL KPL.		ROCKER ARM ASSY.	CULBUTEUR CPL.	GRUPO DEL BALANCÍN CPL.
3	58	1	368 905 002		STELLSCHEAUBE	M5	ADJUST SCREW	VIS DE REGLAGE	TORNILLO DE AJUSTE
3	59	1	368 905 002		STELLSCHEAUBE	M6	ADJUST SCREW	VIS DE REGLAGE	TORNILLO DE AJUSTE
3	60	1	368 005 003		MUTTER	M5	NUT	ECROU	TUERCA
3	61	1	368 005 003		MUTTER	M6	NUT	ECROU	TUERCA
3	62	1	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
3	83	1	381 304 013		SCHALLDÄMPFER KPL.		MUFFLER CPL.	POT DECHAPPEMENT CPL.	SILENCIOSO CPL.
3	84	1	381 526 010		ABBLENDBBLECH		BAFFLE	TÓLE CPL.	CHAPA CPL.
3	85	2	368 006 016		BOLZEN	M6X23L	BOLT	BOULON	BULON
3	86	1	368 352 011		DICHUNG		GASKET	JOINT	JUNTA
3	87	2	368 200 828		MUTTER	M8	NUT	ÉCROU	TUERCA
3	88	1	368 372 100		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
3	89	1	368 372 210		SIEB		SCREEN	TAMIS	TAMIZ
3	90	1	374 350 516		SCHRAUBE KPL.		SCREW ASSY.	VIS CPL.	TORNILLO CPL.
GE-2800 L
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
3	91	1	367 180 500		MUTTER	M5	NUT	ECROU	TUERCA

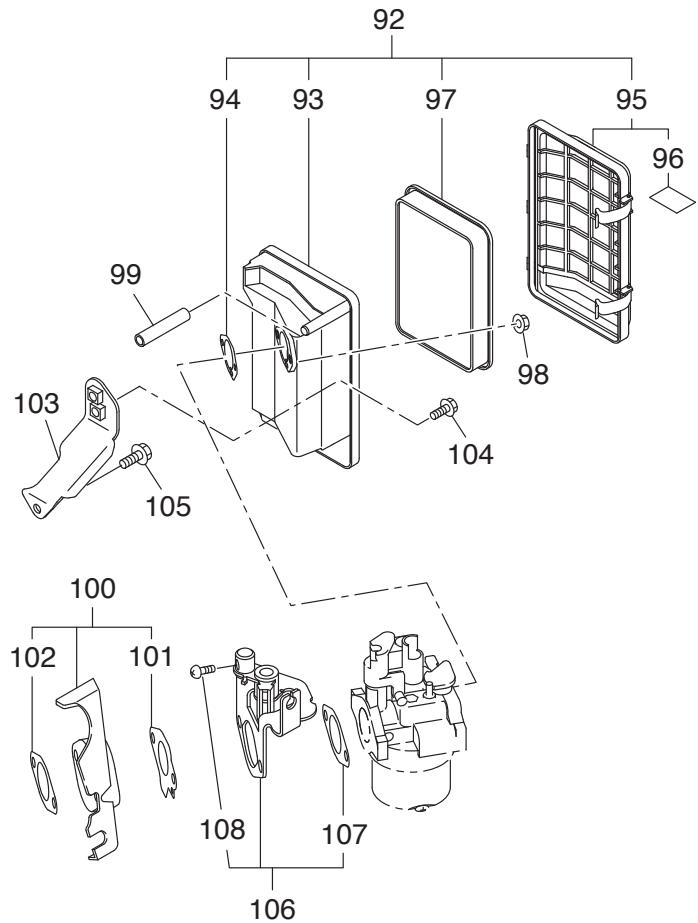

3	92	1	368 326 222		LUFTFILTER KPL.		AIR CLEANER ASSY.	FILTRÉ À AIR CPL.	FILTRO DE AIRE CPL.
3	93	1	368 326 320		SOCKEL KPL.		BASE CPL	SOCLE CPL.	BASE CPL.
3	94	1	368 326 040		DICHTING		PACKING	JOINT	JUNTA
3	95	1	368 326 431		ABDECKUNG KPL.		COVER CPL.	COUVERCLE CPL.	CUBIERTA CPL.
3	96	1	368 200 443		SCHILD		LABEL	PLAQUE	CALCOMANIA
3	97	1	368 326 611		LUFTFILTERELEMENT		ELEMENT	FILTRÉ À AIR	FILTRO DE AIRE
3	98	2	368 380 600		MUTTER	M6	NUT	ÉCROU	TUERCA
3	99	1	368 108 000		SCHLAUCH	1 m	RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
3	100	1	368 329 021		ABSCHIRMBLECH KPL.		INSULATOR CPL.	TÔLE DE DERIVATION CPL.	CHAPA DE DISIPACión CPL.
3	101	1	381 359 023		DICHTING		GASKET	JOINT	JUNTA
3	102	1	381 359 033		DICHTING		GASKET	JOINT	JUNTA
3	103	1	381 390 040		HALTERUNG KPL.		BRACKET CPL.	FIXATION CPL.	SOPORTE CPL.
3	104	1	368 006 005		BOLZEN		BOLT	BOULON	BULÓN
3	105	1	368 006 015		BOLZEN		BOLT	BOULON	BULÓN
3	106	1	368 471 011		HALTERUNG KPL.		BRACKET CPL.	FIXATION CPL.	SOPORTE CPL.
3	107	1	368 467 010		DICHTING		GASKET	JOINT	JUNTA
3	108	1	368 310 408		SCHRAUBE	M4X8L	SCREW	VIS	TORNILLO

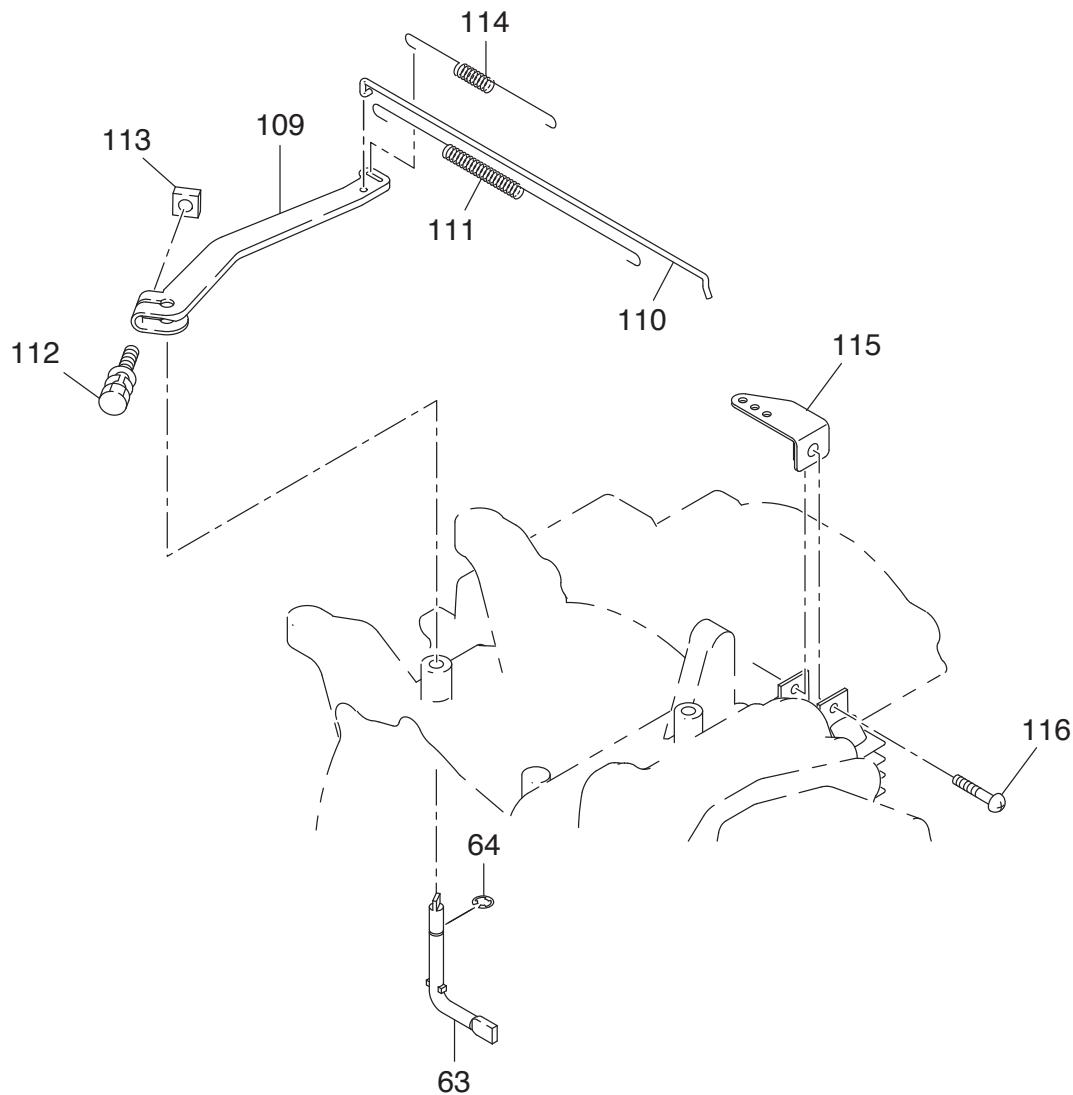

DOLMAR GE-2800 L - 7

GE-2800 L
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
4	63	1	368 422 013		REGLERWelle		GOVERNOR SHAFT	ARBRE RÉGULATEUR	EJE REGULADOR
4	64	1	368 130 500		SPRENGRING		CLIP	ANNEAU RESSORT	ANILLO ELÁSTICO
4	109	1	368 423 012		REGLERHEBEL		GOVERNOR LEVER	LEVIER RÉGULATEUR	PALANCA REGULADOR
4	110	1	383 427 011		REGLERSTANGE KPL.		GOVERNOR ROD CPL.	BARRE RÉGULATEUR CPL.	VARILLA REGULADOR CPL.
4	111	1	368 428 012		FEDER	7DX.5DX182L N=16	SPRING	RESSORT	MUELLE
4	112	1	368 006 024		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELL	TORNILLO CON ARANDELA
4	113	1	368 606 002		MUTTER	M6X1.0X4.9H	NUT	ECROU	TUERCA
4	114	1	368 425 260		FEDER		SPRING	RESSORT	MUELLE
4	115	1	368 480 010		PLATTE KPL.		PLATE CPL.	PLAQUE CPL.	PLACA CPL.
4	116	1	388 310 555		SCHRAUBE	M5X55	SCREW	VIS	TORNILLO

DOLMAR GE-2800 L - 8

GE-2800 L				DOLMAR
Seite/ Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

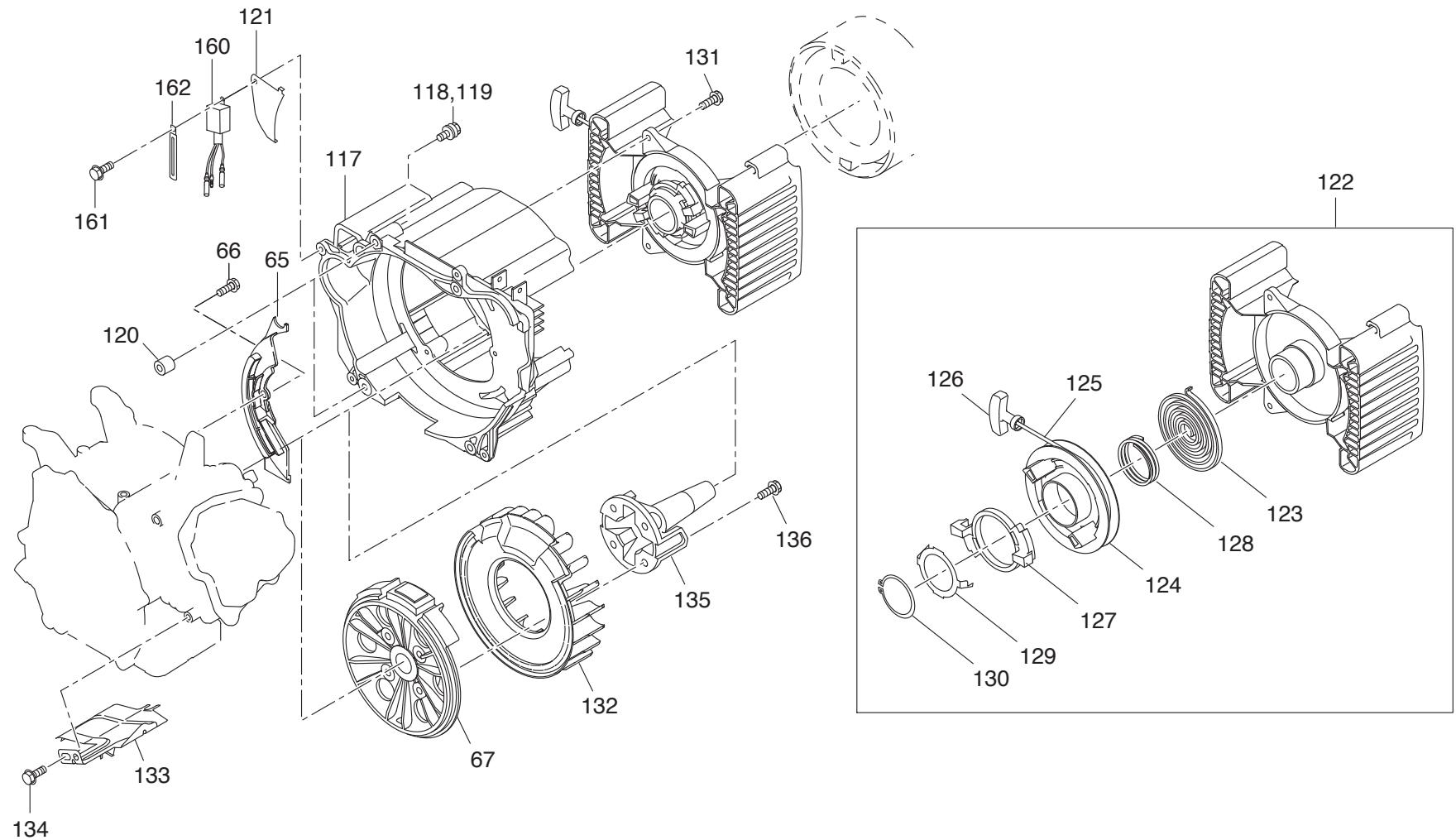

5	65	1	368 527 112		ABBLENDBLECH KPL.		BAFFLE CPL.	TÔLE CPL.	CHAPA CPL.
5	66	1	368 040 616		BOLZEN		BOLT	BOULON	BULON
5	67	1	368 792 320		POLRAD KPL.		FLYWHEEL CPL.	ROUE POLAIRE CPL.	VOLANTE ENCEND. CPL.
5	117	1	368 520 011		VENTILATORGEHÄUSE		BLOWER HOUSING	CARTER DE VENTILATEUR	CARCASA DEL VENTILADOR
5	118	1	368 140 635		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLÉ	TORNILLO CON ARANDELA
5	119	3	368 140 645		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLÉ	TORNILLO CON ARANDELA
5	120	2	368 400 811		STIFT	8X10	PIN	GOUILLE	PERNO
5	121	1	368 560 010		PLATTE		PLATE	PLAQUE	PLACA
5	122	1	368 504 011		STARTER KPL.		RECOILSTARTER ASSY.	STARTER CPL.	ARRANQUE CPL.
5	123	1	368 504 020		FEDER		SPRING	RESSORT	MUELLE
5	124	1	368 504 030		SEILTROMMEL		REEL	TAMBOUR DE CÂABLE	TÁMBOR PARA CUERDA
5	125	1	368 504 080		ANWERFSEIL		STARTER ROPE	CÂABLE DE DÉMARRAGE	CORDON DE ARRANQUE
5	126	1	368 504 090		ANWERFGRIFF		STARTER KNOB	POIGNEE DE LANCEMENT	TIRADOR DE ARRANQUE
5	127	1	368 504 040		SPERRKLINKE		RATCHET	CLIENT D'ARRÊT	TRINQUETE
5	128	1	368 504 050		FEDER		SPRING	RESSORT	MUELLE
5	129	1	368 504 070		REIBSCHEIBE		FRICTION PLATE	DISCQUE DE FRICTION	RODAJA DE FRICION
5	130	1	368 504 060		SICHERUNGSRING		RETAINING RING	CIRCLIP	ANILLO SEGURIDAD
5	131	3	368 006 014		BOLZEN	M6X18L	BOLT	BOULON	BULON
5	132	1	368 541 012		GEBLASE		COOLING BLOWER	VENTILATEUR	VENTILADOR
5	133	1	368 527 020		ABBLENDBLECH KPL.		BAFFLE CPL.	TÔLE CPL.	CHAPA CPL.
5	134	1	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
5	135	1	368 244 010		Welle		SHAFT	ARBRE	EJE
5	136	4	368 010 011		BOLZEN	M8X27L	BOLT	BOULON	BULON
5	160	1	368 110 431		STEUERUNG, SCHWIMMER		FLOAT C/U	COMMANDE, FLOTTEUR	MANDO FLOTADOR
5	161	1	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
5	162	1	368 600 025		KLAMMER		CLAMP	CRAMPON	GRAPA

DOLMAR GE-2800 L - 9

DOLMAR GE-2800 L - 10

GE-2800 L
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

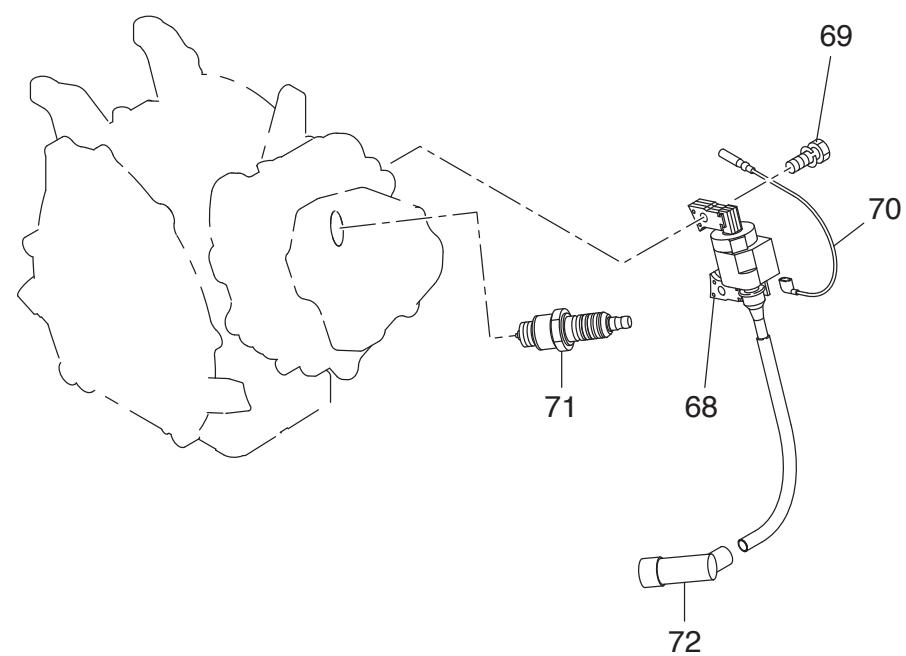

6	68	1	368 794 310		ZÜNDSPULE KPL.		IGNITION COIL CPL.	BOBINE D'ALLUMAGE CPL.	BOBINA DE ENCENDIDO CPL.
6	69	2	368 140 625		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLE	TORNILLO CON ARANDELA
6	70	1	368 731 021		KABEL KPL.		WIRE CPL.	CÂABLE CPL.	CABLE CPL
6	71	1	368 014 015		ZÜNDKERZE	BR6HS	SPARK PLUG	BOUGIE	BUIJA
6	72	1	368 500 027		ZÜNDKERZENSTECKER		SPARK PLUG CAP	FICHE DE BOUGIE	TAPA BUIJA
6	73	1	368 763 012		ÖLSENSOR KPL.		OIL SENSOR CPL.	CAPTEUR D'HUILE CPL.	SENSOR DE ACEITE CPL.
6	74	1	368 140 616		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLE	TORNILLO CON ARANDELA
6	75	1	368 006 026		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLE	TORNILLO CON ARANDELA

DOLMAR GE-2800 L - 11

GE-2800 L

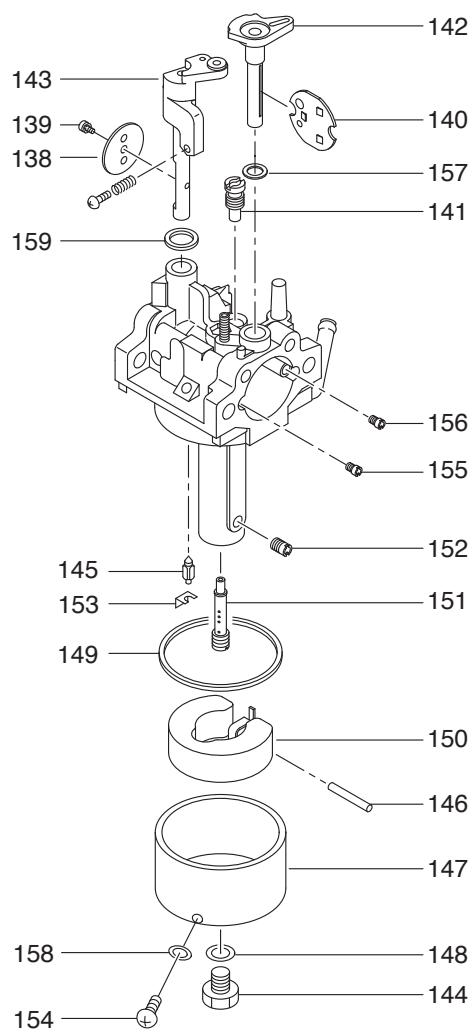

Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
7	137	1	368 623 090		VERGASER KPL.		CARBURETOR ASSY.	CARBURATEUR CPL.	CARBURADOR CPL.
7	138	1	381 625 350		DROSSELKLAPPE	#160	THROTTLE VALVE	CLAPET D'ÉTRANGLEMENT	VÁLVULA REG.
7	139	1	368 623 510		SCHRAUBE KPL.		SCREW ASSY.	VIS CPL.	TORNILLO CPL.
7	140	1	381 625 250		CHOKEKLAPPE		CHOKE VALVE	CLAPET DE STARTER	TAPA DEL CHOKE
7	141	1	381 624 200		DÜSE	#40	JET	BUSE	CHICLE
7	142	1	381 625 200		CHOKEHEBEL		CHOKE LEVER	LEVIER DE STARTER	PALANCA ESTRANGUL. AIRE
7	143	1	368 625 311		DROSSELKLAPPENWELLE		THROTTLE SHAFT	AXE CLAPET D'ÉTRANGLEMENT	EJE VÁLVULA REG.
7	144	1	388 624 510		BOLZEN		BOLT	BOULON	BULON
7	145	1	381 625 000		EINLASSNADEL KPL.		VALVE, INLET NEEDLE CPL.	POINTEAU D'ARRVÈE D'ESSENCE CPL.	AGUJA DE VÁLVULA CPL.
7	146	1	383 625 150		STIFT		PIN	GOUPIILLE	PERNO
7	147	1	381 625 060		SCHWIMMERKÖRPER		FLOAT BODY	CORPS DU FLOTTEUR	CUERPO DEL FLOTADOR
7	148	1	383 624 500		DICTUNG		PACKING	JOINT	JUNTA
7	149	1	383 625 400		DICTUNG		PACKING	JOINT	JUNTA
7	150	1	368 625 060		SCHWIMMER KPL.		FLOAT CPL.	FLOTTEUR CPL.	FLOTADOR CPL.
7	151	1	368 624 400		DÜSE		JET	BUSE	CHICLE
7	152	1	368 624 020		DÜSE	#81.3	JET	BUSE	CHICLE
7	153	1	368 627 011		CLIP		CLIP	CLIP	CLIP
7	154	1	368 623 600		BOLZEN		BOLT	BOULON	BULON
7	155	1	368 624 100		DÜSE		JET	BUSE	CHICLE
7	156	1	368 624 100		DÜSE		JET	BUSE	CHICLE
7	157	1	368 626 800		ABDICTUNG		GASKET	JOINT	JUNTA
7	158	1	368 625 410		DICTUNG		PACKING	JOINT	JUNTA
7	159	1	368 623 900		ABDICTUNG		GASKET	JOINT	JUNTA

DOLMAR GE-2800 L - 12

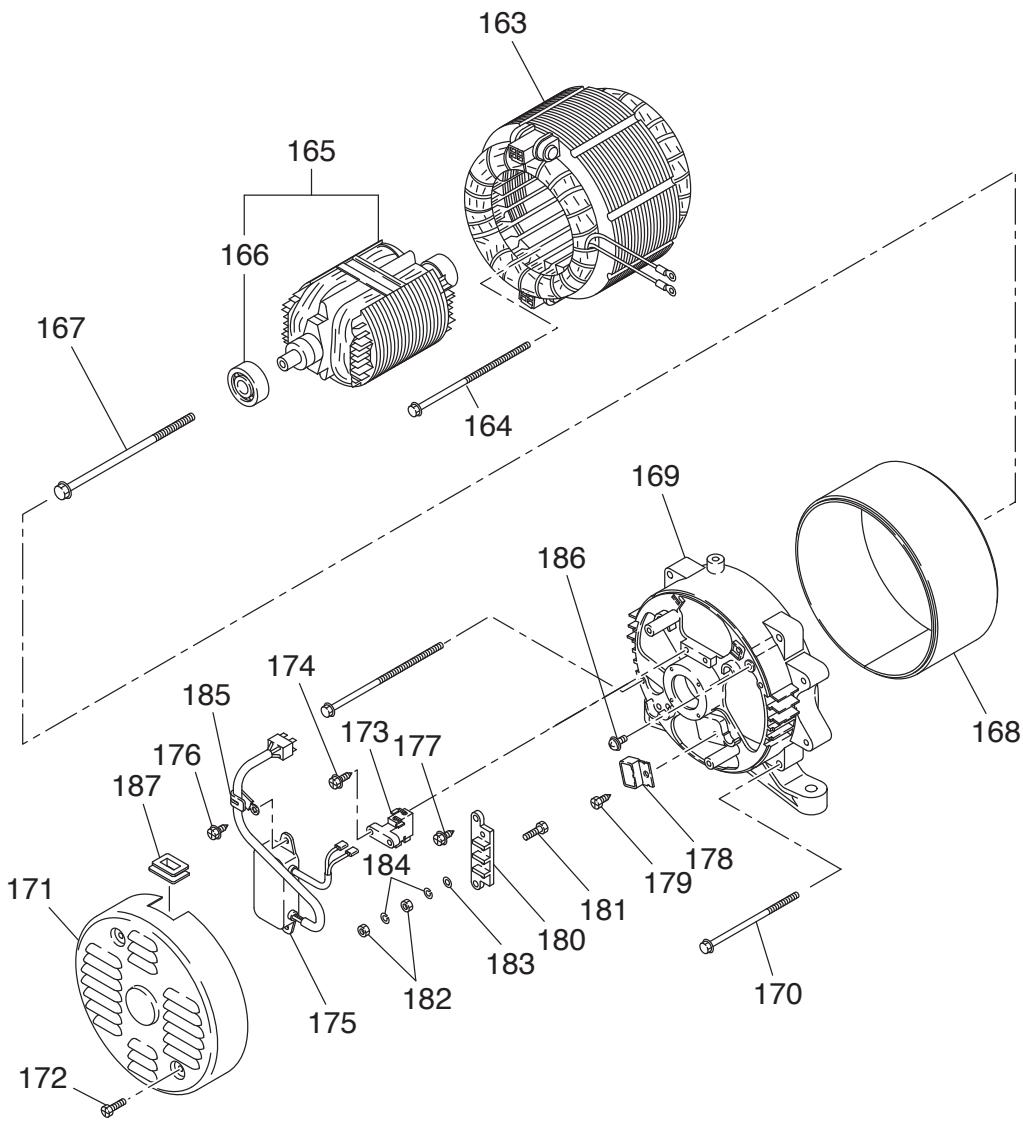

GE-2800 L				Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Seite/ Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
8	163	1	381 217 520		STATOR KPL.		STATOR ASSY.	STATOR CPL.	ESTADOR CPL.
8	164	2	382 210 530		BOLZEN	M5X125L	BOLT	BOULON	BULON
8	165	1	381 211 610		ROTOR		ROTOR CPL.	ROTOR CPL.	ROTOR CPL.
8	166	1	368 210 010		KUGELLAGER		BALL BEARING	ROULEMENT A BILLES	RODAMIENTO DE BOLAS
8	167	1	381 210 550		BOLZEN	M10X160L	BOLT	BOULON	BULON
8	168	1	381 230 610		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
8	169	1	368 230 730		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
8	170	4	366 210 510		BOLZEN	M6X90L	BOLT	BOULON	BULON
8	171	1	368 230 510		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
8	172	2	368 210 550		SCHRAUBE MIT SCHEIBE		BOLT & WASHER ASSY.	VIS AVEC RONDELLLE	TORNILLO CON ARANDELA
8	173	1	368 231 010		KOHLEBÜRSTE KPL.		BRUSH CPL.	CHARBON CPL.	ESCOBILLA CPL.
8	174	1	368 210 620		SCHRAUBE	M5X18L	SCREW	VIS	TORNILLO
8	175	1	368 230 010		AUTOMATISCHER SPANNINGSREGLER KPL.		AVR CPL.	REGULATER DE LA TENSION AUTOM. CPL.	REGULADOR AUTOM. DE LA TENSION CPL.
8	176	2	320 210 510		SCHRAUBE		SCREW	VIS	TORNILLO
8	177	2	320 210 510		SCHRAUBE		SCREW	VIS	TORNILLO
8	178	1	368 231 210		DIODE KPL.		DIODE CPL.	DIODE CPL.	DIODO CPL.
8	179	1	368 210 520		SCHRAUBE		SCREW	VIS	TORNILLO
8	180	1	381 210 520		SOCKEL		BASE	SOCLE	BASE
8	181	4	368 210 610		BOLZEN		BOLT	BOULON	BULON
8	182	8	367 210 510		MUTTER	M5	NUT	ECROU	TUERCA
8	183	4	383 210 530		SCHIEBE		WASHER	RONDELLLE	ARANDELA
8	184	8	368 210 540		FEDERSCHEBE		SPRING WASHER	RONDELLA A RESSORT	ARANDELA ELASTICO
8	185	1	368 210 600		KLAMMER		CLAMP	CRAMPON	GRAPA
8	186	1	368 210 530		SCHRAUBE		SCREW	VIS	TORNILLO
8	187	1	368 450 020		TÜLLE		GROMMET	PASSE-FIL	CAPERUCITA

DOLMAR GE-2800 L - 13

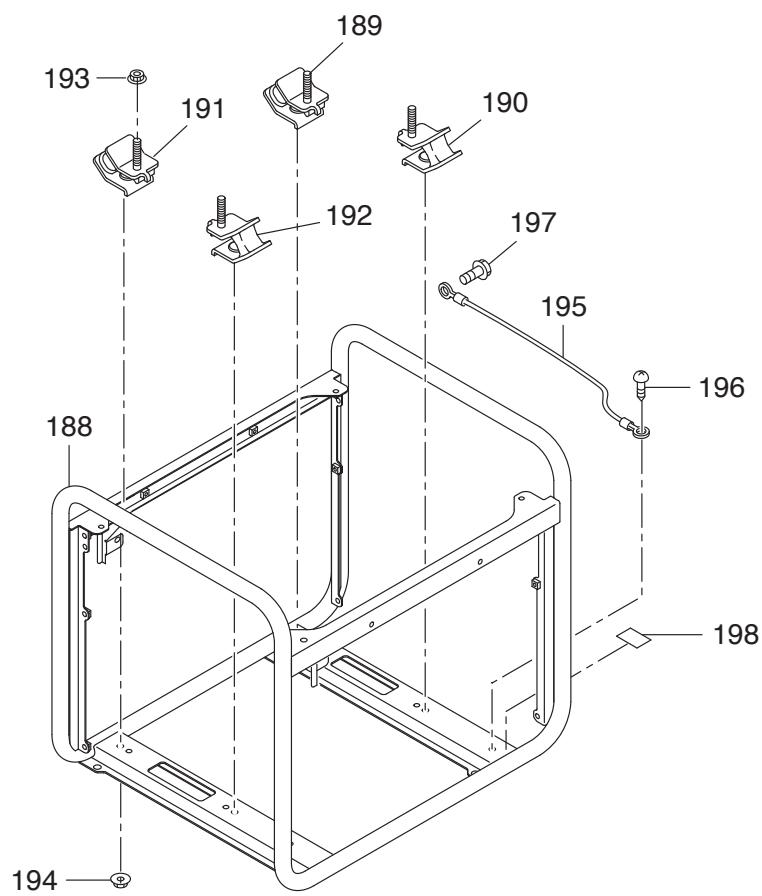

GE-2800 L
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
9	188	1	381 300 011		RAHMEN KPL.		FRAME CPL.	CADRE	MARKO
9	189	1	368 302 121		HALTERUNG KPL. (L)		MOUNT CPL. (L)	FIXATION CPL., GAUCHE	SOPORTE CPL., IZQUIERDO
9	190	1	368 302 111		HALTERUNG KPL. (R)		MOUNT CPL. (R)	FIXATION CPL., DROITE	SOPORTE CPL., DERECHO
9	191	1	368 302 021		HALTERUNG KPL. (L)		MOUNT CPL. (L)	FIXATION CPL., GAUCHE	SOPORTE CPL., IZQUIERDO
9	192	1	368 302 011		HALTERUNG KPL. (R)		MOUNT CPL. (R)	FIXATION CPL., DROITE	SOPORTE CPL., DERECHO
9	193	4	368 380 800		MUTTER		NUT	ÉCROU	TUERCA
9	194	4	368 380 800		MUTTER		NUT	ÉCROU	TUERCA
9	195	1	368 480 920		ERDUNGSLEITUNG KPL.		EARTH WIRE CPL.	CONDUCTEUR DE MISE À LA TERRE CPL.	CABLE A TIERRA CPL.
9	196	1	368 006 012		SCHRAUBE		SCREW	VIS	TORNILLO
9	197	1	368 030 812		BOLZEN		BOLT	BOULON	BULON
9	198	2	368 200 265		SCHILD		LABEL	PLAQUE	CALCOMANIA

DOLMAR GE-2800 L - 14

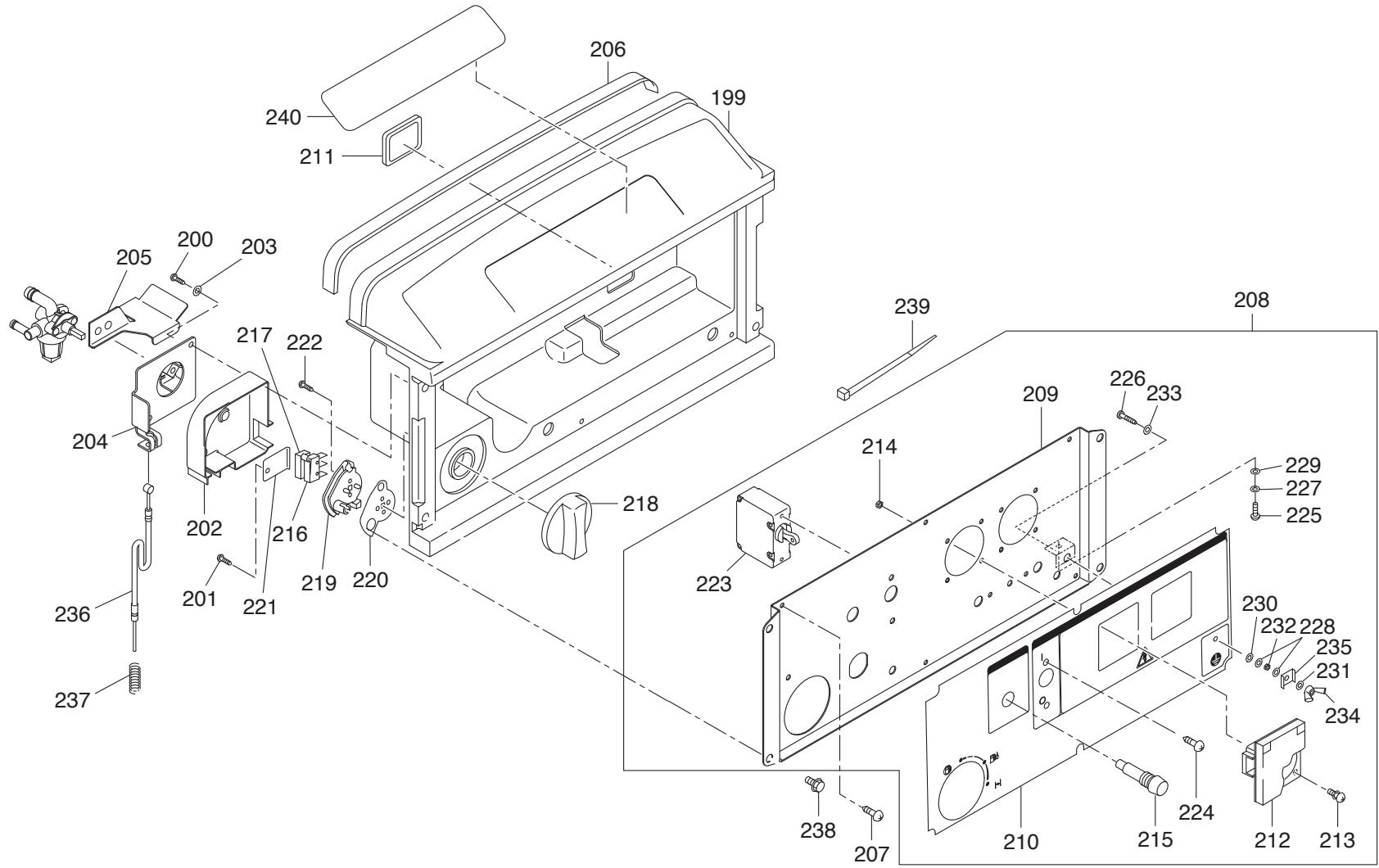

GE-2800 L			DOLMAR
Seite / Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
10	199	1	368 500 030		ABDECKUNG KPL.		COVER CPL.	COUVERCLE CPL.	CUBIERTA CPL.
10	200	2	368 004 007		SCHNEIDSCHRAUBE		TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	201	1	368 004 007		SCHNEIDSCHRAUBE		TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	202	1	368 460 010		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
10	203	2	368 100 400		SCHEIBE		WASHER	RONDELLE	ARANDELA
10	204	1	368 460 121		HALTERUNG		BRACKET	FIXATION	SOPORTE
10	205	1	368 460 330		PLATTE KPL.		PLATE CPL.	PLAQUE CPL.	PLACA CPL.
10	206	1	368 573 110		ABBICHTUNG		GASKET	JOINT	JUNTA
10	207	6	368 499 040		SCHNEIDSCHRAUBE	M4X10MM	TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	208	1	381 434 200		BEDIENFELD KPL.		CONTROL PANEL ASSY.	PANNEAU DE COMMANDE COMPLET	PANEL CONTROL COMPLETO
10	209	1	368 451 190		PLATTE KPL.		PLATE CPL.	PLAQUE CPL.	PLACA CPL.
10	210	1	368 492 591		BLECH		SHEET	TOLE	CHAPA
10	211	1	368 750 010		TULLE		GROMMET	PASSE-FIL	CAPERUCITA
10	212	2	368 406 210		WECHSELSTROM-STOCKDOSE	AC250V 16A	AC RECEPTACLE	PRISE COURANT ALTERNATIF	BASE DE ENCHUFE DE CA
10	213	8	368 360 312		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLE CPL.	TORNILLO CON ARANDELA CPL.
10	214	8	368 170 300		MUTTER	M5	NUT	ECROU	TUERCA
10	215	1	368 406 660		NEONLAMPE		NEON LAMP	LAMPE AU NÉON	LÁMPARA DE NEÖN
10	216	1	368 418 110		MIKROSCHALTER		MICRO SWITCH	INTERRUPTUR	INTERRUPTOR
10	217	1	368 460 400		DISTANZSTUCK		SPACER	PIECE DISTANCE	ANILLO SEPARADOR
10	218	1	368 420 100		SCHALTER		CONTROL DIAL	COMMUTATEUR	INTERRUPTOR
10	219	1	368 420 200		HALTERUNG		BRACKET	FIXATION	SOPORTE
10	220	1	368 420 302		PLATTE		PLATE	PLAQUE	PLACA
10	221	1	368 460 150		HALTERUNG		BRACKET	FIXATION	SOPORTE
10	222	2	368 418 140		SCHNEIDSCHRAUBE	M3X16L	TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
10	223	1	368 431 530		unterBRECHERSCHALTER	250V, 10A	CIRCUIT BREAKER	DISJONCTEUR	DISYUNTOR DE CIRCUITO
10	224	2	368 790 110		SCHRAUBE MIT SCHEIBE KPL.		SCREW & WASHER ASSY.	VIS AVEC RONDELLE CPL.	TORNILLO CON ARANDELA CPL.
10	225	1	368 880 010		SCHRAUBE	M5X18	SCREW	VIS	TORNILLO
10	226	1	368 430 610		SCHRAUBE		SCREW	VIS	TORNILLO
10	227	1	368 000 500		FEDERSCHEBE		SPRING WASHER	RONDELLA A RESSORT	ARANDELA ELASTICO
10	228	2	368 000 500		FEDERSCHEBE		SPRING WASHER	RONDELLA A RESSORT	ARANDELA ELASTICO
10	229	1	368 499 030		SCHEBE		WASHER	RONDELLE	ARANDELA
10	230	1	368 499 030		SCHEBE		WASHER	RONDELLA	ARANDELA
10	231	1	368 499 030		SCHEBE		WASHER	RONDELLA	ARANDELA
10	232	1	368 499 020		MUTTER		NUT	ECROU	TUERCA
10	233	1	368 300 500		SICHERUNGSCHIEBE		LOCK WASHER	RONDELLA DE SÉCURITÉ	ARANDELA SEGURIDAD
10	234	1	368 499 010		MUTTER		NUT	ECROU	TUERCA
10	235	1	368 421 010		PLATTE		PLATE	PLAQUE	PLACA
10	236	1	368 460 210		KABEL KPL.		CHOKE WIRE CPL.	CABLE CPL.	CABLE CPL.
10	237	1	368 450 010		FEDER		SPRING	RESSORT	MUELLE
10	238	4	368 006 019		SCHRAUBE		SCREW	VIS	TORNILLO
10	239	5	368 300 002		BAND		WIRE BAND	BANDE	BANDA
10	240	1	381 900 232		SCHILD		LABEL	PLAQUE	CALCOMANIA

DOLMAR GE-2800 L - 15

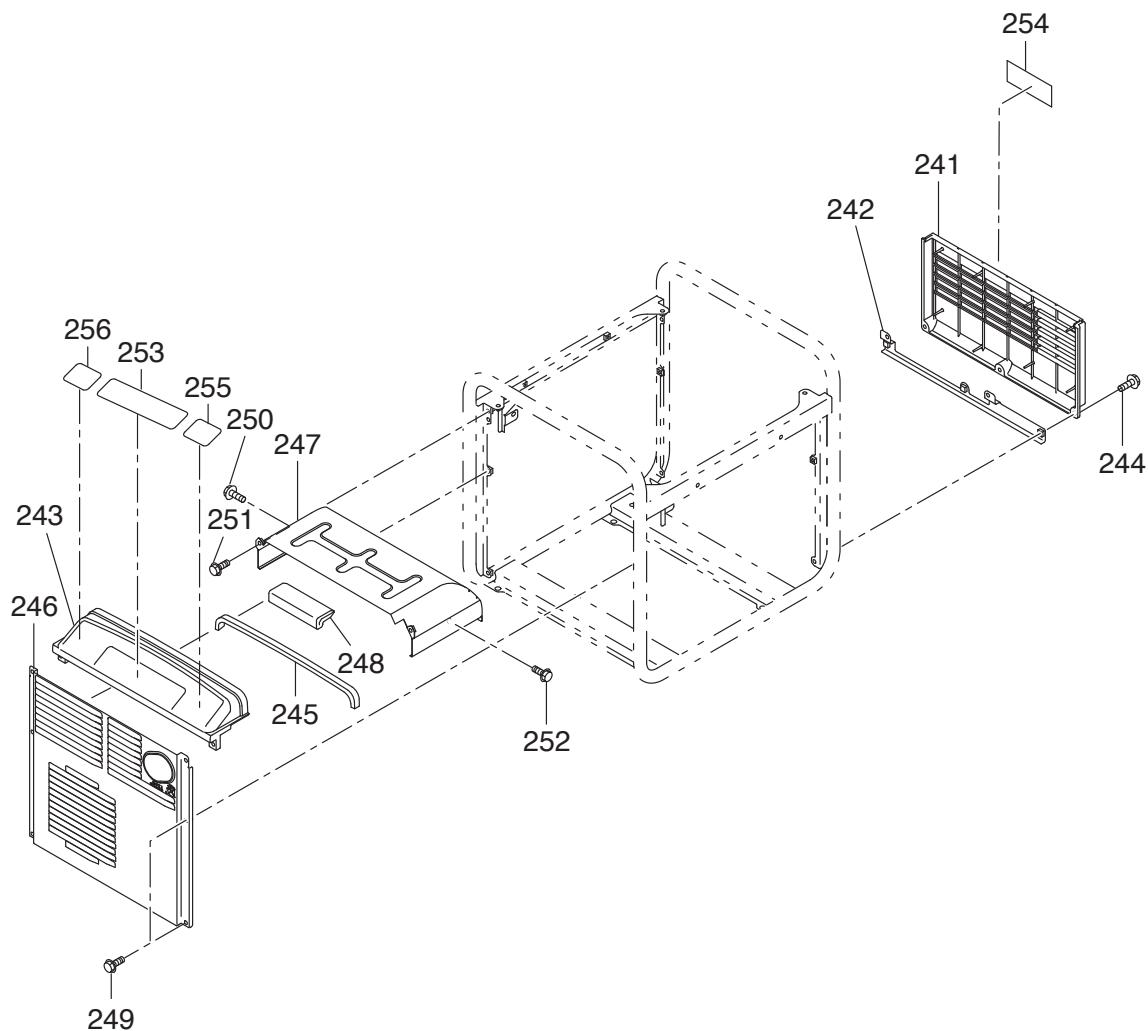

GE-2800 L
Seite/ Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
11	241	1	368 501 010		ABDECKUNG KPL.		COVER CPL.	COUVERCLE CPL.	CUBIERTA CPL.
11	242	1	368 355 010		HALTERUNG KPL.		BRACKET CPL.	FIXATION CPL.	SOPORTE CPL.
11	243	1	381 505 010		ABDECKUNG		COVER	COUVERCLE	CUBIERTA
11	244	6	368 006 018		BOLZEN	M6X1.0X14DX18L	BOLT	BOULON	BULON
11	245	1	368 573 110		ABDICTTUNG		GASKET	JOINT	JUNTA
11	246	1	368 562 010		VERBRENNUNGSSCHUTZ KPL.		MUFFLER COVER CPL.	PROTECTION DE COMBUSTION CPL.	PROTECCION CONTRA COMBUSTION CPL.
11	247	1	381 560 510		VERBRENNUNGSSCHUTZ KPL.		MUFFLER COVER CPL.	PROTECTION DE COMBUSTION CPL.	PROTECCION CONTRA COMBUSTION CPL.
11	248	1	368 570 050		ABDICTTUNG		GASKET	JOINT	JUNTA
11	249	3	368 006 018		BOLZEN	M6X1.0X14DX18L	BOLT	BOULON	BULON
11	250	1	368 006 008		BOLZEN	M6X12L	BOLT	BOULON	BULON
11	251	2	368 006 008		BOLZEN	M6X12L	BOLT	BOULON	BULON
11	252	1	368 006 008		BOLZEN	M6X12L	BOLT	BOULON	BULON
11	253	1	368 972 321		SCHILD		LABEL	PLAQUE	CALCOMANIA
11	254	1	381 952 564		SCHILD		LABEL	PLAQUE	CALCOMANIA
11	255	1	368 200 450		SCHILD		LABEL	PLAQUE	CALCOMANIA
11	256	1	368 200 520		SCHILD		LABEL	PLAQUE	CALCOMANIA

DOLMAR GE-2800 L - 16

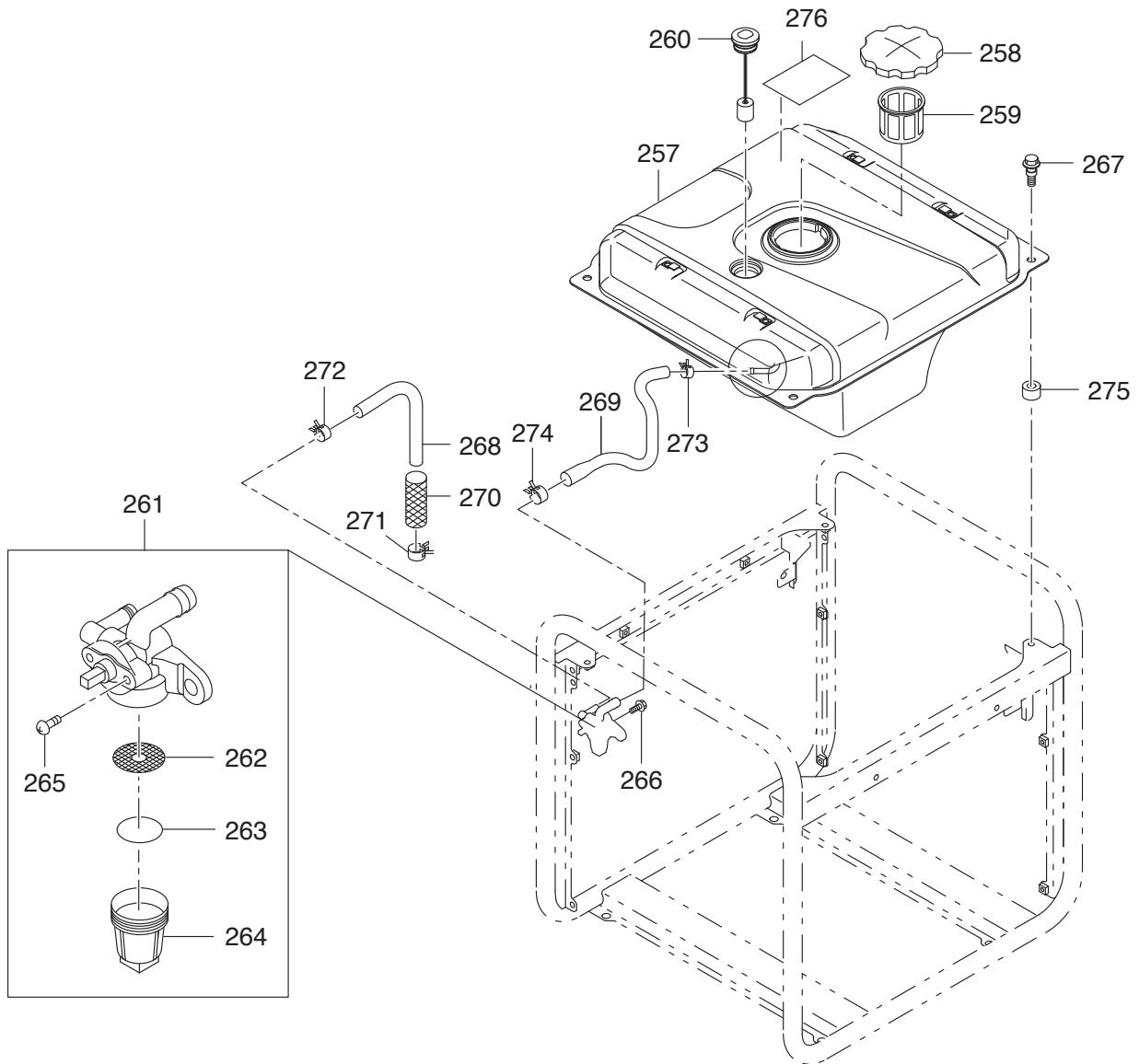

GE-2800 L
Seite/ Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de PIECE No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
12	257	1	368 601 030		KRAFTSTOFFTANK		FUEL TANK	RESERVOIR D'ESSENCE	DEPÓSITO DE COMBUSTIBLE
12	258	1	368 059 001		TANKVERSCHLUSS KPL.		FUEL TANK CAP ASSY.	BOUCHON RÉSERVOIR CPL.	CIERRE DEPOSOITOCPL.
12	259	1	368 154 001		BENZINFILTER		GASOLIN FILTER	FILTRDE D'ESSENCE	FILTRO DE GASOLINA
12	260	1	368 800 150		KRAFTSTOFFSTANDANZEIGER KPL.		FUEL GAUGE CPL.	GAUGE À ESSENCE CPL.	INDICADOR DE COMBUSTIBLE CPL.
12	261	1	368 201 030		KRAFTSTOFFFILTER KPL.		STRainer SCREEN CPL.	TAMIS CPL.	TAMIZ CPL.
12	262	1	368 200 932		FILTER		FILTER	FILTRRE	FILTRO
12	263	1	368 200 641		DICHTING		PACKING	JOINT	JUNTA
12	264	1	368 200 781		GEFAβ		CUP	RÉCIPIENT	RECIPIENTE
12	265	2	368 200 479		SCHRAUBE	M3X8	SCREW	VIS	TORNILLO
12	266	1	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
12	267	4	383 006 002		BOLZEN	M6X1.0X14DX12L	BOLT	BOULON	BULON
12	268	1	368 106 000		SCHLAUCH		RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
12	269	1	368 660 010		SCHLAUCH		RUBBER PIPE	TUYAU SOUPLE	TUBO FLEXIBLE
12	270	1	368 173 020		SCHUTZ		MESH PROTECTOR	PROTECTION	PROTECCION
12	271	1	368 111 002		SCHLAUCHKLEMME	11D	HOSE CLAMP	COLLIER	ABRAZADERA
12	272	1	368 110 003		SCHLAUCHKLEMME		HOSE CLAMP	COLLIER	ABRAZADERA
12	273	1	368 111 002		SCHLAUCHKLEMME	11D	HOSE CLAMP	COLLIER	ABRAZADERA
12	274	1	368 113 001		SCHLAUCHKLEMME	13D	HOSE CLAMP	COLLIER	ABRAZADERA
12	275	4	368 390 001		GUMMI		RUBBER	BUTOIR CAOUTCHOUc	TOPE DE GOMA
12	276	1	368 200 451		SCHILD		LABEL	PLAQUE	CALCOMANIA

DOLMAR GE-2800 L - 17

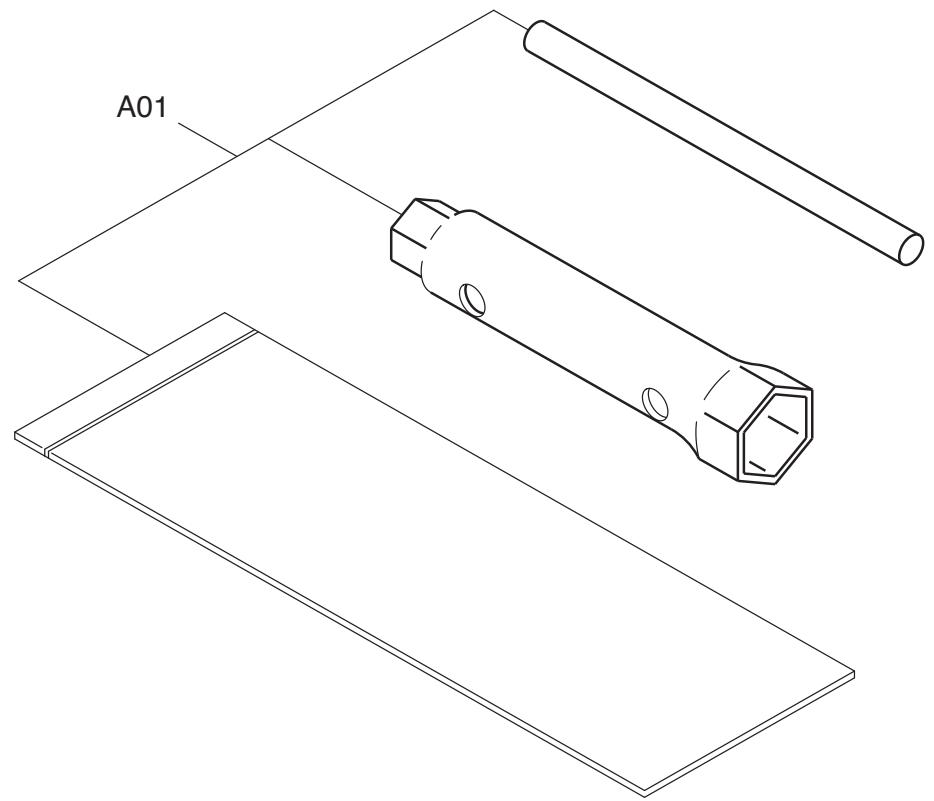

GE-2800 L
Seite/ Page	Pos.	GE-2800 L	Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
13	A01	1	368 903 010		WERKZEUGSATZ		ACCESSORY TOOL KIT	OUTILS CPL	HERRAMIENTAS CPL.

1	Kurbelgehäuse, Zylinder	Crankcase, cylinder	Carter-vilebrecquin, cylindre	Carter cigüñal, cilíndro
2	Kurbelwelle, Kolben	Crankshaft, piston	Vilebrecquin, piston	Cigüñal, pistón
3	Ventile, Luftfilter, Schalldämpfer	Valves, air cleaner, muffler	Soupapes, filtrà air, pot d'échéppement	Válvulas, filtró de aire, silenciador
4	Reglerhebel	Governor lever	Levier régulateur	Palanca regulator
5	Anwerfvorrichtung, Ventilatorgehäuse	Starter, blower housing	Dispositivo de démarrage, carter de ventilateur	Dispositivo de arranque, carcasa del ventilador
6	Zündung, Ölsensor	Ignition, oil sensor	Bobine d'allumage, capteur d'huile	Bobina encendido, sensor de aceite
7	Vergaser	Carburetor	Carburateur	Carburador
8	Rotor, Stator	Rotor, stator	Rotor, stator	Rotor, estado
9	Rahmen	Frame	Cadre	Marko
10	Frontblende	Front panel	Panneau frontal	Panel frontal
11	Gehäuse	Housing	Carter	Caja
12	Kraftstofftank	Fuel tank	Reservoir d'essence	Depósito de combustible
13	Werkzeug	Tool set	Outils	Herramientos

Assistant notice

En attente de votre message

Informations produit

Marque : DOLMAR

Modèle : GE-2800 L

Catégorie : Générateur électrique
