MODE D'EMPLOI PCTV DVB-T PRO USB PINNACLE

PCTV DVB-T Pro USB Matériel

PCTV DVB-T Pro USB Matériel (260e)

Manuel d'utilisation

F 04/2006

© Pinnacle Systems GmbH 2006

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partie, parquelque procédé que ce soit, du present manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Pinnacle Systems GmbH a apporté tout le soin requis à la réduction duprésent manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livreaison et d'entreprise de Pinnacle Systems GmbH y compris conseil, montage et autres prestations contractuelles reposent exclusivement sur les conditions de vente et de livreaison de Pinnacle Systems GmbH.

Pinnacle Systems certifie que cet apparéil de réception TV est conforme aux exigences fondamentales et autres prescriptions applicables de la directive 89/336/CEE.

Les déclarations de conformité européen et FCC et d'identité du modele peuvent être consultées sur le site http://www.pinnaclesys.com/compliance.

Récupération et recyclage

Les composants électriques ne doivent pas être mis aux ordures menagères. Veuillez rapporter les apparèils défectueux ou dont vous ne vous servez plus au commercant ou à un point de collecte concu à cet effet afin qu'ils soient recyclés de manière adaptée et respectueuse de l'environnement!

Nos you felicitons pour l'achat de votre PCTV DVB-T Pro USB !

Le PCTV DVB-T Pro USB vous permet de capter sur votre ordinateur portable ou de bureau la télévision numérique terrestre selon la norme DVB-T (Digital Video Broadcasting-Terrestrial) avec une qualité d'image remarquable. Vous disposez en effet avec le PCTV DVB-T Pro USB d'un apparéil exceptionnel combinant un récepteur DVB-T pour USB et une antennée plate active de la marque Hirschmann™ Multimedia.

Grêce à sa qualité de réception optimisée et à son autonomie par rapport à l'alimentation secteur, le PCTV DVB-T Pro USB constitue la solution mobile ideale pour capter la télévision numérique avec votre ordinateur portable.

Le PCTV DVB-T Pro USB vous permet de regarder la télévision non seulement en direct, mais aussi en différé (timeshift) et d'enregistrer des émissions sur disque dur et sur DVD enregistrable - sans aucune perte de qualité du son ou de l'image.

Vous avez en outre accès aux services Gratis d'information que sont le télétexte et le guide électronique des programmes (EPG) et pouvez ainsi programmer vos enregistrements de la manière la plus simple et la plus conviviale qui soit.

Pour l'avenir, il est prévu d'intégrer d'autres services – déjà en partie disponibles au niveau local -, tels que la radio numérique, la télévision interactive et la réception de données IP.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV DVB-T Pro USB !

Vous trouvrez par exemple de plus amples informations sur le système DVB-T sur Internet à l'adresse www.dvb.org.

Pour que votre PCTV DVB-T Pro USB fonctionne parfaitement, votre système doitGPLR les conditions suivantes :

Matériel

Proesseur

Au moins : Pentium III cadencé à 1,0 GHz ou processeur AMD Athlon XP comparable (seulement SD)

Recommende : Pentium IV cadencé à 2 GHz, Pentium M cadencé à 1,3 GHz ou processeur AMD Athlon 64 comparable (SD et HD)

Mémoire vivie

Au moins : 256 Mo RAM

Recommende: 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque
Recommendé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX8
Recommende : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Connecteur USB

Lecteur ougraveur de CD-ROM/DVD-ROM

Au moins : lecteur de CD-ROM / DVD-ROM
Recommende :graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Vous pouvez utiliser le PCTV DVB-T Pro USB avec différents types d'antenne :

Antenne plate active

Pour monter l'antenne plate active fournie en option, insérez-la par le côte dans l'entrée antenne du PCTV DVB-T Pro USB.

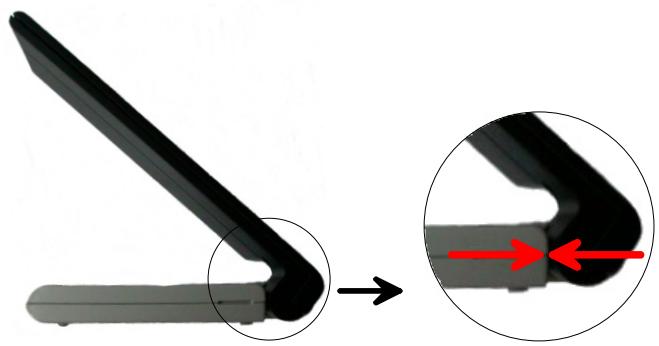

Pour pouvoir insérer l'antenne dans le boîtier du PCTV DVB-T Pro USB, le repère gravé sur le côté de l'antenne doit se才知道 dans l'axe de la fente du boîtier du PCTV DVB-T Pro USB.

En cas d'utilisation de l'antenne plate active fournie en option ou d'une autre antenne active ne disposant pas de sa propre alimentation électrique, veillez à ce que l'alimentation électrique de l'antenne soit activée dans le menu « Réglages » de l'application Pinnacle MediaCenter.

Lorsque l'alimentation électrique de l'antenne est activée, le voyant rouge est allumé sur le boîtier du PCTV DVB-T Pro USB.

Ou : autres antennes

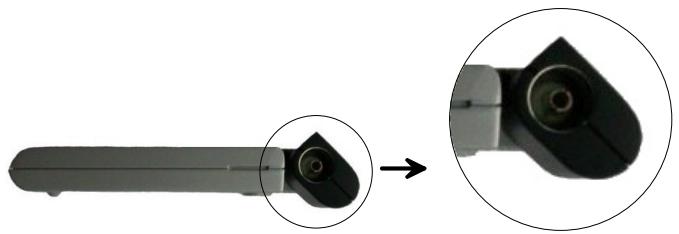

Si aucune antennene n'est fournie avec l'appareil ou bien si vous vous trouvez dans une zone qui ne se prete pas à la réception par une antennene interieure, reliez le PCTV DVB-T Pro USB à une autre antennene (par exemple votre antennene extérieure) à l'aide de l'adaptateur pour antennene :

• Insérez l'adaptateur pour Antenne fourni avec l'appareil dans l'entrée antenne sur le côte du PCTV DVB-T Pro USB.

Veillez à ce que la patte du boîtier du PCTV DVB-T Pro USB s'engage dans l'évidement de l'adaptateur.

• Tournez l'adaptateur jusqu'à ce qu'il s'enclenché dans le boîtier du PCTV DVB-T Pro USB et que les deux pieces soient dans le même axe.

Reliez ensuite l'adaptateur pour antenna à votre antenna extérieure ou à une antenna interieure.

Pour raccorder une antenné, vous avez besoin des câbles correspondants.

Nous attirons votre attention sur le fait que la qualité des cables influe considérablement sur la puissance de la réception.

Raccordement à l'ordinateur

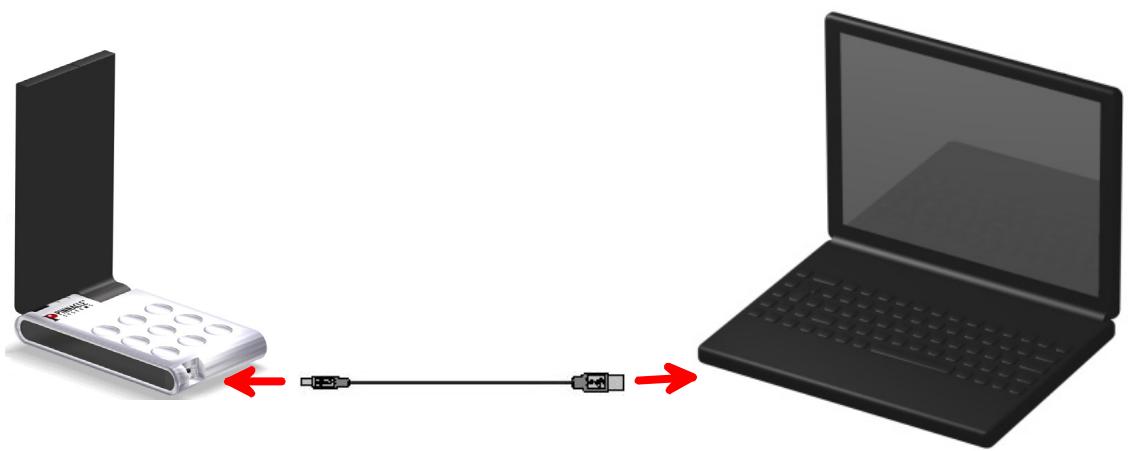

Pour raccorder le PCTV DVB-T Pro USB à votre ordinateur, reliez la prise USB du boîtier PCTV DVB-T Pro USB à la prise USB de votre ordinateur.

Utilisez pour cela exclusivement le cable USB fourni.

Positionnement du PCTV DVB-T Pro USB

Si vous utilisez l'antenne plate active fournie en option, rabattez-la durant le transport.
Lorsque vous utilisez le PCTV DVB-T Pro USB, dépliez toujours l'antenne et voirlez à ce qu'elle soit de chant.

Vous avez plusieurs possibilités pour positionner le boîtier du PCTV DVB-T Pro USB :

Positionnement libre

• Vous pouvez placer le PCTV DVB-T Pro USB à l'endroit de votrechoix. Si vousutilisez l'antenne plate active,veiliez a ce que l'antenne soit dépliee a angle droit et a ce qu'elle soit donc de chant.

Fixation sur l'ordinateur portable

Vous pouvez également fixer directement le PCTV DVB-T Pro USB sur votre ordinateur portable afin de faciliter une utilisation mobile. Pour cela, montez sur le boîtier du PCTV DVB-T Pro USB le clip de fixation fourni :

• Insérez le clip de fixation sur le boîtier du PCTV DVB-T Pro USB de manière à ce que les pattes des deux côts du clip s'enclenchent de manière audible dans les évidements du boîtier.

• Insérez ensuite à l'aide du clip le PCTV DVB-T Pro USB sur le couvercle déplié de votre ordinateur portable.

Si vous utilisez l'antenne plate active, veilles à ce que l'antenne soit complètement déplée et à ce qu'elle soit donc de chant.

Utilisation des pastilles autocollantes

Lorsque vous utilisez le clip de fixation pour monter le boitier du PCTV DVB-T Pro USB sur l'écran de votre ordinateur portable, observez la remarque suivante :

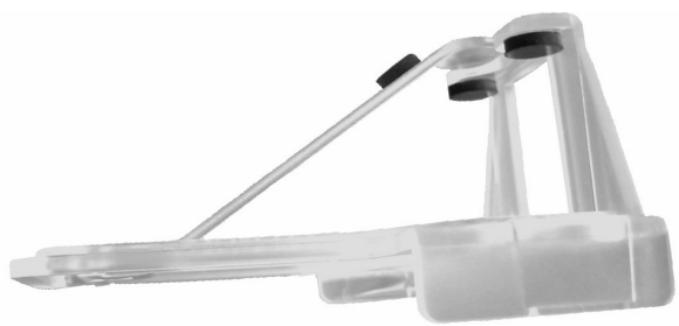

Si le cadre de l'écran est très plat, vous pouze pour plus de stabilité apposer les pastilles autocollantes ci-jointes sur le clip de fixation comme indiqué sur l'illustration.

Conseils de positionnement en cas d'utilisation de l'antenne plate active

Si l'appareil est fourni avec une antennne plate active et que vous souhaitez l'utiliser - à la place d'une autre antennne - pour capter les programmes de télévision, veuillez respecter les consignes suivantes :

• Positionnez le PCTV DVB-T Pro USB de manière à ce que l'une des surfaces de réception de l'antenne soit orientée vers l'émetteur le plus proche.
• Placez l'appareil si possible pres d'une fenêtre.
• Placez le PCTV DVB-T Pro USB le plus en hauteur possible.
  L'appareil ne doit pas etre place a proximite d'un moniteur a tube cathodique, d'un telleviseur ou d'un apparéil similaire.

Nous attirons votre attention sur le fait que la réception des chaînes numériques terrestres (DVB-T) n'est pas toujours optimale à l'intérieur des bâtiments. Positionnéz dans ce cas le PCTV DVB-T Pro USB le plus en hauteur possible pres d'une fenêtre ou raccordez-le à l'antenne sur le toit grâce à l'adaptateur fourni.

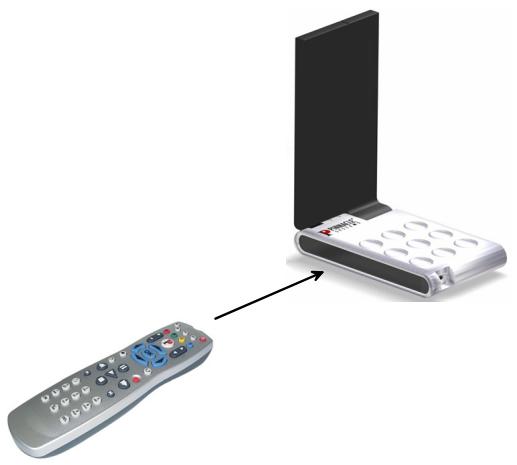

Pour commander le PCTV DVB-T Pro USB à l'aide de la télécommande fournie en option, veillez à ce que la télécommande soit dans la mesure du possible orientée directement vers la zone du récepteur du boîtier PCTV DVB-T Pro USB.

Affichage par diodes

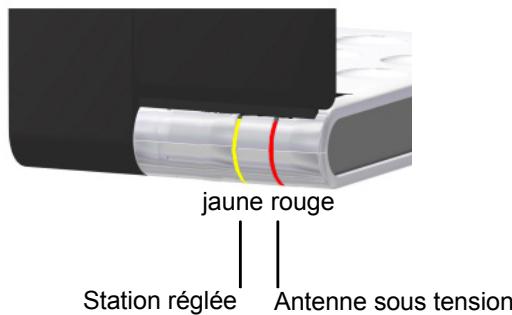

Le PCTV DVB-T Pro USB possède une zone d'affichage par diodes qui vous permet de contrôler le fonctionnement de l'appareil :

Lorsque la diode jaune est allumée,ILA indique que la station est correctement reglee.
Lorsque la diode rouge est allumée, cela signifie que l'alimentation électrique de l'antenne plate active est allumée.

Pour utiliser l'antenne plate active fournie en option, il est impératif que l'alimentation électrique de l'antenne soit allumée.

Système bus

La gamme de fréquences est comprise entre 45,75 et 863,25 MHz (VHF et UHF).

Démodulateur DVB-T

Zarlink MT352

16,64 QAM, QPSK
- Bande passante: 6, 7, 8 MHz
UHF, VHF

Entrée d'antenne en option

75 ohms avec 1'adaptateur IEC

Veuillez observer les remarques suivantes en cas d'utilisation de Pinnacle Studio QuickStart : pour éoperator des émissions de télévision numérique terrestre (DVB-T), enregistrrez-les tout d'abord sur votre disque dur avec l'application Pinnacle MediaCenter. Vous pourrez ensuite éoperator avec Studio QuickStart les fichiers video enregistrrés.
